EG321A - Generaattori MAKITA - Ilmainen käyttöohje ja opas

Tuotetyyppi	Kannettava bensiinigeneraattori
Merkki	Makita
Malli	EG321A
Maksimiteho	3,2 kVA (3 200 W)
Nimellisteho	2,8 kW (2 800 W)
Moottori	4-tahti, OHV, 196 cm³
Polttoainetyyppi	Lyijytön bensiini
Polttoainesäiliön tilavuus	15 L
Käyttöaika nimelliskuormalla	Noin 6 tuntia
Käynnistys	Manuaalinen (käynnistysnarulla)
Lähtöjännite	230 V (AC) ja 12 V (DC)
Pistorasiat	2 × 230 V 16 A pistoke, 1 × 12 V pistoke
Äänitaso (LpA)	92 dB(A) 7 m etäisyydellä
Mitat (P × L × K)	590 × 430 × 430 mm
Paino	42 kg
Suojaus	Ylikuormitussuojakytkin, moottoriöljyn merkkivalo
Säännöllinen huolto	Öljynvaihto, ilmansuodattimen ja sytytystulpan puhdistus
Puhdistus	Puhdista generaattori kostealla liinalla, vältä liuottimia
Varaosat	Saatavilla Makita-verkoston ja valtuutettujen jälleenmyyjien kautta
Korjattavuus	Modulaarinen rakenne, korjattavissa ammattitaitoisen teknikon toimesta
Takuu	2 vuotta (yleisten ehtojen mukaan)

Usein kysytyt kysymykset - EG321A MAKITA

Millaista öljyä Makita EG321A -generaattorin moottorissa käytetään?

Käytä SAE 10W-30 tai SAE 30 moottoriöljyä, jonka API-luokka on SJ tai korkeampi. Tilavuus on noin 0,6 L.

Miten Makita EG321A -generaattori käynnistetään?

Varmista, että generaattori on tasaisella alustalla. Avaa polttoainehana, käännä kytkin ON-asentoon, sulje rikastin, jos moottori on kylmä, vedä sitten käynnistysnarua hitaasti, kunnes tunnet vastusta, vedä sitten nopeasti.

Mikä on EG321A:n maksimiteho?

Maksimiteho on 3,2 kVA (3 200 W). Jatkuva nimellisteho on 2,8 kW (2 800 W). Älä ylitä nimellistehoa jatkuvassa käytössä.

Miten ilmansuodatinta huolletaan?

Puhdista ilmansuodatin 50 käyttötunnin välein. Poista kansi, ota suodatin pois, pese se saippuavedellä, huuhtele, kuivaa ja kostuta kevyesti moottoriöljyllä ennen asennusta.

Sopiiko Makita EG321A -generaattori kotikäyttöön?

Kyllä, se sopii erinomaisesti kotikäyttöön, leirintään tai varavirtalähteeksi. Se voi syöttää tavallisia sähkölaitteita (jääkaappi, pumppu, valaistus), mutta ei erittäin herkkiä tai suuritehoisia laitteita ilman varotoimia.

Mikä on generaattorin käyttöaika täydellä tankilla?

15 L polttoainesäiliöllä ja nimelliskuormalla käyttöaika on noin 6 tuntia. Käyttöaika vaihtelee kuorman ja olosuhteiden mukaan.

Miten moottoriöljy vaihdetaan?

Aseta generaattori tasaiselle alustalle ja pysäytä se. Irrota moottorin alla oleva tyhjennystulppa ja tyhjennä lämmin öljy sopivaan astiaan. Asenna tulppa takaisin ja täytä uudella öljyllä oikeaan tasoon.

Voiko generaattoria käyttää sateessa?

Ei, älä koskaan käytä generaattoria sateessa tai kosteassa ympäristössä. Käytä sitä hyvin tuuletetussa ja kuivassa paikassa. Generaattorit tuottavat hiilimonoksidia, joten älä käytä sitä sisätiloissa.

Mitä tehdä, jos generaattori ei käynnisty?

Tarkista öljytaso (öljyn merkkivalo voi estää käynnistyksen), bensiini, sytytystulppa, ja varmista, että polttoainehana on auki. Katso käyttöohjeesta lisätietoja.

Mistä löydän varaosia Makita EG321A:lle?

Varaosat ovat saatavilla valtuutetuilta Makita-jälleenmyyjiltä tai verkossa. Käytä mallinumeroa EG321A osien tunnistamiseen.

KÄYTTÖOHJE EG321A MAKITA

Ohjeita jätteiden käsittelemisestä

Hävittäessäsi tätä tuotetta muista, että polttoaine ja öljy täytyy tyhjentää moottorista.

Muista myös noudattaa paikallisia säädöksiä.

DK

[tillæg]

Muut käytetyt kansalliset standardit tai tekniset tiedot:

Kiitos siitä, että olet ostanut MAKITA-GENERAATTORIN.

Tässä ohjekirjassa on kuvattu MAKITA-GENERAATTORIN käyttö- ja huolto-ohjeet.

Tätä MAKITA-GENERAATTORIA voidaan käyttää yleisiin sähkövarusteisiin, -laitteisiin, lamppuihin, työkaluihin vaihtovirtalähteenä. Mitä tulee tasavirtakäyttöön, liittimiä käytetään ainoastaan 12 voltin akun lataamiseen.

Älä koskaan käytä tätä generaattoria mihinkään muihin tarkoituksiin.

Lue käyttö- ja huolto-ohjeet huolellisesti voidaksesi käyttää tuotetta turvallisesti ja tehokkaasti.

Pidä tämä ohjekirja lähettyvilläsi, jotta voit katsoa sitä tarvittaessa.

Valmistaja kehittää jatkuvasti tuotettaan. Uusiin laitteisiin saattaa tulla koska tahansa muutoksia.

Tilatessasi varaosia ilmoita aina MOOTTORIMALLI sekä TYYPPI- ja SARJANUMEROT.

Kirjoita tuotteen kyljessä sijaitseva tyyppinumero alla olevaan tilaan.

(Merkin paikka vaihtelee generaattorin mallin mukaan.)

Mitä tulee lauseessa mainittuihin kuviiin 1 - 6 , katso etukannen tai takakannen sisäpuolella olevia kuvia.

1. TURVAOHJEET

Tutustu jokaiseen turvaohjeeseen huolellisesti.

Kiinnitä erityistä huomiota seuraavin sanoin varustettuihin ohjeisiin.

VAROITUS

"VAROITUS" on merkkinä siitä, että jos ohjeita ei noudateta, seurauksena saattaa olla vakava henkilövahinko tai jopa kuolema.

HUOMIO

"HUOMIO" on taas merkkinä siitä, että jos ohjeita ei noudateta, seurauksena saattaa olla henkilövahinko tai laitevika.

VAROITUS

Älä käytä generaattoria bensiinin tai kaasupolttoaineiden lähellä räjähdys- tai tulipalovaaran takia.

Muista sammuttaa generaattori ennen polttoaineen lisäämistä. Älä tupakoi käyttäessäsi generaattoria; sen lähellä ei saa myöskään olla avotulta. Älä läikytä polttoainetta lisäämisen aikana. Pyyhi mahdollisesti läikkynyt polttoaine pois ja odota, kunnes bensiini on haihtunut ennen kuin käynnistät moottorin.

VAROITUS

Älä tuo helposti palavia esineitä generaattorin lähelle.

Pidä generaattori kaukana tulenaroista aineista kuten polttoaineesta, tulitikuista, ruudista, öljyisistä rievuista, oljista, roskista ja niin edelleen.

VAROITUS

Älä käytä generaattoria sisällä tai huonosti tuuletetuissa paikoissa kuten tunneleissa, kaivannoissa jne.

Käytä sitä aina hyvin tuuletetussa paikassa. Muutoin moottori ylikuumenee ja pakokaasun sisältämä häkäkaasu, hajuton ja väritön myrkkykaasu, voi olla hengenvaarallista.

Käytä generaattoria ainoastaan ulkotiloissa ja kaukana avoimista ikkunoista, ovista, tuuletusaukoista ja muista aukoista.

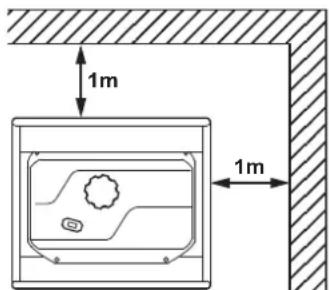

Pidä generaattori ainakin metrin päässä rakenteista tai rakennuksista käytön aikana.

VAROITUS

Älä koteloi generaattoria äläkä peitä sitä laatikolla.

Generaattorissa on sisäänrakennettu ilmanjäähdytysjärjestelmä ja se saattaa ylikuumeta, jos se koteloidaan. Mikäli generaattori peitetään pitkän käyttötauon ajaksi säävaikutusten estämiseksi, muista irrottaa peite ja pitää se kaukana generaattorista sen käytön aikana.

VAROITUS

Käytä generaattoria tasaisella pinnalla.

Generaattori ei tarvitse erityistä alustaa.

Se saattaa kuitenkin täristä epätasaisella pinnalla, joten valitse käyttöpaikaksi vaakasuora kohta.

Jos generaattori on kallellaan tai se liikkuu käytön aikana, polttoainetta saattaa läikkyä ja/tai generaattori voi kaatua aiheuttaen vaarallisen tilanteen.

Jos generaattoria ei käytetä suorassa asennossa, moottori saattaa leikata kiinni huonontuneen voitelun seurauksena, vaikka öljyä olisikin täysi määrä.

VAROITUS

Kiinnitä huomiota generaattorista liitettyyn laitteeseen kulkeviin kytkentä- tai jatkojohtoihin.

Jos johto on generaattorin alla tai kosketuksissa tärisevään osaan, se saattaa rikkoutua ja mahdollisesti aiheuttaa tulipalon, generaattorin palamisen tai sähköiskuvaaran.

Vaihda vahingoittuneet tai kuluneet johdot välittömästi.

VAROITUS

Älä käytä laitetta sateessa, kosteissa olosuhteissa tai märin käsin.

Käyttäjä voi saada pahan sähköiskun, jos generaattori on sateesta tai lumesta märkä.

VAROITUS

Jos laite kastuu, pyyhi ja kuivaa se huolellisesti ennen käynnistystä. Älä kaada vettä suoraan generaattorin päälle äläkä pese sitä vedellä.

VAROITUS

Katso ehdottomasti, että kaikki sähkön maadoitustoimenpiteet on tehty jokaisen käytön aikana. Jos näin ei tehdä, on edessä hengenvaarallinen tilanne.

VAROITUS

Älä liitä generaattoria kaupalliseen sähköverkkoon. Jos näin tehdään, seurauksena on oikosulku, joka vahingoittaa generaattoria tai aiheuttaa sähköiskuvaaran. Tee liitäntä taloussähköön käyttämällä siirtokytkintä.

VAROITUS

Älä tupakoi käsitellessäsi akkua. Akku erittää helposti syttyvää vetykaasua, joka voi räjähtää joutuessaan alttiiksi sähkökaarelle tai avoimelle liekille.

Huolehdi alueen tuuletuksesta ja pidä avoimet liekit/kipinät pois akkua käsitellessäsi.

VAROITUS

Moottori on erittäin kuuma käytön aikana ja vielä hetkisen sen jälkeenkin. Pidä helposti palavat aineet kaukana generaattorista.

Älä koske moottorin kuumiin osiin ja äläkä varsinkaan äänenvaimentimeen, sillä se saattaa aiheuttaa vakavia palovammoja.

VAROITUS

Pidä lapset ja sivustakatsojat turvallisen matkan päässä työskentelyalueelta.

VAROITUS

On erittäin tärkeätä, että tunnet koneen tai laitteen jota aiot käyttää turvallisen ja oikean käyttötavan. Kaikkien koneenkäyttäjien tulee lukea, ymmärtää ja noudattaa työkalun/laitteen ohjekirjasta. Työkalun ja laitteen sovellutukset ja rajoitukset täytyy ymmärtää. Noudata kaikkia tarroissa ja varoituksissa olevia ohjeita. Pidä kaikki ohjekirjat ja muut kirjat lähettyvilläsi, jotta voit katsoa niitä tarvittaessa.

VAROITUS

Käytä ainoastaan "LUETTELOSSA MAINITTUJA" jatkojohtoja.

Kun työkalua tai laitetta käytetään ulkona, käytä ainoastaan jatkojohtoja joissa on merkintä "Ulkokäyttöön".

Jatkojohdot, jotka eivät ole käytössä, tulee säilyttää kuivassa ja hyvin tuuletussa paikassa.

VAROITUS

Katkaise aina generaattorin vaihtovirtakatkaisin ja irrota työkalut ja laitteet silloin kun generaattoria ei käytetä, ennen huoltoa, säätöä tai lisävarusteiden asentamista.

HUOMIO

Varmista, että moottori on pysähdyksissä ennen kuin aloitat mitään huolto-, kunnossapito-tai korjaustoimenpiteitä. Pidä huolta siitä, että generaattorin huollon ja korjauksen suorittaa ainoastaan tähän työhön koulutettu henkilö.

Symbolit ja niiden merkitykset

Eurooppalaisten vaatimusten (Eec-direktiivien) mukaan oheisessa taulukossa näkyviä tiettyjä symboleja käytetään tuotteissa ja tässä ohjekirjassa.

	Lue käyttöohjeet.		Tulen ja avotulen teko sekä tupakointi kielletty.
	Varo kuumia osia.		Älä liitä generaattoria kaupalliseen sähköverkkoon.
	Pakokaasu on myrkyllistä.Älä käytä paikassa, jossa on huono tuuletus.		Älä käytä vesi- tai lumisateessa.
	Sammuta moottori ennen tankkausta.		Kutsu huolto.
	Varoitus sähköiskuvaarasta.		Pidä kuivana.
	KUUMA, vältä koskemasta kuumaan kohtaan.

	Päällä(virta ja moottori)		Kaksiasentoisentyöntösäädön IN-asento		Moottorin käynnistys(Sähkökäynnistys)
	Pois päältä(virta ja moottori)		Suojaava maadoitus(maa)		Moottorin sammutus
	Vaihtovirta		Sulake		Bensiini
	Tasavirta		Moottoriöljy		Nopeasti
	Plus;positiivinen napaisuus		Lisää öljyä		Hitaasti
	Miinus;negatiivinen napaisuus		Akun lataustila		Polttoaineen lisäyksenaloitus / Ajo
	KaksiasentoisentyöntösäädönOUT-asento		Kuristin ; avuksikylmäkäynnistyksessä		Polttoaineen lisäyksenlopetus / Seis

P_r	Nimellinen teho (kW)	COP	Jatkuva teho	COS_r	Nimellinen tehokerroin
f_r	Nimellinen taajuus (Hz)	U_r	Nimellinen jännite (V)	I_r	Nimellinen sähkövirta (A)
H_max	Maksimi paikankorkeus merenpinnan yläpuolella (m)	T_max	Maksimi ulkolämpötila (°C)	m	Paino (kg)

2. OSIEN NIMET 3. TARKASTUKSET ENNEN

(Katso kuva 1 )

HUOM.

Mitä tulee lauseessa mainittuihin kuviiin 1 – 6, katso etukannen tai takakannen sisäpuolella olevia kuvia.

EG241A, EG321A, EG321AE,

EG441A, EG441AE (Katso kuva 1 -①)

① VETOKÄYNNISTIN
② VETOKÄYNNISTIMEN KAHVA
③ POLTTOAINESUODATIN (POLTTOAINEHANA)
④ POLTTOAINESÄILIÖ
⑤ MOOTTORIKYTKIN
⑥ SÄÄTÖPANEELI
⑦ ÖLJYMITTARI (ÖLJYN TÄYTTÖAUKKO)
⑧ ÖLJYN TYHJENNYSTULPPA
⑨ POLTTOAINEMITTARI
⑩ SÄILIÖN KANSI
SYTYTYSTULPAN KANSI
KAASUTINVIPU
ILMANPUHDISTAJA
PAKOKAASUAUKKO
ÄÄNENVAIMENTIMEN SUOJA

EG601A, EG601AE, EG671A, EG671AE

(Katso kuva 1 -②)

① VETOKÄYNNISTIN
② VETOKÄYNNISTIMEN KAHVA
③ POLTTOAINESUODATIN (POLTTOAINEHANA)
④ SÄILIÖN KANSI
⑤ MOOTTORIKYTKIN
⑥ SÄÄTÖPANEELI
⑦ ÖLJYMITTARI (ÖLJYN TÄYTTÖAUKKO)
⑧ ÖLJYN TYHJENNYSTULPPA
⑨ POLTTOAINESÄILIÖ
10 POLTTOAINEMITTARI

KAASUTINVIPU

SYTYTYSTULPAN KANSI

ILMANPUHDISTAJA

ÄÄNENVAIMENTIMEN

PAKOKAASUAUKKO

KÄYNNISTÄMISTÄ

(Katso kuva 2 )

1. MOOTTORIÖLJYN TARKASTUS

(Katso kuva 2 -①,②)

Generaattorin täytyy olla tukevasti vaaka-asennossa ja sammutettuna, kun moottoriöljy tarkastetaan ja vaihdetaan.

• Irrota öljyn täyttöaukon kansi ja tarkasta moottoriöljyn määrä. (Katso kuva2 -①)
  ① ÖLJYMITTARI
  ② ÖLJYN TÄYTTÖAUKKO
  ③ YLÄMERKKI
  ④ ALAMERKKI
  ■ Jos öljymäärä on laskenut alamerkin alle, lisää seuraavassa suosittelemaamme öljyä (katso taulukko) ylämerkkiin saakka. Älä ruuvaa öljyn täyttöhanaa öljymäärää tarkistaessa. (Katso kuva2 -②)
  ① YLÄMERKKI
  ② ALAMERKKI
  ■ Vaihda likaantunut öljy.
  (Katso kohtaa "Huolto".)

Öljymäärä (Ylämerkki) : (L)
EG241A	0,6
EG321A, EG321AE	0,6
EG441A, EG441AE	1,0
EG601A, EG601AE	1,2
EG671A, EG671AE	1,2

Suositeltava moottoriöljy:

Käytä 4-tahtimoottoreiden API-luokan SE-tasoakorkeampaa öljyä (Suosittelemme SG, SH tai SJ). SAE 10W-30 tai 10W-40 –öljyä suositellaan yleistä, kaikissa lämpötiloissa tapahtuvaa käyttöä varten. Jos käytetään yhden viskositeetin öljyä, valitse sopiva viskositeetti seudun keskilämpötilan mukaan.

2. POLTTOAINEEN TARKASTUS

(Katso kuva 2 -③,④)

VAROITUS

Älä tupakoi polttoainetta tankatessasi. Pysy etäällä avotulesta tai muusta mikä saattaisi aiheuttaa syttymisen.

■ Tarkasta polttoaineen määrä polttoainemittarista. (Katso kuva2 -③)
■ Jos polttoainetta on vähän, lisää lyijytöntä bensiiniä.
■ Muista käyttää polttoainesuulakkeen polttoainesuodatinta. (Katso kuva2 -④)
① LEVEL
② POLTTOAINESÄILIÖN KANSI
③ POLTTOAINEEN SUODATUSNÄYTTÖ

Polttoaineen määrä Ylämerkkiin ("LEVEL") saakka : (L)

EG241A	12,8
EG321A, EG321AE	12,8
EG441A, EG441AE	12,8
EG601A, EG601AE	22,0
EG671A, EG671AE	22,0

VAROITUS

Muista katsoa kaikki varoitukset voidaksesi estää tulipalot.

• Älä tankkaa säiliötä moottorin käydessä tai sen ollessa kuuma.
  ■ Sulje polttoainehana ennen polttoaineen tankkaamista.
  ■ Varo päästämästä pölyä, likaa, vettä tai muita vieraita esineitä polttoaineeseen.
  ■ Pyyhi läikkynyt polttoaine kunnolla ennen moottorin käynnistystä.
  ■ Pysy loitolla avotulesta.

3. OSIEN TARKASTUS

Tarkista seuraavat kohdat ennen moottorin käynnistystä:

■ Vuotaako polttoaineletku jne.
■ Onko löysiä pultteja tai muttereita.
■ Onko vioittuneita tai särkyneitä osia.
■ Nojaako generaattori viereisten johtojen päällä tai niitä vasten.

4. GENERAATTORIN YMPÄRISTÖN TARKASTUS

VAROITUS

Muista katsoa kaikki varoitukset voidaksesi estää tulipalot.

■ Pidä helposti syttyvät ja muut vaaralliset esineet kaukana laitteesta.
■ Pidä generaattori ainakin metrin päässä rakennuksista ja muista rakenteista.
■ Käytä generaattoria ainoastaan kuivassa ja hyvin tuuletetussa paikassa.
■ Poista vieraat esineet pakoputkesta ja sen ympäriitä.
■ Pidä generaattori kaukana avotulesta. Älä myöskään tupakoi sen lähellä!
■ Pidä generaattori vakaalla, vaakasuoralla alustalla.
- Älä tuki generaattorin ilmaventtiilejä paperilla tai muilla tavaroilla.

5. GENERAATTORIN MAADOITUS

• Generaattori maadoitetaan liittämällä generaattorin maattoruuvi maahan työnnettyyn maadoitusholkkiin tai jo maahan kaivettuun johtimeen.
  (Katso kuva2 -⑤)
  ① MAADOITUSHOLKKI
  ■ Jos tällaista maadoitusjohdinta tai –elektrodia ei ole saatavilla, liitä generaattorin maattoruuvi käytössä olevan sähkötyökalun tai -laitteen maadoitusliittimeen. (Katso kuva2 -⑥)
  ① MAADOITUSLIITIN

6. AKUN ASENNUS (Katso kuva 2 -⑦) (Malli, jossa on sähkökäynnistin)

Suositeltava akku

Tyyppi ; Lyijyhappoakku

Teho

(Ah/5hr) ; 12V-21AH tai enemmän

Koko ; Alle 185(L) x 125(W) x 160(H) mm

① MAAJOHTO (MUSTA)

② KÄYNNISTINJOHTO (PUNAINEN)

3 SÄÄTÖLAATTA

④ SÄÄTÖPULTTI

⑤ AKKULAATTA

⑥ AKKUKEHYS #1

⑦ AKKUKEHYS #2

⑧ PROTECTION PLATE

⑨ PULTTI

⑩ MUTTERI

! VAROITUS

Mikäli ohjeita ei noudateta huolellisesti, tuloksena saattaa olla kuolemaan johtava onnettomuus, muu henkilövahinko ja/tai omaisuuden vahingoittuminen.

Häytä tehosuositusten mukaista akkua.

Kytke käynnistinkytkin “ ○ ” (SEIS)-asentoon asentaessasi tai irrottaessasi akkua. Kun asennat akkua, liitä positiivinen (+) johto ensin ja sen jälkeen negatiivinen (-) johto akkuun. Varo aiheuttamasta oikosulkua. Kun irrotat akkua, irrota negatiivinen (-) johto ensin.

PUNAINEN JOHTO : Positiiviseen (-) liittimeen MUSTA JOHTO : Negatiiviseen (-) liittimeen

Jos liitäntä suoritetaan väärin, generaattori vaurioituu.

Kirstä liitinten pultit ja mutterit kunnolla, jotta ne eivät irtoaisi värinän seurauksena.

Irota akkujohdot lataessasi akkua.

4. GENERAATTORIN KÄYTTÄMINEN

(Katso kuva 3 )

1. GENERAATTORIN KÄYNNISTYS

HUOMIO

Tarkista öljymäärä ennen jokaista toimenpidettä, kuten on kerrottu luvussa "MOOTTORIÖLJYN TARKASTUS".

(a) Käännä moottorin kytkin asentoon “|” (PÄÄLLÄ). (Katso kuva 3 -①)

① “ | ” (PÄÄLLÄ)

② “○” (POIS)

(b) Avaa polttoainehana. (Katso kuva3 -②)

① AUKI

② KIINNI

(c) Käännä kaasutinvipu kiinni-asentoon, jos moottori on kylmä. (Katso kuva 3 -③)

① KAASUTINVIPU

② KIINNI

③ AUKI

Vedä käynnistimen kahvaa hitaasti, kunnes puristuskohta tulee vastaan (tuntuu vastus); palauta sitten kahva alkuperäiseen asentoonsa ja vedä sitä voimakkaasti. (Katso kuva 3 -④)

① VEDÄ VOIMAKKAASTI

■ Jos moottori ei käynnisty useankaan yrityksen jälkeen, suorita yllä olevat toimenpiteet uudelleen kaasunappula palautettuna AUKI-asentoon.

■Älä vedä hihnaa kokonaan ulos.

Käynnistyksen jälkeen anna käynnistimen kahvan palata alkuperäiseen asentoonsa pitäen vielä kahvasta kiinni.

(e) [Malli, jossa on sähkökäynnistin]

Työnnä avain virtalukkoon ja käännä sitä myötäpäivään “ | ” (KÄYNNISSÄ)-asentoon moottorin käynnistämiseksi. Käännä avain sitten edelleen “ 📋 ” (START) –asentoon.

Moottori käynnistyy käynnistysmoottorin avulla. (Katso kuva 3 -⑤)

① “○” (SEIS)

② " | " (KÄYNNISSÄ)

③ “ 🔍 ” (START)

HUOMIO

lä lä käytä käynnistysmoottoria jatkuvasti yli 5:ttä sekuntia. Jos moottori ei käynnisty, palauta avain “ | ” (KÄYNNISSÄ) – asentoon ja odota noin 10 sekuntia ja yritä käynnistystä sitten uudelleen.

Älä käännä avainkytkintä “💡” (START)-asentoon moottorin käydessä estääksesi käynnistysmoottorin vioittumisen.

Kun käynnistät moottorin vetokäynnistimellä, aseta avainkytkin “ | ” (KÄYNNISSÄ)-asentoon ja vedä käynnistyskahvasta.

(f) Kun moottori on käynnistynyt, palauta kaasutinvipu asteittain "AUKI"-asentoon. (Katso kuva 3 -⑥)

① KAASUTINVIPU

② KIINNI

③ AUKI

(g) Lämmitä moottoria ilman kuormitusta muutaman minuutin ajan.

2. SÄHKÖVIRRAN KÄYTTÖ

VAROITUS

■ Varmista, että laite on kytketty OFF-asentoon ennen kuin liität sen generaattoriin.
- Älä siirrä generaattoria sen käydessä.
■ Muista maadoittaa generaattori, jos siihen liitetty laite on maadoitettu. Jos näin ei tehdä, seurauksena saattaa olla sähköisku.

SÄÄTÖPANEELI

(EG441A, EG441AE, EG601A, EG601AE, EG671A, EG671AE)

(1) VAIHTOVIRRAN KÄYTTÖ

(a) Tarkista jännitemittarista oikea jännite. (Katso kuva4 -①)

Tämä generaattori on perusteellisesti testattu ja säädetty tehtaalla. Jos generaattori ei tuota määrättyä jännitettä, ota yhteys lähimpään Makita-tehtaaseen tai valtuutettuun huoltoliikkeeseen.
(b) Käännä sähkölaitteen (-laitteiden) katkaisin (katkaisimet) pois päältä ennen generaattoriin liittämistä.
(c) Työnnä sähkölaitteen (-laitteiden) pistoke (pistokkeet) pistorasiaan.

■ Tarkista pistorasioiden ampeeriluku ja varo ottamasta tietyn ampeeriluvun ylittävää virtaa.
■ Varmista, että kaikkien laitteiden yhteisteho ei ylitä generaattorin nimellistehoa.

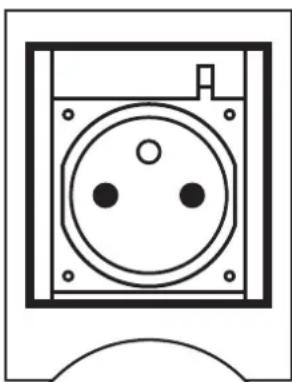

HUOMIO

Älä laita vieraita esineitä pistorasiaan.

Muista maadoittaa generaattori, jos liitetty sähkölaite on maadoitettu.

HUOM.

Kun vaihtovirrankatkaisin sammuu toiminnan aikana, generaattori on ylikuormittunut tai laite on viallinen.

Pysäytä generaattori välittömästi, tarkista laite ja/tai onko generaattori ylikuormittunut, ja suorituta mahdollinen korjaus Makita-tehtaalla tai valtuutetussa huoltoliikkeessä.

(d) Tarkista ja varmista, että vaihtovirrankatkaisin on asennossa “ | ” (PÄÄLLÄ). (Katso kuva4 -②)
① “ | ” (PÄÄLLÄ)
(e) Käännä laitteen kytkin päälle.

(2) TASAVIRRAN KÄYTTÖ (Ainoastaan 12 voltin akun lataukseen)

DC-liitin (ainoastaan 12 voltin akun lataukseen) (Katso kuva4 -③)

① PUNAINEN JOHTO
② MUSTA JOHTO

DC-liitin antaa tasavirtajohdon avulla 12 voltin akun lataamiseen maksimi 12V-8,3A (100W) tehon. (Katso kuva4 -④)

Tasavirtajohto tulee generaattorin mukana (kuuluu varusteisiin). (Katso kuva4 -⑤).

Tasavirtakatkaisin

Tasavirtakatkaisin kytkeytyy pois päältä, kun tasavirta ylittää kapasiteetin tai akku on viallinen.

Tarkista, onko generaattori ja/tai akku ylikuormittunut tai viallinen, ja kytke tasavirtakatkaisin jälleen päälle, mikäli ongelmaa tai vikaa ei löydy.

Tasavirtajohdon liitäntä :

■ Liitä generaattorin positiivinen liitin (punainen) akun positiiviseen (+) liittimeen.
■ Liitä generaattorin negatiivinen liitin (musta) akun negatiiviseen (-) liittimeen.

Akun lataustoimenpiteet:

1) Sammuta moottori.
2) Irrota kaikki liitännät akusta.
3) Työnnä ainoan mahdollisen tasavirtakaapelin pistoke pistorasiaan.
4) Liitä tasavirtakaapelin positiivinen (punainen) pidike akussa olevaan positiiviseen (+) liittimeen ja liitä sitten tasavirtakaapelin negatiivinen (musta) liitin akussa olevaan negatiiviseen (-) liittimeen.
5) Irrota kaikki mutterit akkunesteen täyttöaukoista.
6) Tarkista akkunesteen määrä ja lisää tarpeen mukaan tislattua vettä.
7) Käynnistä moottori.
8) Varmista, että merkkivalo on päällä.
9) Varmista, että tasavirran katkaisin on ON-asennossa.
10) Akun lataus alkaa.

HUOMIO

• Älä käytä sekä vaihto- että tasavirtaa samaan aikaan.
  ■ Asenna positiivinen (punainen) tai negatiivinen (musta) kaapeli akkuun polaarisesti oikein.
  ■ Liitä ja irrota tasavirtakaapeli moottorin ollessa sammuksissa.
  ■ Helposti räjähtävää vetykaasua erittyy akun tuuletusaukoista latauksen aikana. Älä päästä kipinöitä tai elävää tulta generaattorin tai akun ympärille latauksen aikana.
  ■ Akkuneste sisältää rikkitrioksidia ja se saattaa polttaa silmät ja vaatetuksen. Ole erittäin varovainen akkunesteen kanssa. Jos joudut alttiiksi akkunesteelle, pese altistunut kohta heti runsaalla vedellä ja ota yhteys lääkäriin.
  ■ Latausaika vaihtelee akkutyypin ja akun kulutuksen mukaan. Mittaa akkunesteen ominaispaino hydrometrillä kerran tunnissa latauksen aikana. Varmista, ettei tasavirran katkaisinta ole sammutettu. Akun lataus päättyy, kun ominaispaino on välillä 1,26 – 1,28.

3. GENERAATTORIN SAMMUTTAMINEN

(a) Sammuta sähkölaitteen virta ja irrota johto generaattorin pistorasiasta.
(b) Anna moottorin jäähtyä kuormittamattomana noin 3 minuuttia ennen kuin sammutat sen.

(c) [Malli, jossa on vetokäynnistin] Käännä moottorikytkin “○” (POIS) asentoon. (Katso kuva4 -⑥)

① “ | ” (PÄÄLLÄ)
② “○” (POIS)

[Malli, jossa on sähkökäynnistin]

Käännä avainkytkin SEIS asentoon. (Katso kuva4 -⑦)

① “○” (SEIS)
② “ | ” (KÄYNNISSÄ)
③ “ 🔍 ” (START)

(d) Sulje polttoainehana. (Katso kuva4 -⑧)

① AUKI
② KIINNI

4. ÖLJYNTUNNISTIN (Katso kuva 4 -⑨)

① ÖLJYNTUNNISTIN

(a) Öljyntunnistin sammuttaa moottorin automaattisesti, jos kampikammiossa olevan öljyn pinta putoaa alle määrätyn minimirajan.
(b) Kun moottori on sammunut automaattisesti, käännä generaattorin vaihtovirtakatkaisin pois päältä ja tarkista öljymäärä. Lisää moottoriöljyä ylämerkkiin saakka, kuten on selitetty sivulla 5, ja käynnistä moottori uudelleen.
(c) Jos moottori ei käynnisty normaalilla käynnistystoimenpiteellä, tarkista öljymäärä.

Jotkut laitteet tarvitsevat käynnistettäessä "energiasysäyksen".

Tämä tarkoittaa sitä, että laitteen käynnistämiseen tarvittava sähköenergian määrä saattaa ylittää sen määrän mikä tarvitaan laitteen käyttöön.

Sähkölaitteissa ja –työkaluissa on normaalisti tarra, joka ilmaisee laitteen tai työkalun käyttöön tarvittavan jännitteen, taajuuden/Hz, amperiluvun (amperit) ja sähkövirtatehon.

Pyyda lähimmältä edustajalta tai huoltoliikkeestä tietoja tiettyjen laitteiden tai työkalujen energiasysäyksestä.

■ Sähkökuormitukset, kuten esimerkiksi hehkulamput ja kuumalevyt vaativat saman tehon alussa kuin koko toiminnan ajan.
■ Kuormitukset, kuten fl uorilamput vaativat 1,2 – 2 kertaa ilmoitetun tehon käynnistyksen aikana.
■ Elohopealamppujen kaltaiset kuormitukset vaativat 2 – 3 kertaa ilmoitetun tehon käynnistyksen aikana.
Sähkömoottorit tarvitsevat suuren käynnistysvirran. Tehovaatimukset riippuvat moottorityypistä ja sen käytöstä. Kun on saatu tarpeellinen "sysäys" moottorin käynnistämiseksi, laite vaatii jatkokäytössä vain 50 – 70 % tehosta.
■ Useimmat sähkölaitteet vaativat 1,2 – 3 kertaa tehon kuormitettuna tapahtuvassa käytössä. Esimerkiksi 5000 watin generaattori pystyy antamaan voiman 1800 – 4000 watin sähkötyökalulle.
■ Upotettavien pumppujen ja ilmakompressorien kaltaiset kuormat vaativat hyvin suuren voiman käynnistettäessä. Ne tarvitsevat 3 – 5 kertaa normaalitehon käynnistyksen aikana. Esimerkiksi 5000 watin generaattori pystyy käynnistämään ainoastaan 1000 – 1700 watin pumpun.

HUOM.

Seuraava tehotaulukko on ainoastaan yleisopas. Katso siitä käyttämäsi laitteen oikea teho.

Kun halutaan määritellä kokonaisteho jonkin tietyn sähkölaitteen tai –työkalun käyttämiseksi, kerrotaan laitteen/työkalun jänniteluku saman laitteen amperiluvulla. Jännite- ja amperilukutiedot voidaan löytää nimilaatasta, joka on normaalisti kiinnitetty sähkölaitteisiin ja –työkaluihin.

Käyttötavat	Käyttöjännite (noin W)
	EG241A	EG321A EG321AE	EG441A EG441AE	EG601A EG601AE	EG671A EG671AE
Hehkulamppu, lämmitin 2000 2400 3	600 4600 5500
Fluorilamppu, sähkötyökalu 1100 13	00 2000 2550	3050
Elohopealamppu 800 950 1450 18	50 2200
Pumppu, kompressori 500 600 9	00 1150 1400

JÄNNITTEEN LASKEMINEN JATKOJOHDOISSA

Kun käytetään pitkää jatkojohtoa laitteen tai työkalun liittämiseen generaattoriin, tietty jännitemäärä häviää jatkojohdossa, koska se vähentää laitteeseen tai työkaluun menevää jännitetehoa.

Alla oleva taulukko kuvaa suurinpiirteisen jännitehäviön silloin, kun käytetään 100 metrin pituista jatkojohtoa laitteen tai työkalun liittämiseksi generaattoriin.

Nimellinen poikki-leikkaus

A.W.G.

Sallittu sähkövirta

Säiemäärä/ Säikeen halkaisija

Vastus Sähkövirran amperiluku

mm^2

No. A No./mm

Ω /100m 1

A 3A 5

A 8A

10A

12A

15A

Jännitehäviö

0,75

18

7

30/0,18

2,477

2,5V

8V

12,5V

—

—

—

—

1,27

16

12

50/0,16

1,486

1,5V

5V

7,5V

12V

15V

18V

—

2,0

14

17

37/0,26

0,952

1V

3V

5V

8V

10V

12V

15V

3,5

12 - 10

23

45/0,32

0,517

—

1,5V

2,5V

4V

5V

6,5V

7,5V

5,5

10 - 8

35

70/0,32

0,332

—

1V 2

V 2,5V

3,5V

4V

5V

6. KIPINÄNSAMMUTIN

Kuivalla ja metsäisellä alueella on suositeltavaa käyttää laitetta kipinänsammuttimella varustettuna. Joillakin seuduilla vaaditaan kipinänsammuttimen käyttöä. Tarkista paikalliset lait ja säädökset ennen laitteen käyttöä..

Kipinänsammutin täytyy puhdistaa säännöllisesti, jotta se toimisi tarkoitetulla tavalla.

Tukkeentunut kipinänsammutin :

• Estää pakokaasun virtauksen
• Vähentää moottorin tehoa
• Lisää polttoaineen kulutusta
• Vaikeuttaa käynnistystä

Jos moottori on ollut käynnissä, vaimennin ja kipinänsammutin ovat hyvin kuumia. Anna vaimentimen jäähtyä ennen kuin puhdistat kipinänsammuttimen.

Kipinänsammuttimen poistaminen

(a) Irrota laippamutterit vaimentimen kannesta ja irrota kansi.
(b) Irrota erikoisruuvi kipinänsammuttimesta ja ota kipinänsammutin irti vaimentimesta.

Puhdista kipinänsammuttimen suojus

Irrota noki kipinänsammuttimen suojuksesta harjan avulla.

Ole varovainen, jotta et vahingoita suojusta.

Kipinänsammuttimessa ei saa olla murtumia eikä reikiä. Vaihda kipinänsammutin, jos se on vaurioitunut.

Asenna kipinänsammutin ja vaimentimen suojus päinvastaisessa järjestyksessä takaisin.

7. HUOLTOAIKATAULU

PÄIVITTÄIN	■ Tarkista öljymäärä.■ Tarkista kaikki osat luvun "TARKASTUKSET ENNEN KÄYNNISTÄMISTÄ" mukaan.
50 TUNNIN VÄLEIN	■ Pese puhdistuskenno. -Puhdista se useammin, jos sitä käytetään likaisis tai pölyisissä olosuhteissa.■ Tarkista sytytystulppa ja puhdista se tarpeen vaatiessa.
100 TUNNIN VÄLEIN	■ Vaihda moottoriöljy. *-Vaihda se useammin, jos sitä käytetään likaisissa t pölyisissä olosuhteissa.■ Puhdista kipinänsammutin.
200 TUNNIN VÄLEIN	■ Säädä sytytystulpan kansi.■ Puhdista polttoainesuodatin.
500 TUNNIN VÄLEIN	■ Vaihda sytytystulppa ja puhdistinkenno.■ Puhdista ja säädä kaasutin, venttiilinvälys ja venttiilin istukka yhdessä sylinterinpään kanssa.■ Tarkista ja vaihda hiiliharjat.
1000 TUNNIN VÄLEIN (24 KUUKAUDEN VÄLEIN)	■ Tarkasta säätöpaneelin osat.■ Tarkista roottori ja käynnistin.■ Vaihda moottorin alustan kumi.■ Tarkasta moottori perinpohjin.■ Vaihda polttoainejohdot.

HUOM.: (\*)

■ Ensimmäinen öljyn vaihto täytyy tehdä ensimmäisten kahdenkymmenen (20) käyttötunnin jälkeen. Sen jälkeen öljy vaihdetaan aina 100 tunnin välein.
■ Ennen kuin vaihdat öljyn, etsi sopiva tapa millä vanha öljy hävitetään. Älä kaada sitä viemäriin, puutarhaan tai avo-ojiin. Katso tarkat ohjeet paikallisista ympäristösäädöksistä.

HUOMIO

Varmista, että moottori on pysähdyksissä ennen kuin aloitat mitään huolto-, kunnossapito- tai korjaustoimenpiteitä.

HUOM.

Suosittelemme korvasuojien käyttöä generaattoria käytettäessä, huollettaessa ja korjattaessa.

MOOTTORIÖLJYN VAIHTO

(Katso kuva 5 -①)

■ Vaihda moottoriöljy 100 tunnin välein. (Uuden moottorin ollessa kyseessä ensimmäinen vaihto tapahtuu ensimmäisten 20 tunnin jälkeen.)

(a) Poista öljy irrottamalla tyhjennystulppa ja öljyn täyttöaukon kansi moottorin ollessa vielä lämmin..

① ÖLJYN TYHJENNYSTULPPA

(b) Laita tyhjennystulppa takaisin paikoilleen ja lisää öljyä moottoriin öljyn täyttökannen ylämerkkiin saakka.

- Käytä uutta ja korkeatasoista voiteluöljyä määrätty määrä, kuten on selitetty sivulla 5.

Mikäli käytetään likaista tai vanhentunutta öljyä tai jos öljymäärä ei riitä, moottori saattaa vahingoittua ja sen käyttöikä suuresti lyhentyä.

ILMANPUHDISTAJAN HUOLTO

(Katso kuva 5 -② thru ④)

On tärkeää pitää ilmanpuhdistaja kunnossa.

Väärä asennus, väärä huolto ja riittämättömät kennot vahingoittavat ja kuluttavat moottoreita. Pidä kenno aina puhtaana.

① ALUSTA
② KENNO
③ ILMANPUHDISTAJAN SUOJUS
④ PULTTI

(a) Irrota ilmanpuhdistajan suojuksen pultti.

(EG601A, EG601AE, EG671A, EG671AE)

(Katso kuva5 -④)

Irrota ilmanpuhdistajan suojus ja kenno.

(b) Uretaanipanos: Pese uretaanikenno palo- tai dieselöljyssä. Kyllästä sitten kenno seoksessa, jossa on kolme osaa palo- tai dieselöljyä ja yksi osa moottoriöljyä.

Poista seos puristamalla kennoa ja asenna se sitten ilmanpuhdistajaan.

HUOM.

Pesuöljyssä (polttoöljyssä) sijasta on mahdollista pestä uretaanivaahtokenno mieto pesuainevesiseoksessa. Huuhtele sitten kenno kunnolla puhtaassa vedessä. Anna kennon kuivaa kunnolla. Kastele kenno puhtaaseen moottoriöljyyn ja purista liika öljy pois.

SYTYTYSTULPAN PUHDISTUS JA SÄÄTÖ (Katso kuva 5 -⑤)

(a) Jos tulpassa on hiilikarstaa, irrota se sytytystulpan puhdistimella tai teräsharjalla.

(b) Säädä kärkiväli 0,6 – 0,7 mm:iin.

Sytytystulppa : BR-6HS (NGK)

POLTTOAINESUODATTIMEN PUHDISTUS (Katso kuva 5 -⑥)

Polttoaineessa oleva vesi ja lika poistetaan polttoainesuodattimella

(a) Irrota puhdistimen kuppi ja heitä vesi ja lika pois.

(b) Puhdista suodatin ja suodatinkuppi bensiinillä.

(c) Kiinnitä kuppi kunnolla runkoon ja varmista, että polttoaine ei vuoda.

HIILIHARJAN TARKASTUS

Harjan huoltotiedot (Tehollinen pituus)

Harja tarkoittaa aluetta, joka koskettaa liukurengasta ja sen pinta täytyy pitää tasaisena.

Jos se ei ole tasainen, hiili ja muut aineet takertuvat harjan ja liukurenkaan väliin. Tämä on vaarallista ja se täytyy estää hiekkapaperilla tai vastaavalla.

Harjan käyttöpituus on 5-11 mm. Siispä jos harjan pituus vähenee alle 5 mm:n, vaihda se uuteen.

(Katso kuva5 -⑦)

① PITUUS UUTENA
② TEHOLLINEN HARJAN PITUUS

Tämä tehdään sen takia että jos harjan pituus vähenee, sen kosketuspaine liukurenkaan kanssa pienenee, mikä taas johtaa generaattorin tehon ja lähtöjännitteen putoamiseen.

Tarkasta harjan pituus 500 tunnin välein.

Tämän lisäksi harjan pituus täytyy tarkastaa, jos generaattorissa ilmenee vika, esimerkiksi silloin kun se ei ole käytössä tai sen jännite on alhainen.

Harjan huoltotiedot

(Purkaminen ja kokoaminen) (Katso kuva 5 -⑧)

① HARJA
② LIUKURENGAS
③ HARJANPIDIKE
④ LAIPPAPULTIT
⑤ PIDIKKEEN SUOJUS
⑥ LAIPPAPULTIT

Purkaminen

1. Irrota kaksi laippapulttia (M5 x 20) ja sen jälkeen pidikkeen suojus.
2. Irrota kaksi laippapulttia (M5 x 16) ja sen jälkeen harja.

Kokoaminen

1. Painaen harjaa liukurengasta vasten kiinnitä se (1,5 – 2N•m) kiristämällä sitä kahdella laippapultilla (M5 x 16). Varmista samalla, että harja on oikeassa asennossa liukurengasta nähden.
2. Kiinnitä pidikkeen suojus (3 – 4N•m) kiristämällä sitä kahdella laippapultilla (M5 x 20).

9. MÄÄRÄAIKAINEN KÄYTTÖ JA TARKASTUS

Kun generaattoria käytetään varavirtalähteenä, tarvitaan määräaikainen käyttö- ja tarkastustoimenpide.

Polttoaine (bensiini) ja moottoriöljy huonontuvat ajan kuluessa, ja tämän takia moottoria on vaikea käynnistää ja moottorin käytössä ilmenee vikoja..

HUOMIO

Koska polttoaine (bensiini) huonontuu ajan kuluessa, vaihda polttoaine määrääjoin; suosittelemme yhtä kertaa kolmessa (3) kuukaudessa.

(a) Tarkista polttoaine (bensiini), moottoriöljy ja ilmanpuhdistin.
(b) Käynnistä moottori.
(c) Käytä moottoria yli kymmenen minuuttia laitteet kuten esimerkiksi valot päällä.
(d) Tarkista seuraavat kohdat;

■ Toimiiko moottori oikein.
■ Onko lähtöteho tarpeeksi iso ja onko ilmaisinvalo kunnolla päällä.
■ Toimiiko moottorin kytkin normaalisti.
■ Onko moottoriöljyn ja polttoaineen (bensiinin) vuotoja.

10. KULJETUS

Kun kuljetat generaattoria, varmista että polttoaine (bensiini) on juoksutettu pois säiliöstä.

⚠️ VAROITUS

■ Estääksesi värinästä ja iskusta johtuvat polttoainevuodot varo kuljettamasta generaattoria polttoaine(bensiini)säiliön ollessa täynnä.
■ Kiinnitä säiliön kansi kunnolla.
■ Jotta vältettäisiin bensiinin aiheuttama tulipalovaara, generaattoria ei saisi koskaan jättää suoraan auringonpaisteseen tai hyvin kuumaan paikkaan pitkäksi aikaa.
■ Säilytä polttoaine (bensiini) erityisessä teräksestä tehdyssä bensiinisäiliössä kuljetuksen aikana.

(a) Käännä moottorin kytkin "SEIS"-asentoon.
(b) Valuta polttoaine säiliöstä.
(c) Kiinnitä säiliön kansi.

HUOMIO

• Älä aseta painavia esineitä generaattorin päälle.
  ■ Aseta generaattori oikeaan asentoon kuljetusajoneuvossa, niin että se ei liikkuisi eikä putoaisi kuljetuksen aikana. Kiinnitä generaattori köydellä jos tarve sitä vaatii.

11. TOIMENPITEET ENNEN PITKÄAIKAISTA SÄILYTYSTÄ

(Katso kuva 6 )

Tee seuraavat toimenpiteet ennen kuin laitat generaattorin säilytykseen yli 6 kuukaudeksi.

• Irrota polttoaineletku ja tyhjennä polttoaine polttoainesäiliöstä huolellisesti.
  Säiliöön jäänyt polttoaine vaikeuttaa myöhemmin moottorin kaynnistymistä.
  ■ Valuta kaasuttimen uimurikammiossa oleva polttoaine pois irrottamalla pohjapultti. (Katso kuva6 -①)

① TYHJENNYSRUUVI

■ Vaihda moottoriöljy.

■ Tarkista, onko löysiä pultteja ja ruuveja, ja kiristä ne tarvittaessa.

■ Puhdista generaattori huolellisesti öljyisellä rievulla. Suihkuta sille suoja-ainetta, jos sitä on saatavilla. ÄLÄ MISSÄÄN NIMESSÄ KÄYTÄ VETTÄ GENERAATTORIN PUHDISTUKSEEN!

■ Vedä käynnistyskahvasta, kunnes vastus kasvaa. Jätä kahva siihen asentoon.

■ Säilytä generaattoria hyvin tuuletetussa, kuivassa paikassa.

12. VIANHAKU

Kun generaattorin moottori ei käynnisty useista yrityksistä huolimatta tai jos lähtöpistorasiassa ei ole virtaa, tarkasta seuraava taulukko. Mikäli generaattori ei sittenkään käynnisty tai tuota virtaa, Ota yhteys lähimpään Makita-tehtaaseen tai valtuutettuun huoltoliikkeeseen kun haluat lisätietoja tai ohjeita korjaustoimenpiteistä.

Kun moottori ei käynnisty:

Tarkista, onko kaasutinvipu oikeassa asennossa.	Aseta kaasutinvipu asentoon “KIINNI”.
Tarkista, onko polttoainehana auki.	Jos polttoainehana on kiinni, avaa se.
Tarkista polttoaineen määrä.	Jos säiliö on tyhjä,täytä se mutta älä liian täyteen.
Tarkista, onko moottorin kytkin asennossa “POIS”.	Käännä moottorinkytkin asentoon “PÄÄLLÄ”.
Varmista, että generaattoria ei ole liitetty mihinkään laitteeseen.	Jos laite on liitetty, sammuta liitetyn laitteen virta ja irrota johto.
Tarkista, onko sytytystulpan kansi löysä.	Jos sytytystulpan kansi on löysä, työnnä takaisin paikalleen.
Tarkista, onko sytytystulppa likainen. Poista sytytystulppa ja puhdista elektrodi.

Kun pistorasiassa ei ole sähköä:

Varmista, että vaihtovirrankatkaisin on asennossa “PÄÄLLÄ”.	←→	Kun olet varmistanut että sähkölaitteen kokonaisjännite on sallituissa rajoissa eikä laitteessa ole vikaa, käännä vaihtovirrankatkaisin asentoon “PÄÄLLÄ”. Jos katkaisimet yhä reagoivat, ota yhteys lähimpään huoltamoon.
Tarkista, ovatko vaihtovirtapistorasian ja tasavirtaliittimien liitännät kunnossa.		Varmista liitäntä tarpeen mukaan.
Tarkista, yritettiinkö moottoria käynnistää laitteiden jo ollessa liitettynä generaattoriin.		Sammuta laitteen virta ja irrota johto pistorasiasta. Kytke se uudelleen sen jälkeen, kun generaattori on käynnistynyt kunnolla.
Liian vähän tehoa. Hiiliharjat ovat kuluneet.

MALLI EG241A			EG321AEG321AE	EG441AEG441AE	EG601AEG601AE	EG671AEG671AE
Vaihtovirtageneraattori	Tyyppi Harja, itsesyttyvä, 2 napaa, 1 vaihe
	Jännitten säätöjärjestelmä Automaattinen jännitteen säädin
	Vaihtovirran TehoNimellisjännite-Taajuus V-Hz 230 - 50
	Nimellisvirta A 8,7 10,4 15,7 20,0 23,9
	Nimellisteho VA (W) 2000 2400 3600 4600 5500
	Maksimiteho VA (W) 2400 3200 4400 6000 6700
	Nimellinen tehokerroin 1,0
	Varmuuslaitetyyppi Sulakkeeton kalkaisin
	Tasavirran tehoNimellisjännite V	12
	Nimellisvirta A	8,3
	Varmuuslaitetyyppi Sulakkeeton kalkaisin
Moottori	Malli	EX17D	EX21D	EX30D	EX35D	EX40D
	Tyyppi	ROBIN, Vaihtovirta: Sulakkeeton katkaisin, tasavirta: Sulake
	Sylinterin tilavuus mL	169 211	287	404
	Poltoaine	Lyijytön bensiini
	Poltoainesäiliön tilavuus L	12,8			22,0
	Moottoriöljyn määrä L	0,6		1,0	1,2
	Nimellinen jatkuva toiminta H	10,5	9,0	5,6	7,5	6,6
	Sytytystulppa	BR-6HS (NGK)
	Käynnistysjärjestelmä	Vetokäynnistin	Sähkökäynnistin / Vetokäynnistin
	3/4 kuorman polttoaineen kulutus L/H	1,0	1,3	1,9	2,7	2,9
Pyörimissuunta		Vastapäivään
Mitat	Pituus mm	600	620(870)*1	675(925)*1	725(975)*1
	Leveys mm	420 450	510	530
	Korkeus mm	500 500	540	580
Kuiva paino kg		47	51(56)*2	67(77)*2	86(96)*2	88(98)*2
Kokonaispaino kg		57	61(66)*2	78(88)*2	104(114)*2	106(116)*2
EPTA-menettelyn 01/2003 mukainen paino kg

Tekniset tiedot voivat muuttua ilman erillistä ilmoitusta.
*1: ( ) näyttää koon akkukehyksen kanssa.
*2: ( ) näyttää painon sähkökäynnistimen kanssa.

EG241A, EG321A (50Hz-230V) [Malli, jossa on vetokäynnistin]
    subgraph_Moottori["MOOTTORI"]
        A["Blk"] --> B["Sylytytsulippa"]
        C["Sylytytskäämi"] --> D["Öljytunnistmen katkaisin"]
        E["Org"] --> F["Y"]
        G["Y/R"] --> H["Öljytunnistinyksikkö"]
    end

    subgraph SäätöpaneELI["SAÄTÖPANEELI"]
        I["Blk"] --> J["Grn"]
        K["Moottorikytkin"] --> L["Oblotirnytisinkö"]
    end

    M["GENERAATTORI"] --> N["ROOTTORI"]
    N --> O["Liuku-rengas"]
    O --> P["Vaihtovirta-käämitys 1"]
    P --> Q["Gry"]
    Q --> R["R"]
    R --> S["Aänensuodatin"]
    S --> T["Vaihtovirta-katkaisin"]
    T --> U["Gry"]
    U --> V["GryOrg"]
    V --> W["Vaihtovirta-pistorasiat"]
    W --> X["Jännitemittari"]
    X --> Y["Vaihtovirta-pistorasiat"]
    Y --> Z["Vaihtovirta-pistorasiat"]
    Z --> AA["Vaihtovirta-pistorasiat"]
    AA --> AB["Vaihtovirta-pistorasiat"]
    AB --> AC["Vaihtovirta-pistorasiat"]
    AC --> AD["Vaihtovirta-pistorasiat"]
    AD --> AE["Vaihtovirta-pistorasiat"]
    AE --> AF["Vaihtovirta-pistorasiat"]
    AF --> AG["Vaihtovirta-pistorasiat"]
    AG --> AH["Vaihtovirta-pistorasiat"]
    AH --> AI["Vaihtovirta-pistorasiat"]
    AI --> AJ["Vaihtovirta-pistorasiat"]
    AJ --> AK["Vaihtovirta-pistorasiat"]
    AK --> AL["Vaihtovirta-pistorasiat"]
    AL --> AM["Vaihtovirta-pistorasiat"]
    AM --> AN["Vaihtovirta-pistorasiat"]
    AN --> AO["Vaihtovirta-pistorasiat"]
    AO --> AP["Vaihtovirta-pistorasiat"]
    AP --> AQ["Vaihtovirta-pistorasiat"]
    AQ --> AR["Vaihtovirta-pistorasiat"]
    AR --> AS["Vaihtovirta-pistorasiat"]
    AS --> AT["Vaihtovirta-pistorasiat"]
    AT --> AU["Vaihtovirta-pistorasiat"]
    AU --> AV["Vaihtovirta-pistorasiat"]
    AV --> AW["Vaihtovirta-pistorasiat"]
    AW --> AX["Vaihtovirta-pistorasiat"]
    AX --> AY["Vaihtovirta-pistorasiat"]
    AY --> AZ["Vaihtovirta-pistorasiat"]
    AZ --> BA["Vaihtovirta-pistorasiat"]
    BA --> BB["Vaihtovirta-pistorasiat"]
    BB --> BC["Vaihtovirta-pistorasiat"]
    BC --> BD["Vaihtovirta-pistorasiat"]
    BD --> BE["Vaihtovirta-pistorasiat"]
    BE --> BF["Vaihtovirta-pistorasiat"]
    BF --> BG["Vaihtovirta-pistorasiat"]
    BG --> BH["Vaihtovirta-pistorasiat"]
    BH --> BI["Vaihtovirta-pistorasiat"]
    BI --> BJ["Vaihtovirta-pistorasiat"]
    BJ --> BK["Vaihtovirta-pistorasiat"]
    BK --> BL["Vaihtovirta-pistorasiat"]
    BL --> BM["Vaihtovirta-pistorasiat"]
    BM --> BN["Vaihtovirta-pistorasiat"]
    BN --> BO["Vaihtovirta-pistorasiat"]

Värilliset johdot

Blk : Musta

Blk/W : Musta/Valkoinen

Blu : Sininen

LBlu : Vaalean Sininen

Brn : Ruskea

Brn/W : Ruskea/Valkoinen

Grn : Vihreä

Grn/W: Vihreä/Valkoinen

Org : Oranssi

Gry : Harmaa

R : Punainen

W : Valkoinen

Y : Keltainen

W/Blk : Valkoinen/Musta

Grn/Y : Vihreä/Keltainen

Pur : Lila

FI

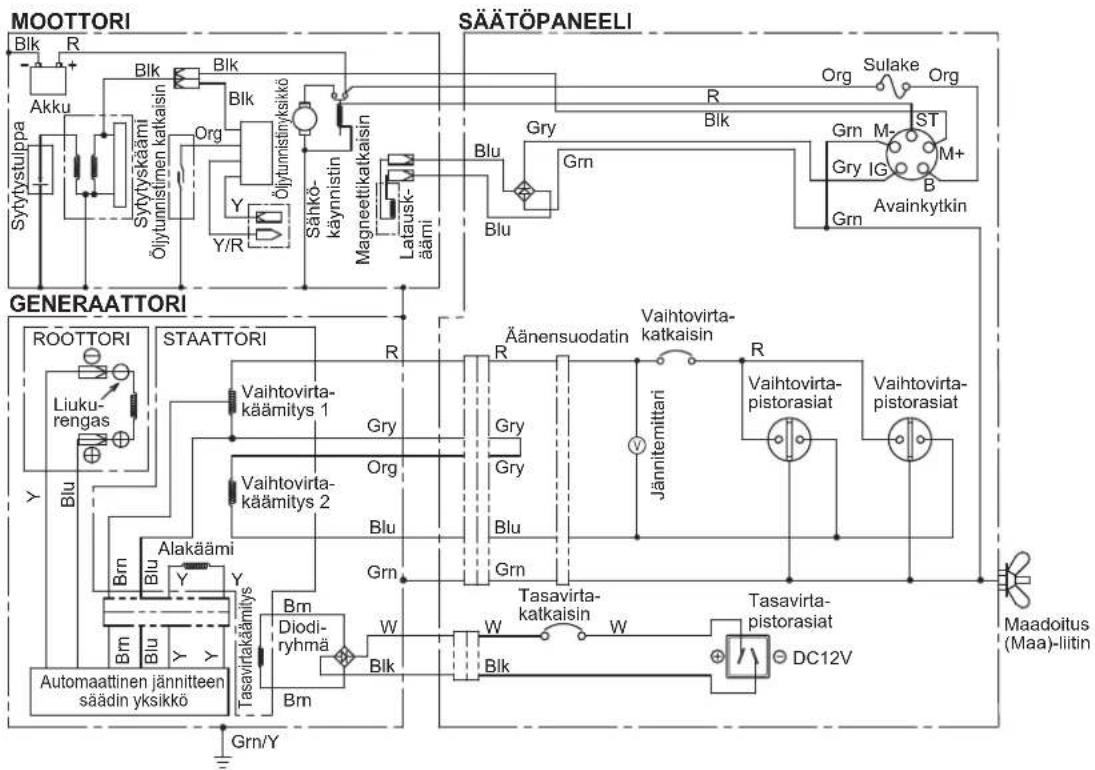

EG321AE (50Hz-230V) [Malli, jossa on sähkökäynnistin]
        BQ["Vaihtovirta-käämitys 1"]
        BR["Vaihtovirta-käämitys 2"]
        BS["Vaihtovirta-käämitys 1"]
        BT["Vaihtovirta-käämitys 2"]
        BU["Vaihtovirta-käämitys 1"]
        BV["Vaihtovirta-käämitys 2"]
        BW["Vaihtovirta-käämitys 1"]
        BX["Vaihtovirta-käämitys 2"]
        BY["Vaihtovirta-käämitys 1"]
        BZ["Vaihtovirta-käämitys 2"]
        CA["Vaihtovirta-käämitys 1"]
        CB["Vaihtovirta-käämitys 2"]
        CC["Vaihtovirta-käämitys 1"]
        DD["Vaihtovirta-käämitys 2"]
        DE["Vaihtovirta-käämitys 1"]
        DF["Vaihtovirta-käämitys 2"]
        DG["Vaihtovirta-käämitys 1"]
        DH["Vaihtovirta-käämitys 2"]
        DI["Vaihtovirta-käämitys 1"]
        DJ["Vaihtovirta-käämitys 2"]
        DK["Vaihtovirta-käämitys 1"]
        DL["Vaihtovirta-käämitys 2"]
    end

    subgraph Vaihtovirta-katkaisin
        M["Gry"] --> N["Gry"]
        O["Gry"] --> P["Gry"]
        Q["Gry"] --> R["Gry"]
        S["Gry"] --> S["Gry"]
        T["Gry"] --> U["Gry"]
    end

    subgraph Vaihtovirta-pistorasiat
        V["Vaihtovirta-pistorasiat"] --> W["Jännitemittari"]
    end

    subgraph Tasavirtakatkaisin
        X["W"] --> Y["W"]
        Z["W"] --> AA["W"]
        AB["BC"] --> AC["BC"]
    end

    subgraph Tasavirtapistorasiat
        AD["Tasavirtapistorasiat"] --> AE["DC12V"]

    subgraph Maadoitus(Maa)-liitin
    AF["Maadoitus (Maa)-liitin"]

EG441A, EG601A, EG671A (50Hz-230V) [Malli, jossa on vetokäynnistin]
        AX["Maadoitus (Maa)-liitin)"]

Värilliset johdot

Blk : Musta

Blk/W : Musta/Valkoinen

Blu : Sininen

LBlu : Vaalean Sininen

Brn : Ruskea

Brn/W : Ruskea/Valkoinen

Grn : Vihreä

Grn/W : Vihreä/Valkoinen

Org : Oranssi

Gry : Harmaa

R : Punainen

W : Valkoinen

Y : Keltainen

W/Blk : Valkoinen/Musta

Grn/Y : Vihreä/Keltainen

Pur : Lila

EG441AE, EG601AE, EG671AE (50Hz-230V) [Malli, jossa on sähkökäynnistin]

Pyörän asennus

(1) Tarkista laitteen mukana tulevat lisäosat
(2) Työkalun valmistelut

■ Nosturi tai neliökanki (noin 100 mm x 100 mm)
■ Pihdit
■ 2 mutteriavainsarjaa (12 mm)

(3) Asennustoimenpiteet

A) Nosta generaattoria noin 100 mm nosturilla tai neliökangella.
B) Asenna pyörä ja lukituslaite pyörän akseliin.

Asenna pyörän akseli ⑤ lukituslaitteeseen ① niin, että pyörä ② tulee niiden väliin, ja kirstä pultilla ③. Kiristä seuraavaksi pyörän akseli ⑤ ja lukituslaite ① mutterilla ④.

Asenna pyörä ② ja tiivistysrengas ⑧ pyörän akseliin ⑤ ja kiristä pultila ③.

C) Tarkista, että pyörä pyörii tasaisesti.
D) Höllennä pyörän akselin ⑤ ja pultin ⑩ pituuden säätömutteria ⑨, aseta sitten kehyksen reiän asento yhteen pyörän akselin ⑤ asennusreiän kanssa ja asenna paikoilleen kirstämällä pulttia ⑥ ja mutteria ⑦.

Kirstysmomentti: 20 - 25 N-m (2,0 - 2,5 kg-m)

E) Kiristä pyörän akselin ⑤ ja pultin ⑩ pituuden säätömutteria ⑨ säätääksesi pyörän akselin ⑤ pituuden.
