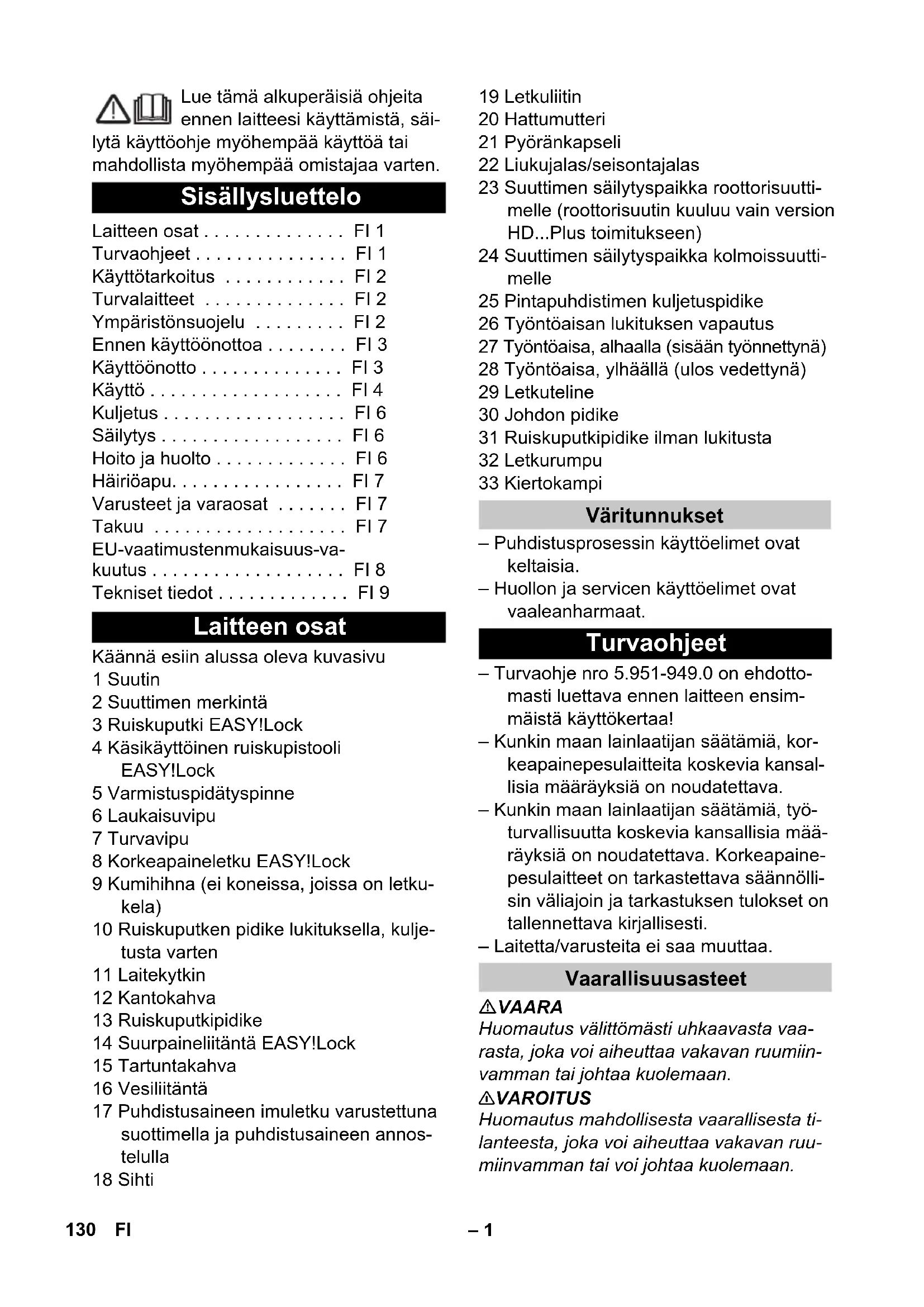

(CX) dB(A) 88 (92) 89 Mått och vikt Längd mm 380 Bredd (CX) mm 360 (370) Höjd mm 930 Typisk driftvikt (CX) kg 25,2 (27,5) 25,2 129SV– 1 Lue tämä alkuperäisiä ohjeita ennen laitteesi käyttämistä, säi- lytä käyttöohje myöhempää käyttöä tai mahdollista myöhempää omistajaa varten. Käännä esiin alussa oleva kuvasivu 1 Suutin 2 Suuttimen merkintä 3 Ruiskuputki EASY!Lock 4 Käsikäyttöinen ruiskupistooli EASY!Lock 5 Varmistuspidätyspinne 6 Laukaisuvipu 7 Turvavipu 8 Korkeapaineletku EASY!Lock 9 Kumihihna (ei koneissa, joissa on letku- kela) 10 Ruiskuputken pidike lukituksella, kulje- tusta varten 11 Laitekytkin 12 Kantokahva 13 Ruiskuputkipidike 14 Suurpaineliitäntä EASY!Lock 15 Tartuntakahva 16 Vesiliitäntä 17 Puhdistusaineen imuletku varustettuna suottimella ja puhdistusaineen annos- telulla 18 Sihti 19 Letkuliitin 20 Hattumutteri 21 Pyöränkapseli 22 Liukujalas/seisontajalas 23 Suuttimen säilytyspaikka roottorisuutti- melle (roottorisuutin kuuluu vain version HD...Plus toimitukseen) 24 Suuttimen säilytyspaikka kolmoissuutti- melle 25 Pintapuhdistimen kuljetuspidike 26 Työntöaisan lukituksen vapautus 27 Työntöaisa, alhaalla (sisään työnnettynä) 28 Työntöaisa, ylhäällä (ulos vedettynä) 29 Letkuteline 30 Johdon pidike 31 Ruiskuputkipidike ilman lukitusta 32 Letkurumpu 33 Kiertokampi – Puhdistusprosessin käyttöelimet ovat keltaisia. – Huollon ja servicen käyttöelimet ovat vaaleanharmaat. – Turvaohje nro 5.951-949.0 on ehdotto- masti luettava ennen laitteen ensim- mäistä käyttökertaa! – Kunkin maan lainlaatijan säätämiä, kor- keapainepesulaitteita koskevia kansal- lisia määräyksiä on noudatettava. – Kunkin maan lainlaatijan säätämiä, työ- turvallisuutta koskevia kansallisia mää- räyksiä on noudatettava. Korkeapaine- pesulaitteet on tarkastettava säännölli- sin väliajoin ja tarkastuksen tulokset on tallennettava kirjallisesti. – Laitetta/varusteita ei saa muuttaa. VAARA Huomautus välittömästi uhkaavasta vaa- rasta, joka voi aiheuttaa vakavan ruumiin- vamman tai johtaa kuolemaan. 몇 VAROITUS Huomautus mahdollisesta vaarallisesta ti- lanteesta, joka voi aiheuttaa vakavan ruu- miinvamman tai voi johtaa kuolemaan. Sisällysluettelo Laitteen osat . . . . . . . . . . . . . . FI 1 Turvaohjeet . . . . . . . . . . . . . . . FI 1 Käyttötarkoitus . . . . . . . . . . . . FI 2 Turvalaitteet . . . . . . . . . . . . . . FI 2 Ympäristönsuojelu . . . . . . . . . FI 2 Ennen käyttöönottoa . . . . . . . . FI 3 Käyttöönotto . . . . . . . . . . . . . . FI 3 Käyttö . . . . . . . . . . . . . . . . . . . FI 4 Kuljetus . . . . . . . . . . . . . . . . . . FI 6 Säilytys . . . . . . . . . . . . . . . . . . FI 6 Hoito ja huolto . . . . . . . . . . . . . FI 6 Häiriöapu. . . . . . . . . . . . . . . . . FI 7 Varusteet ja varaosat . . . . . . . FI 7 Takuu . . . . . . . . . . . . . . . . . . . FI 7 EU-vaatimustenmukaisuus-va- kuutus . . . . . . . . . . . . . . . . . . . FI 8 Tekniset tiedot . . . . . . . . . . . . . FI 9 Laitteen osat Väritunnukset Turvaohjeet Vaarallisuusasteet 130 FI– 2 몇 VARO Huomautus mahdollisesta vaarallisesta ti- lanteesta, joka voi aiheuttaa vähäisiä vam- moja. HUOMIO Huomautus mahdollisesta vaarallisesta ti- lanteesta, joka voi aiheuttaa aineellisia va- hinkoja. Epäasianmukaisesti käytettyinä suurpainesuihkut voivat olla vaa- rallisia. Suihkua ei saa suunnata ihmisiin, eläimiin, jännitteellisiin sähkövarusteisiin tai itse laitteeseen. Voimassa olevien määräysten mu- kaan laitetta ei saa käyttää milloin- kaan juomavesiverkossa ilman jär- jestelmäerotintinta. Tällöin on käy- tettävä KÄRCHER:in soveltuvaa järjestel- mäerotinta tai vaihtoehtoisesti normin EN 12729 tyyppi BA mukaista järjestelmäero- tinta. Vesi, joka on valunut järjestelmäerottimen lävitse, ei ole juomakelpoista. Käytä tätä painepesuria ainoastaan – puhdistamiseen matalapainesuihkulla ja puhdistusaineella (esim. koneet, ajo- neuvot, rakennukset ja työkalut), – puhdistamiseen korkeapainesuihkulla ilman pesuainetta (esim. julkisivut, te- rassit, puutarhalaitteet). Suosittelemme sitkeiden likaantumien poistamiseen roottorisuutinta (roottorisuu- tin kuuluu vain version HD...Plus toimituk- seen) Veden laatuvaatimukset: HUOMIO Korkeapainelaitteistossa saa käyttää aino- astaan puhdasta vettä. Epäpuhtaudet joh- tavat ennenaikaiseen kulumiseen tai ker- rostumien muodostumiseen. Jos käytetään recycling-vettä, seuraavia raja-arvoja ei saa ylittää: Turvalaitteet on tarkoitettu käyttäjän suo- jaamiseksi loukkaantumiselta, eikä niitä saa poistaa käytöstä, eikä niiden toimintoa saa ohittaa. Kun käsiruiskupistoolin liipaisin päästetään irti, painekytkin kytkee pumpun pois päältä, suurpainesuihku pysähtyy. Kun liipaisimes- ta vedetään, pumppu kytkeytyy taas päälle. Laitteessa olevat symbolit Käyttötarkoitus pH-arvo 6,5...9,5 sähkönjohtokyky * Tuoreveden sähkönjohta- vuus +1200 μS/cm erotettavissa olevat aineet

/l) Rauta < 0,5 mg/l Mangaani < 0,05 mg/l Kupari < 2 mg/l Aktiivikloori < 0,3 mg/l ei saa haista epämiellyttävälle

• Maksimi yhteensä 2000 μS/cm

• Näytetilavuus 1 l, laskeutusaika 30 mi- nuuttia *** ei hankaavia aineita Turvalaitteet Painekytkin Ympäristönsuojelu Pakkausmateriaalit ovat kierrä- tettäviä. Älä käsittelee pakkauk- sia kotitalousjätteenä, vaan toi- mita ne jätteiden kierrätykseen. 131FI– 3 Sähkö- ja elektroniikkalaitteet sisältävät usein rakenneosia, jotka voivat aiheuttaa mahdollisen vaaran ihmisten terveydelle ja ympäristölle, jos niitä käsitellään väärin tai ne hävitetään väärin. Nämä rakenneosat ovat kuitenkin tarpeellisia, jotta laite toimisi asianmukaisesti. Tällä symbolilla merkittyjä laitteita ei saa hävittää tavallisena talousjät- teenä. Huomautuksia materiaaleista (REACH) Ajantasaisia tietoja ainesosista löytyy osoit- teesta: www.kaercher.com/REACH Kiinnitä pyöränkapselit. Huomautus: EASY!Lock-järjestelmä yh- distää komponentit pikakierteellä vain yh- dellä kierroksella nopeasti ja varmasti. Asenna suutin suihkuputkeen (säätö- renkaan merkintä ylöspäin) ja kiristä kä- sitiukkuuteen (EASY!Lock). Yhdistä ruiskuputki käsikäyttöiseen ruiskupistooliin ja kiristä käsin (EASY!Lock). Avaa työntöaisan lukitus. Vedä työntöaisa ulos päätyasentoon asti. Yhdistä korkeapaineletku käsikäyttöi- seen ruiskupistooliin ja laitteen korkea- paineliitäntään ja kiristä käsin (EASY!Lock). Työnnä kiertokampi letkukelan akseliin, kunnes se lukkiutuu. Suorista korkeapaineletku ennen sen kelaamista. Kelaa korkeapaineletku tasaisesti ker- roksittain letkukelalle kiertokampea kiertämällä. Valitse kiertosuunta siten, että korkeapaineletku ei nurjahda. Yhdistä korkeapaineletku käsikäyttöi- seen ruiskupistooliin ja kiristä käsin (EASY!Lock). 몇 VAROITUS Loukkaantumisvaara! Laitteen, varustei- den, tulojohtojen ja liitäntöjen on oltava moitteettomassa kunnossa. Jos kunto ei ole moitteeton, laitetta ei saa käyttää. 몇 VAARA Sähköiskun aiheuttama loukkaantumisvaara. – Laitteen tulee ehdottomasti olla liitetty- nä sähköverkkoon sähköpistokkeella. Kiinteä sähköverkkoon liittäminen on kielletty. Pistoke toimii erottimena säh- köverkosta. – Käytetyn jatkojohdon pistokkeen ja kyt- kimen on oltava vesitiivis. – Käytä riittävän suuren poikkileikkauk- sen omaavaa jatkokaapelia (katso "Tekniset tiedot") ja vedä se kokonaan ulos kelalta. Liitäntäarvot katso tyyppikilpi/tekniset tie- dot. Kelaa verkkokaapeli ulos kelalta ja levi- tä alustalle. Liitä virtapistoke pistorasiaan. Käytetyt laitteet sisältävät arvok- kaita kierrätettäviä materiaaleja, jotka tulisi toimittaa kierrätyk- seen. Paristoja, öljyjä ja saman- kaltaisia aineita ei saa päästää ympäristöön. Tästä syystä toimi- ta kuluneet laitteet asianmukai- siin keräyspisteisiin. Ennen käyttöönottoa Varusteiden asennus

Koneet, joissa ei ole letkukelaa: Koneet, joissa on letkukela: Käyttöönotto Sähköliitäntä 132 FI– 4 몇 VAROITUS Noudata vesilaitoksen ohjeita. Voimassa olevien määräysten mu- kaan laitetta ei saa käyttää milloin- kaan juomavesiverkossa ilman jär- jestelmäerotintinta. Tällöin on käy- tettävä KÄRCHER:in soveltuvaa järjestel- mäerotinta tai vaihtoehtoisesti normin EN 12729 tyyppi BA mukaista järjestelmäero- tinta. Vesi, joka on valunut järjestelmäerottimen lävitse, ei ole juomakelpoista. 몇 VARO Liitä järjestelmäerotin aina vedensyöttöön, ei koskaan suoraan laitteeseen. Katso liitäntäarvot teknisistä tiedoista. Liitä tuloletku (vähimmäispituus 7,5 m, vähimmäisläpimitta 1/2“) laitteen vesilii- täntään ja tulovesiliitäntään (esim. vesi- hanaan). Huomautus: Tuloletku ei sisälly tuotteen toimitukseen. Avaa veden syöttöputki. Kiinnitä suodattimella varustettu imulet- ku (tilausnomero 4.440-238.0) vesiliitti- meen. Laitteen ilmaus: Kierrä suutin irti suihkuputkesta. Anna laitteen käydä niin kauan, kunnes vedessä ei enää ole ilmakuplia. Anna laitteen käydä n. 10 sekuntia - sammuta sitten. Toista toimenpide useaan kertaan. Kytke laite pois päältä ja kierrä suutin kiinni. VAARA Räjähdysvaara! Älä suihkuta mitään palavia nesteitä. Käytettäessä laitetta vaara-alueilla (esim. huoltoasemilla) on noudatettava vastaavia turvallisuusmääräyksiä. Loukkaantumisvaara! Pidä puhditustyötä tehtäessä molemmin käsin kiinni käsiruis- kupistoolista ja ruiskuputkesta. Loukkaantumisvaara! Liipaisinvipua ja var- mistusvipua ei saa lukita käytön aikana. Loukkaantumisvaara! Ota yhteys asiakas- palveluun, jos varmistusvipu on vahingoit- tunut. Loukkaantumisvaara suurpainevesisuih- kun johdosta. Ennen kaikkia töitä laitteelle on käsiruiskupistoolissa oleva lukitusvaste työnnettävä eteen. 몇 VARO Moottorien pesu on sallittu vain paikoissa, joissa on asianmukainen öljynerotin (ympä- ristönsuojelu) Käsikäyttöisen ruiskupistoolin avaaminen: Paina varmistusvipua ja liipaisinvipua. Käsikäyttöisen ruiskupistoolin sulkeminen: Vapauta varmistusvipu ja liipaisinvipu. Laitetta voidaan käyttää sen ollessa pys- tyssä tai pitkällään. Huomautus: Laite on varustettu painekytkimellä. Moot- tori käynnistyy vain silloin, kun käsiruisku- pistooli on avattu. Letkurummulla varustettu laite: Vedä korkeapaineletku kokonaan ulos letkukelalta. Aseta laitekytkin asentoon "l". Poista käsikäyttöisen ruiskupistoolin varmistus työntämällä varmistinsalpa taaksepäin. Avaa käsiruiskupistooli. Sulje käsiruiskupistooli. Käännä suuttimen runkoa, kunnes ha- luamasi symboli on merkinnän kohdalla: Vesiliitäntä Liitäntä vesijohtoon Veden ottaminen avoimista säiliöistä Käyttö Käsikäyttöisen ruiskupistoolin avaaminen/sulkeminen Käyttö suurpaineella Suihkutyypin valinta Pyöreä korkeapainesuihku (0°) erittäin pinttyneen lian puhdis- tamiseen Pienpainelaakasuihku (CHEM) on tarkoitettu puhdistusaine- käyttöön tai puhdistukseen pie- nellä paineella Laakakorkeapainesuihku (25°) lian puhdistamiseen laajoilta pinnoilta 133FI– 5 몇 VAROITUS Sopimattomat puhdistusaineet saattavat vahingoittaa laitetta tai puhdistettavaa koh- detta. Käytä vain Kärcher:in hyväksymiä puhdistusaineita. Noudata puhdistusainei- den mukana tulleita annostelusuosituksia ja käyttöohjeita. Suojaa ympäristöä käyttä- mällä puhdistusaineita säästeliäästi. Noudata puhdistusaineiden turvallisuusoh- jeita. Kärcher-puhdistusaineet takaavat häiriöt- tömän työskentelyn. Kysy meiltä neuvoa tai pyydä luettelomme tai lisätietoja puhdistus- aineista. Irrota puhdistusaineen imuletku. Säädä puhdistusaineliuoksen käyttö- määrä puhdistusainesuodattimesta. Ripusta puhdistusaineletku astiaan, jossa on puhdistusaineliuotinta. Aseta suutin kohtaan "CHEM". Suihkuta puhdistusainetta säästeliäästi kuivalle pinnalle ja anna sen vaikuttaa (ei kuivua). Huuhtele irrotettu lika suurpainesuih- kulla pois. Aseta käytön jälkeen puhdistusaine- suodattimen imumäärä maksimaalisel- le määrälle. Käynnistä laite ja huuhtele minuutin ajan. Sulje käsiruiskupistooli. Laite kytkeytyy pois päältä. Varmista käsikäyttöinen ruiskupistooli työntämällä varmistinsalpa eteenpäin. Huomautus: Kun laite kytketään pois päältä, vedenpai- netta lasketaan noin 70%. Tällöin käsiruis- kupistoolin liipaisimen painamisvoima pie- neneen ja laitteen käyttöikä suurenee. Keskeytyksen jälkeen: Poista käsikäyttöisen ruiskupistoolin varmistus työntämällä varmistinsalpa taaksepäin. Avaa käsiruiskupistooli. Laite kytkeytyy jälleen päälle. Sulje veden syöttöputki. Avaa käsiruiskupistooli. Käynnistä pumppu laitekytkimellä, ja anna sen käydä 5–10 sekuntia. Sulje käsiruiskupistooli. Aseta laitekytkin asentoon "0/OFF". Vedä virtapistoke pistorasiasta. Huo- lehdi, ettet koske pistokkeeseen, kun kätesi on märät tai kosteat. Irrota vesiliitäntä. Käytä käsiruiskua niin kauan, kunnes laitteessa ei enää ole painetta. Varmista käsikäyttöinen ruiskupistooli työntämällä varmistinsalpa eteenpäin. Aseta ruiskuputki käsiruiskupistoolei- neen ruiskuputkipidikkeeseen ja lukitse kannattimeen. Kierrä liitäntäkaapeli kaapelinpitimen ympärille. Kelaa korkeapaineletku kiepille ja ripus- ta kieppi letkunpitimeen ja varmista pai- kalleen kumihihnalla. tai Kelaa korkeapaineletku letkukelalle. Käännä veivin kahva sisään. Kiinnitä pistoke kiinnittimeensä. Paina työntöaisan lukituksen vapautin- ta ja työnnä työntöaisa sisään. HUOMIO Pakkanen rikkoo huolimattomasti vedestä tyhjennetyn laitteen. Säilytä laitetta paikassa, jonka lämpötila ei laske nollan alapuolelle. Poista vesi. Pumppaa laitteen läpi tavallista jäänes- toainetta. Huomautus: Käytä kaupasta saatavaa autojen glykoli- pohjaista jäätymisenestoainetta. Noudata jäätymisenestoaineen valmistajan ilmoittamia käyttöohjeita. Anna laitteen käydä enintään 1 min, kunnes pumppu ja johdot ovat tyhjät. Käyttö puhdistusaineella Suositeltavat puhdistusmenetelmät Käytön keskeytys Laitteen kytkeminen pois päältä Laitteen säilytys Suojaaminen pakkaselta Jos laitetta ei voi säilyttää pakkasvapaassa paikassa: 134 FI– 6 몇 VARO Loukkaantumis- ja vaurioitumisvaara! Huo- mioi kuljetettaessa laitteen paino. HUOMIO Suojaa liipaisinvipu kuljetuksen aikana vaurioilta. Kun siirrät laitetta pitempiä matkoja, vedä laitetta työntöaisasta perässäsi. Kanna laitetta sen kantokahvoista. Vedä laitetta portaissa ylös portaalta portaalle. Liukujalakset suojaavat kote- loa vaurioilta. Kun kuljetat laitetta ajoneuvoissa, var- mista laite liukumisen ja kaatumisen va- ralta kulloinkin voimassa olevien ohje- sääntöjen mukaisesti. Pistä pintapuhdistimen liitin painepesu- rin tappiliittimeen. Avaa hattumutteria n. 1 kierros. Kiinnitä nostolaite laitteen kantokah- vaan. VAARA Laitteen putoamisesta aiheutuva loukkaan- tumisvaara. – Noudata paikallisia tapaturmantorjunta- määräyksiä ja turvaohjeita. – Tarkasta ennen jokaista nosturilla ta- pahtuvaa siirtoa, että kantokahva ei ole vahingoittunut. – Tarkasta ennen jokaista nosturilla ta- pahtuvaa siirtoa, että nostovälineet ei- vät ole vahingoittuneet. – Nosta laitetta vain kantokahvasta. – Älä käytä nostoketjuja. – Varmista nostolaite kuorman tahatto- man irtoamisen varalta. – Poista ruiskuputki käsiruiskupistoolei- neen, suuttimet, pintapuhdistin ja muut irtonaiset esineet ennen nosturilla ta- pahtuvaa siirtoa. – Älä siirrä noston aikana mitään esineitä laitteen mukana. – Konetta saavat siirtää nosturia käyttäen vain sellaiset henkilöt, jotka ovat saaneet opastuksen nosturin käyttämiseen. – Älä koskaan seiso kuorman alla. – Huolehdi siitä, että nosturin vaara-alu- eella ei ole henkilöitä. – Älä jätä laitetta riippumaan nosturista il- man valvontaa. 몇 VARO Loukkaantumis- ja vaurioitumisvaara! Huo- mioi säilytettäessä laitteen paino. Tätä laitetta saa säilyttää vain sisätiloissa. VAARA Odottamatta käynnistyvä laite ja sähköisku aiheuttavat loukkaantumisvaaran. Virtapistoke on vedettävä irti pistorasiasta ennen kaikkia laitteeseen kohdistuvia töitä. Voit solmia säännöllisen turvatarkastusso- pimuksen tai huoltosopimuksen myyjäliik- keesi kanssa. Kysy meiltä neuvoa. Tarkasta sähköliitoskaapeli vaurioiden varalta (sähköiskun vaara), jos kaapeli on vaurioitunut, anna välittömästi val- tuutetun asiakaspalvelun / sähköam- mattilaisen vaihtaa kaapeli. Tarkasta, onko korkeapaineletkussa vaurioita (murtumisvaara). Vaihda vaurioitunut korkeapaineletku välittömästi. Kuljetus Pintapuhdistimen kuljetuspidike Nosturikuljetus Turvallisuusohjeet nosturilla nostamiseen Säilytys Hoito ja huolto Turvatarkastussopimus/ huoltosopimus Jokaisen käyttökerran jälkeen 135FI– 7 Tarkasta laitteen (pumppu) tiiviys. 3 laitteen alapuolelle tippuvaa vesipisa- raa minuutissa on sallittua. Jos vettä vuotaa enemmän, ota yhteys asiakas- palveluun. Puhdista vesiliitännän sihti. Puhdista puhdistusaineen imuletkun suodatin. Anna asiakaspalvelun suorittaa laitteen huolto. Kierrä hattumutteri irti. Vedä letkuliitin sihteineen ulos. Puhdista ja huuhtele siivilä ulkopuolelta. Huomautus: Asemoi letkuliittimen kuusiokanta laitteen liittimeen. Aseta letkuliitin sihteineen paikalleen ja kiristä hattumutteri. VAARA Odottamatta käynnistyvä laite ja sähköisku aiheuttavat loukkaantumisvaaran. – Virtapistoke on vedettävä irti pistorasi- asta ennen kaikkia laitteeseen kohdis- tuvia töitä. – Anna valtuutetun asiakaspalvelun tar- kastaa ja korjata sähkölaitteet. – Ota yhteys valtuutettuun asiakaspalve- luun häiriötapauksissa, joita ei ole lue- teltu tässä luvussa, jos olet epävarma tai, jos tässä ohjeessa niin neuvotaan. Tarkasta sähköliitosjohto Tarkasta verkkojännite. Jos laite on ylikuumennut: Aseta valintakytkin asentoon "0". Anna laitteen jäähtyä vähintään 15 mi- nuuttia. Aseta laitekytkin asentoon "1". Jos kyseessä on sähkövika, ota yhteys asiakaspalveluun. Aseta suutin kohtaan "Korkeapaine". Ilmaa laite (katso kohtaa "Käyttöönotto"). Puhdista vesiliitännän sihti. Tarkista vedentulomäärä (katso Tekni- set tiedot). Puhdista suutin. Vaihda suutin uuteen. Ota tarvittaessa yhteys asiakaspalveluun. 3 tippaa vettä minuutissa on luvallista, ja ne voivat tulla ulos laitteen alapuolelta. Jos laite on hyvin epätiivis, tarkastuta se asiakaspalvelussa. Tarkasta veden ja puhdistusaineen imuletkujen tiiviys. Säädä puhdistusainesuodattimen imu- määrä pienimpään arvoon. Ilmaa laite (katso kohtaa "Käyttöönotto"). Ota tarvittaessa yhteys asiakaspalve- luun. Aseta suutin kohtaan "CHEM". Suurenna puhdistusainesuodattimen imumäärää. Tarkasta/puhdista puhdistusaineen imuletku ja suodatin Ota tarvittaessa yhteys asiakaspalve- luun. Käytä vain alkuperäisiä tarvikkeita ja vara- osia. Ne takaavat laitteen turvallisen ja häi- riöttömän toiminnan. Tietoja tarvikkeista ja varaosista on sivus- tolla www.kaercher.com. Kussakin maassa ovat voimassa valtuutta- mamme myyntiorganisaation julkaisemat takuuehdot. Materiaali- ja valmistusvirheis- tä aiheutuvat virheet laitteessa korjaamme takuuaikana maksutta. Takuutapauksessa ota yhteys ostotositteen kanssa jälleen- myyjään tai lähimpään valtuutettuun huol- toon. Viikoittain Joka 500. käyttötunti, vähintään vuosittain Puhdista vesiliitännän sihti Häiriöapu Laite ei toimi Laitteeseen ei tule painetta Pumppu ei ole tiivis Pumppu nakuttaa Laite ei ime puhdistusainetta Varusteet ja varaosat Takuu 136 FI– 8 Vakuutamme, että alla mainitut tuotteet vastaavat suunnittelultaan ja rakenteeltaan sekä valmistustavaltaan EU-direktiivien asianomaisia turvallisuus- ja terveysvaati- muksia. Jos tuotteeseen/tuotteisiin teh- dään muutoksia, joista ei ole sovittu kans- samme, tämä vakuutus ei ole enää voimas- sa. Allekirjoittaneet toimivat yrityksen johton puolesta ja sen valtuuttamina. Dokumentointivaltuutettu: S. Reiser Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Puh.: +49 7195 14-0 Faksi: +49 7195 14-2212 Winnenden, 2016/03/01 EU-vaatimustenmukaisuus- vakuutus Tuote: korkeapainepesuri Tyyppi: 1.520-xxx Yksiselitteiset EU-direktiivit 2006/42/EY (+2009/127/EY) 2014/30/EU 2000/14/EY Sovelletut harmonisoidut standardit EN 60335–1 EN 60335–2–79 EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 1997+A1: 2001+A2: 2008 EN 62233: 2008 EN 61000–3–2: 2006+A1: 2009+A2: 2009 EN 61000–3–3: 2008 HD 5/12 C, HD 5/12 CX, HD 513 C, HD 5/ 13 CX EN 61000–3–11: 2000 HD 5/15 C, HD 5/15 CX, HD 5/17 C, HD 5/ 17 CX, HD 6/13 C, HD 6/13 CX Sovellettu yhdenmukaisuuden analy- sointimenetelmä 2000/14/EY: Liite V Äänen tehotaso dB(A) HD 5/12 C, HD 5/13 C, HD 5/15 C, HD 5/17 C, HD 6/13 C Mitattu: 86 Taattu: 88 HD 5/12 CX, HD 5/13 CX, HD 5/17 CX, HD 6/13 CX Mitattu: 89 Taattu: 92 HD 5/15 CX Mitattu: 87 Taattu: 90 CEO Head of Approbation 137FI– 9 Tekniset tiedot Tyyppi HD 5/12 C HD 5/12 C HD 5/12 C HD 5/12 CX HD 5/12 CX HD 5/12 CX EU GB CH Verkkoliitäntä Jännite V 230 230...240 230 Virtatyyppi Hz 1~ 50 Liitosjohto kW 2,5 2,5 2,2 Sulake (hidas, tyyppi C) A 16 13 10 Suojatyyppi -- IPX5 Jatkokaapeli 30 m mm

2,5 Vesiliitäntä Tulolämpötila (maks.) °C 60 Tulomäärä (min.) l/min 12 Imukorkeus otettaessa vettä avosäiliöstä (veden lämpötila 20°C) m 0,5 Tulopaine (maks.) MPa 1 Suoritustiedot Käyttöpaine, vesi (vakiosuuttimella) MPa 12 12 11,5 Vakiosuuttimen suutinkoko -- 035 035 038 Maks. käyttöylipaine MPa 17,5 17,5 17,1 Syöttömäärä, vesi l/min 8,3 Puhdistusaineen imeminen l/h 0...25 Maks. käsiruiskupistoolin takaiskuvoima N 21,3 Mitatut arvot EN 60335-2-79 mukaisesti Käsi-käsivarsi tärinäarvo m/s

3,6 Epävarmuus K m/s

dB(A) 3 Äänitehotaso L

(CX) dB(A) 88 (92) Mitat ja painot Pituus mm 380 Leveys (CX) mm 360 (370) Korkeus mm 930 Tyypillinen käyttöpaino (CX) kg 23,7 (26) 138 FI– 10 Tyyppi HD 5/12 C HD 5/12 C HD 5/12 C HD 5/13 C HD 5/12 CX HD 5/13 CX

Verkkoliitäntä Jännite V 240 220 230 Virtatyyppi Hz 1~ 50 1~60 1~50 Liitosjohto kW 2,2 2,4 2,6 Sulake (hidas, tyyppi C) A 10 15 13 16 Suojatyyppi -- IPX5 Jatkokaapeli 30 m mm

2,5 Vesiliitäntä Tulolämpötila (maks.) °C 60 Tulomäärä (min.) l/min 12 Imukorkeus otettaessa vettä avo- säiliöstä (veden lämpötila 20°C) m 0,5 Tulopaine (maks.) MPa 1 Suoritustiedot Käyttöpaine, vesi (vakiosuuttimella) MPa 11,5 12 13 Vakiosuuttimen suutinkoko -- 038 036 034 Maks. käyttöylipaine MPa 17,1 18 17,5 Syöttömäärä, vesi l/min 8,3 Puhdistusaineen imeminen l/h 0...25 Maks. käsiruiskupistoolin takais- kuvoima N 21,3 22,2 Mitatut arvot EN 60335-2-79 mukaisesti Käsi-käsivarsi tärinäarvo m/s

3,6 4,2 3,6 Epävarmuus K m/s

dB(A) 3 Äänitehotaso L

(CX) dB(A) 88 (92) 90 88 (92) Mitat ja painot Pituus mm 380 Leveys (CX) mm 360 (370) Korkeus mm 930 Tyypillinen käyttöpaino (CX) kg 23,7 (26) 25,2 23,7 (26) 139FI– 11 Tyyppi HD 5/15 C HD 5/17 C HD 5/17 C HD 6/13 C HD 5/15 CX HD 5/17 CX HD 5/17 CX HD 6/13 CX

Verkkoliitäntä Jännite V 230 220 230 Virtatyyppi Hz 1~ 50 1~60 1~ 50 Liitosjohto kW 2,8 3,0 3,0 2,9 Sulake (hidas, tyyppi C) A 16 15 16 Suojatyyppi -- IPX5 Jatkokaapeli 30 m mm

2,5 Vesiliitäntä Tulolämpötila (maks.) °C 60 Tulomäärä (min.) l/min 12 13 Imukorkeus otettaessa vettä avosäiliöstä (veden lämpötila 20°C) m 0,5 Tulopaine (maks.) MPa 1 Suoritustiedot Käyttöpaine vesi, vakiosuutti- mella (XC) MPa 15 (15) 17 (17) 16,5 (16,5) 13 (13) Vakiosuuttimen suutinkoko -- 032 027 030 038 Maks. käyttöylipaine MPa 20 19 Syöttömäärä, vesi l/min 8,3 8,1 8,0 9,8 Puhdistusaineen imeminen l/h 0...25 Maks. käsiruiskupistoolin ta- kaiskuvoima N 23,8 25,4 26,6 Mitatut arvot EN 60335-2-79 mukaisesti Käsi-käsivarsi tärinäarvo m/s

2,4 4,1 Epävarmuus K m/s

dB(A) 3 Äänitehotaso L

(CX) dB(A) 88 (90) 88 (92) 91 (91) 88 (92) Mitat ja painot Pituus mm 380 Leveys (CX) mm 360 (370) Korkeus mm 930 Tyypillinen käyttöpaino (CX) kg 25,2 (27,5) 140 FI– 12 Tyyppi HD 6/13 C HD 6/13 C HD 6/13 C HD 6/13 C HD 6/13 CX

Verkkoliitäntä Jännite V 220 230...240 220 Virtatyyppi Hz 1~50 1~ 60 Liitosjohto kW 2,9 2,9 2,8 Sulake (hidas, tyyppi C) A 16 13 15 13 Suojatyyppi -- IPX5 Jatkokaapeli 30 m mm

2,5 Vesiliitäntä Tulolämpötila (maks.) °C 60 Tulomäärä (min.) l/min 13 Imukorkeus otettaessa vettä avosäiliöstä (veden lämpötila 20°C) m 0,5 Tulopaine (maks.) MPa 1 Suoritustiedot Käyttöpaine, vesi (vakiosuutti- mella) MPa 13 12,5 Vakiosuuttimen suutinkoko -- 038 042 043 Maks. käyttöylipaine MPa 19 18 Syöttömäärä, vesi l/min 9,8 10,0 Puhdistusaineen imeminen l/h 0...25 Maks. käsiruiskupistoolin takais- kuvoima N 26,6 Mitatut arvot EN 60335-2-79 mukaisesti Käsi-käsivarsi tärinäarvo Käsi-käsivarsi tärinäarvo m/s

dB(A) 3 Äänitehotaso L
