AL 3014 - Patareide laadija STIHL - Tasuta kasutusjuhend

KASUTUSJUHEND AL 3014 STIHL

Käesolev kasutusjuhend on autoriõigusega kaitstud. Kõik õigused on registreeritud, eriti paljundamise, tõlkimise ja elektrooni- liste süsteemidega töötlemise õigused. Sisukord 1 Eessõna

2 Informatsioon käesoleva kasutusjuhendi kohta

2.2 Hoiatusjuhiste tähistus tekstis

4.2 Sihtotstarbekohane kasutamine

4.3 Nõuded kasutajale

4.4 Tööpiirkond ja ümbrus

4.5 Ohutusnõuetele vastav seisund

4.7 Elektriline ühendamine

5 Laadija tegemine kasutusvalmis

5.1 Laadija tegemine kasutusvalmis

6.3 Laadimisoleku vaatamine

7 Aku sissepanemine ja väljavõtmine

12 Rikete kõrvaldamine

12.1 Laadija rikete kõrvaldamine

15.1 Laadija utiliseerimine

16 EL vastavusdeklaratsioon

16.1 Laadijate vastavusjuhis

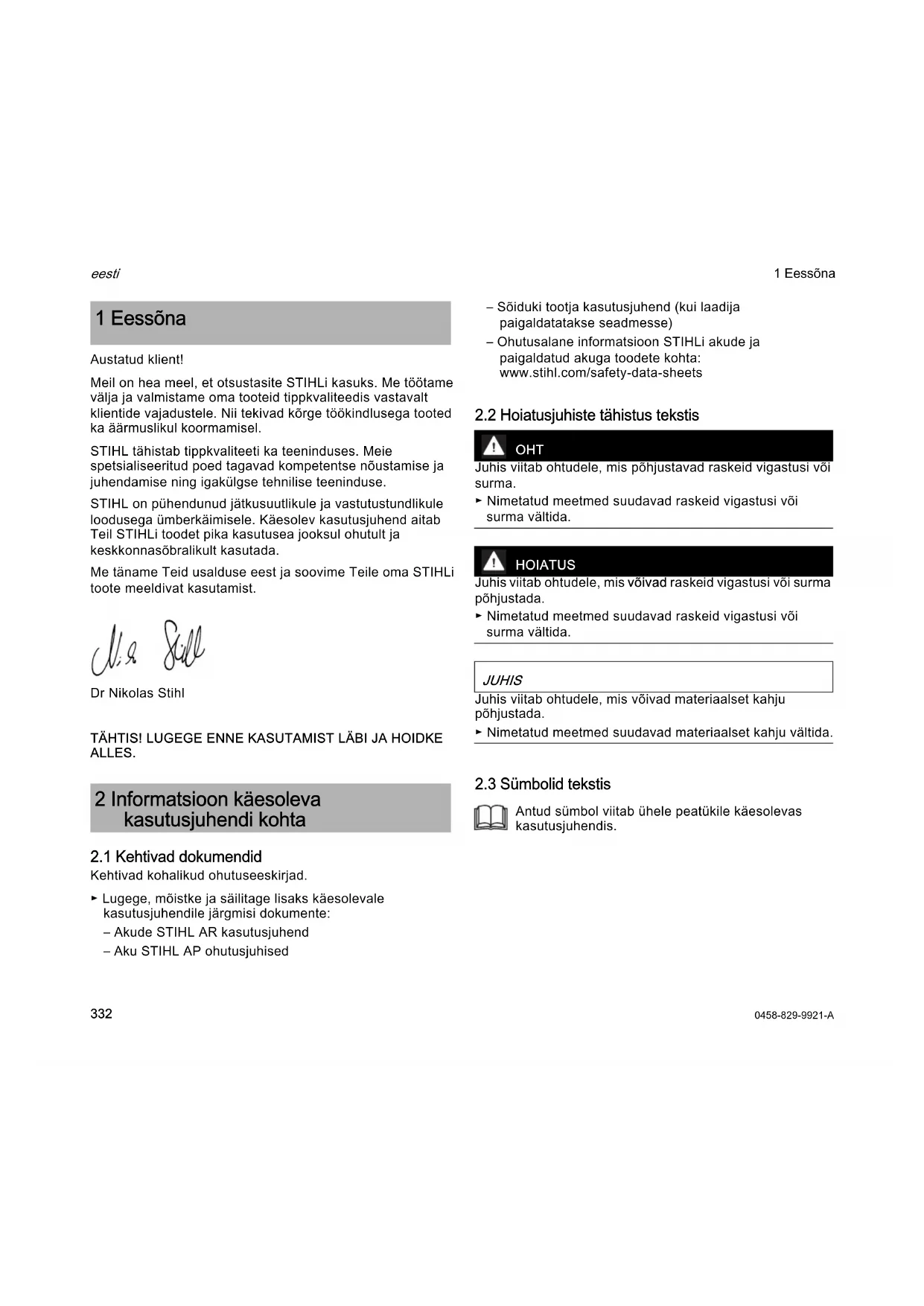

eesti 1 Eessõna Austatud klient! Meil on hea meel, et otsustasite STIHLi kasuks. Me töötame välja ja valmistame oma tooteid tippkvaliteedis vastavalt klientide vajadustele. Nii tekivad kõrge töökindlusega tooted ka äärmuslikul koormamisel. STIHL tähistab tippkvaliteeti ka teeninduses. Meie spetsialiseeritud poed tagavad kompetentse nõustamise ja juhendamise ning igakülgse tehnilise teeninduse. STIHL on pühendunud jätkusuutlikule ja vastutustundlikule loodusega ümberkäimisele. Käesolev kasutusjuhend aitab Teil STIHLi toodet pika kasutusea jooksul ohutult ja keskkonnasõbralikult kasutada. Me täname Teid usalduse eest ja soovime Teile oma STIHLi toote meeldivat kasutamist. Dr Nikolas Stihl TÄHTIS! LUGEGE ENNE KASUTAMIST LÄBI JA HOIDKE ALLES.

2.1 Kehtivad dokumendid

Kehtivad kohalikud ohutuseeskirjad. ► Lugege, mõistke ja säilitage lisaks käesolevale kasutusjuhendile järgmisi dokumente: – Akude STIHL AR kasutusjuhend – Aku STIHL AP ohutusjuhised – Sõiduki tootja kasutusjuhend (kui laadija paigaldatatakse seadmesse) – Ohutusalane informatsioon STIHLi akude ja paigaldatud akuga toodete kohta: www.stihl.com/safety-data-sheets

2.2 Hoiatusjuhiste tähistus tekstis

OHT Juhis viitab ohtudele, mis põhjustavad raskeid vigastusi või surma. ► Nimetatud meetmed suudavad raskeid vigastusi või surma vältida. HOIATUS Juhis viitab ohtudele, mis võivad raskeid vigastusi või surma põhjustada. ► Nimetatud meetmed suudavad raskeid vigastusi või surma vältida. JUHIS Juhis viitab ohtudele, mis võivad materiaalset kahju põhjustada. ► Nimetatud meetmed suudavad materiaalset kahju vältida.

2.3 Sümbolid tekstis

1 Eessõna 2 Informatsioon käesoleva kasutusjuhendi kohta Antud sümbol viitab ühele peatükile käesolevas kasutusjuhendis.0458-829-9921-A

1 LEDid laadijal LEDid näitavad laadija olekut. 2 Suruklahv Suruklahv aktiveerib laadijal ja akudel asuvad LEDid. 3 Akušaht Akušaht võtab vastu aku. 4 Lukustushoob Tõkestushoob hoiab akut akušahtis. 5 Hoidik Hoidikud kinnitavad laadijat seina, laua, riiuli külge või sahtlisse. 6 Ühendusjuhe Ühendusjuhe ühendab laadija võrgupistikuga. 7 Võrgupistik Võrgupistik ühendab ühendusjuhtme pistikupesaga. # Võimsussilt koos masina numbriga

Sümbolid võivad olla laadijal ja tähendavad järgmist:

Laadijal asuvad hoiatussümbolid tähendavad järgmist: 3 Ülevaade

0000097153_001 Kaitske elektriseadet vihma ja niiskuse eest. Ärge utiliseerige toodet koos olmejäätmetega. Lugege, mõistke ja säilitage kasutusjuhendit. 4 Ohutusjuhised Järgige ohutusjuhiseid ja ohutusmeetmeid. Lugege, mõistke ja säilitage kasutusjuhendit.0458-829-9921-A

eesti 4 Ohutusjuhised

4.2 Sihtotstarbekohane kasutamine

Laadija STIHL AL 301-4 laeb üksteise järel kuni nelja STIHL AP ja AR akut. HOIATUS ￭ Laadijad ja akud, mis pole STIHLi poolt heaks kiidetud, võivad tulekahjusid ning plahvatusi põhjustada. Inimesed võivad raskesti vigastada või surma saada ja materiaalne kahju tekkida. ► Laadige laadijaga STIHL AL 301-4 akusid STIHL AP ja AR. ￭ Kui laadijat ei kasutata sihtotstarbekohaselt, siis võivad inimesed raskesti vigastada või surma saada ja materiaalne kahju tekkida. ► Kasutage laadijat käesolevas kasutusjuhendis kirjeldatud viisil.

4.3 Nõuded kasutajale

HOIATUS ￭ Instrueerimata kasutajad ei suuda laadijast tulenevaid ohte tuvastada ega hinnata. Kasutaja või teised inimesed võivad raskesti vigastada või surma saada. ► Kui laadija antakse teisele isikule edasi: andke kasutusjuhend kaasa. ► Tehke kindlaks, et kasutaja vastab järgmistele nõuetele: – Kasutaja on välja puhanud. – Kasutaja on kehaliselt, sensoorselt ja vaimselt võimeline laadijat käsitsema. Kui kasutaja on selleks kehaliselt, sensoorselt ja vaimselt piiratult võimeline, siis tohib kasutaja töötada ainult vastutava isiku järelevalve all või instruktsiooni järgi. – Kasutaja ei suuda laadijast tulenevaid ohte tuvastada ega hinnata. – Kasutaja on täisealine või kasutajale õpetatakse järelevalve all eriala vastavalt siseriiklikele regulatsioonidele. – Kasutaja on saanud STIHLi esinduses või asjatundliku isiku poolt instruktsiooni enne, kui ta esimest korda laadijat kasutab. – Kasutaja teovõime pole alkoholi, ravimite või uimastite tõttu piiratud. ► Kui esineb ebaselgusi: pöörduge STIHLi esindusse.

4.4 Tööpiirkond ja ümbrus

HOIATUS ￭ Kõrvalised isikud, lapsed ja loomad ei suuda laadijast ning elektrivoolust tulenevaid ohte tuvastada ega hinnata. Kõrvalised isikud, lapsed ja loomad võivad raskesti vigastada või surma saada. ► Hoidke kõrvalised isikud, lapsed ja loomad eemal. ► Tehke kindlaks, et lapsed ei saa laadijaga mängida. ￭ Laadija pole vee eest kaitstud. Kui töötatakse vihmas või niiskes ümbruses, siis võib tekkida elektrilöök. Kasutaja võib vigastada saada ja laadija võib kahjustada saada. Kaitske laadijat vihma ja niiskuse eest. Virnastage üksteise otsa maksimaalselt kolm laadijat. ► Lugege, mõistke ja säilitage kasutusjuhendit. ► Ärge käitage vihmas ega niiskes ümbruses.0458-829-9921-A

eesti 4 Ohutusjuhised ￭ Laadija pole kõigi ümbrusmõjude eest kaitstud. Kui laadija on allutatud teatud kindlatele ümbrusmõjudele, siis võib laadija põlema süttida või plahvatada. Inimesed võivad raskesti vigastada saada ja materiaalne kahju tekkida. ► Käitage laadijat suletud ja kuivas ruumis. ► Kui laadijat paigaldatakse ja kasutatakse sõidukis: paigaldage ja käitage akut sõiduki suletud ja kuivas piirkonnas. ► Ärge käitage laadijat kergesti süttivas ja plahvatusvõimelises ümbruses. ► Ärge käitage laadijat kergesti süttival aluspinnal. ► Kasutage ja säilitage laadijat temperatuurivahemikus + 5 °C ja + 40 °C vahel. ￭ Inimesed võivad ühendusjuhtmele komistada. Inimesed võivad vigastada saada ja laadija võib kahjustada saada. ► Vedage ühendusjuhe põrandale liibuvalt. ￭ Kui laadijat kasutatakse panipaigana esemete või vedelikku sisaldavate mahutite jaoks, võivad need alla kukkuda, välja voolata või laadija kruvikinnitust liigselt koormata. Inimesed võivad vigastada saada ja materiaalne kahju tekkida. ► Ärge kasutage laadijat panipaigana.

4.5 Ohutusnõuetele vastav seisund

Laadija on ohutusnõuetele vastavas seisundis, kui on täidetud järgmised tingimused: – Laadija on kahjustamata.Laadija on kahjustamata. – Laadija on puhas ja kuiv. – Kui akud on laadijasse sisestatud: akud on täielikult akušahti sisestatud ja lukustatud. HOIATUS ￭ Ohutusnõuetele mittevastavas seisundis ei saa detailid enam õigesti talitleda ja ohutusseadiste toime võidakse tühistada. Inimesed võivad raskesti vigastada või surma saada. ► Kasutage kahjustamata laadijat. ► Kui laadija on määrdunud või märg: puhastage laadija ja laske sel kuivada. ► Kasutage akut käesolevas kasutusjuhendis kirjeldatud viisil. ► Ärge muutke laadijat. ► Ärge pistke laadija avadesse esemeid. ► Ärge ühendage ega lühistage laadija elektrilisi kontakte metallist esemetega. ► Ärge avage laadijat. ► Vahetage kulunud või kahjustatud juhisesildid välja. ► Kui esineb ebaselgusi: pöörduge STIHLi esindusse.

HOIATUS ￭ Laadimise ajal võib kahjustatud või defektne laadija ebatavaliselt lõhnata või suitseda. Inimesed võivad vigastada saada ja materiaalne kahju tekkida. ► Tõmmake võrgupistik pistikupesast välja. ￭ Laadija võib soojuse ebapiisava äravoolu tõttu üle kuumeneda ja tulekahju põhjustada. Inimesed võivad raskesti vigastada või surma saada ja materiaalne kahju tekkida. ► Ärge katke laadijat kinni. ￭ Mitut laadijat saab üksteise peale virnastada. Kui virnastatakse rohkem kui kolm laadijat, võib virn kergesti ümber kukkuda. Kasutaja võib tõsiselt vigastada saada ja laadija võib kahjustada saada.0458-829-9921-A

eesti 4 Ohutusjuhised

4.7 Elektriline ühendamine

Kokkupuude elektrit juhtivate detailidega võib tekkida järgmistel põhjustel: – Ühendusjuhe või pikendusjuhe on kahjustatud. – Ühendusjuhtme või pikendusjuhtme võrgupistik on kahjustatud. – Pistikupesa pole õigesti installeeritud. OHT ￭ Kokkupuude elektrit juhtivate detailidega võib põhjustada elektrilööki. Kasutaja võib raskesti vigastada või surma saada. ► Tehke kindlaks, et ühendusjuhe, pikendusjuhe ja nende võrgupistikud on kahjustamata. ► Puudutage ühendusjuhet, pikendusjuhet ja nende võrgupistikuid kuivade kätega. ► Pistke ühendusjuhtme või pikendusjuhtme võrgupistikud õigesti installeeritud ning kaitsekontaktiga turvatud pistikupessa. ► Ühendage laadija külge rikkevoolu-kaitselüliti (30 mA, 30 ms) kaudu. ￭ Kahjustatud või ebasobiv pikendusjuhe võib põhjustada elektrilööki. Inimesed võivad raskesti vigastada või surma saada. ► Kasutage õige juhtmeristlõikega pikendusjuhet, @ 13.2. HOIATUS ￭ Laadimise ajal võib vale võrgupinge või vale võrgusagedus laadijas ülepinge põhjustada. Laadija võib kahjustada saada. ► Tehke kindlaks, et elektrivõrgu võrgupinge ja võrgusagedus ühilduvad laadija võimsussildil esitatud andmetega. ► Kui ühendusjuhe või pikendusjuhe on kahjustatud:Kui ühendusjuhe või pikendusjuhe on kahjustatud. ￭ Valesti veetud ühendusjuhe ja pikendusjuhe võivad kahjustada saada ja inimesed võivad neil komistada. Inimesed võivad vigastada saada ja ühendusjuhe või pikendusjuhe võib kahjustada saada. ► Vedage ja tähistage ühendusjuhe ning pikendusjuhe nii, et inimesed neil ei komista. ► Vedage ühendusjuhe ja pikendusjuhe nii, et need pole pingul ega sõlmes. ► Vedage ühendusjuhe ja pikendusjuhe nii, et neid ei murta, need ei saa kahjustada, muljuda ega hõõru. ► Kaitske ühendusjuhet ja pikendusjuhet kuumuse, õli ning kemikaalide eest. ► Vedage ühendusjuhe ja pikendusjuhe kuival aluspinnal. ► Virnastage üksteise otsa maksimaalselt kolm laadijat. ► Aku STIHL AR laadimisel: ärge virnastage laadijaid üksteise peale. ► Kui laadijat transporditakse sõidukis: Ärge virnastage laadijaid üksteise peale. Kui ühendusjuhe või pikendusjuhe on kahjustatud: ► Ärge puudutage kahjustatud kohta. ► Tõmmake võrgupistik pistikupesast välja.0458-829-9921-A

eesti 4 Ohutusjuhised ￭ Töö ajal pikendusjuhe soojeneb. Kui soojus ei saa ära voolata, siis võib põhjustada soojus tulekahju. ► Kui kasutatakse kaablitrumlit: kerige kaablitrummel täielikult maha. ￭ Kui elektrijuhtmed ja torud jooksevad seinas, siis võivad need kahjustada saada, kui laadija monteeritakse seina külge. Kokkupuude elektrijuhtmetega võib põhjustada elektrilööki. Inimesed võivad raskesti vigastada saada ja materiaalne kahju tekkida. ► Tehke kindlaks, et ettenähtud kohas ei jookse elektrijuhtmeid ja torusid. ￭ Kui laadijat kasutatakse sõidukis: Tehke kindlaks, et sõiduki võrgupinge ja võrgusagedus ühilduvad laadija võimsussildil esitatud andmetega. Inimesed võivad vigastada saada ja materiaalne kahju tekkida. ► Paigaldage laadija käesolevas kasutusjuhendis kirjeldatud viisil. ► Kõigepealt paigaldage laadija ja sisestage seejärel patareid. ￭ Laadija saab paigaldada sõidukisse. Kui laadija pole sõidukile õigesti paigaldatud, võivad sõiduki osad kahjustuda. Inimesed võivad vigastada saada ja materiaalne kahju tekkida. ► Järgige sõiduki tootja paigaldusjuhiseid. ► Sõiduki toitevõrku ühendamisel tuleb järgida kehtivaid riiklikke paigalduseeskirju.

HOIATUS ￭ Kui laadija pole püsivalt sõidukisse paigaldatud, võib laadija ümber kukkuda või liikuda. Inimesed võivad vigastada saada ja materiaalne kahju tekkida. ► Tõmmake võrgupistik pistikupesast välja. ► Võtke kõik akud välja. ► Kindlustage laadija pingutusrihmade, rihmade või võrguga nii, et see ei saa ümber kukkuda ega liikuda. ► Ärge virnastage laadijaid üksteise peale. ￭ Ühendusjuhe pole ette nähtud laadija kandmiseks. Ühendusjuhe ja laadija võivad kahjustada saada. ► Kerige ühendusjuhe peale ja kinnitage laadija külge.

HOIATUS ￭ Lapsed ei suuda laadijast tulenevaid ohte tuvastada ega hinnata. Lapsed võivad raskesti vigastada või surma saada. ► Võtke aku välja. ► Säilitage laadijat väljaspool laste käeulatust. ￭ Laadija pole kõigi ümbrusmõjude eest kaitstud. Kui laadija on allutatud teatud kindlatele ümbrusmõjudele, siis võib laadija kahjustada saada. ► Võtke aku välja. ► Kui laadija on soe: laske laadijal maha jahtuda. ► Säilitage laadijat puhta ja kuivana. ► Säilitage laadijat suletud ruumis. ► Säilitage laadijat temperatuurivahemikus + 5 °C ja + 40 °C vahel. ￭ Mitut laadijat saab üksteise peale virnastada. Kui virnastatakse rohkem kui kolm laadijat, võib virn kergesti ümber kukkuda. Kasutaja võib tõsiselt vigastada saada ja laadija võib kahjustada saada. ￭ Ühendusjuhe pole ette nähtud laadija kandmiseks või ülesriputamiseks. Ühendusjuhe ja laadija võivad kahjustada saada. ► Haarake ja hoidke kinni laadija korpusest. Laadijale on paigaldatud selle lihtsamaks ülestõstmiseks süviskäepide. ► Kinnitage laadija kruvipunktide abil. ► Virnastage üksteise otsa maksimaalselt kolm laadijat.0458-829-9921-A eesti 5 Laadija tegemine kasutusvalmis

4.10 Puhastamine, hooldamine ja remontimine

HOIATUS ￭ Teravatoimelised puhastusvahendid, veejoaga või torkavate esemetega puhastamine võivad laadijat kahjustada. Kui laadijat ei puhastata, siis ei pruugi detailid enam õigesti talitleda ja ohutusseadiste toime võidakse tühistada. Inimesed võivad raskesti vigastada saada.► Puhastage laadija käesolevas kasutusjuhendis kirjeldatud viisil.￭ Kui laadijat ei hooldata või remondita õigesti, siis ei pruugi detailid enam õigesti talitleda ja ohutusseadiste toime võidakse tühistada. Inimesed võivad raskesti vigastada või surma saada.► Ärge hooldage või remontige laadijat ise.￭ Kui ühendusjuhe on defektne või kahjustatud:► laske ühendusjuhe STIHLi esinduses asendada.

5.1 Laadija tegemine kasutusvalmis

Iga kord enne töö algust peate viima läbi järgmised sammud:► Tehke kindlaks, et laadija on ohutusnõuetele vastavas seisundis, @ 4.5.► Puhastage laadija, @ 10.1.► Kui samme ei saa läbi viia: ärge kasutage laadijat ja pöörduge STIHLi esindusse.

6.1 Laadija monteerimine

► Monteerige laadija nii, et oleks täidetud järgmised tingimused:– Kasutatakse sobivat kinnitusmaterjali.– Kasutatava kruvi läbimõõt on vähemalt 4,8 mm.– Kasutatakse sobivaid alusseibe välisdiameetriga 15 mm. – Laadija on horisontaalselt.– Laadija on kinnitatud mitte rohkem kui 1,8 m kõrgusele maapinnast.– Kui mitu laadijat on üksteise kõrvale kinnitatud: ühendusjuhe on veetud laadija alt.Laadija monteerimine seinale► Paigutage laadija selliselt, et ühendusjuhe (1) oleks vasakul küljel.► Monteerige laadija kõigi nelja hoidiku abil seinale.Laadija monteerimine lauale, riiulisse või sahtlisse 5 Laadija tegemine kasutusvalmis 6 Aku laadimine ja LEDid

eesti 6 Aku laadimine ja LEDid ► Kui laadija monteeritakse näidatud asendis B: paigutage laadija selliselt, et ühendusjuhe (1) oleks vasakul küljel. ► Monteerige laadija lauale, riiulisse või sahtlisse kahe või nelja hoidiku abil.

Laadija saab laadida üksteise järel kuni nelja akut. Laadimine toimub, olenevalt esimesena sissepandud akust, kujutatud järjekorras. Kui ühte akut ei saa laadida, jäetakse see aku vahele ja laadimisprotsess jätkub järgmise akuga. Laadimisaeg sõltub erinevatest teguritest, nt aku temperatuurist või ümbrustemperatuurist. Tegelik laadimisaeg võib esitatud laadimisajast kõrvale kalduda. Laadimisaeg on esitatud www.stihl.com/charging-times all. Kui võrgupistik on pistikupessa pistetud ja aku sisestatakse laadijasse, siis käivitub laadimisprotseduur automaatselt. Kui aku on täielikult laetud, siis lülitub laadija automaatselt välja. Laadimise ajal aku ja laadija soojenevad. Laadijal on sisseehitatud ventilaator, mis võib laadimise ajal automaatselt sisse lülituda ning välja lülituda. ► Pistke võrgupistik (6) hästi ligipääsetavasse pistikupessa (7). Laadija (3) viib läbi enesetesti. Kõik LEDid (4) põlevad u 1 sekundi roheliselt ja u 1 sekundi punaselt. ► Vedage ühendusjuhe (5). ► Pange aku (2) sisse. Vastava akušahti LED (4) põleb roheliselt. LEDid (1) põlevad akul roheliselt ja laetakse akut (2). ► Kui vastava akušahti LED (4) ja akul olevad LEDid (1) enam ei põle: aku (2) on täielikult laetud ja selle võib laadijast (3) välja võtta. ► Kui laadijat (3) enam ei kasutata: tõmmake võrgupistik (6) pistikupesast (7) välja.

6.3 Laadimisoleku vaatamine

eesti 7 Aku sissepanemine ja väljavõtmine► Vajutage suruklahvi (1).LEDid (2) laadijal ja LEDid (3) akudel aktiveeritakse ning need näitavad laadija olekut ning akude laadimisseisundit.

LEDid näitavad laadija olekut või rikkeid. LEDid võivad roheliselt põleda või punaselt vilkuda.Kui vastava akušahti LED põleb roheliselt, siis akut laetakse või on aku laadimise ootel.► Kui LEDid vilguvad punaselt: kõrvaldage rikked.Laadijas või akus esineb rike.

► Asetage laadija tasasele pinnale või monteerige laadija käesolevas kasutusjuhendis kirjeldatud viisil.► Vajutage aku (1) lõpuni akušahti (2).Aku (1) fikseerub klõpsuga ja on lukustatud.

► Vajutage mõlemat tõkestushooba (1).Aku (2) on lahti lukustatud ja selle saab välja võtta.

8.1 Laadija transportimine

► Tõmmake võrgupistik pistikupesast välja.► Võtke kõik akud välja.► Kerige ühendusjuhe peale ja kinnitage laadija külge.► Kui laadijat transporditakse sõidukis ja see pole püsivalt paigaldatud: ► Kindlustage laadija pingutusrihmade, rihmade või võrguga nii, et laadija ei saa ümber kukkuda ega liikuda.► Ärge virnastage laadijaid üksteise peale.

9.1 Laadija säilitamine

► Tõmmake võrgupistik pistikupesast välja.► Võtke aku välja. 7 Aku sissepanemine ja väljavõtmine

eesti 10 Puhastamine ► Kerige ühendusjuhe peale ja kinnitage laadija külge. ► Säilitage laadijat nii, on täidetud järgmised tingimused: – Laadija on väljaspool laste käeulatust. – Laadija on puhas ja kuiv. – Laadija on suletud ruumis. – Laadija on akust lahutatud. – Laadija ei ole ühendusjuhtme ega ühendusjuhtme hoidiku (1) külge riputatud. – Laadija on temperatuurivahemikus + 5 °C ja + 40 °C vahel.

10.1 Laadija puhastamine

► Tõmmake võrgupistik pistikupesast välja. ► Puhastage laadija niiske lapiga. ► Puhastage ventilatsioonipilud pintsliga. ► Eemaldage akušahtist võõrkehad ja puhastage akušaht niiske lapiga. ► Puhastage elektrilisi kontakte akušahtis pintsli või pehme harjaga.

11.1 Laadija hooldamine ja remontimine

Kasutaja ei saa laadijat ise hooldada ega remontida. ► Kui laadijat tuleb hooldada või on see defektne või kahjustatud: pöörduge STIHLi esindusse. ► Kui ühendusjuhe on defektne või kahjustatud: ärge kasutage laadijat ja laske ühendusjuhe STIHLi esinduses asendada. 10 Puhastamine 0000097161_001

eesti 12 Rikete kõrvaldamine

12.1 Laadija rikete kõrvaldamine

12 Rikete kõrvaldamine Rike LEDid laadijal LEDid akul Põhjus Abinõu Akut ei laeta. Vastava akušahti LED põleb roheliselt. 1LED akul põleb punaselt. Aku on liiga soe või liiga külm. ► Jätke aku laadijasse sisestatuks. Laadimisprotseduur käivitub automaatselt, kui on saavutatud lubatud temperatuurivahemik. Vastava akušahti LED vilgub punaselt. Elektriühendus on laadija ja aku vahel katkenud. ► Võtke aku välja. ► Puhastage elektrilised kontaktid akušahtis. ► Pange aku sisse. 4LEDi akul vilguvad punaselt. Akul esineb rike. ► Ärge kasutage akut ja pöörduge STIHLi esindusse. Vastava akušahti LED ei hakka aku sisestamisel põlema ega vilkuma. Laadijal esineb rike. ► Ärge kasutage laadijat ja pöörduge STIHLi esindusse. 2 või 4 LEDi vilguvad punaselt. Laadijal esineb rike. ► Ärge kasutage laadijat ja pöörduge STIHLi esindusse. Laadija ei vii läbi enesetesti. LEDid ei põle u 1 sekundi jooksul roheliselt ja u 1 sekundi jooksul punaselt. Elektriühendus laadijaga on korraks katkenud. ► Tõmmake võrgupistik pistikupesast välja. ► Oodake 1 minut. ► Pistke võrgupistik pistikupessa.0458-829-9921-A

eesti 13 Tehnilised andmed

13.1 Laadija STIHL AL 301-4

– Nimipinge: vt võimsussilti – Sagedus: vt võimsussilti – Nimivõimsus: vt võimsussilti – Laadimisvool: vt võimsussilti – Lubatud temperatuurivahemik kasutamiseks ja säilitamiseks: + 5 °C kuni + 40 °C Laadimisajad on esitatud www.stihl.com/charging-times all.

13.2 Pikendusjuhtmed

Kui kasutatakse pikendusjuhet, siis peavad olema selle juhtmesooned sõltuvalt pingest ja pikendusjuhtme pikkusest vähemalt järgmiste ristlõigetega: Kui nimipinge on võimsussildil 220 V kuni 240 V: – Juhtme pikkus kuni 20 m: AWG 15 / 1,5 mm² – Juhtme pikkus 20 m kuni 50 m: AWG 13 / 2,5 mm² Kui nimipinge on võimsussildil 100 V kuni 127 V: – Juhtme pikkus kuni 10 m: AWG 14 / 2,0 mm² – Juhtme pikkus 10 m kuni 30 m: AWG 12 / 3,5 mm²

REACH tähistab EÜ määrust kemikaalide registreerimise, hindamise ja heakskiidu kohta. Informatsioon REACH määruse täitmise kohta on esitatud www.stihl.com/reach all.

14.1 Varuosad ja tarvikud

STIHL soovitab kasutada STIHLi originaalvaruosi ja STIHLi originaaltarvikuid. Teiste tootjate varuosade ja lisatarvikute töökindlust, ohutust ja sobivust ei saa STIHL hinnata, hoolimata pidevast turu jälgimisest, ning nende kasutamise korral ei võta STIHL endale mingit vastutust. STIHLi originaalvaruosad ja STIHLi originaaltarvikud on saadaval STIHLi esinduses.

15.1 Laadija utiliseerimine

Informatsiooni saate utiliseerimise kohta STIHLi esindusest. ► Utiliseerige laadija ja pakend eeskirjade kohaselt ning keskkonnasõbralikult.

16.1 Laadijate vastavusjuhis
