GEBRUIKSAANWIJZING AL 3014 STIHL

Op deze handleiding rust auteursrecht. Alle rechten blijven voorbehouden, vooral het recht op verspreiding, vertaling en ver- werking met elektronische systemen. Inhoudsopgave 1 Voorwoord

2 Informatie met betrekking tot deze handleiding

2.2 Aanduiding van de waarschuwingen in de tekst

4 Veiligheidsinstructies

4.1 Waarschuwingspictogrammen

4.2 Gebruik conform de voorschriften

4.3 Vereisten aan de gebruiker

4.4 Werkgebied en omgeving

4.7 Elektriciteit aansluiten

4.10 Reiniging, onderhoud en reparatie

5 Acculader klaar maken voor gebruik

5.1 Acculader klaar maken voor gebruik

7 Accu aanbrengen en wegnemen

7.2 Accu verwijderen

8.1 Acculader vervoeren

11 Onderhoud en reparatie

11.1 Acculader onderhouden en repareren

14 Onderdelen en toebehoren

14.1 Onderdelen en toebehoren

15 Milieuverantwoord afvoeren

15.1 Acculader milieuvriendelijk afvoeren

16 EU-conformiteitsverklaring

16.1 Opmerking conformiteit acculaders

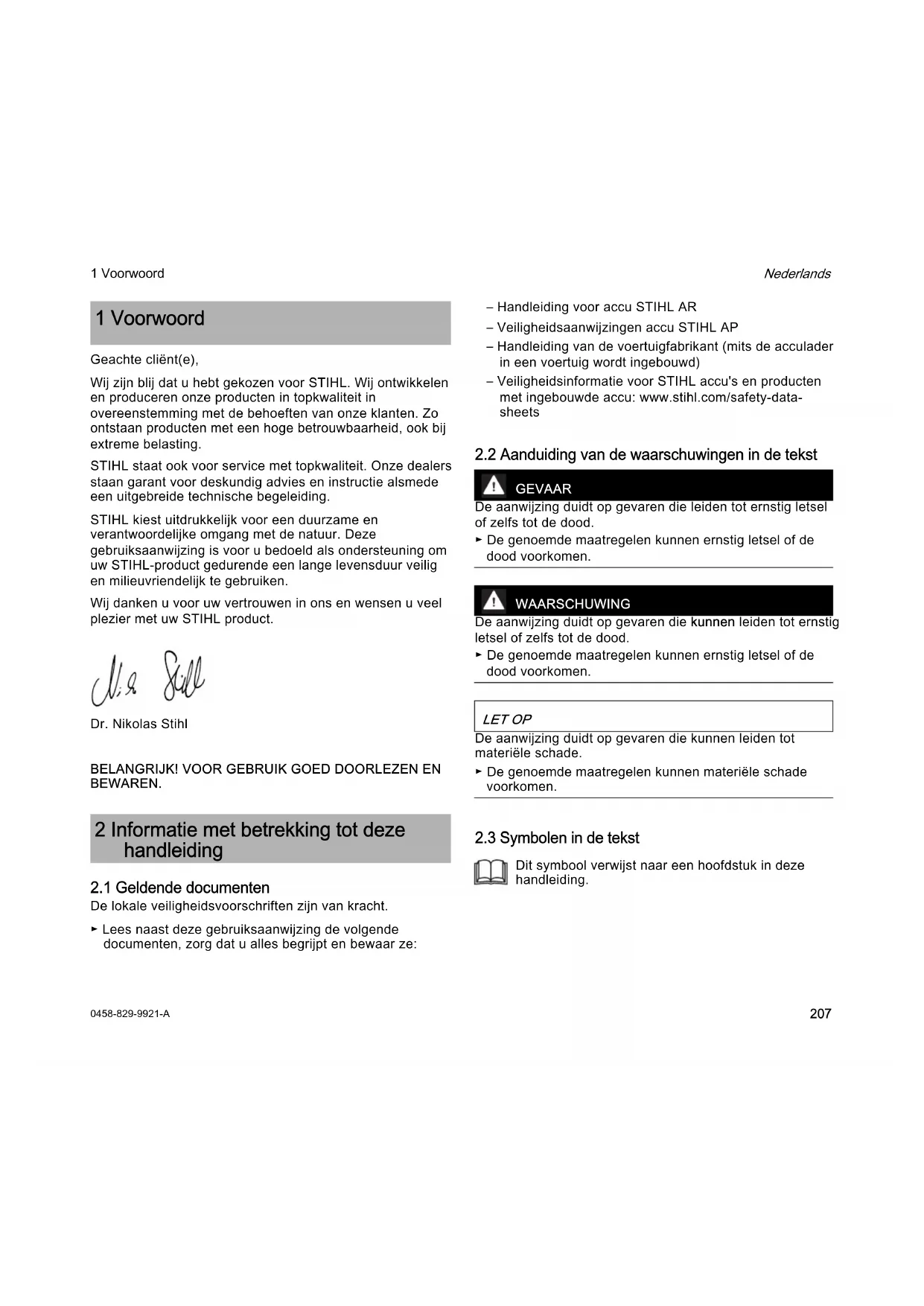

Nederlands 1 Voorwoord Geachte cliënt(e), Wij zijn blij dat u hebt gekozen voor STIHL. Wij ontwikkelen en produceren onze producten in topkwaliteit in overeenstemming met de behoeften van onze klanten. Zo ontstaan producten met een hoge betrouwbaarheid, ook bij extreme belasting. STIHL staat ook voor service met topkwaliteit. Onze dealers staan garant voor deskundig advies en instructie alsmede een uitgebreide technische begeleiding. STIHL kiest uitdrukkelijk voor een duurzame en verantwoordelijke omgang met de natuur. Deze gebruiksaanwijzing is voor u bedoeld als ondersteuning om uw STIHL-product gedurende een lange levensduur veilig en milieuvriendelijk te gebruiken. Wij danken u voor uw vertrouwen in ons en wensen u veel plezier met uw STIHL product. Dr. Nikolas Stihl

De lokale veiligheidsvoorschriften zijn van kracht. ► Lees naast deze gebruiksaanwijzing de volgende documenten, zorg dat u alles begrijpt en bewaar ze: – Handleiding voor accu STIHL AR – Veiligheidsaanwijzingen accu STIHL AP – Handleiding van de voertuigfabrikant (mits de acculader in een voertuig wordt ingebouwd) – Veiligheidsinformatie voor STIHL accu's en producten met ingebouwde accu: www.stihl.com/safety-data- sheets

2.2 Aanduiding van de waarschuwingen in de tekst

GEVAAR De aanwijzing duidt op gevaren die leiden tot ernstig letsel of zelfs tot de dood. ► De genoemde maatregelen kunnen ernstig letsel of de dood voorkomen. WAARSCHUWING De aanwijzing duidt op gevaren die kunnen leiden tot ernstig letsel of zelfs tot de dood. ► De genoemde maatregelen kunnen ernstig letsel of de dood voorkomen. LET OP De aanwijzing duidt op gevaren die kunnen leiden tot materiële schade. ► De genoemde maatregelen kunnen materiële schade voorkomen.

2.3 Symbolen in de tekst

1 Voorwoord 2 Informatie met betrekking tot deze handleiding Dit symbool verwijst naar een hoofdstuk in deze handleiding.0458-829-9921-A

Nederlands 3 Overzicht

1 Leds op de acculader De leds geven de status van de acculader weer. 2Druktoets De druktoets activeert de leds op de acculader en op de accu's. 3 Accuschacht De accu wordt ondergebracht in de accuschacht. 4 Arrêteerpal De arrêteerpal borgt de accu in de accuschacht. 5 Houder De houders bevestigen de acculader aan een wand, op een tafel, in een schap of in een lade. 6 Aansluitkabel De aansluitkabel verbindt de acculader met de netstekker. 7 Netstekker De netstekker verbindt de aansluitkabel met een contactdoos. # Typeplaatje met machinenummer

De pictogrammen kunnen op de acculader staan en hebben de volgende betekenis:

4.1 Waarschuwingspictogrammen

De waarschuwingssymbolen op de acculader hebben de volgende betekenis: 3Overzicht

0000097153_001 Elektrisch apparaat beschermen tegen regen en vocht. Het product niet met het huisvuil afvoeren. De gebruiksaanwijzing lezen, begrijpen en bewaren. 4 Veiligheidsinstructies Op de veiligheidsinstructies en de maatregelen hiervoor letten. De gebruiksaanwijzing lezen, begrijpen en bewaren.0458-829-9921-A

Nederlands 4 Veiligheidsinstructies

4.2 Gebruik conform de voorschriften

De acculader STIHL AL 301-4 laadt na elkaar tot vier accu's STIHL AP en AR. WAARSCHUWING ￭ Acculaders en accu's die niet door STIHL zijn vrijgegeven, kunnen leiden tot brand en explosies. Personen kunnen ernstig of dodelijk letsel oplopen en er kan materiële schade ontstaan. ► Met een acculader STIHL AL 301-4 de accu's STIHL AP en AK laden. ￭ Als de acculader niet volgens voorschrift wordt gebruikt kunnen situaties ontstaan waarbij het gevaar voor ernstig of dodelijk letsel aanwezig is en kan materiële schade ontstaan. ► De acculader zo gebruiken als in deze handleiding staat beschreven.

4.3 Vereisten aan de gebruiker

WAARSCHUWING ￭ Gebruikers die niet zijn geïnstrueerd kunnen de gevaren van de acculader niet herkennen of niet inschatten. De gebruiker of andere personen kunnen ernstig of zelfs dodelijk letsel oplopen. ► Als de acculader aan een andere persoon wordt overhandigd: de handleiding meegeven. ► Zorg ervoor dat de gebruiker aan de volgende vereisten voldoet: – De gebruiker is uitgerust. – De gebruiker is lichamelijk, sensorisch en geestelijk in staat de acculader te bedienen. Als de gebruiker met lichamelijke, sensorische of geestelijke beperkingen daartoe in staat is, mag de gebruiker er alleen onder toezicht of na instructie door een verantwoordelijke persoon mee werken. – De gebruiker kan de gevaren van de acculader herkennen en inschatten. – De gebruiker is meerderjarig of de gebruiker wordt conform nationale regelgeving onder toezicht voor een beroep opgeleid. – De gebruiker is geïnstrueerd door een STIHL dealer of een hiertoe vakkundig persoon, voordat deze voor de eerste keer de acculader in gebruik neemt. – De gebruiker is niet onder invloed van alcohol, medicijnen of drugs. ► Als er onduidelijkheid bestaat: contact opnemen met een STIHL dealer. Acculader tegen regen en vocht beschermen. Maximaal drie acculaders op elkaar stapelen. ► De gebruiksaanwijzing lezen, begrijpen en bewaren.0458-829-9921-A

Nederlands 4 Veiligheidsinstructies

4.4 Werkgebied en omgeving

WAARSCHUWING ￭ Buitenstaanders, kinderen en dieren kunnen de gevaren van de acculader en de elektrische stroom niet herkennen en ook niet inschatten. Buitenstaanders, kinderen en dieren kunnen ernstig of fataal letsel oplopen. ► Buitenstaanders, kinderen en dieren op afstand houden. ► Zorg ervoor dat kinderen niet met de acculader kunnen spelen. ￭ De acculader is niet waterdicht. Als er in de regen of in een vochtige omgeving wordt gewerkt, kan dit leiden tot een elektrische stroomstoot. De gebruiker kan letsel oplopen en de acculader kan worden beschadigd. ￭ De acculader is niet beschermd tegen alle invloeden van buitenaf. Als de acculader aan bepaalde invloeden van buitenaf is blootgesteld, kan de acculader in brand vliegen of exploderen. Personen kunnen ernstig letsel oplopen en er kan materiële schade ontstaan. ► Acculader in een gesloten en droge ruimte gebruiken. ► Als de acculader in het voertuig wordt ingebouwd en gebruikt: acculader in gesloten en droge gedeelten van het voertuig inbouwen en gebruiken. ► Acculader niet in een licht ontvlambare en ook niet in een explosieve omgeving gebruiken. ► Acculader niet op een licht ontvlambare ondergrond gebruiken. ► De acculader gebruiken bij temperaturen tussen de + 5 °C en + 40 °C en bij deze temperaturen ook opslaan. ￭ Personen kunnen struikelen over de aansluitkabel. Personen kunnen letsel oplopen en de acculader kan worden beschadigd. ► De aansluitkabel plat op de vloer leggen. ￭ Als de acculader als steunvlak voor voorwerpen of voor containers met vloeistoffen wordt gebruikt, kunnen deze omlaag vallen, leeglopen of de schroefbevestiging van de acculader overbelasten. Personen kunnen letsel oplopen en er kan beschadiging optreden. ► Acculader niet als steunvlak gebruiken.

De acculader verkeert in de veilige staat als aan de volgende voorwaarden is voldaan: – De acculader is niet beschadigd. – De acculader is schoon en droog. – Als accu's in de acculader zijn geplaatst: de accu's zijn volledig in de accuschacht aangebracht en vergrendeld. WAARSCHUWING ￭ In een niet-veilige toestand kunnen onderdelen niet meer naar behoren functioneren en kunnen veiligheidsvoorzieningen buiten werking worden gezet. Personen kunnen ernstig of dodelijk letsel oplopen. ► Een onbeschadigde acculader gebruiken. ► Als de acculader vuil of nat is: de acculader reinigen en laten drogen. ► De accu zo aanbrengen als in deze handleiding staat beschreven. ► Aan de acculader geen wijzigingen aanbrengen. ► Geen voorwerpen in de openingen van de acculader steken. ► Elektrische contacten van de acculader niet met metalen voorwerpen verbinden en kortsluiten. ► De acculader niet demonteren. ► Versleten of beschadigde stickers vervangen. ► Deze niet gebruiken in de regen en niet in een vochtige omgeving.0458-829-9921-A

Nederlands 4 Veiligheidsinstructies ► Als er onduidelijkheid bestaat: contact opnemen met een STIHL dealer.

WAARSCHUWING ￭ Tijdens het laden kan een beschadigde of een defecte acculader stinken of roken. Personen kunnen letsel oplopen en er kan beschadiging optreden. ► De netsteker uit de contactdoos trekken. ￭ De acculader kan bij een ontoereikende warmteafvoer oververhit worden en in brand raken. Personen kunnen ernstig of dodelijk letsel oplopen en er kan materiële schade ontstaan. ► Acculader niet afdekken. ￭ Meer acculaders kunnen op elkaar worden gestapeld. Als meer dan drie acculaders op elkaar worden gestapeld, kan de stapel gemakkelijk omvallen. De gebruiker kan zwaar letsel oplopen en de acculader kan worden beschadigd.

4.7 Elektriciteit aansluiten

Contact met stroomvoerende componenten kan ontstaan door de volgende oorzaken: – De aansluitkabel of de verlengkabel is beschadigd. – De netstekker van de aansluitkabel of de verlengkabel is beschadigd. – De contactdoos is niet correct geïnstalleerd. GEVAAR ￭ Contact met stroomvoerende componenten kan leiden tot een stroomschok. De gebruiker kan ernstig of dodelijk letsel oplopen. ► Controleer dat de aansluitkabel, de verlengkabel en de netstekker hiervan niet zijn beschadigd. ► Aansluitkabel, verlengkabel en de netstekkers ervan met droge handen beetpakken. ► Netstekker van de aansluitkabel of de verlengkabel in een correct geïnstalleerde en beveiligde contactdoos met randaarde steken. ► Acculader via een aardlekschakelaar (30 mA, 30 ms) aansluiten. ￭ Een beschadigde of niet geschikte verlengkabel kan leiden tot een elektrische schok. Personen kunnen ernstig of dodelijk letsel oplopen. ► Een verlengkabel met de juiste kabeldoorsnede gebruiken, @ 13.2. WAARSCHUWING ￭ Tijdens het laden kan een verkeerde netspanning of een verkeerde netfrequentie leiden tot overspanning in de acculader. De acculader kan hierbij worden beschadigd. ► Controleren of de netspanning en de netfrequentie van het lichtnet corresponderen met de gegevens op het typeplaatje van de acculader. ► Als de acculader in een voertuig wordt gebruikt: controleren of de netspanning en de netfrequentie in het voertuig corresponderen met de gegevens op het typeplaatje van de acculader. ► Maximaal drie acculaders op elkaar stapelen. ► Als een accu STIHL AR wordt geladen: acculaders niet op elkaar stapelen. ► Als de acculader in een voertuig wordt vervoerd: acculaders niet op elkaar stapelen. Als de aansluitkabel of de verlengkabel beschadigd is: ► beschadigde plaats niet aanraken. ► De netsteker uit de contactdoos trekken.0458-829-9921-A

Nederlands 4 Veiligheidsinstructies ￭ Een verkeerd neergelegde aansluitkabel en verlengkabel kunnen beschadigd raken en personen kunnen hierover struikelen. Personen kunnen letsel oplopen en de aansluitkabel of verlengkabel kan worden beschadigd. ► De aansluitkabel en verlengkabel zo neerleggen en kenmerken, dat personen niet kunnen struikelen. ► De aansluitkabel en verlengkabel zo neerleggen, dat ze niet onder spanning staan of verwikkeld zijn. ► De aansluitkabel en verlengkabel zo neerleggen, dat ze niet beschadigd, geknikt of geplet kunnen worden of schuren. ► Aansluitkabel en verlengkabel beschermen tegen hitte, olie en chemicaliën. ► De aansluitkabel en verlengkabel neerleggen op een droge ondergrond. ￭ Tijdens de werkzaamheden wordt de verlengkabel warm. Wanneer de warmte niet kan worden afgevoerd, kan de warmte brand veroorzaken. ► Als er een kabelhaspel wordt gebruikt: de kabelhaspel volledig afwikkelen. ￭ Als er elektrische bedrading en leidingen in de muur zitten, kunnen deze worden beschadigd als de acculader op de muur wordt bevestigd. Contact met elektrische bedrading kan leiden tot een elektrische schok. Personen kunnen ernstig letsel oplopen en er kan materiële schade ontstaan. ► Controleer of er op de geplande plaats geen elektrische bedrading en leidingen in de muur zitten. ￭ Als de acculader niet zoals in deze handleiding staat beschreven op de muur is gemonteerd, kan de acculader bewegen, van de muur vallen of kan de acculader te heet worden. Personen kunnen letsel oplopen en er kan beschadiging optreden. ► Acculader zo op de muur monteren als in deze handleiding staat beschreven. ► De acculader eerst aan de muur monteren en daarna accu's plaatsen. ￭ De acculader kan in een voertuig worden ingebouwd. Als de acculader niet vakkundig in een voertuig wordt ingebouwd, kunnen voertuigonderdelen beschadigd raken. Personen kunnen letsel oplopen en er kan beschadiging optreden. ► Opbouwrichtlijn van de voertuigfabrikant raadplegen. ► Geldende landelijke installatievoorschriften worden bij aansluiting op het elektrische systeem van het voertuig in acht genomen.

WAARSCHUWING ￭ Als de acculader niet vast in het voertuig is ingebouwd, kan de acculader kantelen of verschuiven. Personen kunnen letsel oplopen en er kan beschadiging optreden. ► De netsteker uit de contactdoos trekken. ► Alle accu's verwijderen. ► De acculader met spanbanden, riemen of een net dusdanig beveiligen, dat deze niet kan omvallen en niet kan verschuiven. ► Acculaders niet op elkaar stapelen. ￭ De aansluitkabel is niet bedoeld om de acculader daaraan te dragen. De aansluitkabel en de acculader kunnen worden beschadigd. ► De aansluitkabel opwikkelen en aan de acculader bevestigen.

WAARSCHUWING ￭ Kinderen kunnen de gevaren van de acculader niet herkennen en ook niet inschatten. Kinderen kunnen ernstig of zelfs dodelijk letsel oplopen. ► Accu verwijderen. ► De acculader buiten het bereik van kinderen opslaan.0458-829-9921-A

Nederlands 5 Acculader klaar maken voor gebruik ￭ De acculader is niet beschermd tegen alle invloeden van buitenaf. Als de acculader aan bepaalde invloeden van buitenaf wordt blootgesteld, kan de acculader worden beschadigd. ► Accu verwijderen. ► Als de acculader warm is: de acculader laten afkoelen. ► De acculader schoon en droog opslaan. ► De acculader in een gesloten ruimte opslaan. ► De acculader opslaan bij temperaturen tussen de +5°C en +40°C. ￭ Meer acculaders kunnen op elkaar worden gestapeld. Als meer dan drie acculaders op elkaar worden gestapeld, kan de stapel gemakkelijk omvallen. De gebruiker kan zwaar letsel oplopen en de acculader kan worden beschadigd. ￭ De aansluitkabel is niet bedoeld om de acculader daaraan te dragen of op te hangen. De aansluitkabel en de acculader kunnen worden beschadigd. ► De acculader bij het huis vastpakken en vasthouden. Aan de acculader is een handgreepkom aangebracht voor het gemakkelijk optillen van de acculader. ► Acculader aan de schroefpunten bevestigen.

4.10 Reiniging, onderhoud en reparatie

WAARSCHUWING ￭ Agressieve reinigingsmiddelen, het reinigen met een waterstraal of puntige voorwerpen kunnen de acculader beschadigen. Als de acculader niet op de juiste wijze werd gereinigd, kunnen componenten niet meer correct functioneren en kunnen de veiligheidsinrichtingen zijn uitgeschakeld. Personen kunnen ernstig letsel oplopen. ► De acculader zo reinigen als in deze handleiding staat beschreven. ￭ Als de acculader niet correct werd onderhouden of gerepareerd, kunnen componenten niet meer correct functioneren en kunnen de veiligheidsinrichtingen zijn uitgeschakeld. Personen kunnen ernstig of dodelijk letsel oplopen. ► De acculader nooit zelf onderhouden of repareren. ￭ Als de aansluitkabel defect of beschadigd is: ► Aansluitkabel door een STIHL dealer laten vervangen.

5.1 Acculader klaar maken voor gebruik

Telkens voor het begin van de werkzaamheden moeten de volgende handelingen worden uitgevoerd: ► Controleren of de acculader zich in een veilige staat bevindt, @ 4.5. ► Acculader reinigen, @ 10.1. ► Als deze handelingen niet kunnen worden uitgevoerd: de acculader niet gebruiken en contact opnemen met een STIHL dealer.

6.1 Acculader monteren

► Acculader zo monteren dat aan de volgende voorwaarden wordt voldaan: – Juiste bevestigingsmaterialen zijn gebruikt. – De diameter van de gebruikte schroeven bedraagt minimaal 4,8 mm. ► Maximaal drie acculaders op elkaar stapelen. 5 Acculader klaar maken voor gebruik 6 Accu laden en leds0458-829-9921-A

Nederlands 6 Accu laden en leds – Geschikte onderlegringen met een buitendiameter van 15 mm gebruiken. – De acculader is waterpas. – De acculader is niet hoger dan 1,8 m boven de vloer bevestigd. – Als meerdere acculaders naast elkaar zijn bevestig: de aansluitkabel is onder het laadapparaat aangebracht. Acculader aan een muur monteren ► Acculader zo uitlijnen, dat de aansluitkabel (1) zich aan de linkerzijde bevindt. ► Acculader met alle vier houders aan de wand monteren. Acculader op een tafel, in een schap of in een lade monteren ► Als de acculader wordt gemonteerd zoals in de afgebeelde positie B: acculader dusdanig uitlijnen, dat de aansluitkabel (1) zich aan de linkerzijde bevindt. ► Acculader met twee of vier houders op een tafel, in een schap of in een lade monteren.

De acculader kan tot vier accu's na elkaar laden. Het laadproces vindt plaats in de getoonde volgorde, afhankelijk van de eerste aangebracht accu. Kan een accu niet worden geladen, wordt de accu overgeslagen en wordt het laadproces bij de volgende accu voortgezet. De laadtijd is afhankelijk van diverse invloeden, zoals bijv. de temperatuur van de accu of de omgevingstemperatuur. De werkelijke laadtijd kan afwijken van de aangegeven laadtijd. De laadtijd staat onder www.stihl.com/charging- times weergegeven. Als de netstekker op een contactdoos is aangesloten en de accu in de acculader wordt geplaatst, start de laadprocedure automatisch. Als de accu volledig is geladen, schakelt de acculader automatisch uit. Tijdens het laden worden de accu en de acculader warmer. De acculader is voorzien van een ingebouwde ventilator, die tijdens het laden automatisch kan inschakelen en uitschakelen.

Nederlands 7 Accu aanbrengen en wegnemen► Netstekker (6) in een goed bereikbare contactdoos (7) aansluiten.De acculader (3) voert een zelftest uit. Alle leds (4) branden ca. 1 seconde lang groen en ca. 1 seconde lang rood.► Aansluitkabel (5) aanbrengen.► Accu (2) plaatsen.De led (4) voor de betreffende accuschacht brandt groen. De leds (1) op de accu branden groen en de accu (2) wordt geladen.► Als de led (4) voor de betreffende accuschacht en de leds (1) op de accu niet meer branden: de accu (2) is volledig geladen en kan uit de acculader (3) worden genomen.► Als de acculader (3) niet meer wordt gebruikt: netstekker (6) uit de contactdoos (7) trekken.

6.3 Laadtoestand weergeven

► Druktoets (1) indrukken.De leds (2) op de acculader en de leds (3) op de accu's worden geactiveerd en tonen de status van de acculader en de laadtoestand van de accu.

6.4 Leds op de acculader

De leds geven de status van de acculader of storingen weer. De leds kunnen groen branden of rood knipperen.Als de led voor de betreffende accuschacht groen brandt, wordt de accu geladen of de accu wacht erop om geladen te worden.► Als de leds rood knipperen: storingen opheffen.In de acculader of in de accu zit een storing.

► Acculader op een vlakke ondergrond plaatsen of zo monteren als in deze handleiding staat beschreven. ► Accu (1) tot aan de aanslag in de accuschacht (2) drukken.De accu (1) klikt vast en is dan vergrendeld.

7 Accu aanbrengen en wegnemen

Nederlands 8 Vervoeren

7.2 Accu verwijderen

► Beide blokkeerhendels (1) indrukken.De accu (2) is ontgrendeld en kan worden verwijderd.

8.1 Acculader vervoeren

► De netsteker uit de contactdoos trekken.► Alle accu's verwijderen.► De aansluitkabel opwikkelen en aan de acculader bevestigen.► Als de acculader in een auto wordt vervoerd en niet vast ingebouwd is: ► De acculader met spanbanden, riemen of een net dusdanig beveiligen, dat de acculader niet kan kantelen en niet kan verschuiven.► Acculaders niet op elkaar stapelen.

9.1 Acculader opbergen

► De netsteker uit de contactdoos trekken.► Accu verwijderen.► De aansluitkabel opwikkelen en aan de acculader bevestigen.► De acculader zo opslaan dat aan de volgende voorwaarden wordt voldaan:– De acculader bevindt zich buiten het bereik van kinderen.– De acculader is schoon en droog.– De acculader bevindt zich in een gesloten ruimte.– De acculader is losgekoppeld van de accu.– De acculader is niet opgehangen aan de aansluitkabel of aan de houder (1) van de aansluitkabel.– De acculader staat bloot aan temperaturen tussen +5°C en +40°C.

10.1 Acculader reinigen

► De netsteker uit de contactdoos trekken.► De acculader met een vochtige doek reinigen.► Reinig de ventilatiesleuven met een kwast.► Vreemde voorwerpen uit de accuschacht verwijderen en de accuschacht met een vochtige doek reinigen.► Elektrische contacten in de accuschacht met een kwast of een zachte borstel reinigen. 8 Vervoeren 9 Opslaan

Nederlands 11 Onderhoud en reparatie

11.1 Acculader onderhouden en repareren

De gebruiker kan de acculader niet zelf onderhouden en repareren. ► Als er onderhoudswerkzaamheden aan de acculader moeten worden uitgevoerd, of als deze defect of beschadigd is: contact opnemen met de STIHL dealer. ► Als de aansluitkabel defect of beschadigd is: de acculader niet gebruiken en de aansluitkabel door een STIHL dealer laten vervangen. 11 Onderhoud en reparatie0458-829-9921-A

Nederlands 12 Storingen opheffen

12.1 Storingen in de acculader verhelpen

12 Storingen opheffen Storing Leds op de acculader Leds op de accu Oorzaak Oplossing De accu wordt niet opgeladen. De led voor de betreffende accuschacht brandt groen. 1 led op de accu brandt rood. De accu is te warm of te koud. ► Accu in de acculader laten zitten. De laadprocedure start automatisch zodra het toelaatbare temperatuurbereik is bereikt. De led voor de betreffende accuschacht brandt rood. De elektrische aansluiting tussen de acculader en de accu is onderbroken. ► Accu verwijderen. ► Elektrische contacten in de accuschacht reinigen. ► Accu plaatsen. 4 leds bij de accu knipperen rood. In de accu zit een storing. ► De accu niet gebruiken en contact opnemen met een STIHL dealer. De led voor de betreffende accuschacht brandt of knippert niet wanneer de accu wordt aangebracht. In de acculader zit een storing. ► Acculader niet gebruiken en contact opnemen met een STIHL dealer. 2 of 4 leds knipperen rood. In de acculader zit een storing. ► Acculader niet gebruiken en contact opnemen met een STIHL dealer. De acculader voert geen zelftest uit. De leds branden niet ca. 1 seconde lang groen en ca. 1 seconde lang rood. De elektrische verbinding met de acculader werd kortstondig onderbroken. ► De netsteker uit de contactdoos trekken. ► 1 minuut wachten. ► De netstekker in de contactdoos steken.0458-829-9921-A

Nederlands 13 Technische gegevens

13.1 Acculader STIHL AL 301-4

– Nominale spanning: zie typeplaatje – Frequentie: zie typeplaatje – Nominaal vermogen: zie typeplaatje – Laadstroom: zie typeplaatje – Toelaatbaar temperatuurbereik voor gebruik en opslag: +5 °C tot + 40 °C De laadtijden zijn onder www.stihl.com/charging-times weergegeven.

Als gebruik wordt gemaakt van een verlengkabel, moeten de aders, afhankelijk van de spanning en de lengte van de verlengkabel minimaal de volgende doorsnede hebben: Als de nominale spanning op het typeplaatje 220 V tot 240 V bedraagt: – Kabellengte tot 20 m: AWG 15/1,5 mm² – Kabellengte 20 m tot 50 m: AWG 13/2,5 mm² Als de nominale spanning op het typeplaatje 100 V tot 127 V bedraagt: – Kabellengte tot 10 m: AWG 14/2,0 mm² – Kabellengte 10 m tot 30 m: AWG 12/3,5 mm²

REACH staat voor een EG voorschrift voor de registratie, classificatie en vrijgave van chemicaliën. Informatie met betrekking tot het voldoen aan het REACH- voorschrift is onder www.stihl.com/reach weergegeven.

14.1 Onderdelen en toebehoren

STIHL adviseert alleen originele STIHL onderdelen en origineel STIHL toebehoren te gebruiken. Reserveonderdelen en toebehoren van andere fabrikanten kunnen door STIHL wat betreft betrouwbaarheid, veiligheid en geschiktheid ondanks continue marktobservatie niet worden beoordeeld en STIHL kan ook niet borg staan voor het gebruik ervan. Originele STIHL onderdelen en origineel STIHL toebehoren zijn leverbaar via de STIHL dealer.

15.1 Acculader milieuvriendelijk afvoeren

Informatie betreffende het milieuvriendelijk verwerken/afvoeren is verkrijgbaar bij de STIHL dealer. ► De acculader en verpakking volgens voorschrift en milieuvriendelijk afvoeren.

16.1 Opmerking conformiteit acculaders

Deze acculader werd in overeenstemming met de volgende richtlijnen geproduceerd en gedistribueerd: 2014/35/EU, 2014/30/EU en 2011/65/EU. Het productiejaar, het productieland en het machinenummer staan vermeld op de acculader. 13 Technische gegevens 14 Onderdelen en toebehoren Deze symbolen kenmerken de originele STIHL onderdelen en het originele STIHL toebehoren. 15 Milieuverantwoord afvoeren 16 EU-conformiteitsverklaring0458-829-9921-A
