GEBRUIKSAANWIJZING AR 3000 L STIHL
178 - 193 Handleiding
1 Voorwoord....178
2 Informatie met betrekking tot deze handleiding.... 179
3 Overzicht....179
4 Veiligheidsinstructies.... 180
5 Accu klaar maken voor gebruik....184
6 Accu laden, leds en signaaltonen...... 184
7 Bluetooth®-interface activeren en deactive-ren....185
8 Accu plaatsen.... 185
9 Accu voor de gebruiker instellen......186
10 Accu controlleren/testen.... 187
11 Werken met de accu.... 188
12 Accu aansluiten en loskoppelen.... 188
13 Na de werkzaamheden.... 189
14 USB-apparaat aansluiten en laden...... 189
15 Vervoeren.... 189
16 Opslaan....190
17 Reinigen....190
18 Onderhoud en reparatie....190
19 Storingen opheffen....191
20 Technische gegevens.... 192
21 Onderdelen en toebehoren.... 192
22 Milieuverantwoord afvoeren....192
23 EU-conformiteitsverklaring....193
24 UKCA-conformiteitsverklaring....193
1 Voorwoord
Geachte cliënt(e),
Wij zijn blij dat u hebt gekozen voor STIHL. Wij ontwikkelen en produceren onze producten in topkwaliteit in overeenstemming met de behoeften van onze klanten. Zo ontstaan producten met een hoge betrouwbaarheid, ook bij extreme belasting.
STIHL staat ook voor service met topkwaliteit. Onze dealers staan garant voor deskundig advies en instructie alsmede een uitgebreide technische begeleiding.
STIHL kiest uitdrukkelijk voor een duurzame en verantwoordelijke omgang met de natuur. Deze gebruiksaanwijzing is voor u bedoeld als ondersteuning om uw STIHL-product gedurende een lange levensduur veilig en milieuvriendelijk te gebruiken.
Wij danken u voor uw vertrouwen in ons en wensen u veel plezier met uw STIHL product.
Dr. Nikolas Stihl
BELANGRIJK! VOOR GEBRUIK GOED DOORLEZEN EN BEWAREN.
2 Informatie met betrekking tot deze handleiding
2.1 Geldende documenten
De lokale veiligheidsvoorschriften zijn van kracht.
- Lees naast deze handleiding de volgende documenten, zorg dat u alles begrijpt en bewaar ze:
- Handleiding van het gebruikte STIHL accu-product
- Handleiding acculaders STIHL AL 301, 301-4, 500
- veiligheidsinformatie voor STIHL accu's en producten met een ingebouwde accu: www.stihl.com/safety-data-sheets
Meer informatie over STIHL connected, compatibele producten en veelgestelde vragen is te vinden op www.connect.stihl.com of is verkrijgbaar bij een STIHL dealer.
Het Bluetooth®-woordlogo en de -beeldmerken (logo's) zijn geregistreerde handelsmerken en eigendom van Bluetooth SIG, Inc. Elk gebruik van dit woordlogo/beeldmerk door STIHL gebeurt onder licentie.
De accu is uitgerust met een Bluetooth®-interface. Er moet rekening worden gehouden met plaatselijke gebruiksbeperkingen (bijv. in vliegtui-gen of ziekenhuizen).
2.2 Aanduiding van de waarschu- wingen in de tekst
WAARSCHUWING
■ De aanwijzing duidt op gevaren die kunnen leiden tot ernstig letsel of zelfs tot de dood.
- De genoemde maatregelen kunnen ernstig letsel of de dood voorkomen.
LET OP
■ De aanwijzing duidt op gevaren die kunnen leiden tot materiële schade.
- De genoemde maatregelen kunnen materielle schade voorkomen.
2.3 Symbolen in de tekst
Dit symbool verwijst naar een hoofdstuk in deze handleiding.
Bij dit hoofdstuk is een video beschikbaar.
3 Overzicht

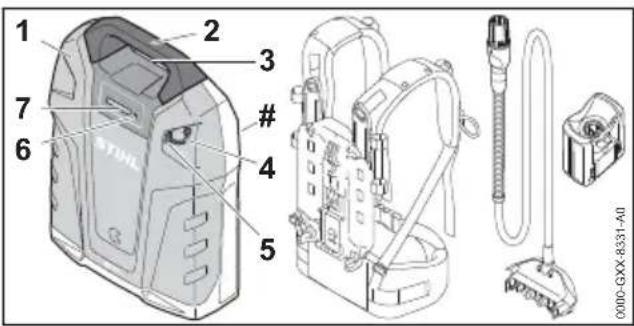

3.1 Accu
De accu voorziet een STIHL accuproduct van energie.
2 Handgreep
De handgreep dient voor het dragen van de accu.
3 Bus
De bus dient voor het aansluiten van de stekker.
4 Stoppen
De stop dekt de USB-aansluiting af.
5 USB-aansluiting
De USB-aansluiting dient voor het aansluiten van een USB-kabel of een USB-adapter.
6 Druktoets
De druktoets activeert de leds en de akoestische signalen van de accu. De druktoets activeert en deactiveert de Bluetooth®-interface.
7 Leds
De leds geven de laadtoestand van de accu, storingen, alsmede de activering en deactive-ring van de Bluetooth®-interface weer.
# Typeplaatje met machinenummer

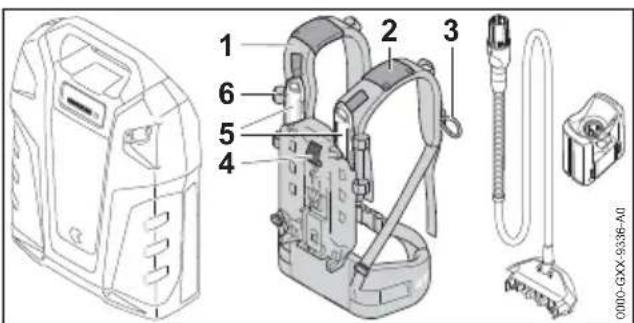

3.2 Draagsysteem
Het draagsysteem behoort niet tot de leverings- omvang van de accu.
1 Draagsysteem
Het draagsysteem verdeelt het gewicht van de accu over het lichaam en houdt de aan-sluitkabel op zijn plaats.
2 Geleiding
De geleiding houdt de aansluitkabel op het draagstel op zijn plaats.
3 Lus
De lus houdt de stekker van de aansluitkabel op het draagsysteem op zijn plaats.
4 Hendel
De hendel bevestigt de accu aan het draagsysteem.
5 Zaagblad
De rail maakt het mogelijk in te stellen op de lichaamsgrootte van de gebruiker.
6 Gesp
De gesp houdt de aansluitkabel op het draagsysteem op zijn plaats.

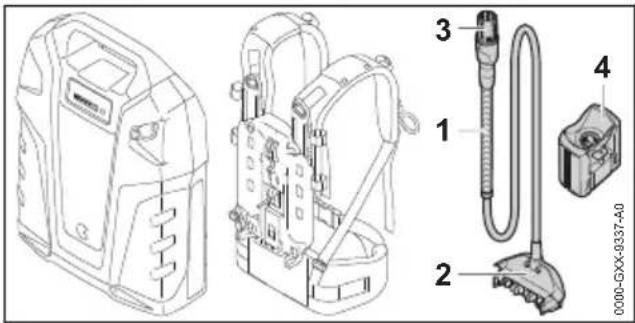

3.3 Aansluitkabel en adapter AP
De aansluitkabel en de adapter AP behoren niet tot de leveringsomvang van de accu.
De aansluitkabel verbindt de accu met een STIHL accuproduct via de bus of de adapter AP.
2 Steker
De stekker zorgt voor de aansluiting van de aansluitkabel met de accu.
3 Stekker van de aansluitkabel
De stekker van de aansluitkabel zorgt voor de aansluiting van de aansluitkabel met een STIHL accuproduct met een bus of de AP-adapter.

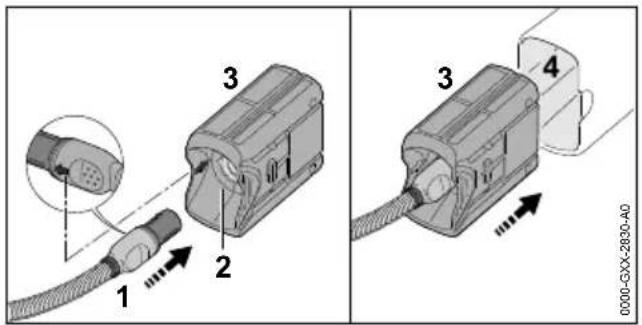

4 Adapter AP
De adapter AP zorgt voor de verbinding van de accu met een STIHL accuproduct dat is voorzien van een accuschacht voor de STIHL AP-accu.
3.4 Pictogrammen
De pictogrammen kunnen op de accu staan en hebben de volgende betekenis:
4 leds knipperen rood. In de accu bevindt zich een storing.
De accu is voorzien van een Bluetooth®-interface en kan met de STIHL connected app worden verbonden.
De gegevens naast het pictogram duiden op de energie-inhoud van de accu volgens specificatie van de fabrikant van de accu-cellen. De energie-inhoud die tijdens het gebruik beschikbaar is, is geringer.
Het product niet met het huisvuil afvoeren.
4 Veiligheidsinstructies
4.1 Waarschuwingssymbolen
De waarschuwingssymbolen op de accu hebben de volgende betekenis:
Op de veiligheidsinstructies en de maatregelen hiervoor letten.
De handleiding lezen, begrijpen en bewaren.
Accu beschermen tegen hitte en vuur.
De accu niet onderdompelen in vloeistoffen.
Het toelaatbare temperatuurbereik van de accu aanhouden.
4.2 Gebruik conform de voorschriften
Een accu STIHL AR L voorziet de volgende STIHL accuproducten van energie:
- accuproduct met stekkerbus,
- accuproduct met accuschacht voor accu's STIHL AP,
4 Veiligheidsinstructies Nederlands
- accuproduct met accuhouder voor accu's STIHL AR L.
De accu kan in de regen worden gebruikt.
De accu mag alleen worden gebruikt voor werkzaamheden op de grond of een hoogwerker.
De accu mag niet worden gebruikt voor accugazonmaaiers met een accuschacht voor accu's STIHL AP.
Tijdens de werkzaamheden wordt de accu met het draagsysteem op de rug gedragen of zodanig aangesloten op een accuproduct als staat beschreven in de handleiding van het accuproduct.

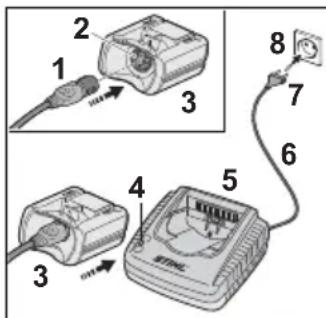

De accu wordt met behulp van een acculader AL 301, AL 301-4 of AL 500 geladen.
De accu kan in combinatie met de STIHL connected-app informatie over de accu personaliseren en overdragen door middel van de Bluetooth®-technologie.
⚠ WAARSCHUWING
■ Producten en acculaders die niet door STIHL voor de accu zijn vrijgegeven, kunnen leiden tot ongevallen en kans op brand en explosie. Personen kunnen ernstig of dodelijk letsel oplopen en er kan materiële schade ont-staan.
- Gebruik de accu alleen in combinatie met de volgende STIHL accuproducten:
– accuproduct met stekkerbus,
- accuproduct met accuschacht voor accu's STIHL AP,
- accuproduct met accuhouder voor accu's STIHL AR L.
▶ Laad de accu met behulp van een acculader STIHL AL 301, AL 301-4 of AL 500.
■ Als de accu niet volgens de voorschriften wordt gebruikt, kunnen situaties ontstaan waarbij het gevaar voor ernstig of dodelijk letsel aanwezig is. Bovendien kan er materiële schade ontstaan.
- Gebruik de accu zo als staat beschreven in deze handleiding, de STIHL connected app en bij www.connect.stihl.com.
4.3 Eisen aan de gebruiker
⚠ WAARSCHUWING
- Gebruikers die niet zijn geïnstrueerd kunnen de gevaren van de accu, het draagsysteem, de aansluitkabel en de adapter AP niet herkennen of niet inschatten. De gebruiker of
andere personen kunnen ernstig of zelfs dode- lijk letsel oplopen.
- De handleiding lezen, begrijpen en bewaren.
- Als de accu, het draagsysteem, de aansluit-kabel of de adapter AP aan een andere persoon worden overhandigd: de handleiding meegeven.
-
Indien er onduidelijkheden bestaan: contact opnemen met een STIHL dealer.
▶ Controleren of de gebruiker aan de volgende eisen voldoet: -
De gebruiker is uitgerust.
- De gebruiker is lichamelijk, sensorisch en geestelijk in staat de accu, het draagsysteem, de aansluitkabel en de adapter AP in gebruik te nemen en hier-mee te werken. Als de gebruiker lichamelijk, sensorisch of geestelijk beperkt is, mag de gebruiker slechts onder toe-zicht van of na instructie door een hier-toe verantwoordelijke of bevoegde persoon hiermee werken.
- De gebruiker kan de gevaren van de accu, het draagsysteem, de aansluitkabel en de adapter AP herkennen en inschatten.
- De gebruiker is meerderjarig of de gebruiker wordt overeenkomstig de nationale regelgeving onder toezicht onderwezen in een beroep.
- De gebruiker is geïnstrueerd door een STIHL dealer of een hiertoe bevoegd persoon, voordat deze voor de eerste keer de accu, het draagsysteem, de aansluitkabel en de adapter AP in gebruik neemt.
- De gebruiker verkeert niet onder invloed van alcohol, medicamenten of drugs.
4.4 Werkgebied en omgeving
⚠ WAARSCHUWING
■ Buitenstaanders, kinderen en dieren kunnen de gevaren van de accu, het draagsysteem, de aansluitkabel en de accu-adapter niet herkennen en ook niet inschatten. Buitenstaanders, kinderen en dieren kunnen ernstig letsel oplopen.
- Buitenstaanders, kinderen en huisdieren op afstand houden.
▶ Laat de accu niet zonder toezicht achter.
- Zorg ervoor dat kinderen niet met de accu, het draagsysteem, de aansluitkabel en de accu-adapter kunnen spelen.
- De accu is niet beschermd tegen alle invloeden van buitenaf. Als de accu blootstaat aan bepaalde invloeden van buitenaf kan de accu in brand vliegen, exploderen of onherstelbaar beschadigd raken. Personen kunnen ernstig letsel oplopen en er kan materiële schade ontstaan.
- De accu tegen hitte en vuur beschermen.
▶ De accu niet in het vuur werpen.
- De accu gebruiken en bewaren bij temperaturen tussen de - 10 °C en + 50 °C.
- De accu niet onderdompelen in vloeistoffen.
- De accu bij kleine metalen voorwerpen van- daan houden.
- De accu niet blootstellen aan hoge druk.
▶ De accu niet in de magnetron plaatsen. - De accu tegen chemicaliën en zouten beschermen.
4.5 Veilige staat
De accu, het draagsysteem, de aansluitkabel en de adapter AP verkeren in de veilige staat als aan de volgende voorwaarden is voldaan:
- De accu, het draagsysteem, de aansluitkabel en de adapter AP zijn niet beschadigd.
- De accu, het draagsysteem, de aansluitkabel en de adapter AP zijn schoon en droog.
- De accu functioneert en is niet gemodificeerd.
- Er zijn geen wijzigingen aangebracht aan het draagsysteem, de aansluitkabel en de adapter AP.
- Originele STIHL toebehoren voor deze accu en dit draagsysteem zijn gemonteerd.
- Het toebehoren is correct gemonteerd.
⚠ WAARSCHUWING
In een niet veilige staat kan de accu niet meer correct functioneren. Personen kunnen ernstig letsel oplopen.
- Alleen met een onbeschadigde en goed werkende accu werken.
▶ Een beschadigde of defecte accu niet laden.
▶ Met een onbeschadigd draagsysteem, een onbeschadigde aansluitkabel en een onbeschadigde adapter AP werken.
- Als de accu, het draagsysteem, de aansluitkabel of de adapter AP vervuild of nat zijn: de accu, het draagsysteem, de aansluitkabel en adapter AP reinigen en laten drogen.
- Geen wijzigingen aanbrengen aan de accu, het draagsysteem, de aansluitkabel en adapter AP.
- Geen voorwerpen in de openingen van de accu of de adapter steken.
▶ Elektrische contacten van de accu of de adapter AP niet met metalen voorwerpen met elkaar verbinden en kortsluiten.
▶ Accu niet openmaken.
▶ Alleen originele STIHL toebehoren voor deze accu en dit draagsysteem gebruiken.
- Het toebehoren monteren zoals in deze gebruiksaanwijzing of in de gebruiksaanwijzing van het toebehoren beschreven staat.
- Versleten of beschadigde stickers vervangen.
■ Uit een beschadigde accu kan vloeistof weg-lekken. Als de vloeistof in contact komt met de huid of de ogen, kunnen de huid of de ogen geïrriteerd raken.
- Contact met de vloeistof voorkomen.
- Als contact met de huid heeft plaatsgevonden: was de betreffende plekken op de huid met veel water en zeep.
- Als contact met de ogen heeft plaatsgevonden: was de ogen ten minste 15 minuten met veel water en raadpleeg een arts.
■ Een beschadigde of defecte accu kan een ongewone geur veroorzaken, roken of branden. Personen kunnen ernstig of dodelijk letsel oplopen en er kan materiële schade ontstaan.
- Als de accu een ongewone geur afgeeft of rookt: de accu van de rug nemen, de accu niet verder gebruiken en weghouden van brandbare stoffen.
- Als de accu brandt: de accu met een brandblusser of water proberen te blussen.
Contact met stroomvoerende componenten kan ontstaan door de volgende oorzaken:
– De aansluitkabel is beschadigd.
- De stekker van de aansluitkabel of de verbindingsstekker voor de accu zijn beschadigd.
– De adapter AP is beschadigd.
⚠ WAARSCHUWING
■ Contact met stroomvoerende componenten kan leiden tot een stroomschok. De gebruiker kan ernstig of dodelijk letsel oplopen.
▶ Controleren of de aansluitkabel, de stekker van de aansluitkabel, de verbindingsstekker
4 Veiligheidsinstructies Nederlands
voor de accu en de adapter AP niet zijn beschadigd.
■ Een verkeerd aangebrachte aansluitkabel kan worden beschadigd. Personen kunnen letsel oplopen en de aansluitkabel kan worden beschadigd.
▶ De aansluitkabel zo plaatsen dat het gereedschap van het accuproduct niet in contact kan komen met de aansluitkabel.
- De aansluitkabel zo aanbrengen dat deze niet in een knik wordt gelegd of kan worden beschadigd.
- Als de aansluitkabel ineengestrengeld is: de aansluitkabel ontwarren.
4.6 Werken
⚠ WAARSCHUWING
■ De gebruiker kan in bepaalde situaties niet meer geconcentreerd werken. De gebruiker kan struikelen, vallen en ernstig letsel oplopen.
▶ Rustig en met overleg werken.
- Als de lichtomstandigheden en het zicht slecht zijn: niet met de accu werken.
▶ Op obstakels letten.
▶ Staand op de grond werken en het evenwicht behouden. Als er op hoogte moet worden gewerkt: een hoogwerker gebruiken.
- Wanneer vermoeidheidsverschijnselen optreden: een pauze inlassen.
■ Als de werking van de accu zich tijdens de werkzaamheden wijzigt, of geheel afwijkt van het normale gedrag of er korte snel opeenvolgende signaaltonen klinken, kan de accu zich in een onveilige staat bevinden. Personen kunnen ernstig letsel oplopen en er kan materiële schade ontstaan.
- De werkzaamheden beëindigen, de accu van de rug nemen en contact opnemen met een STHIL dealer.
- Als de accu een ongewone geur afgeeft of rookt: de accu van de rug nemen, de accu niet gebruiken en weghouden van brandbare stoffen.
In een gevaarlijke situatie kan de gebruiker in paniek raken en het draagsysteem niet afdoen. De gebruiker kan hierdoor ernstig letsel oplopen.
- Het afdoen van het draagsysteem oefenen.

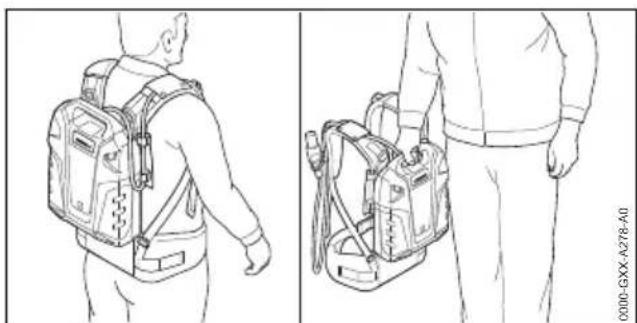

4.7 Vervoer
⚠ WAARSCHUWING
- De accu is niet beschermd tegen alle invloeden van buitenaf. Als de accu aan bepaalde invloeden van buitenaf wordt blootgesteld, kan de accu worden beschadigd en kan er materiele schade ontstaan.
▶ Een beschadigde accu niet vervoeren.
■ Tijdens het vervoer kan de accu omvallen of verschuiven. Personen kunnen letsel oplopen en er kan beschadiging optreden.
- De accu in de verpakking zo verpakken dat deze niet kan bewegen.
▶ Borg de verpakking zo dat deze niet kan vallen en verschuiven.
4.8 Opslag
⚠ WAARSCHUWING
■ Kinderen kunnen de gevaren van de accu niet herkennen en ook niet inschatten. Kinderen kunnen ernstig letsel oplopen.
- De accu buiten het bereik van kinderen opslaan.
■ De accu is niet beschermd tegen alle invloeden van buitenaf. Als de accu aan bepaalde invloeden van buitenaf wordt blootgesteld, kan de accu onherstelbaar worden beschadigd.
▶ De accu schoon en droog opslaan.
- De accu in een gesloten ruimte opslaan.
- De accu gescheiden van het product opslaan.
▶ Als de accu in de acculader wordt bewaard: de netstekker uit het stopcontact trekken en de accu met een laadniveau tussen 30% en 45% bewaren (2 groene leds).
▶ Berg de accu bij temperaturen tussen de -10 °C en + 50 °C op.
■ De aansluitkabel is niet bedoeld om de accu daaraan te dragen of op te hangen. De aansluitkabel en de accu kunnen worden beschadigd.
- Wikkel de aansluitkabel als een lus op en bevestigd deze aan de accu.
4.9 Reiniging, onderhoud en reparatie
⚠ WAARSCHUWING
■ Agressieve reinigingsmiddelen, het reinigen met een waterstraal of puntige voorwerpen kunnen de accu, het draagsysteem, de aansluitkabel en de adapter AP beschadigen. Als de accu, het draagsysteem, de aansluitkabel
Nederlands 5 Accu klaar maken voor gebruik
of de adapter AP niet op de juiste wijze werd gereinigd, kunnen componenten niet meer correct functioneren en kunnen de veiligheids-inrichtingen zijn uitgeschakeld. Personen kunnen ernstig letsel oplopen.
- De accu, het draagsysteem, de aansluitkabel en de adapter AP zo reinigen als staat beschreven in deze handleiding.
- Als de accu, het draagsysteem, de aansluitkabel of de adapter AP niet op de juiste wijze werden onderhouden of gerepareerd, kunnen componenten niet meer correct functioneren en kunnen de veiligheidsinrichtingen zijn uitgeschakeld. Personen kunnen ernstig of dodelijk letsel oplopen.
Accu, draagsysteem, aansluitkabel en adapter AP niet zelf onderhouden of repareren. - Als de accu, het draagsysteem, de aansluit-kabel of de adapter AP moeten worden onderhouden of gerepareerd: contact opne-men met een STIHL dealer.
5 Accu klaar maken voor gebruik
5.1 Accu klaar maken voor gebruik
Voorafgaand aan de werkzaamheden moeten altijd de volgende stappen worden gezet:
▶ Leds en signaaltonen controleren, 📄 6.3
▶ Accu volledig laden, 6.1
Accu reinigen, 17.1
- Als de aansluitkabel wordt gebruikt:
- De contactvlakken van de aansluitkabel reinigen, 17.2
- Aansluitkabel inbouwen of de accu en de aansluitkabel inbouwen in het draagsysteem, 8
▶ Controleren dat de accu zich in de veilige staat bevindt, 4.5.
▶ Als het draagsysteem, de aansluitkabel en de adapter AP worden gebruikt: Controleren dat het draagsysteem, de aansluitkabel en de adapter AP zich in de veilige staat bevinden, 4.5.
- Als deze handelingen niet kunnen worden uitgevoerd: de accu niet gebruiken en contact opnemen met een STIHL dealer.
5.2 Accu verbinden met de STIHL connected app
▶ Activeer de Bluetooth®-interface op het mobiele eindapparaat.
▶ Activeer de Bluetooth®-interface op de accu, 7.1.
▶ Download de STIHL connected app vanuit de App Store op het mobiele eindapparaat en maak een account aan.
▶ STIHL connected app openen en aanmelden.
Accu toevoegen in de STIHL connected app en de aanwijzingen op het beeldscherm opvolgen.
Contactmogelijkheden en meer informatie zijn te vinden op https://support.stihl.com of in deS-TIHL connected app.
De STIHL connected app is afhankelijk van de markt beschikbaar.
6 Accu laden, leds en sig- naaltonen
6.1 Accu laden
De laadtijd is afhankelijk van diverse invloeden, zoals bijv. de temperatuur van de accu of de omgevingstemperatuur. De werkelijke laadtijd kan afwijken van de aangegeven laadtijd. De laadtijd is te vinden op www.stihl.com/charging-times.
Als de netstekker in een contactdoos is aangesloten en de adapter AP in de acculader wordt geplaatst, start de laadprocedure automatisch. Als de accu volledig is geladen, schakelt de acculader automatisch uit.
Tijdens het laden worden de accu en de acculader warmer.
De acculaders STIHL AL 301, 301-4 en AL 500 zijn voorzien van een ingebouwde ventilator, die tijdens het laden automatisch kan inschakelen en uitschakelen.
- Aansluitkabel inbouwen of de accu en de aansluitkabel inbouwen in het draagsysteem
- Netstekker (7) in een goed bereikbare contactdoos (8) aansluiten.
De acculader (5) voert een zelftest uit. De led (4) brandt ca. 1 seconde lang groen en ca. 1 seconde lang rood.
▶ Aansluitkabel (6) aanbrengen.
7 Bluetooth®-interface activeren en deactiveren Nederlands
▶ Stekker (1) van de aansluitkabel aan de accu aansluiten op de bus (2) van de adapter AP (3).
- Adapter AP (3) in de geleidingen van de acculader (5) plaatsen en tot aan de aanslag hierin drukken.
De led (4) brandt groen. De leds op de accu branden groen en de accu wordt geladen.
- Als de led (4) en de leds op de accu niet meer branden: de accu is volledig geladen en de adapter AP (3) kan uit de acculader (5) worden genomen.
- Als de acculader (5) niet meer wordt gebruikt: de netstekker (7) uit de contactdoos (8) trekken.

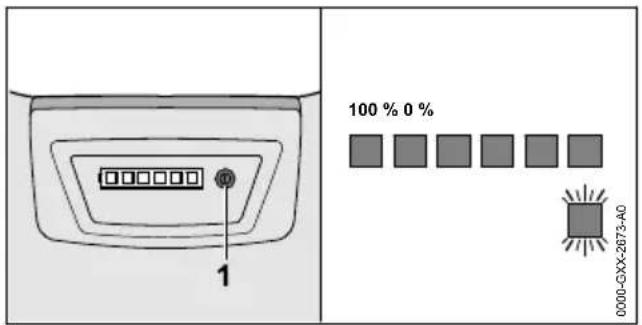

6.2 Laadtoestand weergeven
De leds branden ca. 5 seconden lang groen en geven de laadtoestand weer. Er klinkt een kort signaal.
- Als de rechter led groen knippert en zes lange signaaltonen hoorbaar zijn: Accu laden.
6.3 Leds en signaaltonen
De leds en signaaltonen kunnen de volgende informatie over de accu weergeven:
- Laadtoestand
- Activering en deactivering van de Bluetooth®-interface
- Storingen
De leds kunnen groen of rood branden of knipperen. De rechter led kan daarnaast blauw branden of knipperen. De signaaltonen kunnen kort of lang klinken.
Als de leds groen branden of knipperen en er een korte signaaltoon klinkt, wordt de laadtoe-stand weergegeven.
- Als de rechter led op de accu groen knippert en zes lange signaaltonen hoorbaar zijn: Accu laden.
- Als de leds rood branden of knipperen en er geen signaaltoon klinkt: storingen opheffen, 19.1
In het accuproduct of in de accu zit een storing.
- Als de vier rechter leds op de accu rood knipperen en er korte snel opeenvolgende signaaltonen hoorbaar zijn: storingen opheffen, 19.1.
In de accu zit een storing.
Als de rechter led op de accu blauw brandt en er drie korte signaaltonen hoorbaar zijn: de Bluetooth®-interface op de accu wordt geactiveerd, 7.1.
Als de rechter led op de accu blauw knippert en er drie korte signaaltonen hoorbaar zijn: de Bluetooth®-interface op de accu wordt gedeactiveerd, 17.2.
7 Bluetooth®-interface activeren en deactiveren
7.1 Bluetooth®-interface activeren
▶ Druk de druktoets in en houd deze ingedrukt tot de rechter LED gedurende ca. 3 seconden blauw brandt en er drie korte signaaltonen klinken.
De Bluetooth®-interface op de accu is geactiveerd.
7.2 Bluetooth ^® -interface deactive-ren
▶ Druk de druktoets in en houd deze ingedrukt tot de rechter LED zes keer blauw knippert en er drie korte signaaltonen klinken.
De Bluetooth®-interface op de accu is gedeactiveerd.
8 Accu plaatsen

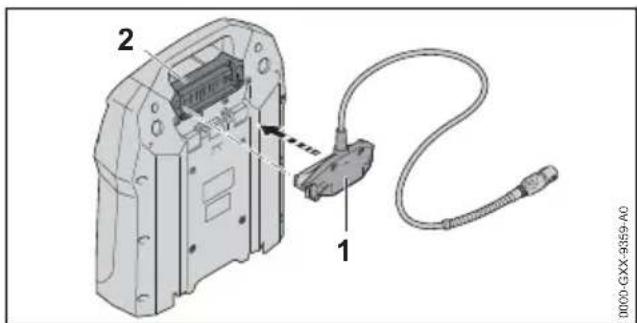

8.1 Aansluitkabel monteren
- Stekker (1) zo uitlijnen dat de aansluitkabel naar boven is gericht.
▶ Stekker (1) in de bus (2) steken.
Nederlands 9 Accu voor de gebruiker instellen
8.2 Accu en aansluitkabel aan het draagsysteem inbouwen en uit-bouwen
8.2.1 Accu en aansluitkabel inbouwen in het draagsysteem


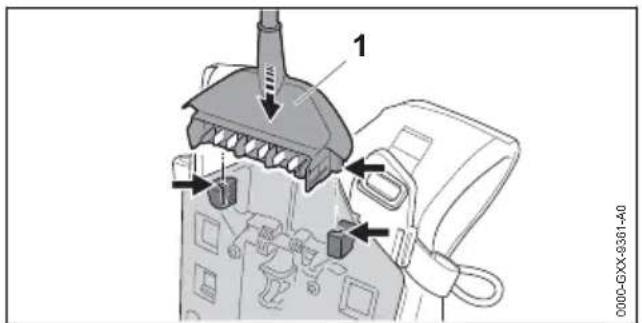

1 0000-GXX-9361-40▶ Stekker (1) aanbrengen.


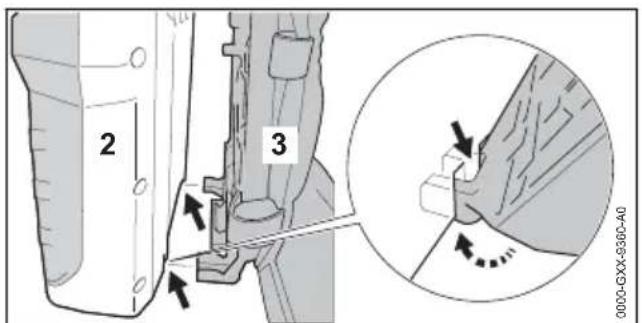

2 3 0000-GXX-9360-A0Accu (2) zo op het draagsysteem (3) plaatsen, dat de geleidingen op het draagsysteem (3) in de uitsparingen van de accu (2) vallen.


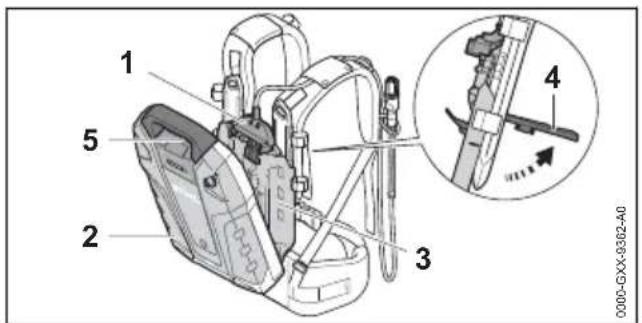

1 2 3 4 5 0000-GXX-9362-A0▶ Hendel (4) omhoog trekken en houden.
- Draagsysteem (3) tegen de accu (2) drukken tot de stekker (1) tegen de bus (5) ligt.

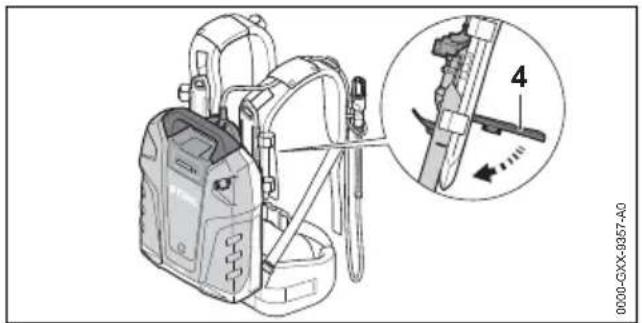

▶ Hendel (4) naar beneden drukken tot deze hoorbaar vastklikt.
8.2.2 Accu en aansluitkabel uitbouwen uit het draagsysteem
▶ Hendel omhoog trekken.
▶ Accu wegnemen.
▶ Stekker wegnemen.
9 Accu voor de gebruiker instellen
9.1 Draagsysteem instellen op de lichaamsgrootte van de gebruiker
Het draagsysteem kan, afhankelijk van de lichaamsgrootte van de gebruiker, worden ingesteld in de standen S, M of L.


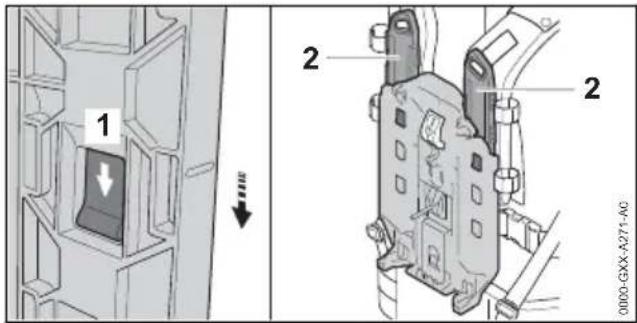

1 2 2 0000-GXX-A271-A0▶ Borgnok (1) indrukken en in de richting van de pijl schuiven.
▶ Rail (2) wegnemen.


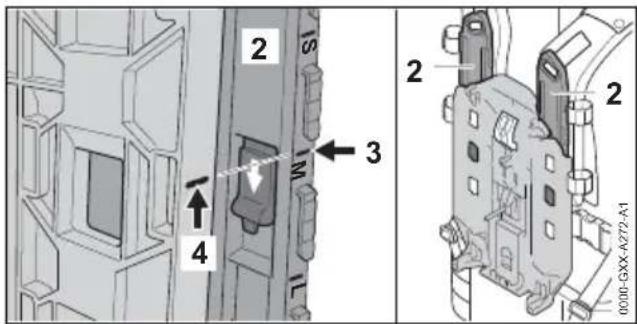

2 Si N 3 4 2 2 0000-GXX-A272-A1- Markering (3) zo uitlijnen met markering (4), dat deze met elkaar gelijk liggen.
▶ Rail (2) aanbrengen.
▶ Rail (2) tegen de richting van de pijl in trekken. De rail (2) wordt vergrendeld met een klik.
▶ Rail (2) op de linker en rechter schouderriem op dezelfde stand instellen.
9.2 Aansluitkabel aanbrengen en afstellen
De aansluitkabel kan, afhankelijk van de lichaamsgrootte van de gebruiker, de verschillende accuproducten en het gebruik worden gemonteerd en afgesteld.


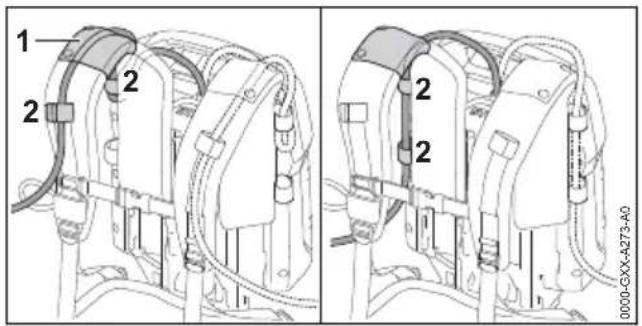

1 2 2 2 0000-CXK-A273-A0De aansluitkabel kan door de hoes (1) op het draagstel en de gespen (2) of aan de zijkant tegen de rugplaat met de gespen (2) worden bevestigd.


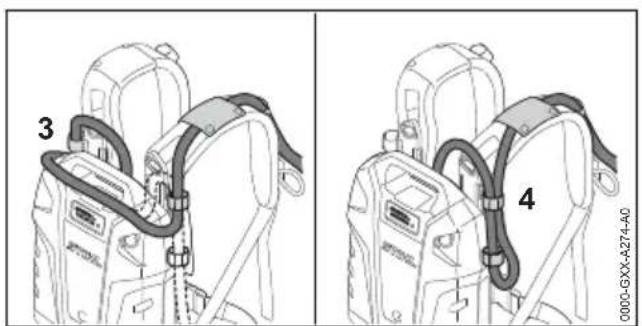

3 4 0000-GXX-A274-A0De lengte van de aansluitkabel kan via een lus op de accu (3) of een lus aan de zijkant (4) worden afgesteld.
- De aansluitkabel zo aanbrengen dat deze zo kort mogelijk is, niet is geknikt en bij de werkzaamheden niet hindert.
9.3 Draagstel omdoen en afleggen

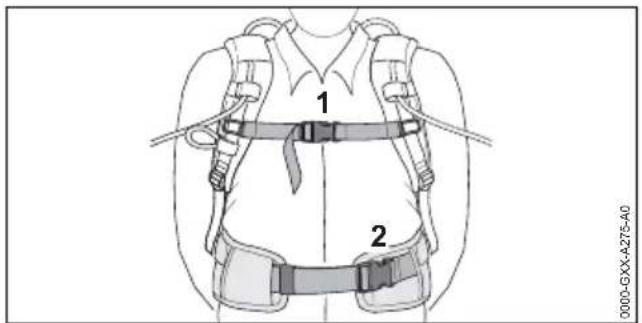

9.3.1 Draagsysteem aanbrengen en afstellen
▶ De accu op de rug plaatsen.
- De sluiting (1) van de borstgordel dichtdrukken.
- De gordel spannen tot de heupgordel op de heup en de rugkussens tegen de rug liggen.
▶ De uiteinden van de heupgordel door de gespen (3 en 4) steken.
9.3.2 Draagsysteem afdoen
▶ De gordels losmaken.
- De sluiting op de borst- en heupgordel openen.
▶ De accu van de rug nemen.
10 Accu controleren/testen
10.1 Leds en signaaltonen controle- ren
▶ Druktoets op de accu indrukken.
De leds branden groen en er klinkt een korte signaaltoon. De laadtoestand wordt weergegeven.
- Als de rechter led groen knippert en zes lange signaaltonen hoorbaar zijn: Accu laden.
- Als de leds niet branden of knipperen of de signaaltoon niet hoorbaar is: de accu niet gebruiken en contact opnemen met een STIHL dealer.
In de accu zit een storing.
11 Werken met de accu
11.1 Werken met de accu
| A |  |  |  |
| B | 2  |  |  |
| C | 3  |  ; |  |
| D | 4  |  |  |
A: Als een accuproduct met bus (1) van energie moet worden voorzien:
Accu (5), draagsysteem (6) en aansluitkabel (7) gebruiken. De accu wordt aan het draagsysteem op de rug gedragen.
B: Als een accuproduct met accuschacht voor accu's STIIHL AP (2) van energie moet worden voorzien:
Accu (5), draagsysteem (6), aansluitkabel (7) en adapter (8) gebruiken. De accu wordt aan het draagsysteem op de rug gedragen.
C: Als een accuproduct voor accu's STIHL AR L (3) van energie moet worden voorzien:
Alleen de accu (5) gebruiken. De accu wordt rechtstreeks in het accuproduct aangebracht.
D: Als de accu moet worden geladen met behulp van een acculader (4):
Accu (5), aansluitkabel (7) en adapter (8) gebruiken. De adapter AP wordt in de acculader aangebracht.
12 Accu aansluiten en loskoppelen
12.2 De accu op een STIHL accu- product met een accuschacht
12.1 Accu aansluiten op een STIHL accuproduct met bus
- De accu zo aansluiten als staat beschreven in de handleiding van het accuproduct.
voor accu's STIHL AP aansluiten
▶ Stekker (1) van de aansluitkabel zo uitlijnen dat de pijl op de stekker (1) van de aansluitkabel in lijn ligt met de pijl op de bus (2) van de adapter AP (3).
▶ Stekker (1) van de aansluitkabel in de bus (2) op de adapter AP (3) steken.
- Adapter AP (3) in de accuschacht (4) steken.
12.3 Accu aansluiten met een STIHL accuproduct voor accu's STIHL AR L
- De accu zo aansluiten als staat beschreven in de handleiding van het accuproduct.
12.4 Accu loskoppelen
▶ Het accuproduct uitschakelen.
▶ Als er een accuproduct met bus wordt gebruikt: De accu zo loskoppelen als staat beschreven in de handleiding van het accuproduct
- Als de adapter AP wordt gebruikt: adapter AP uit de accuschacht nemen.
- Als er een accuproduct voor accu's STIHL AR L wordt gebruikt: de accu zo loskoppelen als staat beschreven in de handleiding van het accuproduct.
13 Na de werkzaamheden
13.1 Na de werkzaamheden
▶ Het accuproduct uitschakelen.
▶ De accu loskoppelen.
- Als de accu, het draagsysteem, de aansluitkabel of de adapter AP nat zijn: accu, draagsysteem, aansluitkabel en adapter AP laten drogen.
- Accu, draagsysteem, aansluitkabel en adapter AP reinigen.
14 USB-apparaat aansluiten en laden

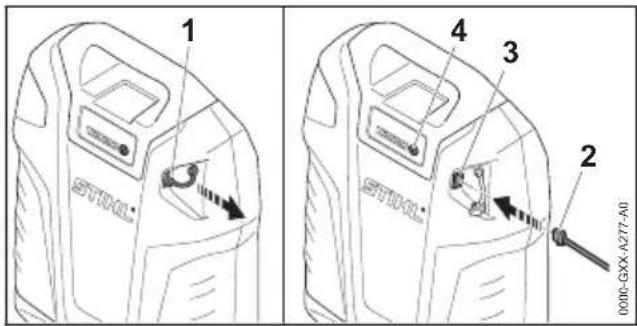

14.1 USB-apparaat aansluiten en laden
▶ Stekker (2) van de USB-kabel in de USB-bus (3) steken.
▶ Druktoets (4) indrukken.
Het USB-apparaat wordt geladen. Als het USB-apparaat niet wordt geladen, is de door de accu ter beschikking gestelde laadstroom te laag, 20.1. Het USB-apparaat kan niet worden geladen.
De USB-kabel moet voor de werkzaamheden worden losgekoppeld. De stop (1) beschermt de USB-bus (3) tegen vocht en vuil.
15 Vervoeren
15.1 Accu vervoeren
▶ Schakel het accuproduct uit.
▶ Koppel de accu los.
- Controleer of de accu in de veilige, goede staat verkeert.
▶ Draag de accu op de rug of aan de hand-greep.
▶ Als de accu in een auto wordt vervoerd: de accu zo borgen dat deze niet kan verschuiven.
- Als de accu wordt verpakt: de accu zo verpakken dat de accu niet kan verschuiven in de verpakking en de verpakking zo bevestigen dat deze niet kan verschuiven.
De accu is onderworpen aan de eisen voor het transport van gevaarlijke goederen. De accu is
geclassificeerd als UN 3480 (lithium-ionaccu's) en is gecontroleerd volgens het UN-handboek Beproevingen en Criteria, deel III, subparagraaf 38.3.
De transportvoorschriften staan vermeld op www.stihl.com/safety-data-sheets.
16 Opslaan
16.1 Accu opbergen
STIHL adviseert de accu bij een laadtoestand tussen 30% en 45% (2 groen brandende leds) op te slaan.
- De accu zo opslaan dat aan de volgende voorwaarden wordt voldaan:
- De accu bevindt zich buiten het bereik van kinderen.
- De accu is schoon en droog.
- De accu bevindt zich in een gesloten ruimte.
- De accu is losgekoppeld van het product.
- Als de accu in de acculader wordt bewaard: de netstekker uit het stopcontact trekken en de accu met een laadniveau tussen 30% en 45% bewaren (2 groene leds).
- De accutemperatuur ligt tussen de - 10 °C en + 50 °C.
LET OP
■ Als de accu niet overeenkomstig de beschrijving in deze handleiding wordt opgeborgen, kan de accu diep ontladen en daardoor onherstelbaar beschadigd raken.
▶ Een lege accu voor het opbergen opladen. STIHL adviseert de accu bij een laadtoe-stand tussen 30% en 45% (2 groen brandende leds) op te bergen.
▶ Berg de accu gescheiden van het product op.
16.2 Draagsysteem, aansluitkabel en adapter AP opslaan
- Het draagsysteem, de aansluitkabel en adapter AP zo opslaan dat aan de volgende voorwaarden wordt voldaan:
- Het draagsysteem, de aansluitkabel en de adapter AP bevinden zich buiten het bereik van kinderen.
- Het draagsysteem, de aansluitkabel en de adapter AP zijn schoon en droog.
- De accu, het draagsysteem of de adapter AP zijn niet opgehangen aan de aansluitkabel.
17 Reinigen
17.1 Accu, draagsysteem, aansluit-kabel en adapter AP reinigen
- Accu, draagsysteem, aansluitkabel en adapter AP reinigen met een vochtige doek.
17.2 Contactvlakken van de aan- sluitkabel reinigen
Bij dit hoofdstuk is een video beschikbaar.
www.stihl.com/sxwjNw
- De stekker van de aansluitkabel uit de bus of de adapter AP trekken.


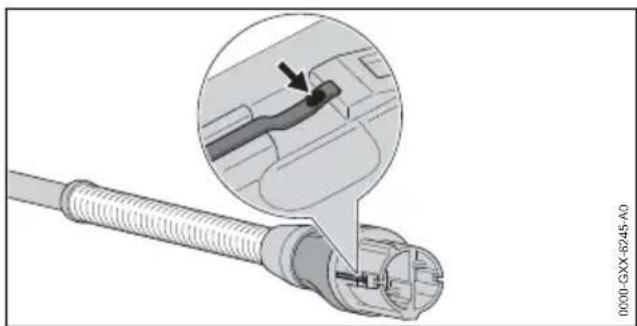

- Als op de contactvlakken een verkleuring (pijl) zichtbaar is: de verkleuring met fijn schuurpapier P 600 afschuren tot de contactvlakken glanzen.
18 Onderhoud en reparatie
18.1 Accu, draagsysteem, aansluit-kabel en adapter AP onderhouden en repareren
De accu, het draagsysteem, de aansluitkabel en de adapter AP behoeven geen onderhoud en kunnen niet worden gerepareerd door de gebruiker.
- Als de accu, het draagsysteem, de aansluitkabel of de adapter AP defect of beschadigd zijn: de accu, het draagsysteem, de aansluitkabel
en de adapter AP niet gebruiken en contact opnemen met een STIHL dealer.
19 Storingen opheffen
19.1 Storingen in de accu of het accuproduct verhelpen
| Storing Leds en s | g-naaltonen | Oorzaak Oplossing | |
| Het accuproduct loopt bij het inschakelen niet aan of schakelt tijdens het gebruik uit. | 1 led knippert groen en er klinken 6 lange signaaltonen. | De laadtoestand van de accu is te laag. | ► Laad de accu zo als staat beschreven in deze handleiding en in de handleiding van de acculader STIHL AL 301, 301-4, 500. |
| 1 led brandt rood. | De accu is te warm of te koud. | ► Koppel de accu los.► Laat de accu afkoelen of opwarmen. | |
| 3 leds knippe-ren rood. | In het accuproduct zit een storing. | ► Koppel de accu los en sluit deze opnieuw aan.► Schakel het accuproduct in.► Als er nog 3 leds rood knipperen: contact opnemen met een STIHL dealer. | |
| 3 leds branden rood. | Het accuproduct is te warm. | ► Koppel de accu los.► Laat het accuproduct afkoelen. | |
| 4 leds knippe-ren rood en korte, snel op elkaar vol-gende signaal-tonen zijn hoor-baar. | In de accu bevindt zich een storing. | ► Haal de accu van de rug.► Koppel de accu los en sluit deze opnieuw aan.► Schakel het accuproduct in.► Als er nog steeds 4 leds rood knipperen en korte, snel op elkaar volgende sig-naaltonen hoorbaar zijn: de accu niet gebruiken, de accu niet vervoeren en contact opnemen met een STIHL dealer. | |
| De elektrische | verbin-ding tussen het accu-product en de accu is onderbroken. | ► Koppel de accu los en sluit deze opnieuw aan.► Als het accuproduct bij het inschakelen nog steeds niet aanloopt of tijdens het gebruik uitschakelt: de contactvlakken van de aansluitkabel reinigen. | |
| Het accuproduct | of de accu is vochtig. | ► Laat het accuproduct of de accu drogen. | |
| De werktijd van het accuproduct is te kort. | De accu is niet | volle-dig opgeladen. | ► Laad de accu volledig, zoals in de hand-leiding van de acculader STIHL AL 301, 301-4, 500 staat beschreven. |
| De levensduur | van de accu is overschreden. | ► Vervang de accu. | |
| De accu kan niet met de STIHL connected app worden gevonden. | De Bluetooth®-inter-face op de accu of het mobiele eindapparaat is gedeactiveerd. | ► Bluetooth®-interface op de accu en op het mobiele eindapparaat activeren. | |
| De afstand tussen | accu en mobiel ein-dapparaat is te groot. | ► Afstand verkleinen, 20.1.► Als de accu nog altijd niet met de STIHL connected app kan worden gevonden: contact met een STIHL dealer opnemen. | |
| Storing Leds en sig-naaltonen | Oorzaak Oplossing | ||
| Na het plaatsen van de accu-adapter in de acculader start de laadprocedure niet. | 1 led brandt rood. | De accu is te warm of te koud. | |
| ► Laat de accu-adapter in de acculader zitten.De laadprocedure start automatisch zodra het toelaatbare temperatuurbereik is bereikt. | |||
19.2 Productondersteuning en hulp voor het gebruik
Productondersteuning en hulp voor het gebruik zijn verkrijgbaar bij een STIHL dealer.
Contactmogelijkheden en meer informatie zijn te vinden op https://support.stihl.com of op www.stihl.com.
– Accutechnologie: lithium-ion
- Spanning: 36 V
- Capaciteit in Ah: zie typeplaatje
– Energie-inhoud in Wh: zie typeplaatje
- Toelaatbaar temperatuurbereik voor gebruik en opslag: - 10°C tot + 50°C
- Gewicht
- AR 2000 L: 7,4 kg
- AR 3000 L: 9,5 kg
– USB-aansluiting: stekkertype A
- BC1.2 (DCP)
– Uitgangsspanning: 5 V
– Maximale laadstroom: 1,5 A
- Bluetooth®-interface:
- Gegevensverbinding: Bluetooth® 4.2. Het mobiele eindtoestel moet geschikt zijn voor Bluetooth® Low Energy 4.0 en Generic Access Profile (GAP) ondersteunen.
– Frequentieband: ISM-band 2,4 GHz - Uitgezonden maximaal zendvermogen: 1 mW
- Signaalbereik: ca. 10 m. De signaalsterkte is afhankelijk van de omgevingsvoorwaarden en het mobiele eindtoestel. Het bereik kan sterk variëren, afhankelijk van externe omstandigheden, inclusief het gebruikte ontvangsttoestel. Binnen gesloten ruimten en door metalen barrières (bijvoorbeeld muren, kasten, koffers) kan het bereik aanzienlijk kleiner zijn.
– Eisen aan het besturingssysteem van het mobiele eindtoestel: Android of iOS (in de huidige versie of hoger)
20.2 REACH
REACH staat voor een EG voorschrift voor de registratie, classificatie en vrijgave van chemicaliën.
Informatie met betrekking tot het voldoen aan het REACH-voorschrift is onder www.stihl.com/reach weergegeven.
21 Onderdelen en toebehoren
21.1 Onderdelen en toebehoren
STIHL G.
Deze symbolen kenmerken de originele STIHL onderdelen en het originele STIHL toebehoren.
STIHL adviseert alleen originele STIHL onderdelen en origineel STIHL toebehoren te gebruiken.
Reserveonderdelen en toebehoren van andere fabrikanten kunnen door STIHL wat betreft betrouwbaarheid, veiligheid en geschiktheid ondanks continue marktobservatie niet worden beoordeeld en STIHL kan ook niet borg staan voor het gebruik ervan.
Originele STIHL onderdelen en origineel STIHL toebehoren zijn leverbaar via de STIHL dealer.
22 Milieuverantwoord afvoeren
22.1 Accu, draagsysteem, aansluit-kabel en adapter AP milieu-vriendelijk afvoeren
Informatie over de afvoer is verkrijgbaar bij de gemeente of bij een STIHL dealer.
Een onjuiste afvoer kan schadelijk zijn voor de gezondheid en voor het milieu.
- De STIHL producten inclusief de verpakking volgens de plaatselijke voorschriften bij een geschikt verzamelpunt voor recycling inleveren.
▶ Niet bij het huisvuil afvoeren.
23 EU-conformiteitsverklaring
23.1 Accu STIHL AR 2000 L, AR 3000 L
Hiermee verklaart ANDREAS STIHL AG & Co. KG, dat de radio-installatie 4871 – STIHL AR 2000 L, AR 3000 L voldoet aan de richtlijn 2014/53/EU.
De complete tekst van de EU-conformiteitsverklaring is beschikbaar via het volgende internetadres: www.stihl.com/conformity
24 UKCA-conformiteitsverkla- ring
24.1 Accu STIHL AR 2000 L, AR 3000 L
Hiermee verklaart ANDREAS STIHL AG & Co. KG, dat de radio-installatie 4871 – STIHL AR 2000 L, AR 3000 L voldoet aan de geldende richtlijn.
De complete tekst van de EU-conformiteitsverklaring is beschikbaar via het volgende internetadres: www.stihl.com/conformity
