РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ AR 3000 L STIHL

226 - 244 Ръководство за употреба

244 - 259 Instructiuni de utilizare

Inhaltsverzeichnis

1 Предговор.... 226
2 Информация относно настоящото Ръководството за употреба......227
3 Преглед на съдържанието....227
4 Указания за безопасност...... 229
5 Подготовка на акумулаторната батерия за работа.....233

6 Зареждане на акумулаторната батерия, светодиоди и звукови сигнали.... 233

7 Активиране и деактивиране на безжичен интерфейс Bluetooth®......235

8 Сглобяване на акумулаторната батерия 235

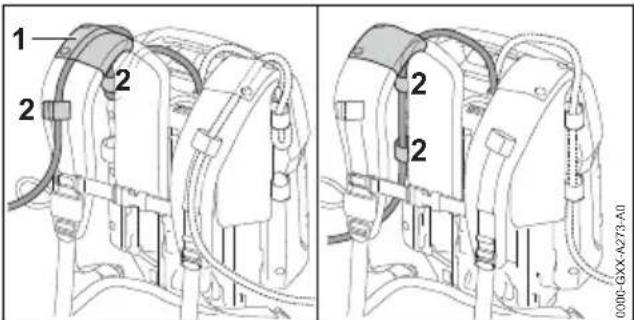

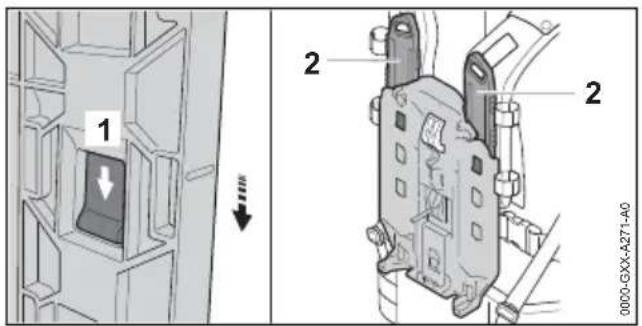

9 Настройване на акумулаторната батерия за ползвателя.... 236

10 Проверка на акумулаторната батерия 237

11 Работа с акумулаторната батерия.....238

12 Свързване и отсъединяване на акумулаторна батерия.... 239

13 След работа....239

14 Присъединяване и зареждане на USB- уреда.... 239

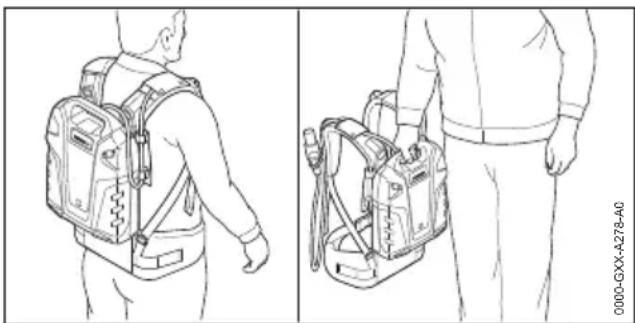

15 Транспортиране.... 240

16 Съхранение.... 240

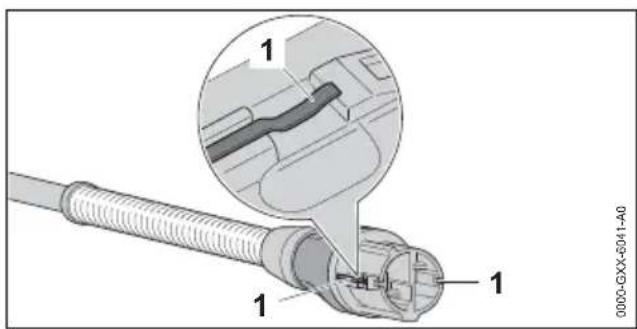

17 Почистване.... 241

18 Техническо обслужване и ремонт.....241

19 Отстраняване на неизправности..... 242

20 Технически данни.....243

22 Отстраняване /изхвърляне.....244

23 Декларация на EC (EU) за съответствие 244

24 Декларация за съответствие UKCA.....244

1 Предговор

Уважаеми клиенти,

Радваме се, че сте избрали изделие на фирма STIHL. Ние разработваме и произвеждаме продукти с най-високо качество в съответствие с изискванията на нашите клиенти. Така се създават продукти, които се отличават с висока надеждност дори при изключително високо натоварване.

STIHL също така държи на най-високото ниво в обслужването. Сътрудниците в специализираните ни търговски обекти са готови да ви дадат компетентна консултация и съвети, както и да поемат комплексно техническо обслужване на закупените от Вас апарати.

STIHL е категоричен привърженик на устойчивото и отговорно отношение към природата. Настоящото ръководство за употреба следва

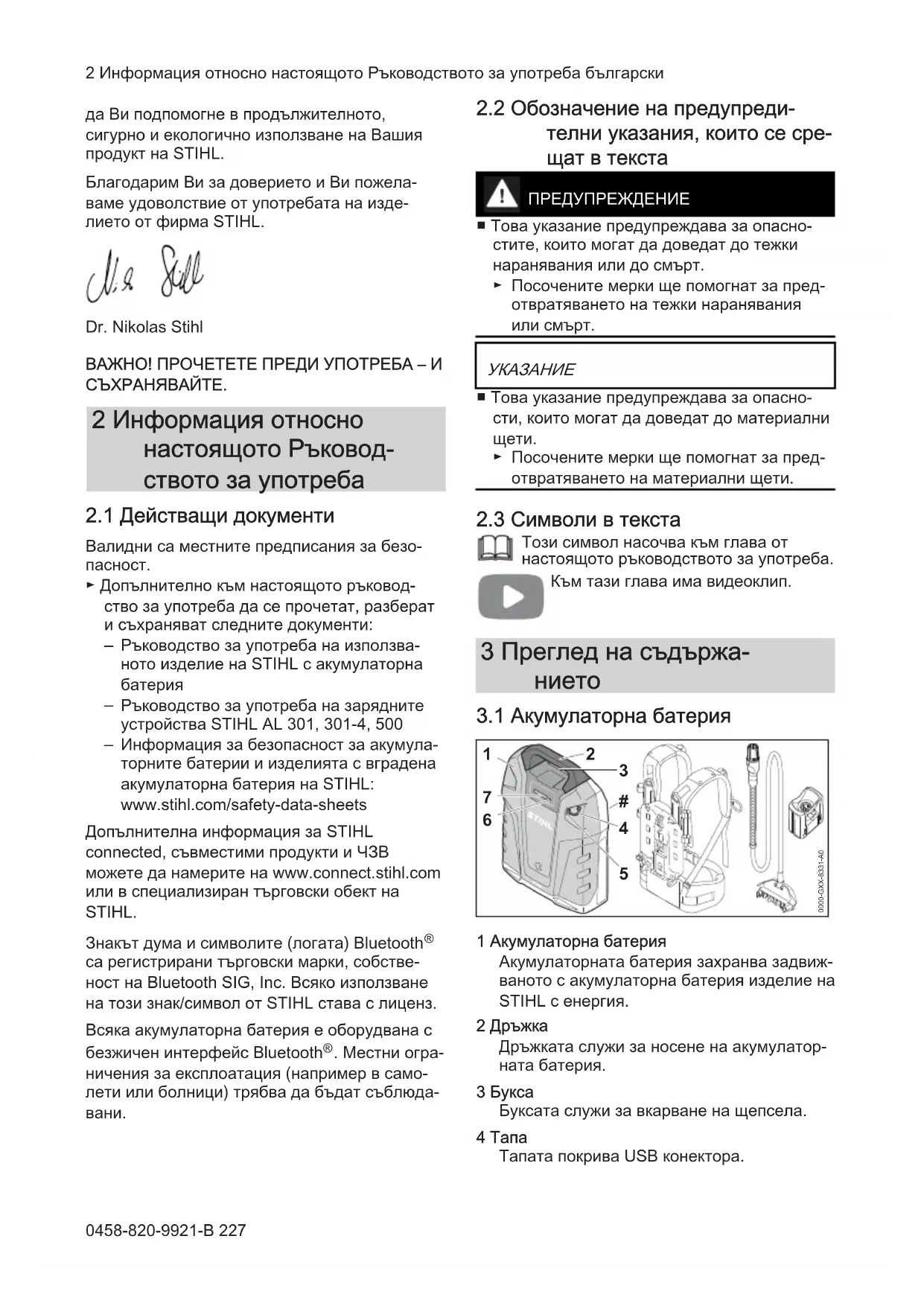

2 Информация относно настоящото Ръководството за употреба български

да Ви подпомогне в продължителното, сигурно и екологично използване на Вашия продукт на STIHL.

Благодарим Ви за доверието и Ви пожелаваме удоволствие от употребата на изделието от фирма STIHL.

Dr. Nikolas Stihl

ВАЖНО! ПРОЧЕТЕТЕ ПРЕДИ УПОТРЕБА – И СЪХРАНЯВАЙТЕ.

2 Информация относно настоящото Ръковод- ството за употреба

2.1 Действащи документи

Валидни са местните предписания за безопасност.

▶ Допълнително към настоящото ръководство за употреба да се прочетат, разберат и съхраняват следните документи:
– Ръководство за употреба на използваното изделие на STIHL с акумулаторна батерия
– Ръководство за употреба на зарядните устройства STIHL AL 301, 301-4, 500
– Информация за безопасност за акумулаторните батерии и изделията с вградена акумулаторна батерия на STIHL: www.stihl.com/safety-data-sheets

Допълнителна информация за STIHL connected, съвместими продукти и ЧЗВ можете да намерите на www.connect.stihl.com или в специализиран търговски обект на STIHL.

Знакът дума и символите (логата) Bluetooth® са регистрирани търговски марки, собственост на Bluetooth SIG, Inc. Всяко използване на този знак/символ от STIHL става с лиценз.

Всяка акумулаторна батерия е оборудвана с безжичен интерфейс Bluetooth®. Местни ограничения за експлоатация (например в самолети или болници) трябва да бъдат съблюдавани.

2.2 Обозначение на предупреди- телни указания, които се сре- щат в текста

ПРЕДУПРЕЖДЕНИЕ

■ Това указание предупреждава за опасностите, които могат да доведат до тежки наранявания или до смърт.

▶ Посочените мерки ще помогнат за предотвратяването на тежки наранявания или смърт.

УКАЗАНИЕ

■ Това указание предупреждава за опасности, които могат да доведат до материални щети.
▶ Посочените мерки ще помогнат за предотвратяването на материални щети.

Този символ насочва към глава от настоящото ръководството за употреба.

Към тази глава има видеоклип.

3 Преглед на съдържа- нието

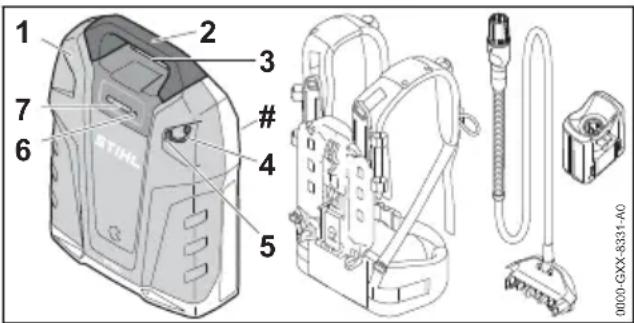

3.1 Акумулаторна батерия

1 2 3 # 4 5 6 STIHL 0000-GXX-8331-A0

1 Акумулаторна батерия
Акумулаторната батерия захранва задвиж- ваното с акумулаторна батерия изделие на STIHL с енергия.
2 Дръжка
Дръжката служи за носене на акумулаторната батерия.
3 Букса
Буксата служи за вкарване на щепсела.

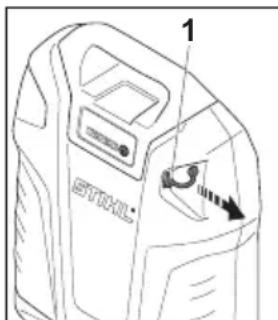

4 Tapa
Тапата покрива USB конектора.

български 3 Преглед на съдържанието

5 USB конектор

USB конекторът служи за свързване на US кабела или на USB адаптера.

6 Бутон

С този бутон се активират светодиодите и звуковия сигнал на акумулаторната батерия. Бутонът активира и деактивира безжичния интерфейс Bluetooth®.

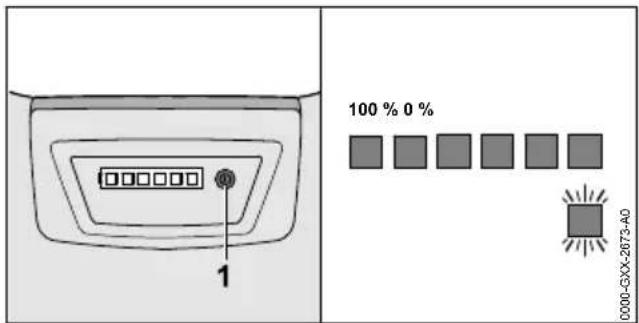

7 Светодиоди

Светодиодите показват състоянието на зареждане на акумулаторната батерия, възникналите неизправности, както и активирането и деактивирането на безжичния интерфейс Bluetooth®.

# Табелка, указваща мощността, с машинен номер

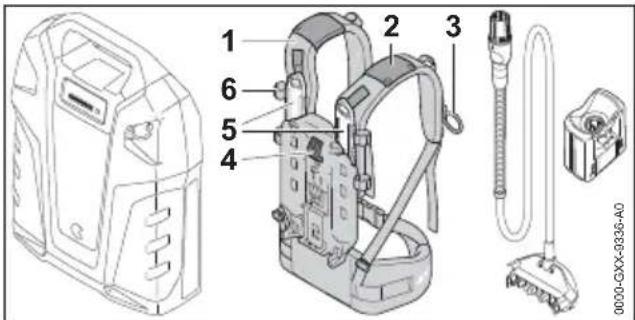

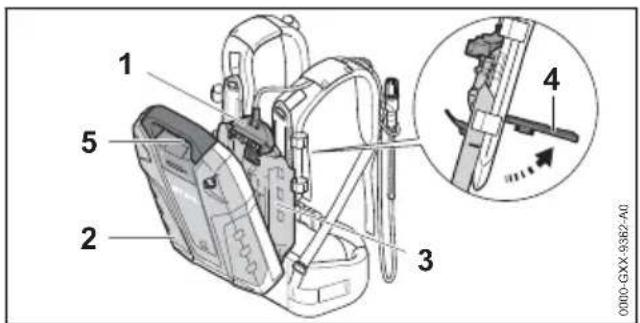

3.2 Система за носене

Системата за носене не е включена в обема на доставката на акумулаторната батерия.

Системата за носене разпределя теглото на акумулаторната батерия върху тялото и държи захранващия кабел.

2 Водач

Водачът държи захранващия кабел върху системата за носене.

3 Бримка

Бримката държи щекера на захранващия кабел върху системата за носене.

4 ЛОСТ

Лостът закрепва акумулаторната батерия към системата за носене.

5 Шина

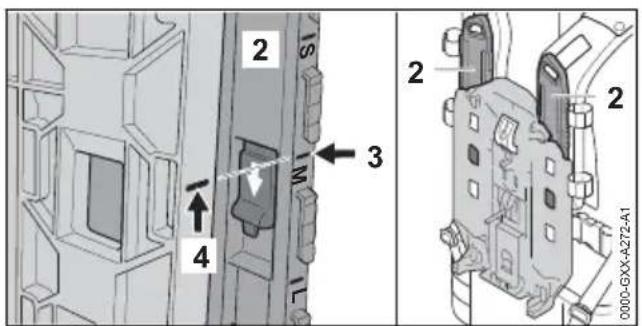

Шината позволява настройката спрямо ръста на ползвателя.

6 Катарама

Катарамата държи захранващия кабел върху системата за носене.

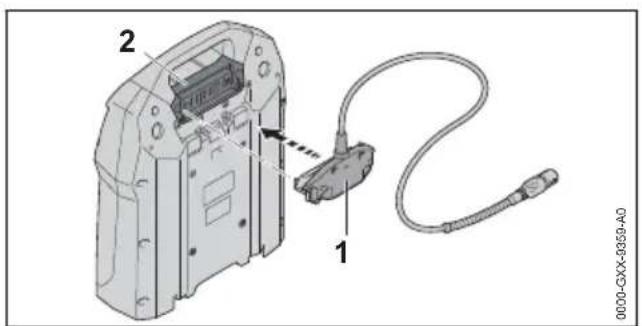

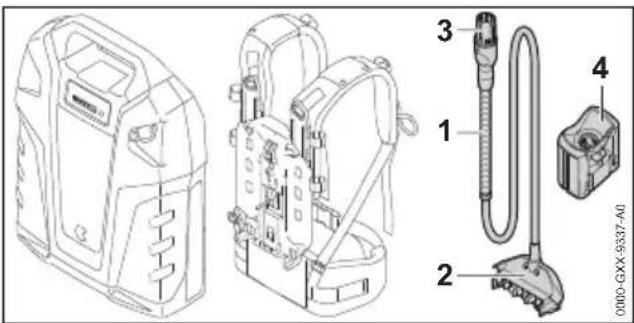

Захранващият кабел и адаптерът АР не са включени в обема на доставката на акумулаторната батерия.

Захранващият кабел свързва акумулаторната батерия със задвижваното с акумулаторна батерия изделие на STIHL с букса или адаптер AP.

2 Щепсел

Щепсельт свързва захранващия кабел с акумулаторната батерия.

3 Щепсел на захранващия кабел

Щепсельт на захранващия кабел свързва захранващия кабел със задвижваното с акумулаторна батерия изделие на STIHL с букса или адаптер AP.

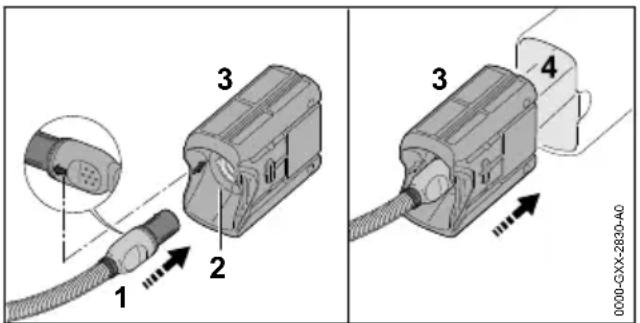

4 Адаптер AP

Адаптерът АР свързва акумулаторната батерия със задвижваното с акумулаторна батерия изделие на STIHL, което има приемно гнездо за акумулаторната батерия STIHL AP.

3.4 Символи

Символите могат да се намират върху акуму- латорната батерия и означават следното:

1 светодиод свети в червено. Акуму- латорната батерия е силно загряла или силно се е охладила.

4 светодиода мигат в червено. В аку- мулаторната батерия има неизправ- ност.

Акумулаторната батерия разполага с безжичен интерфейс Bluetooth® и може да бъде свързана с приложението STIHL connected.

соченото в непосредствена близост символа показва енергийното съдърние на акумулаторната батерия спод спецификацията на производителя

на клетката. Наличното за приложение енергийно съдържание е по-ниско.

Не изхвърляйте изделието заедно с битовите отпадъци.

4 Указания за безопасност

4.1 Предупредителни символи

Предупредителните символи на акумулаторната батерия означат следното:

Да се спазват указанията за безопасност и мерките, свързани с тях.

Да се прочете, разбере и съхранява настоящото Ръководство за употреба.

Акумулаторната батерия да се предпазва от горещина и от открит огън.

Акумулаторът (батерията) да не се потапя в течности.

Да се спазват допустимите температурни граници за акумулаторната батерия.

4.2 Употреба по предназначение

Акумулаторната батерия STIHL AR L снабдява с енергия следните задвижвани с акумулаторна батерия изделия на STIHL:

– Задвижвано с акумулаторна батерия изделие с букса.
- Задвижвано с акумулаторна батерия изделие с отделение за батериите на уредите от акумулаторната система STIHL AP.
– Задвижвано с акумулаторна батерия изделие с държач за акумулаторни батерии STIHL AR L.

Акумулаторната батерия може да се използва при дъжд.

Акумулаторната батерия може да се използва само за работа на земята или върху подемна работна платформа.

Акумулаторната батерия не трябва да се използва за акумулаторни косачки с отделени за акумулаторните батерии АР на STIHL.

По време на работа акумулаторната батерия се носи на гърба със системата за носене или се свързва със задвижваното с акумулаторна батерия изделие така, както е описано в ръко-

водството за употреба на задвижването с аку- мулаторна батерия изделие.

Акумулаторната батерия се зарежда със зарядно устройство STIHL AL 301, AL 301-4 или AL 500.

Акумулаторната батерия с в комбинация с приложението STIHL connected прави въз- можно персонализирането и предаването на информация към акумулаторната батерия на базата на Bluetooth® технологията.

⚠ ПРЕДУПРЕЖДЕНИЕ

Изделията и зарядните устройства, които не са одобрени от STIHL за акумулаторната батерия, могат да предизвикат инциденти, пожари и експлозии. Може да се стигне до тежки наранявания и смърт на хора и до материални щети.

▶ Използвайте акумулаторната батерия само със следните акумулаторни продукти на STIHL:
– Задвижвано с акумулаторна батерия изделие с букса.
- Задвижвано с акумулаторна батерия изделие с отделение за батериите на уредите от акумулаторната система STIHL AP.
– Задвижвано с акумулаторна батерия изделие с държач за акумулаторни батерии STIHL AR L.

- Зареждайте акумулаторната батерия със зарядно устройство STIHL AL 301, AL 301-4 или AL 500.

■ При използване на акумулаторната батерия не по предназначение може да се стигне до тежки наранявания или смърт на хора и материални щети.

- Използвайте акумулаторната батерия така, както е описано в това ръководство за употреба, приложението STIHL connected App и на www.connect.stihl.com.

4.3 Изисквания към ползвателя

⚠ ПРЕДУПРЕЖДЕНИЕ

■ Ползватели, които не са инструктирани предварително, не са в състояние да разпознават или преценяват опасностите, свързани с акумулаторната батерия, системата за носене, захранващия кабел и с адаптера АР. Ползвателят или други хора могат да получат тежки или смъртоносни наранявания.

▶ Ръководството за употреба да се прочете, разбере и съхранява.

▶ Ако акумулаторната батерия, системата за носене, захранващият кабел или адаптерът AP се предават на друго лице: да му се предаде и ръководството за употреба.
▶ При съмнения се обърнете към специализиран търговски обект на STIHL.
▶ Убедете се, че ползвателят удовлетворява следните изисквания:

– Ползвателят е отпочинал.
- Ползвателят физически, сетивно и умствено е способен да обслужва и да работи с акумулаторната батерия, системата за носене, захранващия кабел и адаптера АР. В случай че ползвателят физически, сетивно или умствено е ограничен да го направи, той може да работи с нея само под надзора или ръководството на отговорно лице.
– Ползвателят е в състояние да раз- познава и преценява опасностите от акумулаторната батерия, системата за носене, захранващия кабел и адаптера АР.
– Ползвателят е пълнолетно лице или се обучава професионално в съответствие с националните разпоредби под надзора на друго лице.
– Ползвателят е получил инструкции от специализиран търговски обект на STIHL или от друго компетентно лице, преди за първи път да пристъпи към работа с акумулаторната батерия, системата за носене, захранващия кабел и адаптера АР.
– Ползвателят не се намира под въздействие на алкохол, медикаменти или наркотици.

4.4 Работен участък и неговата околност

⚠ ПРЕДУПРЕЖДЕНИЕ

■ Външни лица, деца и животни не могат да разпознават и оценяват опасностите, свързани с акумулаторната батерия, системата за носене, захранващия кабел и адаптера АР. Външните лица, децата и животните могат да получат тежки наранявания.

• Дръжте далеч външни лица, деца и животни.
  ▶ Не оставяйте акумулаторната батерия без надзор.
  ▶ Уверете се, че деца не могат да играят с акумулаторната батерия, системата за носене, захранващия кабел и адаптера АР.

■ Акумулаторната батерия не е защитена срещу всички въздействия на околната среда. Ако акумулаторната батерия е изложена на неподходящи въздействия на околната среда, тя може да се запали, да експлодира или да се повреди непоправимо. В резултат от това може да се стигне до тежки наранявания на хора и възникване на материални щети.

▶ Пазете акумулаторната батерия от горещина и огън.
▶ Не хвърляйте ножицата в огън.

▶ Използвайте и съхранявайте акумулаторната батерия в температурния диапазон между - 10 °C и + 50 °C.
▶ Не потапяйте акумулаторните батерии в течности.

• Дръжте акумулаторната батерия далеч от малки метални части.
  ▶ Не излагайте акумулаторната батерия на високо налягане.
  ▶ Не излагайте акумулаторната батерия на микровълни.
• Защитете акумулаторната батерия от химикали и соли.

4.5 Състояние, съответстващо на изискванията за безопасност

Акумулаторната батерия, системата за носене, захранващият кабел и адаптерът АР се намират в състояние, съответстващо на изискванията за безопасност, ако са изпълнени следните условия:

– Акумулаторната батерия, самарът, захранващият кабел и адаптерът АР не са повредени.
– Акумулаторната батерия, самарът, захран-ващият кабел и адаптерът АР са чисти и сухи.
– Акумулаторната батерия функционира и не е променена.
– Самарът, захранващият кабел и адаптерът АР не са променени.

4 Указания за безопасност български

– Монтирани са оригинални аксесоари на STIHL за тази акумулаторна батерия и този самар.
– Аксесоарите са монтирани правилно.

⚠ ПРЕДУПРЕЖДЕНИЕ

■ Акумулаторната батерия повече не може да функционира безопасно, ако не е в състояние, съответстващо на изискванията за безопасност. Може да се стигне до сериозни наранявания на хората.

• Работете с неповредена и функционираща акумулаторна батерия.
• Не зареждайте повредена или дефектна акумулаторна батерия.

▶ Ако акумулаторната батерия, самарът, захранващият кабел или адаптерът AP за замърсени или мокри: почистете акумулаторната батерия, самарът, захранващият кабел и адаптерът AP и ги оставете да изсъхнат.

▶ Не променяйте акумулаторната батерия, самарът, захранващият кабел и адаптерът АР.

▶ Не вкарайте предмети в отворите на акумулаторната батерия или на адаптера АР.

▶ Не свързвайте и не свързвайте на късо електрическите контакти на акумулаторната батерия или на адаптера АР.

▶ Не отваряйте акумулаторната батерия.

- Използвайте оригинални аксесоари на STIHL за тази акумулаторна батерия и този самар.

- Монтирайте принадлежностите така, както е описано в това ръководство за употреба или както е описано в ръководството за употреба на принадлежностите.

- От повредена акумулаторна батерия може да изтича течност. Ако течността влезе в контакт с кожата или очите, кожата или очите могат да бъдат раздразнени.

- Избягвайте контакт с течността.

▶ При контакт с кожата: засегнатите уча-тъци на кожата да се измият обилно с вода и сапун.

▶ При контакт с очите: очите да се изплакват обилно с вода в продължение на най-малко 15 минути и да се потърси лекар.

■ Повредената или дефектна акумулаторна батерия може да мирише необичайно, да пуши гори. Може да се стигне до тежки наранявания и смърт на хора и до материални щети.

▶ Ако акумулаторната батерия мирише необичайно или пуши: свалете акумулаторната батерия от гърба си, не я използвайте и я дръжте далеч от запалими материали.
▶ Ако акумулаторната батерия гори: опитайте се да загазите акумулаторната батерия с пожарогасител или вода.

Докосване до токопроводящите части може да настъпи по следните причини:

– Захранващият кабел в повреден.
– Щепсельт на захранващия кабел или съединителният щепсел към акумулаторната батерия са повредени.

– Адаптерът АР е повреден.

⚠ ПРЕДУПРЕЖДЕНИЕ

■ Докосването на токопроводящите части може да доведе до електрически удар. Ползвателят може да получи тежки, дори смъртоносни наранявания.

▶ Уверете се, че захранващият кабел, щекерът на захранващия кабел, съединителният щекер към акумулаторната батерия и адаптерът АР не са повредени.

■ Неправилно прокаран захранващ кабел може да се повреди. Това може да стане причина за травми на хората и за повреждане на захранващия проводник.

• Прокарайте захранващия кабел така, че инструментът на изделията с акумулаторна батерия да не докосва захранващия кабел.
  ▶ Прокарайте захранващия кабел така, че да не се огъне или повреди.
  ▶ Ако захранващият кабел се е заплел: разплетете захранващия кабел.

4.6 Процес на работа

⚠ ПРЕДУПРЕЖДЕНИЕ

■ В някои ситуации ползвателят не може да работи концентрирано. Тогава ползвателят може да се спъне, падне и тежко да се нарани.

• Необходимо е да се работи спокойно и съсредоточено.
  ▶ Ако условията на видимост или осветление са лоши: да не се работи с акумулаторна батерия.

▶ Да се внимава за препятствия.
▶ При работа ползвателят трябва да застане твърдо върху земята и да пази равновесие. Ако се налага да се работи на високо: използвайте повдигателна работна платформа.
▶ При признаци на умора: направете пауза.

■ В случай, че акумулаторната батерия се промени по време на работа, има необичайно поведение или ако се издават кратки, бързо следващи един след друг звукови сигнали, това означава, че акумулаторната батерия не се намира в безопасно състояние. Това може да доведе до тежко нараняване на хора и до материални щети.

• Завършете работата, свалете акумулаторната батерия от гърба и се обърнете към специализиран търговски обект на фирма STIHL.
  ▶ В случай, че акумулаторната батерия мирише необичайно, пуши или гори: свалете акумулаторната батерия от гръб, тя не бива да се използва и трябва да се държи далеч от запалими вещества.

■ В опасна ситуация ползвателят може да изпадне в паника и да не свали системата за носене. Ползвателят може да бъде сериозно ранен.

▶ Упражнявайте се да сваляте системата за носене.

4.7 Транспортиране

⚠ ПРЕДУПРЕЖДЕНИЕ

■ Акумулаторната батерия не е защитена срещу всички въздействия на околната среда. Ако акумулаторната батерия се подложи на неподходящи въздействия на околната среда, тя може да се повреди и могат да възникнат материални щети.

▶ Не бива да се транспортира повредена акумулаторна батерия.

■ При транспортирането акумулаторната батерия може да се преобърне или да се измести. Това може да причини тежки нара- нявания на хора и материални щети.

• Акумулаторната батерия трябва да се опакова така в опаковката, че да не може да се мести.
  ▶ Подсигурете опаковката така, че да не може да се движи.

4.8 Съхранение

⚠ ПРЕДУПРЕЖДЕНИЕ

■ Децата не могат да разпознават и оценяват опасностите, свързани с акумулаторната батерия. Децата могат да бъдат сериозно наранени.

- Съхранявайте акумулаторната батерия извън обсега на деца.

■ Акумулаторната батерия не е защитена срещу всички въздействия на околната среда. Ако акумулаторната батерия е изложена на неподходящи въздействия на околната среда, тя може да се повреди непо-правимо.

▶ Съхранявайте акумулаторната батерия в чисто и сухо състояние.

▶ Съхранявайте акумулаторната батерия в затворено помещение.

- Съхранявайте акумулаторната батерия отделно от изделието.

▶ Ако акумулаторната батерия се съхранява в зарядното устройство: извадете щепсела и съхранявайте акумулаторната батерия със състояние на зареждане между 30 % и 45 % (2 свeteщи в зелено светодиода).

- Съхранявайте акумулаторната батерия в температурен диапазон между – 10 °C и + 50 °C.

■ Захранващият кабел не е предназначен за носене или окачване на акумулаторната батерия. Захранващият кабел и акумулаторната батерия могат да се повредят.

Навийте захранващия кабел като клуп и го закрепете на акумулаторната батерия.

4.9 Почистване, поддръжка и ремонт

⚠ ПРЕДУПРЕЖДЕНИЕ

■ Агресивните почистващи препарати, почистването с водна струя, и острите предмети могат да повредят акумулаторната батерия, самара, захранващия кабел и адаптера АР. Ако акумулаторната батерия, самарът, захранващият кабел или адаптерът АР не се почистват правилно, частите им вече няма да функционират правилно и предпазните им устройства ще престанат да действат. Може да се стигне до сериозни наранявания на хората.

▶ Почиствайте акумулаторната батерия, самара, захранващия кабел и

адаптера АР така, както е описано в това ръководство за употреба.

■ Ако акумулаторната батерия, самарът, захранващият кабел или адаптерът АР не се поддържат или ремонтират правилно, частите им вече няма да функционират правилно и предпазните им устройства ще престанат да действат. Може да се стигне до сериозни наранявания на хора или смърт.

▶ Не поддържайте или ремонтирайте сами акумулаторната батерия, самара, захранващия кабел или адаптера АР.
- Ако акумулаторната батерия, самарът, захранващият кабел или адаптерът АР трябва да се обслужат или ремонтират: обърнете се към специализиран търговски обект на STIHL.

5 Подготовка на акумула- торната батерия за работа

5.1 Подготовка на акумулатор- ната батерия за работа

Преди започване на работа е необходимо да се извършат следните стъпки:

▶ Да се проверят светодиодите и звуковите сигнали, 📄 6.3
- Заредете акумулаторната батерия докрай, 6.1
▶ Почистете акумулаторната батерия, 17.1
▶ Ако се използва захранващ кабел:

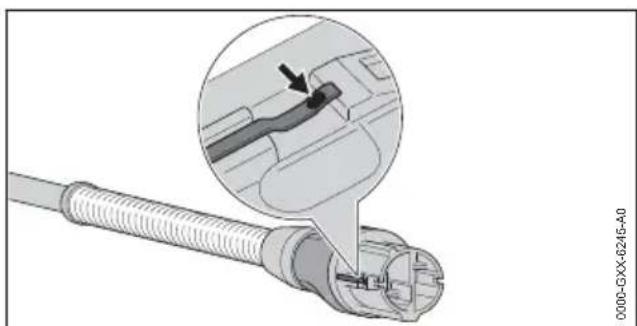

▶ Почистете контактните повърхности на захранващия кабел, 17.2

- Монтирайте захранващ кабел или акуму- латорна батерия и захранващ кабел към системата за носене, 8

▶ Убедете се, че акумулаторната батерия се намира в състояние, съответстващо на изискванията за безопасност, 📄 4.5.
▶ Ако се използват системата за носене, захранващият кабел или адаптерът AP: уверете се, че системата за носене, захранващият кабел и адаптерът AP са в състояние, съответстващо на изискванията за безопасност, 4.5.
▶ Ако тези стъпки не могат да се извършат: не използвайте повече акумулаторната батерия и се обърнете към специализиран търговски обект на STIHL.

5.2 Свързване на акумулатор- ната батерия с приложението STIHL connected

• Активирайте безжичен интерфейс Bluetooth® на мобилния терминал.
• Активирайте безжичен интерфейс Bluetooth® на акумулаторната батерия, 7.1.
  ▶ Изтеглете приложението на STIHL connected от магазина с приложения на мобилния терминал и създайте акаунт.
  ▶ Отворете приложението на STIHL connected и се регистрирайте.
  ▶ Добавете акумулаторна батерия в приложението на STIHL connected и следвайте инструкциите на екрана.

Възможности за контакт и допълнителна информация можете да намерите на https://support.stihl.com или в приложението STIHL connected.

Приложението STIHL connected е на разположение в зависимост от пазара.

6 Зареждане на акумула- торната батерия, свето- диоди и звукови сигнали

6.1 Зареждане на акумулатор- ната батерия

Времето на зареждане зависи от различни външни фактори, като например от температурата на акумулаторната батерия или от температурата на околната среда. Фактическото време на зареждане може да се различава от посоченото време. Времето за зареждане е посочено в линка www.stihl.com/charging-times.

Процесът на зареждане започва автоматично, ако щепсельт е включен в контакта и адаптерът АР е поставен в зарядното устройство. Когато акумулаторната батерия се зареди напълно, зарядното устройство автоматично се изключва.

По време на зареждането акумулаторната батерия и зарядното устройство се нагряват.

Зарядните устройства STIHL AL 301, 301-4 и AL 500 имат вграден вентилатор, който може да се включва и изключва автоматично по време на зареждането.

български 6 Зареждане на акумулаторната батерия, светодиоди и звукови сигнали

▶ Включете щепсела (7) в леснодостъпен контакт (8).

Зарядното устройство (5) извършва авто- тест. Светодиодът (4) свети ок. 1 секунда в зелено и ок. 1 секунда в червено.

▶ Прокарайте захранващия кабел (6).
▶ Включете щекера (1) на захранващия кабел на акумулаторната батерия в буксата (2) на адаптера АР (3).
▶ Поставете адаптера АР (3) във водачите на зарядното устройство (5) и го натиснете докрай.

Светодиодът (4) свети в зелено. Светодиодите на акумулаторната батерия светят в зелено и акумулаторната батерия се зарежда.

▶ Ако светодиодът (4) и светодиодите на акумулаторната батерия вече не светят: акумулаторната батерия е заредена докрай и адаптерът АР (3) може да бъде изваден от зарядното устройство (5).
▶ Ако зарядното устройство (5) не се използва повече: изключете щепсела (7) от контакта (8).

6.2 Показване на състоянието на зареждане

1 100 % 0 % 0000-GXX-2673-A0

▶ Натиснете бутона (1).

Светодиодите светят в продължение прибл. на 5 секунди в зелено и показват състоянието на зареждането. Издава се кратък звуков сигнал.

▶ Ако десният светодиод мига в зелено и прозвучат шест продължителни звукови сигнала: заредете акумулаторната батерия.

Светодиодите и звуковите сигнали могат да показват следната информация за акумула- торната батерия:

– Състояние на зареждане
– Активиране и деактивиране на безжичния интерфейс Bluetooth®
– Неизправности

Светодиодите могат да светят или да мигат в зелено или в червено. Десният светодиод може допълнително да свети или да мига в синьо. Звуковите сигнали могат да бъдат кратки или продължителни.

Ако светодиодите светят или мигат в зелено и се издава кратък звуков сигнал, това означава, че се показва състоянието на зареждането.

▶ Ако десният светодиод на акумулаторната батерия мига в зелено и прозвучат шест продължителни звукови сигнала: заредете акумулаторната батерия.
▶ Ако светодиодите светят или мигат в чер- вено и не се издава никакъв звуков сигнал; отстранете неизправностите, 19.1 В задвижваното с акумулаторна батерия изделие или в акумулаторната батерия има неизправност.
▶ Ако четирите десни светодиода на акумулаторната батерия мигат в червено и се издавать кратки, бързо следващи един след друг звукови сигнали: отстранете неизправностите, 19.1.

В акумулаторната батерия има неизправ- ност.

Ако десният светодиод на акумулаторната батерия свети в синьо и прозвучат три кратки звукови сигнала: безжичният интерфейс Bluetooth® на акумулаторната батерия се активира, 7.1.

Ако десният светодиод на акумулаторната батерия мига в синьо и прозвучат три кратки звукови сигнала: безжичният интерфейс Bluetooth® на акумулаторната батерия се деактивира, 7.2.

7 Активиране и деактивиране на безжичен интерфейс Bluetooth® български

7 Активиране и деактиви- ране на безжичен интерфейс Bluetooth®

7.1 Активиране на безжичния интерфейс Bluetooth®

▶ Натиснете бутона и го задръжте натиснат дотогава, докато десният светодиод свети в синьо за ок. 3 секунди и прозвучат три кратки предупредителни сигнала.
Безжичният интерфейс Bluetooth® на акуму- латорната батерия е активиран.

7.2 Деактивиране на безжичния интерфейс Bluetooth®

▶ натиснете бутона и го задръжте натиснат дотогава, докато десният светодиод мигнне шест пъти в синьо и прозвучат три кратки предупредителни сигнала.
Безжичният интерфейс Bluetooth® на акуму- латорната батерия е деактивиран.

8 Сглобяване на акумула- торната батерия

8.1 Монтиране на захранващ кабел

2 1 0000-GXX-9359-A0

▶ Разположете щепсела (1) така, че захран-ващият кабел да сочи нагоре.
▶ Вкарайте щепсела (1) в буксата (2).

8.2 Монтиране и демонтиране на акумулаторна батерия и захранващ кабел към и от системата за носене

8.2.1 Монтиране на акумулаторна бате- рия и захранващ кабел към систе- мата за носене

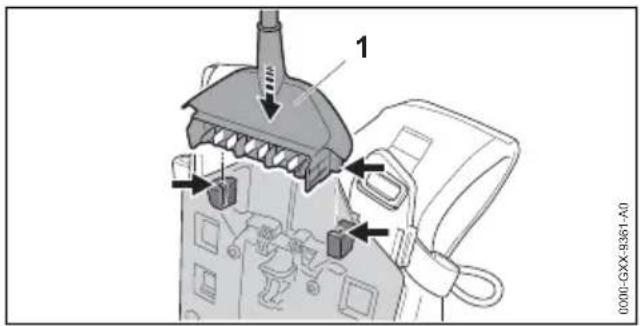

1 0000-GXX-9361-A0

▶ Поставете щекера (1).

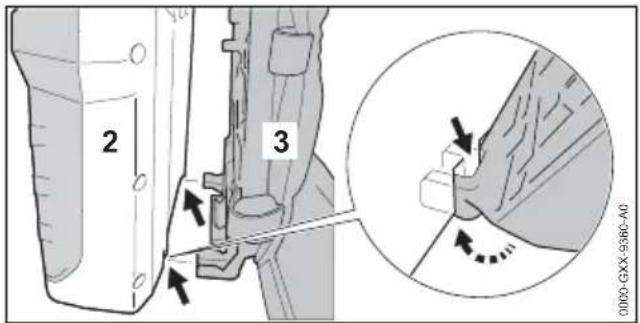

2 3 0000-GXX-9360-A0

▶ Поставете акумулаторната батерия (2) върху системата за носене (3) по такъв начин, че водачите на системата за носене (3) да паснат в прорезите на акумулаторната батерия (2).

1 5 2 3 4 0000-GX-9362-A0

▶ Изправете и задръжте лоста (4).
▶ Притиснете системата за носене (3) към акумулаторната батерия (2), докато щекерът (1) легне към буксата (5).

▶ Натиснете лоста (4) надолу, докато той се фиксира с щракване.

8.2.2 Демонтиране на акумулаторна бате- рия и захранваш кабел от систе- мата за носене

▶ Изправете лоста.
▶ Свалете акумулаторната батерия.
▶ Извадете щекера.

9 Настройване на акумула- торната батерия за ползвателя

9.1 Регулиране на системата за носене спрямо ръста на ползвателя

Системата за носене може, в зависимост от ръста на ползвателя, да се нагласи на степените S, M или L.

1 2 2 0000-GX-A271-A0

▶ Натиснете фиксиращия език (1) и го плъзнете по посока на стрелката.
▶ Свалете шината (2).

2 S1 3 4 2 2 0000-GX-A272-A1

- Изравнете маркировката (3) към маркировката (4) по такъв начин, че те да съвпаднат.

▶ Поставете шината (2).
- Издърпайте шината (2) обратно на посоката на стрелката. Шината (2) се фиксира с щракване.
- Настройте шината (2) на левия и на десния ремък за рамо на една и съща степен.

9.2 Прокарване и нагласяване на захранващия кабел

Захранващият кабел може да се прокарва и нагласява според ръста на ползвателя, вида на задвижваното с акумулаторна батерия изделие и приложението му.

1 2 2 2 0:00-GXK-A273-A0

Захранващият кабел може да се прокара през водача (1) на колана за носене и през катарамите (2) или да се закрепи отстрани на гръбната плоча с катарамите (2).

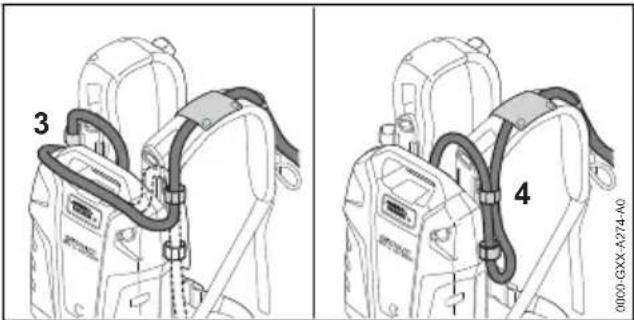

3 4 0000-GXK-A274-A0

Дължината на захранващия кабел може да се настройва чрез примка върху акумулаторната батерия (3) или със странична примка (4).

▶ Прокарайте захранващия кабел така, че да бъде максимально къс, да не се прегъва и да не пречи на работата.

9.3 Поставяне и сваляне на колана за носене на апарата

9.3.1 Поставяне и настройване на системата за носене

- Поставете акумулаторната батерия на гръб.

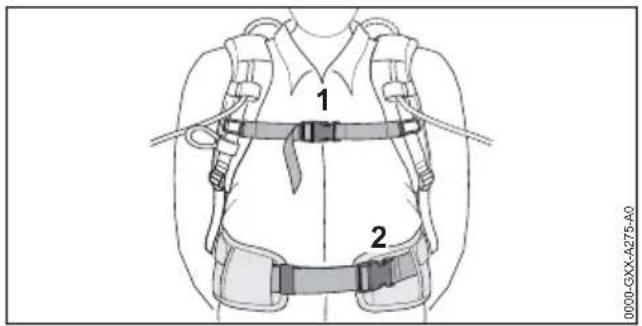

1 2 0000-GXK-A275-A0

• Затворете закопчалката (2) на кръстния колан.
• Затворете закопчалката (1) на гръдния колан.

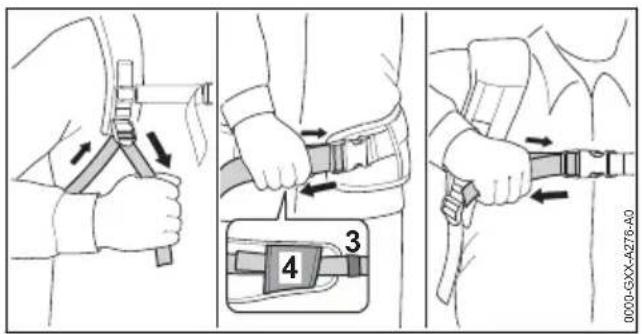

▶ Стегнете коланите, докато кръстният колан прилегне плътно към хълбоците, а подложката за гръб прилегне към гърба.

▶ Вкарайте края на кръстния колан през ката- рамите (3 и 4).
▶ Разхлабете ремъците.
▶ Отворете закопчалката на гръдния колан и ремъка за бедрата.
▶ Свалете акумулаторната батерия от гърба.

9.3.2 Сваляне на самара

10 Проверка на акумулатор- ната батерия

10.1 Проверка на светодиоди и звукови сигнали

▶ Натиснете бутона на акумулаторната бате- рия.
Светодиодите светват в зелено и се издава кратък звуков сигнал. Показва се състоянието на зареждането.
▶ Ако десният светодиод мига в зелено и прозвучат шест продължителни звукови сигнала: заредете акумулаторната батерия.
▶ Ако светодиодите не светят или премигват или ако не се издава звуков сигнал: акумулаторната батерия не бива да се използва, трябва да се потърси помощ от специализиран търговски обект на STIHL.
В акумулаторната батерия има неизправност.

11 Работа с акумулаторната батерия

11.1 Работа с акумулаторната батерия

A
B	2
C	3	;
D	4

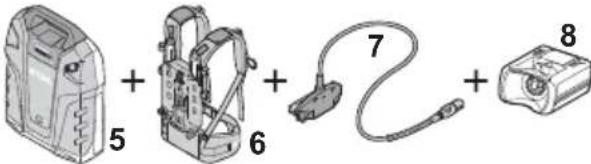

A: Ако изделие с акумулаторна батерия с букса (1) трябва да се захрани с енергия:

Използвайте акумулаторната батерия (5), самара (6) и захранващия кабел (7). Акумулаторната батерия се носи на гърба с помощта на самара.

Б: Ако изделие с акумулаторна батерия с отделение за акумулаторна батерия STIHL AP (2) трябва да се захрани с енергия:

Използвайте акумулаторната батерия (5), самара (6), захранващия кабел (7) и адаптера АР (8). Акумулаторната батерия се носи на гърба с помощта на самара.

В: Ако изделие с акумулаторна батерия за акумулаторна батерия STIHL AR L (3) трябва да се захрани с енергия:

Използвайте само акумулаторната батерия (5). Акумулаторната батерия се поставя директно в изделието с акумулаторна батерия.

Г: Ако акумулаторната батерия трябва да се зареди със зарядно устройство (4):

Използвайте акумулаторната батерия (5), захранващия кабел (7) и адаптера АР (8). Адаптерът АР се поставя в зарядното сустройство.

12 Свързване и отсъединяване на акумулаторна батерия

12.1 Свържете акумулаторната батерия със задвижваното с акумулаторна батерия изделие на STIHL с букса

▶ Свържете акумулаторната батерия така, както е описано в ръководството за употреба на акумулаторния продукт.

12.2 Свържете акумулаторната батерия със задвижваното с акумулаторна батерия изделие на STIHL с приемно гнездо за акумулаторни батерии STIHL AP

1 2 3 4 0000-GXX-2830-A0

• Изправете щекера (1) на захранващия проводник по такъв начин, че стрелката на щекера (1) на захранващия проводник да сочи към стрелката на буксата (2) на адаптора АР (3).
  ▶ Вкарайте щекера (1) на захранващия проводник в буксата (2) на адаптора AP (3).
  ▶ Вкарайте адаптора АР (3) в гнездото за акумулаторната батерия (4).

12.3 Свързване на акумулатор- ната батерия със задвижвано с акумулаторна батерия изделие на STIHL за акуму- латорни батерии STIHL AR L

▶ Свържете акумулаторната батерия така, както е описано в ръководството за употреба на задвижваното с акумулаторна батерия изделие.

12.4 Разединяване на акумула- торната батерия

- Изключете задвижваното с акумулаторна батерия изделие.

▶ Ако се използва задвижвано с акумулаторна батерия изделия с букса: разединете акумулаторната батерия така, както е описано в ръководството за употреба на задвижваното с акумулаторна батерия изделие
▶ Ако се използва адаптер АР: извадете адаптера АР от приемното гнездо на акумулаторната батерия.
▶ Ако се използва задвижвано с акумулаторна батерия изделие за акумулаторни батерии STIHL AR L: разединете акумулаторната батерия така, както е описано в ръководството за употреба на задвижваното с акмулаторна батерия изделие.

13 След работа

13.1 След работа

• Изключете задвижваното с акумулаторна батерия изделие.
  ▶ Разединете акумулаторната батерия.
  ▶ Ако акумулаторната батерия, системата за носене, захранващият кабел или адаптерът АР се намокрят: оставете акумулаторната батерия, системата за носене, захранващия кабел и адаптера АР да изсъхнат.
  ▶ Почистете акумулаторната батерия, системата за носене, захранващия кабел и адаптера АР.

14 Присъединяване и заре- ждане на USB-уреда

14.1 Присъединяване и заре- ждане на USB уреда

1

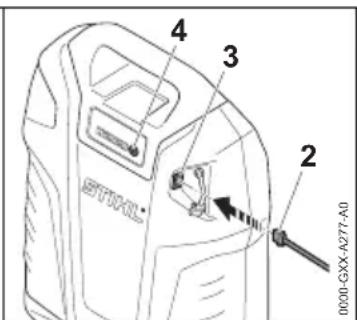

4 3 2 0000-GGX-A277-A0

▶ Издърпайте тапата (1).
▶ Вкарайте щепсела (2) на USB кабела в USB буксата (3).
▶ Натиснете бутона (4). USB уредът се зарежда. Ако USB уредът не се зарежда, доставеният от акумулаторната батерия заряден ток е твърде нисък, 20.1. USB уредът не може да бъде зареден.

Преди започване на работа трябва да се извади USB кабела. Тапата (1) предпазва USB буксата (3) от влага и замърсяване.

15 Транспортиране

15.1 Транспортиране на акумула- торната батерия

• Изключете акумулаторното изделие.
  ▶ Разединете акумулаторната батерия.
  ▶ Убедете се, че акумулаторната батерия се намира в състояние, съответстващо на изискванията за техническа безопасност.

▶ Носете акумулаторната батерия на пърба си или за дръжката.
▶ Ако акумулаторната батерия ще се транспортира в превозно средство: осигурете акумулаторната батерия така, че да не може да се движи.
▶ Ако акумулаторната батерия трябва да се опакова: опаковайте акумулаторната батерия така, че да не може да се движи в опаковката и осигурете опаковката така, че да не може да се движи.

Акумулаторната батерия подлежи на изискванията за транспортиране на опасни товари. Акумулаторната батерия е класифицирана като UN 3480 (литиево-йонни батерии) и е изпитана в съответствие с Ръководството на ООН "Изпитвания и критерии, част III, подраздел 38.3".

Правилата за транспортиране са посочени на www.stihl.com/safety-data-sheets.

16 Съхранение

16.1 Съхраняване на акумулатор- ната батерия

STIHL препоръчва акумулаторната батерия да се съхранява в състояние на зареждане между 30 % и 45 % (2 светещи постоянно в зелено светодиода).

▶ Съхранявайте акумулаторната батерия така, че да бъдат изпълнени следните условия:

– Акумулаторната батерия да се намира извън обсега на деца.
– Акумулаторната батерия е чиста и суха.
– Акумулаторната батерия да се намира в затворено помещение.
– Акумулаторната батерия е свалена от изделието.
– Ако акумулаторната батерия се съхранява в зарядното устройство: извадете щепсела и съхранявайте акумулаторната батерия със състояние на зареждане между 30 % и 45 % (2 свeteщи в зелено светодиода).
– Акумулаторната батерия се намира в температурен диапазон между - 10 °C и + 50 °C.

УКАЗАНИЕ

■ Ако акумулаторната батерия не се съхранява така, както е описано в това ръководство за употреба, акумулаторната батерия може да се разреди дълбоко и по този начин да се повреди непоправимо.

• Заредете изтощена батерия, преди да я съхранявате. STIHL препоръчва акумулаторната батерия да се съхранява в състояние на зареждане между 30 % и 45 % (2 свeteщи постоянно в зелено светодиода).
• Съхранявайте акумулаторната батерия отделно от изделието.

16.2 Съхраняване на система за носене, захранващ кабел и адаптер AP

▶ Съхранявайте системата за носене, захран-ващия кабел и адаптера АР така, че да бъдат изпълнени следните условия:

– Системата за носене, захранващият кабел и адаптерът АР са извън обсега на деца.
– Системата за носене, захранващият кабел и адаптерът АР са чисти и сухи.
– Акумулаторната батерия, системата за носене или адаптерът AP не са окачени за захранващия кабел.

17 Почистване

17.1 Почистване на акумулаторна батерия, система за носене, захранващ кабел и адаптер АР

▶ Почиствайте акумулаторната батерия, системата за носене, захранващия кабел и адаптера AP с влажна кърпа.

17.2 Почистване на контактните повърхности на захранващия кабел

Към тази глава е наличен видеоклип.

www.stihl.com/sxwjNw

- Изкарайте щепсела на захранващия кабел от буксата или адаптера АР.

1 1 1 0000-GX-6041-A0

▶ Почистете контактните повърхности (1) със суха кърпа.

▶ Ако върху контактните повърхности се вижда обезцветяване (стрелката): отстранете обезцветяването с фина шкурка Р 600, докато контактните повърхности се полират.

18 Техническо обслужване и ремонт

18.1 Поддръжка и ремонт на аку- мулаторна батерия, система за носене, захранващ кабел и адаптер АР

Акумулаторната батерия, системата за носене, захранващият кабел и адаптерът АР не изискват поддръжка и не подлежат на ремонт от ползвателя.

▶ Ако акумулаторната батерия, системата за носене, захранващият кабел или адаптерът AP са дефектни или повредени: не използвайте акумулаторната батерия, системата за носене, захранващия кабел и адаптера AP и потърсете специализиран търговски обект на STIHL.

19 Отстраняване на неизправности

19.1 Отстраняване на неизправности на акумулаторната батерия или на задвижвано с акумулаторна батерия изделие

Неизправност Светодиоди извуковисигнали	Причина Отстраняване
При включванезадвижваното сакумулаторнабатерияизделие незапочва даработи или сеизключва повреме наработа.	1 светодиодмига в зеленои прозвучават6 дългизвуковисигнала.	Състоянието назареждане наакумулаторнатабатерия е твърдениско.
	1 светодиодсвети вчервено вчервено.	Акумулаторнатабатерия е силнозагряла или силно сее охладила.
	3 светодиодамигат вчервено.	В задвижваното сакумулаторнабатерия изделиема неизправност.
	3 светодиодасветят вчервено.	Задвижваното сакумулаторнабатерия изделие етвърде топло.
	4 светодиодамигат вчервено ипрозвучаваткратки, бързи,следващиедин следдруг звуковисигнали.	В акумулаторнатабатерия иманеизправност.
	Електрическата	връзка междузадвижваното сакумулаторнабатерия изделие иакумулаторнатабатерия епрекъсната.
	Задвижваното	сакумулаторнабатерия изделие илиакумулаторнатабатерия са влажни.

Неизправност Св	етодиоди извуковисигнали	Причина Отстраняване
Продължителността на работана задвижваното сакумулаторнабатерияизделие етвърде кратка.	Акумулаторнатабатерия не езаредена напълно.		Зареждайте акумулаторната батериятака, както е описано в ръководствотоза употреба на зарядното устройствOSTIHL AL 301, 301-4, 500.
	Експлоатационниятживот наакумулаторнatabатерия енадхвърлен.		Сменете акумулаторната батерия.
Акумулаторнатабатерия неможе да бъдеоткрита сприложениетoSTIHL connec-ted.	Безжичниятинтерфейс Bluetooth® наакумулаторнатабатерия или намобилния терминале деактивиран.		Активирайте безжичния интерфейсBluetooth® на акумулаторната батерияи на мобилния терминал.
	Разстоянието междуакумулаторнатабатерия и мобилниятерминал е твърдеголямо.		Намалете разстоянието,20.1.Ако акумулаторната батерия все ощене може да бъде открита сприложението STIHL connected:обърнете се към специализирантърговски обект на STIHL.
След поставянена адаптера АРв заряднотоустройствопроцесът назареждане не сестартира.	1 светодиодсвети вчервено вчервено.	Акумулаторнатабатерия е силнозагряла или силно сее охладила.	Оставете адаптера АР вътре взарядното устройство.Процесът на зареждане стартираавтоматично, щом се достигнедопустимият температурен диапазон.

19.2 Поддръжка за продукта и помощ за употребата

Поддръжка за продукта и помощ за употребата можете да получите в специализиран търговски обект на STIHL.

Възможности за контакт и допълнителна информация можете да намерите на https://support.stihl.com или www.stihl.com.

20 Технически данни

20.1 Акумулаторна батерия STIHL AR 2000 L, 3000 L

– Технология на акумулаторната батерия: литиево-йонна
– Напрежение: 36 V
– Капацитет в Ah: виж табелката с данни
– Вътрешна енергия в Wh: виж табелката с данни

– Допустим температурен диапазон за използване и съхранение: - 10 °C bis + 50 °C
- Тегло

- AR 2000 L: 7,4 kg

- AR 3000 L: 9,5 kg

– Изходно напрежение: 5 V

– Максимален ток на зареждане:1,5 А

– Безжичен интерфейс Bluetooth®:

română 21 Резервни части и принадлежности

• Връзка за данни: Bluetooth® 4.2. Мобил- ният терминал трябва да е съвместим с Bluetooth® Low Energy 4.0 и да поддържа Generic Access Profile (GAP).
  – честотна лента: ISM лента 2,4 GHz
  – Максимална излъчвана мощност на предавателя: 1 mW
  – Обхват на сигнала: ок. 10 m. Силата на сигнала зависи от условията на обкръжа-ващата среда и мобилния терминал. Обхватът може да се различава значително в зависимост от външните условия, включително използваното приемно устройство. В затворените пространства и през металните бариери (например стени, рафтове, куфари) обхватът може значително да се намали.
  – Изисквания за операционната система на мобилния терминал: Android или iOS (в текущата версия или по-нова)

20.2 REACH

Съкращението "REACH" обозначава регламента на EG (Европ. общност) за регистриране, анализ и допустимост на химическите препарати.

Информацията за изпълнение на регламента REACH е посочена по-долу www.stihl.com/reach.

Фирма STIHL препоръчва да се използват оригинални резервни части и оригинални принадлежности на STIHL.

Резервните части и принадлежностите на други производители не могат да бъдат оценени от STIHL по отношение на надеждността, безопасността и пригодността им, въпреки продължаващото наблюдение на пазара и STIHL не може да гарантира използването им.

Оригинални резервни части и оригинални принадлежности на STIHL се предлагат от специализиран търговски обект на STIHL.

22 Отстраняване /изхвър- ляне

22.1 Изхвърляне на акумулаторна батерия, самар, захранващ кабел и адаптер АР

Информацията относно изхвърлянето можете да получите от местната администрация или от специализиран търговски обект на STIHL.

Неправилното изхвърляне може да увреди здравето и да замърси околната среда.

• Занесете продуктите на STIHL, включително опаковките, до подходящ събирателен пункт за рециклиране в съответствие с местните разпоредби.
  ▶ Не я изхвърляйте заедно с битовите отпадъци.

23 Декларация на EC (EU) за съответствие

23.1 Акумулаторна батерия STIHL AR 2000 L, AR 3000 L

Пълният текст на ЕО Декларацията за съответствие може да се намери на следния интернет адрес: www.stihl.com/conformity

24 Декларация за съответствие UKCA

24.1 Акумулаторна батерия STIHL AR 2000 L, AR 3000 L

С настоящото ANDREAS STIHL AG & Co. KG декларира, че радиосистемата тип 4871 – STIHL AR 2000 L, AR 3000 L отговаря на приложимите директиви.

Пълният текст на Декларацията за съответствие може да се намери на следния интернет адрес: www.stihl.com/conformity

Cuprins
