BRUGSANVISNING AR 3000 L STIHL

104 - 118 Betjeningsvejledning

118 - 132 Bruksanvisning

13 Efter arbetet.... 72

Styrningen fäster anslutningskabeln på rygg-säcken.

3 Slinga

Spännet fäster anslutningskabeln på rygg-säcken.

Anslutningskabeln förbinder batteriet med en batteridriven STIHL-produkt med uttag eller adaptern AP.

2 Kontakt

Kontakten förbinder anslutningskabeln med batteriet.

3 Anslutningskabelns kontakt

Anslutningskabelns kontakt förbinder anslutningskabeln med en batteridriven STIHL-produkt med uttag eller adaptern AP.

4 Adapter AP

4 Säkerhetsanvisningar

4.1 Varningssymboler

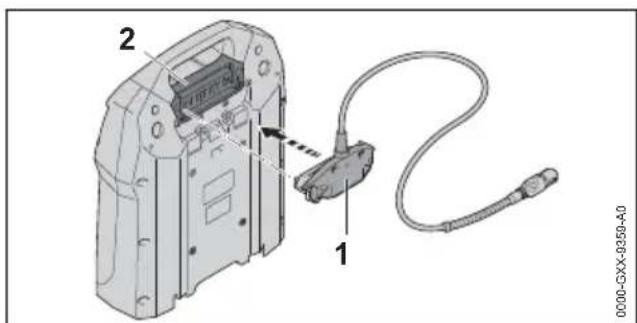

8.1 Montera anslutningskabeln

1 Forord.... 104
2 Oplysninger om denne brugsvejledning..105
3 Oversigt....105
4 Sikkerhedshenvisninger....106
5 Klargøring af batteri.... 110
6 Opladning af batteri, LED'er og signaltoner 110

7 Aktivér og deaktiver den trådløse Bluetooth®-grænseflade.... 111

8 Samling af batteri.... 111

9 Indstilling af batteri for brugeren.... 112

10 Kontrol af batteri....113

11 Arbejde med batteriet....114

13 Efter arbejdet.... 115

14 Tilslutning og opladning af USB-enhed...115

15 Transport....115

16 Opbevaring.... 115

17 Rengøring.... 116

19 Afhjælpning af fejl.... 117

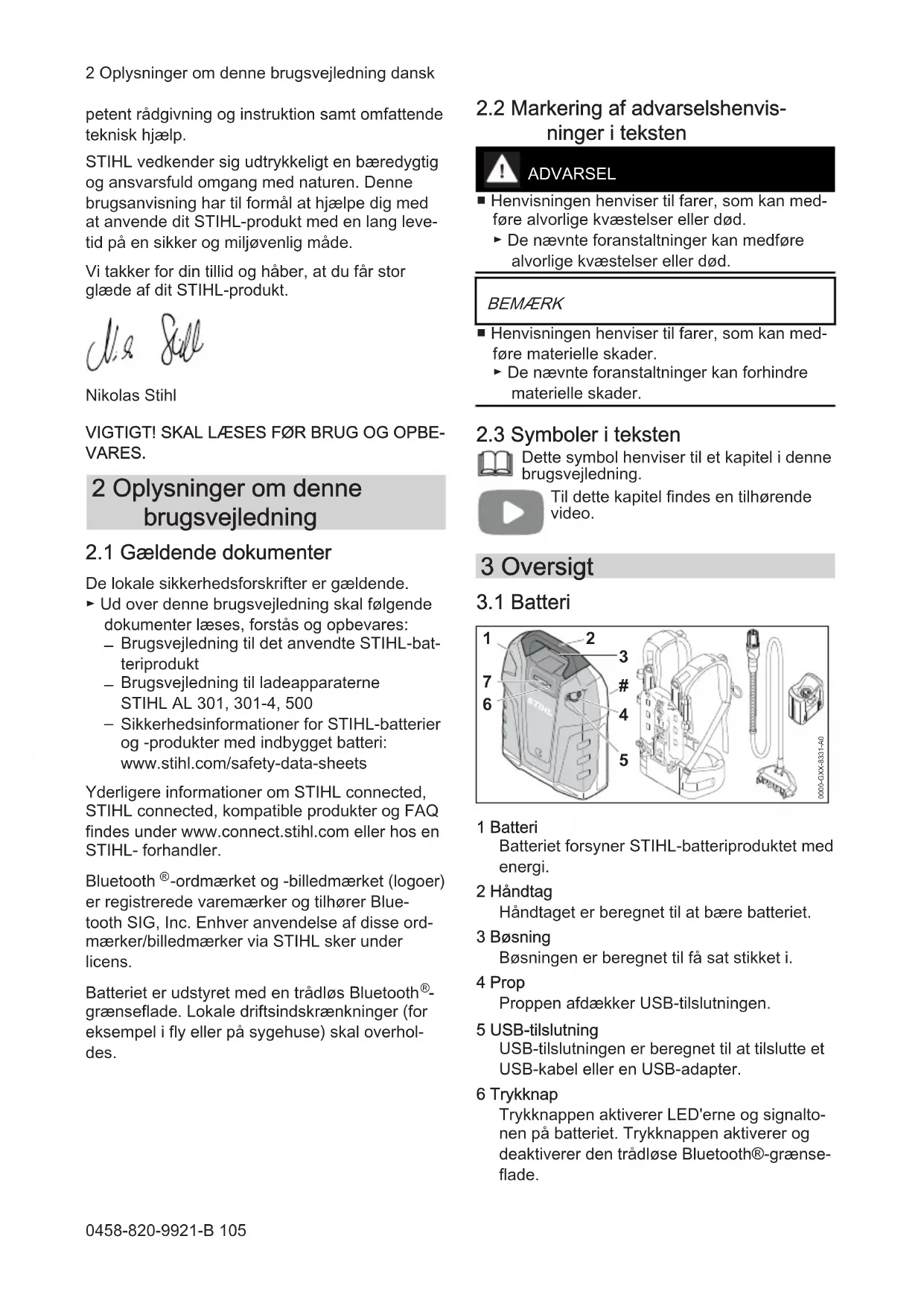

Vi er glade for, at du har valgt STIHL. Vi udvikler og producerer vores produkter i topkvalitet efter vores kunders behov. Dermed kan vi fremstille produkter med høj pålidelighed, selv ved ekstrem belastning.

STIHL står også for topkvalitet, när det drejer sig om service. Vores fagpersonale garanterer kom-

2 Oplysninger om denne brugsvejledning dansk

petent rådgivning og instruktion samt omfattende teknisk hjælp.

STIHL vedkender sig udtrykkeligt en bæredygtig og ansvarsfuld omgang med naturen. Denne brugsanvisning har til formål at hjælpe dig med at anvende dit STIHL-produkt med en lang leve-tid på en sikker og miljøvenlig måde.

Vi takker for din tillid og håber, at du får stor glæde af dit STIHL-produkt.

Nikolas Stihl

VIGTIGT! SKAL LÆSES F∅R BRUG OG OPBE-VARES.

2 Oplysninger om denne brugsvejledning

2.1 Gældende dokumenter

De lokale sikkerhedsforskrifter er gældende.

• Ud over denne brugsvejledning skal følgende dokumenter læses, forstås og opbevares:
• Brugsvejledning til det anvendte STIHL-batteriprodukt
• Brugsvejledning til ladeapparaterne STIHL AL 301, 301-4, 500
• Sikkerhedsinformationer for STIHL-batterier og -produkter med indbygget batteri: www.stihl.com/safety-data-sheets

Yderligere informationer om STIHL connected, STIHL connected, kompatible produkter og FAQ findes under www.connect.stihl.com eller hos en STIHL- forhandler.

Bluetooth ^ -ordmærket og -billedmærket (logoer) er registrerede varemærker og tilhører Bluetooth SIG, Inc. Enhver anvendelse af disse ordmærker/billedmærker via STIHL sker under licens.

Batteriet er udstyret med en trådløs Bluetooth®-grænseflade. Lokale driftsindskrænkninger (for eksempel i fly eller på sygehuse) skal overholdes.

2.2 Markering af adverselshenvisninger i teksten

ADVARSEL

■ Henvisningen henviser til farer, som kan medføre alvorlige kvæstelser eller død.
- De nævnte foranstaltninger kan medføre alvorlige kvæstelser eller død.

BEMAERK

■ Henvisningen henviser til farer, som kan medføre materielle skader.
- De nævnte foranstaltninger kan forhindre materielle skader.

2.3 Symboler i teksten

Dette symbol henviser til et kapitel i denne brugsvejledning.

Til dette kapitel findes en tilhørende video.

3 Oversigt

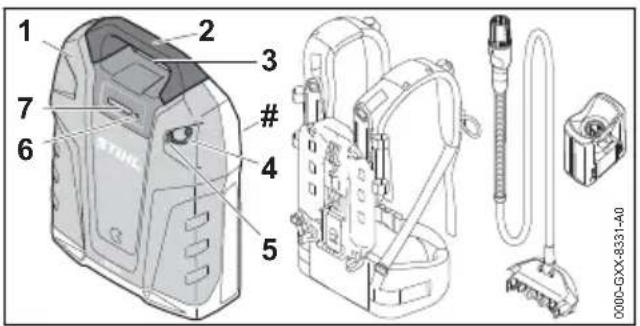

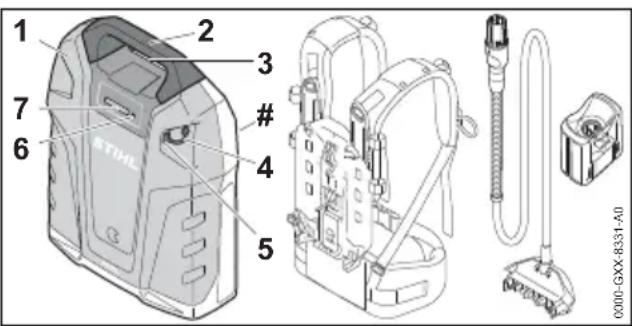

3.1 Batteri

1 2 3 # 4 5 6 STIHL 0000-GXX-8331-A0

1 Batteri Batteriet forsyner STIHL-batteriproduktet med energi.
2 Håndtag Håndtaget er beregnet til at bære batteriet.
3 Bøsning Bøsningen er beregnet til få sat stikket i.

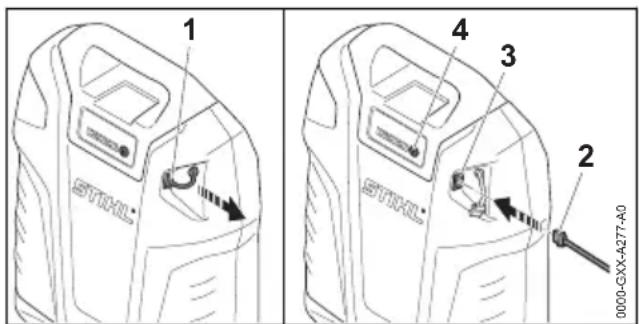

4 Prop Proppen afdækker USB-tilslutningen.

5 USB-tilslutning USB-tilslutningen er beregnet til at tilslutte et USB-kabel eller en USB-adapter.

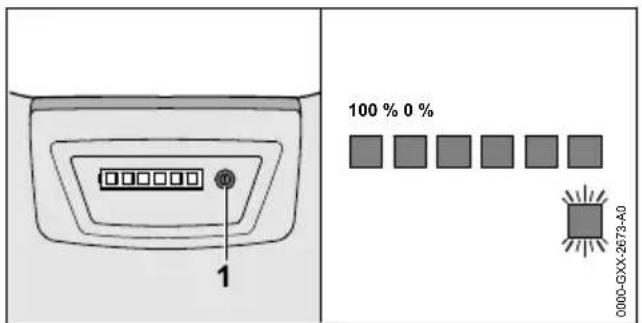

6 Trykknap Trykknappen aktiverer LED'erne og signaltonen på batteriet. Trykknappen aktiverer og deaktiverer den trådløse Bluetooth®-grænseflade.

dansk 4 Sikkerhedshenvisninger

7 LED'er

LED'erne viser batteriets ladetilstand, fejl samt om den trådløse Bluetooth®-grænseflade er aktiveret eller deaktiveret.

Bæresystemet er ikke indeholdt i batteriets leveringsomfang.

1 2 3 4 5 6 0000-GX-9336-40

1 Bæresystem

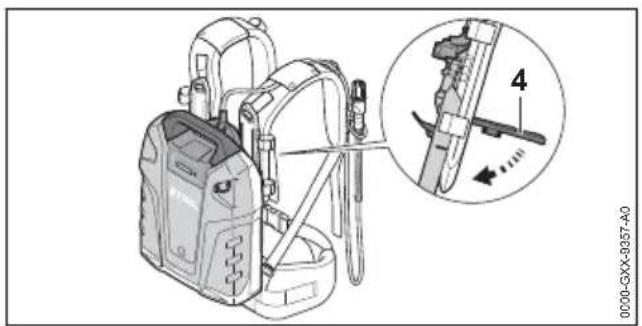

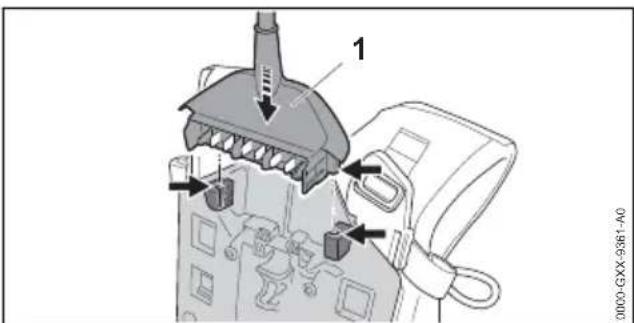

Bæresystemet fordeler batteriets vægt på kroppen og holder tilslutningsledning.

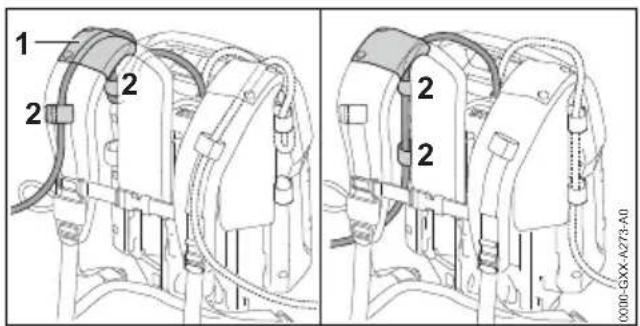

2 Føring

Føringen holder tilslutningsledningen på bæresystemet.

3 Sløjfe

Sløjfen holder tilslutningsledningen på bæresystemet.

4 Arm

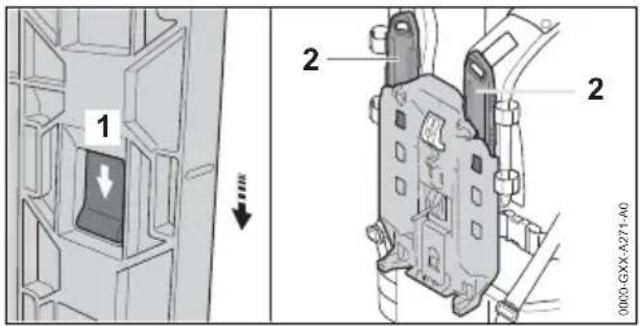

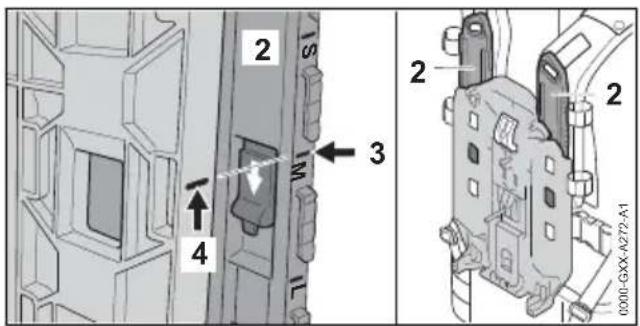

Skinnen giver mulighed for at indstille brugerens kropsstørrelse.

6 Spændestykke

Spændet holder tilslutningsledningen på bæresystemet.

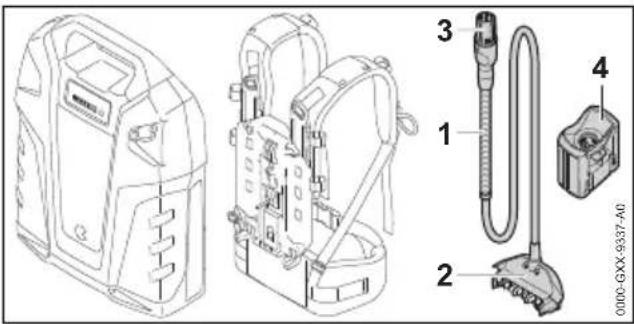

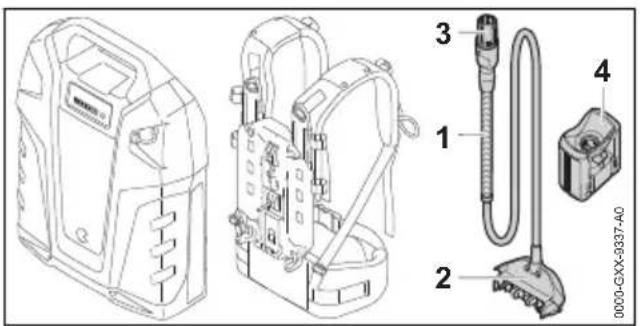

3.3 Tilslutningsledning og adapter AP

Tilslutningsledningen og adapteren AP er ikke indeholdt i batteriets leveringsomfang.

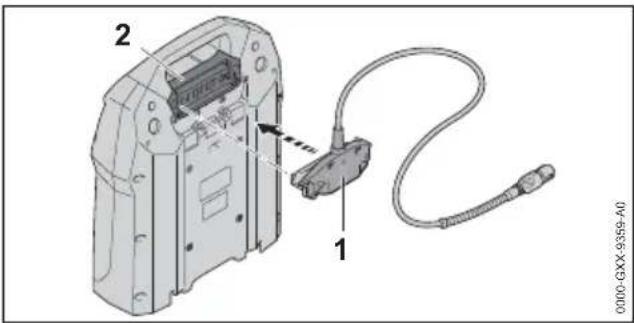

1 Tilslutningsledning

Tilslutningsledningen forbinder batteriet med et STIHL-batteriprodukt med bøsning eller med adapteren AP.

2 Stik

Stikket forbinder tilslutningsledningen med batteriet.

3 Tilslutningsledningens stik

Tilslutningsledningens stik forbinder tilslutningsledningen med et STIHL-batteriprodukt med bøsning eller med adapteren AP.

4 Adapter AP

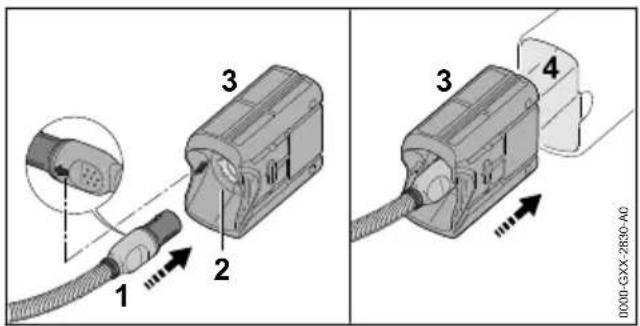

Adapter AP forbinder batteriet med et STIHL-batteriprodukt, der har en batteriskakt for batterier af typen STIHL AP.

3.4 Symboler

1 LED lyser rødt. Batteriet er for varmt eller for koldt.

4 LED'er blinker rødt. Der er en fejl i batteriet.

Batteriet har en trådløs Bluetooth®-grænseflade og kan forbindes med STIHL Connected-appen.

Angivelsen ved siden af symbolet henviser til batteriets energiindhold iht. celleproducentens specifikation. Det energiindhold, som er til rådighed for anvendelsen, er lavere.

Produktet må ikke bortskaffes som hus- holdningsaffald.

4 Sikkerhedshenvisninger

4.1 Advarselssymboler

Advarselssymbolerne på batteriet har følgende betydning:

Følg deres sikkerhedsanvisninger og foranstaltninger.

Sørg for at læse, forstå og opbevare denne brugsvejledning.

Beskyt batteriet mod varme og ild.

Batteriet må ikke nedsænkes i væsker.

Overhold det tilladte temperaturområde for batteriet.

4.2 Tilsigtet anvendelse

Et STIHL AR L-batteri forsyner STIHL-batteriprodukter med energi:

– Batteriprodukt med stikkontakt.
- Batteriprodukt med en batteriskakt til STIHL AP-batterier.
- Batteriprodukt med en batteriholder til STIHL AR L-batterier.

Batteriet kan anvendes i regnvejr.

Batteriet må kun anvendes til arbejde i jordhøjde eller på en løfteplatform.

Batteriet må ikke anvendes til batteri-plæneklip-pere med en batteriskakt til STIHL AP-batterier.

Under arbejde bæres batteriet på ryggen eller forbindes med et batteriprodukt, som det er beskrevet i brugsvejledningen til batteriproduktet.

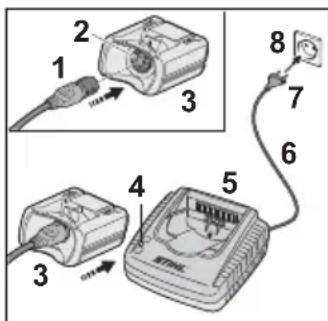

Batteriet oplades med et ladeapparat af typen STIHL AL 301, AL 301-4 eller AL 500.

Batteriet giver dig i kombination med STIHL Connected-appen mulighed for personalisering og overførsel af informationer om batteriet vha. Bluetooth®-teknologien.

▲ ADVARSEL

■ Produkter og ladeapparater, som ikke er godkendt af STIHL til batteriet, kan forårsage brande og eksplosioner. Personer kan pådrage sig alvorlige kvæstelser eller udsættes for livsfare, og der kan opstå materielle skader.

- Anvend kun batteriet til følgende STIHL-batteriprodukter:

– Batteriprodukt med stikkontakt.
- Batteriprodukt med en batteriskakt til STIHL AP-batterier.
- Batteriprodukt med en batteriholder til STIHL AR L-batterier.

▶ Oplad batteriet med en oplader STIHL AL 301, AL 301-4 eller AL 500.

■ Hvis batteriet ikke anvendes i overensstemmelse med formålet, kan personer pådrage sig alvorlige kvæstelser, og der kan opstå materielle skader.

- Anvend batteriet, som det er beskrevet i denne brugsvejledning, i STIHL Connectedappen og på www.connect.stihl.com.

4.3 Krav til brugeren

▲ ADVARSEL

■ Brugere, der ikke er blevet instrueret, kan ikke genkende eller vurdere de farer, som batteriet, bæresystemet, tilslutningsledningen og adapteren AP giver anledning til. Brugeren eller andre personer kan pådrage sig alvorlige kvæstelser eller udsættes for livsfare.

▶ Sørg for, at denne brugsvejledning læses, forstås og opbevares.

Hvis batteriet, bæresystemet, tilslutningsledningen eller adapteren AP videregives til en anden person: Så lad brugsvejledningen følge med.
▶ Hvis du er i tvivl: Kontakt en STIHL-for-handler.
▶ Sørg for, at brugeren opfylder følgende krav:

- Brugeren er udhvilet. - Brugeren er fysisk, sensorisk og mentalt i stand til at betjene batteriet, bæresystemet, tilslutningsledning og adapteren AP samt at arbejde med dem. Hvis brugeren har fysiske, sensoriske eller mentale begrænsninger, må brugeren kun arbejde med motorsaven under opsyn eller efter anvisning fra en ansvarlig person.

- Brugeren kan genkende om vurdere de farer, som batteriet, bæresystemet, tilslutningsledning og adapteren AP giver anledning til.

- Brugeren er myndig, eller brugeren uddannes under opsyn til et erhverv efter nationale forskrifter.

- Brugeren har fået en instruktion fra en STIHL-forhandler eller en fagkyndig person, inden vedkommende anvender batteriet, bæresystemet, tilslutningsledning og adapteren AP første gang.

- Brugeren er ikke påvirket af alkohol, medicin eller stoffer.

4.4 Arbejdsområde og omgivelser

▲ ADVARSEL

■ Uvedkommende personer, børn eller dyr kan ikke genkende og vurdere farerne, som batteriet, bæresystemet, tilslutningsledningen og

adapteren AP kan give anledning til. Uvedkommende personer, børn eller dyr kan pådrage sig alvorlige kvæstelser.

• Hold uvedkommende personer, børn og dyr væk.
  ▶ Efterlad ikke batteriet uden opsyn.
  ▶ Sørg for, at børn ikke kan lege med batteriet, bæresystemet, tilslutningsledningen eller adapteren AP.

- Batteriet er ikke beskyttet mod alle påvirkninger fra omgivelserne. Hvis batteriet udsættes for bestemte omgivelsespåvirkninger, kan der gå ild i det, eller det kan eksplodere eller blive beskadiget, så det ikke kan repareres. Personer kan pådrage sig alvorlige kvæstelser, og der kan opstå materielle skader.

▶ Beskyt batteriet mod varme og ild.
▶ Kast ikke batteriet i åben ild.

- Anvend og opbevar batteriet i temperaturområdet mellem -- 10 °C og + 50 °C.

- Batteriet må ikke nedsænkes i væsker.

• Hold små, metalliske genstande væk fra batteriet.
  ▶ Batteriet må ikke udsættes for højt tryk.
  ▶ Batteriet må ikke udsættes for mikrobølger.
  ▶ Beskyt batteriet mod kemikalier og salte.

4.5 Sikkerhedskonform tilstand

Batteriet, bæresystemet, tilslutningsledningen og adapteren AP har en sikker tilstand, når følgende betingelser er opfyldt:

• Batteriet, bæresystemet, tilslutningsledningen og adapteren AP er ubeskadigede.
• Batteriet, bæresystemet, tilslutningsledningen og adapteren AP er rene og tørre.
• Batteriet fungerer og er ikke blevet ændret.
• Batteriet, bæresystemet, tilslutningsledningen og adapteren AP er uændrede.
• Der er monteret originalt STIHL-tilbehør til dette batteri og bæresystem.
  – Tilbehøret er monteret korrekt.

ADVARSEL

■ Batteriet kan ikke fungere sikkert længere, hvis det er i en usikker tilstand. Personer kan pådrage sig alvorlige kvæstelser.

- Arbejd med et ubeskadiget og fungerende batteri.

• Et beskadiget eller defekt batteri må ikke oplades.
  Arbejd kun med et ubeskadiget bæresystem, tilslutningsledning og en ubeskadiget adapter AP.
  Hvis batteriet, bæresystemet, tilslutningsledningen eller adapteren AP er beskidte eller våde: Rengør da batteriet, bæresystemet, tilslutningsledningen og adapteren AP, og lad det tørre.
• Ændr ikke på batteri, bæresystem, tilslutningsledning og adapter AP.
  Der må ikke stikkes genstande gennem batteriets eller adapteren AP's åbninger.
  ▶ Batteriets eller adapteren AP's elektriske kontakter må ikke forbindes og kortsluttes med metalliske genstande.
  ▶ Batteriet må ikke åbnes.
• Anvend originalt STIHL-tilbehør til dette batteri og bæresystem.
• Monter tilbehøret på den måde, som beskrives i denne brugsvejledning eller i tilbehørets brugsvejledning.
• Udskift slidte eller beskadigede informationsskilde.

■ Der kan løbe væske ud fra et beskadiget batteri. Hvis væsken kommer i kontakt med huden eller øjnene, kan huden eller øjnene blive irriterede.

▶ Undgå kontakt med væsken.
▶ Hvis der er opstået kontakt med huden: Vask det pågældende sted på huden med rigeligt vand og sæbe.
Hvis der er opstået kontakt med øjnene: Skyl øjnene i mindst 15 minutter med rigeligt vand, og opsøg læge.

- Et beskadiget eller defekt batteri kan have en usædvanlig lugt, ryge eller brænde. Personer kan pådrage sig alvorlige kvæstelser eller udsættes for livsfare, og der kan opstå materielle skader.

▶ Hvis batteriet lugter usædvanligt eller ryger: Tag batteriet af ryggen, brug ikke batteriet, og hold det væk fra brændbare stoffer.
Hvis der opstår brand i batteriet: Forsøg at slukke branden i batteriet med en brand-slukker eller vand.

– Tilslutningsledningen er beskadiget.
- Tilslutningsledningens stik eller forbindelsesstikket til batteriet er beskadiget.
- Adapteren AP er beskadiget.

▲ ADVARSEL

- Kontakt med strømførende komponenter kan medføre elektrisk stød. Brugeren kan pådrage sig alvorlige kvæstelser eller udsættes for livsfare.

- Kontrollér, at tilslutningsledningen, tilslutningsledningens stik, forbindelsesstikket til batteriet og adapteren AP er ubeskadigede.

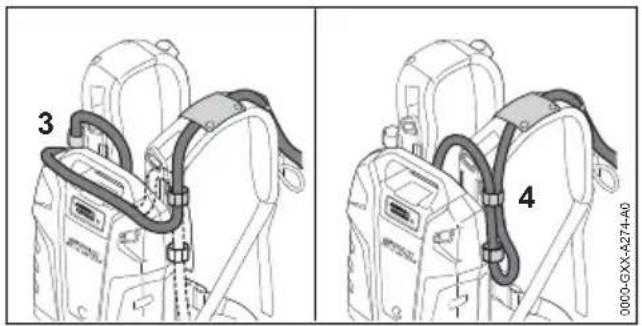

■ En forkert ført tilslutningsledning kan blive beskadiget. Personer kan blive kvæstet, og tilslutningsledningen kan blive beskadiget.

Før tilslutningsledningen, så batteriproduktets værktøj ikke kan berøre tilslutningsledningen.

- Før tilslutningsledningen, så den ikke har knæk og bliver beskadiget.

▶ Hvis tilslutningsledningen er viklet sammen: Ret tilslutningsledningen ud.

4.6 Arbejde

▲ ADVARSEL

■ Brugeren kan i visse situationer ikke længere arbejde koncentreret. Brugeren kan snuble, falde og pådrage sig alvorlige kvæstelser.

- Arbejdet skal udføres roligt og velovervejet.

▶ Hvis lysforholdene og udsynet er ringe: Arbejd ikke med batteriet.

▶ Vær opmærksom på forhindringer.

- Arbejd stående på jorden, og hold balancen. Hvis der skal arbejdes i højden: Anvend en løfteplatform.

- Hvis der opstår træthedssymptomer: Hold en pause i arbejdet.

■ Hvis batteriet ændrer sig under arbejdet, reagerer usædvanligt, eller der lyder korte signallyde hurtigt efter hinanden, kan batteriet evt. befinde sig i en ikke-sikkerhedskonform tilstand. Personer kan pådrage sig alvorlige kvæstelser, og der kan opstå materielle skader.

- Afslut arbejdet, tag batteriet af ryggen, og kontakt en STIHL-forhandler.

Hvis batteriet lugter usædvanligt eller ryger: Tag batteriet af ryggen, brug ikke batteriet, og hold det væk fra brændbare stoffer.

- I tilfælde af en farlig situation kan brugeren gå i panik og ikke være i stand til at tage bæresystemet af. Brugeren kan pådrage sig alvorlige kvæstelser.

- Batteriet er ikke beskyttet mod alle påvirkninger fra omgivelserne. Hvis batteriet udsættes for bestemte omgivelsesbetingelser, kan batteriet tage skade, og der kan opstå materielle skader.

■ Under transporten kan batteriet vælte eller flytte sig. Personer kan pådrage sig kvæstelser, og der kan opstå materielle skader.

- Pak batteriet i emballagen på en sådan måde, at det ikke kan flytte sig.

- Emballagen skal sikres, så den ikke kan flytte sig.

4.8 Opbevaring

▲ ADVARSEL

■ Børn kan ikke genkende eller vurdere de farer, som er forbundet med batteriet. Børn kan pådrage sig alvorlige kvæstelser.

- Opbevar batteriet uden for børns række-vidde.

■ Batteriet er ikke beskyttet mod alle påvirkninger fra omgivelserne. Hvis batteriet udsættes for bestemte omgivelsespävirkninger, kan batteriet blive beskadiget, så det ikke kan repareres.

▶ Hvis batteriet opbevares i ladeapparatet: Træk netstikket ud, og opbevar batteriet med et ladeniveau på mellem 30 % og 45 % (2 grønne LED'er).

- Opbevar batteriet i temperaturområdet mellem - 10 °C og + 50 °C.

- Tilslutningsledningen er ikke beregnet til at bære batteriet eller hænge det op. Tilslutningsledningen og batteriet kan blive beskadiget.

- Vikl tilslutningsledningen op i en løkke, og fastgør den på batteriet.

- Aggressive rengøringsmidler, rengøring med højtryksrenser eller spidse genstande kan beskadige batteriet, bæresystemet, tilslutningsledning og adapteren AP. Hvis batteriet, bæresystemet, tilslutningsledning og adapte-

ren AP ikke rengøres korrekt, kan komponenterne ikke længere fungere korrekt, og sikkerhedsanordningerne kan sættes ud af kraft. Personer kan pådrage sig alvorlige kvæstelser.

▶ Rengør batteriet, bæresystemet, tilslutningsledning og adapteren AP, som det er beskrevet i denne brugsanvisning.

■ Hvis batteriet, bæresystemet, tilslutningsledning og adapteren AP ikke vedligeholdes eller repareres korrekt, kan komponenterne ikke længere fungere korrekt, og sikkerhedsanordningerne kan sættes ud af kraft. Personer kan pådrage sig alvorlige kvæstelser eller udsættes for livsfare.

- Du må ikke vedligeholde eller reparere batteriet, bæresystemet, tilslutningsledning og adapteren AP på egen hånd.

Hvis batteriet, bæresystemet, tilslutningsledning og adapteren AP skal vedligeholdes eller repareres: Kontakt en STIHL-forhandler.

5 Klargøring af batteri

5.1 Klargøring af batteri

Udfør altid følgende trin, inden arbejdet påbegyndes:

• Kontrollér LED'erne og signaltonerne, 6.3
  ▶ Lad batteriet helt op, 16.1
  ▶ Rengør batteriet, 7.1
  ▶ Hvis tilslutningsledningen anvendes:

▶ Rengør tilslutningsledningens kontaktflader, 17.2

- Monter tilslutningsledningen eller batteriet og tilslutningsledningen på bæresystemet, 8

• Kontrollér, at batteriet er i en sikker tilstand, 4.5.
  Hvis bæresystemet, tilslutningsledningen og batteriadapteren anvendes: Kontrollér, at bæresystemet, tilslutningsledningen og batteriadapteren befinder sig i den sikkerhedskonforme tilstand, 4.5.
• Hvis disse trin ikke kan gennemføres: Anvend ikke batteriet, og kontakt en STIHL-forhandler.

5.2 Forbind batteriet med STIHL Connected-appen

• Aktivér den trådløse Bluetooth®-grænseflade på den mobile enhed.

• Aktivér den trådløse Bluetooth®-grænseflade på batteriet, 17.1.
  ▶ Download STIHL Connected-appen fra App Store til den mobile enhed, og opret en konto.

• Åbn STIHL connected-appen, og log ind.

• Tilføj batteriet i STIHL connected-appen, og følg anvisningerne på skærmen.

Kontaktmuligheder og yderligere oplysninger kan findes på https://support.stihl.com eller i STIHL connected-appen.

STIHL Connected-appen er tilgængelig afhængigt af markedet.

6 Opladning af batteri, LED'er og signaltoner

6.1 Opladning af batteriet

Opladningstiden afhænger af forskellige faktorer, f.eks. af batteriets temperatur eller af omgivelsernes temperatur. Den faktiske opladningstid kan afvige fra den angivne opladningstid. Opladningstiden er angivet på www.stihl.com/charging-times.

Hvis netstikket er sat ind i en stikdåse, og adapteren AP er sat i ladeapparatet, starter opladningen automatisk. Når batteriet er ladet helt op, slukker ladeapparatet automatisk.

Batteriet og ladeapparatet bliver varme under opladningen.

Ladeapparaterne STIHL AL 301, 301-4 og AL 500 har en indbygget ventilator, som tænder og slukker automatisk under opladningen.

- Monter tilslutningsledningen eller batteriet og tilslutningsledningen på bæresystemet

• Sæt netstikket (7) i en stikdåse (8), som er lettilgængeligt placeret. Ladeapparatet (5) udfører en selvtest. LED'en (4) lyser grønt i ca. 1 sekund og rødt i ca. 1 sekund.
  ▶ Før tilslutningsledningen (6).
• Sæt tilslutningsledningens stik (1) på batteriet i bøsningen (2) på adapteren AP (3).
  ▶ Sæt adapteren AP (3) i ladeapparatets føringer (5), og tryk den i indtil anslag. LED'en (4) lyser grønt. LED'erne på batteriet lyser grønt, og batteriet lades op.

7 Aktivér og deaktiver den trådløse Bluetooth®-grænseflade dansk

Hvis LED'en (4) og LED'erne ikke længere lyser: Batteriet er fuldt opladet, og adapteren AP (3) kan tages ud af ladeapparatet (5).
▶ Hvis ladeapparatet (5) ikke længere anvendes: Træk netstikket (7) ud af stikdåsen (8).

6.2 Visning af ladetilstanden

100 % 0 % 0000-GXX-2673-A0

▶ Tryk på trykknappen (1).
LED'erne lyser grønt i ca. 5 sekunder og viser ladetilstanden. Der lyder en kort signaltone.
Hvis den højre LED blinker grønt, og der lyder seks lange signaltoner: Oplad batteriet.

LED'erne og signaltonerne kan indikere følgende oplysninger om batteriet:

• Opladningstilstand
• Om den trådløse Bluetooth®-grænseflade er aktiveret eller deaktiveret
• Fejl

LED'erne kan lyse eller blinke grønt eller rødt. Den højre LED kan desuden lyse eller blinke blåt. Signaltonerne kan være korte eller lange.

Hvis LED'erne lyser eller blinker grønt, og der lyder en kort signaltone, vises ladetilstanden.

▶ Hvis den højre LED blinker grønt, og der lyder seks lange signaltoner: Oplad batteriet.
Hvis LED'erne lyser eller blinker rødt, og der ikke lyder nogen signaltone: Afhjælp fejl, 19.1

Der er en fejl i batteriproduktet eller i batteriet.

Hvis de fire højre LED'er blinker rødt, og der lyder hurtige signaltoner efter hinanden: Afhjælp fejl, 19.1.

Der er en fejl i batteriet.

Hvis den højre LED på batteriet lyser blåt, og der lyder tre korte signaltoner: Batteriets trådløse Bluetooth®-grænseflade aktiveres, 7.1.

Hvis den højre LED på batteriet blinker blåt, og der lyder tre korte signaltoner: Batteriets trådløse Bluetooth®-grænseflade deaktiveres, 7.2.

7 Aktivér og deaktiver den trådløse Bluetooth®-græn-seflade

7.1 Aktivér den trådløse Bluetooth®-grænseflade

• Hold trykknappen inde, indtil den højre LED lyser blåt i ca. 3 sekunder, og der lyder tre korte signaltoner.
  Batteriets trådløse Bluetooth®-grænseflade er aktiveret.

7.2 Deaktiver den trådløse Bluetooth®-grænseflade

• Hold trykknappen inde, indtil den højre LED blinker blåt seks gange, og der lyder tre korte signaltoner.
  Den trådløse Bluetooth®-grænseflade på batteriet er deaktiveret.

8 Samling af batteri

8.1 Montering af tilslutningsledning

0000-GXX-9359-A0

• Placer stikket (1), så tilslutningsledningen peger opad.
  ▶ Sæt stikket (1) i USB-porten (2).

8.2 Monter og afmonter tilslutningsledning på bæresystemet

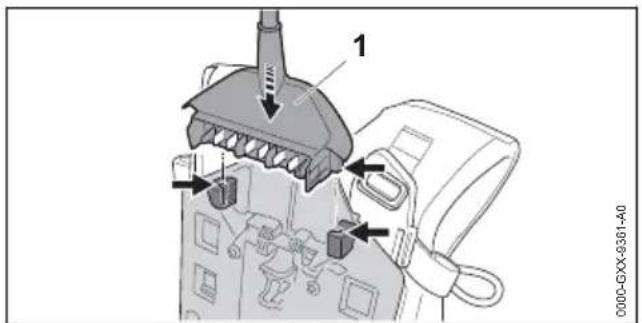

8.2.1 Monter tilslutningsledningen og batteriet på bæresystemet

1 0000-GXX-9381-A0

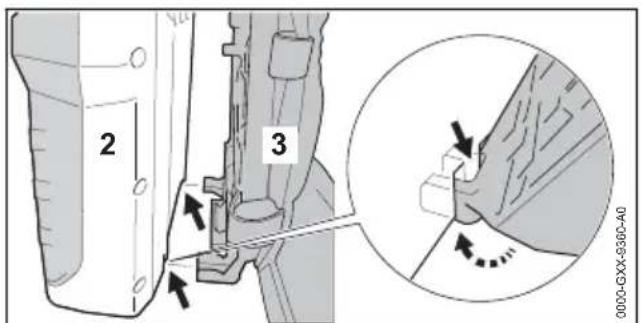

- Rejs armen (4), og hold den. - Tryk bæresystemet (3) på batteriet (2), indtil stikket (1) ligger på bøsningen (5).

- Før armen (4) nedad, indtil den går hørbart i indgreb.

8.2.2 Afmonter batteriet og tilslutningsledningen fra bæresystemet

▶ Rejs armen.
▶ Tag batteriet ud.
▶ Tag stikket ud.

9 Indstilling af batteri for brugeren

9.1 Indstil bæresystemet efter brugerens kropsstørrelse:

Bæresystemet kan afhængigt af brugerens kropsstørrelse indstilles i niveauerne S, M eller L.

1 2 2 0000-GXX-A271-A0

- Tryk på holdebeslaget (1), og skub det i pilens retning. - Tag skinnen (2) af.

2 S N 4 3 2 2 0000-GX-A272-A1

• Placer markeringen (3) ved markeringen (4), så de flugter med hinanden.
  ▶ Læg skinnen (2) i.
• Træk skinnen (2) mod pilens retning. Skinnen (2) går i hak med et klik.
• Indstil skinnen (2) på samme niveau på venstre og højre side af skulderselen.

9.2 Føring og indstilling af tilslut- ningsledning

Tilslutningsledningen kan føres og indstilles afhængigt af brugerens størrelse, de forskellige batteriprodukter og den pågældende anvendelse.

1 2 2 2 0000-GXX-ACT3-A0

Tilslutningsledningen kan fastgøres gennem føringen (1) på bæreselen og spændestykkerne (2) eller på siden af rygpladen med spændestykkerne (2).

3 4 0000-GXX-A274-A0

Tilslutningsledningens længde kan indstilles via en løkke på batteriet (3) eller en løkke (4) på siden.

Før tilslutningsledningen, så den er så kort som muligt, ikke får knæk og ikke er i vejen under arbejdet.

9.3 Anlægning og aflægning af bæresele

9.3.1 Påtagning og indstilling af bæresystemet

▶ Før enden af hofteselen gennem spænderne (3 og 4).

9.3.2 Aftagning af bæresystem

LED'erne lyser grønt, og der lyder en kort signaltone. Ladetilstand vises.

▶ Hvis den højre LED blinker grønt, og der lyder seks lange signaltoner: Oplad batteriet.
▶ Hvis LED'erne ikke lyser eller blinker, eller signaltonen ikke lyder: Anvend ikke batteriet, og kontakt en STIHL-forhandler.

Der er en fejl i batteriet.

11 Arbejde med batteriet

11.1 Arbejde med batteriet

A
B	2
C	3	;
D	4

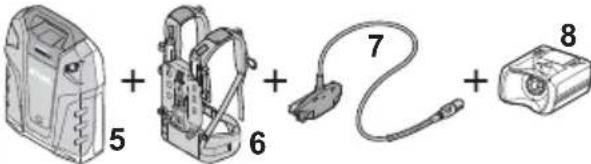

A: Hvis et batteriprodukt med bøsning (1) skal forsynes med energi:

Anvend batteri (5), bæresystem (6) og tilslutningsledning (7). Batteriet bæres i bæresystemet på ryggen.

B: Hvis et batteriprodukt med batteriskakt til STIHL AP-batterier (2) skal forsynes med energi:

Anvend batteri (5), bæresystem (6), tilslutningsledning (7) og adapteren AP (8). Batteriet bæres i bæresystemet på ryggen.

C: Hvis et batteriprodukt til STIHL AR L-batterier (3) skal forsynes med energi:

Anvend kun batteriet (5). Batteriet sættes direkte i batteriproduktet.

D: Hvis batteriet skal lades med et ladeapparat (4):

Anvend batteri (5), tilslutningsledning (7) og adapteren AP (8). Adapteren AP sættes i ladeapparatet.

12 Forbindelse og afbrydelse af batteri

12.1 Forbind et STIHL-batteripro- dukt med bøsning

- Forbind batteriet, som det er beskrevet i brugsvejledningen til batteri-produktet.

12.2 Forbindelse af et batteri med et STIHL-batteriprodukt med en batteriskakt til batterier STIHL AP

1 2 3 3 4 0000-GX-2830-A0

13 Efter arbejdet dansk

• Ret tilslutningsledningens stik (1), så pilen på tilslutningsledningens stik (1) peger mod bøsningen (2) til adapteren AP (3).
  ▶ Sæt tilslutningsledningens stik (1) i bøsningen (2) til adapteren AP (3).
  ▶ Sæt adapteren AP (3) i batteriskakten (4).

12.3 Forbindelse af et batteri med et STIHL-batteriprodukt med en batteriskakt til batterierne STIHL AR L

- Forbind batteriet, som det er beskrevet i brugsvejledningen til batteri-produktet.

12.4 Afbrydelse af batteri

▶ Sluk for batteriproduktet.
Hvis der anvendes et batteri-produkt med bøsning: Adskil batteriet, som det er beskrevet i brugsvejledningen til batteri-produktet
▶ Hvis adapteren AP anvendes: Tag adapteren AP ud af batteriskakten.

Hvis der anvendes et batteri-produkt til batterierne STIHL AR L: Adskil batteriet, som det er beskrevet i brugsvejledningen til batteriproduktet.

13 Efter arbejdet

13.1 Efter arbejdet

▶ Sluk for batteriproduktet.
▶ Afbryd batteriet.
▶ Hvis batteriet, bæresystemet, tilslutningsledningen eller adapteren AP er våde: Tør batteri, bæresystem, tilslutningsledning og adapter.
▶ Rengør batteriet, bæresystemet, tilslutningsledning og adapteren AP.

14 Tilslutning og opladning af USB-enhed

14.1 Tilslutning og opladning af USB-enhed

1 4 3 2 0000-GXX-A277-A0

▶ Tryk på trykknappen (4).
USB-enheden lades op. Hvis USB-enheden ikke lades op, er den opladningsstrøm, som stilles til rådighed fra batteriet, for lav, 20.1. USB-enheden kan ikke lades op.

USB-kablet skal være trukket ud, før arbejdet påbegyndes. Proppen (1) beskytter USB-porten (3) mod fugt og snavs.

15 Transport

15.1 Transport af batteriet

▶ Sluk for batteriproduktet.
▶ Afbryd batteriet.
- Kontrollér, at batteriet er i en sikker tilstand.

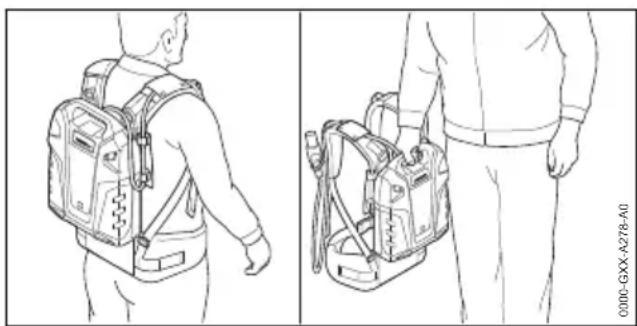

▶ Bær batteriet på ryggen eller vha. håndtaget.
▶ Hvis batteriet transporteres i et køretøj: Sørg for at sikre batteriet, så det ikke kan vælte eller flytte sig.
Hvis batteriet emballeres: Emballer batteriet, så det ikke kan bevæge sig i emballagen, og sikr emballagen, så den ikke kan bevæge sig.

Batteriet er underlagt kravene for transport af farligt gods. Batteriet er klassificeret som UN 3480 (litium-ion-batterier) og er blevet kontrolleret iht. FN-håndbogen angående kontroller og kriterier, del III, afsnit 38.3.

Transportbestemmelserne findes på www.stihl.com/safety-data-sheets.

16 Opbevaring

16.1 Opbevaring af batteriet

STIHL anbefaler at opbevare batteriet med en ladetilstand på mellem 30 % og 45 % (2 grønne LED'er lyser).

dansk 17 Rengøring

• Opbevar batteriet, så følgende betingelser opfyldes:
• Batteriet er uden for børns rækkevidde.
• Batteriet er rent og tørt.
  – Batteriet er i et lukket rum.
• Batteriet er adskilt fra produktet.
• Hvis batteriet opbevares i ladeapparatet: Træk netstikket ud, og opbevar batteriet med et ladeniveau på mellem 30 % og 45 % (2 grønne LED'er).
• Batteriet er i temperaturområdet mellem - 10 °C og + 50 °C.

BEMAERK

■ Hvis batteriet ikke opbevares som beskrevet i denne brugsvejledning, kan batteriet blive dyb-deafladet og dermed blive beskadiget, så det ikke kan repareres.
▶ Oplad et afladet batteri, inden det opbevares. STIHL anbefaler at opbevare batteriet med en ladetilstand på mellem 30 % og 45 % (2 grønne LED'er lyser).
- Opbevar batteriet adskilt fra produktet.

16.2 Opbevaring af, bæresystemet, tilslutningsledning og adapteren AP

• Opbevar bæresystemet, tilslutningsledning og adapteren AP, så følgende betingelser opfyldes:
• Bæresystemet, tilslutningsledningen og adapteren AP er uden for børns række-vidde.
• Bæresystemet, tilslutningsledning og adapteren AP er rene og tørre.
• Batteriet, bæresystemet eller adapteren AP er ikke hængt op i tilslutningsledningen.

17 Rengøring

▶ Rengør batteri, bæresystem, tilslutningsledning og adapter AP med en fugtig klud.

17.2 Rengør tilslutningsledningens kontaktflader

Til dette kapitel findes en tilhørende video.

www.stihl.com/sxwjNw

- Træk tilslutningsledningens stik ud af bøsningen eller ud af adapteren AP.

1 1 1 0000-GXX-8041-A0

▶ Rengør kontaktfladerne (1) med en tør klud.

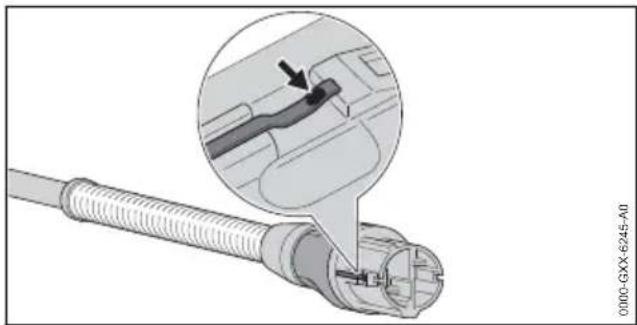

Hvis en misfarvning (pil) vises på kontaktfladerne: Slib misfarvningen af med et stykke fint sandpapir P 600, indtil kontaktfladerne er helt skinnende.

18.1 Vedligehold og reparation af batteriet, bæresystemet, tilslutningsledning og adapteren AP

Batteriet, bæresystemet, tilslutningsledning og adapteren AP kan ikke vedligeholdes og ikke repareres af brugeren.

Hvis batteriet, bæresystemet, tilslutningsledning eller adapteren AP er defekt eller beskadiget: Anvend ikke batteriet, bæresystemet, tilslutningsledning og adapteren, og opsøg en STIHL-forhandler.

19 Afhjælpning af fejl

19.1 Afhjælpning af fejl i batteriet eller batteriproduktet

Fejl LED'er og signaltoner	Årsag Afhjælpning
Batteriproduktet starter ikke, når der tændes, eller det slukker under drift.	1 LED blinker grønt, og der lyder 6 lange signaltoner.	Batteriets ladetilstand er for lav.
	1 LED lyser rødt.	Batteriet er for varmt eller for koldt.
	3 LED'er blinker rødt.	Der er en fejl i batteri-produktet.
	3 LED'er lyser rødt.	Batteriproduktet er for varmt.
	4 LED'er blinker rødt, og der lyder korte signaltoner hurtigt efter hinanden.	Der er en fejl i batteriet.
	Den elektriske	forbin-delse mellem batteri-produktet og batteriet er afbrudt.
	Batteriproduktet	eller batteriet er fugtigt.
Batteriproduktets driftstid er for kort.	Batteriet er ikke	ladet helt op.
	Batteriets levet	d er overskredet.
Batteriet med kan ikke findes med STIHL Connected-appen.	Den trådløse	Blue-tooth®-grænseflade på batteriet eller den mobile enhed er deaktiveret.
	Afstanden mellem batteri og den mobile enhed er for stor.
Opladningsprocessen starter ikke, efter at adapteren AP er sat i ladeapparatet.	1 LED lyser rødt.	Batteriet er for varmt eller for koldt.

19.2 Produktsupport og hjælp til anvendelse

Produktsupport og hjælp til anvendelse kan fås hos en STIHL-forhandler.

Kontaktmuligheder og yderligere oplysninger kan findes på https://support.stihl.com eller www.stihl.com.

20 Tekniske data

20.1 Batteri STIHL AR 2000 L, 3000 L

– Batteriteknologi: litium-ion
- Spænding: 36 V
- Kapacitet i Ah: Se mærkeplade
- Energiindhold i Wh: Se mærkeplade
- Tilladt temperaturinterval for anvendelse og opbevaring: -10 °C til +50 °C
- Vægt

- AR 2000 L: 7,4 kg

- AR 3000 L: 9,5 kg

- USB-tilslutning: stiktype A

- BC1.2 (DCP)

– Udgangsspænding: 5 V

- Maksimal ladestrøm: 1,5 A

- Trådløs Bluetooth®-grænseflade:

- Dataforbindelse: Bluetooth® 4.2. Den mobile slutenhed skal være kompatibel med Bluetooth® Low Energy 4.0 og understøtte Generic Access Profile (GAP).

– Frekvensbänd: ISM-bänd 2,4 GHz

- Maks. udstrålet sendeeffekt: 1 mW

- Signalrækkevidde: ca. 10 m. Signalstyrken afhænger af omgivelsesbetingelserne og den mobile slutenhed. Rækkevidden kan variere meget, alt efter ydre betingelser og det anvendte modtagerapparat. Rækkevidden kan være betydeligt mindre inden for lukkede rum og på grund af metalliske barrierer (for eksempel vægge, reoler, kufferter).

- Krav til den mobile slutenheds operativsystem: Android eller iOS (i den aktuelle version eller højere)

20.2 REACH

REACH betegner en EF-forordning til registrering, vurdering og godkendelse af kemikalier.

Informationer om overholdelse af REACH-forordningen kan findes på www.stihl.com/reach.

delighed og sikkerhed samt egnethed på trods af løbende markedsovervågning, og STIHL kan heller ikke give garanti for deres anvendelse.

Der kan findes informationer om bortskaffelse hos de lokale myndigheder eller en STIHL-for-handler.

Ukorrekt bortskaffelse kan være sundhedsskadeligt og belaste miljøet.

▶ STIHL-produkter inklusive emballage skal overdrages til et egnet indsamlingssted med henblik på genanvendelse i henhold til gældende lokale regler.

- Må ikke bortskaffes som husholdningsaffald.

Hermed erklærer ANDREAS STIHL AG & Co. KG, at radioudstyrstypen 4871 – STIHL AR 2000 L, AR 3000 L er i overensstemmelse med direktiv 2014/53/EU.

EU-overensstemmelseserklæringen kan fås i sin fulde længde fra følgende internetadresse: www.stihl.com/conformity

Hermed erklærer ANDREAS STIHL AG & Co. KG, at radioudstyrstypen 4871 – STIHL AR 2000 L, AR 3000 L er i overensstemmelse med de gældende direktiver.

Overensstemmelseserklæringen kan fås i sin fulde længde fra følgende internetadresse: www.stihl.com/conformity

Innholdsfortegnelse

1 Forord.... 119

1 Forord norsk

Dette symbolet henviser til et kapittel i denne bruksanvisningen.

Det er en video tilgjengelig for dette kapittelet.

3 Oversikt

3.1 Batteri

1 2 3 # 4 5 6 STIHL 0000-GXX-8331-A0

1 Batteri

Batteriet forsyner et batteridrevet STIHL-pro- dukt med strøm.

2 Håndtak

Føringen fester tilkoblingsledningen til bæresystemet.

3 Sløyfe

Sløyfen holder pluggen til tilkoblingsledningen på bæresystemet.

4 Håndtak

Tilkoblingsledningen og AP-adapteren følger ikke med i batteriets leveringsomfang.

Pluggen kobler tilkoblingsledningen til batteriet.

Pluggen på tilkoblingsledningen kobler tilkoblingsledningen til et batteridrevet STIHL-produktet med kontakt eller AP-adapteren.

4 Adapter AP

AP-adapteren kobler batteriet til et batteridrevet STIHL-produkt som har batterispor for STIHL AP-batterier.

3.4 Symboler

1 lysdiode lyser rødt. Batteriet er for varmt eller kaldt.

4 lysdioder blinker rødt. Det er en feil i batteriet.

Batteriet har et trådløst Bluetooth®-grensesnitt og kan kobles til STIHL connected-appen.

Produktet må ikke kasseres med husholdningsavfallet.

4 Sikkerhetsforskrifter

4.1 Varselsymboler

Følg sikkerhetsanvisningene og deres tiltak.

Batteriet må beskyttes mot varme og ild.

Batteriet må ikke senkes ned i væske.

Tillatelig temperaturområde for batteriet må overholdes.

4.2 Tiltenkt bruk

Et batteri STIHL AR L forsyner batteriprodukter fra STIHL med strøm:

– Batteridrevet produkt med kontakt.
- Batteridrevet produkt med batterispor for batteriene STIHL AP.
- Batteridrevet produkt med batteriholder for batteriene STIHL AR L.

Batteriet lades med ladeapparatet STIHL AL 301, AL 301-4 eller AL 500.

▶ Batteriet må ikke senkes ned i væske.

– Tilkoblingsledningen er skadet.
- Pluggen til tilkoblingsledningen eller tilkoblingspluggen til batteriet er skadet.
- Batteri-adapteren er skadet.

▲ ADVARSEL

■ Kontakt med strømførende komponenter kan føre til strømstøt. Brukeren kan bli alvorlig skadet eller drept.
Forsikre deg om at tilkoblingsledningen, pluggen til tilkoblingsledningen, tilkoblingspluggen til batteriet og batteri-adapteren er uskadet.
■ Hvis tilkoblingsledningen er lagt feil kan den bli skadet. Personer kan bli skadet og tilkoblingsledningen kan bli skadet.
▶ Legg tilkoblingsledningen slik at verktøyet til det batteridrevne produktet ikke kan komme i kontakt med tilkoblingsledningen.
▶ Legg tilkoblingsledningen slik, at den ikke blir bøyd eller skadet.
▶ Hvis tilkoblingsledningen er sammenfløkt: Løs opp tilkoblingsledningen.

4.6 Arbeider

▲ ADVARSEL

- Monter tilkoblingsledningen eller batteriet og tilkoblingsledningen på bæresystemet, 8

6 Lade batteriet, LEDer og lydsignaler

6.1 Lade batteriet

• Trykk trykknappen (1). LED-ene lyser i ca. 5 sekunder grønt og viser ladetilstanden. Det høres et kort lydsignal.
  Hvis den høyre LED-en på batteriet blinker og det høres seks lange lydsignaler: Batteriet lader.

6.3 LED-er og lydsignaler

LED-ene kan lyse grønt eller rødt eller blinke. Den høyre LED-en kan også blinke eller lyse blått. Lydsignalene kan være korte eller lange.

Hvis LED-ene lyser eller blinker grønt og det høres et kort lydsignal, vises ladetilstanden.

Hvis den høyre LED-en på batteriet blinker og det høres seks lange lydsignaler: Batteriet lader.
Hvis LED-ene lyser eller blinker rødt og det ikke høres noe lydsignalet: Korriger feil, 19.1 Det er en feil i det batteridrevne produktet eller i batteriet.

7 Aktiver og deaktiver det trådløse Bluetooth®-grensesnittet

7.1 Aktivere det trådløse Bluetooth®-grensesnittet

8.2.1 Montere batteriet og tilkoblingsledningen på bæresystemet

1 0000-GXX-9361-40

▶ Sett inn pluggen (1).

2 3 0000-GXX-9360-A0

10.1 Kontrollere LED-er og lydsignaler

LEDe-ne lyser grønt og det høres et kort lyd- signal. Ladetilstanden vises.

Hvis den høyre LED-en på batteriet blinker og det høres seks lange lydsignaler: Batteriet lader.
Hvis LED-ene ikke lyser eller blinker eller lydsignalet ikke høres: Ikke bruk batteriet, og oppsøk en STIHL-fagforhandler.

Det er en feil i batteriet.

D: Hvis batteriet skal lades med et ladeapparat (4):

Bruk batteri (5), tilkoblingsledning (7) og batteri-adapteren(8). Batteri-adapteren settes inn i ladeapparatet.

12.1 Koble batteriet til et batteridrevet STIHL-produkt med kontakt

Feil Lysdioder og lydsignaler	Årsak Løsning
Batteriproduktet går ikke når det slås på eller slås av når det brukes.	1 lysdiode blinker grønt og det høres 6 lange lydsignaler.	Ladetilstanden til batteriet er for lav.
	1 lysdiode lyser rødt.	Batteriet er for varmt eller kaldt.
	3 lysdioder blinker rødt.	Det er en feil i batteri-produktet.
	3 lysdioder lyser rødt.	Batteriproduktet er for varmt.
	4 lysdioder blinker rødt og det høres korte lydsignaler raskt etter hverandre.	Det er en feil i batteriet.
	Den elektriske	forbindelsen mellom batteri-produktet og batteriet er brutt.
	Batteriproduktet eller batteriet er fuktig.	Koble fra batteriet og koble det til på nytt.Hvis fremdeles 4 lysdioder blinker rødt og det høres korte, lydsignaler raskt etter hverandre: Ikke bruk batteriet, ikke transporter batteriet og oppsøk en STIHL fagforhandler.
Driftstiden til batteriproduktet er for kort.	Batteriet er ikke full-stendig ladet.	Lad batteriet helt opp slik det beskrives i bruksanvisningen for ladeapparatene STIHL AL 301, 301-4, 500.
	Brukstiden til batteriet er overskredet.	Skift ut batteriet.
Batteriet kan ikke bli funnet med STIHL connected-appen.		Bluetooth®-grenses-nittet på batteriet eller mobilenheten er deaktivert.
	Avstanden melombatteriet og mobilen-heten er for stor.	Reduser avstanden,20.1.Hvis batteriet fortsatt ikke kan bli funnet med STIHL connected-appen: Oppsøk en STIHL-fagforhandler.
Ladingen starter ikke etter at batteri-adapteren settes inn i lade-apparatet.	1 lysdiode lyser rødt.	Batteriet er for varmt eller kaldt.

STIHL Disse symbolene identifiserer STIHL reservedeler og originalt STIHL tilbehør.

Upassende avfallshåndtering kan være skadelig for helse og miljø.

- Må ikke kasseres med husholdningsavfallet.
