MANUAL DE UTILIZARE AR 3000 L STIHL

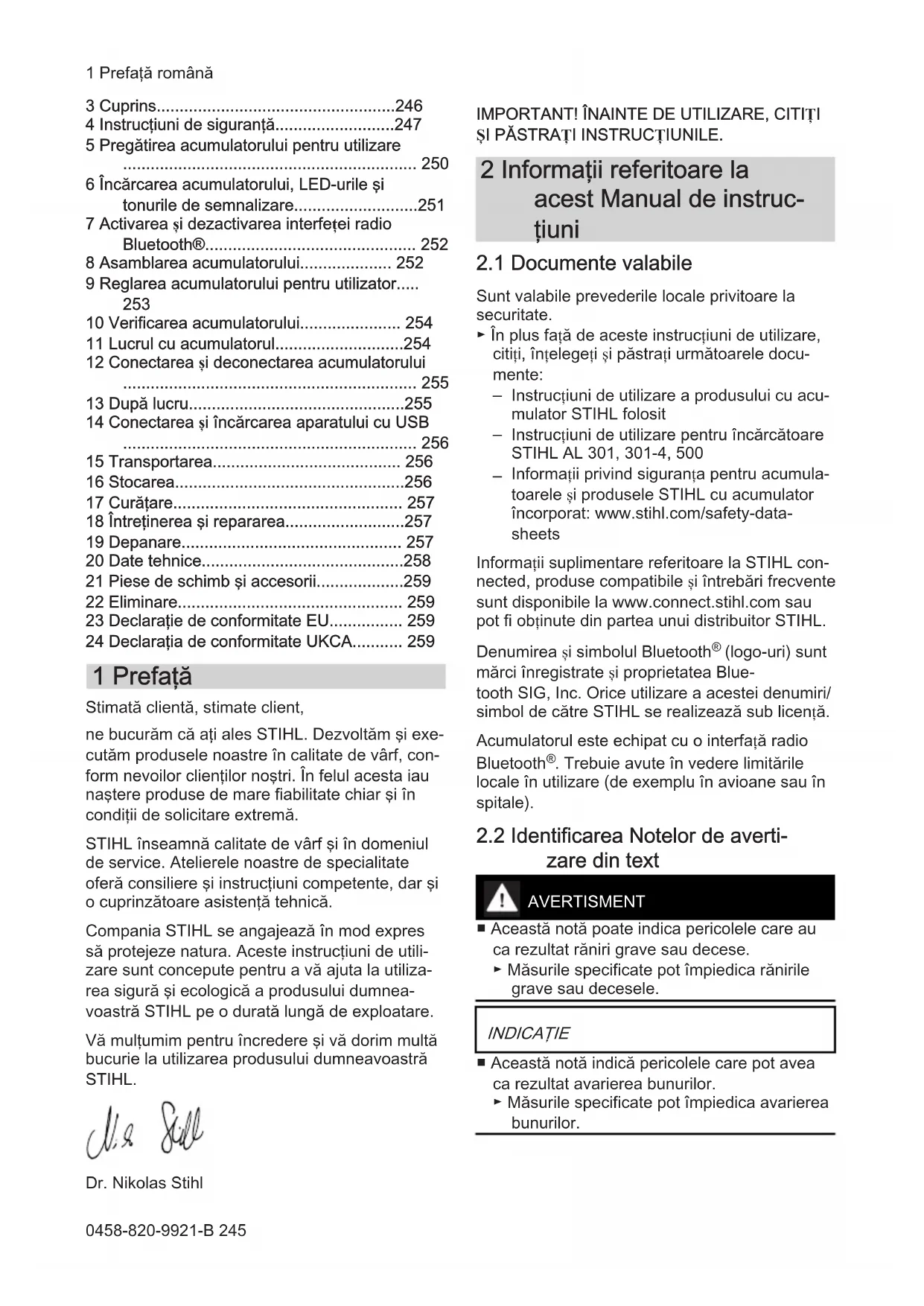

1 Prefață.... 245
2 Informații referitoare la acest Manual de instructiuni....245
1 Prefață română
3 Cuprins....246
4 Instructiuni de siguranță....247
5 Pregătirea accumulatorului pentru utilizare 250

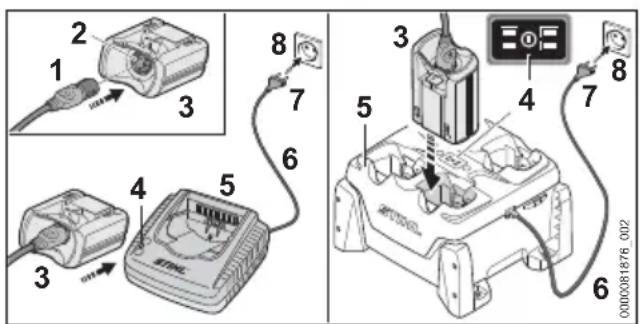

6 Încărcarea accumulatorului, LED-urile și tonurile de semnalizare....251
7 Activarea și dezactivarea interfeței radio Bluetooth® 252

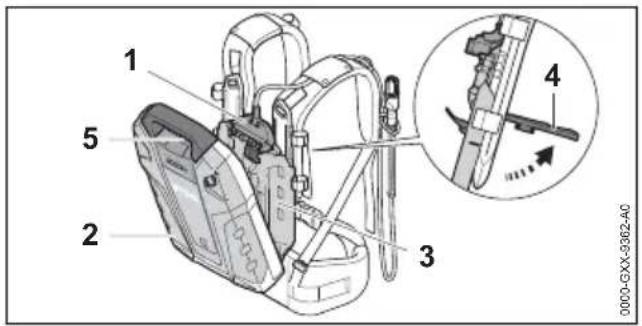

8 Asamblarea accumulatorului.... 252

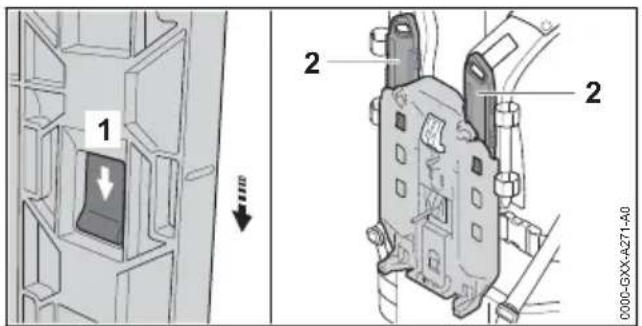

9 Reglarea accumulatorului pentru utilizator......
253
10 Verificarea accumulatorului.... 254
11 Lucrul cu accumulatorul....254
12 Conectarea și deconectarea accumulatorului 255
13 După lucru....255

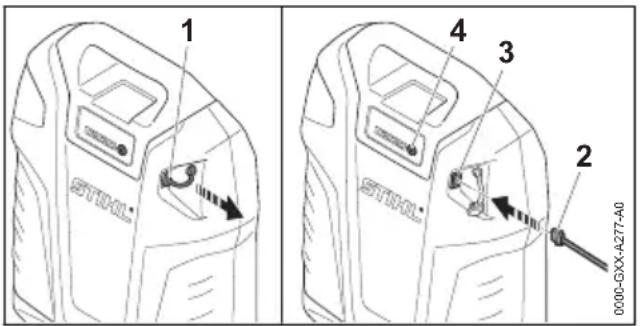

14 Conectarea și încărcarea aparatului cu USB 256
15 Transportarea.... 256
16 Stocarea....256
17 Curățare.... 257
18 Întreținerea și repararea....257
19 Depanare.... 257
20 Date tehnice....258
21 Piese de schimb și accesorii....259
22 Eliminare.... 259
23 Declaratie de conformitate EU.... 259
24 Declarația de conformitate UKCA.... 259
1 Prefață
Stimată clientă, stimate client,
ne bucurăm că ați ales STIHL. Dezvoltăm și executăm produsele noastre în calitate de vârf, conform nevoilor clienților noștri. În felul acesta iau naștere produse de mare fiabilitate chiar și în condiții de solicitare extremă.
STIHL înseamnă calitate de vârf și în domeniul de service. Atelierele noastre de specialitate oferă consiliere și instrucțiuni competente, dar și o cuprinzătoare asistență tehnică.
Compania STIHL se angajează în mod expres să protejeze natura. Aceste instrucțiuni de utilizare sunt concepute pentru a vă ajuta la utilizarea sigură și ecologică a produsului dumneavoastră STIHL pe o durată lungă de exploatare.
Vă multumim pentru încredere și vă dorim multă bucurie la utilizarea produsului dumneavoastră STIHL.
Dr. Nikolas Stihl
IMPORTANT! ÎNAINTE DE UTILIZARE, CITIȚI ȘI PĂSTRATI INSTRUCTIUNILE.
2 Informații referitoare la acest Manual de instrucțiuni
2.1 Documente valabile
Sunt valabile prevederile locale privitoare la securitate.
În plus față de aceste instrucțiuni de utilizare, citiți, înțelegeți și păstrați următoarele documente:
- Instructiuni de utilizare a produsului cu acumulator STIHL folosit
- Instructiuni de utilizare pentru încărcătoare STIHL AL 301, 301-4, 500
- Informații privind siguranța pentru acumulatoarele și produsele STIHL cu accumulator încorporat: www.stihl.com/safety-datasheets
Informații suplimentare referitoare la STIHL connected, produse compatibile și întrebări frecvente sunt disponibile la www.connect.stihl.com sau pot fi obținute din partea unui distribuitor STIHL.
Denumirea și simbolul Bluetooth® (logo-uri) sunt mărci înregistrate și proprietatea Bluetooth SIG, Inc. Orice utilizare a acestei denumiri/simbol de către STIHL se realizează sub licență.
Accumulatorul este echipat cu o interfață radio Bluetooth®. Trebuie avute în vedere limitările locale în utilizare (de exemplu în avioane sau în spitale).
2.2 Identificarea Notelor de avertizare din text
AVERTISMENT
■ Această notă poate indica pericolele care au ca rezultat răniri grave sau decese.
▶ Măsurile specificate pot împiedica rănirile grave sau decesele.
INDICATIE
■ Această notă indică pericolele care pot avea ca rezultat avarierea bunurilor.
- Măsurile specificate pot împiedica avarierea bunurilor.
română 3 Cuprins
2.3 Simboluri în text
Acest simbol se referă la un capitol din aceste instrucțiuni de folosire.
Pentru capitolul acesta este disponibil un video.
3 Cuprins

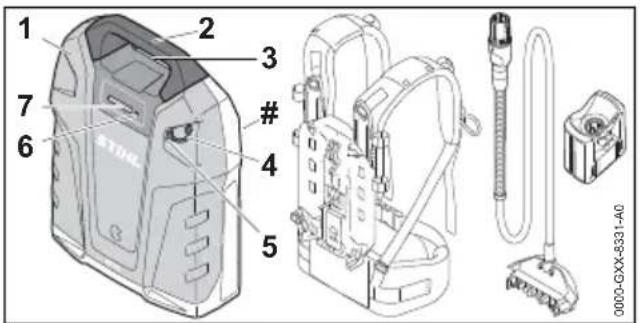

3.1 Acumulator
Accumulatorul alimentează cu energie produ- sul cu accumulator STIHL.
2 Toartă
Mânerul folosește la purtarea accumulatorului.
3 Bucşă
Priza servește la introducerea stecărului.
4 Opritoare
Dopul acoperă conexiunea USB.
5 Conexiune USB
Conexiunea USB servește la conectarea unui cablu USB sau a unui adaptor USB.
6 Buton de apăsare
Butonul acționat prin apăsare activează LED-urile și se aude sunetul de semnalizare de pe acumulator. Butonul activează și dezactivează interfața radio Bluetooth®.
7 LED-uri

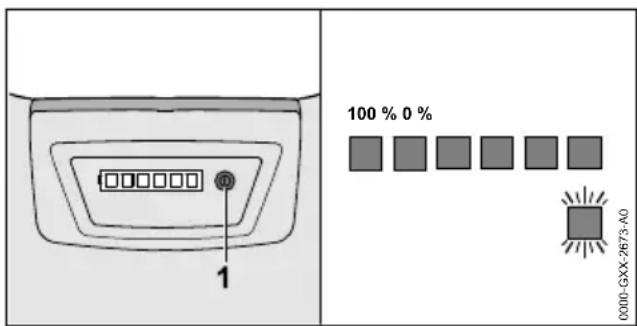

LED-urile indică starea de încărcare a acumulatorului, avariile și activarea și dezactivarea funcției radio Bluetooth®.
# Plăcuță de identificare cu seria mașinii

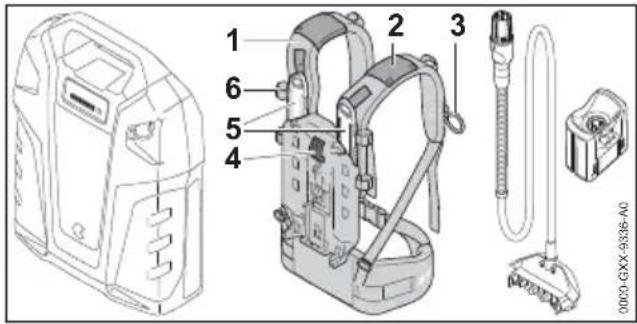

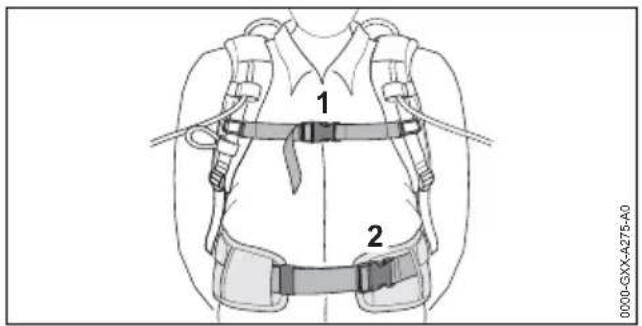

3.2 Sistem de transport
Sistemul de susținere nu este inclus în setul de livrare al accumulatorului.
Sistemul de susținere distribuie greutatea accumulatorului pe corp și ține cablul de racord.

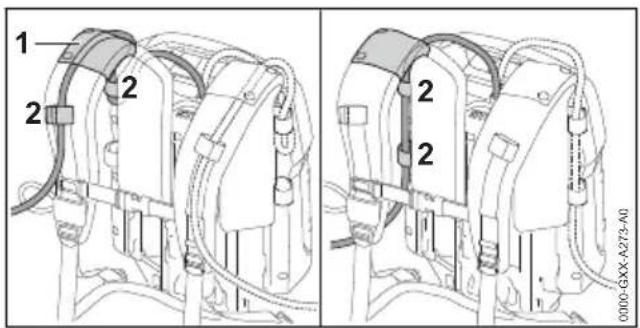

2 Ghidaj
Ghidajul ține cablul de racord pe sistemul de susținere.
3 Buclă
Bucla susține fișa cablului de racord pe sistemul de susținere.

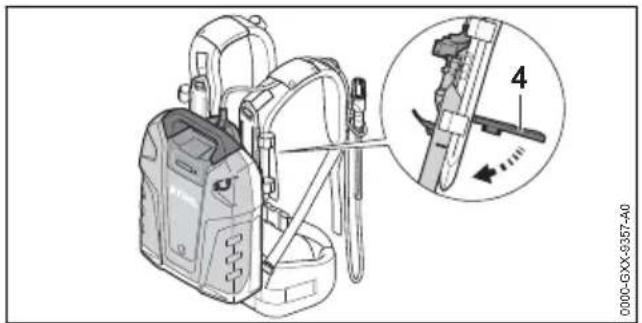

4 Pârghie
Maneta fixează accumulatorul pe sistemul de susținere.

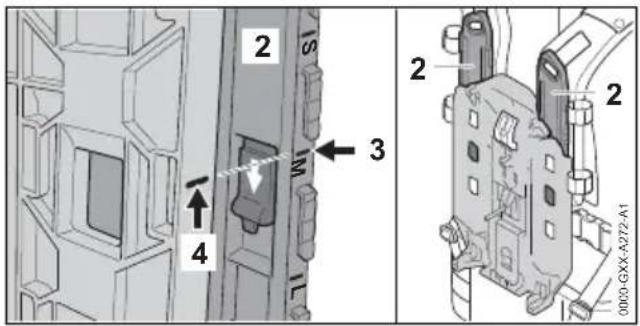

5 Sina
Şina permite reglarea la mărimea corpului utilizatorului.
6 Închizătoare
Catarama ține cablul de racord pe sistemul de susținere.

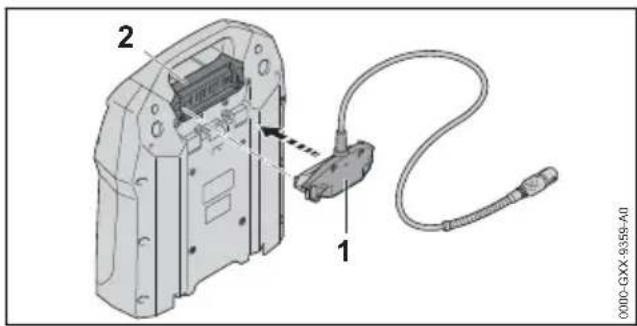

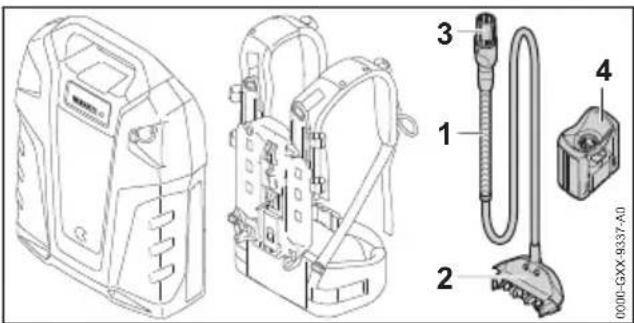

3.3 Cablul de legătură și adaptorul AP
Cablul de racord și adaptorul AP nu sunt incluse în setul de livrare al accumulatorului.
Cablul de legătură conectează accumulatorul cu un produs STIHL cu accumulator, cu priza sau cu adaptorul AP.
2 Cuplă
Ştecârul leagă cablul de racord la accumulator.
3 Ştecărul cablului de racord
Ștecherul cablului de legătură conectează cablul de legătură cu un produs STIHL cu
4 Instrucțiuni de siguranță română
acumulator, cu bucşa (priza) sau cu adaptorul AP.

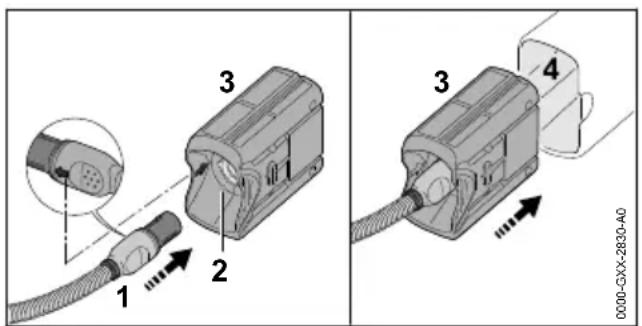

4 Adaptor AP
Adaptorul AP conectează accumulatorul cu un produs cu accumulator STIHL, care conține un compartiment de accumulator pentru acumula-toarele STIHL AP.
3.4 Simboluri
Simbolurile pot fi pe accumulator, iar ele semnifică următoarele:
1 LED aprins roşu. Acumulatorul este prea fierbinte sau prea rece.
4 LED-uri luminează intermitent roşu. Defecțiune la accumulator.
Accumulatorul are o interfață radio Bluetooth® și poate fi conectat cu aplicația STIHL connected.
Informația de lângă simbol indică conținutul de energie al accumulatorului, conform specificațiilor din partea producătorului de celule. Conținutul de energie aflat la dispoziție pentru utilizare este mai mic.
Nu aruncați produsul la gunoiul menajer.
4 Instrucțiuni de siguranță
4.1 Simboluri de avertizare
Simbolurile de avertizare de pe accumulator au următoarea semnificație:
Respectați instrucțiunile de siguranță și măsurile în legătură cu acestea.
Citiți, respectați și păstrați manualul de utilizare.
Protejați acumulatorul de căldură și foc.
Nu cufundati accumulatorul în lichide
Respectați intervalul de temperatură permis al accumulatorului.
4.2 Utilizare conform destinației
Un accumulator STIHL AR L alimentează cu energie următoarele produse STIHL cu accumulator:
– Produs cu accumulator și mufă.
- Produs cu accumulator cu compartimentul acumulatorului pentru acumulatoare STIHL AP.
- Produs cu accumulator cu suportul acumulatorului pentru acumulatoare STIHL AR L.
Este interzisă folosirea accumulatorului pe timp ploios.
Accumulatorul poate fi folosit numai pentru lucrările la nivelul podelei sau pe o platformă ridicătoare de lucru.
Accumulatorul nu poate fi folosit pentru mașina de cosit iarba cu accumulator cu un compartiment al accumulatorului pentru acumulatoare STIHL AP.
Pe durata desfășurării lucrărilor, acumulatorul este ținut pe spate cu sistemul de susținere sau este conectat cu un produs cu acumulator conform descrierii din instrucțiunile de utilizare ale produsului cu acumulator.
Încărcați acumulatorul cu un încărcător STIHL AL 301, AL 301-4 sau AL 500.
Accumulatorul permite, în combinație cu aplicația STIHL connected, personalizarea și transmiterea informațiilor privind accumulatorul pe baza tehnologiei Bluetooth®.
▲ AVERTISMENT
■ Produsele și încărcătoarele, care nu au fost aprobate de STIHL pentru utilizarea cu accumulatorul, pot cauza accidente, incendii și explozii. Risc de rănire gravă a persoanelor sau de deces și de pagube materiale.
- Acumulatorul se folosește numai cu următoarele produse cu accumulator STIHL:
– Produs cu accumulator și mufă.
- Produs cu accumulator cu compartimentul accumulatorului pentru acumulatoare STIHL AP.
- Produs cu accumulator cu suportul acumulatorului pentru acumulatoare STIHL AR L.
Încărcați acumulatorul cu un încărcător STIHL AL 301, AL 301-4 sau AL 500.
■ Atunci când accumulatorul nu este folosit conform destinației, persoanele pot suferi leziuni corporale grave sau letale și se pot genera daune materiale.
▶ Folosiți acumulatorul așa cum este prezentat în aceste instrucțiuni de utilizare, în aplicația STIHL connected sau la www.connect.stihl.com.
4.3 Cerințe pentru utilizator
▲ AVERTISMENT
- Utilizatorii fără instruire nu pot recunoaște și evalua pericolele pe care le reprezintă acumulatorul, sistemul de susținere, cablul de racord și adaptorul AP. Risc de răniri grave sau deces pentru utilizator sau alte persoane.
- Citiți, respectați și păstrați Manualul de instrucțiuni.
- Dacă accumulatorul, sistemul de susținere, cablul de racord sau adaptorul AP trebuie transmise unei alte persoane: dati și manualul de instrucțiuni.
- Dacă există neclarități: Adresați-vă unui distribuitor STIHL.
- Asigurați-vă că utilizatorul îndeplinește următoarele cerințe:
- Utilizatorul este odihnit.
- Din punct de vedere fizic, senzorial și mental, utilizatorul este capabil să folosească și să lucreze cu accumulatorul, sistemul de susținere și cu adaptorul AP. Utilizatorilor cu abilități fizice, senzoriale sau mentale reduse trebuie să li se permită lucrul doar sub supraveghere sau conform instrucțiunilor unei persoane responsabile.
- Utilizatorul nu poate recunoaște și evalua pericolele pe care le reprezintă acumulatorul, sistemul de susținere, cablul de racord și adaptorul AP.
- Utilizatorul este major sau utilizatorul este instruit sub supraveghere cores-punzător reglementărilor naționale.
- Utilizatorul trebuie să fie instruit de către un serviciu de asistență tehnică STIHL sau un expert în domeniu, înainte să folosească pentru prima dată accumulatorul, sistemul de susținere, cablul de racord și adaptorul AP.
- Utilizatorul nu se află sub influența alcoolului, medicamentelor sau droguriilor.
4.4 Spațiul de lucru și zona învecinată
▲ AVERTISMENT
■ Persoanele neautorizate, copiii și animalele nu pot recunoaște și evalua pericolele pe care le reprezintă accumulatorul, sistemul de susținere, cablul de racord și adaptorul AP. Persoanele
neimplicate, copiii și animalele pot fi rănite grav.
- Tineți la distanță persoanele neimplicate, copiii și animalele.
▶ Nu lăsați accumulatorul nesupravegheat.
Asigurați-vă de faptul că nu este posibilă joaca copiilor cu accumulatorul, sistemul de susținere, cablul de racord și adaptorul AP.
■ Acumulatorul nu este protejat împotriva tuturor influențelor mediului. Dacă acumulatorul este expus la anumite influențe ale mediului, acesta se poate aprinde, exploda ori se poate deteriora iremediabil. Risc de rănire gravă a persoanelor și de pagube materiale.
▶ Protejați acumulatorul de căldură și de foc.
▶ Nu aruncați accumulatorul în foc.
▶ Folosiți și păstrați acumulatorul în intervalul de temperatură - 10 °C și + 50 °C.
▶ Nu cufundati accumulatorul în lichide.
- Nu apropiati accumulatorul de obiecte metalice mici.
▶ Nu expuneți accumulatorul la presiune înaltă.
▶ Nu expuneti accumulatorul la microunde.
▶ Protejați accumulatorul împotriva substanțelor chimice și a sărurilor.
4.5 Stare de funcționare sigură
Accumulatorul, sistemul de susținere, cablul de racord și adaptorul accumulatorului sunt în stare sigură, dacă sunt îndeplinite următoarele condiții:
- Acumulatorul, sistemul de susținere, cablul de racord și adaptorul acumulatorului nu sunt deteriorate.
- Acumulatorul, sistemul de susținere, cablul de racord și adaptorul acumulatorului sunt curate și uscate.
- Acumulatorul funcționează și nu este modificat.
- Sistemul de susținere, cablul de racord și adaptorul accumulatorului nu sunt modificate.
- Sunt montate accesorii originale STIHL pentru acest accumulator și acest sistem de susținere.
- Accesorile au fost montate corect.
▲ AVERTISMENT
- Dacă nu este în stare sigură, este posibil ca accumulatorul să nu mai funcționeze în siguranță. Se pot produce grave leziuni corporale.
4 Instructiuni de siguranță română
- Desfășurați lucrări doar cu un accumulator funcțional, care nu prezintă deteriorări.
- Nu încărcați un accumulator deteriorat sau defect.
- Desfășurați lucrări doar cu sistemul de susținere, cablul de racord și adaptorul acumulatorului nedeteriorate.
- Dacă acumulatorul, sistemul de susținere, cablul de racord sau adaptorul acumulatorului sunt murdare sau umede: Curățați acumulatorul, sistemul de susținere, cablul de racord și adaptorul acumulatorului și lăsați-le să se usuce.
- Nu modificati acumulatorul, sistemul de susținere, cablul de racord și adaptorul acumulatorului.
- Nu introduceti obiecte în orificiile accumulatorului sau ale adaptorului accumulatorului.
▶ Nu conectați și nu scurtcircuitați contactele electrice ale accumulatorului sau ale adaptorului accumulatorului cu obiecte metalice.
▶ Nu deschideți accumulatorul.
Au fost montate accesorii originale STIHL pentru acest accumulator și acest sistem de susținere.
▶ Montați accesoriiile așa cum este prezentat în acest manual de utilizare sau în instrucțiunile de utilizare ale accesoriiilor.
- Înlocuiți panourile indicatoare uzate sau deteriorate.
■ Dintr-un accumulator deteriorat poate curge lichid. Contactul pielii sau al ochilor cu lichidul poate produce iritații ale pielii sau ochilor.
▶ Evitați contactul cu lichidul.
În caz de contact cu pielea: zonele de piele afectate se spală cu apă din abundență și săpun.
În caz de contact cu ochii: spălați ochii cel puțin 15 minute cu apă din abundență și consultați un medic.
■ Un accumulator deteriorat sau defect poate emite un miros neobişnuit, poate fumega sau se poate aprinde. Risc de rănire gravă a persoanelor sau de deces și de pagube materiale.
- Dacă accumulatorul miroase neobișnuit sau fumegă: îndepărtați accumulatorul de pe spate, nu folosiți accumulatorul și țineți-l la distanță de materialele inflamabile.
- Dacă accumulatorul arde: stingeți-l cu un extinctor sau cu apă.
Contactul cu piesele aflate sub tensiune poate avea cauzele următoare:
- Cablul de racord este deteriorat.
- Ștecărul cablului de racord sau ștecărul de legătură la accumulator sunt deteriorate.
- Adaptorul accumulatorului este deteriorat.
▲ AVERTISMENT
■ Contactul cu piesele aflate sub tensiune poate avea drept urmare o electrocutare. Risc de rănire gravă sau deces.
- Asigurați-vă de faptul că nu sunt deteriorate cablul de racord, ștecărul cablului de racord, ștecărul de legătură pentru acumulator și adaptorul acumulatorului.
■ Este posibilă deteriorarea unui cablu de racord pozat greșit. Persoanele pot fi accidentate, iar cablul electric poate fi deteriorat.
- Pozați cablul de racord, astfel încât scula produsului cu accumulator să nu îl poate atinge.
- Pozați cablul de racord, astfel încât acesta să nu se îndoaie și să nu se deterioreze.
În cazul încurcării cablului de racord: descurcați cablul de racord.
4.6 Operații
▲ AVERTISMENT
În anumite situații, utilizatorul nu poate lucra în mod concentrat. Utilizatorul se poate împiedica, poate cădea și se poate răni grav.
▶ Lucrați calm și metodic.
- Atunci când iluminatul și vizibilitatea sunt reduse: Nu lucrați cu accumulatorul.
▶ Aveți grijă la obstacole.
▶ Lucrați stând în picioare, menținându-vă echilibrul. Dacă trebuie să lucrați la înăl-țime: Folosiți o platformă ridicătoare de lucru.
- Dacă apar semne de oboseală: Faceți o pauză de lucru.
- Dacă acumulatorul se modifică pe durata lucrului, dacă se comportă neobișnuit sau dacă se aud sunete de semnalizare scurte, cu succesiune rapidă, atunci este posibil ca acumulatorul să fie într-o stare nesigură. Risc de rănire gravă a persoanelor și de avariere a bunurilor.
- Opriți lucrul, scoateți acumulatorul de pe spate și adresați-vă unui serviciu de asistență tehnică STIHL.
- Dacă acumulatorul miroase neobișnuit sau scoate fum: Scoateți acumulatorul de pe spate, nu folosiți acumulatorul și țineți-l la distanță de materialele inflamabile.
■ Într-o situație periculoasă, utilizatorul poate să intre în panică și să nu depună sistemul de susținere. Utilizatorul poate fi rănit grav.
- Exersați scoaterea sistemului de susținere.

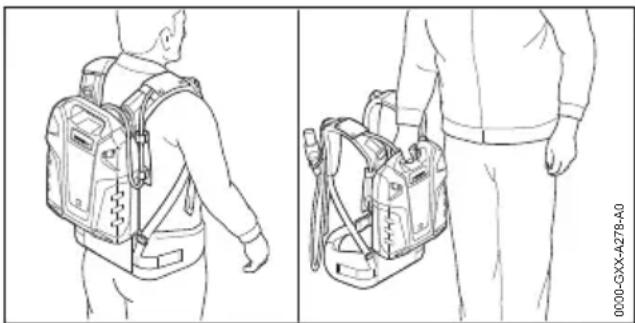

4.7 Transportul
▲ AVERTISMENT
■ Acumulatorul nu este protejat împotriva tuturor influențelor mediului. Dacă acumulatorul este expus la anumite influențe ale mediului, acesta se poate deteriora, iar bunurile pot fi avariate.
▶ Nu transportați un accumulator deteriorat.
În timpul transportului, accumulatorul poate cădea sau se poate deplasa. Risc de rănire a persoanelor și de avariere a bunurilor.
- Ambalați accumulatorul în ambalaj, astfel încât să nu se poată mișca.
- Asigurați ambalajul astfel încât să nu se poată mișca.
4.8 Depozitarea
▲ AVERTISMENT
■ Copiii nu pot recunoaște și evalua pericolele pe care le prezintă acumulatorul. Copiii pot suferi leziuni grave.
- Depozitați acumulatorul într-un loc care nu este la îndemâna copiilor.
■ Acumulatorul nu este protejat împotriva tuturor influențelor mediului. Dacă acumulatorul este expus la anumite influențe ale mediului, acesta se poate deteriora iremediabil.
- Depozitați acumulatorul într-un loc curat și uscat.
- Depozitați acumulatorul într-un spațiu închis.
▶ Păstrați accumulatorul separat de produs.
- Dacă accumulatorul este depozitat în încărcător: îndepăratați ștecărul de rețea și depozitați accumulatorul cu o stare de încărcare între 30 % și 45 % (2 LED-uri care luminează verde).
- Depozitați acumulatorul în intervalul de temperatură cuprins între - 10 °C și + 50 °C.
- Nu transportați și nu suspendați acumulatorul de cablul electric. Cablul electric și acumulatorul se pot deteriora.
- Înfășurați cablul electric ca o buclă și fixați-l la accumulator.
4.9 Curățarea, întreținerea și repa- rarea
▲ AVERTISMENT
- Mijloacele de curățare agressive, curățarea cu un jet de apă sau obiectele ascuțite pot deteriora accumulatorul, sistemul de susținere, cablul de racord și adaptorul accumulatorului. În
cazul în care accumulatorul, sistemul de susținere, cablul de racord sau adaptorul acumulatorului nu sunt curățate corespunzător, există riscul de funcționare necorespunzătoare a componentelor sau scoatere din funcțiune a dispozitivelor de siguranță. Se pot produce grave leziuni corporale.
- Acumulatorul, sistemul de susținere, cablul de racord și adaptorul acumulatorului trebuie curățate conform descrierii din acest manual de instrucțiuni.
În cazul în care accumulatorul, sistemul de susținere, cablul de racord sau adaptorul acumulatorului nu sunt întreținute sau reparate corespunzător, există riscul de funcționare necorespunzătoare a componentelor sau scoatere din funcțiune a dispozitivelor de siguranță. Persoanele pot fi rănite grav sau chiar omorâte.
▶ Nu realizați pe cont propriu întreținerea sau repararea accumulatorului, sistemului de susținere și a adaptorului accumulatorului.
- Dacă accumulatorul, sistemul de susținere, cablul de racord sau adaptorul acumulatorului necesită lucrări de întreținere sau reparații: adresați-vă unui distribui-tor STIHL.
5 Pregătirea accumulatorului pentru utilizare
5.1 Pregătirea accumulatorului pentru utilizare
Înaintea de începerea oricăror lucrări trebuie parcurși paşii următori:
▶ Verificarea LED-urilor și a tonurilor de semnalizare, 6.3
- Încărcați complet accumulatorul, 6.1
▶ Curățați accumulatorul, 17.1
▶ Dacă este utilizat cablul de racord:

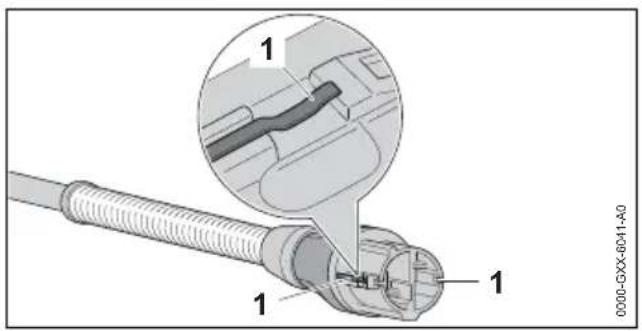

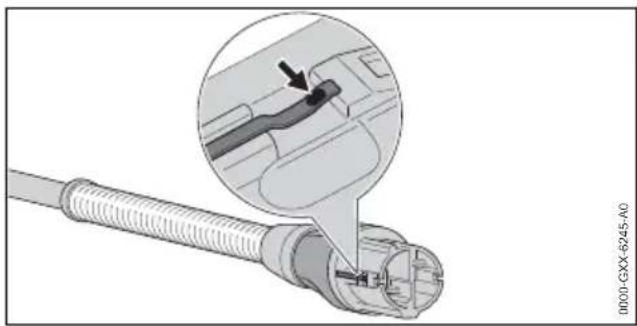

- Curățați suprafețele de contact ale cablului de racord, 7.2
- Ataşati cablul de racord sau montați acumulatorul și cablul de racord pe sistemul de susținere, 8
Asigurați-vă de faptul că accumulatorul se află în stare de siguranță corespunzătoare, 4.5.
- Dacă se utilizează sistemul de susținere, cablul de racord și adaptorul de accumulator: asigurați-vă de faptul că sistemul de susținere, cablul de racord și adaptorul de accumulator se află în stare sigură, 4.5.
▶ Dacă etapele nu pot fi efectuate: nu folosiți acumulatorul și apelați la un distribuitor STIHL.
5.2 Conectați acumulatorul cu aplicatia STIHL connected
- Activați interfața radio Bluetooth® la terminalul mobil.
- Activati interfața radio Bluetooth® la accumulator, 7.1.
- Descărcați aplicația STIHL connected din App Store a terminalului mobil și creați un cont.
- Deschideți aplicația STIHL connected și logați-vă.
- Adăugați acumulatorul în aplicația STIHL connected și urmați instrucțiunile de pe ecran.
Posibilități de contact și alte informații pot fi găsite la https://support.stihl.com sau în aplicația Stihl connected.
Aplicația STIHL connected este disponibilă în funcție de piață.
6 Încărcarea accumulatorului, LED-urile și tonurile de semnalizare
6.1 Încărcarea accumulatorului
Timpul de încărcare depinde de câțiva factori, de ex. temperatura acumulatorului sau temperatura ambiantă. Timpul de încărcare real poate fi diferit de timpul de încărcare specificat. Timpul de încărcare este disponibil la www.stihl.com/charging-times.
Când ștecărul de rețea este introdus într-o priză, iar adaptorul accumulatorului este introdus în încărcător, procesul de încărcare pornește automat. Când acumulatorul este complet încărcat, încărcătorul se decuplează automat.
În timpul încărcării, accumulatorul și încărcătorul se încălzesc.
Încărcătoarele STIHL AL 301, 301-4 și AL 500 au un ventilator încorporat, care se poate cupla sau decupla în mod automat în timpul încărcării.
- Montarea cablului de racord sau montarea accumulatorului și a cablului de racord pe sistemul de susținere
Încărcătorul (5) efectuează un autotest. LED-ul (4) luminează aprox. 1 secundă verde și aprox. 1 secundă roșu.
▶ Pozați cablul de racord (6). - Introduceți ștecărul (1) cablului de racord în acumulator, în mufa (2) de la adaptorul acumulatorului (3).
- Introduceți adaptorul accumulatorului (3) în ghi-dajele încărcătorului (5) și împingeți până la opritor. LED-ul (4) luminează verde. LED-urile de la accumulator luminează verde și are loc încărca-rea accumulatorului.
- Dacă LED-ul (4) și LED-urile de pe accumulator nu mai luminează: accumulatorul este încărcat complet și adaptorul accumulatorului (3) poate fi scos din încărcător (5).
▶ Dacă nu se mai utilizează încărcătorul (5): scoateți ștecărul de rețea (7) din priză (8).
6.2 Indicarea stării de încărcare
LED-urile luminează în verde timp de aproximativ 5 secunde și indică starea de încărcare. Se aude un sunet scurt de semnalizare.
▶ Dacă LED-ul verde se aprinde intermitent și se aud șase sunete de semnalizare lungi: încăr- cați acumulatorul.
6.3 LED-uri și tonuri de semnali- zare
LED-urile și tonurile de semnalizare pot indica următoarele informații privind accumulatorul:
- Starea de încărcare
- Activarea și dezactivarea funcției radio Bluetooth®
- Perturbații
LED-urile pot lumina permanent, respectiv pâl-pâi, cu culoarea verde sau roşu. LED-ul drept se poate aprinde sau aprinde intermitent albastru suplimentar. Sunetele de semnalizare se pot auzi scurt sau lung.
Dacă LED-urile luminează lung de culoare verde sau dacă se aprind intermitent și dacă se aude un sunet scurt de semnalizare, se indică nivelul de încărcare.
- Dacă LED-ul de pe accumulator se aprinde intermitent verde și se aud șase sunete de semnalizare lungi: Încărcați accumulatorul.
- Dacă LED-urile se aprind de culoare roșie sau dacă nu se aude niciun sunet de semnalizare: remediati avariile, 19.1
Există o defectiune la produsul cu accumulator sau la accumulator. - Dacă se aprind intermitent cele patru LED-uri roşii drepte, se aud tonuri de semnalizare rapide successive: remediați avariile, 19.1. Defecțiune la accumulator.
Dacă LED-ul drept de pe accumulator se aprinde albastru și se aud trei sunete de semnalizare scurte: Este activată interfața radio Bluetooth® de pe accumulator, 17.1.
Dacă LED-ul drept de pe accumulator se aprinde intermitent albastru și se aud trei sunete de semnalizare scurte: Este dezactivată interfața radio Bluetooth® de pe accumulator, 17.2.
7 Activarea și dezactivarea interfetei radio Bluetooth®
7.1 Activarea interfeței radio Bluetooth®
Apăsa și butonul și mențineți-l apăsat până când LED-ul din dreapta luminează albastru timp de aproximativ 3 secunde și se aud trei semnale sonore scurte.
Interfața radio Bluetooth® de la accumulator este activată.
7.2 Dezactivarea interfetei radio Bluetooth®
- Apăsa și butonul și mențineți-l apăsat până când LED-ul din dreapta luminează intermitent albastru de șase ori și se aud trei semnale sonore scurte. Interfața radio Bluetooth® de la accumulator este dezactivată.
8 Asamblarea accumulatorului
8.1 Ataşarea cablului de racord
▶ Băgați stecărul (1) în bucșă (2).
8.2 Montarea și demontarea acu- mulatorului și a cablului de racord de pe sistemul de susți- nere
8.2.1 Montarea accumulatorului și a cablului de racord pe sistemul de susținere


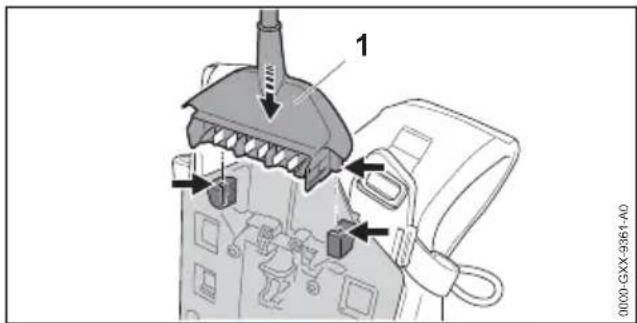

1 0000-GXX-9361-A0▶ Introduceti stecărul (1).
Apăsați sistemul de susținere (3) pe accumulator (2) până când ștecărul (1) este așezat pe bucșă (5).
- Apăsați maneta (4) în jos până când aceasta se fixează perceptibil.
8.2.2 Demontarea accumulatorului și cablului de racord de pe sistemul de susținere
▶ Ridicati maneta.
▶ Detaşati accumulatorul.
- Tragetii afară stecărul.
9 Reglarea accumulatorului pentru utilizator
9.1 Reglarea sistemului de susți- nere la mărimea corporală a utilizatorului
Sistemul de susținere poate fi reglat pe treptele S, M sau L, în funcție de mărimea corpului utilizatorului.
▶ Scoateți şina (2).
▶ Introduceti şina (2). - Trageți șina (2) contrar direcției săgeții.
Sina (2) se fixează cu un clic. - Şina (2) se reglează la cureaua de umăr stângă și dreaptă, pe aceeași treaptă.
9.2 Pozitionarea și reglarea cablu- lui de legătură
Cablul de legătură poate fi așezat și reglat în funcție de mărimea corporală a utilizatorului, de tipul produsului cu accumulator folosit și de modul de utilizare.


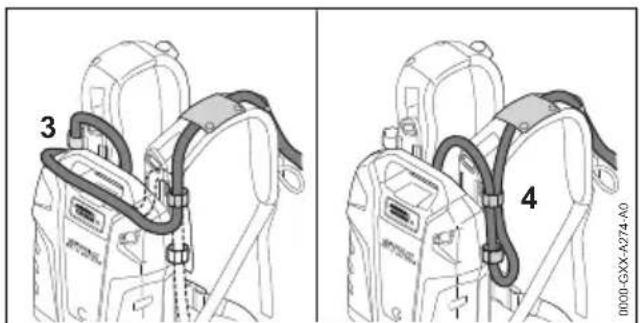

3 4 0000-GXX-A274-A0Lungimea cablului de racord poate fi reglată printr-o buclă aflată pe accumulator (3) sau printr-o buclă laterală (4).
- Pozitionați cablul de racord în așa mod, încât să fie cât mai scurt, să nu fie îndoit și să nu împiedice executarea lucrului.
9.3 Aşezarea și desfacerea centurii de transport
9.3.1 Aşezarea și reglarea sistemului de susținere
▶ Asezați accumulatorul pe spate.
Închideți închizătoarea (1) curelei de piept.

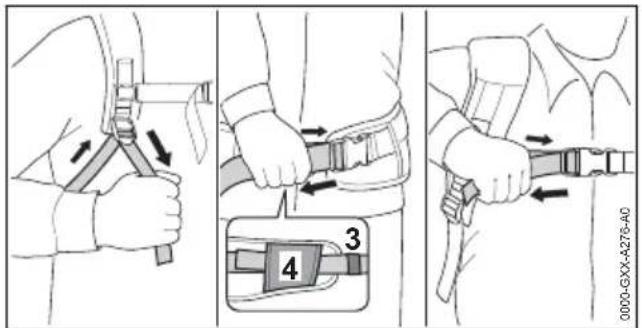

- Întindeți curelele până când cureaua de şold se mulează pe şold și pernele de spate se așează pe spate.
- Treceți capetele centurii de şold prin cata-rame (3 şi 4).
9.3.2 Scoaterea sistemului de susținere
▶ Slăbiti centurile.
- Deschideți închizătoarea de la centura de piept și centura de șold.
▶ Scoateți accumulatorul de pe spate.
10 Verificarea accumulatorului
10.1 Verificarea LED-urilor și a tonu- rilor de semnalizare
Apăsați butonul de la accumulator.
LED-urile se aprind verde și se aude un sunet scurt de semnalizare. Se afișează starea de încărcare.
- Dacă LED-ul verde se aprinde intermitent și se aud șase sunete de semnalizare lungi: încărcați acumulatorul.
- Dacă LED-urile nu luminează, dacă se aprind intermitent sau dacă nu se aude sunetul de semnalizare: Nu folosiți acumulatorul și apelați la un distribuitor STIHL.
Defecțiune la acumulator.
11 Lucrul cu accumulatorul
11.1 Lucrul cu accumulatorul
| A | 1 |  |  |
| B | 2 |  +8 |  |
| C | 3 |  |  |
| D | 4 |  |  |
A: Dacă trebuie alimentat cu energie un produs cu accumulator și mufă (1):
Folosiți acumulatorul (5), sistemul de susținere (6) și cablul de racord (7). Acumulatorul se va purta pe spate cu ajutorul sistemului de susținere.
B: Dacă trebuie alimentat cu energie un produs cu accumulator și compartiment al accumulatorului pentru acumulatoare STIHL AP (2):
Folosiți acumulatorul (5), sistemul de susținere (6), cablul de racord (7) și adaptorul acumulatorului (8). Acumulatorul se va purta pe spate cu ajutorul sistemului de susținere.
C: Dacă trebuie alimentat cu energie un produs cu accumulator pentru acumulatoare STIHL AR L (3):
Utilizați numai accumulatorul (5). Acumulatorul este introdus direct în produsul cu accumulator.
D: Dacă accumulatorul se încarcă cu un încărcător (4):
Folosiți acumulatorul (5), cablul de racord (7) și adaptorul accumulatorului (8). Adaptorul accumulatorului se introduce în încărcător.
12 Conectarea și deconectarea acumulatorului
12.1 Conectarea accumulatorului cu un produs STIHL cu acumulator, care are bucşă
- Conectați acumulatorul, așa cum este prezentat în manualul de instrucțiuni al produsului cu acumulator.
12.2 Conectarea accumulatorului cu un produs cu accumulator STIHL, care are compartiment de accumulator pentru acumula-toare STIHL AP
▶ Băgați ștecherul (1) cablului de racord în bucșa (2) de la adaptorul AP (3).
- Introduceți adaptorul AP (3) în compartimentul accumulatorului (4).
12.3 Conectarea accumulatorului cu un produs cu accumulator STIHL pentru acumulatoarele STIHL AR L
- Conectați acumulatorul, așa cum este prezentat în manualul de instrucțiuni al produsului cu accumulator.
12.4 Separarea accumulatorului
▶ Opriti produsul cu accumulator.
- Dacă se folosește un produs cu accumulator cu mufa: Separati accumulatorul, așa cum este prezentat în manualul de instrucțiuni al produ-
sului cu accumulator
- Dacă se utilizează adaptorul AP: Scoateți adaptorul AP din compartimentul acumulatorului.
- Dacă trebuie folosit un produs cu accumulator pentru acumulatoare STIHL AR L: Separati accumulatorul, așa cum este prezentat în manualul de instrucțiuni al produsului cu accumulator.
13 După lucru
13.1 După lucru
▶ Opriti produsul cu accumulator.
▶ Separati accumulatorul.
▶ Dacă accumulatorul, sistemul de susținere, cablul de racord sau adaptorul AP sunt umede: Lăsați accumulatorul, sistemul de susținere, cablul de racord și adaptorul AP să se usuce.
- Curățați accumulatorul, sistemul de susținere, cablul de racord și adaptorul AP.
14 Conectarea și încărcarea aparatului cu USB
14.1 Conectarea și încărcarea aparatului cu USB
▶ Băgați stecărul (2) cablului USB în mufa USB (3).
Apăsați butonul (4).
Se încarcă aparatul cu USB. Dacă aparatul USB nu se încarcă curentul de încărcare pus la dispoziție de accumulator este prea redus.
20.1. Aparatul USB nu se poate încărca.
Cablul USB trebuie scos înaintea lucrărilor. Dopul (1) protejează mufa USB (3) contra umidi- tății și murdăriei.
15 Transportarea
15.1 Transportul accumulatorului
▶ Opri ti produsul cu accumulator.
▶ Decuplați accumulatorul.
- Asigurați-vă de faptul că accumulatorul este într-o stare sigură.
▶ Purtati accumulatorul pe spate sau de mâner.
- Dacă accumulatorul este transportat într-un autovehicul: asigurați accumulatorul, astfel încât să nu se poată mișca.
În cazul în care accumulatorul este ambalat: ambalați acumulatorul astfel încât să nu se poată deplasa în ambalaj și fixați ambalajul astfel încât acesta să nu se poată deplasa.
Accumulatorul se supune cerințelor privind transportul bunurilor periculoase. Acumulatorule este clasificat ca UN 3480 (baterii litiu-lon) și a fost
verificat conform manualului de verificări și criterii UN partea III, subcapitolul 38.3.
Reglementările de transport sunt indicate în www.stihl.com/safety-data-sheets.
16 Stocarea
16.1 Depozitarea accumulatorului
STIHL recomandă păstrarea accumulatorului într-o stare de încărcare între 30 % și 45 % (2 LED-uri care se aprind verde).
- Depozitați acumulatorul așa încât să se respecte următoarele condiții:
- Acumulatorul este depozitat într-un loc care nu se află la îndemâna copiilor.
- Acumulatorul este curat și uscat.
- Acumulatorul se află într-un spațiu închis.
- Acumulatorul este separat de produs.
- Dacă acumulatorul este depozitat în încărcător: îndepărtați ștecărul de rețea și depozitați acumulatorul cu o stare de încărcare între 30 % și 45 % (2 LED-uri care luminează verde).
- Acumulatorul se află în intervalul de temperatură - 10 °C și + 50 °C.
INDICATIE
■ Dacă accumulatorul nu este depozitat conform descrierii din prezentul Manual de utilizare, accumulatorul se poate descărca profund și, astfel, poate suferi daune iremediabile.
Înainte de depozitare, încărcați acumulatorul descărcat. STIHL recomandă păstrarea accumulatorului într-o stare de încărcare între 30 % și 45 % (2 LED-uri care luminează verde).
▶ Păstrați accumulatorul separat de produs.
16.2 Păstrarea sistemului de susți- nere, a cablului de racord și a adaptorului AP
- Depozitați sistemul de susținere, cablul de racord și adaptorul AP astfel încât să se respecte următoarele condiții:
- Sistemul de susținere, cablul de racord și adaptorul AP nu sunt la îndemâna copiilor.
- Sistemul de susținere, cablul de racord și adaptorul AP sunt curate și uscate.
- Acumulatorul, sistemul de susținere sau adaptorul AP nu sunt prinse de cablul de racord.
17 Curățare
17.1 Curățarea accumulatorului, sistemului de susținere și a adaptorului AP
- Curățați accumulatorul, sistemul de susținere, cablul de racord și adaptorul AP cu o lavetă umedă.
17.2 Curățarea suprafetelor de contact ale cablului de racord
Pentru capitolul acesta este disponibil un video.
www.stihl.com/sxwjNw
- Scoateți ștecherul cablului de racord din mufă sau din adaptorul accumulatorului.
- Dacă este vizibilă o decolorare (săgeată) pe suprafețele de contact: șlefuiți decolorarea cu o hârtie abrazivă fină P 600 până când suprafețele de contact strălucesc.
18 Întreținerea și repararea
18.1 Întreținerea și repararea acu- mulatorului, sistemului de susți- nere, cablului de racord și a adaptorului AP
Accumulatorul, sistemul de susținere, cablul de racord și adaptorul AP nu necesită întreținere și nu pot fi reparate de către utilizator.
- Dacă accumulatorul, sistemul de susținere, cablul de racord sau adaptorul AP sunt defecte sau deteriorate: Nu folosiți acumulatorul, sistemul de susținere, cablul de racord și adaptorul AP și adresați-vă unui distribui-tor STIHL.
19 Depanare
19.1 Remedierea defectiunilor la nivelul accumulatorului sau produsului cu acumulator
| Defecțiunea LED- | uri și tonuri de sem-nalizare | Cauza Remediere | |
| Produsul cu acu-mulator nu pornește la activare sau se oprește în timpul funcționării. | 1 LED se aprinde intermi-tent verde și se aud 6 tonuri de semnalizare lungi. | Acumulatorul este aproape descărcat. | Încărcați acumulatorul conform acestor instrucțiuni de utilizare și instrucțiunilor de utilizare ale încărcătoarelor STIHL AL 301, 301-4, 500. |
| 1 LED aprins roșu. | Acumulatorul este prea fierbinte sau prea rece. | Decuplați acumulatorul.Lăsați acumulatorul să se răcească sau să se încălzească. | |
| 3 LED-uri luminează intermi-tent roșu. | La produsul cu acu-mulator există o defecțiune. | Decuplați acumulatorul și conectați-l din nou.Porniți produsul cu acumulator.Dacă 3 LED-uri continuă să lumineze intermitent roșu: adresați-vă unui distribuitor STIHL. | |
| Defecțiunea LED-uri și tonuri de sem-nalizare | Cauza Remediere | ||
| 3 LED-uri apri- nse roșu. | Produsul cu acumula- tor este prea fierbinte. | ▸ Decuplați acumulatorul.▸ Lăsați produsul cu acumulator să se răcească. | |
| 4 LED-uri lumi-nează intermi- tent roșu și se aud tonuri de semnalizare scurte, rapide, successive. | Defecțiune la acumu- lator. | ||
| Conexiunea electrică între produsul cu acu- mulator și acumulator este întreruptă. | ▸ Îndepărtați acumulatorul de pe spate.▸ Decuplați acumulatorul și conectați-l din nou.▸ Porniți produsul cu acumulator.▸ Dacă se aprind în continuare intermitent 4 LED-uri roșii și se aud tonuri de sem- nalizare scurte, rapide și successive: nu folosiți acumulatorul, nu transportați acu- mulatorul și apelați la un distribui- tor STIHL. | ||
| Produsul cu acu- mula- tor sau acumulatorul sunt umede. | ▸ Decuplați acumulatorul și conectați-l din nou.▸ Dacă produsul cu acumulator nu pornește la cuplare sau dacă se oprește în timpul funcționării: curățați suprafețele de contact ale cablului de racord. | ||
| Timpul de funcționare a produsului cu acumulator este prea scurt. | Acumulatorul nu este complet încărcat. | ▸ Lăsați produsul cu acumulator sau acu- mulatorul să se usuce. | |
| Durata de viață | funcți- onală a acumulatoru- lui este depășită. | ||
| Acumulatorul nu poate fi găsit cu aplicația STIHL connec- ted. | Bluetooth®-interfața radio la acumulator sau la terminalul mobil este dezactivat. | ||
| Distanța dintre acu- mulator și terminalul mobil este prea mare. | ▸ Reduceți distanța, 20.1.▸ Dacă acumulatorul nu poate fi găsit în continuare cu aplicația STIHL connec- ted: adresați-vă unui distribuitor STIHL. | ||
| Încărcarea nu începe după int- reducerea adap- torului de acumu- lator în încărcător. | 1 LED aprins roșu. | Acumulatorul este prea fierbinte sau prea rece. | |
19.2 Asistență privind produsul și ajutor pentru utilizare
Asistența privind produsul și ajutorul pentru utilizare pot fi obținute la un serviciu de asistență tehnică STIHL.
Posibilitățile de contact și informațiile pot fi găsite la adresa https://support.stihl.com sau www.stihl.com.
20 Date tehnice
20.1 Acumulator STIHL AR 2000 L, 3000 L
– Tehnologie de acumulatoare: Litiu-ion
– Tensiune: 36 V
- Capacitatea în Ah: vezi plăcuța de identificare
- Conținutul de energie în Wh: vezi plăcuța de identificare
- Interval de temperatură permis pentru utilizare și depozitare: - 10 °C până la + 50 °C
21 Piese de schimb și accesorii română
- Greutate
- AR 2000 L: 7,4 kg
- AR 3000 L: 9,5 kg
– Racord USB: tip stecăr A
- BC1.2 (DCP)
– Tensiune de ieşire: 5 V - Curent maxim de încărcare: 1,5 A
- Interfața radio Bluetooth®:
- Conexiune de date: Bluetooth® 4.2. Terminalul mobil trebuie să fie compatibil cu Bluetooth® Low Energy 4.0 și să accepte Generic Access Profile (GAP).
– Banda de frecvență: bandă ISM 2,4 GHz - Putere de transmisie maximă reflectată: 1 mW
- Raza de acoperire a semnalului: cca. 10 m. Puterea semnalului depinde de condițiile ambientale și de terminalul mobil. Raza de acoperire poate varia foarte mult în funcție de condițiile exterioare, inclusiv de aparatul de recepție utilizat. Raza de acoperire poate să fie redusă semnificativ în încăperile închise și prin barierele metalice (de exemplu pereți, rafturi, valize).
- Cerințe privind sistemul de operare al dispozitivului mobil: Android sau iOS (versiunea actuală sau o versiune mai recentă)
20.2 REACH
REACH este Regulamentul european referitor la înregistrarea, evaluarea și autorizarea substanțelor chimice.
Informații referitoare la conformarea Regulamentului REACH sunt date la www.stihl.com/reach.
21 Piese de schimb și accesorii
21.1 Piese de schimb și accesorii
STIHL G.
Aceste simboluri identifică piesele de schimb originale STIHL și accesorile originale STIHL.
STIHL recomandă folosirea pieselor de schimb originale STIHL și a accesorilor originale STIHL.
Piesele de schimb și accesoriiile altor producători nu pot fi evaluate de STIHL referitor la fiabilitate, siguranță și potrivire în pofida monitorizării continue a pieței, iar STIHL nu poate recomanda utilizarea acestora.
Piesele de schimb și accesoriiile originale STIHL se pot procura de la un distribuitor STIHL.
22 Eliminare
22.1 Salubrizarea accumulatorului, sistemului de susținere, cablu-lui electric și a adaptorului AP
Informațiile referitoare la eliminare pot fi obținute din partea administrației locale sau din partea unui distribuitor STIHL.
O eliminare necorespunzătoare poate dăuna sănătății și mediului.
▶ Produsele STIHL și ambalajul acestora trebuie livrate pentru reciclare la un centru de colec-tare adecvat, conform prevederilor locale.
▶ Nu eliminați împreună cu gunoiul menajer.
23 Declaratie de conformitate EU
23.1 Acumulator STIHL AR 2000 L, AR 3000 L
Prin prezenta, ANDREAS STIHL AG & Co. KG declară faptul că stația radio tip 4871 – STIHL AR 2000 L, AR 3000 L corespunde Directivei 2014/53/UE.
Textul complet al declarației de conformitate UE este disponibil la următoarea adresă de Internet: www.stihl.com/conformity
24 Declaratia de conformitate UKCA
24.1 Acumulator STIHL AR 2000 L, AR 3000 L
Prin prezenta, ANDREAS STIHL AG & Co. KG declară faptul că stația radio tip 4871 – STIHL AR 2000 L, AR 3000 L corespunde directivelor aplicabile.
Textul complet al declarației de conformitate este disponibil la următoarea adresă de Internet: www.stihl.com/conformity
