РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ AR 3000 L STIHL

193 - 210 Инструкция по эксплуатации

1 Предисловие....193
2 Информация к данному руководству по эксплуатации.... 193
3 Обзор....194
4 Указания по технике безопасности.....195
5 Подготовка аккумулятора к эксплуатации 199
6 Зарядка аккумулятора, светодиоды и звуковые сигналы.....200
7 Активация и деактивация интерфейса радиосвязи Bluetooth®......201
8 Сборка аккумулятора....201
9 Настройка аккумулятора для пользователя....202
10 Проверить аккумулятор.... 203
11 Работа с аккумулятором.....204
12 Соединение и отсоединение аккумулятора.... 204
13 После работы.... 205
14 Подключение и зарядка USB-устройства 205
15 Транспортировка.....205
16 Хранение.....206
17 Очистка.... 206
18 Техническое обслуживание и ремонт..207

19 Устранение неисправностей..... 207
20 Технические данные ...... 208
21 Запасные части и принадлежности .... 209
22 Утилизация.... 209
23 Сертификат соответствия ЕС...... 209
24 Адреса....209

1 Предисловие

Уважаемый клиент,

мы рады, что вы выбрали изделие STIHL. Мы разрабатываем и производим продукцию высочайшего качества, соответствующую потребностям наших клиентов. Наша продукция обеспечивает высокую надежность даже при экстремальных нагрузках.

STIHL – это и высочайшее качество обслуживания. Наши представители всегда готовы провести для вас компетентную консультацию и инструктаж, а также обеспечить всестороннюю техническую поддержку.

Компания STIHL безоговорочно проводит политику бережного и ответственного отношения к природе. Данное руководство по эксплуатации предназначено для содействия вам в безопасной и экологически благоприятной эксплуатации изделия STIHL в течение всего длительного срока службы.

Мы благодарим вас за доверие и желаем приятных впечатлений от вашего нового изделия STIHL.

д-р Николас Штиль

ВАЖНО! ПЕРЕД ПРИМЕНЕНИЕМ ОЗНАКО- МИТЬСЯ И СОХРАНИТЬ.

2 Информация к данному руководству по эксплуатации

2.1 Действующие документы

Действуют местные правила техники безопасности.

русский 3 Обзор

▶ В дополнение к настоящей инструкции по эксплуатации прочесть, усвоить и сохранить следующие документы:

– инструкцию по эксплуатации используемого аккумуляторного изделия STIHL;
– инструкцию по эксплуатации зарядных устройств STIHL AL 301, 301-4, 500;
– информацию по технике безопасности для аккумуляторов STIHL и изделий со встроенным аккумулятором: www.stihl.com/safety-data-sheets.

Дополнительную информацию о совместимых с STIHL connected изделиях, а также наиболее часто задаваемые вопросы можно найти на сайте www.connect.stihl.com или у дилера STIHL.

Словесный знак и символы (логотипы) Bluetooth® являются зарегистрированными товарными знаками и собственностью компании Bluetooth SIG, Inc. Любое применение этого словесного знака и символов компанией STIHL осуществляется по лицензии.

Аккумулятор оборудован интерфейсом радиосвязи Bluetooth®. Соблюдайте местные ограничения по применению (например, в самолетах или больницах).

2.2 Обозначение предупредительных сообщений в тексте

ПРЕДУПРЕЖДЕНИЕ

■ Указывает на возможные опасности, которые могут привести к тяжелым травмам или летальному исходу.

- Описанные меры помогут предотвратить тяжелые травмы или летальный исход.

УКАЗАНИЕ

■ Указывает на возможные опасности, которые могут привести к материальному ущербу.

- Описанные меры помогут избежать материального ущерба.

2.3 Символы в тексте

Данный символ указывает на главу в данной инструкции по эксплуатации.

К этому разделу имеется видеоролик.

3 Обзор

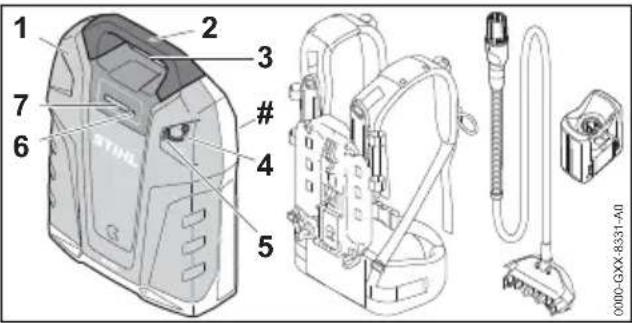

3.1 Аккумулятор

1 2 3 # 4 5 6 STIHL 0000-GXX-8331-A0

1 Аккумулятор Аккумулятор обеспечивает электроэнер- гией аккумуляторное устройство STIHL.

2 Рукоятка Рукоятка предназначена для ношения аккумулятора.

3 Гнездо Гнездо предназначено для подключения штекера.

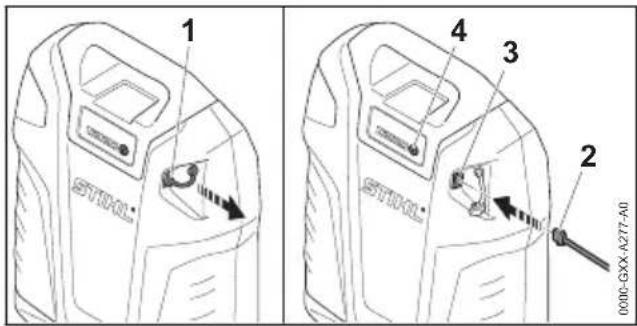

4 Заглушка Заглушка закрывает разъем USB.

5 Разъем USB USB-подключение предназначено для присоединение USB-кабеля или USB-адап- тера.

6 Кнопка Кнопка активирует светодиоды и сигнал на аккумуляторе. Кнопка активирует и деактивирует интерфейс радиосвязи Bluetooth®.

7 Светодиоды Светодиоды показывают уровень заряда аккумулятора, неисправности, а также активацию и деактивацию интерфейса радиосвязи Bluetooth®.

# Заводская табличка с номером изделия

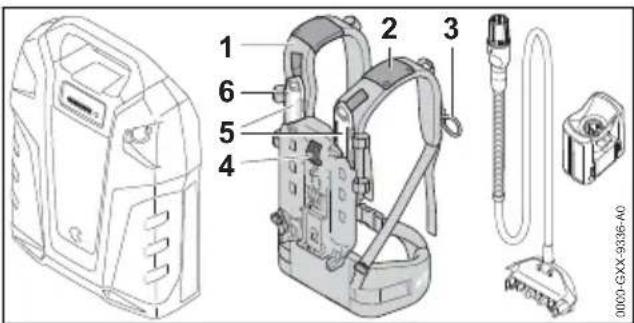

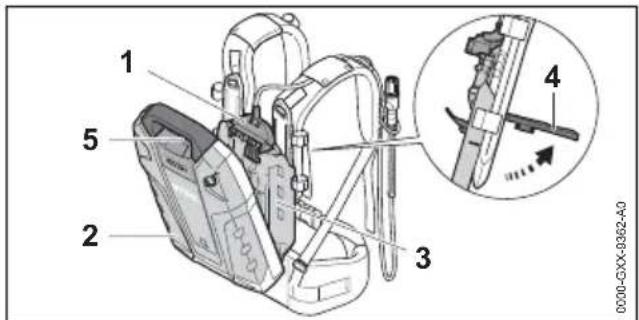

3.2 Система ношения

Система ношения не входит в комплект поставки аккумулятора.

4 Указания по технике безопасности русский

1 Система ношения

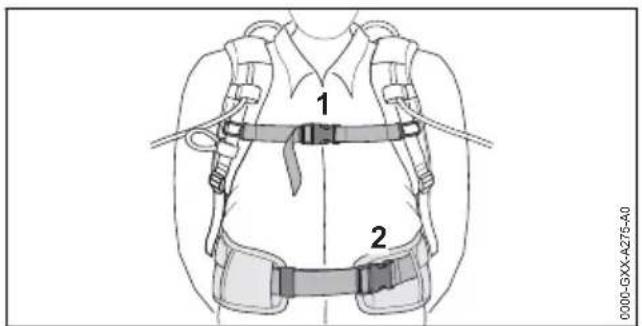

Система ношения распределяет вес аккумулятора по телу и поддерживает кабель питания.

2 Направляющая

Направляющая удерживает кабель питания на системе ношения.

3 Петля

Петля удерживает штекер кабеля питания на системе ношения.

4 Рычаг

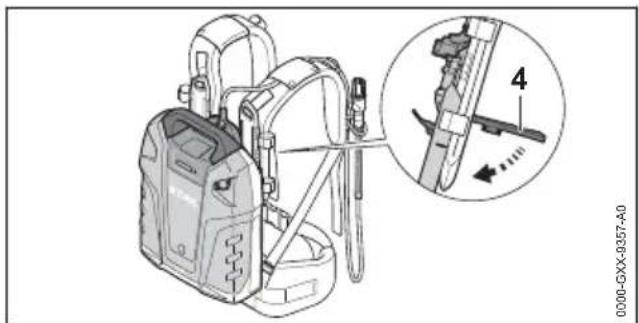

Рычаг закрепляет аккумулятор на системе ношения.

5 Шина

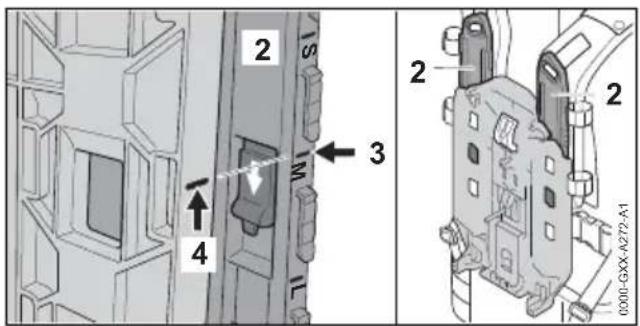

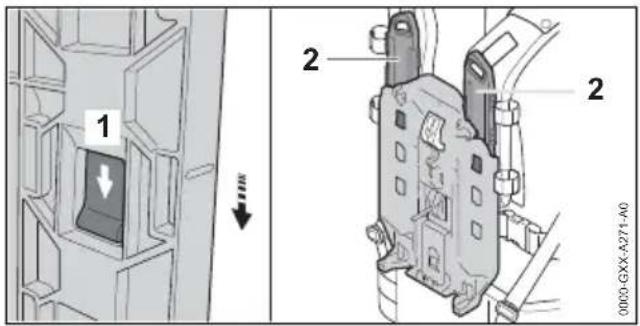

Шина позволяет регулировать систему в зависимости от размеров тела пользователя.

6 Пряжка

Пряжка удерживает кабель питания на системе ношения.

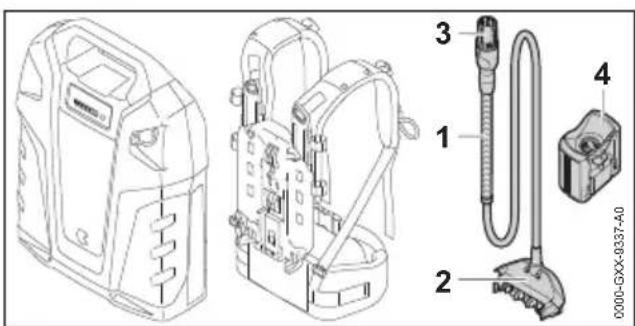

3.3 Кабель питания и адаптер АР

Кабель питания и адаптер АР не входят в комплект поставки аккумулятора.

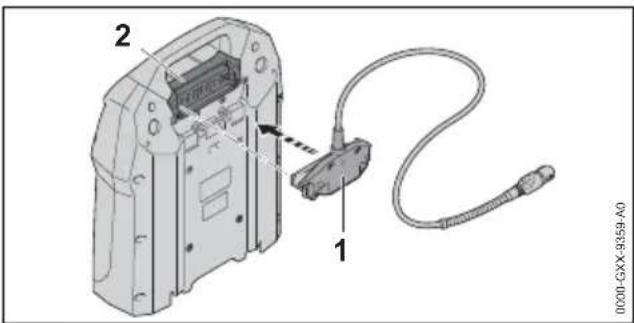

Кабель питания соединяет аккумулятор с аккумуляторным изделием STIHL с гнездом или адаптером AP.

2 Штекер

Штекер соединяет кабель питания с аккумулятором.

3 Штекер кабеля питания

Штекер кабеля питания соединяет кабель питания с аккумуляторным устройством STIHL и гнездо или адаптер AP.

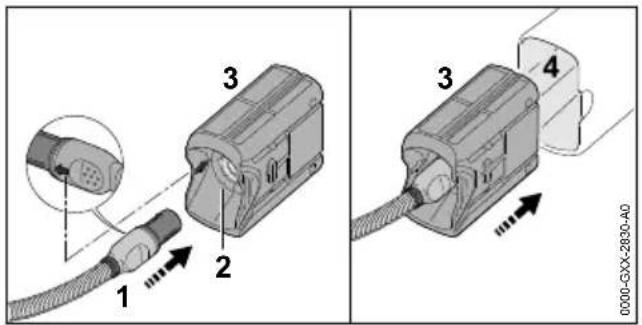

4 Адаптер AP

Адаптер AP соединяет аккумулятор с аккумуляторным изделием STIHL, у которого есть аккумуляторный отсек для аккумуляторов STIHL AP.

3.4 Символы

Символы, которые могут находиться на аккумуляторе, означают следующее.

1 светодиод светится красным светом. Аккумулятор перегрелся или переохладился.

Мигают 4 красных светодиода. Аккумулятор неисправен.

Аккумулятор оборудован интерфей- сом радиосвязи Bluetooth® и может быть подключен к приложению STIHL connected.

Значение рядом с символом представляет собой энергоемкость аккумулятора согласно спецификации изготовителя ячеек. Реальная энергоемкость при эксплуатации ниже.

Не утилизировать изделие вместе с бытовыми отходами.

4 Указания по технике без- опасности

4.1 Предупредительные сим- волы

Предупредительные символы на аккумуля- торе означают следующее:

Соблюдать меры предосторожности и правила техники безопасности.

Прочесть, усвоить и сохранить руководство по эксплуатации.

Предохранять аккумулятор от воздействия высоких температур и открытого огня.

Не погружать аккумулятор в жидкости.

Соблюдать диапазон допустимых температур аккумулятора.

4.2 Применение по назначению

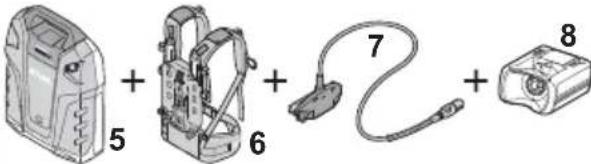

Аккумулятор STIHL AR L обеспечивает электроэнергией следующие аккумуляторные устройства STIHL.

– Аккумуляторное устройство с гнездом.

русский 4 Указания по технике безопасности

– Аккумуляторное устройство с отсеком для аккумуляторов STIHL AP.
– Аккумуляторное изделие с держателем для аккумуляторов STIHL AR L.

Аккумулятор можно использовать во время дождя.

Аккумулятор разрешается использовать только для работ на земле или на подъемной рабочей площадке.

Аккумулятор запрещено использовать в аккумуляторных газонокосилках с отсеком для аккумуляторов STIHL AP.

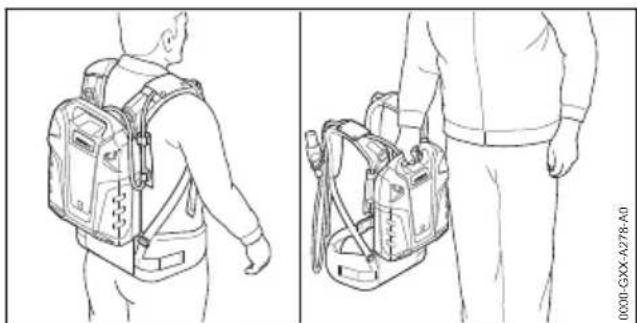

Во время работы носить аккумулятор на спине, пользуясь системой ношения, или подсоединить к аккумуляторному изделию, как описано в инструкции по эксплуатации аккумуляторного изделия.

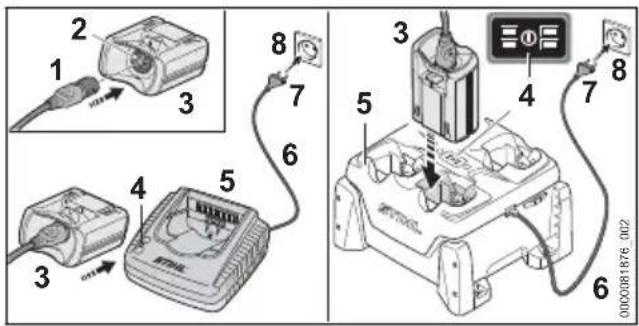

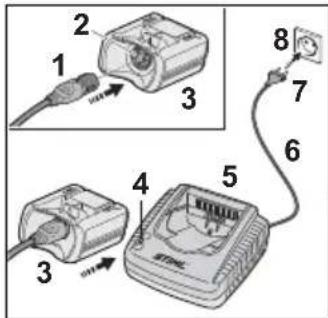

Аккумулятор заряжается с помощью зарядного устройства STIHL AL 301, AL 301-4 или AL 500.

Аккумулятор в сочетании с приложением STIHL connected обеспечивает персонализацию и передачу информации об аккумуляторе на базе технологии Bluetooth®.

⚠ ПРЕДУПРЕЖДЕНИЕ

- Использование изделий и зарядных устройств, не одобренных STIHL для данного аккумулятора, может привести к несчастным случаям, возгоранию и взрыву. Возможны тяжелые или смертельные травмы, а также материальный ущерб.

- Использовать аккумулятор только со следующими аккумуляторными устройствами STIHL.

– Аккумуляторное устройство с гнездом.
– Аккумуляторное устройство с отсеком для аккумуляторов STIHL AP.
– Аккумуляторное изделие с держателем для аккумуляторов STIHL AR L.

- Заряжать аккумулятор следует с помощью зарядного устройства STIHL AL 301, AL 301-4 или AL 500.

- Использование аккумулятора не по назначению может привести к тяжелым или летальным травмам, а также к материальному ущербу.

- Используйте аккумулятор, как описано в данной инструкции по эксплуатации, в приложении STIHL connected и на сайте www.connect.stihl.com.

4.3 Требования к пользователю

⚠ ПРЕДУПРЕЖДЕНИЕ

■ Пользователи, не прошедшие инструктаж, могут не понять или неправильно оценить опасности, связанные с аккумулятором, системой ношения, кабелем питания и адаптером АР. Это чревато тяжелыми или смертельными травмами пользователя или других лиц.

▶ Прочесть, усвоить и сохранить руководство по эксплуатации.

▶ При передаче аккумулятора, системы ношения, кабеля питания и адаптера АР другому лицу: передать в комплекте руководство по эксплуатации.
▶ В случае неясностей: Обратиться к дилеру STIHL.
▶ Убедиться, что пользователь соответствует следующим требованиям.

– Пользователь находится в отдохнувшем состоянии.

– Пользователь физически, сенсорно и умственно способен использовать аккумулятор, систему ношения, кабель питания и адаптер АР, а также работать с ними. Если пользователь обладает лишь ограниченной физической, сенсорной или умственной способностью к управлению устройством, он может работать только под наблюдением компетентного лица или руководствуясь его указаниями.

– Пользователь способен понять и оценить опасности, связанные с аккумулятором, системой ношения, кабелем питания и адаптером АР.

– Пользователь достиг совершеннолетия или пользователь находится на профессиональном обучении под наблюдением согласно государственным предписаниям.

– Перед началом работы с аккумулятором, системой ношения, кабелем питания и адаптером АР пользователь прошел инструктажа у дилера STIHL или компетентного лица.

– Отсутствие воздействия алкогольных, наркотических веществ или медицинских препаратов.

4 Указания по технике безопасности русский

4.4 Рабочая зона и окружающее пространство

⚠ ПРЕДУПРЕЖДЕНИЕ

■ Посторонние лица, дети и животные могут не понять или неправильно оценить опасности, связанные с аккумулятором, системой ношения, кабелем подключения и адаптером для аккумулятора. Посторонние лица, дети и животные могут получить тяжелые травмы.

• Не подпускайте близко посторонних лиц, детей и животных.
  ▶ Не оставлять аккумулятор без присмотра.
  ▶ Не позволять детям играть с аккумулятором, системой ношения, кабелем подключения и адаптером для аккумулятора.

■ Аккумулятор не защищен от всех внешних воздействий. При определенных внешних воздействиях аккумулятор может загореться, взорваться или получить необратимые повреждения. Это может привести к тяжелым травмам и материальному ущербу.

▶ Беречь аккумулятор от воздействия высоких температур и огня.
▶ Не бросать аккумулятор в огонь.

- Использовать и хранить аккумулятор при температурах от - 10 °C до + 50 °C.

▶ Не погружать аккумулятор в жидкости.

• Хранить аккумулятор вдали от мелких металлических предметов.
  ▶ Не подвергать аккумулятор воздействию высокого давления.
  ▶ Не подвергать аккумулятор воздействию микроволн.
  ▶ Предохранять аккумулятор от химических веществ и солей.

4.5 Безопасное состояние

Аккумулятор, система для переноски, кабель питания и адаптер для аккумулятора находятся в безопасном состоянии, если выполняются следующие условия.

– Аккумулятор, система для переноски, кабель питания и адаптер для аккумулятора не повреждены.

– Аккумулятор, система для переноски, кабель питания и адаптер для аккумулятора находятся в чистом и сухом состоянии.
– Аккумулятор находится в рабочем состоянии и его конструкция не подвергалась изменениям.
– Конструкция системы для переноски, кабеля питания и адаптера для аккумулятора не изменена.
– Используются только оригинальные принадлежности STIHL для данного аккумулятора и данной системы для переноски.
– Принадлежности установлены надлежащим образом.

⚠ ПРЕДУПРЕЖДЕНИЕ

■ В небезопасном состоянии аккумулятор не может надежно работать. Это чревато тяжелыми травмами персонала.

• Разрешается использовать только неповрежденный и исправный аккумулятор.
  Запрещено заряжать поврежденный или неисправный аккумулятор.

▶ Работать с системой для переноски, кабелем питания и адаптером для аккумулятора только в неповрежденном состоянии.

Если аккумулятор, система для переноски, кабель питания или адаптер для аккумулятора загрязнены или влажные: очистить аккумулятор, систему для переноски, кабель питания и адаптер для аккумулятора и дать им высохнуть.

Запрещено изменять конструкцию аккумулятора, системы для переноски, кабеля питания и адаптера для аккумулятора.

- Не вставлять предметы в отверстия аккумулятора или адаптера для аккумулятора.

- Не соединять контакты аккумулятора или адаптера для аккумулятора с металлическими предметами, так как это может привести к короткому замыканию.

Запрещается вскрывать аккумулятор.

- Использовать только оригинальные принадлежности STIHL для данного аккумулятора и данной системы для переноски.

Установить принадлежности в соответствии с описанием в настоящем руководстве по эксплуатации или в руководстве по эксплуатации принадлежностей.

- Заменить изношенные или поврежденные указательные таблички.

русский 4 Указания по технике безопасности

- Из поврежденного аккумулятора может выпечь жидкость. Контакт жидкости с кожей или глазами может вызвать раздражение кожи или глаз.

▶ Избегать контакта с жидкостью.
▶ Если произошел контакт с кожей: обильно промыть места контакта на коже водой с мылом.
▶ В случае попадания в глаза: обильно промывать глаза водой в течение не менее 15 минут, после чего обратиться к врачу.

■ Поврежденный или неисправный аккумулятор может издавать необычный запах, дымиться или гореть. Возможны тяжелые или смертельные травмы, а также материальный ущерб.

Если аккумулятор издает необычный запах или дымит: аккумулятор снять со спины, не использовать и держать вдали от горючих веществ.

▶ При возгорании аккумулятора: попытаться погасить пламя огнетушителем или водой.

Контакт с проводящими ток узлами может произойти по следующим причинам.

– Поврежден кабель питания.
– Поврежден штекер кабеля питания или штекер соединения с аккумулятором.
– Поврежден адаптер для аккумулятора.

⚠ ПРЕДУПРЕЖДЕНИЕ

■ Контакт с проводящими ток узлами может привести к удару током. Это чревато тяжелыми травмами или летальным исходом для пользователя.

- Необходимо убедиться, что кабель питания, штекер кабеля питания, штекер соединения с аккумулятором и адаптер для аккумулятора не повреждены.

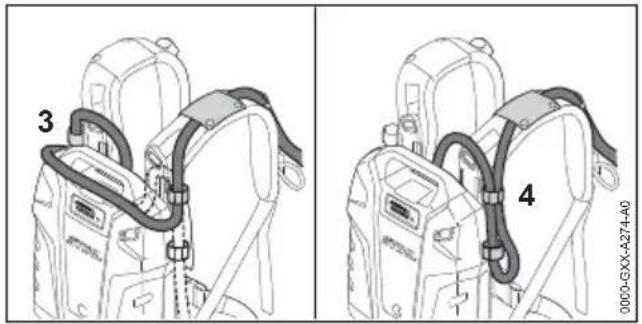

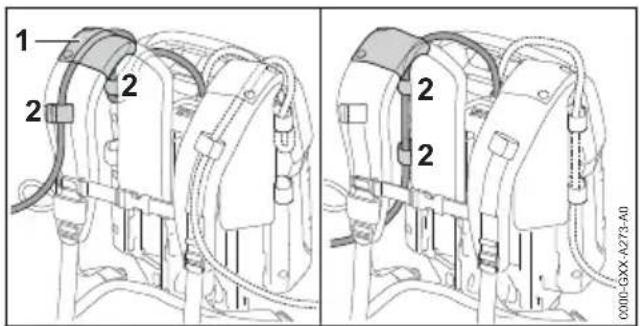

■ Неправильная прокладка кабеля питания может привести к его повреждению. Возможны травмы и повреждения кабеля питания.

• Прокладывать кабель питания так, чтобы инструмент аккумуляторного устройства не соприкасался с кабелем питания.
  ▶ Прокладывать кабель питания так, чтобы избежать его повреждения или перегиба.
• Если кабель питания запутался: распутать кабель питания.

4.6 Выполнение работы

⚠ ПРЕДУПРЕЖДЕНИЕ

■ В определенных ситуациях пользователь не может сохранять концентрацию при работе. Пользователь может споткнуться, упасть и получить тяжелые травмы.

▶ Работать спокойно и осторожно.
▶ При плохом освещении и плохой видимости не работать с аккумулятором.
▶ Обращать внимание на препятствия.

▶ При работе стоять на грунте и удерживать равновесие. При необходимости работать на высоте Использовать подъемную рабочую площадку.

▶ При явлениях усталости: устроить перерыв в работе.

- Если режим работы аккумулятора меняется, наблюдаются необычные явления при работе или раздаются краткие частые звуковые сигналы, возможно, что аккумулятор находится в небезопасном состоянии. Это чревато тяжелыми травмами и материальным ущербом.

• Завершите работу, снимите аккумулятор со спины и обратитесь к представителю STIHL.
  ▶ В случае необычного запаха от аккумулятора или дыма: снять аккумулятор со спины, не использовать аккумулятор и не приближать к горючим материалам.

■ В опасной ситуации пользователь может запаниковать и не снять систему ношения. Пользователь может получить тяжелые повреждения.

▶ Потренироваться в снятии системы ношения.

4.7 Транспортировка

⚠ ПРЕДУПРЕЖДЕНИЕ

■ Аккумулятор не защищен от всех внешних воздействий. Определенные внешние воздействия могут привести к повреждению аккумулятора и к материальному ущербу.

▶ Не транспортировать поврежденный аккумулятор.

■ Во время транспортировки аккумулятор может перевернуться или сдвинуться. Это может привести к травмам и материальному ущербу.

▶ Вложить аккумулятор в упаковку так, чтобы он не двигался.
- Зафиксировать упаковку так, чтобы она не двигалась.

4.8 Хранение

⚠ ПРЕДУПРЕЖДЕНИЕ

■ Дети могут не осознать и неправильно оценить опасности, связанные с аккумулятором. Это может привести к тяжелым травмам детей.

- Храните аккумулятор в недоступном для детей месте.

■ Аккумулятор не защищен от всех внешних воздействий. Определенные внешние воздействия на аккумулятор могут привести к его необратимому повреждению.

- Хранить аккумулятор в чистом и сухом состоянии.

- Хранить аккумулятор в закрытом помещении.

- Хранить аккумулятор извлеченным из устройства.

Если аккумулятор хранится в зарядном устройстве: вынуть штепсельную вилку и хранить аккумулятор с зарядом от 30 % до 45 % (2 горящих зеленых светодиода).

- Хранить аккумулятор при температурах от -10 до +50 °C.

- Кабель подключения не предназначен для того, чтобы носить или подвешивать за него аккумулятор. Это может привести к повреждению кабеля подключения и аккумулятора.

▶ Намотать кабель подключения в виде петли и закрепить на аккумуляторе.

4.9 Очистка, техническое обслуживание и ремонт

⚠ ПРЕДУПРЕЖДЕНИЕ

- Агрессивные чистящие средства, очистка струей воды или острые предметы могут повредить аккумулятор, систему для переноски, кабель питания и адаптер для аккумулятора. Неправильная очистка аккумулятора, системы для переноски, кабеля питания или адаптера для аккумулятора может привести к неполадкам в работе компонентов и выходу из строя предохранительных устройств. Это чревато тяжелыми травмами персонала.

▶ Очистку аккумулятора, системы для переноски, кабеля питания и адаптера для аккумулятора выполнять в соответствии с описанием в руководстве по эксплуатации.

■ Неправильное выполнение технического обслуживания или ремонта аккумулятора, системы для переноски, кабеля питания или адаптера для аккумулятора может привести к неполадкам в работе компонентов и выходу из строя предохранительных устройств. Это может стать причиной тяжелых травм или летального исхода.

▶ Не выполнять самостоятельно техническое обслуживание или ремонт аккумулятора, системы для переноски, кабеля питания и адаптера для аккумулятора.

- Если требуется техническое обслуживание или ремонт аккумулятора, системы для переноски, кабеля питания или адаптера для аккумулятора: обратиться к дилеру STIHL.

5 Подготовка аккумулятора к эксплуатации

5.1 Подготовка аккумулятора к эксплуатации

Каждый раз перед началом работы необходимо выполнить следующее.

▶ Проверить светодиоды и звуковые сигналы, 6.3.
▶ Полностью зарядить аккумулятор, 16.1.
▶ Очистить аккумулятор, 17.1.
▶ Если используется кабель питания, необходимо выполнить следующее.

▶ Очистить поверхности контакта кабеля питания, 17.2.

▶ Смонтировать кабель питания или смонтировать аккумулятор и кабель питания на системе ношения, 8.

▶ Убедиться в том, что аккумулятор находится в безопасном состоянии, 4.5.
Если используются системы ношения, кабель питания и адаптер для аккумулятора: убедиться в том, что система ношения, кабель питания и адаптер для аккумулятора находятся в безопасном состоянии, 4.5.
- Если попытки выполнения предписанных действий заканчиваются безуспешно: не использовать аккумулятор и обратиться к дилеру STIHL.

5.2 Подключение аккумулятора к приложению STIHL connected

- Активировать интерфейс радиосвязи Bluetooth® на мобильном устройстве связи.

русский 6 Зарядка аккумулятора, светодиоды и звуковые сигналы

• Активировать интерфейс радиосвязи Bluetooth® на аккумуляторе, 1.1.
• Загрузить приложение STIHL connected из магазина приложений в мобильное устройство связи и создать учетную запись.
• Открыть приложение STIHL connected и войти в систему.
  ▶ Добавить аккумулятор в приложение STIHL connected и следовать указаниям на экране.

Контактные данные и дополнительная информация имеются на сайте https://support.stihl.com/ или в приложении STIHL connected.

Приложение STIHL connected доступно в зависимости от региона.

6 Зарядка аккумулятора, светодиоды и звуковые сигналы

6.1 Зарядка аккумулятора

Время зарядки зависит от различных факторов, в том числе от температуры аккумулятора и от окружающей температуры. Фактическое время зарядки может отличаться от указанного. Время зарядки указано на сайте www.stihl.com/charging-times.

Если штепсельная вилка вставлена в розетку и адаптер для аккумулятора вставлен в зарядное устройство, то процесс зарядки начинается автоматически. Когда аккумулятор полностью заряжен, зарядное устройство автоматически отключается.

В процессе зарядки зарядное устройство и аккумулятор нагреваются.

Зарядные устройства STIHL AL 301, 301-4 и AL 500 снабжены встроенным вентилятором, который может автоматически включаться и выключаться во время зарядки.

- Монтаж кабеля питания или монтаж аккумулятора и кабеля питания на системе для переноски

▶ Вставить штепсельную вилку (7) в доступную розетку (8).
Зарядное устройство (5) выполняет само- проверку. Светодиод (4) примерно 1 с све- тится зеленым светом и примерно 1 с – красным светом.

▶ Проложить кабель питания (6).

▶ Вставить штекер (1) кабеля питания в гнездо (2) адаптера для аккумулятора (3) на аккумуляторе.

▶ Вставить адаптер для аккумулятора (3) в направляющие зарядного устройства (5) и прижать до упора.

Светодиод (4) светится зеленым светом. Светодиоды на аккумуляторе светятся зеленым светом, и аккумулятор заряжается.

▶ Если светодиод (4) и светодиоды на аккумуляторе больше не светятся: аккумулятор считается полностью заряженным и адаптер для аккумулятора (3) можно вынуть из зарядного устройства (5).

▶ Если зарядное устройство (5) больше не используется, следует вынуть штепсельную вилку (7) из розетки (8).

6.2 Индикация уровня заряда

▶ Нажать кнопку (1).

В течение примерно 5 секунд горят зеленые светодиоды, отображая уровень заряда. Раздается короткий звуковой сигнал.

▶ Если мигает зеленый светодиод справа и раздаются шесть длительных звуковых сигналов: зарядить аккумулятор.

7 Активация и деактивация интерфейса радиосвязи Bluetooth® русский

6.3 Светодиоды и звуковые сигналы

Светодиоды и звуковые сигналы сообщают следующую информацию об аккумуляторе.

– Уровень заряда
- Активация и деактивация интерфейса радиосвязи Bluetooth®
- Неисправности

Могут светиться либо мигать зеленые или красные светодиоды. Дополнительно может гореть или мигать синий светодиод справа. Звуковые сигналы могут быть краткими или долгими.

Если светятся или мигают зеленые светодиоды и раздается краткий звуковой сигнал, отображается уровень заряда.

• Если на аккумуляторе мигает зеленый светодиод справа и раздаются шесть длительных звуковых сигналов: зарядить аккумулятор.
  ▶ Если светятся или мигают красные светодиоды и нет звукового сигнала: устранить неисправности, 19.1
  Аккумуляторное устройство или аккумуля- тор находится в неисправном состоянии.
  ▶ Если мигают четыре красных светодиода справа на аккумуляторе и раздаются короткие частые звуковые сигналы: устранить неисправности, 19.1.
  Неполадки, связанные с аккумулятором.

Если на аккумуляторе горит синий светодиод справа и раздаются три коротких звуковых сигнала: на аккумуляторе активируется интерфейс радиосвязи Bluetooth®, 7.1.

Если на аккумуляторе мигает синий светодиод справа и раздаются три коротких звуковых сигнала: на аккумуляторе деактивируется интерфейс радиосвязи Bluetooth®, 7.2.

7 Активация и деактивация интерфейса радиосвязи Bluetooth®

7.1 Активация интерфейса радиосвязи Bluetooth®

▶ Нажать кнопку и удерживать ее до тех пор, пока примерно на 3 секунды не загорится синим правый светодиод и не прозвучат три коротких звуковых сигнала.
Интерфейс радиосвязи Bluetooth® на аккумуляторе активирован.

7.2 Деактивация интерфейса радиосвязи Bluetooth®

▶ Нажать кнопку и удерживать ее до тех пор, пока шесть раз не замигает синим правый светодиод и не прозвучат три коротких звуковых сигнала.
Интерфейс радиосвязи Bluetooth® на аккумуляторе деактивирован.

8 Сборка аккумулятора

8.1 Установка кабеля подключения

▶ Установить штекер (1) так, чтобы кабель питания был направлен вверх.

▶ Вставить штекер (1) в гнездо (2).

8.2 Монтаж и демонтаж аккуму- лятора и кабеля питания на системе ношения

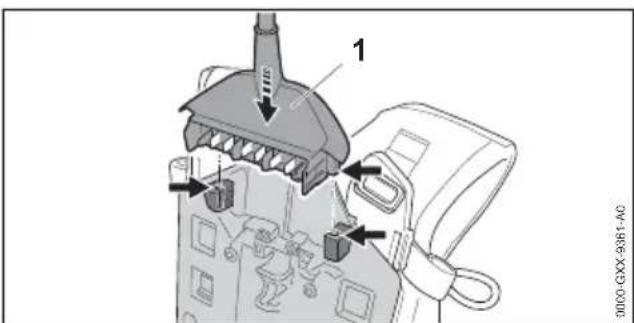

8.2.1 Монтаж аккумулятора и кабеля питания на системе ношения

1 0000-GXX-9381-A0

▶ Вставить штекер (1).

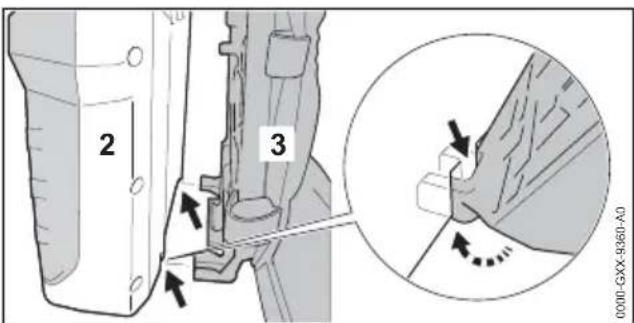

2 3 0000-GXX-9360-A0

русский 9 Настройка аккумулятора для пользователя

Установить аккумулятор (2) на систему ношения (3) так, чтобы направляющие на системе ношения (3) вошли в пазы на аккумуляторе (2).

1 2 3 4 5 0000-GXX-9362-A0

▶ Поднять вверх и придержать рычаг (4).
▶ Прижать систему ношения (3) к аккумулятору (2) так, чтобы штекер (1) прилегал к разъему (5).

- Опустить вниз рычаг (4) и зафиксировать его со щелчком.

8.2.2 Демонтаж аккумулятора и кабеля питания с системы ношения

▶ Поднять вверх рычаг.
▶ Снять аккумулятор.
▶ Вынуть штекер.

9 Настройка аккумулятора для пользователя

9.1 Регулировка системы ношения по размеру тела пользователя

Систему ношения в зависимости от размеров тела пользователя можно установить на размер S, M или L.

1 2 2 0000-GXX-A271-A0

▶ Нажать фиксирующую защелку (1) и переместить в направлении стрелки.
▶ Снять шину (2).

2 S N 3 4 2 2 0000-GX-A272-A1

• Совместить метку (3) с меткой (4) так, чтобы они совпали.
  ▶ Вставить шину (2).
  ▶ Подать шину (2) в направлении, противоположном стрелке. Шина (2) фиксируется со щелчком.
  ▶ Установить шину (2) на левом и правом плечевом ремне в одинаковое положение.

9.2 Прокладка и регулировка кабеля питания

Соединительный кабель можно прокладывать и настраивать по-разному в зависимости от роста пользователя, различных аккумуляторных изделий и применений.

1 2 2 2 2 0000-GXX-A273-A0

Кабель питания можно проложить через направляющую (1), закрепить на подвесном ремне и пряжками (2) или по бокам на наспинной пластине пряжками (2).

3 4 0000-GXX-A274-A0

Длину кабеля питания можно регулировать петлей на аккумуляторе (3) или боковой петлей (4).

▶ Уложить кабель питания так, чтобы он был максимально коротким, не перегибался и не мешал при работе.

9.3 Накладывание и снятие под- весного ремня

9.3.1 Надевание и регулировка системы ношения

▶ Расположить аккумулятор на спине.

1 2 0000-GXX-AZ75-A0

• Застегнуть застежку (2) набедренного ремня.
• Застегнуть застежку (1) нагрудного ремня.

- Подтянуть ремни, так чтобы набедренный ремень прилегал к бедрам, а мягкая спинка – к спине. - Продеть концы набедренного ремня в пряжки (3 и 4).

9.3.2 Снятие системы ношения

▶ Ослабить ремни.
Расстегнуть застежки на нагрудном и набедренном ремне.
▶ Снять аккумулятор со спины.

10 Проверить аккумулятор

10.1 Проверка светодиодов и звуковых сигналов

▶ Нажать кнопку на аккумуляторе.
Светодиоды горят зеленым и раздается краткий звуковой сигнал. Отображается состояние заряда.
▶ Если мигает зеленый светодиод справа и раздаются шесть длительных звуковых сигналов: зарядить аккумулятор.
▶ Если светодиоды не горят или мигают и нет звукового сигнала: не использовать аккумулятор и обратиться к дилеру STIHL. Неполадки, связанные с аккумулятором.

11 Работа с аккумулятором

11.1 Работа с аккумулятором

A
B	2
C	3	;
D	4

A: Если требуется питание аккумуляторного устройства с разъемом (1):

использовать аккумулятор (5), систему для переноски (6) и кабель питания (7). Аккумулятор переносится на спине с помощью системы для переноски.

В: Если требуется питание аккумуляторного устройства с отсеком для аккумуляторов STIHL AP (2):

использовать аккумулятор (5), систему для переноски (6), кабель питания (7) и адаптер для аккумулятора (8). Аккумулятор переносится на спине с помощью системы для переноски.

C: Если требуется питание аккумуляторного устройства для аккумуляторов STIHL AR L (3):

использовать только подходящий аккумулятор (5). Аккумулятор вставляется непосредственно в аккумуляторное устройство.

D: Если требуется зарядка аккумулятора зарядным устройством (4):

использовать аккумулятор (5), кабель питания (7) и адаптер для аккумулятора (8). Адаптер для аккумулятора вставляется в зарядное устройство.

12 Соединение и отсоедине- ние аккумулятора

12.1 Соединение аккумулятора с аккумуляторным изделием STIHL с гнездом

▶ Подсоединить аккумулятор, как описано в руководстве по эксплуатации аккумуляторного устройства.

12.2 Соединение аккумулятора с аккумуляторным изделием STIHL, у которого есть акку-

муляторный отсек для аккумуляторов STIHL AP

▶ Выровняйте штекер (1) соединительного провода так, чтобы стрелка на штекере (1) соединительного провода указывала на стрелку на гнезде (2) адаптера AP (3).
▶ Вставьте штекер (1) соединительного кабеля в гнездо (2) адаптера AP (3).
▶ Вставьте адаптер AP (3) в аккумуляторный отсек (4).

12.3 Подключение аккумулятора к аккумуляторному устройству STIHL для аккумуляторов STIHL AR L

▶ Подсоединить аккумулятор, как описано в руководстве по эксплуатации аккумуляторного устройства.

12.4 Отсоединение аккумулятора

▶ Выключить аккумуляторное устройство.
- Если используется аккумуляторное устройство с разъемом: отсоединить аккумулятор, как описано в руководстве по эксплуатации аккумуляторного устройства
▶ Если используется адаптер АР: вынуть адаптер АР из аккумуляторного отсека.
- Если используется аккумуляторное устройство для аккумуляторов STIHL AR L: отсоединить аккумулятор, как описано в руководстве по эксплуатации аккумуляторного устройства.

13 После работы

13.1 После работы

▶ Выключить аккумуляторное устройство.
▶ Отсоединить аккумулятор.
▶ Если аккумулятор, система ношения, кабель питания или адаптер АР влажные: дать высохнуть аккумулятору, системе ношения, кабелю питания и адаптеру АР.
▶ Очистить аккумулятор, систему ношения, кабель питания и адаптер АР.

14 Подключение и зарядка USB-устройства

14.1 Подключение и зарядка USB-устройства

1 4 3 2 0000-GXX-A277-A0

▶ Вынуть заглушку (1).
▶ Вставить штекер (2) кабеля USB в гнездо USB (3).
▶ Нажать кнопку (4). USB-устройство заряжается. Если USB- устройство не заряжается, то предоста- вляемый аккумулятором зарядный ток недостаточен, 20.1. Зарядка USB- устройства невозможна.

USB-кабель отключить перед работой. Заглушка (1) предохраняет гнездо USB (3) от влаги и загрязнения.

15 Транспортировка

15.1 Транспортировка аккумуля- тора

▶ Выключить аккумуляторное изделие.
▶ Отсоединить аккумулятор.
▶ Проследить, чтобы аккумулятор находился в безопасном состоянии.

▶ Переносить аккумулятор на спине или держа за рукоятку.
▶ При транспортировке аккумулятора на автомобиле: закрепить аккумулятор так, чтобы он не двигался.
▶ В случае упаковки аккумулятора: упаковать аккумулятор так, чтобы он не двигался в упаковке, и закрепить упаковку так, чтобы она не двигалась.

русский 16 Хранение

На аккумулятор распространяются требования по транспортировке опасных грузов. Аккумулятор имеет классификацию UN 3480 (литий-ионные аккумуляторные батареи) и проверен в соответствии с руководством ООН "Испытания и критерии", часть III, подраздел 38.3.

Предписания по транспортировке имеются на сайте www.stihl.com/safety-data-sheets.

16 Хранение

16.1 Хранение аккумулятора

Компания STIHL рекомендует хранить аккумулятор с уровнем заряда от 30 % до 45 % (горят 2 зеленых светодиода).

• Хранить аккумулятор так, чтобы были выполнены следующие условия.
  – Аккумулятор недоступен для детей.
  – Аккумулятор чистый и сухой.
  – Аккумулятор находится в закрытом помещении.
  – Аккумулятор извлечен из устройства.
  – Если аккумулятор хранится в зарядном устройстве: вынуть штепсельную вилку и хранить аккумулятор с зарядом от 30 % до 45 % (2 горящих зеленых светодиода).
  – Температура аккумулятора составляет от - 10 °C до + 50 °C.

УКАЗАНИЕ

■ Если аккумулятор хранится не так, как это указано в данном руководстве по эксплуатации, может наступить глубокий разряд аккумулятора, что приведет к необратимым повреждениям.
▶ Перед началом хранения необходимо зарядить разряженный аккумулятор. Компания STIHL рекомендует хранить аккумулятор с уровнем заряда от 30 % до 45 % (горят 2 зеленых светодиода).
- Хранить аккумулятор извлеченным из устройства.

16.2 Хранение системы ношения, кабеля питания и адаптера АР

• Хранить систему ношения, кабель питания и адаптер АР так, чтобы выполнялись следующие условия.
  – Хранить систему ношения, кабель питания и адаптер АР в недоступном для детей месте.

– Содержать систему ношения, кабель питания и адаптер АР в чистом и сухом состоянии.
– Не подвешивать аккумулятор, систему ношения или адаптер АР на кабеле питания.

17 Очистка

17.1 Очистка аккумулятора, системы ношения, кабеля питания и адаптера АР

▶ Очистить аккумулятор, систему ношения, кабель питания и адаптер АР влажной матерчатой салфеткой.

17.2 Очистка поверхностей контакта кабеля питания

К этому разделу имеется видеоролик.

www.stihl.com/sxwjNw

▶ Вынуть штекер кабеля питания из гнезда или адаптера для аккумулятора.

1 1 1 0000-GXX-6041-A0

- Очистить поверхности контакта (1) сухой салфеткой.

▶ В случае видимых изменений цвета поверхностей контакта (стрелка): зачистить до блеска места изменений цвета мелкой наждачной бумагой Р 600.

18 Техническое обслуживание и ремонт

18.1 Ремонт аккумулятора, системы ношения, кабеля питания и адаптера АР

Техническое обслуживание аккумулятора, системы ношения, кабеля питания и

адаптера АР не требуется, и их самостоя- тельный ремонт пользователем запрещен.

▶ Если аккумулятор, система ношения, кабель питания или адаптер AP неисправны или повреждены: не использовать аккумулятор, систему ношения, кабель питания и адаптер AP, обратиться к дилеру STIHL.

19 Устранение неисправностей

19.1 Устранение неисправностей аккумулятора или аккумуляторного изделия

Неисправность	Светодиоды и звуковые сигналы	Причина Устранение
Аккумуляторное устройство не запускается при включении или отключается во время работы.	1 светодиод мигает зеленым светом и раздаются 6 длинных звуковых сигналов.	Слишком низкий уровень заряда аккумулятора.	Зарядить аккумулятор, как описано в инструкции по эксплуатации аккумуляторного устройства и в инструкции по эксплуатации зарядных устройств STIHL AL 301, 301-4, 500.
	1 светодиод светится красным светом.	Аккумулятор перегрелся или переохладился.	Отсоединить аккумулятор.Дать аккумулятору остыть или нагреться.
	Мигают 3 красных светодиода.	Неисправность в аккумуляторном устройстве.	Отсоединить аккумулятор и снова присоединить.Включить аккумуляторное устройство.Если 3 красных светодиода по-прежнему мигают красным светом, обратиться к представителю STIHL.
	3 светодиода светятся красным светом.	Аккумуляторное устройство перегрелось.	Отсоединить аккумулятор.Дать аккумуляторному устройству остыть.
	4 светодиода мигают красным светом и звучат короткие и быстрые звуковые сигналы, следующие друг за другом.	Аккумулятор неисправен.	Снять аккумулятор со спины.Отсоединить аккумулятор и снова присоединить.Включить аккумуляторное устройство.Если 4 светодиода продолжают мигать красным светом и раздаются короткие быстрые звуковые сигналы, следующие друг за другом: не использовать аккумулятор, не транспортировать аккумулятор и обратиться к дилеру STIHL.
	Нарушен	электрический контакт между аккумуляторным устройством и аккумулятором.	Отсоединить аккумулятор и снова присоединить.Если аккумуляторное устройство после включения снова не начнет работать или выключится при работе: очистить поверхности контакта кабеля питания.
	Влага на	аккумуляторном	Дать аккумуляторному устройству или аккумулятору высохнуть.
Неисправность С	ветодиоды и звуковые сигналы	Причина Устранение
		устройстве или аккумуляторе.
Аккумуляторное устройство работает слишком короткое время.	Аккумулятор	заряжен не полностью.	► Полностью зарядить аккумулятор в соответствии с описанием в инструкции по эксплуатации зарядных устройств STIHL AL 301, 301-4, 500.
	Ресурс аккумулятора исчерпан.		► Заменить аккумулятор.
Аккумулятор не удается обнаружить с помощью приложения STIHL connected.	Интерфейс	радиосвязи Bluetooth® на аккумуляторе или на мобильном оконечном устройстве связи деактивирован.	► Активировать интерфейс радиосвязи Bluetooth® на аккумуляторе и на мобильном устройстве связи.
	Расстояние между аккумулятором и мобильным устройством связи слишком велико.		► Уменьшить расстояние,20.1.► Если аккумулятор не удается обнаружить с помощью приложения STIHL connected: обратиться к дилеру STIHL.
После установки адаптера для аккумулятора в зарядное устройство процесс зарядки не начинается.	1 светодиод светится красным светом.	Аккумулятор перегрелся или переохладился.	► Оставить адаптер для аккумулятора в зарядном устройстве.Процесс зарядки начнется автоматически, как только будет достигнут допустимый температурный диапазон.

19.2 Вспомогательные материалы и пособие к применению

Вспомогательные материалы и пособие к применению можно получить у дилера STIHL.

Контактные данные и дополнительная информация имеются на сайте https://support.stihl.com/ или www.stihl.com.

• BC1.2 (DCP)
  – Выходное напряжение: 5 В
  – Максимальный зарядный ток: 1,5 А

– Интерфейс радиосвязи Bluetooth®

20 Технические данные

20.1 Аккумулятор

STIHL AR 2000 L, 3000 L

– Тип: литиево-ионный
– Напряжение: 36 В
– Емкость в А*ч: см. заводскую табличку
– Энергоемкость в Вт*ч: см. заводскую табличку
– Допустимый температурный диапазон для эксплуатации и хранения: от –10 до 50 °C
- Macca

- AR 2000 L: 7,4 кг

- AR 3000 L: 9,5 кг

– Разъем USB: штекер, тип A

21 Запасные части и принадлежности русский

– Передача данных: Bluetooth® 4.2. Мобильное устройство связи должно быть совместимо с Bluetooth® Low Energy 4.0 и поддерживать Generic Access Profile (GAP).
– Полоса частот: полоса ISM, 2,4 ГГц
– Максимальная излучаемая мощность передачи: 1 мВт
- Радиус приема сигнала: прибл. 10 м. Интенсивность сигнала зависит от окружающих условий и мобильного устройства связи. Радиус действия может существенно меняться в зависимости от внешних условий, включая используемое приемное устройство. В закрытых помещениях и вследствие металлических барьеров (например, стен, стеллажей, чемоданов) радиус действия может значительно снижаться.
– Требования к операционной системе мобильного устройства связи: Android или iOS (текущая версия или выше)

20.2 REACH

REACH – это регламент ЕС для регистрации, оценки и допуска химических веществ.

Сведения для выполнения регламента REACH указаны на странице www.stihl.com/reach.

21 Запасные части и при- надлежности

21.1 Запасные части и принад- лежности

STIHL Этими символами обозначены оригинальные запчасти и принадлежности STIHL.

Компания STIHL рекомендует использовать оригинальные запчасти STIHL и оригинальные принадлежности STIHL.

Компания STIHL не может ручаться за надежность, безопасность и пригодность запасных частей и принадлежностей других производителей, вследствие чего ответственность компании STIHL за их эксплуатацию исключена.

Оригинальные запасные части STIHL и оригинальные принадлежности STIHL можно купить у дилера STIHL.

22 Утилизация

22.1 Утилизация аккумулятора, системы ношения, кабеля подключения и адаптера для аккумулятора

Информацию об утилизации можно получить в местной администрации или у дилера фирмы STIHL.

Ненадлежащая утилизация может нанести вред здоровью и окружающей среде.

• Изделия STIHL, включая упаковку, необходимо в соответствии с местными предписаниями сдать в пункт сбора вторсырья.
  ▶ Не утилизировать вместе с бытовыми отходами.

23 Сертификат соответствия ЕС

23.1 Аккумулятор STIHL AR 2000 L, AR 3000 L

Настоящим компания

ANDREAS STIHL AG & Co. KG заявляет, что устройство радиосвязи 4871 — STIHL AR 2000 L, AR 3000 L соответствует директиве 2014/53/EC.

Полный текст сертификата соответствия нормам Евросоюза приведен на следующем интернет-сайте: www.stihl.com/conformity

23.2 Отметка о соответствии

EAC Информация о сертификатах EAC и декларациях о соответствии, подтверждающих соответствие техническим требованиям и требованиям Таможенного союза, доступна по адресу www.stihl.ru/eac или по телефону при обращении в соответствующее национальное представительство STIHL, 24.

24 Адреса

24.1 Штаб-квартира STIHL

24.2 Дочерние компании STIHL

РОССИЙСКАЯ ФЕДЕРАЦИЯ

РОССИЙСКАЯ ФЕДЕРАЦИЯ

ООО "АНДРЕАС ШТИЛЬ МАРКЕТИНГ"

наб. Обводного канала, дом 60, литера А, помещ. 1-Н, офис 200

192007 Санкт-Петербург, Россия

Горячая линия: [phone]

Эл. почта: [e-mail]

УКРАИНА

ТОВ «Андреас Штіль»

Телефон: [phone]

24.3 Представительства STIHL

В Белоруссии:

Представительство

Горячая линия: [phone]

В Казахстане:

Представительство

ул. Шагабутдинова, 125А, оф. 2

050026 Алматы, Казахстан

Горячая линия: [phone]

24.4 Импортеры STIHL

РОССИЙСКАЯ ФЕДЕРАЦИЯ

ООО "ШТИЛЬ ЗЮДВЕСТ"

350000, Российская Федерация,

г. Краснодар, ул. Западный обход, д. 36/1

ООО "ФЛАГМАН"

194292, Российская Федерация,

г. Санкт-Петербург, 3-ий Верхний переулок, д.

16 литер А, помещение 38

ООО "ПРОГРЕСС"

107113, Российская Федерация,

г. Москва, ул. Маленковская, д. 32, стр. 2

OOO "APHAY"

236006, Российская Федерация,

г. Калининград, Московский проспект, д. 253,

офис 4

210 0458-820-9921-B

ООО "ИНКОР"

610030, Российская Федерация,

г. Киров, ул. Павла Корчагина, д. 1Б

ООО "ОПТИМА"

620030, Российская Федерация,

г. Екатеринбург, ул. Карьерная д. 2, Помещение 1

ООО "ТЕХНОТОРГ"

660112, Российская Федерация,

г. Красноярск, ул. Парашютная, д. 15

ООО "ЛЕСОТЕХНИКА"

664540, Российская Федерация,

с. Хомутово, ул. Чапаева, д. 1, оф. 39

УКРАИНА

ТОВ «Андреас Штіль»

ул. Тимирязева 121/4 офис 6

220020 Минск, Беларусь

УП «Беллесэкспорт»

ул. Скрыганова 6.403

220073 Минск, Беларусь

KA3AXCTAH

ИП «ВОРОНИНА Д.И.»

пр. Райымбека 312

050005 Алматы, Казахстан

КИРГИЗИЯ

ОсОО «Муза»

ул. Киевская 107

0002 Ереван, Армения

Spis treści

1 Przedmowa.... 211

21 Резервни части и принадлежности.....244

2.3 Символи в текста

3.3 Захранваш кабел и адаптер АР

- Монтирайте захранващия кабел или акуму- латорната батерия и монтирайте захранва- щия кабел на самара

– USB порт: тип на щекера А

- BC1.2 (DCP)

21 Резервни части и принад- лежности

21.1 Резервни части и принадлежности

STIHL C тези символи се обозначават оригинални резервни части на STIHL и оригинални принадлежности на STIHL.

С настоящото ANDREAS STIHL AG & Co. KG декларира, че радиосистемата тип 4871 – STIHL AR 2000 L, AR 3000 L отговаря на Директива 2014/53/EC.
