BRUKSANVISNING AR 3000 L STIHL

Innehållsförteckning

1 Förord.... 62
2 Information bruksanvisningen.... 63
3 Översikt....63
4 Säkerhetsanvisningar.... 64
5 Förbered batteriet så att det kan användas 67

6 Ladda batteriet, lampor och signaler......68

7 Aktivera och avaktivera Bluetooth®-radio- gränssnitt.... 69

8 Sätt ihop batteriet....69

9 Ställ in batteriet för användaren.... 70

10 Kontrollera batteriet....71

11 Använd batteriet....71

12 Anslut och lossa batteriet....72

14 Anslut och ladda USB-enheter....72

15 Transport....72

16 Förvaring....73

17 Rengöring.... 73

18 Underhåll och reparation....73

19 Felavhjälpning....74

20 Tekniska data....75

21 Reservdelar och tillbehör.... 75

22 Kassering.... 75

23 EU-försäkran om överensstämmelse......75

24 UKCA-konformitetsdeklaration....75

1 Förord

Hej!

Tack för att du valt en produkt från STIHL. Vi utvecklar och tillverkar produkter av mycket hög kvalitet som uppfyller våra kunders behov. Därför är våra produkter mycket säkra även när de belastas mycket.

STIHL ger även en förstklassig service. Hos våra återförsäljare får du kompetent rådgivning och instruktioner samt tekniska råd.

STIHL strävar efter att arbeta på ett sätt som är så hållbart och ansvarsfullt mot naturen som möjligt. Denna bruksanvisning är till för att hjälpa dig att använda din STIHL produkt på ett säkert och miljövänligt sätt över lång tid.

Vi uppskattar ditt förtroende för oss och önskar dig lycka till med din STIHL-produkt.

Dr Nikolas Stihl

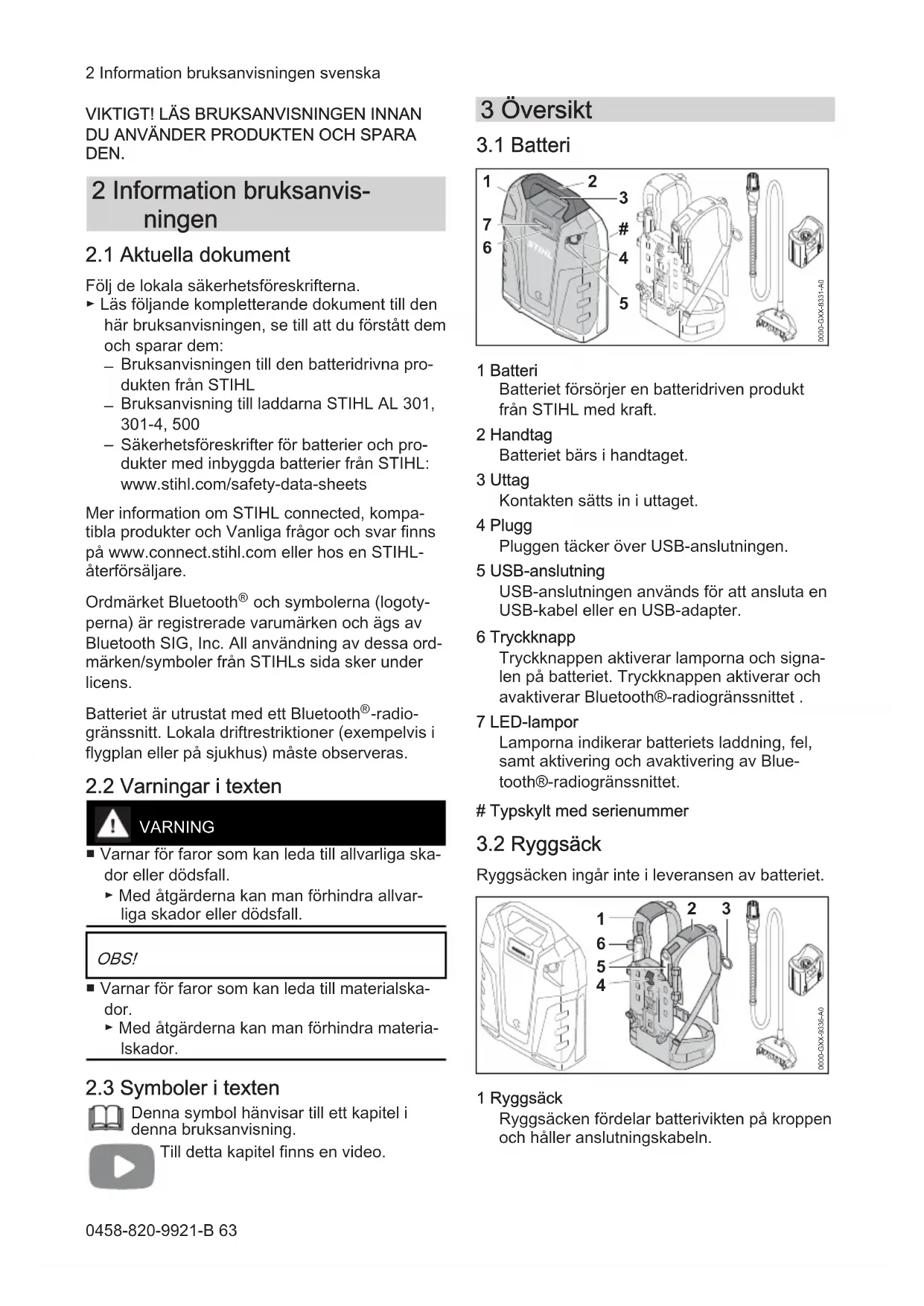

2 Information bruksanvisningen svenska

VIKTIGT! LÄS BRUKSANVISNINGEN INNAN DU ANVÄNDER PRODUKTEN OCH SPARA DEN.

2 Information bruksanvisningen

Följ de lokala säkerhetsföreskrifterna.

• Läs följande kompletterande dokument till den här bruksanvisningen, se till att du förstått dem och sparar dem:
• Bruksanvisningen till den batteridrivna produkten från STIHL
• Bruksanvisning till laddarna STIHL AL 301, 301-4, 500
• Säkerhetsföreskrifter för batterier och produkter med inbyggda batterier från STIHL: www.stihl.com/safety-data-sheets

Mer information om STIHL connected, kompatibla produkter och Vanliga frågor och svar finns på www.connect.stihl.com eller hos en STIHL-återförsäljare.

Ordmärket Bluetooth® och symbolerna (logotyperna) är registrerade varumärken och ägs av Bluetooth SIG, Inc. All användning av dessa ordmärken/symboler från STIHLs sida sker under licens.

Batteriet är utrustat med ett Bluetooth®-radiogränssnitt. Lokala driftrestriktioner (exempelvis i flygplan eller på sjukhus) måste observeras.

2.2 Varningar i texten

WARNING

■ Varnar för faror som kan leda till allvarliga skador eller dödsfall.
Med åtgärderna kan man förhindra allvarliga skador eller dödsfall.

OBS!

■ Varnar för faror som kan leda till materialskador.

Med åtgärderna kan man förhindra materia- lskador.

2.3 Symboler i texten

Denna symbol hänvisar till ett kapitel i denna bruksanvisning.

Till detta kapitel finns en video.

3 Översikt

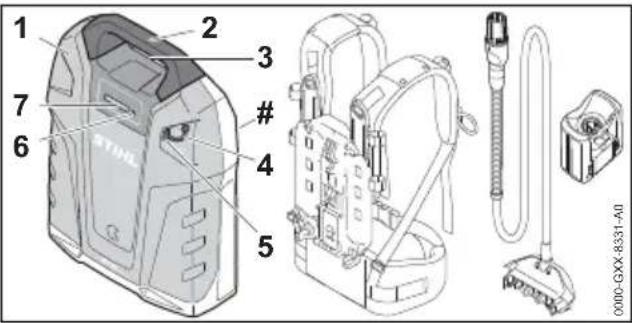

3.1 Batteri

1 2 3 # 4 5 6 STIHL 0000-GXX-8331-A0

1 Batteri Batteriet försörjer en batteridriven produkt från STIHL med kraft.

3 Uttag Kontakten sätts in i uttaget.

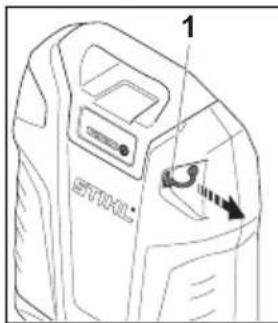

4 Plugg Pluggen täcker över USB-anslutningen.

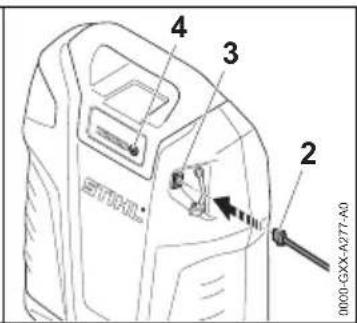

5 USB-anslutning USB-anslutningen används för att ansluta en USB-kabel eller en USB-adapter.

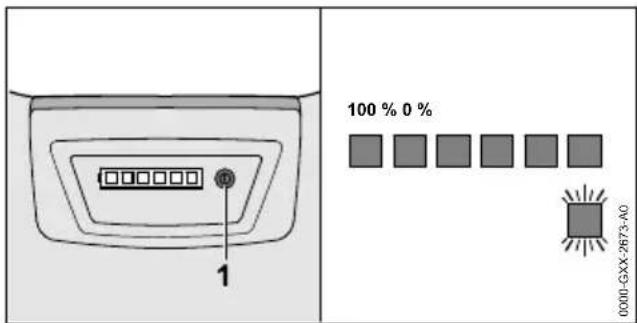

6 Tryckknapp Tryckknappen aktiverar lamporna och signalen på batteriet. Tryckknappen aktiverar och avaktiverar Bluetooth®-radiogränssnittet.

7 LED-lampor Lamporna indikerar batteriets laddning, fel, samt aktivering och avaktivering av Bluetooth®-radiogränssnittet.

# Typskylt med serienummer

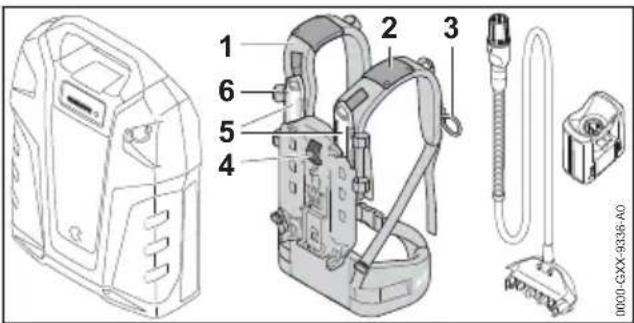

3.2 Ryggsäck

Ryggsäcken ingår inte i leveransen av batteriet.

1 2 3 4 5 6 0000-GMX-49336-A0

1 Ryggsäck Ryggsäcken fördelar batterivikten på kroppen och håller anslutningskabeln.

svenska 4 Säkerhetsanvisningar

2 Styrning

Slingan håller kontakten på anslutningskabeln till stödsystemet.

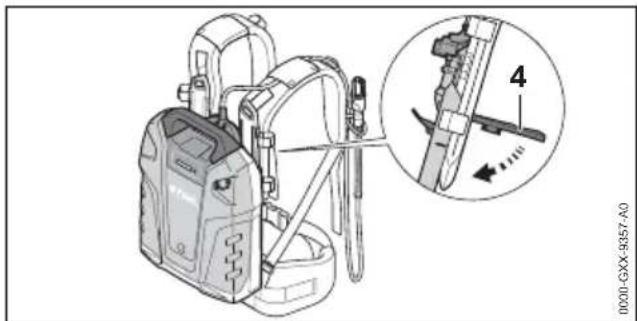

4 Spak

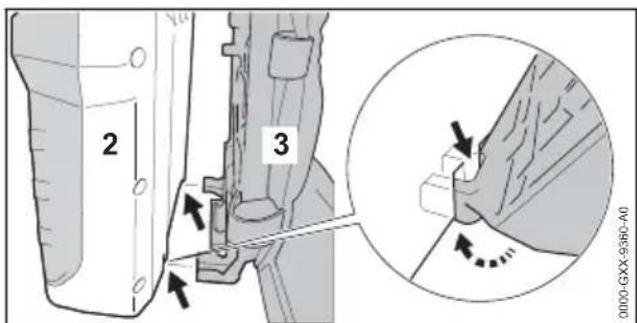

Spaken sätter fast batteriet på ryggsäcken.

5 Skena

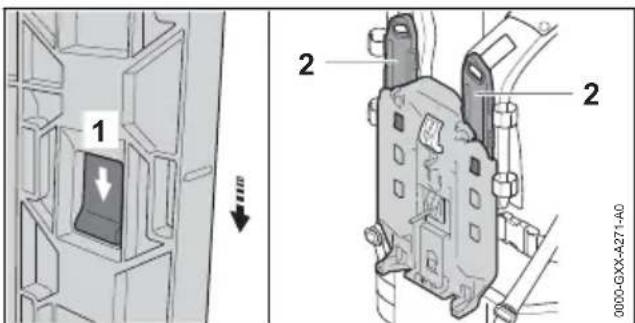

Skenan möjliggör inställningen av användarens höjd.

6 Spänne

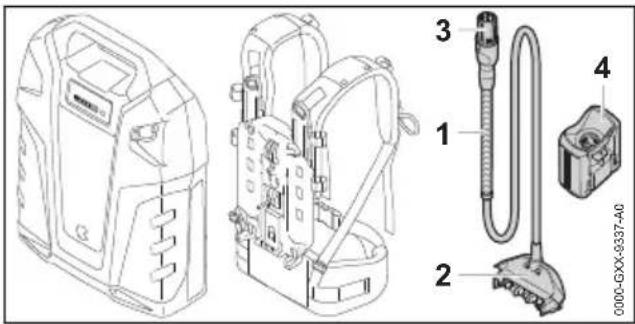

3.3 Anslutningskabel och adapter AP

Anslutningskabeln och adaptern AP ingår ej i leveransen av batteriet.

Adaptern AP förbinder batteriet med en batteridriven STIHL-produkt med ett batterischakt för batterier STIHL AP.

3.4 Symboler

De här symbolerna kan finnas på batteriet och har följande innebörd:

1 LED-lampa lyser rött. Batteriet är för varmt eller för kallt.

4 LED-lampor blinkar rött. Fel på batteriet.

Batteriet har ett Bluetooth®-gränssnitt och kan anslutas till STIHL connectedappen.

Informationen bredvid symbolen anger batteriets energiinnehåll enligt batteritillverka-rens specifikation. Energiinnehållet som finns under användningen är lägre.

Släng inte produkten i hushållsavfallet.

Varningssymbolerna på batteriet har följande innebörd:

Följ säkerhetsföreskrifterna och vidta rätt åtgärder.

Läs bruksanvisningen, se till att du har förstått den och spara den.

Skydda batteriet mot värme och eld.

Doppa inte batteriet i vätska.

Använd inte batteriet utanför det tillåtna temperaturområdet.

4.2 Avsedd användning

Ett batteri STIHL AR L försörjer följande STIHL batteridrivna produkter med el:

• Batteridriven produkt med uttag.
• Batteridriven produkt med ett batterifack för batterier STIHL AP.
• Batteridriven produkt med en batterihållare för batterier STIHL AR L.

Batteriet kan användas när det regnar.

Batteriet får bara användas för arbeten på marken eller på en skylift.

Batteriet får inte användas för batteridrivna gräsklippare med ett batterifack för STIHL AP-batterier.

4 Säkerhetsanvisningar svenska

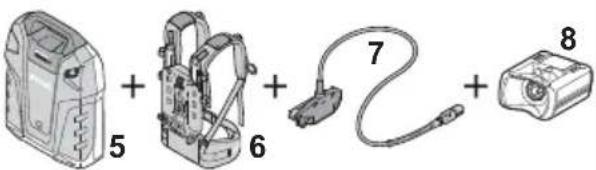

Under arbetet bärs batteriet i ryggsäcken eller ansluts till en batteridriven produkt enligt beskrivningen i bruksanvisningen för den batteridrivna produkten.

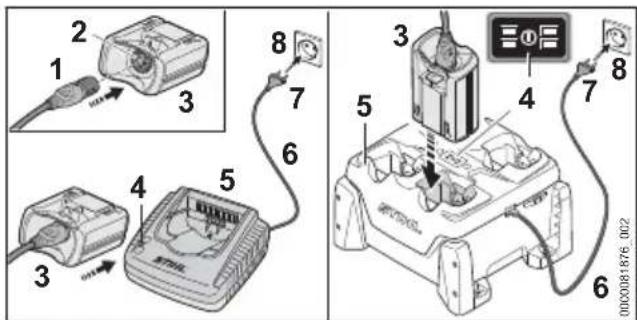

Batteriet laddas med en laddare STIHL AL 301, AL 301-4 eller AL 500.

Batteriet i kombination med STIHL connectedappen möjliggör personlig anpassning och överföring av information till batteriet med hjälp av Bluetooth®-teknik.

▲ WARNING

■ Produkter och laddare som inte är godkända av STIHL för batteriet kan orsaka olyckor, bränder eller explosioner. Detta kan orsaka allvarliga personskador eller dödsfall och sakskador kan uppstå.

- Använd endast batteriet med följande batteridrivna produkter från STIHL:

– Batteridriven produkt med uttag.
- Batteridriven produkt med ett batterifack för batterier STIHL AP.
- Batteridriven produkt med en batterihållare för batterier STIHL AR L.

▶ Ladda batteriet med en laddare STIHL AL 301, AL 301-4 eller AL 500.

- Om batteriet inte används på rätt sätt kan det leda till allvarliga personskador, dödsfall eller sakskador.

- Använd batteriet som det beskrivs i denna bruksanvisning, i STIHL connected-appen samt på www.connect.stihl.com.

4.3 Krav på användaren

▲ WARNING

■ Användare utan instruktioner kan inte känna igen eller bedöma farorna med batteriet, rygg-säcken, anslutningskabeln och adaptern AP. Användaren eller andra personer kan skadas allvarligt eller dödas.

- Läs bruksanvisningen, se till att du har förstått den och spara den.

• Om batteriet, ryggsäcken, anslutningskabeln eller adaptern AP skickas vidare till en annan person: Överlämna bruksanvisningen.
• Om något är oklart: Kontakta en STIHL-återförsäljare.
• Kontrollera att användaren uppfyller följande krav:

- Användaren är utvilad.

• Användaren är fysiskt, sensorisk och mentalt kapabel att driva och arbeta med batteriet, ryggsäcken, anslutningskabeln och adaptern AP. Om användaren är begränsad fysiskt, motoriskt eller mentalt får denne bara arbeta under uppsikt av en ansvarig person.
• Användaren kan känna igen och utvärdera farorna med batteriet, ryggsäcken, anslutningskabeln och adaptern AP.
• Användaren är myndig eller har utbildats i ett arbete i enlighet med nationella bestämmelser under tillsyn.
• Användaren har instruerats av en STIHL-återförsäljare eller expert för användning av batteriet, ryggsäcken, anslutningskabeln och adaptern AP för första gången.
• Användaren är inte påverkad av alkohol, läkemedel eller droger.

4.4 Arbetsområde och omgivning

▲ WARNING

■ Utomstående personer, barn och djur kan ha svårt att identifiera och bedöma farorna med batteriet, ryggsäcken, anslutningskabeln och adaptern AP. Utomstående personer, barn och djur kan skadas allvarligt.

• Utomstående personer, barn och djur måste hållas på avständ.
  ▶ Lämna inte batteriet utan uppsikt.
  Se till att barn inte kan komma åt batteriet, ryggsäcken, anslutningskabeln och adaptern AP.

- Batteriet är inte skyddat mot all påverkan från omgivningen. Batteriet kan börja brinna, explodera eller skadas irreversibelt om det utsätts för viss påverkan från omgivningen. Detta kan orsaka allvarliga personskador och materia-lskador.

• Skydda batteriet mot värme och eld.
  ▶ Kasta inte batteriet i eld.

- Använd och förvara batteriet mellan - 10 °C och + 50 °C.

▶ Doppa inte batteriet i vätska.

• Håll batteriet borta från små metalldelar.
  ▶ Utsätt inte batteriet för högt tryck.
  ▶ Utsätt inte batteriet för mikrovågor.

- Skydda batteriet mot kemikalier och salter.

4.5 Säker användning

Batteriet, ryggsäcken, anslutningskabeln och batteriadaptern är i ett säkert skick om följande villkor är uppfyllda:

• Batteriet, ryggsäcken, anslutningskabeln och batteriadaptern är oskadade.
• Batteriet, ryggsäcken, anslutningskabeln och batteriadaptern är rena och torra.
• Batteriet fungerar och har inte modifierats.
• Ryggsäcken, anslutningskabeln och batteriadaptern är oförändrade.
• Originaltillbehör från STIHL används på batteriet och denna ryggsäck.
  – Tillbehöret är korrekt monterat.

▲ WARNING

- Om batteriet inte är i ett säkert skick kan det inte längre fungera på ett säkert sätt. Personer kan skadas allvarligt.

• Arbeta bara med ett oskadat och fungerande batteri.
  ▶ Ladda inte trasiga eller skadade batterier.
• Arbeta med en oskadad ryggsäck, en oskadad anslutningskabel och en oskadad batteriadapter.
• Om batteriet, ryggsäcken, anslutningskabeln eller batteriadaptern är smutsiga eller våta: Rengör batteriet, ryggsäcken, anslutningskabeln och batteriadaptern och låt dem torka.

- Förändra inte batteriet, ryggsäcken, anslutningskabeln och batteriadaptern.

- Stick inte in föremål i hålen på batteriet eller batteriadaptern.

- Låt inte de elektriska kontakterna på batteriet eller batteriadaptern komma i kontakt med metallföremål eftersom det kan leda till kortslutning.

- Öppna inte batteriet.

- Använd originaltillbehör från STIHL på detta batteri och denna ryggsäck.

- Montera tillbehören enligt anvisningarna i den här bruksanvisningen eller enligt tillbehörets bruksanvisning.

- Byt ut slitna eller skadade informationsskyltar.

- Det kan läcka ut vätska ur ett trasigt batteri. Om vätskan kommer i kontakt med huden eller ögonen kan huden eller ögonen bli irriterade.

▶ Undvik kontakt med vätskan.
- Om du fått vätska på huden: Tvätta de berörda ställena med rikligt med vatten och tvål.

- Vid kontakt med ögonen: Skölj ögonen med rikligt med vatten i minst 15 minuter och kontakta läkare.

■ Ett trasigt eller skadat batteri kan lukta konstigt, ryka eller brinna. Detta kan orsaka allvarliga personskador eller dödsfall och sakskador.

- Om batteriet luktar konstigt eller ryker: Ta av batteriet, använd det inte och håll det borta från brännbart material.

- Om batteriet börjar brinna: Försök att släcka branden med en brandsläckare eller vatten.

Det kan uppstå kontakt med strömförande komponenter av följande orsaker:

• Anslutningskabeln är skadad.
• Kontakten på anslutningskabeln eller anslutningskontakten till batteriet är skadad.
  – Batteriadaptern är skadad.

▲ WARNING

- Kontakt med strömförande komponenter kan leda till elstöt. Användaren kan skadas allvarligt eller förolyckas.

- Kontrollera att anslutningskabeln, dess kontakt, kontakten till batteriet och batteriadaptern inte är skadade.

- Om anslutningskabeln är feldragen kan den skadas. Personer kan skadas och anslutningskabeln kan skadas.

• Dra anslutningskabeln så att verktyget på den batteridrivna produkten inte kan komma i kontakt med den.
• Dra anslutningskabeln så att den inte kan vikas eller skadas.
• Om anslutningskabeln är trasslig: Red ut anslutningskabeln.

4.6 Arbete

▲ WARNING

- I vissa situationer kan det vara svårt att koncentrera sig. Det kan leda till att man snubblar, ramlar och skadas allvarligt.

• Arbeta lugnt och med eftertanke.
• Om ljusförhållandena och sikten är dåliga: Arbeta inte med batteriet.
• Var uppmärksam på hinder.
• Stå på marken och ha god balans när du arbetar. Om du måste arbeta uppe i luften: Använd en lyftplattform.
• Om du börjar bli trött: Ta en paus i arbetet.

■ Om batteriet förändras under arbetet, beter sig konstigt eller korta signaler hörs i snabb följd, kan batteriet vara i ett osäkert skick. Det kan

leda till allvarliga personskador och materiella skador kan uppstå.

• Avsluta arbetet, ta av batteriet och kontakta en STIHL-återförsäljare.
• Om batteriet luktar konstigt eller ryker: Ta av batteriet, använd det inte och håll det borta från brännbart material.

- I en farlig situation kan användaren få panik och kan eventuellt inte ta av sig ryggsäcken. Användaren kan skadas allvarligt.

- Öva på att ta av dig ryggsäcken.

4.7 Transport

▲ WARNING

■ Batteriet är inte skyddat mot all påverkan från omgivningen. Batteriet kan skadas och sakskador kan uppstå om batteriet utsätts för specifik miljöpåverkan.

- Transportera inte batteriet om det är skadat.

■ Batteriet kan välta eller röra sig under transporten. Detta kan orsaka personskador och sakskador.

• Se till att batteriet inte kan röra sig i förpackningen.
  ▶ Se till att förpackningen inte kan röra sig.

4.8 Förvaring

▲ WARNING

■ Barn kan inte förstå och bedöma farorna med batteriet. Barn kan skadas allvarligt.

- Förvara batteriet utom räckhåll för barn.

■ Batteriet är inte skyddat mot all påverkan från omgivningen. Batteriet kan skadas irreparabelt om det utsätts för viss påverkan från omgivningen.

• Förvara batteriet på en ren och torr plats.
• Förvara batteriet i ett stängt utrymme.
• Förvara inte batteriet tillsammans med produkten.
• Om batteriet förvaras i laddaren: Dra ut elkontakten och förvara batteriet med en laddningsnivå mellan 30 % och 45 % (2 LED-lampor som lyser grönt).
  ▶ Förvara batteriet mellan -10 °C och +50 °C.

■ Bär inte batteriet i anslutningskabeln och låt det inte hänga i den. Anslutningskabeln och batteriet kan gå sönder.

- Linda upp anslutningskabeln till en ögla och fäst den på batteriet.

4.9 Rengöring, underhåll och reparation

▲ WARNING

- Aggressiva rengöringsmedel, rengöring med vattenstråle eller vassa föremål kan skada batteriet, ryggsäcken, anslutningskabeln och batteriadaptern. Om batteriet, ryggsäcken, anslutningskabeln eller batteriadaptern inte rengörs korrekt kan det leda till att komponenter inte längre fungerar korrekt och att säkerhetsanordningarna inte har någon effekt. Personer kan skadas allvarligt.

▶ Rengör batteriet, ryggsäcken, anslutningskabeln och batteriadaptern enligt beskrivningen i denna bruksanvisning.

- Om batteriet, ryggsäcken, anslutningskabeln eller batteriadaptern inte underhålls eller repareras korrekt kan det leda till att komponenter inte längre fungerar korrekt och att säkerhetsanordningarna inte har någon effekt. Personer kan skadas allvarligt eller förolyckas.

▶ Underhåll eller reparera inte batteriet, ryggsäcken, anslutningskabeln och batteriadaptern själv.
- Om batteriet, ryggsäcken, anslutningskabeln eller batteriadaptern måste underhållas eller repareras: Uppsök en STIHL-återförsäljare.

5 Förbered batteriet så att det kan användas

5.1 Förbereda batteriet för användning

Före varje användning måste följande steg utföras:

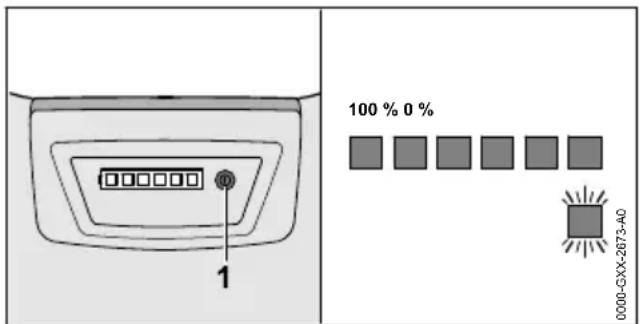

• Kontrollera LED-lampor och signaler, 6.3
  ▶ Ladda batteriet helt, 6.1
  ▶ Rengör batteriet, 17.1
• Om anslutningskabeln används:

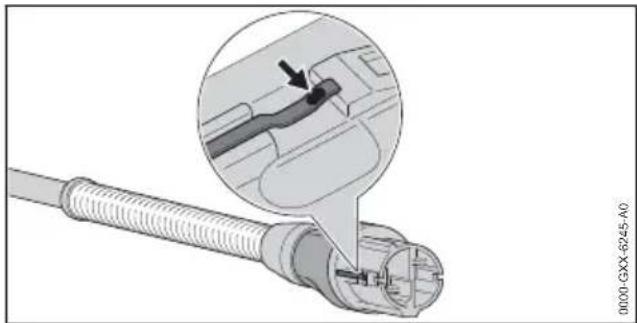

▶ Rengör anslutningskabelns kontaktytor, 17.2
▶ Fäst anslutningskabeln eller sätt i batteriet och anslutningskabeln till ryggsäcken, 8

- Kontrollera att batteriet är i ett säkert skick, 4.5.

• Om ryggsäcken, anslutningskabeln och adaptern AP ska användas: Kontrollera att ryggsäcken, anslutningskabeln och adaptern AP är i ett säkert skick, 4.5.
• Om stegen inte kan genomföras: Använd inte batteriet och uppsök en STIHL-återförsäljare.

svenska 6 Ladda batteriet, lampor och signaler

5.2 Anslut batteriet med STIHL connected-appen

• Aktivera Bluetooth®-gränssnittet på den mobila slutenheten.
• Aktivera Bluetooth®-gränssnittet på batteriet, 7.1.
• Ladda ner STIHL connected-appen från App Store på den mobila slutenheten och skapa ett konto.
• Öppna STIHL connected-appen och logga in.
• Lägg till batteriet i STIHL connected-appen och följ instruktionerna på skärmen.

Kontaktuppgifter och mer information finns på https://support.stihl.com eller i STIHL connectedappen.

STIHL connected-appen är tillgänglig beroende på vilken marknad du befinner dig på.

6 Ladda batteriet, lampor och signaler

6.1 Ladda batteriet

Laddningstiden beror på olika faktorer som batteriets temperatur eller omgivningstemperaturen. Den faktiska laddningstiden kan avvika från den angivna laddningstiden. Laddningstiden anges på www.stihl.com/charging-times.

Om kontakten sitter i ett eluttag och batteriadaptern sätts in i laddaren startar laddningen automatiskt. När batteriet är helt laddat stängs laddaren av automatiskt.

Batteriet och laddaren blir varma under laddningen.

Laddarna STIHL AL 301, 301-4 och AL 500 har en inbyggd fläkt som aktiveras och avaktiveras automatiskt under laddningen.

- Fäst anslutningskabeln eller sätt i batteriet och anslutningskabeln i ryggsäcken

- Sätt i kontakten (7) i ett eluttag (8) som är lätt att komma åt.

Laddaren (5) genomför ett självtest. Lampan (4) lyser grönt i ca 1 sekund och rött i ca 1 sekund.

▶ Dra anslutningskabeln (6).
- Sätt i kontakten (1) till anslutningskabeln på batteriet i batteriadapterns (3) uttag (2).
Sätt i batteriadaptern (3) i laddarens (5) styrningar och tryck in den så långt det går. Lampan (4) lyser grönt. Lamporna på batteriet lyser grönt och batteriet laddas.
- Om lampan (4) och lamporna på batteriet inte lyser mer: Batteriet är fulladdat och batteriadaptern (3) kan tas bort från laddaren (5).
- Om laddaren (5) inte längre ska användas: Dra ut elkontakten (7) ur eluttaget (8).

6.2 Visa laddningsnivån

1 100 % 0 % 0000-GXX-2673-AO

▶ Tryck på knappen (1).
Lamporna lyser grönt i ca 5 sekunder och visar laddningsnivån. En kort signal hörs.
- Om höger lampa blinkar grönt och det hörs sex långa signaler: Ladda batteriet.

6.3 LED-lampor och signaler

Lamporna och signalerna kan visa följande information om batteriet:

- Laddningsnivå

- Aktivering och avaktivering av Bluetooth®-radiogränssnittet

- Fel

Lamporna kan lysa eller blinka rött eller grönt. Den högra lampan kan också lysa blått eller blinka. Signalerna kan vara korta eller långa.

Om lamporna lyser eller blinkar grönt och en kort signal hörs indikeras batterinivån.

• Om höger lampa på batteriet blinkar grönt och det hörs sex långa signaler: Ladda batteriet.
• Om lamporna lyser eller blinkar rött och ingen signal hörs: Åtgärda felet, 19.1
  Det finns ett fel på produkten eller batteriet.

- Om de fyra lamporna till höger blinkar rött och korta signaler i snabb följd hörs: Åtgärda felet, 19.1.

Fel på batteriet.

7 Aktivera och avaktivera Bluetooth®-radiogränssnitt svenska

Om den högra lampan på batteriet tänds blått och tre korta ljudsignaler hörs: Är Bluetooth®-gränssnittet på batteriet aktiverat, 1.1.

Om den högra lampan på batteriet blinkar blått och tre korta ljudsignaler hörs: Är Bluetooth®-gränssnittet på batteriet avaktiverat, 7.2.

7 Aktivera och avaktivera Bluetooth®-radiogränssnitt

7.1 Aktivera Bluetooth®-gränssnitt

- Tryck på tryckknappen och håll den intryckt tills höger LED-lampa lyser blått i ca 3 sekunder och tre korta signaltoner hörs. Bluetooth®-gränssnittet på batteriet är aktiverat.

7.2 Inaktivera Bluetooth®-gränssnitt

- Tryck på tryckknappen och håll den intryckt tills höger LED-lampa blinkar blått sex gånger och tre korta signaltoner hörs. Bluetooth®-gränssnittet på batteriet är inaktiverat.

8 Sätt ihop batteriet

• Justera kontakten (1) så att anslutningskabeln pekar uppåt.
  ▶ Sätt i kontakten (1) i USB-uttaget (2).

8.2 Sätt i och ta bort batteriet och anslutningskabeln till rygg-säcken

8.2.1 Sätt i batteriet och anslutningskabeln till ryggsäcken

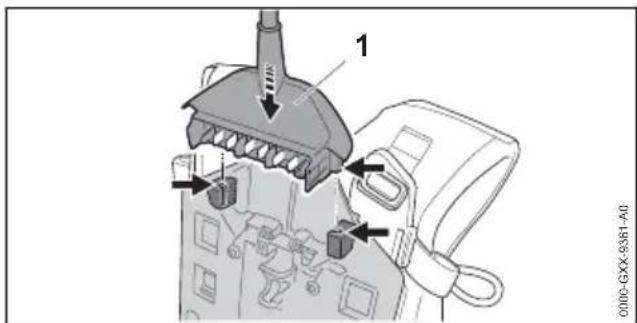

1 0000-GXX-9361-A0

▶ Sätt i kontakten (1).

2 3 0000-GXX-9-380-A0

- Placera batteriet (2) på ryggsäcken (3) så att styrningarna på ryggsäcken (3) passar in i urtagen på batteriet (2).

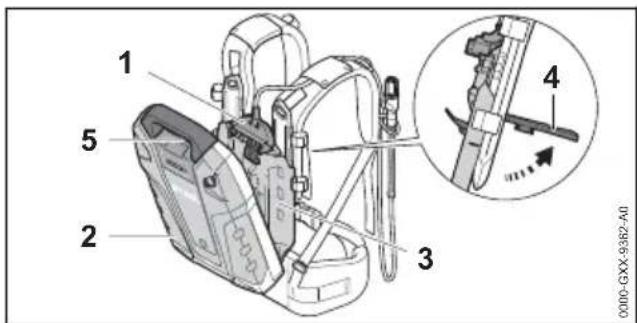

1 2 3 4 5 0000-GXX-9382-A0

- Ställ upp och håll i spaken (4). - Tryck ryggsäcken (3) mot batteriet (2) tills kontakten (1) ligger mot bussningen (5).

- Tryck spaken (4) nedåt tills den klickar på plats.

svenska 9 Ställ in batteriet för användaren

8.2.2 Ta bort batteriet och anslutningskabeln från ryggsäcken

9 Ställ in batteriet för användaren

9.1 Ställ in ryggsäcken efter användarens kroppstorlek

Ryggsäcken kan ställas in på nivåerna S, M eller L beroende på användarens kroppsstorlek.

1 2 2 0000-GXX-A271-A0

• Tryck på spärrhaken (1) och skjut i pilens riktning.
  ▶ Ta av skenan (2).

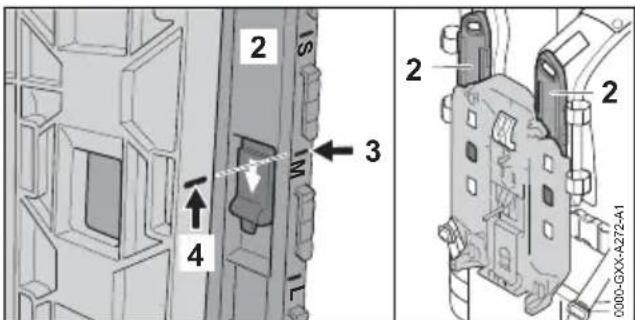

2 S1 M 4 3 2 2 0000-GXK-A272-A1

• Rikta markeringen (3) på markeringen (4) så att de ligger i linje med varandra.
  ▶ Lägg i skenan (2).
• Drag skenan (2) mot pilens riktning. Skenan (2) låses fast med ett klick.
• Ställ in skenan (2) på vänster och höger axelrem till samma nivå.

9.2 Dra och ställ in anslutningskabeln

Anslutningskabeln kan dras och ställas in efter användarens längd, de olika produkterna och användningen.

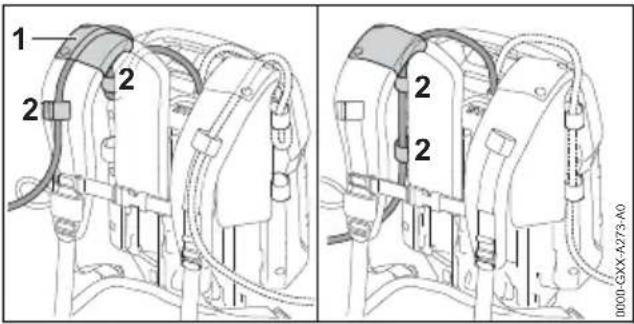

1 2 2 2 2 0000-GXK-A273-A0

Anslutningskabeln kan fästas i styrningen (1) på bärremmen och spännena (2) eller på sidan på ryggplattan med spännena (2).

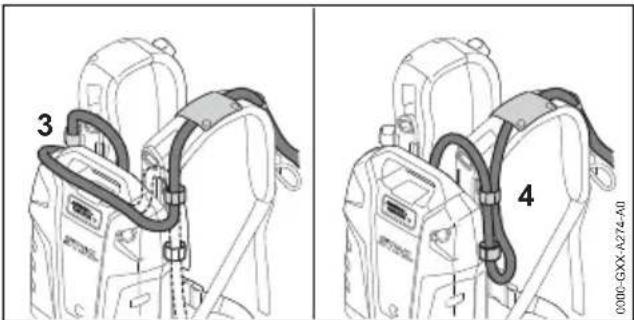

3 4 0000-GXX-A274-A0

Anslutningskabelns längd kan ställas in med en slinga på batteriet (3) eller på sidan (4).

- Dra anslutningskabeln så att den är så kort som möjligt, inte kan vikas och inte hindrar arbetet.

9.3 Ta på och av bärremmen

9.3.1 Ta på och ställa in ryggsäcken

▶ Stäng spännet (2) på midjeremmen.
▶ Stäng spännet (1) på bröstremmen.

• Spänn remmarna tills midjeremmen ligger mot höften och höftbältet ligger mot ryggen.
• Trä änden på midjeremmen genom spännet (3 och 4).

9.3.2 Ta av ryggsäcken

▶ Lossa remmarna.
- Öppna spännet på bröstremmen och midjeremmen.
▶ Ta av batteriet från ryggen.

Lamporna lyser grönt och en kort signal hörs. Batterinivån visas.

• Om höger lampa blinkar grönt och det hörs sex långa signaler: Ladda batteriet.
• Om lamporna inte lyser eller blinkar och ingen signal hörs: Använd inte batteriet och uppsök en STIHL-återförsäljare. Fel på batteriet.

10 Kontrollera batteriet

10.1 Kontrollera LED-lampor och signaler

▶ Tryck på tryckknappen på batteriet.

11 Använd batteriet

11.1 Använda batteriet

A	1
B	2
C	3
D	4

A: Om en batteridriven produkt med uttag (1) ska försörjas med el:

Använd batteriet (5), ryggsäcken (6) och anslutningskabeln (7). Batteriet bärs i ryggsäcken på ryggen.

B: Om en batteridriven produkt med batterifack för batterier STIHL AP (2) ska försörjas med el:

Använd batteriet (5), ryggsäcken (6) anslutningskabeln (7) och batteriadaptern (8). Batteriet bärs i ryggsäcken på ryggen.

C: Om en batteridriven produkt för batterier STIHL AR L (3) ska försörjas med el:

Använd endast batteriet (5). Batteriet sätts i direkt i den batteridrivna produkten.

D: Om batteriet ska laddas med en laddare (4):

Använd batteriet (5), anslutningskabeln (7) och batteriadaptern (8). Batteriadaptern sätts in i laddaren.

12 Anslut och lossa batteriet

12.1 Anslut batteriet i en batteridri- ven STIHL-produkt till ett elut- tag

- Anslut batteriet enligt anvisningarna i bruksanvisningen för batteriprodukten.

12.2 Anslut batteriet till en batteridri- ven produkt från med ett batte- rifack för batterier STIHL AP

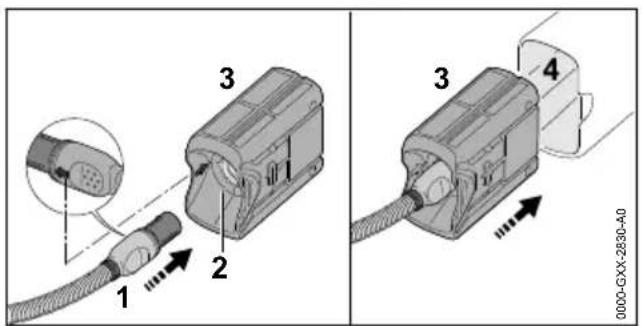

1 2 3 4 0000-GXX-2830-A0

Rikta kontakten (1) på anslutningskabeln så att pilen på kontakten (1) pekar mot pilen på adapters AP (3) uttag (2).
▶ Sätt i kontakten (1) på anslutningskabeln i adapterns AP (3) uttag (2).
▶ Sätt in adaptern (3) i batterifacket (4).

12.3 Anslut batteriet med ett batteri- fack för batterier STIHL AR L

- Anslut batteriet enligt anvisningarna i bruksanvisningen för batteriprodukten.

12.4 Lossa batteriet

• Stäng av den batteridrivna produkten.
• Om en batteridriven produkt med med uttag används: Koppla ur batteriet enligt beskrivningen i bruksanvisningen för den batteridrivna produkten
• Om adaptern AP används: ta bort adaptern AP från batterifacket.
• Om en batteridriven produkt för batterier STIHL AR L används: Koppla ur batteriet enligt beskrivningen i bruksanvisningen för batteriet.

13 Efter arbetet

13.1 After arbetet

• Stäng av den batteridrivna produkten.
  ▶ Lossa batteriet.
• Om batteriet, ryggsäcken, anslutningskabeln eller adaptern AP är våta: Låt batteriet, ryggsäcken, anslutningskabeln och adaptern AP torka.

- Rengör batteriet, ryggsäcken, anslutningskabeln och adaptern AP.

14 Anslut och ladda USB-enheter

14.1 Anslut och ladda USB-maskiner

1 STHL

4 3 2 0000-GXX-A777-A0

▶ Dra ut pluggarna (1).
▶ Sätt i USB-kabelns kontakt (2) i USB-uttaget (3).
▶ Tryck på knappen (4). USB-maskinen laddas. Om USB-maskinen inte laddas är batteriets laddningsström för låg, 20.1. USB-maskinen kan inte laddas.

USB-kabeln måste lossas innan man börjar arbeta. Pluggen (1) skyddar USB-uttaget (3) mot fukt och smuts.

15 Transport

15.1 Transportera batteriet

▶ Stäng av den batteridrivna produkten.
▶ Ta loss batteriet.
- Kontrollera att batteriet är i ett säkert skick.

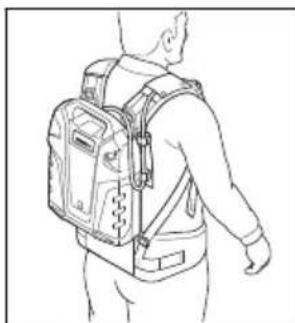

▶ Bär batteriet på ryggen eller i handtaget.
- Om batteriet transporteras i ett fordon: Se till att batteriet inte kan röra sig.
- Om batteriet förpackas: Förpacka batteriet så att det inte kan röra sig i förpackningen och säkra även själva förpackningen så att den inte heller kan röra sig.

Batteriet måste transporteras som farligt gods. Batteriet är klassat som UN 3480 (litiumjonbatte-

16 Förvaring svenska

rier) och har kontrollerats enligt FN:s handbok för testning och kriterier del III, avsnitt 38.3.

Transportföreskrifterna finns angivna på www.stihl.com/safety-data-sheets.

16 Förvaring

16.1 Förvara batteriet

STIHL rekommenderar att batteriet förvaras laddat mellan 30 % och 45 % (2 LED-lampor lyser grönt).

▶ Förvara batteriet enligt följande:

• Batteriet är utom räckhåll för barn.
  – Batteriet är rent och torrt.
• Batteriet befinner sig i ett slutet utrymme.
  – Batteriet är inte anslutet till produkten.
• Om batteriet förvaras i laddaren: Dra ut elkontakten och förvara batteriet med en laddningsnivå mellan 30 % och 45 % (2 LED-lampor som lyser grönt).

- Batteriet förvaras i en temperatur som ligger mellan -10 °C och 50 °C.

OBS!

■ Om batteriet inte förvaras enligt beskrivningen i denna bruksanvisning kan batteriet djupurladdas och därmed skadas irreparabelt.

- Ladda urladdat batteri före förvaring. STIHL rekommenderar att batteriet förvaras laddat mellan 30 % och 45 % (2 LED-lampor lyser grönt).

- Batteriet ska inte vara anslutet till produkten när det förvaras.

16.2 Förvara ryggsäcken, anslutningskabeln och adaptern AP

- Förvara ryggsäcken anslutningskabeln och adaptern AP så att följande villkor är uppfyllda:

- Ryggsäcken, anslutningskabeln och adaptern AP ska förvaras oåtkomligt för barn.

- Ryggsäcken, anslutningskabeln och adaptern AP är rena och torra.

- Batteriet, ryggsäcken eller adaptern AP är inte upphängda på anslutningskabeln.

17 Rengöring

17.1 Rengör batteriet, ryggsäcken, anslutningskabeln och adaptern AP

- Rengör batteriet, ryggsäcken, anslutningskabeln och adaptern AP med en fuktig duk.

17.2 Rengöring av anslutningskabelns kontaktytor

Till detta kapitel finns en video.

www.stihl.com/sxwjNw

▶ Dra ut anslutningskabelns kontakt ur uttaget eller batteriadaptern.

1 1 1 0000-GXX-6041-A0

▶ Rengör kontaktytorna (1) med en torr trasa.

- Om en missfärgning (pil) syns på kontaktytorna: Slipa bort missfärgningen med ett fint slippapper P 600 tills kontaktytorna blänker.

18 Underhåll och reparation

18.1 Underhåll och reparera batteriet, ryggsäcken, anslutningskabeln och adaptern AP

Batteriet, ryggsäcken, anslutningskabeln och adaptern AP behöver inte underhållas och kan inte repareras av användaren.

- Om batteriet, ryggsäcken, anslutningskabeln eller adaptern AP är tradig eller skadad: Använd inte batteriet, ryggsäcken, anslutningskabeln och adaptern AP och uppsök en STIHL återförsäljare.

19 Felavhjälpning

19.1 Åtgärda fel på batteriet eller den batteridrivna produkten

Fel Lampor och	signaler	Orsak Åtgärd
Den batteridrivna produkten startar inte eller stängs av under användningen.	1 LED-lampa blinkar grönt och 6 långa signaler hörs.	Batteriet är inte till-räckligt laddat.	► Ladda batteriet enligt anvisningarna i den här bruksanvisningen eller i bru-sanvisningen för laddarna STIHL AL 301, 301-4, 500.
	1 LED-lampa lyser rött.	Batteriet är för varmt eller för kallt.	► Ta loss batteriet.► Låt batteriet svalna eller bli varmt.
	3 LED-lampor blinkar rött.	Det finns ett fel på den batteridrivna pro-dukten.	► Ta loss batteriet och anslut det igen.► Sätt på den batteridrivna produkten.► Om de 3 LED-lamporna fortfarande blinkar rött: Uppsök en STIHL-återförsäljare.
	3 LED-lampor lyser rött.	Den batteridrivna pro-dukten är för varm.	► Ta loss batteriet.► Låt den batteridrivna produkten svalna.
	4 LED-lampor blinkar rött och korta signaler i snabb följd hörs.	Fel på batteriet. ► Ta av	► Ta loss batteriet från ryggen.► Ta loss batteriet och anslut det igen.► Sätt på den batteridrivna produkten.► Om de 4 LED-lamporna fortfarande blinkar rött och korta signaler i snabb följd hörs: Använd och transportera inte batteriet och uppsök en STIHL-återför-säljare.
	Elanslutningen	mellan den batteridrivna pro-dukten och batteriet är avbruten.	► Ta loss batteriet och anslut det igen.► Om den batteridrivna produkten fortfarande inte startar eller stängs av under användningen: Rengör anslutningska-belns kontaktytor.
	Fukt i den batterid-rivna produkten eller batteriet.		► Låt den batteridrivna produkten eller bat-teriet torka.
Den batteridrivna produktens drift-tid är för kort.	Batteriet är inte	helt laddat.	► Ladda batteriet fullt enligt beskrivningen i bruksanvisningen för laddarna STIHL AL 301, 301-4, 500.
	Batteriets livslångd är slut.		► Byt batteriet.
Batteriet med kan inte hittas med STIHL con- nected-appen.		Bluetooth®-gränssnittet på batteriet eller på den mobila slutenhe- ten är avaktiverat.	► Aktivera Bluetooth®-gränssnittet på bat-teriet och på den mobila slutenheten.
	Avståndet mellan bat-teri och mobilenhet är för stort.		► Minska avståndet, 20.1.► Om batteriet fortfarande inte kan hittas med STIHL connected-appen: Uppsök en STIHL-återförsäljare.
Laddningen startar inte efter att adaptern AP satts i.	1 LED-lampa lyser rött.	Batteriet är för varmt eller för kallt.	► Låt adaptern AP vara kvar i laddaren. Laddningen startar automatiskt så fort til-låtet temperaturområde uppnåtts.

19.2 Produktsupport och användningshjälp

Produktsupport och användningshjälp finns att få av en STIHL-återförsäljare.

Kontaktuppgifter och mer information finns på https://support.stihl.com eller www.stihl.com.

20 Tekniska data

20.1 Batteri STIHL AR 2000 L, 3000 L

– Batteriteknik: litium-jon
- Spänning: 36 V
- Kapacitet i Ah: se typskylten
– Energiinnehåll i Wh: se typskylten
- Tillåtet temperaturområde för användning och förvaring: - 10 °C till + 50 °C
- Vikt
- AR 2000 L: 7,4 kg
- AR 3000 L: 9,5 kg
- USB-anslutning: Kontakttyp A - BC1.2 (DCP)
– Utgångsspänning: 5 V
- maximal laddningsström: 1,5 A
- Bluetooth®-gränssnitt:

- Dataanslutning: Bluetooth® 4.2. Den mobila slutenheten måste vara kompatibel med Bluetooth® Low Energy 4.0 och stödja Generic Access Profile (GAP).

- Frekvensband: ISM-band 2,4 GHz

- Avgiven maximal överföringseffekt: 1 mW

– Signalområde: ca 10 m. Signalstyrkan är beroende av miljöförhållandena och den mobila slutenheten. Räckvidden kan variera kraftigt beroende på yttre villkor, inklusive använd mottagarutrustning. I slutna utrymmen och genom metalliska barriärer (exempelvis väggar, hyllor, lådor) kan räckvidden vara avsevärt kortare.

- Krav på operativsystemet för den mobila slutenheten: Android eller iOS (i den aktuella versionen eller senare)

20.2 REACH

REACH är en EG-förordning för registrering, bedömning och godkännande av kemikalier.

Information om REACH-direktivet finns på www.stihl.com/reach.

21 Reservdelar och tillbehör

21.1 Reservdelar och tillbehör

STIHL De här symbolerna kännetecknar STIHL-originaldelar och STIHL-origi-naltillbehör.

STIHL rekommenderar att du använder original- delar och tillbehör från STIHL.

Reservdelar och tillbehör från andra tillverkare kan inte utvärderas av STIHL i fråga om tillförlitlighet, säkerhet och lämplighet trots pågående

marknadsobservation och STIHL kan inte ansvara för användningen av dem.

Originaldelar och tillbehör från STIHL kan köpas hos en STIHL-återförsäljare.

22 Kassering

22.1 Kassera batteriet, ryggsäcken, anslutningskabeln och adaptern AP

Information om avfallshantering finns inom kommunförvaltningen eller hos en STIHL-återförsäljare.

Icke fackmannamässig kassering kan skada häl- san och miljön.

• Avfallshantera STIHLs produkter, inklusive förpackningar, enligt lokala föreskrifter på därför avsedd återvinningsstation.
• Släng inte produkten i hushållsavfallet.

23 EU-försäkran om överens- stämmelse

23.1 Batteri STIHL AR 2000 L, AR 3000 L

Härmed intygar ANDREAS STIHL AG & Co. KG att radiosystemet av typ 4871 – STIHL AR 2000 L, AR 3000 L uppfyller direktivet 2014/53/EU.

En komplett EU-försäkran om överensstämmelse finns på följande adress: www.stihl.com/conformity

24 UKCA-konformitetsdeklara- tion

24.1 Batteri STIHL AR 2000 L, AR 3000 L

Härmed intygar ANDREAS STIHL AG & Co. KG att radiosystemet av typ 4871 – STIHL AR 2000 L, AR 3000 L uppfyller de gällande direktiven.

En komplett försäkran om överensstämmelse finns på följande adress: www.stihl.com/conformity

Sisällysluettelo

# Effektskilt med maskinnummer

3.2 Bæresystem

3 Plugg på tilkoblingsledningen

6.2 Visning av ladetilstanden

1 100 % 0 % 0000-GXX-2673-A0
