| Tipo de produto | Bateria de íons de lítio recarregável |
| Marca | STIHL |
| Modelo | AR 3000 L |
| Tensão nominal | 36 V |
| Peso | 9,5 kg |
| Faixa de temperatura de operação | -10 °C a +50 °C |
| Porta USB | Sim, tipo A, 5 V, 1,5 A máx. |
| Interface de rádio Bluetooth® | Bluetooth 4.2, alcance aprox. 10 m |
| Carregadores compatíveis | STIHL AL 301, AL 301-4, AL 500 |
| Sistema de transporte | Arnês dorsal com ajuste de tamanho (S, M, L) |

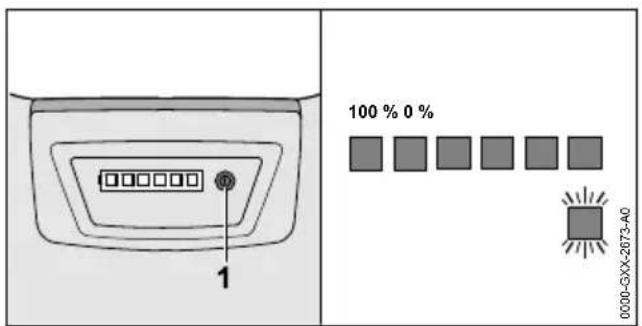

| Indicador do nível de carga | 4 LEDs verdes + sinal sonoro |
| Indicações de falha | LEDs vermelhos e sinais sonoros |
| Recarga de dispositivos USB | Sim, via porta USB |
| Conexão ao aplicativo STIHL connected | Sim, via Bluetooth |
| Manutenção e limpeza | Limpar com um pano úmido; nenhuma manutenção pelo usuário |
| Peças de reposição e acessórios | Usar exclusivamente peças originais STIHL |
| Descarte | Não descartar com o lixo doméstico; reciclagem conforme |
| Normas de segurança | Conforme às diretivas UE e UKCA |
Perguntas frequentes - AR 3000 L STIHL
Perguntas dos utilizadores sobre AR 3000 L STIHL
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Carregador de pilhas em formato PDF gratuitamente! Encontre o seu manual AR 3000 L - STIHL e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. AR 3000 L da marca STIHL.
MANUAL DE UTILIZADOR AR 3000 L STIHL
163 - 178 Instruções de serviço
1 Prefácio....163
2 Informações relativas a este manual de instruções....164
3 Vista geral.... 164
4 Indicações de segurança 165
5 Tornar a bateria operacional....169
6 Carregar a bateria, LEDs e sinais sonoros 169
7 Ativar e desativar a interface sem fios Bluetooth®.... 170
8 Montar a bateria....171
9 Ajustar a bateria ao utilizador.... 171
10 Verificar a bateria....172
11 Trabalhar com a bateria....173
12 Conectar e desconectar a bateria.....173
13 Após o trabalho....174
14 Conectar e carregar o aparelho USB.....174
15 Transporte....174
16 Armazenamento....175
17 Limpeza.... 175
18 Manutenção e reparação.... 175
19 Eliminação de avarias....176
20 Dados técnicos.... 177
21 Peças de reposição e acessórios...... 177
22 Eliminar.... 178
23 Declaração de conformidade CE...... 178
24 Declaração de conformidade UKCA..... 178

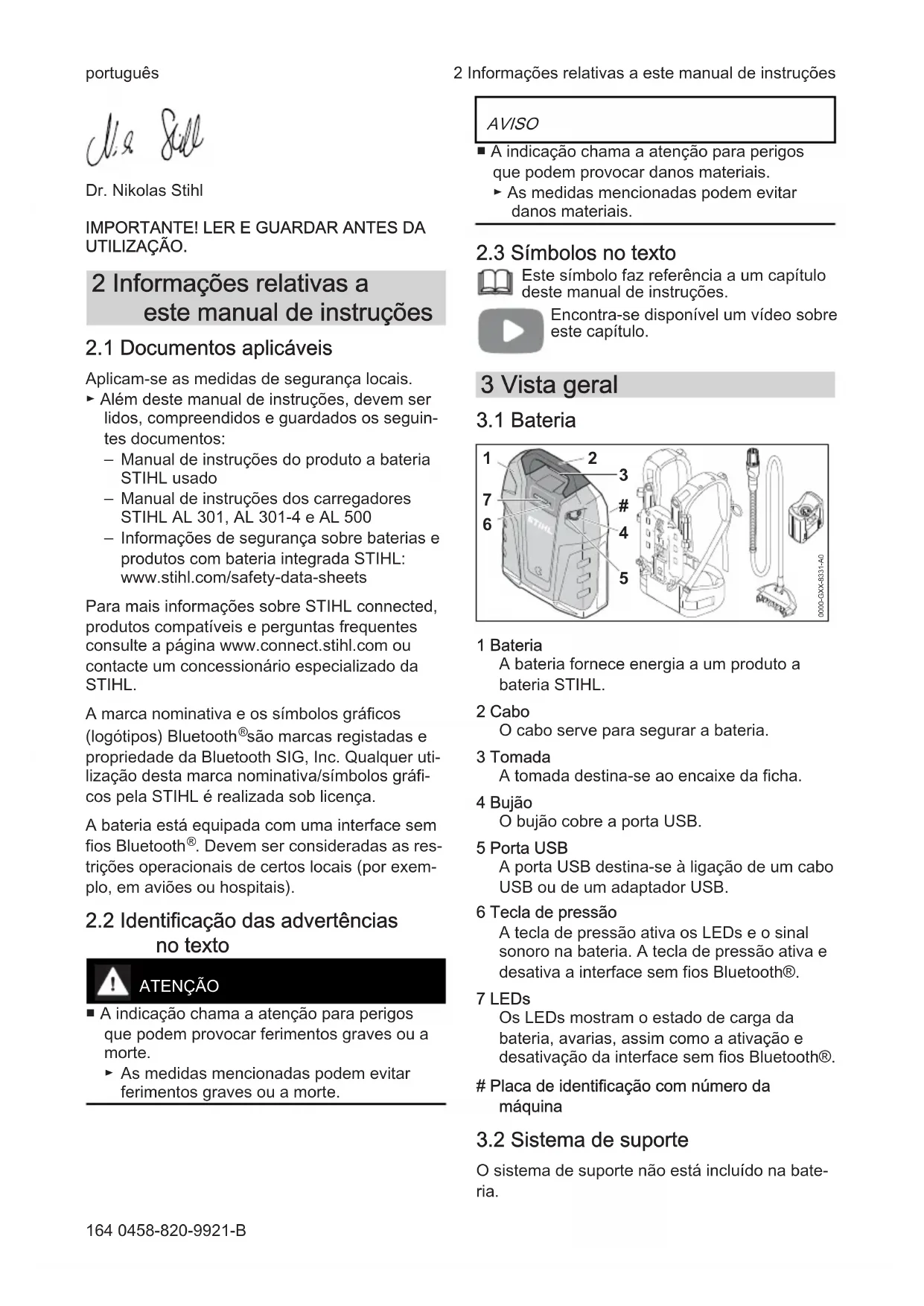

1 Prefácio
Estimados clientes,
ficamos muito satisfeitos pelo facto de ter escolhido a STIHL. Desenvolvemos e fabricamos os nossos produtos com a máxima qualidade e de acordo com as necessidades dos nossos clientes. Por isso, os produtos oferecem uma elevada fiabilidade mesmo sob condições de esforço extremo.
Também na assistência a STIHL é uma marca de excelência. O nosso revendedor autorizado garante aconselhamento e formação competente, e um acompanhamento técnico aprofundado.
STIHL apoia explicitamente uma gestão sustentável e responsável dos recursos naturais. Este manual de instruções pretende ajudá-o a utilizar o seu produto STIHL de forma segura e respeitadora do ambiente durante um longo período de tempo.
Agradecemos a sua confiança e esperamos que aprecie o seu produto STIHL.
IMPORTANTE! LER E GUARDAR ANTES DA UTILIZAÇÃO.
2 Informações relativas a este manual de instruções
2.1 Documentos aplicáveis
Aplicam-se as medidas de segurança locais.
- Além deste manual de instruções, devem ser lidos, compreendidos e guardados os seguintes documentos:
- Manual de instruções do produto a bateria STIHL usado
- Manual de instruções dos carregadores STIHL AL 301, AL 301-4 e AL 500
- Informações de segurança sobre baterias e produtos com bateria integrada STIHL: www.stihl.com/safety-data-sheets
Para mais informações sobre STIHL connected, produtos compatíveis e perguntas frequentes consulte a página www.connect.stihl.com ou contacte um concessionário especializado da STIHL.
A marca nominativa e os símbolos gráficos (logótipos) Bluetooth® são marcas registadas e propriedade da Bluetooth SIG, Inc. Qualquer utilização desta marca nominativa/símbolos gráficos pela STIHL é realizada sob licença.
A bateria está equipada com uma interface sem fios Bluetooth®. Devem ser consideradas as restrições operacionais de certos locais (por exemplo, em aviões ou hospitais).
2.2 Identificação das advertências no texto
ATENÇÃO
■ A indicação chama a atenção para perigos que podem provocar ferimentos graves ou a morte.
- As medidas mencionadas podem evitar ferimentos graves ou a morte.
AVISO
■ A indicação chama a atenção para perigos que podem provocar danos materiais.
- As medidas mencionadas podem evitar danos materiais.
Este símbolo faz referência a um capítulo deste manual de instruções.
Encontra-se disponível um vídeo sobre este capítulo.
3 Vista geral

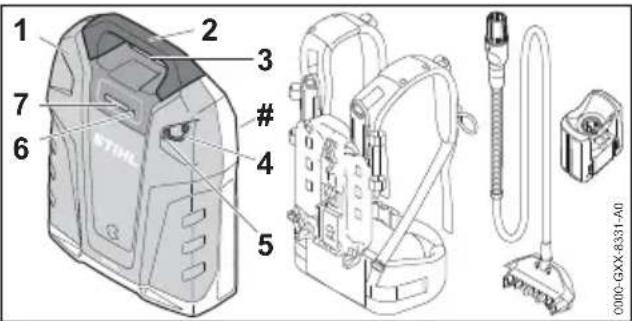

3.1 Bateria
1 Bateria
A bateria fornece energia a um produto a bateria STIHL.
2 Cabo
O cabo serve para segurar a bateria.
3 Tomada
A tomada destina-se ao encaixe da ficha.

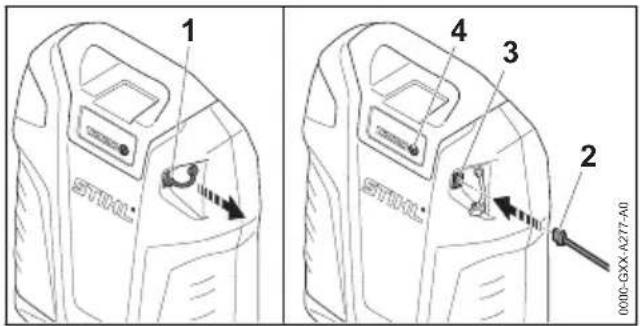

4 Bujão
O bujão cobre a porta USB.
5 Porta USB
A porta USB destina-se à ligação de um cabo USB ou de um adaptador USB.
6 Tecla de pressão
A tecla de pressão ativa os LEDs e o sinal sonoro na bateria. A tecla de pressão ativa e desativa a interface sem fios Bluetooth®.
7 LEDs
Os LEDs mostram o estado de carga da bateria, avarias, assim como a ativação e desativação da interface sem fios Bluetooth®.
# Placa de identificação com número da máquina
O sistema de suporte não está incluído na bateria.
4 Indicações de segurança português

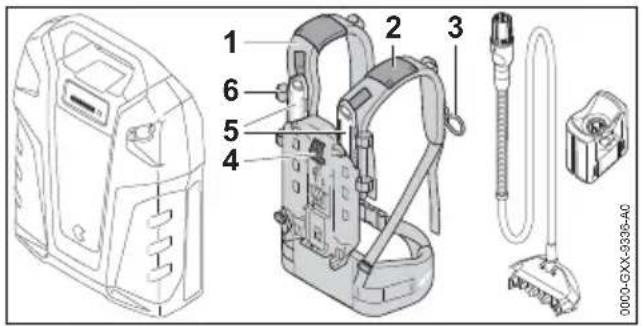

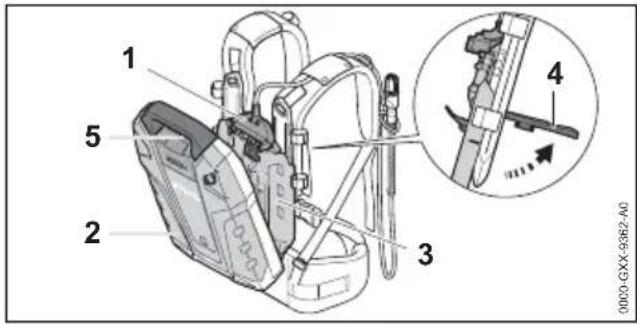

O sistema de suporte distribui o peso da bateria pelo corpo e segura a linha de conexão.

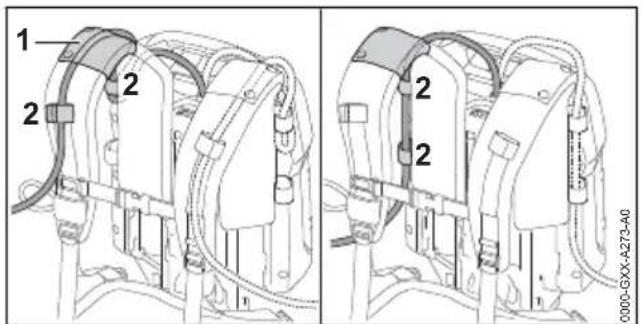

2 Guia
A guia mantem a linha de conexão no sistema de suporte.
3 Argola
A argola mantém a ficha da linha de conexão no sistema de suporte.

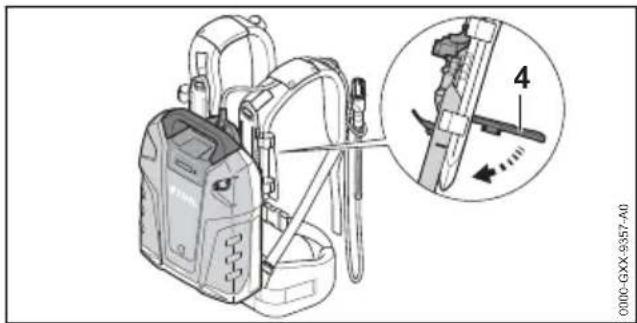

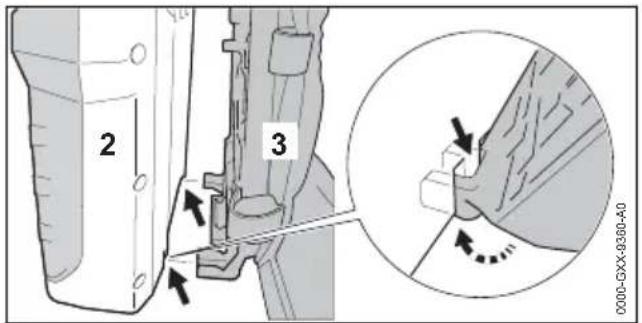

4 Alavanca
A alavanca fixa a bateria no sistema de suporte.

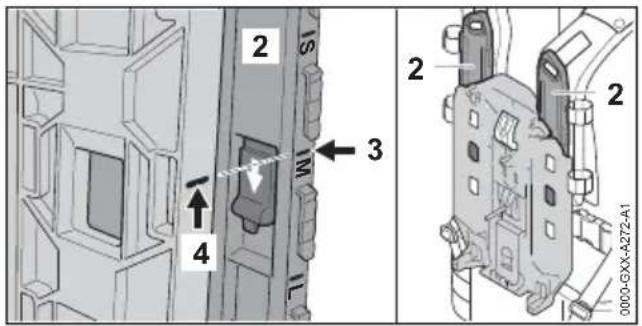

5 Calha

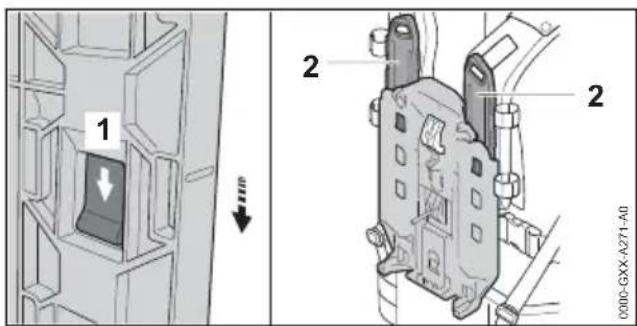

A calha permite o ajuste ao tamanho do utilizador.
6 Fivela
A fivela mantem a linha de conexão no sistema de suporte.

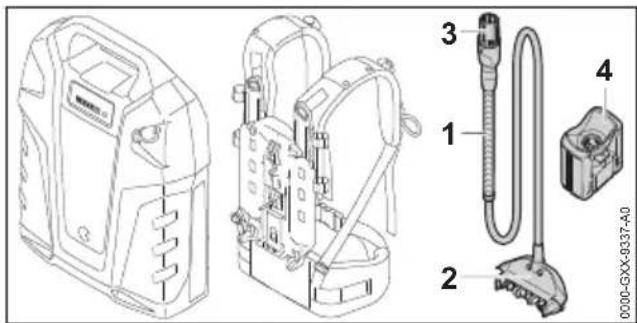

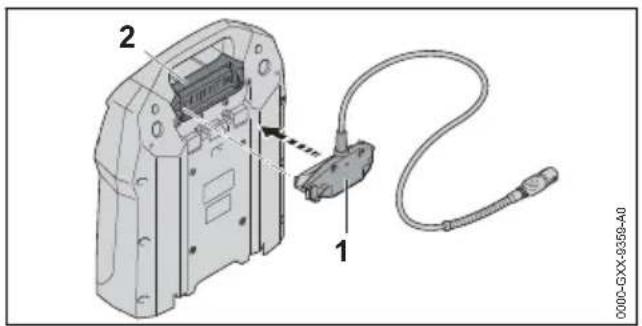

3.3 Linha de conexão e adaptador AP
A linha de conexão e o adaptador AP não estão incluídos com a bateria.

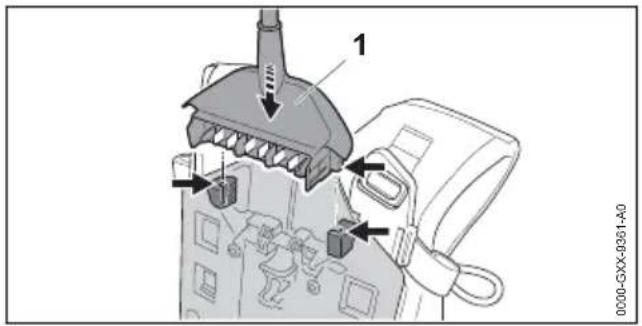

A linha de conexão liga a bateria a um produto a bateria da STIHL com tomada ou adaptador AP.
2 Ficha
A ficha liga a linha de conexão à bateria.
3 Ficha da linha de conexão
A ficha da linha de conexão liga a linha de conexão a um produto a bateria da STIHL com tomada ou ao adaptador AP.
4 Adaptador AP

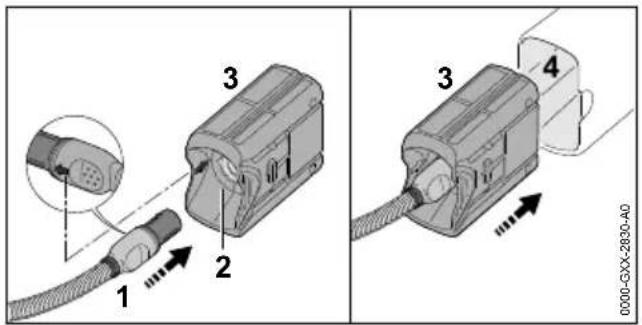

O adaptador AP conecta a bateria a um produto a bateria da STIHL com um compartimento da bateria para baterias STIHL AP.
3.4 Símbolos
Os símbolos que podem estar apostos na bateria têm o seguinte significado:
1 LED acende-se a vermelho. A bateria está demasiado quente ou demasiado fria.
4 LEDs piscam a vermelho. Existe uma avaria na bateria.
A bateria tem uma interface sem fios Bluetooth® e pode ser ligada à aplicação STIHL connected.
A indicação ao lado do símbolo chama a atenção para o conteúdo energético da bateria de acordo com a especificação do fabricante dos elementos da bateria. O conteúdo energético disponível durante a utilização é menor.
Não eliminar o produto juntamente com o lixo doméstico.
4 Indicações de segurança
4.1 Símbolos de aviso
Os símbolos de aviso presentes na bateria têm o seguinte significado:
Respeitar as indicações de segurança e as medidas a tomar.
Ler, compreender e guardar o manual de instruções.
Proteger a bateria do calor e do fogo.
Não mergulhar a bateria em líquidos.
português 4 Indicações de segurança
Respeitar a gama de temperaturas permitida da bateria.
4.2 Utilização prevista
Uma bateria STIHL AR L alimenta os seguintes produtos a bateria STIHL:
– Produto a bateria com tomada.
- Produto a bateria com compartimento da bateria para baterias STIHL AP.
- Produto a bateria com suporte da bateria para baterias STIHL AR L.
A bateria pode ser usada à chuva.
A bateria só pode ser usada em trabalhos no solo ou em cima de uma plataforma de trabalho elevatória.
A bateria não pode ser usada para aparadores a bateria com um compartimento da bateria para baterias STIHL AP.

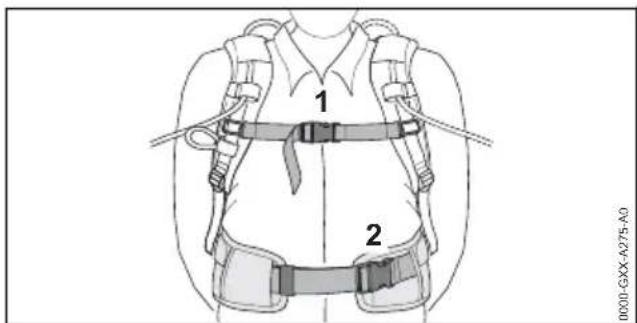

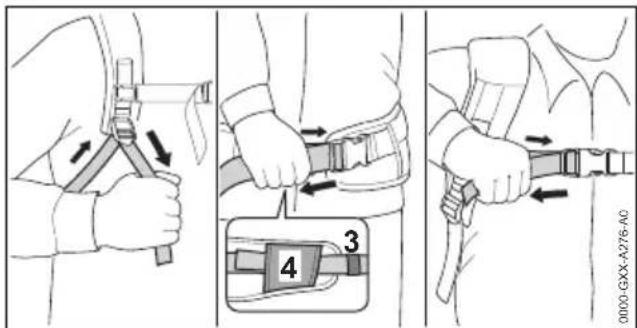

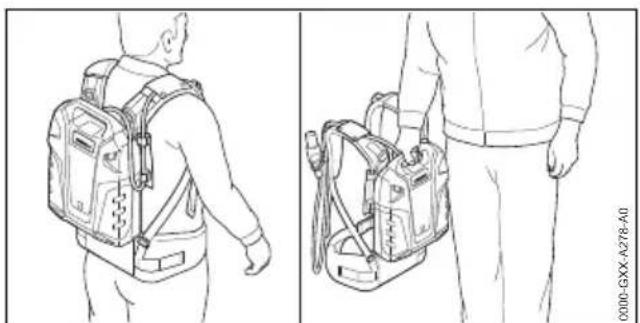

Durante o trabalho, a bateria é transportada às costas, no sistema de suporte ou conectada a um produto a bateria, tal como descrito no manual de instruções do produto a bateria.

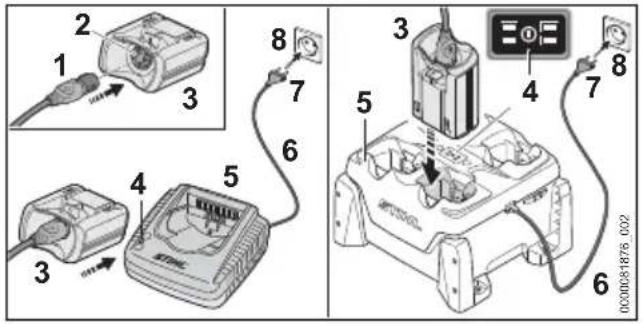

A bateria é carregada com um carregador STIHL AL 301, AL 301-4 ou AL 500.
Em combinação com a aplicação STIHL connected, a bateria permite a personalização e a transmissão de informações sobre a bateria com base na tecnologia Bluetooth®.
ATENÇÃO
- Produtos e carregadores não autorizados pela STIHL para a bateria podem provocar acidentes, incêndios e explosões. As pessoas podem sofrer ferimentos graves ou fatais e podem ocorrer danos materiais.
- Usar a bateria apenas com os seguintes produtos a bateria STIHL:
- Produto a bateria com tomada.
- Produto a bateria com compartimento da bateria para baterias STIHL AP.
- Produto a bateria com suporte da bateria para baterias STIHL AR L.
Carregar a bateria com um carregador STIHL AL 301, AL 301-4 ou AL 500.
■ Se a bateria não for usada para a finalidade prevista, podem ocorrer ferimentos graves ou mortais em pessoas e danos materiais.
- Usar a bateria da forma descrita neste manual de instruções, na aplicação STIHL e em www.connect.stihl.com.
4.3 Requisitos dos utilizadores
ATENÇÃO
- Utilizadores sem formação não conseguem identificar nem avaliar os perigos da bateria, do sistema de suporte, da linha de conexão e do adaptador AP. O utilizador ou outras pessoas podem ferir-se com gravidade ou perder a vida.
▶ Ler, compreender e guardar o manual de instruções.
Se a bateria, o sistema de suporte, a linha de conexão ou o adaptador AP seja entregue a uma outra pessoa: entregar o manual de instruções.
- Em caso de dúvidas: Consultar um revendedor especializado da STIHL.
- Certificar-se de que o utilizador cumpre os seguintes requisitos:
- O utilizador não está cansado.
- O utilizador está fisicamente, mentalmente e psicologicamente apto para operar e trabalhar com a bateria, o sistema de suporte, a linha de conexão e o adaptador AP. Caso o utilizador não esteja fisicamente, mentalmente ou psicologicamente apto, apenas deverá trabalhar sob vigilância ou seguindo as instruções de uma pessoa responsável.
- O utilizador consegue identificar e avaliar os riscos da a bateria, o sistema de suporte, a linha de conexão e o adaptador AP.
- O utilizador é maior de idade ou o utilizador está a receber formação na sua função sob supervisão de acordo com os regulamentos nacionais.
- O utilizador recebeu uma formação de um revendedor especializado da STIHL ou de uma pessoa tecnicamente competente, antes de usar a bateria, o sistema de suporte, a linha de conexão e o adaptador AP pela primeira vez.
- O utilizador não está sob a influência de álcool, medicamentos ou drogas.
4.4 Local de trabalho e área envol- vente
ATENÇÃO
- Pessoas não envolvidas, crianças e animais não conseguem identificar nem avaliar os perigos da bateria, do sistema de suporte, da
4 Indicações de segurança português
linha de conexão e do adaptador AP. Pessoas não envolvidas, crianças e animais podem ferir-se com gravidade.
- Manter pessoas não envolvidas, crianças e animais afastados.
- Não deixar a bateria sem supervisão.
- Assegurar que as crianças não possam brincar com a bateria, o sistema de suporte, a linha de conexão e o adaptador AP.
A bateria não está protegida contra todas as influências ambientais. A bateria pode incendiar-se, explodir ou ficar danificar de forma irreparável caso seja sujeita a determinadas influências ambientais. As pessoas podem sofrer ferimentos graves e podem ocorrer danos materiais.
▶ Proteger a bateria do calor e do fogo.
- Não atirar a bateria para o fogo.
▶ Utilizar e guardar a bateria num intervalo de temperaturas entre - 10 °C e + 50 °C.
- Não mergulhar a bateria em líquidos.
- Manter a bateria afastada de peças metálicas pequenas.
- Não sujeitar a bateria a uma pressão elevada.
- Não expor a bateria a micro-ondas.
- Proteger a bateria de produtos químicos e sais.
4.5 Estado de acordo com as exigências de segurança
A bateria, o sistema de suporte, a linha de conexão e o adaptador AP são seguros caso estejam satisfeitas as seguintes condições:
- A bateria, o sistema de suporte, a linha de conexão e o adaptador AP não estão danificados.
- A bateria, o sistema de suporte, a linha de conexão e o adaptador AP estão limpos e secos.
- A bateria funciona e não foi alterada.
- O sistema de suporte, a linha de conexão e o adaptador AP não estão alterados.
- Estão incorporados acessórios originais da STIHL para esta bateria e este sistema de suporte.
- Os acessórios estão corretamente montados.
ATENÇÃO
- Num estado que não cumpra as exigências de segurança, a bateria pode deixar de funcionar em segurança. As pessoas podem sofrer ferimentos graves.
- Trabalhar com uma bateria funcional e não danificada.
- Não carregar uma bateria danificada ou com defeito.
- Trabalhar com um sistema de suporte, uma linha de conexão e um adaptador AP não danificados.
Se a bateria, o sistema de suporte, a linha de conexão e o adaptador AP estiverem sujos ou húmidos: Limpar a bateria, o sistema de suporte, a linha de conexão e o adaptador AP e deixar secar. - Não alterar a bateria, o sistema de suporte, a linha de conexão nem o adaptador AP.
- Não introduzir objetos nas aberturas da bateria ou do adaptador AP.
- Não ligar nem curto-circuitar os contactos elétricos da bateria ou do adaptador AP a objetos metálicos.
▶ Não abrir a bateria. - Usar acessórios originais da STIHL para esta bateria e este sistema de suporte.
- Incorporar os acessórios tal como descrito neste manual de instruções ou no manual de instruções do acessório.
- Substituir as placas de indicação gastos ou danificadas.
■ Uma bateria danificada pode derramar líquido. Se o líquido entrar em contacto com a pele ou com os olhos, podem ocorrer irritações nestas zonas.
- Caso tenha havido contacto com a pele: Lavar as partes afetadas da pele com bastante água e sabão.
- Caso tenha havido contacto com os olhos: Lavar os olhos com muita água durante, pelo menos, 15 minutos e consultar um médico.
■ Uma bateria danificada ou defeituosa pode apresentar um odor incomum, fumo ou incêndio. As pessoas podem sofrer ferimentos graves ou fatais e podem ocorrer danos materiais.
- Caso a bateria apresente um odor ou fumo fora do comum: Tirar a bateria das costas, não usar a bateria e mantê-la afastada de materiais combustíveis.
- Caso a bateria se incendeie: Tente apagar a bateria com um extintor ou água.
- Caso a bateria apresente um odor ou fumo fora do comum: Tirar a bateria das costas, não usar a bateria e mantê-la afastada de materiais combustíveis. - Caso a bateria se incendeie: Tente apagar a bateria com um extintor ou água.
português 4 Indicações de segurança
O contacto com componentes sob tensão pode ocorrer devido às seguintes causas:
- A linha de conexão está danificada.
- A ficha da linha de conexão ou da ficha de ligação para a bateria são danificadas.
- O adaptador AP está danificado.
ATENÇÃO
- O contacto com componentes sob tensão pode provocar um choque elétrico. O utilizador pode sofrer ferimentos graves ou fatais.
- Assegurar que a linha de conexão, a ficha da linha de conexão, a ficha de ligação para a bateria e o adaptador AP não estão danificadas.
■ Uma linha de conexão mal instalada pode ficar danificada. Podem ocorrer ferimentos em pessoas e danos na linha de conexão. - Assentar a linha de conexão de forma que a ferramenta do produto a bateria não consiga tocar na linha de conexão.
- Assentar a linha de conexão de forma a não ser dobrada nem danificada.
- Caso a linha de conexão esteja entrelaçada: Desenredar a linha de conexão.
4.6 Trabalho
ATENÇÃO
■ Em determinadas situações, o utilizador poderá perder a concentração. O utilizador pode tropeçar, cair e ferir-se com gravidade.
- Trabalhar com calma e concentração.
- Caso as condições de luz e de visibilidade não sejam boas: Não trabalhar com a bateria.
▶ Prestar atenção aos obstáculos.
- Trabalhar em pé no solo e manter o equilíbrio. Em trabalhos em altura necessita de: Usar uma plataforma de trabalho elevada.
Se começarem a surgir sinais de cansaço: Fazer uma pausa no trabalho.
Se a bateria sofrer alterações durante o trabalho, se tiver um comportamento anormal ou se soarem sinais sonoros breves e rápidos, a bateria poderá não estar a cumprir as exigências de segurança. Podem ocorrer ferimentos graves em pessoas e danos materiais.
- Terminar o trabalho, tirar a bateria das costas e consultar um revendedor especializado da STIHL.
- Caso a bateria apresente um odor ou fumo fora do comum: Tirar a bateria das costas, não usar a bateria e mantê-la afastada de materiais combustíveis.
- Numa situação de perigo, o utilizador pode entrar em pânico e não pousar o sistema de suporte. O utilizador pode ser ferido com gravidade.
- A bateria não está protegida contra todas as influências ambientais. Se a bateria for exposta a determinadas influências ambientais, ela pode ser danificada e podem ocorrer danos materiais.
- Não transportar uma bateria danificada.
■ Durante o transporte, a bateria pode tombar-se ou mover-se. As pessoas podem sofrer ferimentos e podem ocorrer danos materiais.
- Colocar a bateria na embalagem, de forma que não se possa mover.
▶ Prender a embalagem de forma a que não possa mover-se.
4.8 Armazenamento
ATENÇÃO
■ As crianças não conseguem identificar nem avaliar os perigos da bateria. As crianças podem sofrer ferimentos graves.
- Guardar a bateria fora do alcance de crianças.
- A bateria não está protegida contra todas as influências ambientais. A bateria pode danificar-se de forma irreparável caso seja sujeita a determinadas influências ambientais.
▶ Guardar a bateria limpa e seca.
▶ Guardar a bateria num local fechado.
▶ Guardar a bateria separada do produto.
Se a bateria for guardada no carregador: tirar a ficha de rede da tomada e guardar a bateria com um estado de carga entre 30% e 45% (2 LEDs acesos a verde).
- Guardar a bateria num intervalo de temperaturas entre - 10 °C e + 50 °C.
- A linha de conexão não se destina a servir para transportar a bateria nem para a pendurar nalgum lugar. A linha de conexão e a bateria poderão ser danificadas.
- Enrolar a linha de conexão em anel e prendê-la na bateria.
5 Tornar a bateria operacional português
4.9 Limpeza, manutenção e reparação
ATENÇÃO
- Produtos de limpeza agressivos, a limpeza com jato de água ou objetos afiados podem danificar a bateria, o sistema de suporte, a linha de conexão e o adaptador AP. Caso a bateria, o sistema de suporte, a linha de conexão ou o adaptador AP não sejam limpos corretamente, poderá haver componentes que deixarão de funcionar corretamente e equipamentos de segurança que ficarão fora de serviço. As pessoas podem sofrer ferimentos graves.
▶ Utilizar a bateria, o sistema de suporte, a linha de conexão e o adaptador AP tal como descrito neste manual de instruções.
- Caso a manutenção ou a reparação da bateria, do sistema de suporte, da linha de conexão ou do adaptador AP não sejam feitas corretamente, poderá haver componentes que deixarão de funcionar corretamente e equipamentos de segurança que ficarão fora de serviço. As pessoas podem sofrer ferimentos graves ou fatais.
- Não efetuar a manutenção ou a reparação da bateria, do sistema de suporte, da linha de conexão nem do adaptador AP por conta própria.
Se a bateria, o sistema de suporte, a linha de conexão ou o adaptador AP necessitarem de manutenção ou reparação: Consultar um revendedor especializado da STIHL.
5 Tornar a bateria operacional
5.1 Deixar a bateria operacional
Antes de se iniciar qualquer trabalho, é necessário executar os seguintes passos:
▶ Verificar LEDs e sinais sonoros, 6.3
Carregar a bateria na totalidade, 6.1
▶ Limpar a bateria, 17.1
▶ Se o cabo de ligação for usado:

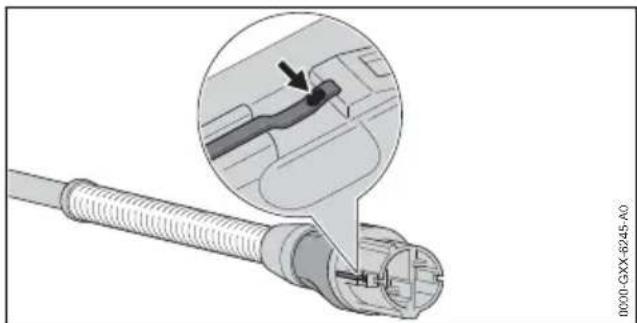

- Limpar as superfícies de contacto do cabo de ligação, 7.2
- Instalar o cabo de ligação ou instalar a bateria e o cabo de ligação no sistema de suporte, 8
▶ Certificar-se de que a bateria se encontra num estado seguro, 4.5.
▶ Se forem usados o sistema de suporte, o cabo de ligação e o adaptador AP: certificar-se de
que o sistema de suporte, o cabo de ligação e o adaptador AP se encontram num estado seguro, 24.5.
Se não for possível executar os passos: não utilizar a bateria e consultar um concessionário especializado da STIHL.
5.2 Conectar a bateria com a aplicação STIHL connected
- Ativar a função de Bluetooth® no dispositivo móvel.
- Ativar a função de Bluetooth® na bateria, 7.1.
- Descarregar a aplicação STIHL connected da App Store para o dispositivo móvel e criar uma conta.
- Abrir a aplicação STIHL connected e iniciar uma sessão.
- Adicionar a bateria na aplicação STIHL connected e seguir as instruções que são exibidas no ecrã.
Encontrará formas de contacto e mais informações em https://support.stihl.com ou na aplicação STIHL connected.
A disponibilidade da aplicação STIHL connected varia de mercado para mercado.
6 Carregar a bateria, LEDs e sinais sonoros
6.1 Carregar a bateria
O tempo de carregamento depende de diferentes fatores, por ex. da temperatura da bateria ou da temperatura ambiente. O tempo de carregamento real pode divergir do tempo de carregamento indicado. O tempo de carregamento está indicado em www.stihl.com/charging-times.
O processo de carregamento começa automaticamente quando a ficha de rede estiver encaixada na tomada e o adaptador AP estiver inserido no carregador. O carregador desliga-se automaticamente quando a bateria estiver totalmente carregada.
A bateria e o carregador aquecem durante o carregamento.
Os carregadores STIHL AL 301, 301-4 e AL 500 possuem um ventilador incorporado que se pode ligar e desligar automaticamente durante o carregamento.
- Desmontar a linha de conexão ou a bateria e incorporar a linha de conexão no sistema de suporte
- Inserir a ficha de rede (7) numa tomada facilmente acessível (8).
O carregador (5) executa um teste automático. O LED (4) acende-se durante aprox. 1 segundo a verde e durante aprox. 1 segundo a vermelho. - Instalar a linha de conexão (6).
▶ Encaixar a ficha (1) da linha de conexão na bateria na tomada (2) do adaptador AP (3).
▶ Inserir o adaptador AP (3) nas guias do carregador (5) e pressionar até encostar.
O LED (4) está aceso a verde. Os LEDs na bateria acendem-se a verde e a bateria é carregada. - Caso o LED (4) e os LEDs na bateria deixem de estar acesos: A bateria está totalmente carregada e o adaptador AP (3) pode ser removido do carregador (5).
▶ Se o carregador (5) já não estiver em uso: tirar a ficha de rede (7) da tomada (8).
6.2 Indicação do nível de carga
▶ Premir a tecla de pressão (1).
Os LEDs acendem a verde durante aprox. 5 segundos e indicam o nível de carga. Soa um sinal sonoro curto.
- Caso o LED direito emita uma luz intermitente verde e soem seis sinais sonoros prolongados: Carregar a bateria.
6.3 LEDs e sinais sonoros
Os LEDs e os sinais sonoros podem indicar as seguintes informações sobre a bateria:
- Estado de carga
- Ativação e desativação da interface sem fios Bluetooth®
- Avarias
Os LEDs podem estar acesos ou emitir uma luz intermitente verde ou vermelha. O LED direito pode ainda estar a aceso ou emitir uma luz intermitente a azul. Os sinais sonoros podem ser curtos ou prolongados.
Caso os LEDs estejam acesos ou emitam uma luz intermitente verde e soe um sinal sonoro curto, o nível de carga é indicado.
- Caso o LED direito na bateria emita uma luz intermitente verde e soem seis sinais sonoros prolongados: Carregar a bateria.
- Caso os LEDs estejam acesos ou emitam uma luz intermitente vermelha e não soe nenhum sinal sonoro: Eliminar avarias, 19.1 Há uma avaria no produto a bateria ou na bateria.
- Caso ainda quatro LEDs direitos na bateria emitam uma luz intermitente a vermelho e soem sinais sonoros breves e rápidos: Eliminar avarias, 19.1.
Existe uma avaria na bateria.
Caso o LED direito na bateria fique aceso a azul e soem três sinais sonoros breves: A interface sem fios Bluetooth® na bateria é ativada, 1.
Caso o LED direito na bateria emita um sinal intermitente a azul e soem três sinais sonoros breves: A interface sem fios Bluetooth® na bateria é desativada, 7.2.
7 Ativar e desativar a inter-face sem fios Bluetooth®
7.1 Ativar a interface sem fios Bluetooth®
- Premir a tecla de pressão e mantê-la premida até o LED do lado direito se acender por aprox. 3 segundos a azul e se ouvirem três sinais sonoros breves.
A interface sem fios Bluetooth ^® na bateria está ativada.
7.2 Desativar a interface sem fios Bluetooth®
- Premir a tecla de pressão e mantê-la premida até o LED do lado direito piscar seis vezes a azul e se ouvirem três sinais sonoros breves. A interface sem fios Bluetooth® na bateria está desativada.
8 Montar a bateria português
8 Montar a bateria
8.1 Incorporar a linha de conexão
- Alinhar a ficha (1) de forma que a linha de conexão esteja virada para cima.
▶ Encaixar a ficha (1) no casquilho (2).
8.2 Incorporar e desmontar a bateria e a linha de conexão no sistema de suporte
8.2.1 Incorporar a bateria e a linha de cone-xão no sistema de suporte
▶ Inserir a ficha (1).
▶ Colocar a bateria (2) no sistema de suporte (3) de forma que as guias encaixem no sistema de suporte (3) nos entalhes na bateria (2).
- Posicionar a alavanca (4) e manter nessa posição.
- Pressionar o sistema de suporte (3) na bateria (2) até a ficha (1) estar na tomada (5).
- Pressionar a alavanca (4) para baixo até encaixar de forma audível.
8.2.2 Desmontar a bateria e a linha de conexão do sistema de suporte
▶ Levantar a alavanca.
▶ Remover a bateria.
▶ Retirar a ficha.
9 Ajustar a bateria ao utilizador
9.1 Ajustar o sistema de suporte ao tamanho do utilizador
O sistema de suporte pode ser ajustado ao utilizador nos tamanhos S, M ou L.
- Pressionar o entalhe (1) e empurrar no sentido da seta.
▶ Retirar a guia (2).
- Alinhar a marcação (3) com a marcação (4) de forma a ficarem alinhadas.
▶ Inserir a guia (2). - Puxar a guia (2) no sentido contrário da seta. A guia (2) encaixa com um clique.
▶ Ajustar a guia (2) no mesmo nível no cinto para os ombros do lado esquerda e direito.

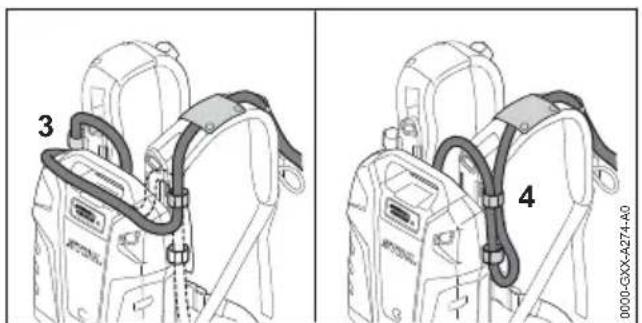

9.2 Assentar e ajustar a linha de conexão
A linha de conexão pode ser assente e ajustada em função da altura do utilizador, dos diferentes produtos a bateria e da aplicação.
A linha de conexão pode ser fixada pelo guia (1) no cinto de suporte e pelas fivelas (2) ou de lado na placa traseira com as fivelas (2).
O comprimento da linha de conexão pode ser ajustado através de uma argola na bateria (3) ou de uma argola lateral (4).
- Colocar a linha de conexão de forma a ficar o mais curta possível, sem dobrar e não dificultar o trabalho.
9.3 Colocar e tirar o cinto de suporte
9.3.1 Colocar e ajustar o sistema de suporte
▶ Colocar a bateria às costas.
▶ Fechar o fecho (2) do cinto para a anca.
▶ Fechar o fecho (1) do cinto para o peito.
- Apertar os cintos até o cinto para a anca ficar justo à anca e o estofo para as costas assentar nas costas.
▶ Passar a extremidade do cinto para a anca pelas fivelas (3 e 4).
9.3.2 Pousar o sistema de suporte
▶ Soltar os cintos.
▶ Abrir o fecho no cinto para o peito e no cinto para as ancas.
▶ Tirar a bateria das costas.
10 Verificar a bateria
10.1 Verificar LEDs e sinais sonoros
▶ Premir a tecla de pressão na bateria.
Os LEDs acendem-se a verde e soa um sinal sonoro curto. O nível de carga é indicado.
- Caso o LED direito emita uma luz intermitente verde e soem seis sinais sonoros prolongados: Carregar a bateria.
- Caso os LEDs não estejam acesos nem emitam uma luz intermitente ou caso não soe nenhum sinal sonoro: Não utilizar a bateria e consultar um revendedor especializado da STIHL.
Existe uma avaria na bateria.
11 Trabalhar com a bateria português
11 Trabalhar com a bateria
11.1 Trabalhar com a bateria
| A |  |  |  |
| B | 2 |  |  |
| C | 3 |  |  |
| D | 4 |  |  |
A: Se um produto a bateria tiver de ser alimentado com a tomada (1):
Usar a bateria (5), o sistema de suporte (6) e a linha de conexão (7). A bateria é transportada às costas no sistema de suporte.
B: Se um produto a bateria tiver de ser alimentado com o compartimento da bateria para baterias STIHL AP (2):
Usar a bateria (5), o sistema de suporte (6), a linha de conexão (7) e o adaptador AP (8). A bateria é transportada às costas no sistema de suporte.
C: Se um produto a bateria para baterias STIHL AR L (3) tiver de ser alimentado:
Usar apenas a bateria (5). A bateria é inserida diretamente no produto a bateria.
D: Se a bateria tiver de ser carregada com um carregador (4):
Usar a bateria (5), a linha de conexão (7) e o adaptador AP (8). O adaptador AP é inserido no carregador.
12 Conectar e desconectar a bateria
12.2 Usar a bateria com um produto a bateria da STIHL com um
12.1 Ligar a bateria a um produto a bateria da STIHL com tomada
- Conectar a bateria tal como descrito no manual de instruções do produto a bateria.
compartimento da bateria para baterias STIHL AP
- Alinhar a ficha (1) da linha de conexão de forma que a seta na ficha (1) da linha de conexão fique virada para a seta na tomada (2) do adaptador AP (3).
▶ Encaixar a ficha (1) da linha de conexão na tomada (2) no adaptador AP (3). - Encaixar o adaptador AP (3) no compartimento de baterias (4).
12.3 Conectar a bateria a um produto a bateria STIHL para baterias STIHL AR L
- Conectar a bateria tal como descrito no manual de instruções do produto a bateria.
12.4 Desconectar a bateria
▶ Desligar o produto a bateria.
- Caso seja usado um produto a bateria com tomada: Desconectar a bateria tal como descrito no manual de instruções do produto a bateria
- Caso seja usado o adaptador AP: Remover o adaptador AP do compartimento da bateria.
Se for usado um produto a bateria para baterias STIHL AR L: Desconectar a bateria tal como descrito no manual de instruções do produto a bateria.
13 Após o trabalho
13.1 Após o trabalho
▶ Desligar o produto a bateria.
▶ Desconectar a bateria.
Se a bateria, o sistema de suporte, a linha de conexão ou o adaptador AP estiverem húmidos: Deixar secar a bateria, o sistema de suporte, a linha de conexão e o adaptador AP.
- Limpar a bateria, o sistema de suporte, a linha de conexão e o adaptador AP.
14 Conectar e carregar o aparelho USB
14.1 Conectar e carregar o aparelho USB
▶ Retirar o bujão (1).
▶ Encaixar a ficha (2) do cabo USB na tomada USB (3).
▶ Premir a tecla de pressão (4).
O aparelho USB está a ser carregado. Se o aparelho USB não for carregado, a corrente de carga disponibilizada pela bateria é demasiado baixa, 20.1. O aparelho USB não pode ser carregado.
O cabo USB tem de ser desengatado antes do início do trabalho. O bujão (1) protege a tomada USB (3) contra a humidade e sujidade.
15 Transporte
15.1 Transportar a bateria
▶ Desligar o produto a bateria.
▶ Desconectar a bateria.
▶ Certificar-se de que a bateria se encontra num estado seguro.
- Transportar a bateria às costas ou pela pega.
- Caso a bateria seja transportada num veículo: imobilizar a bateria, de modo a que não se possa tombar nem mover.
- Caso a bateria seja embalada: embalar a bateria de modo a que não se possa mover na embalagem e imobilizar a embalagem de modo que não se possa mover.
A bateria está sujeita às exigências relativas ao transporte de mercadorias perigosas. A bateria
16 Armazenamento português
está classificada como UN 3480 (baterias de iões de lítio) e foi verificada de acordo com o Manual de Ensaios e Critérios da ONU, Parte III, subsecção 38.3.
Os regulamentos de transporte estão indicados em www.stihl.com/safety-data-sheets.
16 Armazenamento
16.1 Armazenamento da bateria
A STIHL recomenda que a bateria seja guardada com um nível de carga entre 30% e 45% (2 LEDs acesos a verde).
▶ Guardar a bateria de forma a cumprir as seguintes condições:
- A bateria está fora do alcance de crianças.
- A bateria está limpa e seca.
- A bateria está num local fechado.
- A bateria está separada do produto.
- Se a bateria for guardada no carregador: tirar a ficha de rede da tomada e guardar a bateria com um estado de carga entre 30% e 45% (2 LEDs acesos a verde).
- A bateria está numa gama de temperaturas entre - 10 °C e + 50 °C.
AVISO
Se a bateria não for guardada da forma descrita neste manual de instruções, ela pode descarregar profundamente e ficar danificada de forma irreparável.
- Carregar uma bateria descarregada antes do armazenamento. A STIHL recomenda que a bateria seja guardada com um nível de carga entre 30% e 45% (2 LEDs acesos a verde).
▶ Guardar a bateria separada do produto.
16.2 Guardar o sistema de suporte, a linha de conexão e o adaptador AP
▶ Guardar o sistema de suporte, a linha de conexão e o adaptador AP de forma a cumprir as seguintes condições:
- O sistema de suporte, a linha de conexão e o adaptador AP estão fora do alcance de crianças.
- O sistema de suporte, a linha de conexão e o adaptador AP estão limpos e secos.
- A bateria, o sistema de suporte ou a adaptador AP não estão pendurados na linha de conexão.
17 Limpeza
17.1 Limpar a bateria, o sistema de suporte, a linha de conexão e o adaptador AP
- Limpar a bateria, o sistema de suporte, a linha de conexão e o adaptador AP com um pano húmido.
17.2 Limpar as superfícies de contacto da linha de conexão
Encontra-se disponível um vídeo sobre este capítulo.
www.stihl.com/sxwjNw
- Tirar a ficha da linha de conexão da tomada ou retirar o adaptador AP.
- Limpar as superfícies de contacto (1) com um pano seco.
Se for visível uma descoloração (seta) nas superfícies de contacto: Lixar a descoloração com um papel abrasivo fino P 600 até as superfícies de contacto voltarem a brilhar.
18 Manutenção e reparação
18.1 Efetuar a manutenção e a reparação da bateria, do sistema de suporte, da linha de conexão nem do adaptador AP
A bateria, o sistema de suporte, a linha de conexão e o adaptador AP não necessitam de manu-
tenção e não podem ser reparadores pelo utilizador.
Se a bateria, o sistema de suporte, a linha de conexão ou o adaptador AP estiverem danifi-
cados ou com defeito: Não usar a bateria, o sistema de suporte, a linha de conexão nem o adaptador AP e consultar um revendedor especializado da STIHL.
19 Eliminação de avarias
19.1 Eliminar avarias da bateria ou do produto a bateria
| Avaria LEDs e sinais sonoros | Causa Solução | |
| O produto a bateria não funciona quando é ligado ou desliga-se durante o funcionamento. | 1 LED pisca a verde e ouvem-se 6 sinais sonoros prolongados. | O estado de carga da bateria é demasiado reduzido. |
| 1 LED acende-se a vermelho. | A bateria está demasiado quente ou demasiado fria. | |
| 3 LEDs piscam a vermelho. | Há uma avaria no produto a bateria. | |
| 3 LEDs acen-dem-se a ver-melho. | O produto a bateria está demasiado quente. | |
| 4 LEDs piscam a vermelho e ouvem-se sinais sonoros breves em sucessão rápida. | Existe uma avaria na bateria. | |
| A ligação elétrica entre o produto a bateria e a bateria está interrompida. | Desconectar a bateria e conectar novamente.Ligar o produto a bateria.Se continuarem a piscar 4 LEDs a ver-melho e se ouçam sinais sonoros breves em sucessão rápida: não utilizar a bateria, não transportar a bateria e consultar um concessionário especializado da STIHL. | |
| O produto a bateria e/ou a bateria está/estão molhado(s). | Desconectar a bateria e conectar novamente.Se o produto a bateria continuar a não arrancar após a ligação ou caso se des-ligue durante o funcionamento: limpar as superfícies de contacto da linha de conexão. | |
| O período de funcionamento do produto a bateria é demasiado curto. | A bateria não está totalmente carregada. | Carregar totalmente a bateria conforme descrito no manual de instruções dos carregadores STIHL AL 301, AL 301-4 e AL 500. |
| A durabilidade da bateria foi excedida. | Substituir a bateria. | |
| Não é possível detetar a bateria com a aplicação STIHL connected. | A interface sem fios Bluetooth® na bateria ou no dispositivo móvel está desati-vada.A distância entre a bateria e o dispositivo móvel é grande demais. | Ativar a interface sem fios Bluetooth® na bateria e no dispositivo móvel.▸ Reduzir a distância, 20.1.▸ Se a bateria continuar a não ser detetável pela aplicação STIHL connected: consultar um concessionário especializado STIHL. |
| Depois de introduzir o adaptador AP no carregador, o carregamento não se inicia. | 1 LED acende-se a vermelho. | A bateria está demasiado quente ou demasiado fria. |
19.2 Assistência pós-venda e apoio na aplicação
Pode obter assistência pós-venda e apoio na aplicação no concessionário especializado da STIHL.
Encontrará formas de contacto e mais informações em https://support.stihl.com ou www.stihl.com.
20 Dados técnicos
20.1 Bateria STIHL AR 2000 L, 3000 L
– Tecnologia da bateria: iões de lítio
- Tensão: 36 V
- Capacidade em Ah: ver placa de identificação
- Quantidade de energia em Wh: ver placa de identificação
- Intervalo de temperatura permitido para utilização e armazenamento: - 10 °C a + 50 °C
- Peso
- AR 2000 L: 7,4 kg
- AR 3000 L: 9,5 kg
– Tensão de saída: 5 V
- Ligação de dados: Bluetooth® 4.2. O dispositivo móvel tem de ser compatível com Bluetooth® Low Energy 4.0 e suportar Generic Access Profile (GAP).
– Banda de frequência: banda ISM 2,4 GHz - Potência de transmissão máxima irradiada: 1 mW
- Alcance do sinal: aprox. 10 m. A potência do sinal depende das condições ambientais e do dispositivo móvel. O alcance pode variar consideravelmente de acordo com as condições exteriores, incluindo o aparelho recetor usado. O alcance pode diminuir cla-
ramente no interior de espaços fechados e devido a barreiras metálicas (por exemplo, paredes, estantes, estojos).
- Requisitos do sistema operativo do dispositivo móvel: Android ou iOS (na versão atual ou superior)
20.2 REACH
REACH designa um decreto CE para registar, avaliar e autorizar produtos químicos.
Informações para cumprir o decreto REACH podem ser consultadas no site www.stihl.com/reach.
21 Peças de reposição e acessórios
21.1 Peças de reposição e acessó- rios
STIHL Estes símbolos identificam peças de reposição originais da STIHL e acessórios originais da STIHL.
A STIHL recomenda a utilização de peças de reposição originais da STIHL e acessórios originais da STIHL.
Peças de reposição e acessórios de outros fabricantes não podem ser avaliados pela STIHL quanto a fiabilidade, segurança e adequação apesar do constante acompanhamento omercado e a STIHL não se pode responsabilizar pela sua utilização.
As peças de reposição originais da STIHL e os acessórios originais da STIHL estão disponíveis num revendedor especializado da STIHL.
22 Eliminar
22.1 Eliminar a bateria, sistema de suporte, cabo de ligação e o adaptador AP
É possível obter informações sobre a eliminação na administração local ou num concessionário especializado da STIHL.
Uma eliminação incorreta pode causar danos para a saúde e o ambiente.
- Entregar os produtos STIHL, incluindo a embalagem, de acordo com as normas locais, num local de recolha adequado para valorização de resíduos.
- Não elimine juntamente com o lixo doméstico.
23 Declaração de conformidade CE
23.1 Bateria STIHL AR 2000 L, AR 3000 L
A ANDREAS STIHL AG & Co. KG declara que o sistema de radiotransmissão do tipo 4871 – STIHL AR 2000 L, AR 3000 L está em conformidade com a Diretiva 2014/53/UE.
O texto completo da declaração de conformidade UE está disponível no seguinte endereço na internet: www.stihl.com/conformity
24 Declaração de conformidade UKCA
24.1 Bateria STIHL AR 2000 L, AR 3000 L
A ANDREAS STIHL AG & Co. KG declara que o sistema de radiotransmissão do tipo 4871 – STIHL AR 2000 L, AR 3000 L está em conformidade com as diretivas aplicáveis.
O texto completo da declaração de conformidade está disponível no seguinte endereço na internet: www.stihl.com/conformity
Inhoudsopgave
- Prefácio
- Informações relativas a este manual de instruções
- Documentos aplicáveis
- Identificação das advertências no texto
- ATENÇÃO
- AVISO
- Vista geral
- Bateria
- Bateria
- Cabo
- Tomada
- Bujão
- Porta USB
- Tecla de pressão
- LEDs
- Indicações de segurança português
- Guia
- Argola
- Alavanca
- Calha
- Fivela
- Linha de conexão e adaptador AP
- Ficha
- Ficha da linha de conexão
- Adaptador AP
- Símbolos
- Indicações de segurança
- Símbolos de aviso
- Utilização prevista
- Requisitos dos utilizadores
- Local de trabalho e área envol- vente
- Estado de acordo com as exigências de segurança
- Trabalho
- Armazenamento
- Limpeza, manutenção e reparação
- Tornar a bateria operacional
- Deixar a bateria operacional
- Conectar a bateria com a aplicação STIHL connected
- Carregar a bateria, LEDs e sinais sonoros
- Carregar a bateria
- Indicação do nível de carga
- LEDs e sinais sonoros
- - Avarias
- Ativar e desativar a inter-face sem fios Bluetooth®
- Ativar a interface sem fios Bluetooth®
- Desativar a interface sem fios Bluetooth®
- Montar a bateria
- Incorporar a linha de conexão
- Incorporar e desmontar a bateria e a linha de conexão no sistema de suporte
- Incorporar a bateria e a linha de cone-xão no sistema de suporte
- Desmontar a bateria e a linha de conexão do sistema de suporte
- Ajustar a bateria ao utilizador
- Ajustar o sistema de suporte ao tamanho do utilizador
- Assentar e ajustar a linha de conexão
- Colocar e tirar o cinto de suporte
- Colocar e ajustar o sistema de suporte
- Pousar o sistema de suporte
- Verificar a bateria
- Verificar LEDs e sinais sonoros
- Trabalhar com a bateria
- Trabalhar com a bateria
- Conectar e desconectar a bateria
- Usar a bateria com um produto a bateria da STIHL com um
- Ligar a bateria a um produto a bateria da STIHL com tomada
- compartimento da bateria para baterias STIHL AP
- Conectar a bateria a um produto a bateria STIHL para baterias STIHL AR L
- Desconectar a bateria
- Após o trabalho
- Após o trabalho
- Conectar e carregar o aparelho USB
- Conectar e carregar o aparelho USB
- Transporte
- Transportar a bateria
- Armazenamento português
- Armazenamento
- Armazenamento da bateria
- Guardar o sistema de suporte, a linha de conexão e o adaptador AP
- Limpeza
- Limpar a bateria, o sistema de suporte, a linha de conexão e o adaptador AP
- Limpar as superfícies de contacto da linha de conexão
- Manutenção e reparação
- Efetuar a manutenção e a reparação da bateria, do sistema de suporte, da linha de conexão nem do adaptador AP
- Eliminação de avarias
- Assistência pós-venda e apoio na aplicação
- Dados técnicos
- Bateria STIHL AR 2000 L, 3000 L
- REACH
- Peças de reposição e acessórios
- Peças de reposição e acessó- rios
- Eliminar
- Eliminar a bateria, sistema de suporte, cabo de ligação e o adaptador AP
- Declaração de conformidade CE
- Bateria STIHL AR 2000 L, AR 3000 L
- Declaração de conformidade UKCA
- Bateria STIHL AR 2000 L, AR 3000 L
- Inhoudsopgave
Marca : STIHL
Modelo : AR 3000 L
Categoria : Carregador de pilhas
