1 Prólogo

Distinguidos clientes,

Nos alegramos de que se hayan decidido por STIHL. Desarrollamos y confeccionamos nuestros productos en primera calidad y con arreglo a las necesidades de nuestros clientes. De esta manera conseguimos elaborar productos altamente fiables incluso en condiciones de esfuerzo extremas.

STIHL también presta un Servicio Postventa de primera calidad. Nuestros comercios especializados garantizan un asesoramiento e instrucciones competentes así como un amplio asesoramiento técnico.

STIHL se declara expresamente a favor de tratar la naturaleza de forma sostenible y responsable. Estas instrucciones de servicio pretenden asistirle para hacer un uso ecológico y seguro de su producto STIHL durante toda su vida útil.

Le agradecemos su confianza y le deseamos que disfrute de su producto STIHL.

Dr. Nikolas Stihl

IMPORTANTE: LEER ANTES DE USAR Y GUARDAR.

2 Informaciones relativas a estas instrucciones para la reparación

2.1 Documentación vigente

Las normas de seguridad locales están en vigor.

español 3 Sinopsis

- Además de este manual de instrucciones se deben leer, comprender y guardar los siguientes documentos:

• Manual de instrucciones del producto de acumulador STIHL
• Manual de instrucciones de los cargadores STIHL AL 301, 301-4, 500
• Información de seguridad sobre acumuladores STIHL y productos con acumulador incorporado: www.stihl.com/safety-datasheets

Encontrará más información sobre STIHL connected, los productos compatibles y las preguntas frecuentes en www.connect.stihl.com o en un distribuidor especializado STIHL.

La marca verbal y el símbolo (logotipo) de Bluetooth® son marcas comerciales registradas y son propiedad de Bluetooth SIG, Inc. Cualquier uso de esta marca verbal/símbolo por parte de STIHL se realiza bajo licencia.

El acumulador está equipado con una interfaz inalámbrica de Bluetooth®. Se deben respetar las restricciones de funcionamiento locales (por ejemplo, en aviones u hospitales).

2.2 Marca de las indicaciones de advertencia en el texto

ADVERTENCIA

■ La indicación hace referencia a peligros que pueden provocar lesiones graves o la muerte.
- Con las medidas mencionadas se pueden evitar lesiones graves o mortales.

INDICACIÓN

■ La indicación hace referencia a peligros que pueden provocar daños materiales.

- Con las medidas mencionadas se pueden evitar daños materiales.

2.3 Símbolos en el texto

Este símbolo remite a un capítulo de este manual de instrucciones.

Hay un vídeo disponible para este capítulo.

3 Sinopsis

3.1 Batería

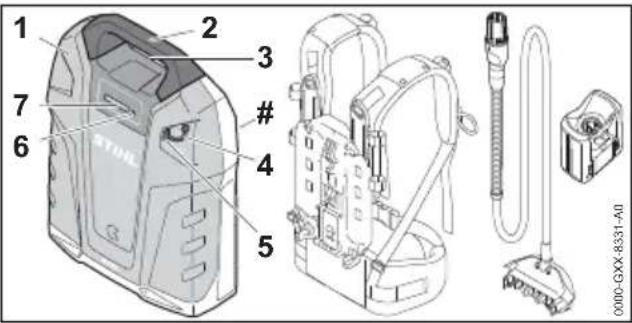

1 2 3 # 4 5 6 STIHL 0000-GXX-8331-A0

1 Batería La batería alimenta un producto con batería STIHL con energía.

2 Empuñadura La empuñadura sirve para llevar la batería.

3 Hembrilla La hembrilla sirve para insertar el enchufe.

4 Tapón El tapón cubre la conexión USB.

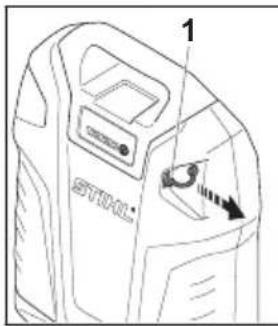

5 Conexión USB La conexión USB sirve para conectar un cable USB o un adaptador USB.

6 Tecla de presión La tecla de presión activa los LEDs y la señal acústica de la batería. La tecla de presión sirve para activar y desactivar la interfaz inalámbrica Bluetooth®.

7 LEDs Los LEDs indican el estado de carga de la batería, las anomalías así como la activación y desactivación de la interfaz inalámbrica Bluetooth®.

# Rótulo de potencia con número de máquina

3.2 Sistema de transporte

El sistema de transporte no está incluido en el volumen de suministro de la batería.

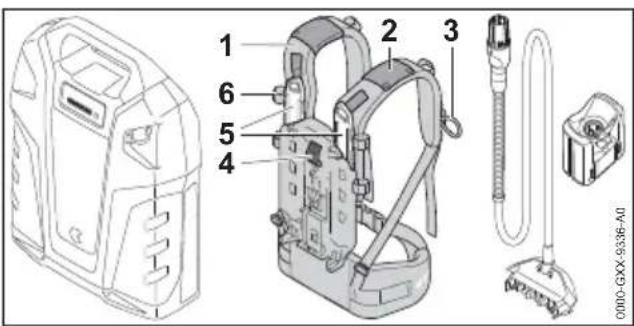

1 2 3 4 5 6 0000-GX-9338-A0

4 Indicaciones relativas a la seguridad español

1 Sistema de transporte

El sistema de transporte distribuye el peso de la batería en el cuerpo y sujeta el cable de conexión.

2 Guía

La guía sujeta el cable de conexión al sistema de transporte.

3 Lazo

El lazo sujeta el enchufe del cable de conexión al sistema de transporte.

4 Palanca

La palanca fija la batería al sistema de transporte.

5 Riel

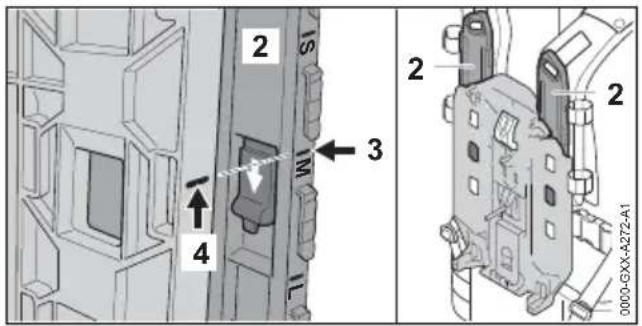

El riel hace posible ajustar la estatura del usuario.

6 Hebilla

La hebilla sujeta el cable de conexión al sistema de transporte.

3.3 Cable de conexión y adaptador AP

El cable de conexión y el adaptador AP no for-man parte del volumen de suministro de la batería.

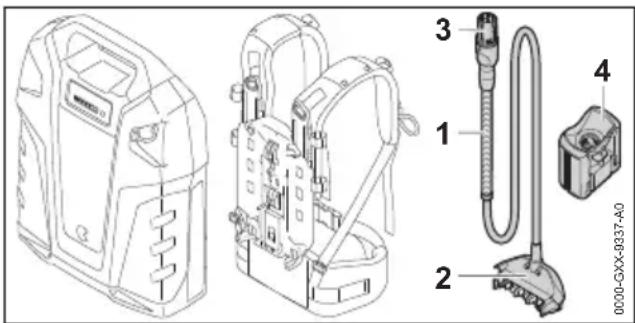

El cable de conexión conecta la batería a un producto de batería STIHL con hembrilla o el adaptador AP.

2 Enchufe

El enchufe conecta el cable de conexión a la batería.

3 Enchufe del cable de conexión

El enchufe del cable de conexión conecta dicho cable a un producto de batería STIHL provisto de hembrilla o un adaptador AP.

4 Adaptador AP

El adaptador AP conecta la batería a un producto de batería STIHL que tiene una cavi-dad para baterías STIHL AP.

3.4 Símbolos

Los símbolos que pueden encontrarse en el acumulador significan lo siguiente:

1 LED luce en rojo. El acumulador está demasiado caliente o demasiado frío.

4 LED parpadean en rojo. Hay una avería en el acumulador.

El acumulador dispone de una interfaz inalámbrica Bluetooth® y se puede conectar a la app de STIHL connected.

El dato junto al símbolo indica el contenido de energía del acumulador según la especificación del fabricante de las células. El contenido de energía disponible en la aplicación es más bajo.

No echar este producto a la basura doméstica.

4 Indicaciones relativas a la seguridad

4.1 Símbolos de advertencia

Los símbolos de advertencia en el acumulador significan lo siguiente:

Tener en cuenta las indicaciones de seguridad y sus medidas.

Leer este manual de instrucciones, entenderlo y guardarlo.

Proteger el acumulador contra el calor y el fuego.

No sumergir el acumulador en líquidos.

Mantener el margen de temperatura admisible del acumulador.

4.2 Uso previsto

El acumulador STIHL AR L proporciona energía a los siguientes productos de acumulador de STIHL:

• Producto de acumulador con hembrilla.
• Producto de acumulador con cavidad para acumuladores STIHL AP.

español 4 Indicaciones relativas a la seguridad

- Producto de acumulador con soporte para acumuladores STIHL AR L.

El acumulador se puede utilizar bajo la lluvia.

El acumulador solo se puede utilizar para realizar trabajos en el suelo o sobre una plataforma elevadora de trabajo.

El acumulador no se deberá usar para cortacéspedes de acumulador con una cavidad de acumulador para acumuladores STIHL AP.

Durante el trabajo, el acumulador se lleva a la espalda en un sistema de porte o se conecta a un producto de acumulador tal como se describe en el manual de instrucciones del producto de acumulador.

El acumulador se carga con un cargador STIHL AL 301, AL 301-4 o AL 500.

El acumulador permite, en combinación con la app de STIHL connected, la personalización y la transmisión de información al acumulador en base a la tecnología de Bluetooth®.

ADVERTENCIA

■ Los productos y cargadores no autorizados por STIHL para el acumulador pueden provocar accidentes, incendios y explosiones. Las personas pueden sufrir lesiones graves o mortales y se pueden producir daños materiales.

▶ Utilizar el acumulador solo con los siguientes productos de acumulador STIHL:
- Producto de acumulador con hembrilla.
- Producto de acumulador con cavidad para acumuladores STIHL AP.
- Producto de acumulador con soporte para acumuladores STIHL AR L.

▶ Cargar el acumulador con un cargador STIHL AL 301, AL 301-4 o AL 500.

■ En caso de que el acumulador no se utilice de forma apropiada, las personas pueden sufrir lesiones graves o mortales y se pueden producir daños materiales.

- Utilizar el acumulador tal como se describe en este manual de instrucciones, en la aplicación STIHL connected y en www://connect.stihl.com/.

4.3 Requisitos para el usuario

ADVERTENCIA

- Los usuarios no instruidos no pueden detectar o calcular los peligros de la batería, el sistema de transporte, el cable de conexión y el adaptador AP. El usuario u otras personas pueden sufrir lesiones graves o mortales.

▶ Leer este manual de instrucciones, entenderlo y guardarlo.

• En caso de prestar la batería, el sistema de transporte, el cable de conexión o el adaptador AP a otra persona: entregarle el manual de instrucciones.
• En caso de dudas, acuda a un distribuidor especializado STIHL.
  ▶ Asegurarse de que el usuario cumple con estos requisitos:

- El usuario está descansado.

- El usuario tiene capacidad física, sensorial y psíquica para manejar la batería, el sistema de transporte, el cable de conexión y el adaptador AP y trabajar con los mismos. En el caso de que el usuario presente limitaciones físicas, sensoriales o psíquicas, deberá trabajar solo bajo supervisión y siguiendo las instrucciones de una persona responsable.

- El usuario puede detectar y calcular los peligros de la batería, el sistema de transporte, el cable de conexión y el adaptador AP.

- El usuario es mayor de edad o, según las correspondientes regulaciones nacionales, es instruido bajo supervisión en una profesión.

- El usuario ha recibido instrucciones de un distribuidor especializado STIHL o una persona especializada antes de trabajar por primera vez con la batería, el sistema de transporte, el cable de conexión y el adaptador AP.

- El usuario no está bajo los efectos del alcohol, medicamentos o drogas.

4.4 Zona de trabajo y entorno

ADVERTENCIA

■ Las personas ajenas, los niños y los animales no pueden identificar ni calcular los peligros del acumulador, el sistema de transporte, el cable de conexión y el adaptador AP. Las personas ajenas, los niños y los animales pueden sufrir graves lesiones.

• Mantener alejados a personas ajenas, a los niños y los animales.
  ▶ No dejar el acumulador sin vigilancia.
  ▶ Asegurarse de que los niños no puedan jugar con el acumulador, el sistema de transporte, el cable de conexión ni con el adaptador AP.

4 Indicaciones relativas a la seguridad español

- El acumulador no está protegido contra todas las influencias ambientales. Si el acumulador está expuesto a determinadas influencias ambientales, este puede prender fuego, explotar o dañarse de forma irreparable. Las personas pueden sufrir lesiones y se pueden producir daños materiales.

• Proteger el acumulador del calor y el fuego.
  ▶ No tirar los acumuladores al fuego.

- Utilizar y guardar el acumulador en un margen de temperatura de entre - 10 °C y + 50 °C.

- No sumergir el acumulador en líquidos.

• Mantener el acumulador apartado de pequeños objetos metálicos.
• No someter el acumulador a alta presión.
• No someter el acumulador a microondas.
• Proteger el acumulador contra productos químicos y sales.

4.5 Estado seguro

El acumulador, el sistema de porte, el cable de conexión y el adaptador AP se encuentran en un estado seguro si se cumplen estas condiciones:

• El acumulador, el sistema de porte, el cable de conexión y el adaptador AP no están dañados.
• El acumulador, el sistema de porte, el cable de conexión y el adaptador AP están limpios y secos.
• El acumulador funciona y no se ha modificado.
• El sistema de porte, el cable de conexión y el adaptador AP no están modificados.
• Se han montado accesorios originales STIHL para este acumulador y este sistema de porte.
• Los accesorios están montados correctamente.

ADVERTENCIA

■ En un estado inseguro, el acumulador ya no puede funcionar de forma segura. Las personas pueden sufrir lesiones graves.

• Trabajar con un acumulador que no esté defectuoso y que funcione bien.

• No cargar un acumulador dañado o defectuoso.

• Trabajar con un sistema de porte no dañado, un cable de conexión no dañado y un adaptador AP no dañado.

• Si el acumulador, el sistema de porte, el cable de conexión o el adaptador AP están sucios o húmedos: limpiar el acumulador, el sistema de porte, el cable de conexión y el adaptador AP y dejarlos secar.
• No modificar el acumulador, el sistema de porte, el cable de conexión y el adaptador AP.
• No introducir objetos en las aberturas del acumulador o del adaptador AP.
  ▶ No unir nunca los contactos eléctricos del acumulador o del adaptador AP con objetos de metal ni cortocircuitarlos.
  ▶ No abrir el acumulador.
• Utilizar accesorios originales STIHL para este acumulador y este sistema de porte.
• Montar los accesorios tal y como se describe en este manual de instrucciones o en el manual de instrucciones del accesorio correspondiente.
• Sustituir los rótulos de indicación que estén desgastados o dañados.

■ De un acumulador dañado puede salir líquido. En caso de que el líquido entre en contacto con la piel o los ojos, se pueden irritar.

• Evitar el contacto con el líquido.
  ▶ Si se ha producido contacto con la piel, lavarse las zonas de la piel afectadas con agua abundante y jabón.
  ▶ Si se ha producido contacto con los ojos, enjuagarlos durante, al menos, 15 minutos con agua abundante y acudir al médico.

■ Un acumulador dañado o defectuoso puede oler, echar humo o arder de forma poco corriente. Las personas pueden sufrir lesiones graves o mortales y se pueden producir daños materiales.

• Si el acumulador huele de forma poco corriente o echa humo: quitarlo de la espalda, no utilizarlo y mantenerlo alejado de materiales inflamables.
• Si el acumulador se está quemando: intentar apagarlo con un extintor o agua.

El contacto con componentes con corriente puede producirse por las siguientes causas:

• El cable de conexión está dañado.
• El enchufe del cable de conexión o el del cable de unión al acumulador está dañado.
• El adaptador AP está dañado.

ADVERTENCIA

- El contacto con componentes conductores de corriente puede producir una descarga eléctrica. El usuario puede sufrir lesiones graves o mortales.

- Asegurarse de que el cable de conexión, el enchufe del mismo, el enchufe de unión al acumulador y el adaptador AP no están dañados.

- El cable de conexión se puede dañar si está mal tendido. Las personas pueden sufrir lesiones y el cable de conexión se puede dañar.

▶ Tender el cable de conexión, de manera que la herramienta del producto de acumulador no pueda tocarlo.

▶ Tender el cable de conexión, de manera que no esté plegado o que no se pueda dañar.

- En el caso de que el cable de conexión esté enredado: desenredarlo.

4.6 Trabajos

ADVERTENCIA

■ En determinadas situaciones, el usuario no puede trabajar con concentración. El usuario puede tropezar, caerse o sufrir lesiones graves.

- Trabajar con tranquilidad y precaución.

- Si las condiciones de luz y de visibilidad son deficientes: no trabajar con la batería.

- Prestar atención a los obstáculos.

- Trabajar de pie en el suelo y mantener el equilibrio. Si se tiene que trabajar en alturas, utilizar una plataforma elevadora de trabajo.

▶ Si se detectan signos de fatiga, hacer una pausa de trabajo.

En el caso de que la batería cambie o se comporte de forma no habitual o suenen señales acústicas que se suceden rápidamente durante el trabajo, la batería puede encontrarse en un estado inseguro. Las personas pueden sufrir lesiones graves y se pueden producir daños materiales.

- Finalizar el trabajo, quitarse la batería de la espalda y acudir a un distribuidor especializado STIHL.

- Si la batería huele de forma poco corriente o echa humo, no utilizarla y mantenerla alejada de materiales inflamables.

■ En una situación de peligro, el usuario puede asustarse y no quitar el sistema de transporte. El usuario puede lesionarse gravemente.

- Practicar la manera de quitarse el sistema de transporte.

4.7 Transporte

ADVERTENCIA

- El acumulador no está protegido contra todas las influencias ambientales. Si el acumulador está expuesto a determinadas influencias ambientales, puede dañarse y se pueden producir daños materiales.

▶ No transportar un acumulador dañado.

■ Durante el transporte, el acumulador puede volcarse o moverse. Las personas pueden sufrir lesiones y se pueden producir daños materiales.

- Empaquetar el acumulador en el embalaje, de manera que no pueda moverse.

▶ Asegurar el embalaje, de manera que no pueda moverse.

4.8 Almacenamiento

ADVERTENCIA

■ Los niños no pueden identificar ni calcular los peligros del acumulador. Los niños pueden resultar lesionados gravemente.

- Guardar el acumulador fuera del alcance de los niños.

■ El acumulador no está protegido contra todas las influencias ambientales. Si el acumulador está expuesto a determinadas influencias ambientales, puede dañarse de forma irreparable.

▶ Guardar el acumulador limpio y seco.

- Guardar el acumulador en un espacio cerrado.

- Guardar el acumulador separado del producto.

▶ Si el acumulador se guarda en el cargador: retirar el enchufe y guardar el acumulador con un estado de carga de entre el 30 % y el 45 % (2 LEDs lucen en verde).

▶ Utilizar el acumulador en un rango de temperatura de entre -10 °C y +50 °C.

- El cable de conexión no está diseñado para transportar o enganchar el acumulador. El cable de conexión y el acumulador se pueden dañar.

- Arrollar el cable de conexión a modo de lazo y fijarlo al acumulador.

4.9 Limpieza, mantenimiento y reparación

ADVERTENCIA

• Los detergentes agresivos, la limpieza con un chorro de agua o los objetos puntiagudos pueden dañar el acumulador, el sistema de porte, el cable de conexión y el adaptador AP. En el caso de que no se limpie correctamente el acumulador, el sistema de porte, el cable de conexión o el adaptador AP, los componentes pueden dejar de funcionar correctamente y desactivarse los dispositivos de seguridad. Las personas pueden sufrir lesiones graves.
• Limpiar el acumulador, el sistema de porte, el cable de conexión y el adaptador AP tal como se especifica en este manual de instrucciones.
  En el caso de que no se efectúe correctamente el mantenimiento o la reparación del acumulador, el sistema de porte, el cable de conexión o el adaptador AP, los componentes pueden dejar de funcionar correctamente y desactivarse los dispositivos de seguridad. Las personas pueden sufrir lesiones graves o mortales.
• No realizar el mantenimiento o la reparación del acumulador, el sistema de porte, el cable de conexión y el adaptador AP uno mismo.
  En el caso de que haya que realizar el mantenimiento o la reparación del acumulador, el sistema de porte, el cable de conexión o el adaptador AP: acudir a un distribuidor especializado STIHL.

5 Preparar el acumulador para el trabajo

5.1 Preparar el acumulador para el trabajo

Antes de comenzar cualquier trabajo deben realizarse los siguientes pasos:

• Comprobar los LEDs y las señales acústicas, 6.3
  ▶ Cargar por completo el acumulador, 16.1
  ▶ Limpiar el acumulador, 17.1

• En el caso de utilizar el cable de conexión:

• Limpiar las superficies de contacto del cable de conexión, 17.2

• Montar el cable de conexión o el acumulador y el cable de conexión en el sistema de porte, 8

▶ Asegurarse de que el acumulador se encuentre en un estado que permita trabajar con seguridad, 4.5.
▶ Si se utilizan el sistema de transporte, el cable de conexión y el adaptador AP: asegurarse de que el sistema de transporte, el cable de conexión y el adaptador AP se encuentren en un estado seguro, 14.5.
▶ Si no se pueden realizar estos pasos: no utilizar el acumulador y acudir a un distribuidor especializado STIHL.

5.2 Conectar el acumulador a la aplicación STIHL connected

• Activar la interfaz inalámbrica de Bluetooth® en el terminal móvil.
• Activar la interfaz inalámbrica de Bluetooth® en el acumulador, 7.1.
• Descargar la aplicación de STIHL connected de la app de Store en el terminal móvil y crear una cuenta.
• Abrir la aplicación STIHL connected y registrarse.
• Añadir el acumulador a la aplicación de STIHL connected y seguir las instrucciones en la pantalla.

Las posibilidades de contacto y otras informaciones se pueden encontrar en https://support.stihl.com o en la aplicación STIHL connected.

La aplicación STIHL connected está disponible en función del mercado.

6 Cargar el acumulador, LEDs y señales acústicas

6.1 Cargar el acumulador

El tiempo de carga depende de distintos factores, p. ej. de la temperatura del acumulador o de la temperatura ambiente. El tiempo de carga efectivo puede diferir del indicado. Los tiempos de carga figuran en www.stihl.com/charging-times.

Cuando el enchufe a la red está insertado en una caja de enchufe y el adaptador AP está colocado en el cargador, el proceso de carga se inicia automáticamente. Cuando el acumulador está completamente cargado, el cargador se desconecta automáticamente.

Durante la carga, el acumulador y el cargador se calientan.

Los cargadores STIHL AL 301, 301-4, AL 500 llevan montado un ventilador que se puede

conectar y desconectar automáticamente durante la carga.

- Montar el cable de conexión o el acumulador y el cable de conexión en el sistema de porte

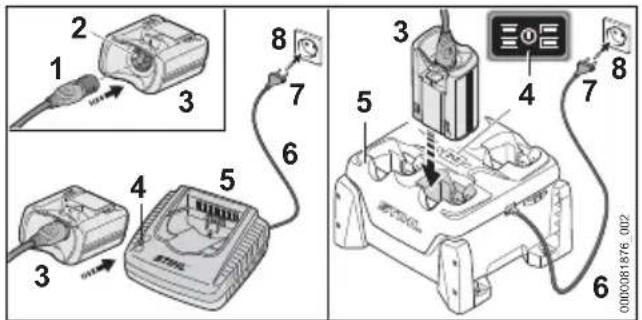

• Insertar la clavija (7) en una toma de corriente (8) de fácil acceso. El cargador (5) realiza un autotest. El LED (4) luce durante aprox. 1 segundo en verde y aprox. 1 segundo en rojo.
  ▶ Tender el cable de conexión (6).
• Insertar el enchufe (1) del cable de conexión en el acumulador, en la hembrilla (2) del adaptador AP (3).
• Colocar el adaptador AP (3) en las guías del cargador (5) y presionarlo hasta el tope. El LED (4) luce en verde. Los LEDs del acumulador lucen en verde y el acumulador se está cargando.
  ▶ Si el LED (4) y los LEDs ya no lucen en el acumulador: este está completamente cargado y el adaptador AP (3) se puede sacar del cargador (5).
  ▶ Si ya no se utiliza el cargador (5): retirar el enchufe de la red (7) de la caja de enchufe (8).

6.2 Consultar el estado de carga

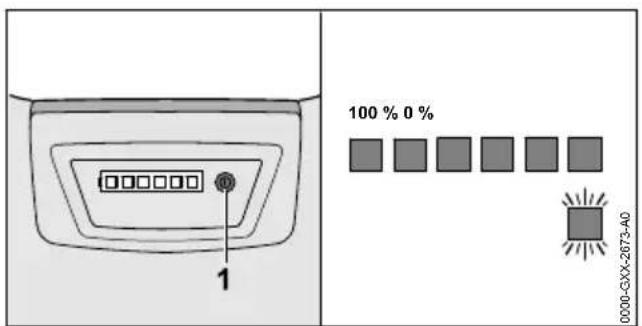

100 % 0 % 0000-3XX-2673-A0

▶ Pulsar la tecla (1). Los LEDs se iluminan en verde durante unos 5 segundos e indican el estado de carga. Suena una breve señal acústica.
▶ Si el LED derecho parpadea en verde y sue-nan seis señales largas, cargar la batería.

6.3 LEDs y señales acústicas

Los LEDs y las señales acústicas pueden indicar las siguientes informaciones relativas a la batería:

• Estado de carga
• Activación y desactivación de la interfaz inalámbrica de Bluetooth®
• Anomalías

Los LEDs pueden iluminarse permanentemente o parpadear en verde o en rojo. El LED derecho puede iluminarse o parpadear además en azul. Las señales acústicas pueden sonar más o menos brevemente.

Si los LEDs se iluminan permanentemente o par-padean en verde y suena una señal acústica breve, se indica el estado de carga.

• Si el LED derecho de la batería parpadea en verde y suenan seis señales largas, cargar la batería.
  ▶ Si los LEDs se iluminan o parpadean en rojo y no suena ninguna señal, subsanar las averías, 19.1
  En el producto de batería o en la batería existe una anomalía.
• Si los cuatro LEDs derechos de la batería par-padean en rojo y suenan señales acústicas cortas que se suceden con rapidez, subsanar las averías, 19.1. La batería presenta una anomalía.

Si el LED derecho del acumulador está iluminado en azul y suenan tres señales cortas, se activa la interfaz inalámbrica de Bluetooth® en la batería, 7.1.

Si el LED derecho en el acumulador parpadea en azul y suenan tres señales cortas: se desactiva la interfaz inalámbrica de Bluetooth® en el acumulador, 7.2.

7 Activar y desactivar la interfaz inalámbrica de Bluetooth®

7.1 Activar la interfaz inalámbrica Bluetooth®

• Presionar la tecla y mantenerla oprimida hasta que el LED derecho luzca en azul durante unos 3 segundos y suenen tres señales acústicas cortas.
  La interfaz inalámbrica Bluetooth® en el acumulador está activada.

8 Ensamblar el acumulador español

7.2 Desactivar la interfaz inalámbrica Bluetooth®

- Presionar la tecla y mantenerla oprimida hasta que el LED derecho parpadee en azul seis veces y suenen tres señales acústicas cortas. La interfaz inalámbrica Bluetooth® en el acumulador está desactivada.

8 Ensamblar el acumulador

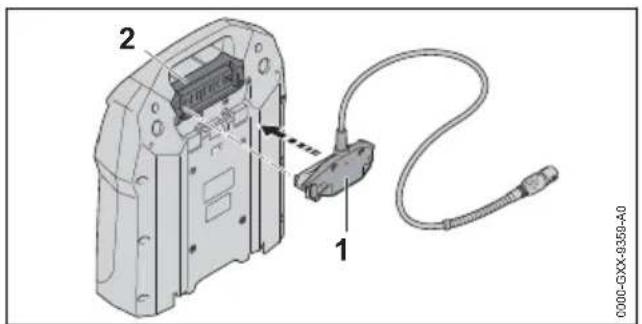

8.1 Montar el cable de conexión

▶ Alinear el enchufe (1) de manera que el cable de conexión esté orientado hacia arriba.
- Insertar el enchufe (1) en la hembrilla (2).

8.2 Montar y desmontar la batería y el cable de conexión en el sistema de transporte

8.2.1 Montar la batería y el cable de conexión en el sistema de transporte

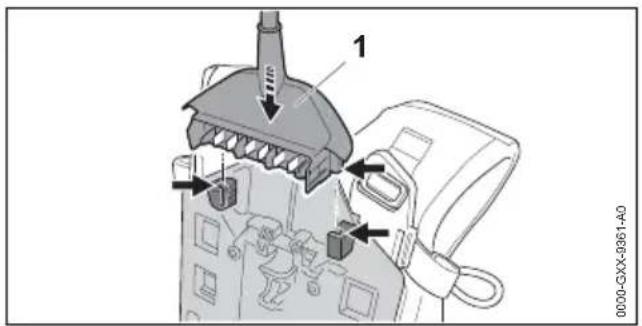

1 0000-GXX-9361-A0

▶ Colocar el enchufe (1).

2 3 0000-GXX-0360-A0

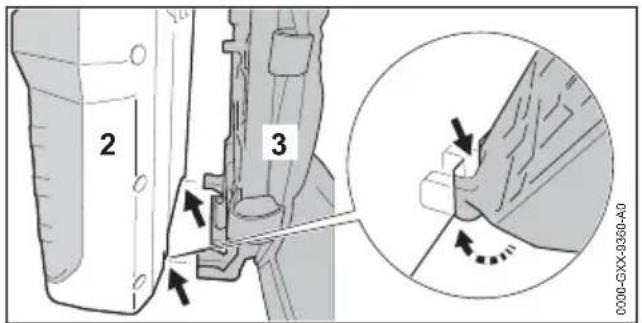

- Colocar la batería (2) en el sistema de transporte (3), de manera que las guías del sistema de transporte (3) encajen en los rebajes de la batería (2).

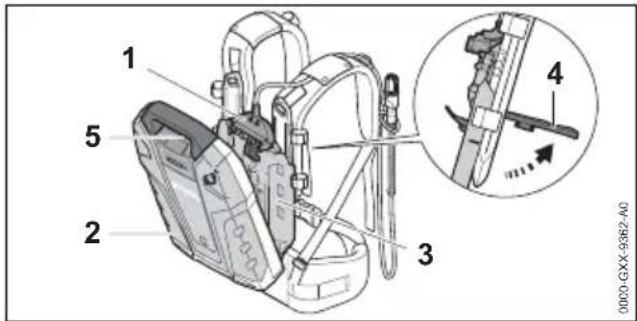

1 2 3 4 5 0000-GXX-9362-A0

▶ Levantar la palanca (4) y retenerla.
- Presionar el sistema de transporte (3) contra la batería (2) hasta que el enchufe (1) quede aplicado a la hembrilla (5).

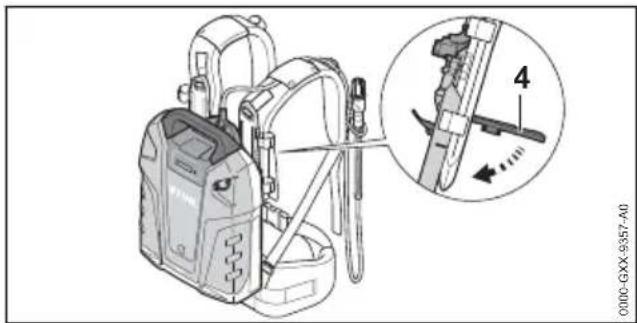

0000-GXX-9357-A0

▶ Oprimir la palanca (4) hacia abajo hasta que se oiga encastrar.

8.2.2 Desmontar la batería y el cable de conexión del sistema de transporte

▶ Levantar la palanca.
▶ Quitar la batería.
▶ Sacar el enchufe.

9 Ajustar la motoguadaña para el usuario

9.1 Ajustar el sistema de transporte a la estatura del usuario

El sistema de transporte se puede ajustar en función de la estatura del usuario a los niveles S, M o L.

1 2 2 0000-GXX-A271-A0

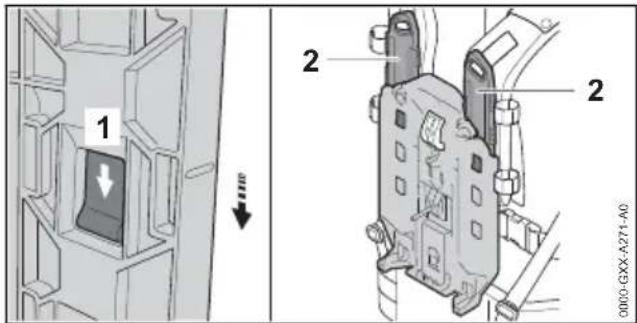

• Oprimir la corredera (1) y empujarla en el sentido de la flecha.
  ▶ Quitar el riel (2).

2 SI 3 4 2 2 0000-GXX-A272-A1

▶ Alinear la marcación (3) con la marcación (4) de manera que queden encajadas.
▶ Colocar el riel (2).
- Tirar del riel (2) en sentido contrario al de la flecha.

El riel (2) encaja con un clic.

▶ Ajustar el riel (2) en el mismo escalón en la correa para el hombro izquierdo y el derecho.

9.2 Tender el cable de conexión y ajustarlo

El cable de conexión se puede tender y ajustar en función de la estatura del usuario, los diferentes productos de batería y la aplicación.

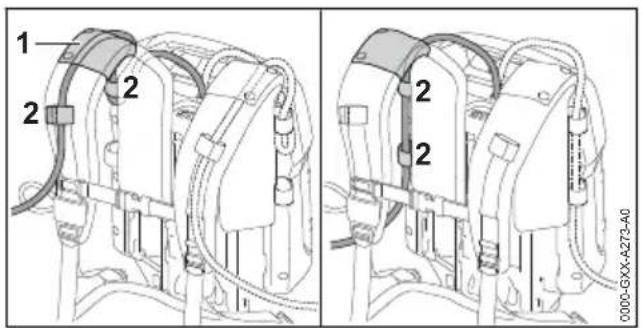

1 2 2 2 0000-GXX-AZ73-A0

El cable de conexión se puede fijar mediante la guía (1) del cinturón de transporte y las hebillas (2) o el lateral de la placa espaldar con las hebillas (2).

3 4 0000-GXX-A274-A0

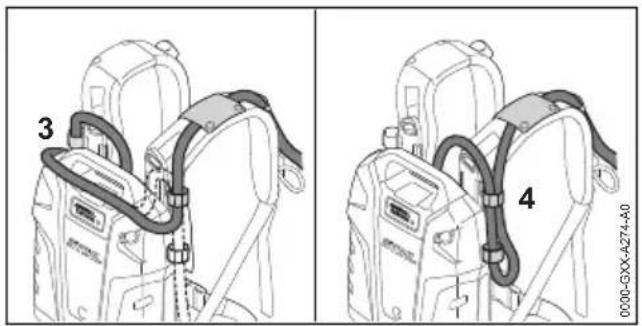

La longitud del cable de conexión se puede ajustar por medio de un lazo sobre la batería (3) o un lazo lateral (4).

▶ Tender el cable de conexión de manera que sea lo más corto posible, no se doble y no obstaculice el trabajo.

9.3 Ponerse y quitarse el cinturón

9.3.1 Ponerse el sistema de transporte y ajustarlo

▶ Ponerse la batería a la espalda.

1 2 0000-GXX-A275-A0

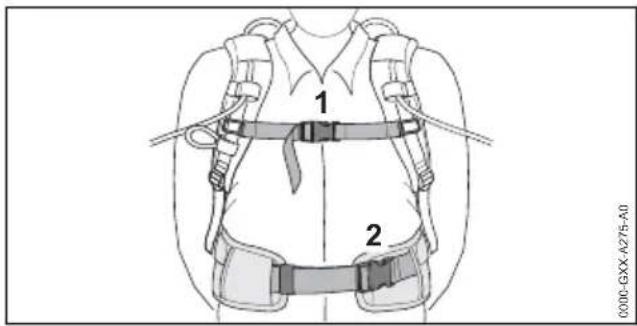

▶ Cerrar el cierre (2) del cinturón de caderas.
▶ Cerrar el cierre (1) del cinturón pectoral.

Tensar los cinturones hasta que el cinturón de caderas esté bien ajustado a estas y los acolchados a la espalda.
▶ Enhebrar el extremo del cinturón de caderas en las argollas (3 y 4).

9.3.2 Quitarse el sistema de porte

• Aflojar los cinturones.
• Abrir el cierre del cinturón pectoral y el de las caderas.
• Quitarse el acumulador de la espalda.

10 Comprobar el acumulador

10.1 Comprobar los LEDs y las señales acústicas

▶ Pulsar la tecla de la batería.
Los LEDs se iluminan en verde y suena usa señal acústica breve. Se indica el estado de carga.
▶ Si el LED derecho parpadea en verde y sue-nan seis señales largas, cargar el acumulador.
▶ Si los LEDs no se iluminan o parpadean o no suena la señal acústica, no utilizar la batería y acudir a un distribuidor especializado STIHL. La batería presenta una anomalía.

11 Trabajar con la batería español

11 Trabajar con la batería

11.1 Trabajar con el acumulador

A
B	2
C	3
D	4

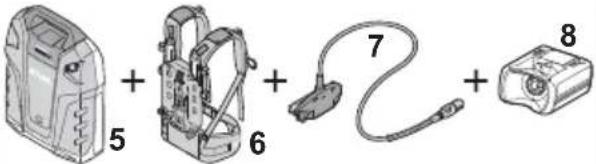

A: En el caso de suministrar energía al producto de acumulador con hembrilla (1):

Utilizar el acumulador (5), el sistema de porte (6) y el cable de conexión (7). El acumulador se lleva en el sistema de porte a la espalda.

B: En el caso de suministrar energía al producto de acumulador con cavidad para acumuladores STIHL AP (2):

Utilizar el acumulador (5), el sistema de porte (6), el cable de conexión (7) y el adaptador AP (8). El acumulador se lleva en el sistema de porte a la espalda.

C: En el caso de suministrar energía al producto de acumulador para acumuladores STIHL AR L (3):

Utilizar solo el acumulador (5). El acumulador se coloca directamente en el producto de acumulador.

D: En el caso de cargar el acumulador con un cargador (4):

Utilizar el acumulador (5), el cable de conexión (7) y el adaptador AP (8). El adaptador AP se coloca en el cargador.

12 Conectar y desconectar el acumulador

12.1 Conectar la batería a un producto de batería STIHL con hembrilla

- Conectar la batería tal y como se especifica en el manual de instrucciones del producto de batería.

12.2 Conectar el acumulador a un producto de STIHL con cavidad para un acumulador STIHL AP

1 2 3 4 0000-GXX-2830-A0

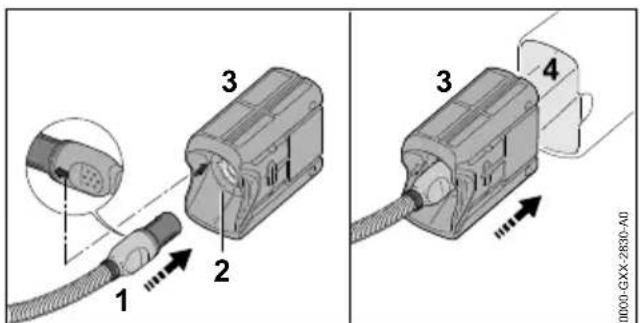

▶ Alinear el enchufe (1) del cable de conexión, de manera que la flecha del enchufe (1) del cable de conexión esté orientada hacia la flecha de la hembrilla (2) del adpatador AP (3).
- Insertar el enchufe (1) del cable de conexión en la hembrilla (2) del adaptador AP (3).
- Enchufar el adaptador AP (3) en la cavidad para el acumulador (4).

12.3 Conectar la batería a un producto de STIHL de batería para baterías STIHL AR L

- Conectar la batería tal y como se especifica en el manual de instrucciones del producto de batería.

12.4 Desacoplar la batería

▶ Desconectar el producto de batería.
▶ Si se utiliza un producto de batería con hembrilla, desacoplar la batería tal y como se describe en el manual de instrucciones del producto de batería
▶ Si se emplea el adaptador AP, sacar el adaptador AP de la cavidad para la batería.
- Si se utiliza un producto de batería para baterías STIHL AR L, desacoplar la batería tal y como se describe en el manual de instrucciones del producto de batería.

13 Después del trabajo

13.1 Después del trabajo

▶ Desconectar el producto de batería.
▶ Desacoplar la batería.
- Si la batería, el sistema de transporte, el cable de conexión o el adaptador AP están mojados, dejar secar la batería, el sistema de transporte, el cable de conexión y el adaptador AP.
- Limpiar la batería, el sistema de transporte, el cable de conexión y el adaptador AP.

14 Conectar el dispositivo USB y cargarlo

14.1 Conectar el dispositivo USB y cargarlo

1 STILL

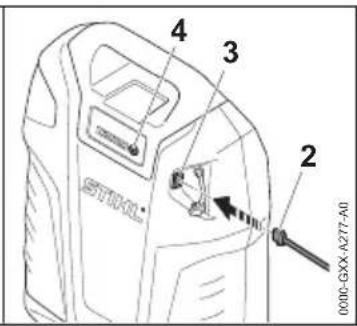

4 3 2 STIKL 0000-GXX-A277-A0

▶ Extraer el tapón (1).
- Insertar el enchufe (2) del cable USB en la hembrilla USB (3).
▶ Pulsar la tecla (4). El dispositivo USB se carga. Si no se carga el dispositivo USB, la corriente de carga de la que dispone la batería es demasiado baja, 20.1. El dispositivo USB no se puede cargar.

El cable USB se ha de desenchufar antes de trabajar. El tapón (1) protege la hembrilla USB (3) contra la humedad y la suciedad.

15 Transporte

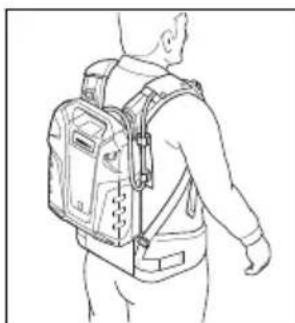

15.1 Transportar el acumulador

▶ Desconectar el producto de acumulador.
▶ Separar el acumulador.
▶ Asegurarse de que el acumulador se encuentre en un estado que permita trabajar con seguridad.

▶ Llevar el acumulador a la espalda o por el asa.
▶ Si se transporta el acumulador en un vehículo, asegurarlo de forma que no pueda moverse.
▶ Si se empaqueta el acumulador: empaquetarlo, de manera que no se pueda mover en el embalaje y asegurar el embalaje, de manera que no se pueda mover.

El acumulador está sujeto a los requisitos del transporte de mercancías peligrosas. El acumu-

16 Almacenamiento español

lador está clasificado como UN 3480 (baterías de iones de litio) y se ha comprobado según el manual de comprobaciones y criterios UN, parte III, capítulo 38.3.

Las disposiciones de transporte se indican en www.stihl.com/safety-data-sheets.

16 Almacenamiento

16.1 Guardar el acumulador

STIHL recomienda guardar el acumulador en un estado de carga de entre el 30 % y el 45 % (2 LED luciendo en verde).

• Guardar el acumulador, de manera que se cumplan las siguientes condiciones:
• El acumulador está fuera del alcance de los niños.
• El acumulador está limpio y seco.
• El acumulador está en un espacio cerrado.
• El acumulador está separado del producto.
• Si el acumulador se guarda en el cargador: retirar el enchufe y guardar el acumulador con un estado de carga de entre el 30 % y el 45 % (2 LEDs lucen en verde).
• El acumulador está en un rango de temperatura de entre -10 °C y 50 °C.

INDICACIÓN

■ Si el acumulador no se ha guardado de tal manera como se describe en este manual de instrucciones, el acumulador se puede descargar profundamente y, por ello, dañarse de forma irreparable.

- Cargar un acumulador que esté descargado antes de guardarlo. STIHL recomienda guardar el acumulador con un estado de carga entre el 30 % y el 45 % (2 LEDs lucen en verde).

- Guardar el acumulador separado del producto.

16.2 Guardar el sistema de transporte, el cable de conexión y el adaptador AP

• Guardar el sistema de transporte, el cable de conexión y el adaptador AP de manera que se cumplan estas condiciones:
• El sistema de transporte, el cable de conexión y el adaptador AP están fuera del alcance de los niños.
• El sistema de transporte, el cable de conexión y el adaptador AP están limpios y secos.

- La batería, el sistema de transporte o el adaptador AP no están colgados del cable de conexión.

17 Limpiar

17.1 Limpiar la batería, el sistema de transporte, el cable de conexión y el adaptador AP

- Limpiar la batería, el sistema de transporte, el cable de conexión y el adaptador AP con un paño húmedo.

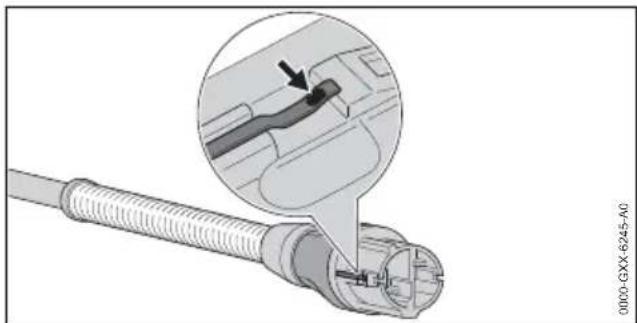

17.2 Limpiar las superficies de contacto del cable de conexión

Hay un vídeo disponible para este capítulo.

www.stihl.com/sxwjNw

- Sacar el enchufe del cable de conexión de la hembrilla o del adaptador AP.

1 1 1 0000-GXX-6041-A0

- Limpiar las superficies de contacto (1) con un paño seco.

- Si en las superficies de contacto se pueden observar decoloraciones (flecha): lijar la mancha con una lija P 600 hasta que brillen las superficies.

18 Mantenimiento y reparación

18.1 Realizar el mantenimiento y la reparación de la batería, el sistema de transporte, el cable de conexión y el adaptador AP

La batería, el sistema de transporte, el cable de conexión y el adaptador AP no requieren mante-

19 Subsanar las perturbaciones

nimiento y no los puede reparar el propio usuario.

- Si la batería, el sistema de transporte, el cable de conexión o el adaptador AP están averiados o dañados, no utilizar la batería, el sistema de transporte, el cable de conexión o el adaptador AP y acudir a un distribuidor especializado STIHL.

19.1 Subsanar las averías del acumulador o del producto de acumulador

Avería LEDs y señales acústicas	Causa Remedio
El producto de acumulador no se pone en marcha al conectarlo o se desconecta durante el funcionamiento.	1 LED parpa-dea en verde y suenan 6 señales acústicas largas.	El estado de carga del acumulador es demasiado bajo.
	1 LED luce en rojo.	El acumulador está demasiado caliente o demasiado frío.
	3 LEDs parpa-dean en rojo.	El producto de acumulador presenta una anomalía.
	3 LEDs lucen en rojo.	El producto de acumulador está demasiado caliente.
	4 LEDs parpa-dean en rojo y suenan señales acústicas cortas que se suceden rápidamente.	Hay una avería en el acumulador.
	La conexión eléctrica entre el producto de acumulador y el acumulador está inter-rumpida.	Separar el acumulador y volver a conectarlo.Conectar el producto de acumulador.Si siguen parpadeando 4 LEDs en rojo y suenan señales acústicas cortas que se suceden rápidamente: no utilizar el acumulador, no transportarlo y acudir a un distribuidor especializado STIHL.
	El producto de acumulador o el acumulador están húmedos.	Separar el acumulador y volver a conectarlo.Si el producto de acumulador sigue sin ponerse en marcha al conectarlo o se desconecta durante el servicio: limpiar las superficies de contacto del cable de conexión.
El tiempo de funcionamiento del producto de acumulador es demasiado corto.	El acumulador no está completamente cargado.	Cargar el acumulador completamente tal como se describe en el manual de instrucciones de los cargadores STIHL AL 301, 301-4, 500.
Se ha sobrepasado la	vida útil del acumula-dor.	▸ Sustituir el acumulador.
El acumulador no se puede encontrar con la app de STIHL connec-ted.	La interfaz inalám-brica Bluetooth®en el acumulador o en el terminal móvil está desactivada.	▸ Activar la interfaz inalámbrica Bluetooth®en el acumulador o en el terminal móvil.
	La distancia entre el acumulador y el termin-al móvil es dema-siado grande.	▸ Reducir la distancia, 20.1.▸ Si sigue sin encontrarse el acumulador con la aplicación de STIHL connected, acudir a un distribuidor especializado STIHL.
Tras colocar el adaptador AP en el cargador no se inicia el proceso de carga.	1 LED luce en rojo.	El acumulador está demasiado caliente o demasiado frío.

19.2 Soporte del producto y ayuda para su uso

Acuda a su distribuidor especializado STIHL para obtener soporte del producto y ayuda para su uso.

Puede encontrar las posibilidades de contacto y más información en https://support.stihl.com o www.stihl.com.

20 Datos técnicos

20.1 Akku STIHL AR 2000 L, 3000 L

• Tecnología de acumulador: iones de litio
• Tensión: 36 V
• Capacidad en Ah: véase la placa de características
• Contenido de energía en Wh: véase la placa de características
• Margen de temperatura admisible para usarlo y guardarlo: - 10 °C hasta + 50 °C
• Peso

- AR 2000 L: 7,4 kg

- AR 3000 L: 9,5 kg

- Conexión USB: tipo de enchufe A

- BC1.2 (DCP)

- Tensión de salida: 5 V

- Corriente de carga máx.:1,5 A

• Interfaz inalámbrica Bluetooth®:
• Conexión de datos: Bluetooth® 4.2. El terminal móvil tiene que ser compatible con Bluetooth® Low Energy 4.0 y con Generic Access Profile (GAP).

• Banda de frecuencia: banda ISM 2,4 GHz

• Potencia máx. de transmisión emitida: 1 mW

• Alcance de la señal: aprox. 10 m. La potencia de la señal depende de las condiciones ambientales y del terminal móvil. El alcance puede variar enormemente en función de las condiciones externas, incluido el receptor utilizado. Dentro de espacios cerrados y a través de barreras metálicas (por ejemplo, paredes, estanterías, maletas) el alcance puede ser considerablemente inferior.
• Requerimientos al sistema operativo del terminal móvil: Android o iOS (en la versión actual o superior)

20.2 REACH

REACH designa una ordenanza CE para el registro, evaluación y homologación de productos químicos.

Para informaciones para cumplimentar la ordenanza REACH, véase www.stihl.com/reach.

21 Piezas de repuesto y accesorios

21.1 Piezas de repuesto y accesorios

STIHL Estos símbolos caracterizan las piezas de repuesto STIHL y los accesorios originales STIHL.

STIHL recomienda emplear piezas de repuesto STIHL y accesorios originales STIHL.

Las piezas de repuesto y los accesorios de fabricantes externos no pueden ser evaluados por STIHL en lo que respecta a su fiabilidad, seguridad y aptitud pese a una observación continua del mercado por lo que STIHL tampoco puede responsabilizarse de su aplicación.

Las piezas de repuesto y los accesorios originales STIHL se pueden adquirir en un distribuidor especializado STIHL.

22 Gestión de residuos

22.1 Desechar el acumulador, el sistema de transporte, el cable de conexión y el adaptador AP

La administración municipal o los distribuidores especializados STIHL ofrecen información sobre la gestión de residuos.

Una gestión indebida puede dañar la salud y el medio ambiente.

▶ Llevar los productos STIHL incluido el embalaje a un punto de recogida adecuado para el reciclado con arreglo a las prescripciones locales.
▶ No echarlos a la basura doméstica.

23 Declaración de conformidad UE

23.1 Akku STIHL AR 2000 L, AR 3000 L

Por la presente, ANDREAS STIHL AG & Co. KG declara que el tipo de sistema de radio 4871 – STIHL AR 2000 L, AR 3000 L corresponde a la directriz 2014/53/UE.

Se puede acceder al texto completo de la declaración de conformidad UE en la siguiente dirección de internet: www.stihl.com/conformity

24 Declaración de conformidad UKCA

24.1 Akku STIHL AR 2000 L, AR 3000 L

Por la presente declara ANDREAS STIHL AG & Co. KG, que el tipo de sistema de radio 4871 - STIHL AR 2000 L, AR 3000 L corresponde a las directrices vigentes.

Se puede acceder al texto completo de la declaración de conformidad en la siguiente dirección de internet: www.stihl.com/conformity

2.3 Símbolos no texto

3.2 Sistema de suporte

1 Sistema de suporte

- Evitar o contacto com o líquido.

- Porta USB: tipo de ficha A

- BC1.2 (DCP)

- corrente de carga máxima: 1,5 A

- Interface sem fios Bluetooth®:
