BRUKSANVISNING AL 501 STIHL

Innehållsförteckning

1 Förord.... 41

2 Information bruksanvisningen.... 41

3 Översikt....42

4 Säkerhetsanvisningar.... 42

5 Förbered laddaren.... 45

6 Montera laddare....45

7 Ladda batteriet och lampor.... 45

8 Transport....46

9 Förvaring....46

10 Rengöring.... 46

11 Underhåll och reparation....46

12 Felavhjälpning....47

13 Tekniska data....47

14 Reservdelar och tillbehör...... 47

15 Kassering.... 48

16 Adresser....48

1 Förord

Hej!

Tack för att du valt en produkt från STIHL. Vi utvecklar och tillverkar produkter av mycket hög kvalitet som uppfyller våra kunders behov. Därför är våra produkter mycket säkra även när de belastas mycket.

STIHL ger även en förstklassig service. Hos våra återförsäljare får du kompetent rådgivning och instruktioner samt tekniska råd.

STIHL strävar efter att arbeta på ett sätt som är så hållbart och ansvarsfullt mot naturen som möjligt. Denna bruksanvisning är till för att hjälpa dig att använda din STIHL produkt på ett säkert och miljövänligt sätt över lång tid.

Vi uppskattar ditt förtroende för oss och önskar dig lycka till med din STIHL-produkt.

Dr Nikolas Stihl

VIKTIGT! LÄS BRUKSANVISNINGEN INNAN DU ANVÄNDER PRODUKTEN OCH SPARA DEN.

2 Information bruksanvisningen

2.1 Kompletterande dokument

Följ lokala säkerhetsföreskrifter.

• Läs följande kompletterande dokument till den här bruksanvisningen, se till att du förstätt dem och spara dem:
• Bruksanvisningen till batteriet STIHL AR
• Säkerhetsföreskrifterna till STIHL AP-batteriet
  – Säkerhetsinformation för batteriet STIHL AK
• Säkerhetsföreskrifterna för batterier och produkter med inbyggda batterier från STIHL: www.stihl.com/safety-data-sheets

2.2 Varningar i texten

FARA

■ Varnar för faror som leder till allvarliga skador eller dödsfall.

Med åtgärderna kan man förhindra allvarliga skador eller dödsfall.

WARNING

■ Varnar för faror som kan leda till allvarliga skador eller dödsfall.

Med åtgärderna kan man förhindra allvarliga skador eller dödsfall.

OBS!

■ Varnar för faror som kan leda till materialskador.
Med åtgärderna kan man förhindra materia- lskador.

2.3 Symboler i texten

Denna symbol hänvisar till ett kapitel i denna bruksanvisning.

3 Översikt

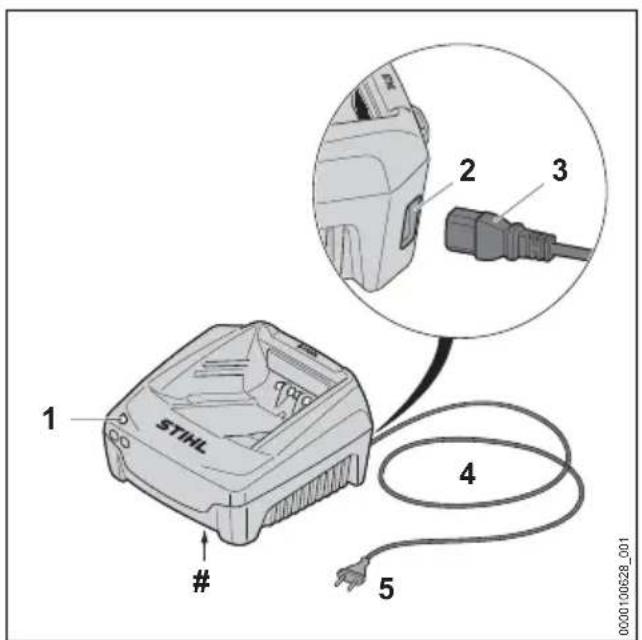

3.1 Laddare

1 STIHL # 2 3 4 5 0000100628_001

1 LED-lampa LED-lampan visar laddarens status.

2 Uttag (endast AL 501) Kontakten sätts in i uttaget.

# Typskylt med maskinens serienummer

3.2 Symboler

De här symbolerna kan finnas på laddaren och har följande innebörd:

Använd den elektriska utrustningen i ett stängt och torrt rum.

Släng inte produkten i hushållsavfallet.

Läs bruksanvisningen, se till att du har förstätt den och spara den.

Varningssymbolerna på laddaren har följande innebörd:

Följ säkerhetsföreskrifterna och vidta rätt åtgärder.

Läs bruksanvisningen och se till att du förstätt den, spara den för framtida bruk.

Skydda laddaren mot regn och fukt.

4.2 Avsedd användning

Laddarna STIHL AL 301 och AL 501 laddar batterierna STIHL AK, AP och AR.

▲ WARNING

■ Laddare och batterier som inte är godkända av STIHL kan orsaka brand och explosion. Detta kan orsaka allvarliga personskador eller dödsfall och sakskador kan uppstå.

▶ Ladda batterierna STIHL AK, AP och AR med laddaren STIHL AL 301 eller AL 501.

- Om laddaren inte används på avsett sätt kan det leda till allvarliga personskador, dödsfall eller materialskador.

- Använd laddaren enligt anvisningarna i bruksanvisningen.

4.3 Krav på användaren

WARNING

■ Användare som inte utbildats känner inte till farorna med laddaren. Användaren eller andra personer kan skadas allvarligt eller förolyckas.

- Läs bruksanvisningen, se till att du har förstått den och spara den.

- Om laddaren lämnas vidare till en annan person ska bruksanvisningen medfölja.

▶ Se till att användaren uppfyller följande krav:

- Användaren är utvilad.

4 Säkerhetsanvisningar svenska

• Användaren är i skick, både fysiskt, motoriskt och mentalt, att använda laddaren. Om användaren har nedsatt fysisk, sensorisk eller mental förmåga får användaren endast använda den under uppsikt eller efter instruktioner av en ansvarig person.
• Användaren kan inse och förutse ris-kerna med laddaren.
• Användaren är myndig eller utbildas i ett arbete under överinseende i enlighet med nationella bestämmelser.
• Användaren måste ha instruerats av en STIHL-återförsäljare eller en sakkunnig person innan denne använder laddaren för första gången.
• Användaren är inte påverkad av alkohol, medicin eller droger.

- Om något är oklart: Kontakta en STIHL-återförsäljare.

4.4 Arbetsområde och omgivning

▲ WARNING

■ Utomstående personer, barn och djur känner inte till farorna med laddaren och elektrisk ström. Utomstående personer, barn och djur kan skadas allvarligt eller dödas.

• Utomstående personer, barn och djur måste hållas på avständ.
  Se till att barn inte kommer åt att leka med laddaren.

■ Laddaren är inte vattenskyddad. Om man arbetar i regnig eller fuktig miljö kan det leda till en elektrisk stöt. Användaren kan skadas och laddaren kan gå sönder.

- Får inte användas i regn eller fuktig miljö.

■ Laddaren är inte skyddad mot påverkan från omgivningen. Laddaren kan börja brinna eller explodera om den utsätts för viss påverkan från omgivningen. Detta kan orsaka allvarliga personskador och materialskador.

• Förvara laddaren i ett stängt och torrt rum.
• Använd inte laddaren i brandfarlig eller explosiv miljö.
• Ställ inte laddaren på ett brandfarligt underlag.
• Använd inte och förvara inte laddaren utanför de angivna temperaturgränserna, 13.3.
  ■ Man kan snubbla på anslutningskabeln. Personer kan skadas och laddaren kan gå sönder.

Se till att anslutningskabeln ligger platt på golvet.

4.5 Säker användning

Laddaren är säker att använda när följande villkor är uppfyllda:

– Laddaren är oskadad.
– Laddaren är ren och torr.

▲ WARNING

- Vid icke-säker användning fungerar eventuellt inte komponenterna och säkerhetsanordningarna korrekt. Personer kan skadas allvarligt eller förolyckas.

• Använd bara en oskadad laddare.
• Om laddaren är smutsig eller blöt: Rengör laddaren och låt den torka.
  ▶ Modifiera inte laddaren.
• Stick inte in föremål i hålen på laddaren.
• Låt inte de elektriska kontakterna i laddaren komma i kontakt med metallföremål efter- som det kan leda till kortslutning.
• Öppna inte laddaren.
  ▶ Byt ut slitna eller skadade skyltar.
• Om något är oklart: Kontakta en STIHL-återförsäljare.

4.6 Ladda

▲ WARNING

■ Under laddningen kan det bildas lukt eller rök om laddaren är trasig eller defekt. Det kan leda till personskador eller materialskador.
▶ Dra ut kontakten ur eluttaget.
■ Laddaren kan överhettas och orsaka brand om värmen inte avleds korrekt. Det kan leda till allvarliga personskador, dödsfall eller materialskador.
▶ Täck inte över laddaren.

4.7 Elanslutning

Det kan uppstå kontakt med strömförande komponenter av följande orsaker:

• Anslutningskabeln eller förlängningskabeln är skadad.
• Anslutningskabelns eller förlängningskabelns kontakt är skadad.
  – Eluttaget är inte korrekt installerat.

FARA

- Kontakt med strömförande komponenter kan leda till elstöt. Användaren kan skadas allvarligt eller förolyckas.

- Kontrollera att anslutningskabeln, förlängningskabeln och kontakterna är oskadade.

Om anslutningskabeln eller förlängningskabeln är defekt eller skadad:

▶ Rör inte vid det skadade stället.
▶ Dra ut kontakten ur eluttaget.

• Berör endast anslutningskabel, förlängningskabel och kontakter med torra händer.
• Anslut anslutningskabelns eller förlängningskabelns elkontakt till ett korrekt installerat och säkrat eluttag med skyddskontakt.
• Anslut laddaren via en jordfelsbrytare (30 mA, 30 ms).

■ En skadad eller olämplig förlängningskabel kan orsaka elstötar. Personer kan skadas allvarligt eller förolyckas.

- Använd en förlängningskabel med rätt ledartvärsnitt, 13.2.

▲ WARNING

■ Under laddningen kan fel nätspänning eller fel nätfrekvens leda till överspänning i laddaren. Laddaren kan skadas.

- Kontrollera att elnätets nätspänning och nätfrekvens överensstämmer med uppgifterna på laddarens typskylt.

- Om laddaren ansluts till ett grenuttag kan elektriska kompontenter överbelastas under laddningen. De elektriska komponenterna kan överhettas och orsaka brand. Detta kan orsaka allvarliga personskador eller dödsfall och sakskador kan uppstå.

- Säkerställ att de maximala effektangivelserna på grenuttaget inte överskrids av effekten på typskylten för laddaren tillsammans med effekten hos alla övriga elektriska apparater som är anslutna till grenuttaget.

- En felaktigt dragen anslutningskabel och förlängningskabel kan skadas och man kan snubbla. Personer kan skadas och anslutningskabeln eller förlängningskabeln kan skadas.

• Dra och märk ut anslutningskabeln och förlängningskabeln så att ingen kan snubbla.
• Dra anslutningskabeln och förlängningskabeln så att de inte spänns eller fastnar.
• Dra anslutningskabeln och förlängningskabeln så att de inte kan skadas, vikas, krossas eller nötas.
• Skydda anslutningskabeln och förlängningskabeln från värme, olja och kemikalier.
• Dra anslutningskabeln och förlängningskabeln på ett torrt underlag.

■ Förlängningskabeln blir varm under arbetet. Om värmen inte kan avledas kan det leda till brand.

- Om en kabeltrumma används: Linda ut kabeltrumman helt.

• Om det finns elektriska ledningar och rör i väggen kan dessa skadas om laddaren monteras på väggen. Kontakt med elektriska ledningar kan leda till en elektrisk stöt. Detta kan orsaka allvarliga personskador och materialskador.
• Kontrollera att det inte finns några elektriska ledningar och rör i väggen på det avsedda stället.
• Om laddaren inte är monterad på väggen på det sätt som beskrivs i denna bruksanvisning kan laddaren eller batteriet falla ner eller så kan laddaren bli för het. Detta kan orsaka personskador och sakskador.
• Montera laddaren på ett sådant sätt på väggen som det beskrivs i denna bruksanvisning.
• Om laddaren monteras på väggen med batteriet isatt kan batteriet ramla ur laddaren. Detta kan orsaka personskador och sakskador.
• Montera först laddaren på väggen och sätt sedan in batteriet.

4.8 Transport

▲ WARNING

■ Laddaren kan välta eller röra sig under transporten. Det kan leda till personskador eller materialskador.

▶ Dra ut kontakten ur eluttaget.
▶ Ta ut batteriet.
- Säkra laddaren med spännremmar, remmar eller ett nät så att den inte kan falla eller komma i rörelse.

■ Bär inte laddaren i anslutningskabeln. Anslutningskabeln och laddaren kan gå sönder.

- Linda upp anslutningskabeln och fäst den i laddaren.

4.9 Förvaring

▲ WARNING

■ Barn förstår inte och kan inte bedöma farorna med laddaren. Barn kan skadas allvarligt eller dödas.

▶ Dra ur elkontakten.
▶ Förvara laddaren utom räckhåll för barn.

■ Laddaren är inte skyddad mot påverkan från omgivningen. Laddaren kan skadas om den utsätts för påverkan från omgivningen.

▶ Dra ur elkontakten.
- Om laddaren är varm: Låt laddaren svalna.
- Förvara laddaren på en ren och torr plats.
▶ Förvara laddaren i ett stängt rum.

- Förvara inte laddaren utanför de angivna temperaturgränserna, 13.3.

■ Bär inte laddaren i anslutningskabeln och låt den inte hänga i den. Anslutningskabeln och laddaren kan skadas.

▶ Grip tag i och håll laddaren i huset. Det finns ett handtag för att enkelt lyfta laddaren.
▶ Fäst laddaren på väggfästet.

4.10 Rengöring, underhåll och reparation

WARNING

■ Skarpa rengöringsmedel, rengöring med vattenstråle eller spetsiga föremål kan skada laddaren. Om laddaren inte rengörs korrekt slutar eventuellt komponenterna och säkerhetsanordningarna att fungera. Personer kan skadas allvarligt.
- Rengör laddaren enligt anvisningarna i den här bruksanvisningen.
- Om laddaren inte underhålls eller repareras korrekt, slutar eventuellt komponenterna och säkerhetsanordningarna att fungera. Personer kan skadas allvarligt eller förolyckas.
▶ Reparera inte laddaren själv.
■ Om anslutningskabeln är defekt eller trasig:
- Låt en STIHL-återförsäljare byta anslutningskabeln.

5 Förbered laddaren

5.1 Förbereda laddaren

Före varje användning måste följande steg utföras:

• Om anslutningskabeln är kan stickas in:
  ▶ Montera anslutningskabel, 6.1.
• Kontrollera att laddaren är säker att använda, 4.5.
  ▶ Rengör laddaren, 10.1.
• Om de här stegen inte kan utföras: Använd inte laddaren och uppsök en STIHL-återförsäljare.

6 Montera laddare

7 Ladda batteriet och lampor

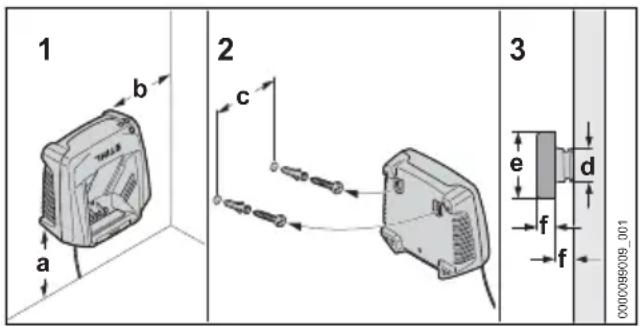

7.1 Montera laddaren på väggen

Laddaren kan monteras på en vägg.

1 b 2 c 3 e d f f 00000989009_001

- Montera laddaren på väggen enligt följande:

• Lämpligt fastsättningsmaterial används.
  – Laddaren är vågrät.

Bibehåll följande mått:

• a = minst 100 mm
• b = minst 100 mm
• c = 100 mm
• d = 4,5 mm
• e = 9 mm
• f = 2,5 mm

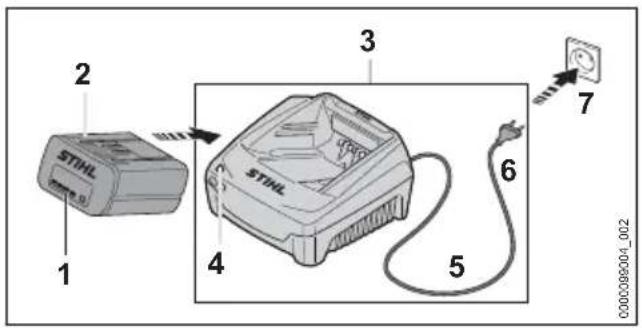

7.2 Ladda batteriet

Laddningstiden beror på olika faktorer som batteriets temperatur eller omgivningstemperaturen.

Följ de rekommenderade temperaturintervallen,

13.4, för optimal prestanda. Den faktiska laddningstiden kan avvika från den angivna laddningstiden. Laddningstiden anges på www.stihl.com/charging-times.

Om kontakten sitter i ett eluttag och batteriet sätts in i laddaren startar laddningen automatiskt. När batteriet är helt laddat stängs laddaren av automatiskt.

Batteriet och laddaren blir varma under laddningen.

Laddaren har en inbyggd fläkt som aktiveras och avaktiveras automatiskt under laddningen.

2 STIHL 1 3 STIHL 4 5 6 7 000089004_002

• Sätt i elkontakten (6) i ett eluttag (7) som du lätt kommer åt.
  Laddaren (3) gör ett självtest. Lampan (4) lyser grönt i ca 1 sekund och rött i ca 1 sekund.
  ▶ Dra anslutningskabeln (5).
• Sätt i batteriet (2) i laddarens (3) styrningar och tryck in det så långt det går. LED-lampan (4) lyser grönt. LED-lamporna (1) lyser grönt och batteriet (2) laddas.
• Om LED-lampan (4) och LED-lamporna (1) inte längre lyser: Batteriet (2) är helt laddat och kan tas ut ur laddaren (3)
• Om laddaren (3) inte längre ska användas: Dra ut elkontakten (6) ur eluttaget (7).

7.3 Lampa på laddaren

Lampan visar laddarens status.

Om lampan lyser grönt laddas batteriet.

- Om lampan blinkar rött: Åtgärda fel. Fel på laddaren.

8 Transport

8.1 Transportera laddaren

▶ Dra ut kontakten ur eluttaget.
▶ Ta ut batteriet.
- Linda upp anslutningskabeln och fäst den i laddaren.
- Om laddaren transporteras i ett fordon: Säkra laddaren med spännband, remmar eller ett nät så att den inte kan falla eller komma i rörelse.

9 Förvaring

9.1 Förvara laddaren

▶ Linda upp anslutningskabeln och fäst den i laddaren.
▶ Förvara laddaren enligt följande:
– Förvara laddaren utom räckhåll för barn.
- Se till att laddaren är ren och torr.
- Förvara laddaren i ett stängt rum.
- Låt inte laddaren hänga i anslutningskabeln eller i fästet (1) för anslutningskabeln.
- Förvara inte laddaren utanför angivna temperaturgränser, 13.3.

10 Rengöring

10.1 Rengör laddaren

▶ Dra ut kontakten ur eluttaget.
▶ Rengör laddaren med en fuktig trasa.
- Rengör ventilationsöppningarna med en pensel.
▶ Rengör laddarens elektriska kontakter med en pensel eller en mjuk borste.

11 Underhåll och reparation

11.1 Underhålla och reparera laddaren

Användaren kan inte underhålla och reparera laddaren själv.

• Om laddaren måste underhållas eller är defekt eller trasig: Kontakta en STIHL-återförsäljare.
• Om anslutningskabeln är defekt eller trasig:
• Om anslutningskabeln är kan stickas in: Byt anslutningskabeln.
• Om anslutningskabeln inte kan stickas in: Använd inte laddaren och låt anslutningskabeln bytas ut av en STIHL-återförsäljare.

12 Felavhjälpning

12.1 Åtgärda fel på laddaren

Fel LED-lampa på laddaren	Orsak Åtgärd
Batteriet laddas inte.	LED-lampan blinkar rött.	Elanslutningen mellan laddaren och batteriet har brutits.► Ta ut batteriet.► Rengör de elektriska kontakterna på laddaren.► Sätt i batteriet.
		Fel på laddaren. ► Använd inte laddaren och kontakta en STIHL-återförsäljare.
Laddaren genomför inget självtest.	LED-lam-pan lyser inte grönt i ca 1 sekund och rött i ca 1 sekund.	Elanslutningen till laddaren har brutits kor-tvarigt.► Dra ut kontakten ur eluttaget.► Vänta 1 minut.► Sätt i elkontakten i eluttaget.

13 Tekniska data

13.1 Laddare STIHL AL 301, AL 501

• Märkspänning: se typskylten
• Frekvens: se typskylten
• Märkeffekt: se typskylten
  – Laddström: se typskylten

Laddningstiderna anges på www.stihl.com/charging-times.

Om en förlängningskabel används måste dess ledningar ha åtminstone följande tvärsnitt, beroende på spänningen och längden på förlängningskabeln:

Om märkspänningen på typskylten är 220 V till 240 V:

• Upp till 20 m lång kabel: AWG 15 / 1,5 mm ^2
• 20 till 50 m lång kabel: AWG 13 / 2,5 mm ^2

Om märkspänningen på typskylten är 100 V till 127 V:

• Upp till 10 m lång kabel: AWG 14 / 2,0 mm ^2
  – 10 till 30 m lång kabel: AWG 12 / 3,5 mm ^2

13.3 Temperaturgränser

WARNING

■ Batteriet är inte skyddat mot all påverkan från omgivningen. Batteriet kan börja brinna eller explodera om det utsätts för viss påverkan från omgivningen. Personer kan skadas allvarligt och materiella skador kan uppstå.

▶ Batteriet får inte laddas i temperaturer under - 20 °C eller över + 50 °C.
▶ Förvara inte batteriet eller laddaren under -20 °C eller över + 70 °C.

13.4 Rekommenderade temperaturintervall

För att se till att batteriet och laddaren håller optimal prestanda, följ de rekommenderade temperaturintervallen:

• Laddning: + 5 °C till + 40 °C
• Förvaring: - 20 °C till + 50 °C

Om batteriet laddas eller förvaras utanför de rekommenderade temperaturintervallen kan prestandan försämras.

Om batteriet är vätt eller fuktigt ska du läta batteriet torka i minst 48 timmar i en temperatur över + 15 °C och under + 50 °C och i en luftfuktighet på under 70 %. Högre luftfuktighet kan förlänga torktiden.

13.5 REACH

REACH är en EG-förordning för registrering, bedömning och godkännande av kemikalier.

Information om REACH-direktivet finns på www.stihl.com/reach.

14 Reservdelar och tillbehör

14.1 Reservdelar och tillbehör

STIHL De här symbolerna kännetecknar STIHL-originaldelar och STIHL-origi-naltillbehör.

STIHL rekommenderar att du använder original- delar och tillbehör från STIHL.

Reservdelar och tillbehör från andra tillverkare kan inte utvärderas av STIHL i fråga om tillförlitlighet, säkerhet och lämplighet trots pågående marknadsobservation och STIHL kan inte ansvara för användningen av dem.

Originaldelar och tillbehör från STIHL kan köpas hos en STIHL-återförsäljare.

15 Kassering

15.1 Kassera laddaren

Information om avfallshantering finns inom kommunförvaltningen eller hos en STIHL-återförsäljare.

Icke fackmannamässig kassering kan skada häl- san och miljön.

• Avfallshantera STIHLs produkter, inklusive förpackningar, enligt lokala föreskrifter på därför avsedd återvinningsstation.
• Släng inte produkten i hushållsavfallet.

16 Adresser

www.stihl.com

Sisällysluettelo

- Bruk en skjøteledning med riktig lednings-tverrsnitt, 13.2.

▲ ADVARSEL

■ Under ladingen kan en feil nettspenning eller en feil nettfrekvens føre til en overspenning i ladeapparatet. Ladeapparatet kan bli skadd.
