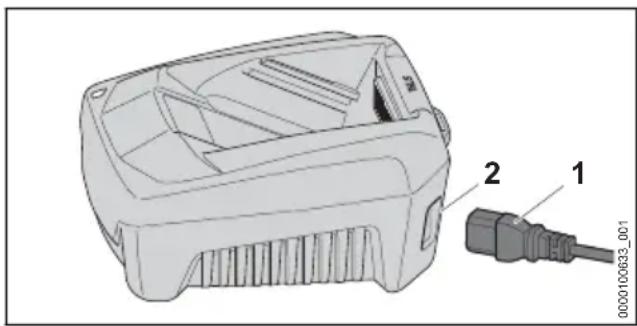

6.1 Montera anslutningskabel

13.2 Förlängningskablar

1 Forord.... 63
2 Oplysninger om denne brugsvejledning....64
3 Oversigt....64
4 Sikkerhedshenvisninger....64
5 Klargøring af opladeren.... 68
6 Samling af ladeapparatet.... 68
7 Opladning af batteriet og LED'er....68
8 Transport....69
9 Opbevaring.... 69
10 Rengøring.... 69
11 Vedligeholdelse og reparation.... 69
12 Afhjælpning af fejl.... 69
13 Tekniske data....70
14 Reservedele og tilbehør....70
15 Bortskaffelse.... 70
16 Adresser....70

1 Forord

Kære kunde

Vi er glade for, at du har valgt STIHL. Vi udvikler og producerer vores produkter i topkvalitet efter vores kunders behov. Dermed kan vi fremstille produkter med høj pålidelighed, selv ved ekstrem belastning.

STIHL står også for topkvalitet, når det drejer sig om service. Vores fagpersonale garanterer kompetent rådgivning og instruktion samt omfattende teknisk hjælp.

STIHL vedkender sig udtrykkeligt en bæredygtig og ansvarsfuld omgang med naturen. Denne brugsanvisning har til formål at hjælpe dig med at anvende dit STIHL-produkt med en lang leve-tid på en sikker og miljøvenlig måde.

Vi takker for din tillid og håber, at du får stor glæde af dit STIHL-produkt.

Nikolas Stihl

VIGTIGT! SKAL LÆSES F∅R BRUG OG OPBE-VARES.

2 Oplysninger om denne brugsvejledning

2.1 Gældende dokumenter

De lokale sikkerhedsforskrifter er gældende.

• Ud over denne brugsvejledning skal følgende dokumenter læses, forstås og opbevares:
• Brugsanvisning til batterierne STIHL AR
• Sikkerhedshenvisninger til batteriet STIHL AP
• Sikkerhedshenvisninger til batteriet STIHL AK
• Sikkerhedsinformationer til STIHL batterier og produkter med indbygget batteri: www.stihl.com/safety-data-sheets

2.2 Markering af advarselshenvisninger i teksten

FARE

■ Henvisningen gør opmærksom på farer, som medfører alvorlige kvæstelser eller død.

- De nævnte foranstaltninger kan medføre alvorlige kvæstelser eller død.

ADVARSEL

■ Henvisningen henviser til farer, som kan medføre alvorlige kvæstelser eller død.

- De nævnte foranstaltninger kan medføre alvorlige kvæstelser eller død.

BEMAERK

■ Henvisningen henviser til farer, som kan medføre materielle skader.

- De nævnte foranstaltninger kan forhindre materielle skader.

2.3 Symboler i teksten

Dette symbol henviser til et kapitel i denne brugsvejledning.

3 Oversigt

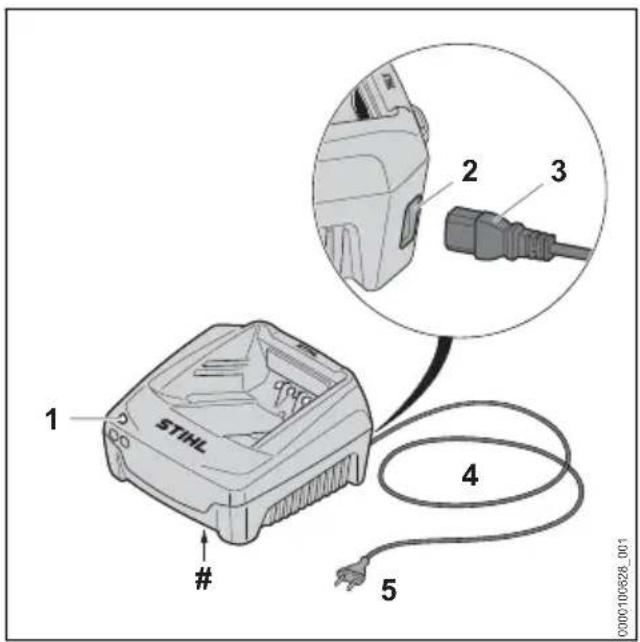

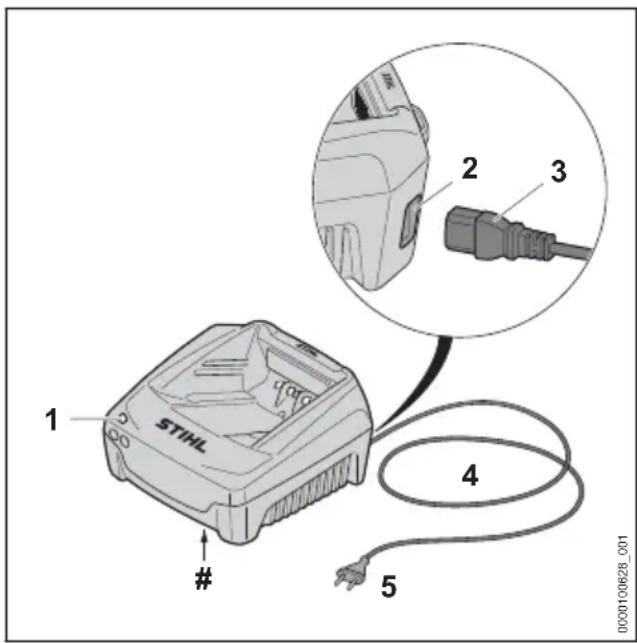

3.1 Ladeapparat

1 STIHL # 2 3 4 5 0000100628_001

1 LED LED'en viser ladeapparatets status.

2 Stikkontakt (kun AL 501) Stikkontakten er beregnet til at sætte stikket i.

3 Stik (kun AL 501) Stikket forbinder tilslutningsledningen med ladeapparatet.

4 Tilslutningsledning Tilslutningsledningen forbinder ladeapparatet med netstikket.

5 Netstik Netstikket forbinder tilslutningsledningen med en stikdåse.

# Ydelsesskilt med maskinnummer

3.2 Symboler

Det elektriske redskab skal anvendes i et lukket og tørt rum.

Produktet må ikke bortskaffes som husholdningsaffald.

Sørg for, at denne brugsvejledning læses, forstås og opbevares.

4 Sikkerhedshenvisninger

4.1 Advarselssymboler

Advarselssymbolerne på opladeren har følgende betydning:

Følg sikkerhedsanvisningerne og foranstaltningerne i disse.

Sørg for at læse, forstå og opbevare denne brugsvejledning.

Beskyt opladeren mod og fugtighed.

4.2 Tilsigtet anvendelse

Ladeapparaterne STIHL AL 301 og AL 501 lader batterierne STIHL AK, AP og AR.

▲ ADVARSEL

■ Ladeapparater og batterier, som ikke er godkendt af STIHL, kan forårsage brande og eksplosioner. Personer kan pådrage sig alvorlige kvæstelser eller udsættes for livsfare, og der kan opstå materielle skader.

▶ Ladeapparaterne STIHL AL 301 eller AL 501 lader batterierne STIHL AK, AP og AR.

■ Hvis ladeapparatet ikke anvendes i overensstemmelse med formålet, kan personer pådrage sig alvorlige kvæstelser eller udsættes for livsfare, og der kan opstå materielle skader.

- Anvend ladeapparatet, som det er beskrevet i denne brugsvejledning.

4.3 Krav til brugeren

▲ ADVARSEL

■ Brugere, der ikke er blevet instrueret, kan ikke genkende eller vurdere de farer, som ladeapparatet giver anledning til. Brugeren eller andre personer kan pådrage sig alvorlige kvæstelser eller udsættes for livsfare.

- Sørg for, at denne brugsvejledning læses, forstås og opbevares.

▶ Hvis ladeapparatet overdrages til en anden person: Lad brugsvejledningen følge med.

- Sørg for, at brugeren opfylder følgende krav:

- Brugeren er udhvilet.

- Brugeren er fysisk, sensorisk og mentalt i stand til at betjene ladeapparatet. Hvis brugeren har fysiske, sensoriske eller mentale begrænsninger, må brugeren kun arbejde med ladeapparatet under

opsyn eller efter anvisning fra en ansvarlig person.

• Brugeren kan genkende og vurdere de farer, som ladeapparatet giver anledning til.
• Brugeren er myndig, eller brugeren uddannes under opsyn til et erhverv efter nationale forskrifter.
• Brugeren har fået en instruktion fra en STIHL-forhandler eller en fagkyndig person, inden vedkommende anvender ladeapparatet første gang.
• Brugeren er ikke påvirket af alkohol, medicin eller stoffer.

- Kontakt en STIHL-forhandler, hvis du er i tvivl.

4.4 Arbejdsområde og omgivelser

▲ ADVARSEL

■ Uvedkommende personer, børn og dyr kan ikke genkende og vurdere farer ved ladeapparatet og den elektriske strøm. Uvedkommende personer, børn og dyr kan pådrage sig alvorlige kvæstelser eller udsættes for livsfare.

• Hold uvedkommende personer, børn og dyr væk.
• Sørg for, at børn ikke kan lege med ladeapparatet.

■ Ladeapparatet er ikke beskyttet mod vand. Hvis der arbejdes i regnvejr eller fugtige omgivelser, kan der opstå elektrisk stød. Brugeren kan blive kvæstet, og ladeapparatet kan blive beskadiget.

▶ Enheden må ikke anvendes i regn og fugtige omgivelser.

■ Ladeapparatet er ikke beskyttet mod alle påvirkninger fra omgivelserne. Hvis ladeapparatet udsættes for bestemte omgivelsespåvirkninger, kan der gå ild i ladeapparatet, eller den kan eksplodere. Personer kan pådrage sig alvorlige kvæstelser, og der kan opstå materielle skader.

• Anvend opladeren i et lukket og tørt rum
  ▶ Ladeapparatet må ikke anvendes i omgivelser, der er letantændelige eller eksplosive.
• Anvend ikke ladeapparatet på et letantændeligt underlag.
  ▶ Anvend og opbevar ikke ladeapparatet uden for de angivne temperaturgrænser, 13.3.

■ Personer kan snuble over tilslutningsledningen. Personer kan blive kvæstet, og ladeapparatet kan blive beskadiget.

dansk 4 Sikkerhedshenvisninger

- Før tilslutningsledningen fladt hen over gulvet.

4.5 Sikkerhedskonform tilstand

Opladeren er i en sikkerhedskonform tilstand, hvis følgende betingelser er opfyldt:

• Opladeren er ubeskadiget.
• Opladeren er ren og tør.

▲ ADVARSEL

■ I tilfælde af en ikke-sikkerhedskonform tilstand kan komponenterne ikke længere fungere korrekt, og sikkerhedsanordningerne kan sættes ud af kraft. Personer kan pådrage sig alvorlige kvæstelser eller udsættes for livsfare.

• Anvend en ubeskadiget oplader.
  ▶ Hvis opladeren er tilsmudset eller våd: Rengør opladeren, og lad den tørre.
  Der må ikke foretages ændringer ved opla- deren.
  Der må ikke stikkes genstande ind i opladerens åbninger.
• Opladerens elektriske kontakter må ikke forbindes og kortsluttes med metalliske genstande.
  ▶ Opladeren må ikke äbnes.
• Udskift slidte eller beskadigede informationsskilte.
  ▶ Hvis du er i tvivl: Kontakt en STIHL-for-handler.

4.6 Opladning

▲ ADVARSEL

■ Under opladningen kan en beskadiget eller defekt oplader lugte usædvanligt eller ryge. Personer kan blive kvæstet, og der kan opstå materielle skader.

- Træk netstikket ud af stikdåsen.

- Opladeren kan overophede i tilfælde af utilstrækkelig varmebortledning og være årsag til en brand. Personer kan blive alvorligt kvæstet eller dræbt, og der kan opstå materielle skader.

▶ Opladeren må ikke dækkes til.

4.7 Elektrisk tilslutning

- Tilslutningsledningen eller forlængerledningen er beskadiget.

- Tilslutningsledningens eller forlængerledningens netstik er beskadiget.

- Stikdåsen er ikke installeret korrekt.

FARE

■ Kontakt med strømførende komponenter kan medføre elektrisk stød. Brugeren kan pådrage sig alvorlige kvæstelser eller udsættes for livsfare.

- Kontrollér, at tilslutningsledningen, forlængerledningen og deres netstik ikke er beskadiget.

Hvis tilslutningsledningen eller forlængerledningen er defekt eller beskadiget:

- Træk netstikket ud af stikdåsen.

• Tilslutningsledningen, forlængerledningen og deres netstik må kun berøres med tørre hænder.
• Stik tilslutningsledningens eller forlængerledningens netstik ind i en korrekt installeret og afsikret stikdåse med beskyttelseskontakt.
• Tilslut ladeapparatet via en fejlstrømsafbryder (30 mA, 30 ms).

■ En beskadiget eller uegnet forlængerledning kan medføre elektrisk stød. Personer kan pådrage sig alvorlige kvæstelser eller udsættes for livsfare.

- Anvend en forlængerledning, der har det korrekte ledningstværsnit, 3.2.

▲ ADVARSEL

■ Under opladningen kan en forkert netspænding eller en forkert netfrekvens medføre overspænding i ladeapparatet. Ladeapparatet kan blive beskadiget.

- Kontrollér, at netspændingen og netfrekvensen i strømnettet stemmer overens med angivelserne på ladeapparatets effektskilt.

■ Hvis ladeapparatet tilsluttes en multistikdåse, kan elektriske komponenter blive overbelastet under opladning. De elektriske komponenter kan blive varme og være årsag til en brand. Personer kan pådrage sig alvorlige kvæstelser eller udsættes for livsfare, og der kan opstå materielle skader.

- Sørg for, at oplysningerne om den samlede effekt på multistikdåsen ikke overskrides i følge oplysningerne på ladeapparatets mærkeplade og alle elektriske enheder, der er tilsluttet multistikdåsen.

■ Hvis tilslutningsledningen og forlængerledningen er ført forkert, kan de blive beskadiget, og personer kan snuble over dem. Personer kan pådrage sig kvæstelser, og tilslutningslednin-

gen, eller forlængerledningen kan blive beskadiget.

• Tilslutningsledningen og forlængerledningen skal installeres og mærkes således, at ingen personer kan snuble over dem.
  Før tilslutningsledningen og forlængerledningen på en sådan måde, at de ikke bliver spændt ud eller viklet ind i hinanden.
• Tilslutningsledningen og forlængerledningen skal installeres således, at de ikke kan blive beskadiget, bukket, klemt eller gnide mod hinanden.
• Beskyt tilslutningsledningen og forlængerledningen mod varme, olie og kemikalier.
• Før tilslutningsledningen og forlængerledningen på et tørt underlag.

■ Forlængerledningen bliver varm under arbejdet. Der opstår brandfare, hvis varmen ikke kan bortledes.
- Hvis der anvendes en kabeltromle: Afvikl kabeltromlen fuldstændigt.
■ Hvis elektriske ledninger og rør er installeret i væggen, kan de tage skade, når ladeapparatet monteres på væggen. Kontakt med elledninger kan medføre strømstød. Personer kan pådrage sig alvorlige kvæstelser, og der kan opstå materielle skader.
- Kontrollér, at der på monteringsstedet ikke er installeret el-ledninger og rør i væggen.
■ Hvis ladeapparatet ikke er monteret på væggen som beskrevet i denne brugsvejledning, kan ladeapparatet eller batteriet falde ned, eller ladeapparatet kan blive for varmt. Personer kan pådrage sig kvæstelser, og der kan opstå materielle skader.
- Montér ladeapparatet på en væg, som det er beskrevet i brugsvejledningen.
■ Hvis ladeapparatet med isat batteri monteres på en væg, kan batteriet falde ud af ladeapparatet. Personer kan pådrage sig kvæstelser, og der kan opstå materielle skader.
Først skal ladeapparatet monteres på væggen, og derefter skal batteriet sættes i.

4.8 Transport

▲ ADVARSEL

■ Under transporten kan opladeren vælte eller flytte sig. Personer kan pådrage sig kvæstelser, og der kan opstå materielle skader.

• Træk netstikket ud af stikdåsen.
  ▶ Tag batteriet ud.
• Sikr opladeren med stropper, bælter eller et net, så den ikke kan vælte og ikke kan bevæge sig.

- Tilslutningsledningen er ikke beregnet til at bære opladere. Tilslutningsledningen og opladeren kan blive beskadiget.

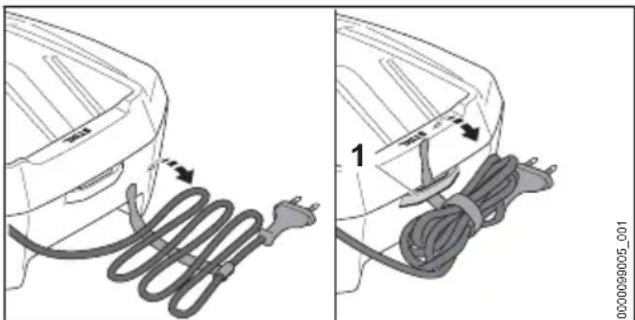

- Opvikl tilslutningsledningen, og fastgør den på opladeren.

4.9 Opbevaring

▲ ADVARSEL

■ Børn kan ikke genkende eller vurdere ladeapparatets farer. Børn kan pådrage sig alvorlige kvæstelser eller udsættes for livsfare.

• Træk netstikket ud.
• Opbevar ladeapparatet uden for børns rækkevidde.

■ Ladeapparatet er ikke beskyttet mod alle påvirkninger fra omgivelserne. Hvis ladeapparatet udsættes for bestemte omgivelsespåvirkninger, kan det blive beskadiget.

• Træk netstikket ud.
  ▶ Hvis ladeapparatet er varmt: Lad ladeapparatet køle af.
• Opbevar ladeapparatet rent og tørt.
  ▶ Opbevar ladeapparatet i et lukket rum.
  ▶ Opbevar ikke ladeapparatet uden for de angivne temperaturgrænser, 3.3.

- Tilslutningsledningen er ikke beregnet til at bære ladeapparatet eller hænge det op i. Tilslutningsledningen og ladeapparatet kan blive beskadiget.

Tag fat om ladeapparatet på huset, og hold det fast. Der findes en gribeåbning på ladeapparatet, så det er lettere at løfte ladeapparatet.
▶ Hæng ladeapparatet op på vægholderen.

- Aggressive rengøringsmidler, rengøring med højtryksrenser eller spidse genstande kan beskadige ladeapparatet. Hvis ladeapparatet ikke rengøres korrekt, er der risiko for, at komponenterne ikke længere fungerer korrekt, og at sikkerhedsanordningerne sættes ud af kraft. Personer kan pådrage sig alvorlige kvæstelser.

▶ Rengør ladeapparatet, som det er beskrevet i betjeningsvejledningen.

■ Hvis ladeapparatet ikke vedligeholdes eller repareres korrekt, er der risiko for, at komponenterne ikke længere fungerer korrekt, og at sikkerhedsanordningerne sættes ud af kraft.

Personer kan pådrage sig alvorlige kvæstelser eller udsættes for livsfare.

dansk 5 Klargøring af opladeren

- Du må ikke selv vedligeholde eller reparere ladeapparatet.

■ Hvis tilslutningsledningen er defekt eller beskadiget:

- Få tilslutningsledningen udskiftet hos en STIHL-forhandler.

5 Klargøring af opladeren

5.1 Klargøring af ladeapparatet

Udfør altid følgende trin, inden arbejdet påbegyndes:

▶ Hvis tilslutningsledningen kan sættes i:

▶ Montér tilslutningsledningen, 16.1.

- Kontrollér, at ladeapparatet har en sikker tilstand, 4.5.

▶ Rengør ladeapparatet, 10.1.

▶ Hvis trinene ikke kan udføres: Brug ikke ladeapparatet, og kontakt en STIHL forhandler.

6 Samling af ladeapparatet

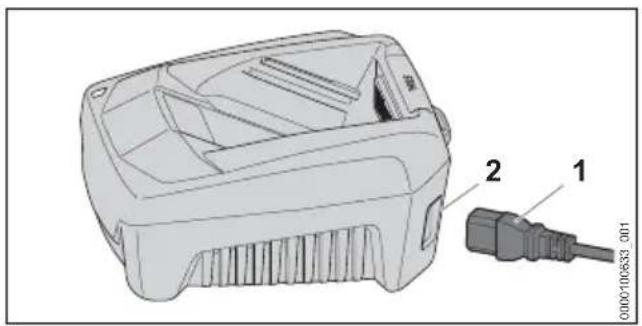

6.1 Montering af tilslutningsledning

▶ Hvis tilslutningsledningen kan sættes i: Stik (1) sættes ind i stikkontakten (2).

7 Opladning af batteriet og LED'er

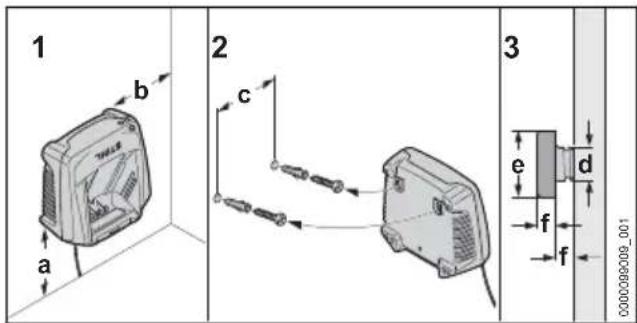

7.1 Montering af ladeapparatet på væg

Opladeren kan monteres på en væg.

1 b a 2 c 3 e d f f 000000000000_001

- Montér opladeren på en væg, sådan at følgende betingelser opfyldes:

- Egnet fastgørelsesmateriale er anvendt.

- Ladeapparatet skal være vandret. Følgende mål er overholdt:

- a = mindst 100 mm

- b = mindst 100 mm

- c = 100 mm

-d=4,5mm

- e = 9 mm

- f = 2,5 mm

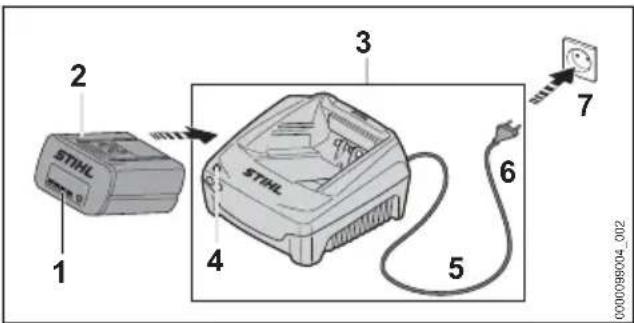

7.2 Opladning af batteriet

Opladningstiden afhænger af forskellige faktorer, f.eks. af batteriets temperatur eller af omgivelsernes temperatur. Overhold de anbefalede temperaturområder for at få en optimal ydeevne, 13.4. Den faktiske opladningstid kan afvige fra den angivne opladningstid. Opladningstiden er angivet på www.stihl.com/charging-times.

Hvis netstikket er sat ind i en stikdåse, og batteriet er sat ind i ladeapparatet, starter opladningen automatisk. Når batteriet er ladet helt op, slukker ladeapparatet automatisk.

Batteriet og ladeapparatet bliver varme under opladningen.

Ladeapparatet har en indbygget ventilator, som tænder og slukker automatisk under opladningen.

2 STIHL 1 3 STIHL 4 5 6 7 0000098004_002

▶ Sæt netstikket (6) i en stikdåse (7), der er god adgang til.

Ladeapparatet (3) udfører en selvtest.

LED'en (4) lyser grønt i ca. 1 sekund og rødt i ca. 1 sekund.

▶ Før tilslutningsledningen (5).

▶ Sæt batteriet (2) i ladeapparatets føringer (3), og tryk det i indtil anslag.

LED'en (4) lyser grønt. LED'erne (1) lyser grønt, og batteriet (2) lades op.

▶ Hvis LED'en (4) og LED'erne (1) ikke længere lyser: Batteriet (2) er fuldt opladet, og kan tages ud af ladeapparatet (3).

▶ Hvis ladeapparatet (3) ikke længere anvendes: Træk netstikket (6) ud af stikdåsen (7).

7.3 LED på opladeren

LED'en viser opladerens status.

Hvis LED'en lyser grønt, bliver batteriet ladet op.

▶ Hvis LED'en lyser rødt: Afhjælp fejlene.
Der er en fejl i opladeren.

8 Transport

8.1 Transportér ladeapparatet

• Træk netstikket ud af stikdåsen.
  ▶ Tag batteriet ud.
  ▶ Rul tilslutningsledningen op, og fastgør den på ladeapparatet.
  Hvis ladeapparatet transporteres i et køretøj: Sikr ladeapparatet med stropper, bælter eller et net, så det ikke kan vælte og ikke kan bevæge sig.

9 Opbevaring

9.1 Opbevaring af ladeapparatet

- Træk netstikket ud af stikdåsen.

▶ Rul tilslutningsledningen op, og fastgør den på ladeapparatet.
- Opbevar ladeapparatet, så følgende betingelser opfyldes:
- Ladeapparatet er uden for børns række-vidde.

12 Afhjælpning af fejl

12.1 Afhjælpning af fejl i ladeapparatet

• Ladeapparatet er ren og tør.
• Ladeapparatet befinder sig i et lukket rum.
• Ladeapparatet er ikke hængt op i tilslutningsledningen eller på holderen (1) til tilslutningsledningen.
• Ladeapparatet opbevares ikke uden for de angivne temperaturgrænser, 13.3.

10 Rengøring

10.1 Rengøring af ladeapparatet

• Træk netstikket ud af stikdåsen.
  ▶ Rengør ladeapparatet med en fugtig klud.
  ▶ Rengør ventilationsslidserne med en børste.
  ▶ Rengør ladeapparatets elektriske kontakter med en pensel eller en blød børste.

Brugeren kan ikke selv vedligeholde og reparere ladeapparatet.

▶ Hvis ladeapparatet skal vedligeholdes eller er defekt eller beskadiget: Kontakt en STIHL-for-handler.
▶ Hvis tilslutningsledningen er defekt eller beskadiget:
▶ Hvis tilslutningsledningen kan sættes i: Udskift tilslutningsledningen.
▶ Hvis tilslutningsledningen ikke kan sættes i: Ladeapparatet må ikke anvendes. Få tilslutningsledningen udskiftet hos en STIHL-for-handler.

Fejl LED på ladeap-paratet	Årsag Afhjælpning
Batteriet lades ikke op.	LED'en blinker rødt.	Den elektriske forbindelse mellem ladeapparatet og batteriet er afbrudt.
		Der er en fejl i ladeapparatet.
Ladeapparatet udfører ikke nogen selvtest.	LED'en lyser ikke grønt i ca. 1 sekund og rødt i ca. 1 sekund.	Den elektriske forbindelse til ladeapparatet blev kort afbrudt.

13 Tekniske data

13.1 Ladeapparat STIHL AL 301, AL 501

• Mærkespænding: se effektskilt
• Frekvens: se effektskilt
  – Nominel effekt: se effektskilt
  – Ladestrøm: se effektskilt

Opladningstiderne er angivet på www.stihl.com/charging-times.

13.2 Forlængerledninger

Hvis der anvendes en forlængerledning, skal dennes ledere mindst have følgende tværsnit afhængigt af spændingen og forlængerledningens længde:

Hvis den nominelle spænding på effektskiltet er mellem 220 V og 240 V:

• Ledningslængde op til 20 m: AWG 15/1,5 mm ^2
• Ledningslængde 20 m til 50 m: AWG 13 / 2,5 mm ^2

Hvis den nominelle spænding på effektskiltet er mellem 100 V og 127 V:

• Ledningslængde op til 10 m: AWG 14/2,0 mm ^2
• Ledningslængde 10 m til 30 m: AWG 12 / 3,5 mm ^2

13.3 Temperaturgrænser

ADVARSEL

■ Batteriet er ikke beskyttet mod alle påvirkninger fra omgivelserne. Hvis batteriet udsættes for bestemte omgivelsespåvirkninger, kan der gå ild i det, eller det kan eksplodere. Personer kan pådrage sig alvorlige kvæstelser, og der kan opstå materielle skader.

Overhold følgende temperaturområder af hensyn til en optimal ydeevne i batteriet og ladeapparatet:

• Opladning: + 5 °C til + 40 °C
• Opbevaring: - 20 °C til + 50 °C

Hvis batteriet oplades eller opbevares uden for de anbefalede temperaturområder, kan ydeevnen være reduceret.

Hvis batteriet er vådt eller fugtigt, skal du lade batteriet tørre i mindst 48 timer ved over + 15 °C

og under + 50 °C og ved under 70 % luftfugtighed. Højere luftfugtighed kan føre til længere tørretid.

13.5 REACH

REACH betegner en EF-forordning til registrering, vurdering og godkendelse af kemikalier.

Informationer om overholdelse af REACH-forordningen kan findes på www.stihl.com/reach.

Reservedele og tilbehør fra andre producenter kan ikke vurderes af STIHL med hensyn til påli-delighed og sikkerhed samt egnethed på trods af løbende markedsovervågning, og STIHL kan heller ikke give garanti for deres anvendelse.

15.1 Bortskaffelse af ladeapparatet

Der kan findes informationer om bortskaffelse hos de lokale myndigheder eller en STIHL-for-handler.

Ukorrekt bortskaffelse kan være sundhedsskadeligt og belaste miljøet.

▶ STIHL-produkter inklusive emballage skal overdrages til et egnet indsamlingssted til genbrug i henhold til gældende lokale regler.
- Må ikke bortskaffes som husholdningsaffald.

16 Adresser

www.stihl.com

Innholdsfortegnelse

Dette symbolet henviser til et kapittel i denne bruksanvisningen.

3 Oversikt

3.1 Ladeapparat

1 STIHL # 2 3 4 5 0000100828_001

Pluggen kobler tilkoblingsledningen til ladeapparatet.

4 Tilkoblingsledning

Tilkoblingsledningen forbinder ladeapparatet med nettpluggen.

5 Nettplugg

Nettpluggen forbinder tilkoblingsledningen med en stikkontakt.

# Typeskilt med maskinnummer

3.2 Symboler

Symbolene kan stå på ladeapparatet og har følgende betydning:

Bruk det elektriske apparatet i et lukket og tørt rom.

Produktet må ikke kasseres med husholdningsavfallet.

Følg sikkerhetsanvisningene og deres tiltak.

- Lad batteriene STIHL AK, AP og AR med ladeapparatene STIHL AL 301 eller AL 501.

• Ladeapparatet er uskadd.
• Ladeapparatet er rent og tørt.

▲ ADVARSEL

• Tilkoblingsledningen eller skjøteledningen er skadet.
• Nettpluggen til tilkoblingsledningen eller skjøteledningen er skadet.
• Stikkontakten er ikke riktig installert.

▲ FARE

▶ Forsikre deg om at tilkoblingsledningen og nettpluggene er uskadet.

Hvis tilkoblingsledningen eller skjøteledningen er defekt eller skadet:

• Skadde punkter må ikke berøres.

• Trekk nettpluggen ut av stikkontakten.

• Ta på tilkoblingsledningen, skjøteledningen og de tilhørende nettpluggene med tørre hender.

• Sett nettpluggen på tilkoblingsledningen eller skjøteledningen inn i en korrekt installert og sikret stikkontakt med jording.
• Koble til ladeapparatet via en jordfeilbryter med maksimalt (30 mA, 30 ms) utløserstrøm.

- Tilkoblingsledningen er ikke beregnetq til å bære ladeapparatet med. Tilkoblingsledningen og ladeapparatet kan skades.

- Vikle opp tilkoblingsledningen og fest den på ladeapparatet.

4.9 Oppbevaring

▲ ADVARSEL

- Tilkoblingsledningen er ikke beregnet til å bære eller henge ladeapparatet med. Tilkoblingsledningen og ladeapparatet kan skades.

6.1 Montere tilkoblingsledningen

▶ Hvis LEDen blinker rødt: Utbedre feilen. Det er en feil i ladeapparatet.

8 Transport

8.1 Transportere ladeapparatet

▶ Hvis tilkoblingsledningen er defekt eller ska- det:

▶ Hvis tilkoblingsledningen er pluggbar: Skift ut tilkoblingsledningen.

▶ Hvis tilkoblingsledningen ikke er pluggbar: Ikke bruk ladeapparatet og la en STIHL fagforhandler bytte tilkoblingsledningen.

12 Utbedre feil

12.1 Løse feil ved ladeapparatet

Hvis den nominelle spenningen på typeskiltet er 220 V til 240 V:

Hvis den nominelle spenningen på typeskiltet er 100 V til 127 V:

STIHL Disse symbolene identifiserer STIHL reservedeler og originalt STIHL tilbehør.

Upassende avfallshåndtering kan være skadelig for helse og miljø.

česky 16 Adresser

▶ STIHL-produkter, inkludert emballasje, tilføres en egnet gjenvinningsstasjon i samsvar med lokale forskrifter.
- Må ikke kasseres med husholdningsavfallet.

16 Adresser

www.stihl.com

Obsah
