HASZNÁLATI ÚTMUTATÓ AL 501 STIHL
85 - 93 Használati utasítás
1 Előszó.... 85
2 Erre a használati útmutatóra vonatkozó információk....86
3 Áttekintés.... 86
4 Biztonsági tudnivalók.... 87
5 A töltőkészülék használatra késszé tétele 90
6 Töltőkészülék összeszerelése.... 90
7 Akku töltés és LED-ek....90
8 Szállítás.... 91
9 Tárolás.... 91
10 Tisztítás....91
11 Karbantartás és javítás.... 91
12 Hibaelhárítás....92
13 Műszaki adatok.... 92
14 Pótalkatrészek és tartozékok.... 93
15 Ártalmatlanítás.... 93
16 Címek....93
1 Előszó
Tisztelt Vásárlónk!
Örömünkre szolgál, hogy STIHL-termék mellett döntött. Termékeink fejlesztése és gyártása csúcsminőségben történik, ügyfeleink szükségleteinek megfelelően. Így magas megbízhatóságú termékek jönnek létre, amelyek az extrém igénybevétel próbáját is kiállják.
A STIHL a szervizelés terén is csúcsminőséget nyújt Önnek. Márkaszervizeink szakértő tanácsadást és betanítást, valamint átfogó műszaki segítséget nyújtanak.
A STIHL elkötelezett a környezettel szembeni fenntartható és felelősségteljes eljárások mellett. A jelen használati utasítás támogatást ad, hogy Ön biztonságos és környezetbarát módon használhassa STIHL-termékét, annak hosszú élettartamán keresztül.
Köszönjük bizalmát és sok örömet kívánunk a STIHL-termék használatához.
Dr. Nikolas Stihl
FONTOS! HASZNÁLAT ELŐTT OLVASSA EL, ÉS ÓRIZZE MEG.
2 Erre a használati útmutatóra vonatkozó információk
2.1 Érvényes dokumentumok
A helyi biztonsági előírások érvényesek.
▶ Ezen a használati útmutatón kívül olvassa el, értse meg és őrizze meg a következő dokumentumokat:
– A STIHL AR akkumulátor használati útmutatója
- A STIHL AP akkumulátorra vonatkozó biztonsági előírások
- A STIHL AK akkumulátorra vonatkozó biztonsági előírások
- Beépített akkumulátorral ellátott STIHL akkumulátorokra és termékekre vonatkozó biztonsági információk: www.stihl.com/safety-data-sheets
2.2 A figyelmeztetések jelölése a szövegben
VESZÉLY
■ Olyan veszélyekre utal, amelyek súlyos sérüléseket vagy halált okozhatnak.
▶ A megnevezett intézkedésekkel súlyos sérülések vagy halál kerülhető el.
FIGYELMEZTETÉS
■ Olyan veszélyekre utal, amelyek súlyos sérüléseket vagy halált okozhatnak.
▶ A megnevezett intézkedésekkel súlyos sérülések vagy halál kerülhető el.
TUDNIVALÓ
■ Olyan veszélyekre utal, amelyek anyagi károkat okozhatnak.
▶ A megnevezett intézkedésekkel anyagi károk kerülhetők el.
2.3 Szimbólumok a szövegben
Ez a szimbólum e használati útmutató egyik fejezetére utal.
3 Áttekintés

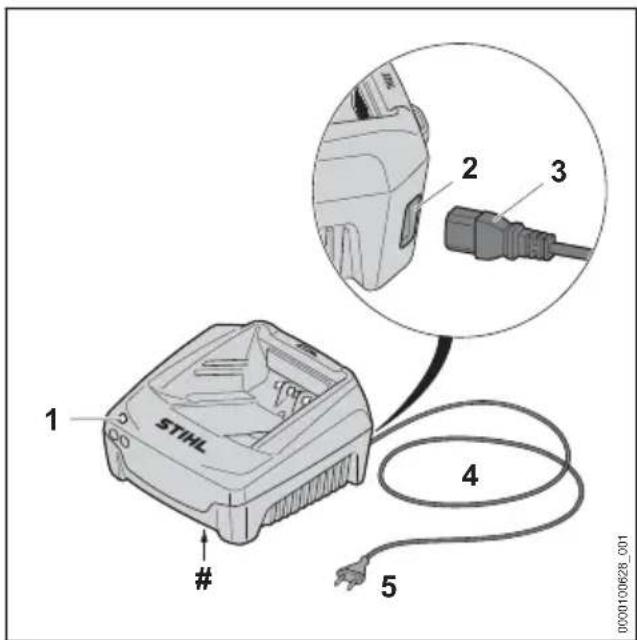

3.1 Töltőkészülék
2 Hüvely (csak AL 501) A hüvely a csatlakozódugó bedugására szolgál.
3 Dugasz (csak AL 501) A dugasz köti össze a csatlakozóvezetéket a töltőkészülékkel.
4 Csatlakozóvezeték A csatlakozóvezeték köti össze a töltőkészüléket a hálózati csatlakozódugasszal.
5 Hálózati dugasz A hálózati dugasz köti össze a csatlakozóvezetéket a konnektorral.
# Teljesítménytábla a gépszámmal
3.2 Szimbólumok
A szimbólumok a töltőkészüléken lehetnek fel- tüntetve és a következőket jelentik:
Az elektromos készüléket zárt és száraz helyiségben működtesse.
A terméket ne dobja a háztartási szemétbe.
Olvassa el, értse meg, és tartsa meg a használati utasítást.
4 Biztonsági tudnivalók
4.1 Figyelmeztető szimbólumok
A töltőkészüléken lévő figyelmeztető szimbólu- mok jelentése:
Tartsa be a biztonsági utasításokat és azok intézkedéseit.
Olvassa el, értse meg és örizze meg a használati útmutatót.
Óvja a töltőkészüléket az esőtől és a nedvességtől.
4.2 Rendeltetésszerű használat
A STIHL AL 301 és AL 501 töltőkészülékek STIHL AK és AP és AR akkumulátorokat töltenek.
⚠ FIGYELMEZTETÉS
■ A STIHL által nem engedélyezett töltőkészülékek és akkumulátorok tűzvészeket és robbanásokat okozhatnak. Súlyos, akár halálos személyi sérülések következhetnek be, és anyagi károk keletkezhetnek.
▶ A STIHL AK, AP vagy AR akkumulátorokat STIHL AL 301 vagy 501 töltőkészülékkel töltse.
■ Amennyiben a töltőkészüléket nem rendeltetés szerint használják, súlyos vagy halálos személyi sérülések és anyagi károk keletkezhetnek.
▶ A töltőkészüléket a jelen használati utasításban leírt módon használja.
4.3 A felhasználóval szemben támasztott követelmények
⚠ FIGYELMEZTETÉS
A felhasználók betanítás nélkül nem tudják a töltőkészülék veszélyeit felismerni vagy felbecsülni. A felhasználó vagy más személyek súlyos személyi sérüléseket szenvedhetnek el vagy meg is halhatnak.
- Olvassa el, értse meg, és tartsa meg a használati utasítást.
- Amennyiben a töltőkészüléket továbbadja más személynek: Adja át vele együtt a használati utasítást is.
- Bizonyosodjon meg arról, hogy a felhasználó megfelel a következő követelményeknek:
– A felhasználó kipihent.
- A felhasználó fizikailag, érzékszervileg és szellemi képességeinél fogva képes a töltőkészüléket kezelni. Amennyiben a felhasználó fizikai, érzékszervi vagy szellemi képességeinél fogva korlátozottan képes erre, a felhasználó csak felügyelet mellett vagy egy felelős személy utasításai szerint dolgozhat a berendezéssel.
– A felhasználó képes felismerni és felbecsülni a töltőkészülék veszélyeit.
- A felhasználó nagykorú vagy a felhasználó a nemzeti jogszabályok szerint felügyelet mellett képzést fog kapni a szakmára.
- A felhasználó részesült STIHL márkaszerviz vagy szakember általi oktatásban, mielőtt először használná a töltőkészüléket.
– A felhasználó nem áll alkohol, orvosságok vagy drogok hatása alatt.
- Amennyiben bizonytalanságok merülnének fel: Forduljon STIHL márkaszervizhez.
4.4 Munkaterület és környezet
▲ FIGYELMEZTETÉS
A beavatatlan személyek, gyermekek és állatok nem tudják a töltőkészülék készülék és az elektromos áram veszélyeit felismerni és felbecsülni. A beavatatlan személyek, gyermekek és állatok súlyosan megsérülhetnek vagy meghalhatnak.
▶ A beavatatlan személyeket, gyermekeket és állatokat tartsa távol.
▶ Gondoskodjon róla, hogy a gyermekek ne tudjanak a töltőkészülékkel játszani.
A töltőkészülék nem vízálló. Amennyiben esőben vagy nedves környezetben dolgozik, áramütés következhet be. A kezelő megsérülhet és a töltőkészülék károsodhat.
▶ Ne működtesse esőben vagy nedves környezetben.
A töltőkészülék nincs védve az összes környezeti hatás ellen. Amennyiben a töltőkészüléket kitesszük bizonyos környezeti hatásoknak, a töltőkészülék tüzet foghat vagy felrobbanhat. Súlyos személyi sérülések és anyagi károk keletkezhetnek.
▶ A töltőkészüléket zárt és száraz helyiségben működtesse
▶ Ne használja a töltőkészüléket gyúlékony vagy robbanékony környezetben.
▶ Ne működtesse a töltőkészüléket gyúlékony alapzaton.
▶ Ne használja és ne tárolja a töltőkészüléket a megadott hőmérsékleti határértékeken kívül, 13.3.
■ Az emberek a csatlakozóvezetékben meg tudnak botlani. Személyi sérülések keletkezhetnek, és a töltőkészülék megrongálódhat.
▶ A csatlakozóvezetéket szorosan a talajhoz simítva fektesse le.
4.5 Biztonságos állapot
A töltőkészülék akkor van biztonságos állapotban, amikor a következő feltételek teljesülnek:
– A töltőkészülék sértetlen.
– A töltőkészülék tiszta és száraz.
⚠ FIGYELMEZTETÉS
■ Nem biztonságos állapotban az alkatrészek nem működnek megfelelően, és a biztonsági berendezések hatástalanná válnak. Súlyos vagy halálos személyi sérülések következhetnek be.
- Használjon sérülésmentes töltőkészüléket.
- Amennyiben a töltőkészülék bepiszkolódott vagy nedves: Tisztítsa meg és hagyja megszáradni a töltőkészüléket.
▶ Ne módosítsa a töltőkészüléket.
▶ Ne dugjon tárgyakat a töltőkészülék nyílásaiba.
▶ A töltőkészülék elektromos érintkezőit ne kösse össze fém tárgyakkal és ne zárja rövidre.
▶ A töltőkészüléket nem szabad felnyitni.
▶ Cserélje ki az elhasználódott vagy sérült figyelmeztető táblákat. - Amennyiben bizonytalanságok merülnének fel: Forduljon STIHL márkaszervizhez.
4.6 Töltés
⚠ FIGYELMEZTETÉS
■ Töltés közben egy sérült vagy hibás töltőkészülék szokatlan szagot vagy füstöt bocsáthat ki. Személyi sérülések és anyagi károk keletkezhetnek.
- A hálózati csatlakozót húzza ki a konnektor-ból.
■ A töltőkészülék elégtelen hőelvezetés esetén túlmelegedhet és tüzet okozhat. Súlyos személyi sérülések, vagy halál következhetnek be, és anyagi károk keletkezhetnek.
▶ Ne takarja le a töltőkészüléket.
4.7 Elektromos csatlakoztatás
Az áramvezető alkatrészekkel történő érintkezés a következő okokból jöhet létre:
– A csatlakozóvezeték vagy a hosszabbítóvezeték megsérült.
– A csatlakozóvezeték vagy a hosszabbítóvezeték hálózati csatlakozódugasza megsérült.
- A dugaszoló aljzat nincs megfelelően beszerelve.
⚠️ VESZÉLY
■ Az áramvezető alkatrészekkel való érintkezés áramütéshez vezethet. A felhasználó súlyos vagy halálos sérülést szenvedhet.
- Biztosítsa, hogy a csatlakozóvezeték, a hosszabbítóvezeték és a hálózati csatlakozódugasz sértetlen legyen.
Amennyiben a csatlakozóvezeték vagy a hosszabbítóvezeték megsérült:
▶ Ne érintse meg a sérülés helyét.
- Húzza ki a hálózati csatlakozódugót a konnektorból.
▶ A csatlakozóvezetéket, a hosszabbítóvezetéket és azok hálózati csatlakozóit csak száraz kézzel fogja meg.
▶ A csatlakozóvezeték hálózati csatlakozódugóját vagy a hosszabbítóvezetéket egy védővezetővel ellátott, megfelelően beszerelt és biztosított konnektorba dugja.
A töltőkészüléket kioldóáramos hibaáram-védőkapcsolóval (30 mA, 30 ms) csatlakoz-tassa.
■ A sérült vagy alkalmatlan hosszabbítóvezeték áramütést okozhat. Súlyos vagy halálos személyi sérülések következhetnek be.
- Megfelelő átmérőjű hosszabbítóvezetéket használjon, 3.2.
⚠ FIGYELMEZTETÉS
- Töltés közben egy nem megfelelő hálózati feszültség vagy frekvencia túlfeszültséget okozhat a töltőkészülékben. A töltőkészülék megrongálódhat.
Győződjön meg arról, hogy az elektromos hálózat hálózati feszültsége és hálózati frekvenciája megegyezik a töltőkészülék teljesítménytábláján lévő adatokkal.
■ Ha a töltő több aljzatú konnektorhoz van csatlakoztatva, a töltés során az elektromos alkatrészek túlterhelődhetnek. Az elektromos alkatrészek túlmelegedhetnek és tüzet okozhatnak. Súlyos, akár halálos személyi sérülések következhetnek be, és anyagi károk keletkezhetnek.
4 Biztonsági tudnivalók magyar
▶ Győződjön meg arról, hogy a többes aljzaton feltüntetett teljesítményadatokat a töltő teljesítménytábláján szereplő adatok és a többes aljzatra csatlakoztatott összes elektromos készülék összességében nem haladja meg.
A tévesen elhelyezett csatlakozóvezeték és hosszabbítóvezeték megsérülhet, és botlásveszélyt okoz. Személyi sérülések keletkezhetnek, és a csatlakozóvezeték vagy a hosszabbítóvezeték megrongálódhat.
▶ A csatlakozóvezetéket és a hosszabbítóvezetéket úgy vezesse el és úgy jelölje meg, hogy ne lehessen megbotlani bennük.
- Úgy fektesse le a csatlakozóvezetéket és a hosszabbítóvezetéket, hogy azok ne feszüljenek és ne gabalyodjanak össze.
▶ A csatlakozóvezetéket és a hosszabbítóvezetéket úgy helyezze el, hogy azok ne sérüljenek, ne törjenek meg, ne akadjanak be, és ne dörzsölődjenek.
- Védje a csatlakozóvezetéket és a hosszabbítóvezetéket forróság, olaj és vegyszerek ellen.
▶ A csatlakozóvezetéket és a hosszabbítóvezetéket száraz felületre fektesse.
■ Munka közben a hosszabbítóvezeték felme- legszik. Amennyiben a hő nem tud távozni, úgy tüzet okozhat.
- Ha kábeldobot használ: Teljesen tekercselje le a kábeldobot.
■ Ha elektromos vezetékek és csövek haladnak a falban, a töltőkészülék falra szerelése közben megsértheti ezeket. A elektromos vezetékekkel való érintkezés áramütéshez vezethet. Súlyos személyi sérülések és anyagi károk keletkezhetnek.
▶ Bizonyosodjon meg arról, hogy az arra a célra szánt helyen nem futnak elektromos vezetékek és csövek a falban.
- Amennyiben a töltőkészülék nem a jelen használati utasításban leírt módon van felszerelve a falra, a töltőkészülék vagy az akkumulátor leeshet vagy a töltőkészülék túlhevülhet. Személyi sérülések és anyagi károk keletkezhetnek.
▶ A töltőkészüléket a jelen használati utasításban leírt módon szerelje a falra.
■ Amennyiben behelyezett akkumulátorral sze-relik fel a falra a töltőkészüléket, az akkumulá-tor kieshet a töltőkészülékből. Személyi sérül-lések és anyagi károk keletkezhetnek.
▶ Először szerelje fel a falra a töltőkészüléket, és csak ezután tegye bele az akkumulátort.
4.8 Szállítás
▲ FIGYELMEZTETÉS
■ Szállítás közben a töltőkészülék felborulhat vagy mozoghat. Személyi sérülések és anyagi károk keletkezhetnek.
- Húzza ki a hálózati csatlakozódugót a konnektorból.
▶ Vegye ki az akkumulátort.
- Biztosítsa a töltőkészüléket feszítőhevederekkel, szíjjal vagy egy hálóval úgy, hogy ne tudjon felborulni vagy mozogni.
A csatlakozóvezeték nem alkalmas a töltőkészülék szállítására. A csatlakozóvezeték és a töltőkészülék megrongálódhat.

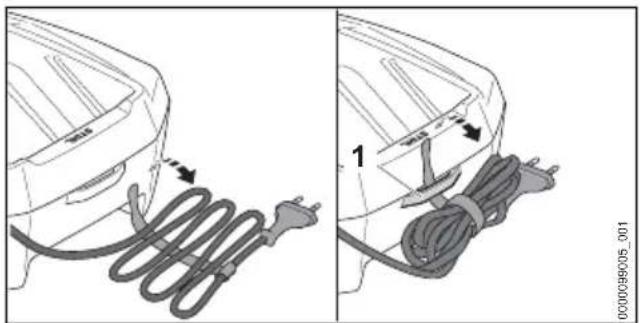

Csavarja fel a csatlakozóvezetéket és rögzítse a töltőkészüléken.
4.9 Tárolás
⚠ FIGYELMEZTETÉS
■ A gyermekek nem tudják a töltőkészülék veszélyeit felismerni és felbecsülni. A gyermekek súlyosan vagy halálosan megsérülhetnek.
▶ Húzza ki a hálózati csatlakozódugót.
▶ A töltőkészüléket gyermekek által nem hozzáférhető helyen kell tárolni.
A töltőkészülék nincs védve az összes környezeti hatás ellen. Amennyiben a töltőkészüléket kitesszük bizonyos környezeti hatásoknak, a töltőkészülék megrongálódhat.
▶ Húzza ki a hálózati csatlakozódugót.
- Amennyiben a töltőkészülék meleg: A töltőkészüléket hagyja lehűlni.
▶ A töltőkészüléket tisztán és szárazon tárolja.
▶ A töltőkészüléket zárt helyen tárolja.
▶ Ne tárolja a töltőkészüléket a megadott hőmérsékleti tartományokon kívül, 3.3.
A csatlakozóvezeték nem alkalmas a töltőkészülék szállítására vagy felakasztására. A csatlakozóvezeték és a töltőkészülék megrongálódhat.
A töltőkészüléket a házánál fogja és tartsa meg. A töltőkészülék könnyebb felemeléséhez a töltőkészüléken van egy fogantyúmélyedés.
▶ A töltőkészüléket a fali tartóra akassza fel.
4.10 Tisztítás, karbantartás és javítás
⚠ FIGYELMEZTETÉS
A dörzshatású tisztítószerek, a vízsugárral való tisztítás vagy a hegyes tárgyak megsérthetik a töltőkészüléket. Amennyiben a töltőkészüléket nem megfelelőképpen tisztítják, az alkatrészek nem működnek megfelelően és a biztonsági berendezések hatástalanná válnak. Súlyos személyi sérülések következhetnek be.
▶ A töltőkészüléket a jelen használati utasításban leírt módon tisztítsa.
■ Amennyiben a töltőkészüléket nem megfelelően tartják karban vagy javítják, az alkatrészek nem működnek megfelelően és a biztonsági berendezések hatástalanná válnak. Súlyos vagy halálos személyi sérülések következhetnek be.
- A töltőkészüléket ne tartsa karban vagy javítsa saját maga.
■ Amennyiben a csatlakozóvezeték hibás vagy megsérült:
▶ Cseréltesse ki a csatlakozóvezetéket STIHL márkaszervizben.
5 A töltőkészülék használatra késszé tétele
5.1 A töltőkészülék előkészítése használatra
Minden munkakezdés előtt a következő lépéseket kell megtenni:
▶ Ha a csatlakozóvezeték csatlakoztatható:
▶ Szerelje be a csatlakozóvezetéket, 6.1.
- Bizonyosodjon meg róla, hogy a töltőkészülék biztonságos állapotban van, 4.5.
▶ A töltökészülék tisztítása, 10.1.
- Amennyiben a lépéseket nem lehet foganatosítani: Ne használja a töltőkészüléket, és forduljon STIHL márkakereskedéshez.
6 Töltőkészülék összeszere- lése
6.1 Csatlakozóvezeték felszerelése
▶ Ha a csatakozóvezeték csatlakoztatható: dugja a csatlakozóvezeték dugaszát (2) a hüvelybe (1).
7 Akku töltés és LED-ek

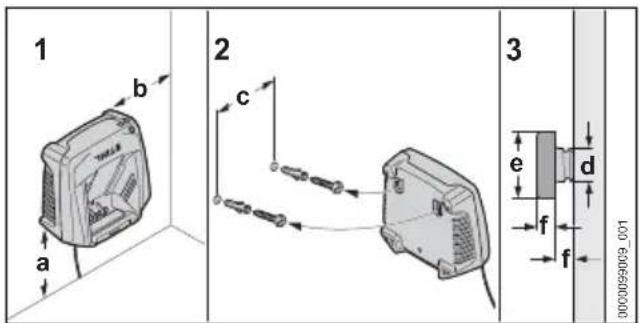

7.1 A töltőkészülék falra szerelése
A töltőkészülék falra szerelhető.
– A rögzítéshez megfelelő anyagot használnak.
- A töltőkészülék vízszintes.
A következő méreteket betartják:
- a = legalább 100 mm
- b = legalább 100 mm
- c = 100 mm
-d=4,5mm - e = 9 mm
- f = 2,5 mm

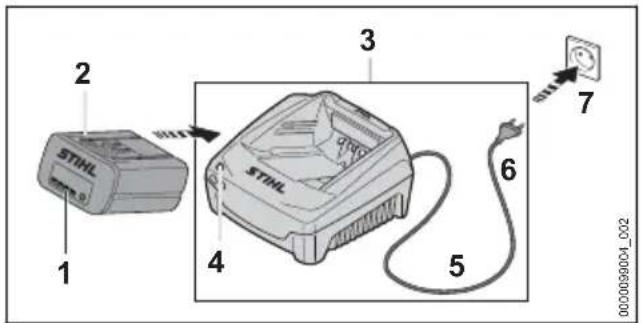

7.2 Akkumulátortöltés
A töltési idő különböző tényezőktől függ, pl. az akkumulátor hőmérsékletétől vagy a környezeti hőmérséklettől. Az optimális teljesítményért vegye figyelembe a javasolt hőmérsékleti tartományokat, 13.4. A tényleges töltési idő eltérhet a megadott töltési időtől. A töltési időről bővebben a www.stihl.com/charging-times oldalon tájékozódhat.
Amennyiben a hálózati csatlakozó csatlakoztatva van egy konnektorba és az akkumulátort behelyezik a töltőkészülékbe, a töltési folyamat automatikusan elindul. Amint teljesen feltöltődött az akkumulátor, a töltőkészülék automatikusan lekapcsolódik.
A töltési folyamat során az akkumulátor és a töltőkészülék felmelegszik.
A töltőkészülék beépített ventilátorral rendelkezik, amely a töltési folyamat közben automatikusan be és ki tud kapcsolni.
A töltőkészülék (3) öntesztet végez. A LED (4) kb. 1 másodpercig zölden, és kb. 1 másodpercig pirosan világít.
▶ Helyezze el a csatlakozóvezetéket (5).
▶ Helyezze be az akkumulátort (2) a töltőkészülék vezetőelemeibe (3) és nyomja ütközésig. A LED (4) zölden világít. A LED-ek (1) zölden világítanak és az akkumulátor (2) töltődik.
▶ Ha a LED (4) és található LED-ek (1) már nem világítanak: Az akkumulátor (2) teljesen fel van töltve és ki lehet venni a töltőkészülékből (3)
▶ Ha a töltőkészüléket (3) már nem használja: Húzza ki a hálózati csatlakozódugót (6) a konnektorból (7).
7.3 A töltőkészüléken lévő LED-ek
A LED a töltőkészülék állapotát jelzi.
Ha a LED zölden világít, akkor az akku töltése folyamatban van.
- Amennyiben a LED pirosan villog: Hárítsa el az üzemzavarokat.
Üzemzavar áll fenn a töltőkészülékben.
8 Szállítás
8.1 Töltőkészülék szállítása
- Húzza ki a hálózati csatlakozódugót a konnektorból.
▶ Vegye ki az akkumulátort.
Csavarja fel a csatlakozóvezetéket és rögzítse a töltőkészüléken.
Amennyiben a töltőberendezést járművel szálítja: Biztosítsa a töltőkészüléket feszítőhevederekkel, szíjjal vagy egy hálóval úgy, hogy az ne tudjon felborulni vagy mozogni.
9 Tárolás
9.1 A töltőkészülék tárolása
- Húzza ki a hálózati csatlakozódugót a konnektorból.
Csavarja fel a csatlakozóvezetéket és rögzítse a töltőkészüléken.
▶ A töltőkészüléket úgy kell tárolni, hogy teljesüljenek:az alábbi feltételek:
- A töltőkészülék tárolása gyermekek által nem hozzáférhető helyen történik.
– A töltőkészülék tiszta és száraz.
- A töltőkészülék zárt helyiségben van.
- A töltőkészülék nincs csatlakoztatva a csatlakozóvezetékre vagy a csatlakozóvezeték tartóján (1) van felakasztva.
- Ne tárolja a töltőkészüléket a megadott hőmérsékleti tartományokon kívül, 13.3.
10 Tisztítás
10.1 A töltőkészülék tisztítása
- Húzza ki a hálózati csatlakozódugót a konnektorból.
▶ A töltőkészüléket nedves ruhával tisztítsa meg.
▶ Tisztítsa meg a szellőzőnyílásokat ecsettel.
▶ A töltőkészülék elektromos érintkezőit ecsettel vagy puha kefével tisztítsa meg.
11 Karbantartás és javítás
11.1 A töltőkészülék karbantartása és javítása
A felhasználó nem tudja saját maga a töltőkészüléket karbantartani és javítani.
- Amennyiben a töltőkészülék karbantartásra szorul, hibás vagy megsérült: Forduljon STIHL márkaszervizhez.
- Amennyiben a csatlakozóvezeték hibás vagy megsérült:
▶ Ha a csatlakozóvezeték csatlakoztatható: cserélje ki a csatlakozóvezetéket.
- Amennyiben a csatlakozóvezeték nem csatlakoztatható: Ne használja a töltőkészüléket és cseréltesse ki a csatlakozóvezetéket STIHL márkakereskedésben.
12 Hibaelhárítás
12.1 A töltőkészülék üzemzavarainak elhárítása
| Üzemzavar A töltőkészülé-ken lévő LED | Oka Megoldás | ||
| Az akku nem töl-tődik. | A LED pirosan villog. | A töltőkészülék és az akku közötti elektro-mos összeköttetés megszakadt. | ► Vegye ki az akkumulátort.► Tisztítsa meg a töltőkészüléken lévő elektromos érintkezőket.► Helyezze be az akkumulátort. |
| Üzemzavar áll fenn a töltőkészülékben. | ► Ne használja a töltőkészüléket, és for-duljon STIHL márkaszervizhez. | ||
| A töltőkészülék nem végez öntesztet. | A LED nem világít kb. 1 másod-percig zölden, és kb. 1 másod-percig pirosan. | A töltőkészülékhez menő elektromos kapcsolat rövid időre megszakadt. | ► Húzza ki a hálózati csatlakozódugót a konnektorból.► Várjon 1 percet.► Dugja be a hálózati csatlakozódugót a konnektorba. |
13 Műszaki adatok
13.1 STIHL AL 301, AL 501 töltőkészülék
– Névleges feszültség: lásd a teljesítménytáblát
– Frekvencia: lásd a teljesítménytáblát
– Névleges teljesítmény: lásd a teljesítménytáblát
– Töltőáram: lásd a teljesítménytáblát
A töltési időkről bővebben a www.stihl.com/charging-times oldalon tájékozódhat.
13.2 Hosszabbítóvezetékek
Amennyiben hosszabbítóvezetéket használ, úgy annak ereinek a feszültségtől és a hosszabbítóvezeték hosszától függően legalább a következő átmérővel kell rendelkezniük:
Amennyiben a teljesítménytáblán a névleges feszültség 220 V és 240 V közötti:
- Vezetékhossz 20 m-ig: AWG 15 / 1,5 mm ^2
- Vezetékhossz 20 m-től 50 m-ig: AWG 13 / 2,5 mm²
Amennyiben a teljesítménytáblán a névleges feszültség 100 V és 127 V közötti:
- Vezetékhossz 10 m-ig: AWG 14 / 2,0 mm ^2
- Vezetékhossz 10 m-től 30 m-ig: AWG 12 / 3,5 mm²
13.3 Hőmérsékleti határértékek
FIGYELMEZTETÉS
■ Az akkumulátor nincs védve az összes környezeti hatás ellen. Amennyiben az akkumulátort kitesszük bizonyos környezeti hatásoknak, az akkumulátor tüzet foghat vagy felrobbanhat. Súlyos személyi sérülések és anyagi károk keletkezhetnek.
▶ Ne töltse az akkumulátort - 20 °C alatt vagy + 50 °C felett.
▶ Ne tárolja az akkumulátort vagy a töltőkészüléket - 20 °C alatt vagy + 70 °C felett.
13.4 Ajánlott hömérsékleti tartományok
Az akkumulátor és a töltőkészülék optimális teljesítményéért vegye figyelembe az alábbi hőmér sékleti tartományokat:
– Töltés: + 5 °C és + 40 °C között
- Tárolás: - 20 °C és + 50 °C között
Ha az akkumulátort a javasolt hőmérsékleti tartományokon kívül töltik, használják vagy tárolják, akkor csökkenhet a teljesítmény.
Ha az akkumulátor nedves vagy nedves, hagyja az akkumulátort legalább 48 órán át száradni + 15 °C felett és + 50 °C alatt, valamint 70 % alatti páratartalom mellett. A magasabb páratartalom meghosszabbíthatja a száradási időt.
14 Pótalkatrészek és tartozékok português
13.5 REACH
A REACH megnevezés az Európai Unió által meghatározott előírás a kémiai anyagok regisztrálásához, értékeléséhez és engedélyezéséhez.
A REACH rendelet betartásához szükséges információkról a www.stihl.com/reach oldalon tájékozódhat.
14 Pótalkatrészek és tartozé- kok
14.1 Pótalkatrészek és tartozékok
STIHL Ezek a szimbólumok eredeti STIHL pótalkatrészeket és eredeti STIHL tar-tozékokat jelölnek.
A STIHL eredeti STIHL pótalkatrészek és eredeti STIHL tartozékok használatát ajánlja.
A STIHL a folyamatos piacfigyelés ellenére sem tudja megítélni más gyártók pótalkatrészeit és tartozékait megbízhatóság, biztonság és alkalmasság tekintetében, valamint a STIHL nem tud azok alkalmazásáért felelősséget vállalni.
Eredeti STIHL pótalkatrészek és eredeti STIHL tartozékok STIHL márkakereskedésben kaphatók.
15 Ártalmatlanítás
15.1 A töltőkészülék kezelése hulla-dékként
A hulladékkezeléssel kapcsolatos információk a helyi hatóságoknál vagy STIHL márkaszervizben beszerezhetők.
A szakszerűtlen ártalmatlanítás károsíthatja az egészséget és megterhelheti a környezetet.
▶ A STIHL termékeket a csomagolással együtt vigye el újrahasznosítás céljából egy megfelelő gyűjtőhelyre a helyi előírásoknak megfelelően.
- Tilos a háztartási szemétbe kidobni.
16 Címek
www.stihl.com
