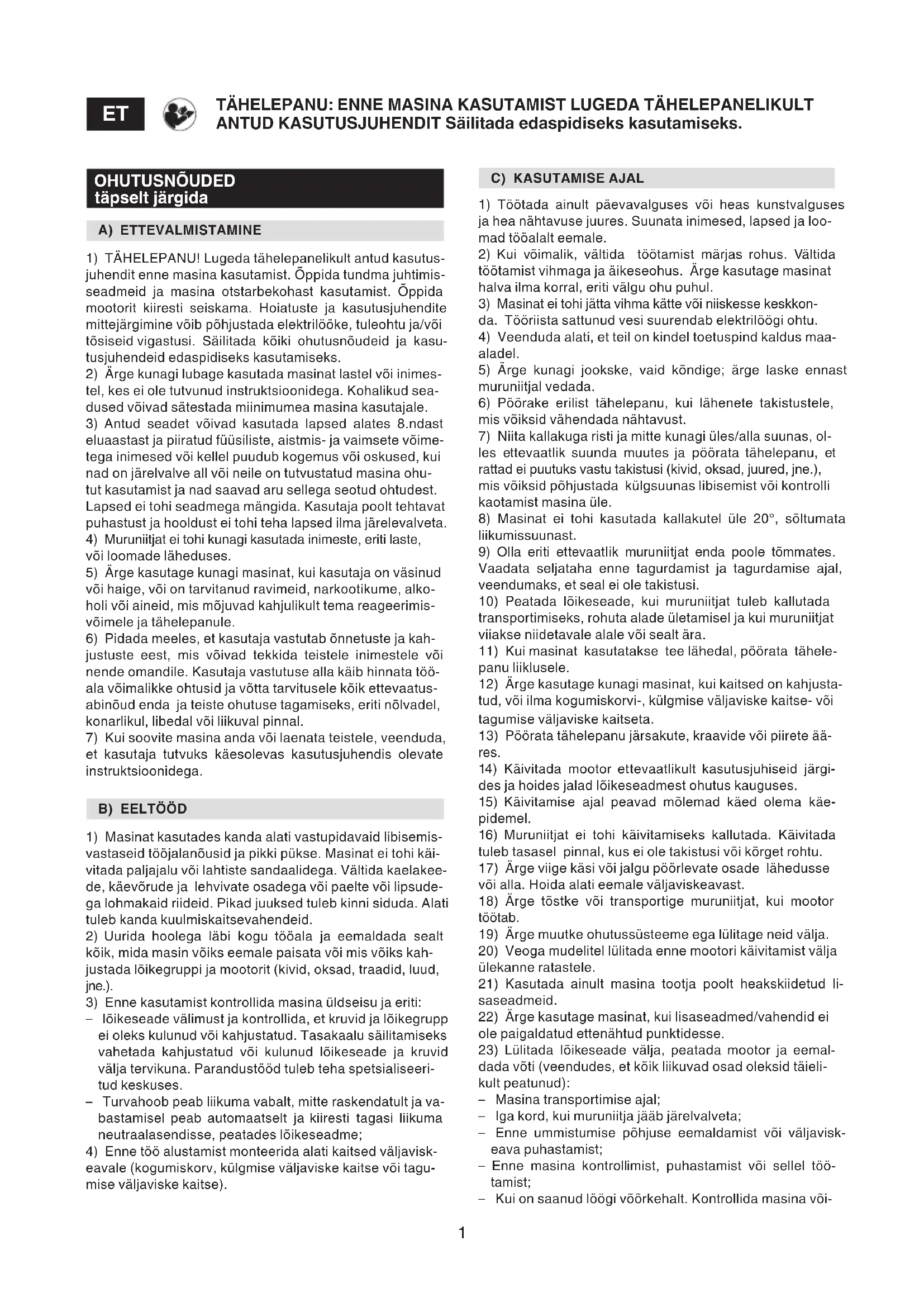

KASUTUSJUHEND AL1 38 LI ALPINA

OHUTUSNÕUDED täpselt järgida

A) ETTEVALMISTAMINE

1) TÄHELEPANU! Lugeda tähelepanelikult antud kasutusjuhendit enne masina kasutamist. Öppida tundma juhtimisseadmeid ja masina otstarbekohast kasutamist. Öppida mootorit kiiresti seiskama. Hoiatuste ja kasutusjuhendite mittejärgimine võib põhjustada elektrilööke, tuleohtu ja/või tõsiseid vigastusi. Säilitada kõiki ohutusnõudeid ja kasutusjuhendeid edaspidiseks kasutamiseks.
2) Ärge kunagi lubage kasutada masinat lastel või inimestel, kes ei ole tutvunud instruktsioonidega. Kohalikud sea-dused võivad sätestada miinimumea masina kasutajale.
3) Antud seadet võivad kasutada lapsed alates 8.ndast eluaastast ja piiratud füüsiliste, aistmis- ja vaimsete võime-tega inimesed või kellel puudub kogemus või oskused, kui nad on järelvalve all või neile on tutvustatud masina ohu-tut kasutamist ja nad saavad aru sellega seotud ohtudest. Lapsed ei tohi seadmega mängida. Kasutaja poolt tehtavat puhastust ja hooldust ei tohi teha lapsed ilma järelevalveta. 4) Muruniitjat ei tohi kunagi kasutada inimeste, eriti laste, või loomade läheduses.
5) Ärge kasutage kunagi masinat, kui kasutaja on väsinud või haige, või on tarvitanud ravimeid, narkootikume, alkoholi või aineid, mis mõjuvad kahjulikult tema reageerimis-võimele ja tähelepanule.
6) Pidada meeles, et kasutaja vastutab önnetuste ja kahjustuste eest, mis võivad tekkida teistele inimestele või nende omandile. Kasutaja vastutuse alla käib hinnata tööala võimalikke ohtusid ja võtta tarvitusele köik ettevaatusabinõud enda ja teiste ohutuse tagamiseks, eriti nõlvadel, konarlikul, libedal või liikuval pinnal.
7) Kui soovite masina anda või laenata teistele, veenduda, et kasutaja tutvuks käesolevas kasutusjuhendis olevate instruktsioonidega.

B) EELTÖÖD

1) Masinat kasutades kanda alati vastupidavaid libisemisvastaseid tööjalanõusid ja pikki pükse. Masinat ei tohi käivitada paljajalu või lahtiste sandaalidega. Vältida kaelakeede, käevõrude ja lehvivate osadega või paelte või lipsudega lohmakaid riideid. Pikad juuksed tuleb kinni siduda. Alati tuleb kanda kuulmiskaitsevahendeid.
2) Uurida hoolega läbi kogu tööala ja eemaldada sealt köik, mida masin vöiks eemale paisata vöi mis vöiks kah-justada löikegruppi ja mootorit (kivid, oksad, traadid, luud, jne.).
3) Enne kasutamist kontrollida masina üldseisu ja eriti:
- lõikeseade välimust ja kontrollida, et kruvid ja lõikegrupp ei oleks kulunud või kahjustatud. Tasakaalu säilitamiseks vahetada kahjustatud või kulunud lõikeseade ja kruvid välja tervikuna. Parandustööd tuleb teha spetsialiseeritud keskuses.
- Turvahoob peab liikuma vabalt, mitte raskendatult ja vabastamisel peab automaatselt ja kiiresti tagasi liikuma neutraalasendisse, peatades löikeseadme;
4) Enne töö alustamist monteerida alati kaitsed väljaviskeavale (kogumiskorv, külgmise väljaviske kaitse või tagumise väljaviske kaitse).

C) KASUTAMISE AJAL

1) Töötada ainult päevavalguses või heas kunstvalguses ja hea nähtavuse juures. Suunata inimesed, lapsed ja loomad tööalalt eemale.
2) Kui võimalik, vältida töötamist märjas rohus. Vältida töötamist vihmaga ja äikeseohus. Ärge kasutage masinat halva ilma korral, eriti välgu ohu puhul.
3) Masinat ei tohi jätta vihma kätte või niiskesse keskkonda. Tööriista sattunud vesi suurendab elektrilöögi ohtu.
4) Veenduda alati, et teil on kindel toetuspind kaldus maa-aladel.
5) Ärge kunagi jookske, vaid köndige; ärge laske ennast muruniitjal vedada.
6) Pöörake erilist tähelepanu, kui lähenete takistustele, mis võiksid vähendada nähtavust.
7) Niita kallakuga risti ja mitte kunagi üles/alla suunas, ol-les ettevaatlik suunda muutes ja pöörata tähelepanu, et rattad ei puutuks vastu takistusi (kivid, oksad, juured, jne.), mis vöiksid pöhjustada külgsuunas libisemist vöi kontrolli kaotamist masina üle.
8) Masinat ei tohi kasutada kallakutel üle 20°, sõltumata liikumissuunast.
9) Olla eriti ettevaatlik muruniitjat enda poole tömmates. Vaadata seljataha enne tagurdamist ja tagurdamise ajal, veendumaks, et seal ei ole takistusi.
10) Peatada lõikeseade, kui muruniitjat tuleb kallutada transportimiseks, rohuta alade ületamisel ja kui muruniitjat viiakse niidetavale alale või sealt ära.
11) Kui masinat kasutatakse tee lähedal, pöörata tähelepanu liiklusele.
12) Ärge kasutage kunagi masinat, kui kaitsed on kahjustatud, või ilma kogumiskorvi-, külgmise väljaviske kaitse- või tagumise väljaviske kaitseta.
13) Pöörata tähelepanu järsakute, kraavide või piirete ääres.
14) Käivitada mootor ettevaatlikult kasutusjuhiseid järgides ja hoides jalad lõikeseadmest ohutus kauguses.
15) Käivitamise ajal peavad mölemad käed olema käepidemel.
16) Muruniitjat ei tohi käivitamiseks kallutada. Käivitada tuleb tasasel pinnal, kus ei ole takistusi või kõrget rohtu.
17) Ärge viige käsi või jalgu pöörlevate osade lähedusse või alla. Hoida alati eemale väljaviskeavast.
18) Ärge töstke või transportige muruniitjat, kui mootor töötab.
19) Ärge muutke ohutussüsteeme ega lülitage neid välja.
20) Veoga mudelitel lülitada enne mootori käivitamist välja ülekanne ratastele.
21) Kasutada ainult masina tootja poolt heakskiidetud lisaseadmeid.
22) Ärge kasutage masinat, kui lisaseadmed/vahendid ei ole paigaldatud ettenähtud punktidesse.
23) Lülitada lõikeseade välja, peatada mootor ja eemaldada võti (veendudes, et kõik liikuvad osad oleksid täielikult peatunud):
- Masina transportimise ajal;
– Iga kord, kui muruniitja jääb järelvalveta;
- Enne ummistumise põhjuse eemaldamist või väljaviskeava puhastamist;
- Enne masina kontrollimist, puhastamist või sellel töö-tamist;
- Kui on saanud löögi vöörkehalt. Kontrollida masina vöi-

malikke kahjustusi ja teha vajalikud parandused enne, kui seda uuesti kasutada.

24) Lülitada lõikeseade välja ja peatada mootor:

- Iga kord, kui eemaldatakse või pannakse tagasi kogumiskorv;

- Iga kord, kui eemaldatakse või paigaldatakse külgmise väljaviske deflektor;

- Enne lõikekõrguse reguleerimist, kui seda operatsiooni ei saa teostada juhipositsioonilt.

25) Töötamise ajal hoida alati ohutut distantsi pöörlevast lõikeseadmest vastavalt varre pikkusele.

26) TÄHELEPANU - Purunemiste või õnnetuste korral töö ajal seisata koheselt mootor ja eemaldada masin, et vältida lisakahjustusi; õnnetuste puhul vigastustega endale või teistele alustada koheselt olukorrale vastavate esmaabivõtetega ja pöörduda vajaliku ravi saamiseks tervishoiu-asutuse poole. Eemaldada hoolikalt võimalikud jäägid, mis võiksid põhjustada tähelepanuta jäämise korral kahjustusi või vigastusi inimestele või loomadele.

27) TÄHELEPANU – Antud kasutusjuhendis toodud müraja vibratsioonitase on masina kasutamise maksimumnäitajad. Tasakaalust väljas lõikeelemendi kasutamine, liigne liikumiskiirus, hoolduse puudumine mõjutavad märkimisväärselt müra ja vibratsiooni. Seetõttu on vajalik tarvitusele võtta ennetavaid meetmeid, et hoida ära kõrgest mürast ja vibratsiooni survest põhjustatud kahjustused; tegeleda masina hooldusega, kanda müravastaseid kõrvaklappe, teha töö ajal pause.

1) TÄHELEPANU! - Eemaldada võti ja lugeda vastavaid juhendeid enne misthahes puhastus- või hooldustöö alustamist. Kanda sobivaid riideid ja töökindaid köigis kätele ohtlikes situatsioonides.

2) TÄHELEPANU! - Ärge kasutage kunagi kulunud või kahjustunud osadega masinat. Vigadega või kahjustatud osad tuleb välja vahetada ning mitte kunagi parandada. Kasutada ainult originaal varuosi: mitte-originaal varuosa-de kasutamine ja/või ebaõige monteerimine kahjustab masinat ohutust, võib põhjustada õnnetusi või vigastusi inimestele ja vabastab valmistaja mistahes kohustusest või vastutusest.

3) Kõik hooldus- ja reguleerimistööd, mida selles juhendis kirjeldatud pole, tuleb läbi viia edasimüüja juures või spetsialiseeritud teeninduskeskuses, kellel on kogemused ja vajalikud seadmed, et töö korrektselt teostada, säilitades masina algne turvalisus. Selleks sobimatutes kohtades või ebakompetentsete inimeste poolt teostatud tööd toovad kaasa garantii igakülgse katkemise ja igasuguse valmistajapoolse kohustuse või vastutuse äralangemise.

4) Pärast iga kasutust, eemaldada võti ja kontrollida võimalikke kahjustusi masinal.

5) Et olla kindel masina ohutus töötamises, tuleb köik mutrid ja kruvid alati hoida tugevalt kinnitatuna. Regulaarne hooldus on ülimalt oluline ohutuse tagamiseks ja selleks, et masin töötaks hästi.

6) Kontrollida regulaarselt, et lõikeseadme kruvid oleksid korralikult kinnitatud.

7) Kanda töökindaid lõikeseadmega töötades, seda lahtivõi tagasi monteerides.

8) Tagada lõikeseadme tasakaalustamine, kui teritatakse tera. Kõik lõikeseadmega seotud toimingud (mahavõtmine, teritamine, tasakaalustamine, tagasipanek ja/või asendamine) on vastavat ettevalmistust ja vastavaid tööriistu nõudvad keerulised tööd; turvalisuse tagamiseks peab neid töid teostama vastavas teeninduskeskuses.

9) Masina reguleerimistöid tehes tuleb olla ettevaatlik vältimaks sörmede jäämist liikuva löikeseadme ja masina liikumatute osade vahele.

10) Lõikeseadet ei tohi puudutada enne, kui võti ei ole eemaldatud ja lõikeseade ei ole täielikult peatunud. Tööde ajal lõikeseadmega pöörata tähelepanu, kuna lõikeseade võib liikuda isegi siis, kui võti on eemaldatud.

11) Kontrollida sagedasti külgmise väljaviske kaitset või tagumise väljaviske kaitset, kogumiskorvi, et kontrollida kulumist või kahjustumist. Vahetada need välja, kui on kahjustunud.

12) Vahetada välja juhised ja hoiatusi kandvad kleebised, kui need on kahjustada saanud.

13) Hoida masinat lastele kättesaamatus kohas.

14) Enne, kui paigutada masin mistahes ruumi, lasta mootoril maha jahtuda.

15) Tuleohu vähendamiseks tuleb masin ja eriti mootor hoida puhtana rohujääkidest, lehtedest või liigsest rasvast. Tühjendage kogumiskorv ja ärge jätke anumaid niidetud rohuga kinnisesse ruumi.

E) LISAHOIATUSED

1) Masinat ei tohi kasutada plahvatusohtlikus keskkonnas, kergestisüttivate vedelike, gaasi või tolmu läheduses. Elektrilised tööriistad tekitavad sädemeid, mis võivad tolmu või aurud süüdata.

2) Ärge masinat üle koormake. Kasutada tööks sobivat masinat. Tööks sobiv masin teeb töö ära paremini ja kindlamalt ning kiirusel, milleks on projekteeritud.

3) Aku laadimiseks kasutada ainult tootja poolt soovitatud akulaadijat. Ebasobiv akulaadija võib põhjustada elektri- lõögi, ülekuumenemise või korrosiivse vedeliku väljavoo- lamise akust.

4) Kasutada ainult teie töövahendile ette nähtud akusid. Teiste akude kasutamine võib esile kutsuda vigastusi või tuleohtu.

5) Halvas olukorras aku võib põhjustada vedeliku väljavoolamist. Vältida kokkupuudet vedelikuga. Juhusliku kokkupuute korral loputada veega. Kui vedelik satub silma, konsulteerida ka arstiga. Akust välja voolanud vedelik võib põhjustada nahaärritusi või põletusi.

6) Veenduda, et seade oleks enne aku sisestamist välja lülitatud. Aku paigaldamine sisselülitatud elektriseadmele võib põhjustada tulekahju.

7) Hoida kasutamata aku kaugel kirjaklambritest, müntidest, võtmetest, naeltest, kruvidest ja muudest väikestest metallesemetest, mis võiksid esile kutsuda kontaktide lühise. Aku kontaktide vaheline lühis võib põhjustada süttimist või tulekahju.

8) Akumulaatorit ei tohi kunagi avada

9) Ärge visake kunagi tulle kasutatud akusid - PLAHVATUSOHT!

10) Ühendada akulaadija ainult identifitseerimismärgistuel näidatud vörgupingega pistikupesasse.

11) Kasutada ainult originaalakulaadijat.

12) Pikaajalise kasutamise vältel võib akumulaator soojeneda. Enne laadimist laske sel maha jahtuda.

13) Akumulaatorit ja akulaadijat ei tohi hoida laste käeulatuses.

14) Laadijat ei tohi kasutada ruumis, kus on tuleohtlikke aure või -aineid.

15) Akumulaatoreid vöib laadida ainult temperatuuridel 10°C kuni 40°C.

16) Akumulaatoreid ei tohi kunagi hoida ruumides, mille temperatuur ületab 40°C.

17) Kunagi ei tohi põhjustada lühist akumulaatorite kontak-

tide vahel ega ühendada neid metallesemetga.

18) Akumulaatorite transportimise ajal pöörata tähelepanu, et kontaktid omavahel kokku ei puutuks ja transportimiseks ei tohi kasutada metallnõusid.
19) Akumulaatori lühis võib tekitada plahvatuse. Igal juhul kahjustab lühis akumulaatorit.
20) Kontrollida regulaarselt, kas akulaadija juhe on kahjustatud. Kui juhe on kahjustatud, tuleb akulaadija välja vahetada.
21) Laadida täielikult akumulaatorid enne talveperioodiks ära panemist.
22) Säilitada akulaadijat vihma ja niiskuse eest kaitstuna. Vee imendumine akulaadijasse suurendab elektrilöögi ohtu.
23) Hoida akulaadija puhtana. Kogunenud mustus võib põhjustada elektrilöögi.
24) Akulaadijat ei tohi kasutada ruumis, kus on tuleohtlikke aineid või kergesti süttivaid pindasid, nagu paber, riie, jne. Laadimise ajal akulaadija soeneb ja võib põhjustada tulekahju.
25) Defektne akulaadija või aku ebaõige kasutus võivad põhjustada hingamisteid ärritavate aurude erladumist. Ōhutada ruumi värske õhuga ja kahtluste korral lasta en-nast arstil kontrollida.
26) Puhastada periodiliselt aku ventilatsiooniavasid pehme, kuiva ja puhta pintsliga.

F) TRANSPORTIMINE JA LIIGUTAMINE

1) Iga kord, kui masinat on vaja liigutada, tõsta, transportida või kallutada tuleb:
- Panna kätte paksud töökindad;
- Võtta kinni masina nendest osadest, mis võimaldavad kindlat haaret, arvestades kaalu ja selle jagunemist
- Kasutada masina kaalule, transpordivahendile ja kohale, kust masin tuleb võtta või kuhu ta tuleb panna, vastavat arvu inimesi
- Veenduda, et masina liigutamine ei tekitaks kahju või vigastusi.
2) Transportimise ajal kinnitada masin köite või kettide abil.

G) KESKKONNAKAITSE

1) Keskkonnakaitse peab masina kasutamisel olema oluline ja prioriteetne aspekt kaitsmaks meie tsiviilse kooselu ja keskkonna huve. Vältida naabrite segamist.
2) Järgida täpselt kohalikke norme, mis puudutavad pakendite, kahjustatud osade ja muu keskkonnaohtliku kõrvaldamist; neid jäätmeid ei tohi visata prügi hulka, vaid need tuleb eraldada ja viia vastavatesse kogumispunktidesse, kus hoolitsetakse materjalide ümbertöötluse eest.
3) Järgida täpselt kohalikke nõudeid, mis puudutavad lõikejääkide ümbertöötlust.
4) Kui masinat enam ei kasuta, ärge visake seda loodusesse, vaid pöörduda vastavalt kohalikele kehtivatele normidele jäätmekäitluspunkti poole.

MASINAGA TUTVUMINE

MASINA KIRJELDUS JA KASUTUSALA

Antud masin on aiatehnika ja täpsemalt seisva juhiga mu-runiitja.

Masin koosneb põhiliselt mootorist, mis käivitab karteriga kaetud lõikeseadme, varustatud ratastega ja ühe käepidemega.

Kasutaja saab juhtida masinat ja käivitada põhilisi juhtimisseadmeid jäädes alati käepideme taha ja seega ohutusse kaugusesse pöörlevast lõikeseadmest. Kasutaja kaugene-mine masinast põhjustab mootori ja pöörleva seadme seiskumise paari sekundi jooksul.

Ettenähtud kasutus

Antud masin on projekteeritud ja ehitatud muru niitmiseks (ja kogumiseks) aedades ja rohualadel, mille suurus vastab lõikevõimsusele, mida teostab seisev töötaja.

Lisaseadmete või spetsiaalsete lisandite abil saab vältida niidetud rohu kogumist või luua „multsimis“ efekti niidetud rohu ladestamisega maapinnale.

Kasutaja tüüp

Antud masin on ette nähtud kasutamiseks tarbijatele, seega mitte professionaalsetele operaatoritele. Antud masin on ette nähtud harrastuskasutamiseks.

Ebaõige kasutus

Mistahes muu kasutus, mis erineb ülalnimetatust, võib olla ohtlik ja tekitada kahju inimestele ja/või esemetele.

Ebaõige kasutuse alla käivad (näiteks, aga mitte ainult):

• vedada masinal inimesi, lapsi või loomi;
  – lasta ennast masinal vedada;
• kasutada masinat koormuste vedamiseks või lükkami-seks;
• kasutada masinat lehtede või prügi kogumiseks;
• masina kasutamine hekkide pügamiseks või rohust erineva taimestiku niitmiseks;
• masina kasutamine rohkem kui ühe inimese poolt;
  – sisestada pöörlev seade ilma rohuta lõikudel.

IDENTIFITSEERIMISETIKETT JA MASINA KOMPONENDID (vaata jooniseid Ik. ii)

1. Müravõimsuse tase
2. CE Vastavusmärgistus
3. Valmistamisaasta
4. Muruniitja tüüp
5. Matriklinumber
6. Ehitaja nimi ja aadress
7. Artiklikood
8. Mootori reziim
9. Kaal kilodes
10. Toitepinge
    10a. Elektriohutuse aste

11.Šassii
12.Mootor
13. Lõikeseade
14. Tagumise väljaviske kaitse
15. Kogumiskorv
16.Käepide
17. Lüliti seade
18. Juurdepääsuuks akupesale
19. Ohutusvõti (Väljalülitamise seade)

TARNITAVAD KOMPONENDID JA IDENTIFITSEERIMISETIKETID

1. Aku (akumulaator)
   21.1 Ehitaja

21.2 Pinge ja võimsus
22. Akulaadija
22.1 Ehitaja
22.2 Toite pinge ja sagedus / Voolutarve
22.3 Laadimispinge ja -vool

Vahetult pärast masina omandamist kirjutada identifitseerimisnumbrid (3 - 4 - 5) vastavatele kohtadele kasutusjuhendi viimasel lehel.

Vastavusdeklaratsiooni näidis asub kasutusjuhendi eelviimasel leheküljel.

Ärge visake elektrilisi seadmeid majapidamisjääkide hulka. Vastavalt Euroopa direktiivile 2012/19/EU elektri- ja elektroonikaseadmete jäätmete kohta ja selle rakendamisele vastavuses riiklike normidega, tuleb äravisatavad elektriseadmed koguda eraldi, et neid ökoloogiliselt korduskasutada. Kui elektriseadmed visatakse prügimäele või kaevatakse maha, võivad kahjulikud ained jõuda veesoonteni ja pääseda toiduahelasse, kahjustades teie tervist ja heaolu. Täpsema info saamiseks antud toote kõrvaldamise kohta, võtke ühendust vastava koduste jäätmete jäätmekäitlusfirmaga või teie edasimüüjaga.

JUHTIMISSEADMETEL OLEVATE SÜMBOLITE KIRJELDUS (kus on ette nähtud)

1. TÄHELEPANU – Mootori käivitamine põhjustab sama-aegselt lõikeseadme sisestamise.
2. Seiskamine
3. Käik
4. Vooluring aktiveeritud (masin sisse lüllitatud)

OHUTUSNÕUDED – Teie muruniitjat tuleb kasutada ettevaatlikult. Selleks on masinale paigutatud piktogrammid, mis peavad teile meenutama põhilisi ettevaatusmeetmeid. Nende tähendust on selgitatud edaspidi. Soovitame teil lugeda tähelepanelikult antud juhendi vastavas peatükis kirjeldatud ohutusnõudeid.

Asendada kahjustunud või loetamatud etiketid.

1. Tähelepanu: Lugeda kasutusjuhendit enne masina kasutamist.
2. Väljaviske oht. Hoida töötamise ajal inimesed tööalalt eemal.
3. Ainult võrgutoitega elektrimuruniidukitele.
4. Ainult võrgutoitega elektrimuruniidukitele.
5. Ettevaatust terava lõikeseadmega: Ärge pange käsi või jalgu lõikeseadme sisemusse. Lõikeseade jätkab pöörlemist ka pärast mootori väljalülitamist. Enne hooldust eemaldada väljalülitamise seade.
6. Masinat ei tohi jätta vihma või niiskuse kätte.

7. Ettevaatust terava lõikeseadmega: Lõikeseade jätkab pöörlemist ka pärast mootori väljalülitamist.

8. Ohutustrafoga varustatud akulaadija.

9. Kasutada ainult kuivas keskkonnas.
10. Enne kasutamist lugeda kasutusjuhendit.
11. Ärge jätke akut päikese kätte, kui temperatuur on üle 45°C.
12. Akut ei tohi asetada vette ega jätta niiskuse kätte
13. Akusid ei tohi tulle visata. PLAHVATUSOHT!

KASUTUSREEGLID

PANE TÄHELE – Seos tekstis sisalduvate viidete ja vastavate jooniste vahel (mis asetsevad lehek. ix ja järgnevad) on näidatud numbriga, mis on iga peatüki ees.

1. VIIA LÕPULE MONTEERIMINE

PANE TÄHELE Masina mõned komponendid võivad tar-nides olla juba monteeritud.

TÄHELEPANU! Lahtipakkimine ja kokkumonteerimise lõpuleviimine peavad toimuma tasasel ja kindlal pinnal, piisavalt peab olema ruumi masina ja pakendite liigutamiseks, kasutada alati sobivaid tööriistu. Pakendite ümbertöötlus peab toimuma vastavalt kohali-kele kehtivatele nõuetele.

1.1a Varre monteerimine (Tüüp „I“ – Mudel 340)

Sisestada vastavatesse avadesse varre alumised parem (11) ja vasak (12) pool ning kinnitada need kaasaantud kruvide (13) ja seibidega (13a).

Monteerida varre ülemine osa (14) ja kinnitada see kahe alumise osa (11) ja (12) külge ülemiste kangidega (15) (mis on eelnevalt eamaldatud vastavatest avaustest), sisestage ühte kahest avausest (3) või (4) vastavalt soovitud lõpp-kõrgusele.

Hoidmisjõu reguleerimiseks tuleb iga kang (15) lahti võtta ja keerata seda teljel vastavalt vajadusele kas rohkem kinni või lahti, et garanteerida ülemise osa (14) kindel kinnitus varre alumiste osade (11) ja (12) külge, ilma nende kinnitamiseks või lahti tegemiseks liigset jõudu kasutamata.

Haakida juhe (16) juhtmehoidjate (17) ja (18) külge, nagu näidatud.

1.1b Varre monteerimine (Tüüp „II“ – Mudel 340)

Sisestada vastavatesse avadesse varre alumised parem (11) ja vasak (12) pool ning kinnitada need kaasaantud kruvide (13) ja seibidega (13a).

Monteerida varre ülemine osa (14) ja kinnitada see kahe alumise osa (11) ja (12) külge ülemiste nuppudega (15) (mis on eelnevalt eamaldatud vastavatest avaustest), sisestage ühte kahest avausest (3) või (4) vastavalt soovitud lõppkõrgusele.

Haakida juhe (16) juhtmehoidjate (17) ja (18) külge, nagu näidatud.

1.1c Varre monteerimine (Tüüp „III“ – Mudel 380)

Viia tööasendisse varre kaks, juba monteeritud, alumist osa (11) ja (12), viies hammas tähistusega «>> kokku AINULT ühega kahest hammastiku avausest tähistusega «1» või «2» vastavalt soovitud körgusele, seejärel kinnitada kaks alumist kangı (13).

Positisoon peab olema sama mölemal poolel.

Monteerida varre ülemine osa (14) ja kinnitada see kahe alumise osa (11) ja (12) külge ülemiste kangidega (15) (mis on eelnevalt eamaldatud vastavatest avaustest), sisestage ühte kahest avausest (3) või (4) vastavalt soovitud lõppkõrgusele.

Hoidmisjõu reguleerimiseks tuleb iga kang (15) lahti võtta ja keerata seda teljel vastavalt vajadusele kas rohkem kinni või lahti, et garanteerida ülemise osa (14) kindel kinnitus varre alumiste osade (11) ja (12) külge, ilma nende kinnitamiseks või lahti tegemiseks liigset jõudu kasutamata.

Haakida juhe (16) juhtmehoidjate (17) ja (18) külge, nagu näidatud.

1.1d Varre monteerimine (Tüüp „IV“ – Mudel 380)

Viia tööasendisse varre kaks, juba monteeritud, alumist osa (11) ja (12), viies hammas tähistusega «>> kokku AINULT ühega kahest hammastiku avausest tähistusega «1» või «2» vastavalt soovitud kõrgusele, seejärel kinnitada kaks alumist kangı (13).

Positisoon peab olema sama mölemal poolel.

Monteerida varre ülemine osa (14) ja kinnitada see kahe alumise osa (11) ja (12) külge ülemiste nuppudega (15) (mis on eelnevalt eamaldatud vastavatest avaustest), sisestage ühte kahest avausest (3) või (4) vastavalt soovitud lõpp-kõrgusele.

Haakida juhe (16) juhtmehoidjate (17) ja (18) külge, nagu näidatud.

1.2 Kogumiskorvimonteerimine

Ühendada omavahel kogumiskorvi kaks külgmist osa (1) ja (2) ja monteerida seejärel ülemine osa (3), haakides öigesti köik ümbritsevad haagid.

Monteerida sang (4) kogumiskorvi (13) ülemisele osale, si- sestades see klõpsuga vastavatele kohtadele.

1.3 Aku eemaldamine ja laadimine

Masin on varustatud osaliselt laetud akuga, mis on sises- tatud oma avausse.

Enne masina kasutamist eemaldada patarei ja laadida see täielikult, nagu näidatud punktis 4.4.

2. JUHTIMISSEADMETE KIRJELDUS

PANE TÄHELE Juhtimisseadmetel näidatud sümbolite tähendust selgitatakse järgnevatel lehekülgedel.

2.1 Ohutusvõti (Väljalülitamise seade)

Masina vooluringi sisse- ja väljalülitamine toimub ohutusvõtmega (Väljalülitamisseade), mis asub aku pesas.

Avada uks (1) ja sisestada mootori käivitamiseks võti (2) lõpuni.

Võtme eemaldamiseks tuleb suruda lukustuskeelele.

Võtme eemaldamisega lülitub vooluring täielikult välja, et takistada masina kontrollimata kasutamist.

Mootorit juhib kaheastmeline lüliti, et vältida juhuslikku käivitumist.

Käivitamiseks vajutada nuppu (2) ja tömmata ühte kahest hoovast (1) ja oodata 2-3 sekundit, enne kui mootor käivitub.

TÄHELEPANU! Mootori käivitamine põhjustab sa-maaegselt lõikeseadme sisestamise.

Mootor seiskub automaatselt mölema hoova (1) vabastamisel.

2.3 Lõikekõrguse reguleerimine

Lõikekõrgust reguleeritakse vastava hoovaga (1). OPERATSIOONITULEBTEHASEISVALÕIKESEADMEGA.

3. MURU NIITMINE

•Akukestvus

Aku kestvus ( ja seega töödeldava muru pindala enne laa-dimist) söltub peamiselt:

a) keskkonnateguritest, mis annavad suurema energia-nõudluse:

- tiheda, kõrge, niiske muru niitmine;

b) juhi käitumisest, kes peaks vältima:

- sagedasi sisse ja väljalülitamisi töö ajal;

- liiga madal lõikekõrgus võrreldes muru tingimustega;

- liiga suur edasiliikumiskiirus niidetava muru koguse juures;

ELEKTROONILINE RPM ADAPTOR

Antud masin on varustatud elektroonilise süsteemiga "ELECTRONIC RPM ADAPTOR", mis reguleerib mootori pöördeid vastavalt muru niitmiseks vajalikule pingutusele. "ELECTRONIC RPM ADAPTOR" süsteem optimeerib aku autonoomiat.

Madala rohu korral (väiksem pingutus) töötab masin ma- dalatel pööretel (väiksem tajutav müra), suurendades aku autonoomiat. Körge rohu korral (suurem pingutus) töötab masin körgetel pööretel (suurem tajutav müra), vähenda- des aku autonoomiat.

Aku kestvuse pikendamiseks on alati soovitav:

- niita muru, kui rohi on kuiv;

- niita muru sagedasti, nii et see ei kasvaks liiga pikaks;

- seadistada lõikekõrgus kõrgemale, kui rohi on väga pikk ja teha teine niitmiskord madalamal kõrgusel;

- ärge kasutage masina „multsimis“funktsiooni väga pi- ka rohuga.

Kui soovite kasutada masinat pikemateks töössessionideks, kui standard aku ette näeb, on võimalik:

- osta teine standard aku, et vahetada koheselt välja tühi aku, ilma kasutsjärjepidevust mõjutamata;

- osta standardakust suurema kestvusega aku (vaata 5.1).

PANE TÄHELE Antud masinaga on võimalik muru niita mitmel erineval moel; enne töö alustamist tuleb masin sea-distada vastavalt soovitud niitmistüübile. TÖÖD TEOSTADA VÄLJALÜLITATUD MOOTORIGA.

3.1a Eeltööd löikamiseks ja rohu kogumiseks kogumiskorvi:

- Tõsta üles tagumise väljaviske kaitse (1) ja panna õigesti külge kogumiskorv (2), nagu joonisel näidatud.

3.1b Eeltööd löikamiseks ja rohu tagumiseks väljaviskamiseks:

- Eemaldada kogumiskorv ja veenduda, et tagumise väljaviske kaitse (1) jääks stabiilselt alla.

3.1c Eeltööd niitmiseks ja rohu purustamiseks („multsimis“ funktsioon – kui on ette nähtud):

- Tõsta üles tagumise väljaviske kaitse (1) ja sisestada deflektori (5) kork väljaviskeavasse ja suruda see lõpuni, kuni haagite õigesti alumise ääre väljaviskeava äärele.

Deflektori korgi (5) eemaldamiseks tõsta tagumise väljaviske kaitset (1) ja võtta see välja, hoides seda tõstetult, nii et saab alumise ääre lahti haakida väljaviskeava äärelt.

3.2 Käivitamine

Kontrollida, et aku oleks laetud ja õigesti sisestatud oma kohale, nagu näidatud punktis 4.4.

Avada uks (1), seejärel sisestada põhjani ohutusvõti (2), ku-ni on kuulda "klõpsu".

Mootori käivitamiseks vajutada ohutusnuppu (4) ja tömma-ta ühte lüliti kahest hoovast (3).

3.3 Muru niitmine

Muru väljanägemine tuleb parem, kui niita alati samal lõike-kõrgusel ja vaheldumisi kahes suunas.

Kui kogumiskorv saab liiga täis, ei ole rohu kogumine enam tõhus ja muruniitja hääl muutub.

Kogumiskorvi eemaldamiseks ja tühjendamiseks,

• vabastada lüliti hoob ja oodata lõikeseadme seiskumist;
• tõsta üles tagumise väljaviske kaitse, haarata kinni sangast ja eemaldada kogumiskorv, hoides seda püsti.
• „Multsimise“ puhul: vältida alati suurte rohukoguste niitmist. Kunagi ei tohi niita ühe niidukorraga rohkem, kui üks kolmandik niidetava rohu kõrgusest! Seada liikumiskiirus vastavusse muru olukorraga ja niidetava muru kogusega.

Nõuanded muru hoolduseks

Iga tüüpi muru on erinevate omadustega ning võib hoolduseks vajada erinevaid tingimusi; lugeda alati seemnepakendilt soovitusi niitmiskõrguse kohta, mis on seotud vastava tööpiirkonna kasvutingimustega.

Tuleb arvestada, et enamus murutaimedest koosneb ühest varrest ja ühest või rohkemast lehtedest. Kui lehed lõiga-takse täielikult maha, muru kahjustub ja taastumine on raskendatud.

Üldiselt kehtivad järgnevad soovitused::

• liiga madal lõige põhjustab rebimist ja muruvaiba hõrene-mist, väljanägemine „laiguline”;
• suvel peab niitma kõrgemalt, et vältida maapinna kui-vamist;
• niita ei tohi märga rohtu; see võib põhjustada pöörleva lõikeseadme efektiivsuse vähenemist muru suhtes, jäädes selle külge põhjustab muruvaiba rebimist;
• kui muru on eriti kõrge, tuleb esmalt niita masina kõrgeimal lubatud niidukõrgusel ja seejärel niita teist korda kahe või kolme päeva pärast.

3.4 Töö löpp

Töö lõpus lasta mõlemad hoovad (1) lahti.

OODATA LÕIKESEADME SEISKUMISENI enne mistahes töö teostamist muruniitjal.

Avada uks (2) ja eemaldada ohutusvõti (3) surudes lukustuskeelele.

TÄHTIS Juhul, kui mootor seiskub töö ajal ülekuumene-mise töttu, tuleb oodata umbes 5 minutit, enne kui seda vöib uuesti käivitada.

4. KORRALINE HOOLDUS

Hoida muruniitjat kuivas kohas.

TÄHTIS Regulaarne ning täpne hooldus on hädavajalik, et töötamine oleks kogu aeg ohutu ja et hoida masin alg- ses töökorras.

Kõik reguleerimis- või hooldustööd tuleb teha seisva mootoriga, masin elektrivõrgust lahti ühendatud.

1) Enne masina mistahes puhastus-, hooldus – või reguleerimistööd, panna kätte paksud töökindad.
2) Pärast iga niitmist kõrvaldada korpuse külge jäänud rohujäätmed ja pori vältimaks, et need ära kuivades takistaksid muruniiduki järgmist käivitamist.
3) Kontrollida alati, et õhuavad oleks prahist puhtad.

TÄHELEPANU!

Eemaldada ohutusvõti enne ma-

sina hoiustamist ja enne mistahes puhastus- või hool-dustöö teostamist.

4.1 Vertikaalne hoiulepanek (Mudel 380)

Vajadusel võib masina ära panna vertikaalselt konksu külge riputades.

TÄHELEPANU! Kontrollida, et konks ja vastav kinnitussüsteem oleksid sobivad ja võimelised kandma masina kaalu; pöörata tähelepanu ja valvata hoolega, et lapsed või loomad ei roniks masinale, suurendades konksu külge kinnitatud raskust.

Haakida masin nii, et löikeseade jääks suunaga seina poole või oleks sobivalt kaetud, nii et see ei kujutaks ka tahtmatu või juhusliku kokkupuute korral inimestele, lastele või loomadele ohtu.

Masina hoiustamiseks vertikaalselt, võtta lahti sangad (1 - Tüüp „III“) või lõdvendada nuppe (2 - Tüüp „IV“) ja põö-rata ettepoole vart nii, et hammas tähistusega «>> haakuks TÄPSELT avausega hammastikus tähistusega «S», seejärel blokeerida sangad (1 - Tüüp “III”) või nupud (2 - Tüüp “IV”).

Positisoon peab olema sama mölemal poolel.

4.2 Lõikeseadme hooldus

Kõik tööd pöörleval seadmel on soovitav lasta teha spetsialiseeritud teeninduskeskuses, kus on selleks sobivaimad vahendid. Antud masinal tuleb kasutada lõikeseadet, mis kannab leheküljel ix asuvas tabelis näidatud koodi.

Arvestades toote arengut, võib ülalnimetatud lõikeseadme aja jooksul välja vahetada teisega, mille vahetus- ja töö-ohutusomadused on analoogsed.

Monteerida lõikeseade (2) tagasi, koodiga maapinna poo-le, jälgides joonisel näidatud järjestust

Kinnitada keskmine kruvi (1) dünamomeetrilise võtmega, seatud 30 Nm peale (mudelile 340) või 16-20 Nm peale (mudelile 380).

4.3 Edasiveo reguleerimine

Edasiveoga mudelitel saavutatakse rihma õige pinge mutri (1) abil, kuni näidatud mõõdu (6 mm) saavutamiseni.

4.4 AKU LAADIMINE JA HOOLDUS

MÄRKUSED

1. Akut tuleb hoida ruumis temperatuuriga +7C° ja +40°C vahel. Kui masin hoiustatakse ruumis, kus on oht neid piire ületada, tuleb aku eemaldada ja asetada sobivasse kohta.
2. Kasutamise ajal on aku kaitstud täieliku tühjenemise vastu kaitseseadmega, mis lülitab masina välja ja blokeerib selle töö.
3. Aku on varustatud kaitsega, mis takistab laadimist, kui ümbritsev temperatuur ei jää 0 ja +45°C vahele.
4. Akut võib laadida igal hetkel, ka osaliselt, ilma, et oleks oht seda kahjustada.

4.4a Aku laetuse seisu kontroll

Aku (4) laetuse olukorra kontrollimiseks vajutada nuppu (4a), mis aktiveerib neli LEDi (4b), mille tähendus on järgmine:

LED Aku laetus
4 ROHELIST 100%
3 ROHELIST 70%
2 ROHELIST 45%
1 ROHELINE 10% - Laadida
Mitte keegi Aku on laetud vähem kui 10 % ja seda tuleb kohe laadida.Kui pärast 30 minutit laadimist ükski tuli ei sütti, tähendab, et aku on defektne ja tuleb välja vahetada.

4.4b Aku eemaldamine ja laadimine

Pärast iga töökorda on soovitav akut laadida.

Aku laadimiseks:

• avada uks (1) ja eemaldada ohutusvõti (2);
• vajutada alumist keelekest (3) ja eemaldada aku (4);
• sisestada aku (4) oma kohale akulaadijas (5) lükates see lõpuni;
• ühendada akulaadija (5) elektripistikusse, mille pinge vastab sildil näidatule.

Laadimisaeg on umbes 1,5 – 3,5 tundi, vastavalt aku võimsusele ja laetuse tasemele.

Akulaadija (5) on diagnostiline, varustatud LED'ga, mis annab informatsiooni aku seisundi ja laetuse kohta vastavalt järgnevale tabelile:

LED (5a) Tähendus
ROHELINE(Vilkuv)	Aku laeb
ROHELINE Aku täielikult laetud
PUNANE Aku üle	kuumenenud: eemaldadaaku ja lasta sel vähemalt 30 minutitjahtuda
Kustunud Aku puudub või pole õigesti sises-tatud
PUNANE(Vilkuv)	Anomaalia laadimisel ja võimalik akudefekt; sellisel juhul eemaldada aku japaigaldada see tagasi 2 tunni jooksul:kui LED näitab laadimist, tähendab,et aku on töökorras ja laadimist võibjätkata. Vastasel juhul:– ühendada akulaadija vooluvõrgustlahti ja panna paari minuti pärasttagasi;– eemaldada aku akulaadijast japanna paari minuti pärast tagasi.Kui pärast neid katseid LED (5b) einäita laadimist ja jätkab vilkumist,tähendab, et aku on rikkis ja tulebvälja vahetada.

4.4c Aku tagasimonteerimine masinale

Laadimise löppedes:

• vajutada alumist keelekest (3) ja eemaldada aku (4) (vältides laadimise löppedes selle pikaajalist hoidmist akulaadijas);
• vötta akulaadija (5) vooluvõrgust välja
• avada masina uks (1), sisestada aku (4) oma kohale masinal, surudes seda lukustumiseni ja tagada elektrikontakt.
• sulgeda uks (1) täielikult.

5. LISASEADMED

TÄHELEPANU!

Teie ohutuse huvides on keelatud

monteerida mistahes muud seadet, mis pole järgnevas,

spetsiaalselt teie masina mudelile ja tüübile välja töötatud seadmete nimekirjas.

5.1 Alternatiivsed akud

Saadaval on erineva võimsusega akusid, et rahuldada erinevaid töövajadusi. Nimekirja sellele masinale heakskiide-tud akudest leiab tabelist Ik. «ix».

1. DIAGNOSTIKA

Mida teha, kui ...
Probleemi põhjus Parandamine
1. Lülitit aktiveerides mootor ei käivitu
Ohutusvõti puudub või poleõigesti sisestatud	Sisestada võti „klõpsuni“ (vaata 3.2)
Aku puudub või poleõigesti sisestatud	Avada uks ja veenduda, et aku oleks õigesti kohal (vaata 4.4)
Aku tühi Kontrollida laetusastet jalaadida aku (vaata 4.4)
Termokaitse sekkumine	Lasta masinal jahtuda
Mootor ei käivitu koheselt Hoida lülitit sees 1-3 sekundit (vaata 2.2)
2. Mootor seiskub töö ajal
Aku pole õigesti sisestatud	Avada uks ja veenduda, et aku oleks õigesti kohal (vaata 4.4)
Aku tühi Kontrollida laetusastet jalaadida aku (vaata 4.4)
Kaitse sekkumine	Oodata vähemalt 5 minutit ja siis käivitada masin taas
Takistused, mis takistavad lõikeseadme põörlemist	Eemaldada ohutusvõti, panna kätte töökindad ja eemaldada masina alaosas ja/või väljaviskekanalis olev rohi ja praht
3. Mootor töötab, aga lõikeseade ei põörle
Lõdvenenud lõikeseadme kinnitamine	Peatada koheselt mootor ja võtta ühendust teeninduskeskusega (vaata 4.2)
4. Töö ajal on kuulda liigset müra ja/või vibratsioone
Lõdvenenud lõikeseadme kinnitamine või kahjustatud lõikeseade	Peatada koheselt mootor ja võtta ühendust teeninduskeskusega (vaata 4.2)
5. Aku kestvus on puudulik
Rasked kasutustingimused suurema voolutarbimisega	Optimeerida kasutust (vaata 4.4)
Aku pole töövajadusteks piisav	Kasutada teist akut või võimendatud akut (vaata 5.2)
6. Akulaadija ei laeakut (punane led põleb või vilgub)
Aku pole akulaadijasseõigesti sisestatud	Kontrollida õiget sisestust (vaata 4.4)
Ebasoodsadkeskkonnatingimused	Laadida õigetemperatuurigakeskkonnas (vaata 4.4)
Mustad kontaktid Puhastada	kontaktid
7. Akulaadija ei lae akut (ükski led ei põle)
Puudub pinge akulaadijas Kontrollida, et pistikoleks sisestatud ja etpistikupesas oleks pinge
Defektne akulaadija Asendada originaalvaruosaga

Mistahes muus olukorras, mida nimekirjas ei ole, pöörduge oma edasimüüja või teeninduskeskuse poole.
