KÄYTTÖOHJE AL1 38 LI ALPINA

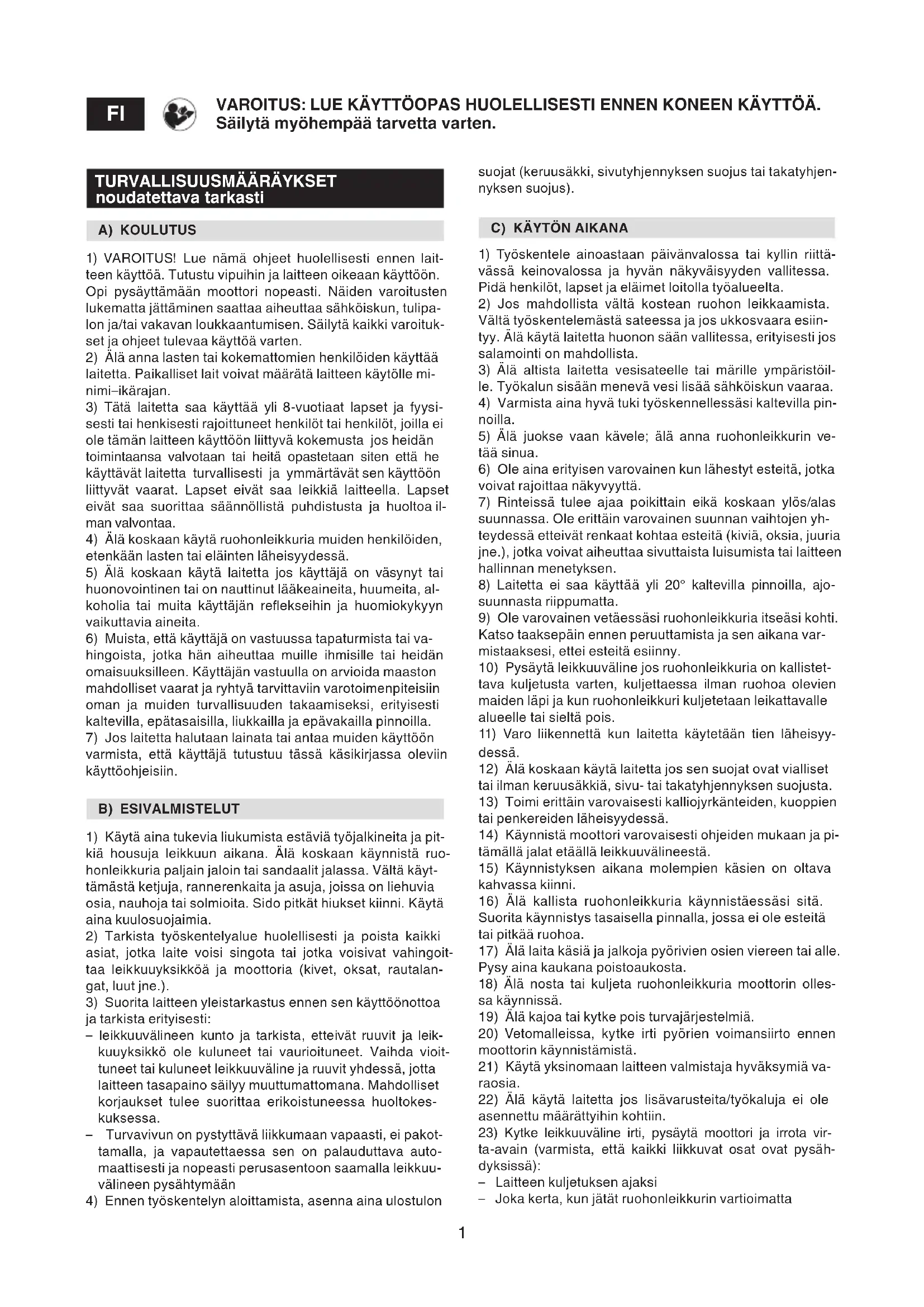

TURVALLISUUSMÄÄRÄYKSET noudatettava tarkasti

A) KOULUTUS

1) VAROITUS! Lue nämä ohjeet huolellisesti ennen laitteen käyttöä. Tutustu vipuihin ja laitteen oikeaan käyttöön. Opi pysäyttämään moottori nopeasti. Näiden varoitusten lukematta jättäminen saattaa aiheuttaa sähköiskun, tulipalon ja/tai vakavan loukkaantumisen. Säilytä kaikki varoitukset ja ohjeet tulevaa käyttöä varten.
2) Älä anna lasten tai kokemattomien henkilöiden käyttää laitetta. Paikalliset lait voivat määrätä laitteen käytölle minimi-ikärajan.
3) Tätä laitetta saa käyttää yli 8-vuotiaat lapset ja fyysi- sesti tai henkisesti rajoittuneet henkilöt tai henkilöt, joilla ei ole tämän laitteen käyttöön liittyvä kokemusta jos heidän toimintaansa valvotaan tai heitä opastetaan siten että he käyttävät laitetta turvallisesti ja ymmärtävät sen käyttöön liittyvät vaarat. Lapset eivät saa leikkiä laitteella. Lapset eivät saa suorittaa säännöllistä puhdistusta ja huoltoa il- man valvontaa.
4) Älä koskaan käytä ruohonleikkuria muiden henkilöiden, etenkään lasten tai eläinten läheisyydessä.
5) Älä koskaan käytä laitetta jos käyttäjä on väsynyt tai huonovointinen tai on nauttinut lääkeaineita, huumeita, alkoholia tai muita käyttäjän reflekseihin ja huomiokykyyn vaikuttavia aineita.
6) Muista, että käyttäjä on vastuussa tapaturmista tai va- hingoista, jotka hän aiheuttaa muille ihmisille tai heidän omaisuuksilleen. Käyttäjän vastuulla on arvioida maaston mahdolliset vaarat ja ryhtyä tarvittaviin varotoimenpiteisiin oman ja muiden turvallisuuden takaamiseksi, erityisesti kaltevilla, epätasaisilla, liukkailla ja epävakailla pinnoilla.
7) Jos laitetta halutaan lainata tai antaa muiden käyttöön varmista, että käyttäjä tutustuu tässä käsikirjassa oleviin käyttöohjeisiin.

B) ESIVALMISTELUT

1) Käytä aina tukevia liukumista estäviä työjalkineita ja pitkiä housuja leikkuun aikana. Älä koskaan käynnistä ruohonleikkuria paljain jaloin tai sandaalit jalassa. Vältä käyttämästä ketjuja, rannerenkaita ja asuja, joissa on liehuvia osia, nauhoja tai solmioita. Sido pitkät hiukset kiinni. Käytä aina kuulosuojaimia.
2) Tarkista työskentelyalue huolellisesti ja poista kaikki asiat, jotka laite voisi singota tai jotka voisivat vahingoittaa leikkuuyksikköä ja moottoria (kivet, oksat, rautalangat, luut jne.).
3) Suorita laitteen yleistarkastus ennen sen käyttöönottoa ja tarkista erityisesti:

- leikkuuvälineen kunto ja tarkista, etteivät ruuvit ja leikkuuyksikkö ole kuluneet tai vaurioituneet. Vaihda vioittuneet tai kuluneet leikkuuväline ja ruuvit yhdessä, jotta laitteen tasapaino säilyy muuttumattomana. Mahdolliset korjaukset tulee suorittaa erikoistuneessa huoltokeskuksessa.

- Turvavivun on pystyttävä liikkumaan vapaasti, ei pakottamalla, ja vapautettaessa sen on palauduttava automaattisesti ja nopeasti perusasentoon saamalla leikkuuvälineen pysähtymään

4) Ennen työskentelyn aloittamista, asenna aina ulostulon

suojat (keruusäkki, sivutyhjennyksen suojus tai takatyhjennyksen suojus).

C) KÄYTÖN AIKANA

1) Työskentele ainoastaan päivänvalossa tai kyllin riittävässä keinovalossa ja hyvän näkyväisyyden vallitessa. Pidä henkilöt, lapset ja eläimet loitolla työalueelta.
2) Jos mahdollista vältä kostean ruohon leikkaamista. Vältä työskentelemästä sateessa ja jos ukkosvaara esiintyy. Älä käytä laitetta huonon sään vallitessa, erityisesti jos salamointi on mahdollista.
3) Älä altista laitetta vesisateelle tai märille ympäristöille. Työkalun sisään menevä vesi lisää sähköiskun vaaraa.
4) Varmista aina hyvä tuki työskennellessäsi kaltevilla pinnoilla.
5) Älä juokse vaan kävele; älä anna ruohonleikkurin vetää sinua.
6) Ole aina erityisen varovainen kun lähestyt esteitä, jotka voivat rajoittaa näkyvyyttä.
7) Rinteissä tulee ajaa poikittain eikä koskaan ylös/alas suunnassa. Ole erittäin varovainen suunnan vaihtojen yhteydessä etteivät renkaat kohtaa esteitä (kiviä, oksia, juuria jne.), jotka voivat aiheuttaa sivuttaista luisumista tai laitteen hallinnan menetyksen.
8) Laitetta ei saa käyttää yli 20° kaltevilla pinnoilla, ajo-suunnasta riippumatta.
9) Ole varovainen vetäessäsi ruohonleikkuria itseäsi kohti. Katso taaksepäin ennen peruuttamista ja sen aikana var-mistaaksesi, ettei esteitä esiinny.
10) Pysäytä leikkuuväline jos ruohonleikkuria on kallistettava kuljetusta varten, kuljettaessa ilman ruohoa olevien maiden läpi ja kun ruohonleikkuri kuljetetaan leikattavalle alueelle tai sieltä pois.
11) Varo liikennettä kun laitetta käytetään tien läheisyydessä.
12) Älä koskaan käytä laitetta jos sen suojat ovat vialliset tai ilman keruusäkkiä, sivu- tai takatyhjennyksen suojusta.
13) Toimi erittäin varovaisesti kalliojyrkänteiden, kuoppien tai penkereiden läheisyydessä.
14) Käynnistä moottori varovaisesti ohjeiden mukaan ja pitämällä jalat etäällä leikkuuvälineestä.
15) Käynnistyksen aikana molempien käsien on oltava kahvassa kiinni.
16) Älä kallista ruohonleikkuria käynnistäessäsi sitä. Suorita käynnistys tasaisella pinnalla, jossa ei ole esteitä tai pitkää ruohoa.
17) Älä laita käsiä ja jalkoja pyörivien osien viereen tai alle. Pysy aina kaukana poistoaukosta.
18) Älä nosta tai kuljeta ruohonleikkuria moottorin ollessa käynnissä.
19) Älä kajoa tai kytke pois turvajärjestelmiä.
20) Vetomalleissa, kytke irti pyörien voimansiirto ennen moottorin käynnistämistä.
21) Käytä yksinomaan laitteen valmistaja hyväksymiä varaosia.
22) Älä käytä laitetta jos lisävarusteita/työkaluja ei ole asennettu määrättyihin kohtiin.
23) Kytke leikkuuväline irti, pysäytä moottori ja irrota vir- ta-avain (varmista, että kaikki liikkuvat osat ovat pysäh- dyksissä):
- Laitteen kuljetuksen ajaksi
- Joka kerta, kun jätät ruohonleikkurin vartioimatta

• Ennen puhdistusta tai jätteidenkerääjän tyhjentämistä
• Ennen laitteen tarkistusta, puhdistusta tai huoltoa
• Jos osut vieraaseen esineeseen. Tarkista mahdolliset vauriot ja korjaa ne ennen laitteen uudelleenkäyttöä.

24) Kytke leikkuuväline irti ja pysäytä moottori:

- Joka kerta, kun irrotat tai asennat takaisin keruusäkin

- Joka kerta, kun irrotat tai asennat takaisin sivutyhjennyksen läppäkorkin

- Ennen leikkuukorkeuden säätämistä jos tätä toimenpidettä ei voi suorittaa laitteen ohjauspaikalta.

25) Työskentelyn aikana säilytä aina turvaetäisyys pyörivään leikkuuvälineeseen, jonka kädensijan pituus takaa.

26) VAROITUS – Jos työskentelyn aikana osia menee rikki tai tapahtuu onnettomuus, pysäytä heti moottori ja mene pois laitteen läheltä lisävahinkojen välttämiseksi. Jos tapahtuu loukkaantuminen, ryhdy tarvittaviin ensiaputoimenpiteisiin ja ota yhteyttä sairaanhoitohenkilökuntaan. Poista huolellisesti mahdolliset jätteet, jotka saattavat vahingoittaa henkilöitä tai eläimiä, jos niitä ei huomaa.

27) VAROITUS – Näissä ohjeissa annetut melu- ja tärinätason arvot vastaavat laitteen käytössä syntyviä maksimiarvoja. Epävakaan leikkuuelementin käyttö, liian nopea liike ja huollon puute vaikuttavat merkittävästi melu- ja tärinäpäästöarvoihin. Näin ollen on tarpeen soveltaa ennaltaehkäiseviä toimenpiteitä, joiden tarkoituksena on poistaa korkeasta melusta ja tärinästä syntyvät mahdolliset vahingot; suorita laitteen huolto, käytä kuulosuojaimia, pidä taukoja työskentelyn aikana.

D) HUOLTO JA SÄILYTYS

1) VAROITUS! – Ota virta-avain pois ja lue vastaavat ohjeet huolellisesti ennen minkään puhdistus– tai huoltotoimenpiteen aloittamista.
Käytä sopivia asusteita ja työskentelyhanskoja kaikissa ti- lanteissa, joissa kädet ovat vaarassa.
2) VAROITUS! – Älä koskaan käytä laitetta, jos siinä on kuluneita tai vaurioituneita osia. Käyttöturvallisuuden kannalta on tärkeää, että rikkoutuneet osat vaihdetaan uusiin, eikä niitä korjata. Käytä ainoastaan alkuperäisiä varaosia: eialkuperäisten ja/tai huonosti asennettujen varaosien käyttäminen vaarantaa laitteen turvallisuuden ja voi aiheuttaa onnettomuuksia tai henkilövahinkoja. Valmistajalla ei ole minkäänlaista vastuuta tällaisissa tapauksissa.
3) Kaikki säätö- ja huoltotoimenpiteet, joita ei ole kuvattu tässä ohjekirjassa tulee suorittaa jälleenmyyjän tai jonkin muun huoltokeskuksen toimesta, joka tuntee laitteen ja jolla on erityistyökalut niin, että työ suoritetaan oikein ja säilytetään laitteen alkuperäinen turvallisuustaso. Epäsopivissa paikoissa tai epäpätevien henkilöiden suorittamat toimenpiteet saavat takuun ja valmistajan vastuun raukeamaan.
4) Jokaisen käytön jälkeen, ota virta-avain pois ja tarkista mahdolliset laitteeseen syntyneet vahingot.
5) Varmista aina, että ruuvit ja mutterit ovat tiukasti kiinni, jotta laite olisi aina turvallinen ja käyttövalmis. Säännöllinen huolto on ehdoton turvallisuudelle ja suoritustason ylläpidolle.
6) Tarkista säännöllisesti, että leikkuuvälineen ruuvit on ki-ristetty kunnolla.
7) Käytä suojakäsineitä leikkuuvälineen käsittelyssä, pur-kamisessa tai uudelleen asentamisessa.
8) Huolehdi leikkuuvälineen tasapainotuksesta kun se teroitetaan. Kaikki leikkuuvälinettä koskevat toimenpiteet (irrotus, teroitus, tasapainotus, uudelleenkiinnitys ja/tai vaihto) ovat vaativia toimenpiteitä, jotka vaativat oikeiden työkalujen käytön lisäksi erityispätevyyttä. Turvallisuuden vuoksi suosittelemme, että nämä toimenpiteet suoritetaan

tähän erikoistuneissa keskuksissa.

9) Suoritettaessa säätöjä laitteeseen varo sormien joutumista liikkuvan leikkuuvälineen ja laitteen kiinteiden osi- en väliin.
10) Älä koske leikkuuvälineeseen ennen kuin virta-avain on irrotettu ja leikkuuväline on kokonaan pysähtynyt. Suoritettaessa toimenpiteitä leikkuuvälineeseen, ole varovainen koska leikkuuväline voi liikkua vaikka virta-avain olisi irrotettu.
11) Tarkista sivutyhjennyksen suojus tai takatyhjennyksen suojus ja keruusäkki säännöllisesti kulumisen tai vaurioitu-misen varalta. Vaihda vialliset osat.
12) Vaihda tarrat, joissa lukee ohjeet ja varoitusviestit, jos ne ovat vahingoittuneet.
13) Säilytä laite lasten ulottumattomissa.
14) Anna moottorin jäähtyä ennen laitteen asettamista säilytystiloihin.
15) Vähentääksesi tulipalon riskiä puhdista laite ja erityisesti moottori ruohonjäänteistä, lehdistä tai liiallisesta rasvasta. Tyhjennä keruusäkki aina äläkä säilytä leikattua ruohoa suljetuissa tiloissa.

E) LISÄVAROITUKSET

1) Älä käytä laitetta räjähdysalttiissa ympäristössä, syttyvien nesteiden, kaasujen tai pölyn lähettyvillä. Sähkötyökalut aiheuttavat kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.
2) Älä ylikuormita laitetta. Käytä työhön sopivaa laitetta. Sopiva laite tekee työn paremmin ja turvallisemmin ja juuri sillä nopeudella johon se on suunniteltu.
3) Akkujen lataamiseksi käytä ainoastaan valmistajan suosittelemia akkulatureja. Epäsopivan akun lataaminen saattaa aiheuttaa sähköiskun, ylikuumenemisen tai syövyttävän akkuhapon vuotamisen.
4) Käytä ainoastaan nimenomaiselle työkalulle tarkoitettuja akkuja. Muiden akkujen käyttö saattaa aiheuttaa loukkaantumisia ja tulipalon vaaran.
5) Huonokuntoinen akku saattaa aiheuttaa akkunesteen vuotamisen. Vältä joutumasta kosketuksiin nesteen kanssa. Jos nesteeseen kosketaan vahingossa, on kosketuksiin joutunut osa huuhdeltava vedellä. Jos nestettä joutuu silmiin, ota yhteyttä lääkäriin. Akusta vuotanut neste saattaa aiheuttaa ihoärsytystä tai palovammoja.
6) Varmista, että laite on sammutettu ennen akun laittamista. Akun asentaminen käynnissä olevaan sähkölaitteeseen saattaa aiheuttaa tulipaloja.
7) Pidä käyttämätön akku kaukana paperiliittimistä, kolikoista, avaimista, nastoista, ruuveista ja muista pienistä metalliesineistä, jotka saattavat aiheuttaa oikosulun liittimissä. Akkuliittimissä tapahtuva oikosulku saattaa aiheuttaa tulipalon.
8) Akkua ei saa ikinä avata.
9) Älä ikinä heitä tuleen käytettyjä akkuja - RÄJÄHDYSVAARA!
10) Kytke akkulaturi ainoastaan pistorasiaan, jonka verkkojännite on sama kuin tunnuslaatassa annettu.
11) Käytä ainoastaan alkuperäistä akkua.
12) Pitkän käytön aikana, akku saattaa kuumentua. Anna sen jäähtyä ennen latausta.
13) Älä säilytä akkua ja akkulaturia lasten ulottuvilla.
14) Älä käytä akkulaturia tiloissa, joissa on höyryjä tai syttyviä aineita.
15) Lataa akkuja ainoastaan 10 °C - 40 °C lämpötilassa.
16) Älä ikinä säilytä akkuja yli 40 °C lämpötilassa.
17) Älä ikinä aiheuta oikosulkua akkuliittimissä äläkä kytke niitä metalliesineisiin.

18) Akkujen kuljetuksen aikana huolehdi, että liittimet eivät pääse keskenään kosketuksiinäläkä käytä metallisäiliöitä kuljetukseen.
19) Oikosulku akussa saattaa aiheuttaa räjähdyksen. Joka tapauksessa oikosulku vaurioittaa akkua.
20) Tarkista akkulaturin kaapelin eheys säännöllisesti. Jos kaapeli on vioittunut, vaihda uusi akkulaturi.
21) Lataa akut täysin ennen kuin asetat ne talvisäilöön.
22) Säilytä akkulaturia sateelta ja kosteudelta suojassa. Veden pääsy akkulaturiin lisää sähköiskujen riskiä.
23) Pidä akkulaturi puhtaana. Lian kasaantuminen saattaa aiheuttaa sähköiskun.
24) Älä käytä akkulaturia tiloissa, joissa on syttyviä ainei-ta tai pinnoilla, jotka syttyvät helposti kuten paperi, kangas jne.. Latauksen aikana akkulaturi kuumenee ja saattaisi ai-heuttaa tulipalon.
25) Viallinen akkulaturi tai akun virheellinen käyttö saattavat aiheuttaa höyrypäästöjä, jotka voivat ärsyttää hengitysteitä. Tuuleta tila raikkaalla ilmalla ja jos ilmenee epäilyksiä, ota yhteyttä lääkäriin.
26) Puhdista akun ilmastointiaukot säännöllisesti pehmeällä, kuivalla ja puhtaalla pensselillä.

F) KULJETUS JA LIIKUTTAMINEN

1) Aina kun laitetta on tarpeen liikuttaa, nostaa, kuljettaa tai kallistaa tulee:
- Käyttää paksuja työhanskoja
- Ottaa kiinni laitteesta sellaisista kohdista, joista saa tukevan otteen huomioiden laitteen painon ja sen jakautumisen
- Huolehtia, että mukana on riittävä määrä henkilöitä huomioiden laitteen painon ja kuljetusvälineen tai paikan ominaisuudet, johon laite viedään tai josta se haetaan
- Varmistaa, ettei laitteen liikuttaminen aiheuta vahinkoja tai loukkaantumisia
2) Kuljetuksen ajaksi laite on kiinnitettävä huolellisesti köysillä tai kettingeillä.

G) YMPÄRISTÖNSUOJELU

1) Ympäristönsuojelun tulee olla keskeisellä sijalla käytet-täessä laitetta. Vältä aiheuttamasta häiriötä naapureille.
2) Noudata tarkasti paikallisia säädöksiä, koskien pakkausten, hajonneiden osien tai minkä tahansa ongelmajätteen hävitystä. Näitä jätteitä ei saa heittää tavallisen sekajätteen joukkoon, vaan ne on kerättävä talteen erikseen ja vietävä niitä varten olevaan erilliseen jätteiden keräyspaikkaan, jossa niiden kierrätyksestä huolehditaan.
3) Noudata tarkasti paikallisia säädöksiä, koskien leikkausjätteiden hävitystä.
4) Kun laite otetaan pois käytöstä, älä hylkää sitä luontoon vaan vie se jätekeräykseen paikallisia ja voimassa olevia säädöksiä noudattaen.

LAITTEESEEN TUTUSTUMINEN

LAITTEEN KUVAUS JA KÄYTTÖALUE

Tämä laite on puutarhanhoitoväline ja tarkemmin sanottuna kävellen ohjattava ruohonleikkuri.

Laite koostuu pääasiallisesti moottorista, joka käynnistää suojuksen sisällä olevan leikkuuvälineen sekä pyöristä ja kädensijasta.

Käyttäjä kykenee ohjaamaan laitetta ja käyttämään pää-ohjauksia pysyttelemällä aina kädensijan takana ja näin ollen turvaetäisyydellä pyörivästä leikkuuvälineestä. Jos käyttäjä poistuu laitteen läheisyydestä, se saa aikaan moottorin ja leikkuuvälineen pysähtymisen muutaman sekunnin sisällä.

Käyttötarkoitus

Tämä laite on suunniteltu ja valmistettu leikkaamaan (ja keräämään talteen) puutarhojen ja nurmikkoalueiden ruohoa, leikkuukapasiteetin perusteella määritetyllä alueella, käyttäjän sitä kävelen ohjattaessa.

Asennetut lisävarusteet tai erityiset välineet voivat estää leikatun ruohon keräämistä talteen tai saada aikaan "mulching" vaikutuksen leikatun ruohon jäämisellä maahan.

Käyttäjätyyppi

Tämä laite on tarkoitettu kuluttajien käyttöön eli muille kuin ammattikäyttäjille. Tämä laite on tarkoitettu harrastuskäyttöön.

Väärä käyttö

Käyttö mihin tahansa muuhun tarkoitukseen, joka poikkeaa edellä mainituista, saattaa olla vaarallista ja aiheuttaa vahinkoja henkilöille ja/tai esineille.

Sopimattomaksi käytöksi katsotaan (esimerkiksi, mutta ei ainoastaan):

• aikuisten, lasten tai eläinten kuljettaminen laitteella
• itsensä kuljettaminen laitteella
• laitteen käyttäminen kuormien vetoon tai työntämiseen
  – laitteen käyttäminen lehtien tai jätteiden keräämiseen
• laitteen käyttäminen pensaiden tai muun kuin ruohomaisen kasvillisuuden leikkaamiseen
  – laitteen käyttäminen samanaikaisesti yhdessä useamman henkilön kanssa.
• pyörivän leikkuuvälineen käyttö alueilla, joissa ei kasva ruohoa.

TUNNUSLAATTA JA LAITTEEN OSAT (ks. kuvat sivulla ii)

1.Äänitehotaso

1. CE-vaatimustenmukaisuusmerkki
2. Valmistusvuosi
3. Ruohonleikkurityyppi
4. Sarjanumero
5. Valmistajan nimi ja osoite
6. Tuotekoodi
7. Moottorin kierrosluku
8. Paino kiloina

9. Syöttöjännite
   10a. Sähköinen suojausaste

10. Runko

12.Moottori

1. Leikkuuväline

2. Takatyhjennyksen suojus

3. Keruusäkki

16.Kahva

1. Kytkimen ohjain

2. Akkutilan luukku

3. Turva-avain (väline pois päältä ottamiseksi)

TOIMITETUT OSAT JA TUNNUSTARRAT

1. Akku
   21.1 Valmistaja
   21.2 Jännite ja kapasiteetti
2. Akkulaturi
   22.1 Valmistaja
   22.2 Syöttöjännite ja – taajuus/absorptio
   22.3 Latausjännite ja -virta

Välittömästi laitteen hankinnan jälkeen kopioi tunnusnumerot (3 - 4 - 5) käyttöoppaan viimeisellä sivulla oleviin kohtiin.

Esimerkki vaatimustenmukaisuusvakuutuksesta löytyy käyttöoppaan toiseksi viimeiseltä sivulta.

Älä hävitä sähkölaitteita kotitalousjätteiden seassa. Euroopan parlamentin ja neuvoston direktiivi 2012/19/EU sähkö – ja elektroniikkaromusta ja sen toteuttaminen kansallisten säädösten mukaisesti

määrää sähkölaitteiden erillisen keräyksen niin, että ne voidaan käyttää uudelleen ympäristöystävällisesti. Jos sähköisiä laitteita hävitetään kaatopaikalle tai maaperään, vahingolliset aineet saattavat joutua pohjaveteen ja ravintoketjuun vahingoittaen siten terveyttä ja hyvinvointia. Lisätietoja tämän laitteen hävittämisestä saa kotitalousjätteiden hävityksestä vastaavalta elimeltä tai jälleenmyyjältä

OHJAUSLAITTEISSA OLEVIEN MERKKIEN KUVAUS (joissa varusteena)

1. VAROITUS - Moottorin käynnistäminen saa aikaan leikkuuvälineen samanaikaisen kytkeytymisen.
2. Pysäytys
3. Käynti
4. Sähköpiiri päällä (laite käynnissä)

TURVALLISUUSVAATIMUKSET - Ruohonleik-kuria on käytettävä varovaisesti. Tätä varten laitteeseen on sijoitettu kuvamerkkejä, joiden tehtävänä on muistuttaa tärkeimmistä varotoimenpiteistä. Niiden merkitys on osoitettu seuraavassa. Suosittelemme lukemaan huolellisesti tässä oppaassa olevassa tarkoituksenmukaisessa luvussa annetut turvamääräykset.

Vaihda vaurioituneet tai lukukelvottomat merkinnät.

1. Varoitus: Lue käyttöopas ennen laitteen käyttöä.
2. Ulostyönnön vaara. Pidä henkilöt poissa työskentely-alueelta käytön aikana.
3. Ainoastaan sähkökäyttöisille ruohonleikkureille.
4. Ainoastaan sähkökäyttöisille ruohonleikkureille.
5. Varo leikkaavaa leikkuuvälinettä: Älä aseta käsiäsi tai jalkojasi leikkuuvälineeseen. Leikkuuväline jatkaa pyö- rimistä myös moottorin sammuttamisen jälkeen. Irrota laite, jolla laite otetaan pois päältä ennen huoltoa.
6. Älä altista laitetta vesisateelle tai kosteudelle.

7. Varo leikkaavaa leikkuuvälinettä: Leikkuuväline jatkaa pyörimistä moottorin sammuttamisen jälkeen.

8. Akkulaturi varustettu turvamuuntajalla.

9. Käytä ainoastaan kuivissa tiloissa.
10. Lue käyttöohjeet ennen käyttöä.
11. Älä altista akkua auringonpaisteelle lämpötilan ollessa yli 45 °C.
12. Älä upota akkua veteen äläkä altista sitä kosteudelle-
13. Älä heitä akkuja tuleen. RÄJÄHDYSVAARA.

KÄYTTÖÖN LIITTYVÄT SÄÄNNÖT

HUOMAUTUS - Tekstin sisällön ja kuvien välinen vastaavuus (sivulta ix alkaen) annetaan numerossa, joka edeltää jokaista kappaletta.

1. ASENNUKSEN LOPPUUNSAATTAMINEN

HUOMAUTUS

Laite voidaan toimittaa jotkut osat valmiik-

si asennettuina.

VAROITUS!

Laitteen poisto pakkauksesta ja asennus tulee suorittaa tasaisella ja kiinteällä alustalla. Lisäksi tulee olla riittävästi tilaa laitteen ja pakkausten liikutteluun. Käytä aina sopivia välineitä pakkausten ja laitteen liikutteluun.

Pakkausten hävitys on suoritettava voimassa olevia paikallisia säännöksiä noudattaen.

1.1a Kahvan asennus (Tyyppi "I" - Malli 340)

Laita kahvan oikeanpuoleinen (11) ja vasemmanpuoleinen (12) alaosa vastaaviin aukkoihin ja kiinnitä ne mukana toimitettavilla ruuveilla (13a) ja prikoilla.

Asenna kahvan yläosa (14) ja lukitse se kahteen alaosaan (11) ja (12) ylärivan (15) avulla (aikaisemmin irrotettu aukois-taan), laita toiseen kahdesta aukosta (3) tai (4) riippuen halutusta loppukorkeudesta.

Pitovoiman säätämiseksi on jokainen ripa (15) lukittava ja kiristettävä tai väännettävä löysemmäksi akselillaan niin paljon, että saadaan varmistettua yläosan (14) vakaa kiinnitys kahvan kahteen alaosaan (11) ja (12), ilman että niiden löysääminen tai lukitseminen vaatii voimaa.

Kiinnitä kaapeli (16) kaapelinpitimiin (17) ja (18) kuten näytetty.

1.1b Kahvan asennus (Tyyppi "Il" - Malli 340)

Laita kahvan oikeanpuoleinen (11) ja vasemmanpuoleinen (12) alaosa vastaaviin aukkoihin ja kiinnitä ne mukana toimitettavilla ruuveilla (13a) ja prikoilla.

Asenna kahvan yläosa (14) ja lukitse se kahteen alaosaan (11) ja (12) ylänappuloiden (15) avulla (aikaisemmin irrotettu aukoistaan), laita toiseen kahdesta aukosta (3) tai (4) riippuen halutusta loppukorkeudesta.

Kiinnitä kaapeli (16) kaapelinpitimiin (17) ja (18) kuten näytetty.

1.1c Kahvan asennus (Tyyppi "III" - Malli 380)

Vie kaksi valmiiksi asennettua kahvan alaosaa (11) ja (12) työasentoon niin, että merkillä «>» merkitty hammas osuu AINOASTAAN toiseen numeroilla «1» tai «2» merkityistä hammastuksessa olevista aukoista riippuen halutusta korkeudesta. Lukitse sitten kaksi alakahvaa (13).

Asennon on oltava sama molemmille puolille.

Asenna kahvan yläosa (14) ja lukitse se kahteen alaosaan (11) ja (12) ylärivan (15) avulla (aikaisemmin irrotettu aukois-taan), laita toiseen kahdesta aukosta (3) tai (4) riippuen halutusta loppukorkeudesta.

Pitovoiman säätämiseksi on jokainen ripa (15) lukittava ja kiristettävä tai väännettävä löysemmäksi akselillaan niin paljon, että saadaan varmistettua yläosan (14) vakaa kiinnitys kahvan kahteen alaosaan (11) ja (12), ilman että niiden löysääminen tai lukitseminen vaatii voimaa.

Kiinnitä kaapeli (16) kaapelinpitimiin (17) ja (18) kuten näytetty.

1.1d Kahvan asennus (Tyyppi "IV" - Malli 380)

Vie kaksi valmiiksi asennettua kahvan alaosaa (11) ja (12) työasentoon niin, että merkillä «>» merkitty hammas osuu AINOASTAAN toiseen numeroilla «1» tai «2» merkityistä hammastuksessa olevista aukoista riippuen halutusta korkeudesta. Lukitse sitten kaksi alakahvaa (13).

Asennon on oltava sama molemmille puolille.

Asenna kahvan yläosa (14) ja lukitse se kahteen alaosaan (11) ja (12) ylänappuloiden (15) avulla (aikaisemmin irrotettu aukoistaan), laita toiseen kahdesta aukosta (3) tai (4) riippuen halutusta loppukorkeudesta.

Kiinnitä kaapeli (16) kaapelinpitimiin (17) ja (18) kuten näytetty.

1.2 Keruusäkin asennus

Yhdistä toisiinsa keruusäkin kaksi sivukappaletta (1) ja (2) ja asenna sitten yläosa (3). Kiinnitä huolellisesti kaikki kuoren kiinnittimet.

Asenna kahva (4) keruusäkin yläosaan, laittamalla sen nykäyksittäin tarkoituksenmukaisiin kohtiin.

1.3 Akun irrotus ja lataus

Laite toimitetaan osittain ladatulla akulla, joka on asetettu paikoilleen.

Ennen laitteen käyttöä irrota akku ja lataa se täyteen, kuten osoitettu kohdassa 4.4.

2. OHJAUSTEN KUVAUS

HUOMAUTUS Ohjauksissa olevien merkkien selitykset löytyvät edellisiltä sivuilta.

2.1 Turva-avain (väline pois päältä ottamiseksi)

Laitteen sähköpiirin sammuttaminen ja päälle laittaminen tapahtuu turva-avaimella (laite pois päältä ottamiseksi), joka sijaitsee akkutilan sisäpuolella.

Avaa luukku (1) ja laita avain pohjaan saakka (2) moottorin käynnistämiseksi.

Avaimen irrottamiseksi, paina pysäytyskielekettä.

Avaimen irrottaminen ottaa sähköpiirin pois päältä, estäen näin laitteen käytön ilman valvontaa.

2.2 Kaksitoiminen kytkin

Moottoria ohjaa kaksitoiminen kytkin vahingossa käynnistymisen välttämiseksi.

Käynnistys tapahtuu painamalla painiketta (2), vetämällä toista kahdesta vivusta (1) ja odottamalla 2-3 sekuntia ennen kuin moottori käynnistyy.

VAROITUS! Moottorin käynnistäminen saa aikaan leikkuuvälineen samanaikaisen kytkeytymisen.

Moottori pysähtyy automaattisesti, kun molemmat vivut vapautetaan (1)..

2.3 Leikkuukorkeuden säätö

Leikkuukorkeuden säätö tapahtuu vastaavan vivun (1) avulla.

SUORITA TOIMENPIDE LEIKKUUVÄLINE PAIKOILLAAN.

3. RUOHON LEIKKUU

- Akun kesto

Akun kesto (ja näin ollen työstettävä nurmikkoalue ennen latausta) riippuu pääasiallisesti:

a) ympäristöllisistä tekijöistä, jotka vaativat suuremman määrän energiaa:

• tiheän, korkean, kostean nurmikon leikkuu
  b) käyttäjän käyttäytymisestä, jonka on vältettävä:
  – toistuvia laitteen käynnistyksiä ja sammutuksia työstön aikana
  – leikkaamasta nurmikkoa liian lyhyeksi nurmikon olo-suhteiden mukaan
  – liian nopeaa etenemisnopeutta leikattavan ruohomäärän mukaan

ELECTRONIC RPM ADAPTOR

Tämä laite on varustettu elektronisella “ELECTRONIC RPM ADAPTOR” -järjestelmällä, joka säätää moottorin kierroslukua ruohonleikkuun aikana vaaditun voiman perusteella. “ELECTRONIC RPM ADAPTOR” -järjestelmä optimoi akun kestoa. Jos ruoho on matalaa (pienempää voimaa vaaditaan), laite työskentelee alhaisilla kierroksilla (meluääni on pienempi), lisäten akun kestoa. Jos ruoho on korkeaa (suurempaa voimaa vaaditaan), laite työskentelee korkeilla kierroksilla (meluääni on suurempi), vähentäen akun kestoa.

Akun keston optimoimiseksi on aina suositeltavaa:

– leikata nurmikkoa kun se on kuiva
– leikata nurmikkoa usein siten, että se ei kasva liian korkeaksi
- asettaa suurempi leikkuukorkeus kun ruoho on erittäin korkeaa ja leikata toiseen kertaan matalammalla korkeudella
- olla käyttämättä silppuritoimintoa kun ruoho on erittäin korkea.

Jos laitetta halutaan käyttää standardin akun käyttöön nähden pidemmissä työstöjaksoissa, voit:

• hankkia toisen standardin akun vaihtaaksesi tyhjän akun välittömästi vaarantamatta käytön jatkuvuutta
• hankkia standardiin akkuun (ks. 5.1) nähden parannetun akun.

HUOMAUTUS Tällä laitteella on mahdollista leikata nur-mikko eri tavoin. Ennen työskentelyn aloittamista on laite val-misteltava etukäteen sen perusteella miten aiotaan leikata. SUORITA TOIMENPIDE MOOTTORI SAMMUTETTUNA.

3.1a Esivalmistelu leikkausta varten ja ruohon keräämiseksi keruusäkkiin:

- Nosta takatyhjennyksen suojusta (1) ja kiinnitä keruusäkki (2) oikein kuvan osoittamalla tavalla.

3.1b Esivalmistelu leikkausta varten ja ruohon tyh-jentämiseksi takaa:

- Irrota keruusäkki ja varmista, että takatyhjennyksen suojus (1) pysyy laskettuna.

3.1c Esivalmistelu leikkausta varten ja ruohon silppuamiseen (silppuamistoiminto - jos va-rusteena):

- Nosta takatyhjennyksen suojus (1), laita läppäkorkin tappi (5) poistoaukkoon ja työnnä se pohjaan saakka niin, että se kiinnittyy poistoaukon alaprofiiliin oikein.

Irrottaaksesi läppäkorkin tapin (5) nosta takatyhjennyksen suojusta (1) ja vedä se ulos pitämällä sitä nostettuna niin, että alustan alaprofiili irtoaa poistoaukon reunasta.

3.2 Käynnistys

Varmista, että akku on ladattu ja asetettu oikein paikoilleen, kuten osoitettu kohdassa 4.4.

Avaa luukku (1) ja laita turva-avain (2) pohjaan saakka, kun-

nes "tunnet" naksahduksen.

Käynnistä moottori painamalla turvapainiketta (4) ja vetämällä toista kytkimen vivuista (3).

3.3 Ruohon leikkuu

Nurmikon ulkonäkö on kauniimpi, jos leikkuukorkeus on aina sama ja leikkuu suoritetaan kahteen eri suuntaan vuorotellen.

Kun keruusäkki täyttyy liikaa, ruohon keräys ei ole enää te- hokasta ja ruohonleikkurin ääni muuttuu.

Keruusäkin irrottamiseksi ja tyhjentämiseksi:

• vapauta kytkimen vipu ja odota leikkuuvälineen pysäh- tymistä
• nosta takatyhjennyksen suojusta, tartu kädensijasta ja irrota keruusäkki pitämällä sitä suorassa asennossa.

- Silputtaessa: vältä leikkaamasta suurta määrää ruohoa. Älä ikinä leikkaa enempää kuin 1/3 ruohon kokonaiskorkeudesta yhdellä kerralla! Säädä etenemisnopeus nurmikon olosuhteiden ja leikattavan ruohomäärän mukaan.

Neuvoja nurmikon hoitoon

Eri ruoholajit ovat erilaisia ominaisuuksiltaan ja vaativat erilaista hoitoa. Lue aina siemenpakkauksessa olevat ohjeet koskien leikkauskorkeutta ko. kasvualueella.

Huomioi, että suurin osa nurmikosta koostuu ruohovartisista kasvilajeista joissa on yksi tai useampi lehti. Jos lehdet leikataan kokonaan, nurmikko vahingoittuu ja uudelleen-kasvu on vaikeaa.

Yleisesti seuraavat ohjeet ovat voimassa:

• liian matala leikkaus aiheuttaa nurmikkoon repeämiä ja ohentumista, aiheuttaen läikikkään ulkonäön
• kesällä leikkauksen on oltava korkeampi maaperän kui-vumisen välttämiseksi
• älä leikkaa märkää ruohoa. Tämä saattaa heikentää pyö- rivän leikkuuvälineen tehokkuutta, koska ruoho tarttuu ja aiheuttaa repeämiä nurmikkoon.
• jos ruoho on erittäin korkeaa, suosittelemme ensin leikkaamaan laitteen sallimalla maksimikorkeudella ja sen jälkeen uudelleen 2-3 päivän kuluttua.

3.4 Työn lopettaminen

Työn lopuksi vapauta molemmat vivut (1). ODOTA LEIKKUUVÄLINEEN PYSÄHTYMISTÄ ennen minkäänlaisen toimenpiteen suorittamista ruohonleikkuriin. Avaa luukku (2) ja irrota turva-avain (3) painamalla pysäytyskielekettä.

TÄRKEÄÄ Jos moottori pysähtyy ylikuumenemisen vuoksi työskentelyn aikana, on odotettava noin 5 minuuttia ennen kuin moottorin voi käynnistää uudelleen.

4. SÄÄNNÖLLINEN HUOLTO

Säilytä ruohonleikkuri kuivassa paikassa.

TÄRKEÄÄ Säännöllinen ja huolellinen huolto on välttämätöntä laitteen alkuperäisen suorituskyvyn ja turvatason säilyttämiseksi.

Kaikki säätö- tai huoltotoimenpiteet on suoritettava moottorin ollessa pysähdyksissä, laite verkkovirrasta irti kytkettynä.

1) Käytä paksuja työhanskoja suorittaessasi puhdistus-, huolto- tai säätötoimenpiteitä laitteeseen.

2) Jokaisen leikkauskerran jälkeen, poista ruohon jäänteet ja kura rungon sisäpuolelta. Näin ehkäiset niiden kuivumisen mikä saattaa vaikeuttaa laitteen käynnistämistä.
3) Varmista aina, että ilmanottoaukot ovat puhtaat.

! VAROITUS! Irrota turva-avain ennen laitteen laittamista säilytykseen ja ennen huolto- ja siivoustoimenpiteiden suorittamista.

4.1 Varastointi pystysuunnassa (Malli 380)

Tarvittaessa laite voidaan varastoida pystysuunnassa laittaen sen roikkumaan koukusta.

! VAROITUS! Varmista, että koukku ja siihen liittyvä kiinnitysjärjestelmä ovat sopivat ja kestävät laitteen painon. Huolehdi etteivät lapset ja eläimet kiipeile laitteen päällä, koska tämä lisäisi koukkuun kohdistuvaa painoa.

Kiinnitä laite niin, että leikkuuväline on kohti seinää tai hyvin peitetty ja niin ettei laitteesta ole vaaraa sen osuessa vaikka vahingossa henkilöihin, lapsiin tai eläimiin.

Varastoidaksesi laitteen pystysuorassa asennossa, vapauta rivat (1 - Tyyppi "l") tai löysää nuppeja (2 - Tyyppi "ll") ja käännä kahvaa eteenpäin niin, että se aiheuttaa merkillä «>> olevan hampaan osumisen AINOASTAAN merkillä «S» merkittyyn aukkoon hammastuksessa ja lukitse sitten kahvat (1 - Tyyppi "l") tai nappulat (2 - Tyyppi "ll").

Asennon on oltava sama molemmille puolille.

4.2 Leikkuuvälineen huolto

Pyörivää leikkuuvälinettä koskevat toimenpiteet on aina parasta jättää erikoistuneen huoltoliikkeen suoritettaviksi, koska näillä on hallussaan asianmukaiset työvälineet. Tässä laitteessa tulee käyttää leikkuuvälinettä, jossa on koodi joka on osoitettu sivulla ix annetussa taulukossa. Jatkuvan tuotekehityksen vuoksi, edellä mainitut leikkuuvälineet saatetaan ajan kuluessa vaihtaa toiseen, mutta työkalut pysyvät aina keskenään vaihtokelpoisina ja käyttöturvallisuuden kannalta samanarvoisina.

Asenna leikkuuväline (2) paikalleen siten, että koodi tulee maata kohti, kuvassa näkyvän työjärjestyksen mukaisesti. Kiinnitä keskusruuvi (1) dynamometrisella avaimella, joka on kalibroitu arvoon 30 Nm (mallille 340) tai 16-20 Nm (mallille 380).

4.3 Laitteen puhdistus

Älä käytä vesisuihkuja ja vältä kastamasta moottoria ja sähköosia.

Älä käytä voimakkaita nesteitä rungon puhdistamisessa.

4.4 AKUN LATAUS JA HUOLTO

HUOMAUTUS

1. Säilytä akkua +7° - + 40 °C lämpötilassa. Jos laitetta varastoidaan tiloissa joissa kyseisten lämpötilojen ylittäminen on mahdollista, suosittelemme irrottamaan akun ja asettamaan sen sopivaan paikkaan.
2. Käytön aikana akku on suojattu kokonaan tyhjentymiseltä suojalaitteella, joka sulkee laitteen ja estää sen toiminnan.
3. Akku on varustettu suojuksella, joka estää latauksen jos ympäristölämpötila ei ole välillä 0 - +45 °C.
4. Akku voidaan ladata milloin tahansa, myös osittain, ilman vaaraa sen vaurioitumisesta.

4.4a Akun latauksen tarkistus

Tarkistaaksesi akun lataustason (4), paina painiketta (4a), joka aktivoi neljä LEDiä (4b), joiden merkitys on seuraava:

LED Akun lataus
4 VIHREÄÄ 100%
3 VIHREÄÄ 70%
2 VIHREÄÄ 45%
1 VIHREÄ 10% -	Lataa akku
Ei mikään Akun	ataustaso on alle 10% ja vaatii välitöntä lataamista.Jos 30 minuutin latauksen jälkeen mikään LEDI ei syty palamaan se merkitsee, että akku on rikki ja että se on vaihdettava.

4.4b Akun irrotus ja lataus

Jokaisen työvuoron jälkeen suosittelemme lataamaan akun.

Akun lataamiseksi:

• avaa luukku (1) ja vedä ulos turva-avain (2)
• paina alakielekettä (3) ja irrota akku (4)
• laita akku (4) akkulaturiin (5) työntämällä sen pohjaan saakka
• kytke akkulaturi (5) pistorasiaan, jonka jännite vastaa tarrassa annettua.

Latausaika on noin 1,5 - 3,5 tuntia, joka vaihtelee akun ka-pasiteetin ja jäljellä olevan latauksen mukaan.

Akkulaturi (5) on LED-valolla varustettua diagnostista tyyp-piä, joka antaa tietoa akun ja latauksen tilasta seuraavan taulukon mukaisesti:

LED (5a) Merkitys
VIHREÄ(Vilkkuva)	Akkua ladataan
VIHREÄ Akku on	ladattu täyteen
PUNAINEN Akku	ylikuumentunut: ota akku pois ja anna sen jäähtyä vähintään 30 minuuttia
Sammunut Akku	puuttuu tai sitä ei ole kytketty
PUNAINEN(Vilkkuu)	Latauksessa esiintyy häiriö ja akku voi olla viallinen; kyseisessä tapauksessa irrota akku ja laita se takaisin paikoilleen 2 tunnin sisällä: jos LED-valo osoittaa lataustilaa, se merkitsee, että akun kunto on hyvä ja lataus voi jatkua säännöllisesti. Muussa tapauksessa:- kytke akkulaturi irti verkosta ja takaisin verkkoon muutaman minuutin etäisyydellä- irrota ja aseta akku takaisin akkulaturiin muutaman minuutin etäisyydellä.Jos näiden yritysten jälkeen LED (5b) ei osoita lataustilaa ja jatkaa vilkku-mista, se merkitsee, että akku on rikki ja joudutaan vaihtamaan.

4.4c Akun asentaminen takaisin laitteeseen

Latauksen loputtua:

- paina alakielekettä (3) ja irrota akku (4) (vältä pitämässä latauksessa pitkään latauksen loputtua)

• irrota akkulaturi (5) sähköverkosta
• aavaa laitteen luukku (1), laita akku (4) paikoilleen laitteeseen työntämällä se pohjaan lukitaksesi sen asentoon ja varmistaaksesi sähkökosketuksen.
• sulje luukku (1) kokonaan.

5. LISÄVARUSTEET

! VAROITUS! Oman turvallisuutenne vuoksi on ehdottomasti kiellettyä asentaa mitään muita lisävarusteita kuin seuraavassa luettelossa on mainittu. Nämä lisävarusteet on suunniteltu erityisesti oman laitteenne malliin ja tyyppiin sopiviksi.

5.1 Valinnaiset akut

Saatavilla on kapasiteetiltaan erilaisia akkuja erilaisiin käyttövaatimuksiin mukautumista varten. Tässä laitteessa käytettävien hyväksyttyjen akkujen luettelo löytyy sivulla «ix» olevasta taulukosta.

6. DIAGNOSTIIKKA

Mitä tehdä, jos ...
Ongelman syy Korjaustoimenhpide
1. Kytkintä käyttämällä moottori ei käynnisty
Turva-avain puuttuu tai sitä ei ole asetettu oikein paikoilleen	Aseta avain, kunnes tunnet "naksahduksen" (ks. 3.2)
Akku puuttuu tai sitä ei ole asetettu oikein paikoilleen	Avaa luukku ja varmista, että akku on asetettu oikein (ks. 4.4)
Tyhjä akku	Tarkista akun lataus ja lataa akku uudelleen (ks. 4.4)
Terminen suojaus lauennut	Anna laitteen jäähtyä
Moottori ei käynnisty välittömästi	Pidä kytkintä painettuna 1-3 sekunnin ajan (ks. 2.2)
2. Moottori pysähtyy tytöstön aikana
Akkua ei ole asetettu oikein	Avaa luukku ja varmista, että akku on asetettu oikein (ks. 4.4)
Tyhjä akku	Tarkista akun lataus ja lataa akku uudelleen (ks. 4.4)
Suojus lauennut	Odota vähintään 5 minuuttia ja käynnistä laite sitten uudelleen
Tukkeumat, jotka estävät leikkuuvälineen pyörinnän	Irrota turva-avain, pue päällesi työhanskat ja ota laitteen alaosassa ja/ tai poistoaukossa oleva ruoho tai jäänteet pois
3. Moottori on käynnissä mutta leikkuuväline ei pyöri
Leikkuuvälineen kiinnitys löystynyt	Pysäytä moottori välittömästi ja ota yhteys huoltokeskukseen (ks. 4.2)
4. Liiallista melua ja/tai tärinää työstön aikana
Leikkuuvälineen kiinnitys löystynyt tai leikkuuväline vahingoittunut	Pysäytä moottori välittömästi ja ota yhteys huoltokeskukseen (ks. 4.2)
5. Lyhyt akun kesto
Vaikeat käyttöolosuhteets suuremmalla virrankulutuksella	Optimoi käyttö (ks. 4.4)
Akku eri riitä vaadittuunkäyttöön	Käytä toista tai parannettua akkua (ks. 5.2)
6. Akkulaturi ei lataa akkua (punainen led palaa tai vilkkuu)
Akkua ei ole asetettu oikein akkulaturiin	Tarkista, että se on asetettu oikein (ks. 4.4)
Ympäristölliset olosuhteeteivät ole asianmukaiset	Suorita lataus lämpötilaltaan sopivassaympäristössä (ks. 4.4)
Likaiset koskettimet Puhdista	koskettimet
7. Akkulaturi ei lataa akkua (mikään led ei pala)
Akussa ei ole virtaa Tarkista,	että pistoke on kytketty ja että pistorasiassa on virta
Viallinen akkulaturi Vaihda käyttämällä alkuperäistä varaosaa

Kaikissa muissa tilanteissa kuin on luettelossa mainittu, käänny jälleenmyyjäsi tai huoltokeskuksen puoleen.
