LIETOŠANAS INSTRUKCIJA AL1 38 LI ALPINA

Ar bateriju darbināma no aizmugures ejot vadāma zāliena pļaujmašīna

[2] Nominālā jauda * [3] Maks. dzinēja griešanās ātrums * [4] Mašīnas svars * [5] Barošanas spriegums un frekvence MAX [6] Barošanas spriegums un frekvence NOMINAL [7] Pļaušanas platums [8] Skaņas spiediena līmenis [9] Mērījumu kļūda [10] Izmērītais skaņas intensitātes līmenis [11] Garantētais skaņas intensitātes līmenis [12] Vibrāciju līmenis [13] Izmēri (garums/platums/augstums) [14] Griezējierīces kods [15] Piederumi [16] „Mulčēšanas” komplekts [17] Akumulatora kods

nas lietošanas. Iepazīstieties ar mašīnas vadības ierī- cēm un ar to pareizu izmantošanu. Iemācieties ātri apturēt dzinēju. Šo norādījumu un brīdinājumu neievērošana var izraisīt elektriskos triecienus, ugunsgrēkus un/vai smagas traumas. Saglabājiet visus brīdinājumus un norādījumus, lai ar tiem varētu iepazīties arī nākotnē.

2) Nekādā gadījumā neļaujiet lietot mašīnu bērniem vai cil-

vēkiem, kuri nav nepieciešamā līmenī iepazinušies ar ins- trukciju. Vietējā likumdošanā var būt noteikts minimālais mašīnas operatora vecums.

3) Šo ierīci drīkst izmantot bērni, sākot no 8 gadu vecu-

ma, kā arī personas ar ierobežotām ziskām, jutekliskām vai garīgām spējām un personas, kurām trūkst pieredzes un/vai zināšanu, ja viņus uzrauga cita persona vai, ja viņi ir instruēti par ierīces drošu izmantošanu un par saistītiem riskiem. Bērni nedrīkst rotaļāties ar ierīci. Bērni bez uzrau- dzības nedrīkst veikt tīrīšanas vai plānotas tehniskās ap- kopes operācijas.

4) Nekādā gadījumā neizmantojiet zāliena pļaujmašīnu, ja

tuvumā atrodas cilvēki, it īpaši bērni vai dzīvnieki.

5) Nekādā gadījumā neizmantojiet mašīnu, ja mašīnas

operators ir noguris vai slikti jūtas vai, ja viņš ir lietojis me- dikamentus, narkotikas, alkoholu vai vielas, kas pasliktina reeksus un uzmanību.

6) Atcerieties, ka operators vai lietotājs ir atbildīgs par ne-

gadījumiem un nejaušiem mantas bojājumiem, kuros ir ie- saistītas trešās personas vai to manta. Lietotāja pienākums ir novērtēt darba vietā pastāvošos potenciālos riskus, kā arī veikt visus pasākumus, kas nepieciešami savas un citu personu drošības garantēšanai, it īpaši strādājot uz slīpām, nelīdzenām, slidenām vai nestabilām virsmām.

7) Pārdodot ierīci vai iedodot to lietošanā citām personām,

pārliecinieties, ka lietotājs iepazīstas ar šajā rokasgrāmatā izklāstītajiem norādījumiem.

B) SAGATAVOŠANĀS DARBI

1) Ierīces izmantošanas laikā vienmēr valkājiet izturīgus

apavus ar neslīdošu zoli un garas bikses. Strādājot ar mašī- nu, nedrīkst iet ar basām kājām vai valkāt vaļējas sanda- les. Noņemiet ķēdes, aproces un vaļīgu apģērbu ar brīvām daļām vai auklām, kā arī kaklasaiti. Savāciet garus matus. Vienmēr izmantojiet aizsargaustiņas.

2) Rūpīgi pārbaudiet visu darba lauku un novāciet visus

priekšmetus, kurus mašīna var uzmest, vai kuri var sabo- jāt pļaušanas mezglu vai dzinēju (akmeņi, zari, metāla va- di, kauli u.c.).

3) Pirms lietošanas veiciet vispārējo mašīnas pārbaudi,

īpašu uzmanību pievērsiet šādiem punktiem: – pārbaudiet griezējierīces stāvokli un to, vai skrūves un pļaušanas mezgls nav nodilis vai bojāts. Lai saglabātu līdzsvaru, nomainiet visu bojātu vai nodilušu griezējierī- ces un skrūvju bloku. Remontdarbi, ja tie ir nepieciešami, ir jāveic specializētajā centrā. – Drošības svirai ir jākustas brīvi un bez pārmērīga spē- ka pielietošanas, pēc atlaišanas tai automātiski un ātri jāatgriežas neitrālajā stāvoklī, nodrošinot griezējierīces

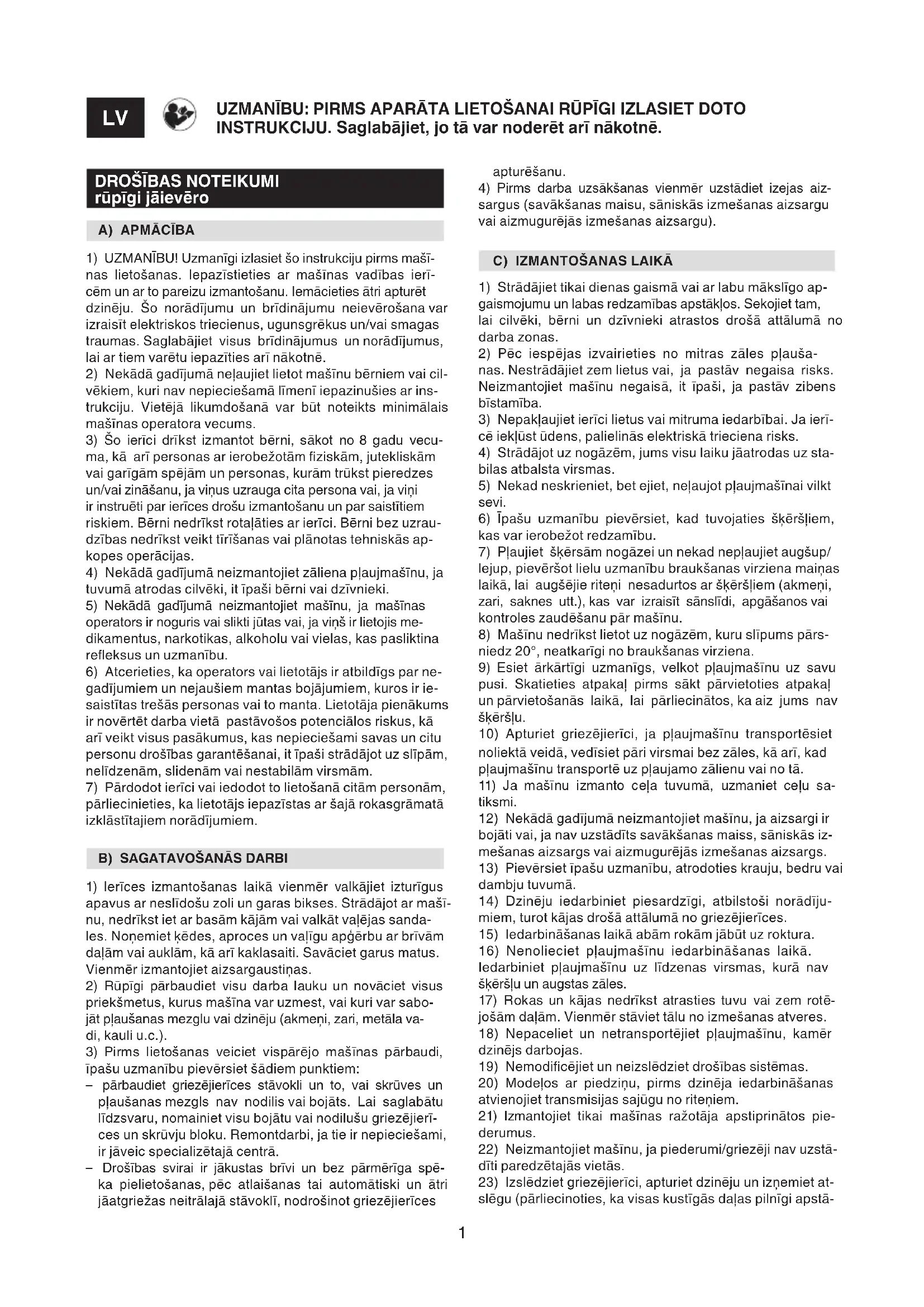

UZMANĪBU: PIRMS APARĀTA LIETOŠANAI RŪPĪGI IZLASIET DOTO INSTRUKCIJU. Saglabājiet, jo tā var noderēt arī nākotnē. apturēšanu.

4) Pirms darba uzsākšanas vienmēr uzstādiet izejas aiz-

sargus (savākšanas maisu, sāniskās izmešanas aizsargu vai aizmugurējās izmešanas aizsargu).

C) IZMANTOŠANAS LAIKĀ

1) Strādājiet tikai dienas gaismā vai ar labu mākslīgo ap-

gaismojumu un labas redzamības apstākļos. Sekojiet tam, lai cilvēki, bērni un dzīvnieki atrastos drošā attālumā no darba zonas.

2) Pēc iespējas izvairieties no mitras zāles pļauša-

nas. Nestrādājiet zem lietus vai, ja pastāv negaisa risks. Neizmantojiet mašīnu negaisā, it īpaši, ja pastāv zibens bīstamība.

3) Nepakļaujiet ierīci lietus vai mitruma iedarbībai. Ja ierī-

cē iekļūst ūdens, palielinās elektriskā trieciena risks.

4) Strādājot uz nogāzēm, jums visu laiku jāatrodas uz sta-

bilas atbalsta virsmas.

5) Nekad neskrieniet, bet ejiet, neļaujot pļaujmašīnai vilkt

6) Īpašu uzmanību pievērsiet, kad tuvojaties šķēršļiem,

kas var ierobežot redzamību.

7) Pļaujiet šķērsām nogāzei un nekad nepļaujiet augšup/

lejup, pievēršot lielu uzmanību braukšanas virziena maiņas laikā, lai augšējie riteņi nesadurtos ar šķēršļiem (akmeņi, zari, saknes utt.), kas var izraisīt sānslīdi, apgāšanos vai kontroles zaudēšanu pār mašīnu.

8) Mašīnu nedrīkst lietot uz nogāzēm, kuru slīpums pārs-

niedz 20°, neatkarīgi no braukšanas virziena.

9) Esiet ārkārtīgi uzmanīgs, velkot pļaujmašīnu uz savu

pusi. Skatieties atpakaļ pirms sākt pārvietoties atpakaļ un pārvietošanās laikā, lai pārliecinātos, ka aiz jums nav šķēršļu.

10) Apturiet griezējierīci, ja pļaujmašīnu transportēsiet

noliektā veidā, vedīsiet pāri virsmai bez zāles, kā arī, kad pļaujmašīnu transportē uz pļaujamo zālienu vai no tā.

11) Ja mašīnu izmanto ceļa tuvumā, uzmaniet ceļu sa-

12) Nekādā gadījumā neizmantojiet mašīnu, ja aizsargi ir

bojāti vai, ja nav uzstādīts savākšanas maiss, sāniskās iz- mešanas aizsargs vai aizmugurējās izmešanas aizsargs.

13) Pievērsiet īpašu uzmanību, atrodoties krauju, bedru vai

14) Dzinēju iedarbiniet piesardzīgi, atbilstoši norādīju-

miem, turot kājas drošā attālumā no griezējierīces.

15) Iedarbināšanas laikā abām rokām jābūt uz roktura.

16) Nenolieciet pļaujmašīnu iedarbināšanas laikā.

Iedarbiniet pļaujmašīnu uz līdzenas virsmas, kurā nav šķēršļu un augstas zāles.

17) Rokas un kājas nedrīkst atrasties tuvu vai zem rotē-

jošām daļām. Vienmēr stāviet tālu no izmešanas atveres.

18) Nepaceliet un netransportējiet pļaujmašīnu, kamēr

19) Nemodicējiet un neizslēdziet drošības sistēmas.

20) Modeļos ar piedziņu, pirms dzinēja iedarbināšanas

atvienojiet transmisijas sajūgu no riteņiem.

21) Izmantojiet tikai mašīnas ražotāja apstiprinātos pie-

22) Neizmantojiet mašīnu, ja piederumi/griezēji nav uzstā-

dīti paredzētajās vietās.

23) Izslēdziet griezējierīci, apturiet dzinēju un izņemiet at-

slēgu (pārliecinoties, ka visas kustīgās daļas pilnīgi apstā-2 jās): – mašīnas transportēšanas laikā; – katru reizi, kad pļaujmašīna tiek atstāta bez uzraudzības; – pirms aizsprostojuma vai aizsērējuma likvidēšanas iz- mešanas kanālā; – pirms mašīnas pārbaudes, tīrīšanas vai labošanas; – pēc sadursmes ar kādu priekšmetu. Pārbaudiet, vai mašīnai nav radušies bojājumi un veiciet nepieciešamo remontu pirms atsākat to lietot.

24) Izslēdziet griezējierīci un apturiet dzinēju:

– katru reizi, noņemot vai uzstādot savākšanas maisu; – katru reizi, noņemot vai uzstādot sāniskās izmešanas deektoru; – pirms pļaušanas augstuma regulēšanas, ja šo operāciju nevar veikt no operatora darba vietas.

25) Darba laikā vienmēr turieties drošā attālumā no rotējo-

šas griezējierīces, kuru nosaka roktura garums.

26) UZMANĪBU – Ja darba laikā rodas bojājumi vai nega-

dījumi, nekavējoties apturiet dzinēju un attāliniet mašīnu, lai neradītu jaunus bojājumus; operatora vai citu personu savainošanās gadījumā nekavējoties sniedziet situācijai atbilstošo pirmo palīdzību un vērsieties pie ārsta. Rūpīgi novāciet gružus, kas var izraisīt bojājumus vai savainot cil- vēkus vai dzīvniekus gadījumā, ja jūs tos nepamanāt.

27) UZMANĪBU – Trokšņa un vibrāciju līmenis, kas ir norā-

dīts šajā instrukcijā, atbilst maksimālajām vērtībām, kas var rasties mašīnas izmantošanas laikā. Nelīdzsvarota griezējelementa izmantošana, pārmērīgs kustības ātrums un tehniskās apkopes neveikšana būtiski ietekmē trokšņa līmeni un vibrācijas. Tāpēc ir jāveic piesardzības pasāku- mi, lai novērstu iespējamus bojājumus, kas var rasties pār- mērīga trokšņa vai vibrāciju radītas pārslodzes dēļ; veiciet mašīnas tehnisko apkopi, izmantojiet prettrokšņa austiņas, darba laikā taisiet pauzes.

1) UZMANĪBU! – Pirms jebkādu tīrīšanas vai tehniskās ap-

kopes darbību veikšanas, izņemiet atslēgu un izlasiet attie- cīgos norādījumus. Vienmēr valkājiet atbilstošus apģērbus un darba cimdus visos gadījumos, kad pastāv roku ievai- nojuma bīstamība.

2) UZMANĪBU! – Nekādā gadījumā nelietojiet mašīnu, ja

tās detaļas ir nodilušas vai bojātas. Bojātas vai nodilušas detaļas ir nepieciešams nomainīt, nevis labot. Izmantojiet tikai oriģinālās rezerves daļas: ja izmanto neoriģinālās re- zerves daļas un/vai, ja tās ir uzstādītas nepareizi, tas mazi- na mašīnas drošību, var izraisīt negadījumus vai traumas, un atbrīvo ražotāju no jebkādām saistībām vai atbildības.

3) Visi šajā rokasgrāmatā neaprakstītie tehniskās apko-

pes un regulēšanas darbi ir jāveic pie vietējā izplatītāja vai specializētajā servisa centrā, kura darbiniekiem ir zināša- nas un iekārtas, kas nepieciešamas, lai pareizi veiktu šos darbus, saglabājot mašīnas sākotnējo drošības līmeni. Ja darbus veic nepiemērotajās darbnīcās, vai tos veic nekva- licēts personāls, jebkāda veida garantija tiek anulēta, kā arī ražotājs tiek atbrīvots no jebkādām saistībām vai at- bildības.

4) Pēc katras izmantošanas reizes izņemiet atslēgu un pār-

baudiet, vai mašīnai nav bojājumu.

5) Sekojiet tam, lai visi uzgriežņi un skrūves būtu pievilk-

ti, lai pārliecinātos, ka mašīna visu laiku ir drošā darbības stāvoklī. Regulāra tehniskā apkope ir ļoti svarīga drošībai un darbības raksturojumu saglabāšanai.

6) Regulāri pārbaudiet, vai griezējierīces skrūves ir pie-

7) Veicot darbus ar griezējierīci, kā arī noņemot vai uzstā-

dot to, vienmēr izmantojiet darba cimdus.

8) Griezējierīces asināšanas laikā sekojiet tās līdzsva-

ram. Visas ar griezējierīci veicamās darbības (noņemša- na, asināšana, balansēšana, atkārtota uzstādīšana un/vai maiņa) ir svarīgas operācijas, kuru veikšanai ir nepiecie- šamas speciālas iemaņas un atbilstošs aprīkojums; tāpēc drošības nolūkos tās vienmēr ir jāveic specializētajos teh- niskās apkopes centros.

9) Mašīnas regulēšanas laikā pievērsiet īpašu uzmanību

tam, lai pirksti neiekļūtu starp kustīgo griezējierīci un mašī- nas nekustīgām daļām.

10) Nepieskarieties griezējierīcei, kamēr atslēga nav

izņemta un griezējierīce nav pilnībā apstājusies. Veicot darbus ar griezējierīci, ņemiet vērā, ka griezējierīce var izkustēties arī tajā gadījumā, ja atslēga ir izņemta.

11) Bieži pārbaudiet sāniskās izmešanas aizsargu vai aiz-

mugurējās izmešanas aizsargu, savākšanas maisu, lai pārbaudītu, vai tie nav nodiluši vai bojāti. Ja tie ir bojāti, nomainiet tos.

12) Nomainiet uzlīmes ar norādījumiem un brīdinājumiem,

13) Glabājiet mašīnu bērniem nepieejamā vietā.

14) Ļaujiet dzinējam atdzist, pirms novietojat mašīnu

15) Lai samazinātu ugunsgrēka risku, novāciet no mašī-

nas, un it īpaši no dzinēja, zāli, lapas un smērvielas pa- liekas. Iztukšojiet savākšanas maisu un nekad neatstājiet telpā konteinerus ar nopļautu zāli.

E) PAPILDU BRĪDINĀJUMI

1) Nelietojiet mašīnu sprādzienbīstamās vidēs, uzliesmo-

jošo šķidrumu, gāzu vai putekļu klātbūtnē. Elektroierīču darbības laikā veidojas dzirksteles, kuras var uzliesmot pu- tekļus vai tvaikus.

2) Nepārslogojiet mašīnu. Izmantojiet darbam piemērotu

mašīnu. Ar piemērotu mašīnu darbu var paveikt labāk un drošāk, tādā ātrumā, kuram tā ir paredzēta.

3) Akumulatora uzlādēšanai izmantojiet tikai ražotāja reko-

mendējamos akumulatoru lādētājus. Nepiemērota akumu- latoru lādētāja izmantošana var izraisīt elektrisko triecienu, pārkaršanu vai akumulatora kodīga elektrolīta izliešanos.

4) Lietojiet tikai jūsu elektroierīcei speciāli paredzētos aku-

mulatorus. Citu akumulatoru izmantošana var izraisīt trau- mas un ugunsgrēku.

5) Sliktā stāvoklī esošā akumulatora elektrolīts var izlie-

ties. Izvairieties no nonākšanas saskarē ar elektrolītu. Ja jūs nejauši tam pieskaraties, nekavējoties noskalojiet to ar ūdeni. Ja tas nokļūst acīs, tad vērsieties arī pie ārsta. No akumulatora izlijušais šķidrums var kairināt ādu un iz- raisīt apdegumus.

6) Pirms akumulatora uzstādīšanas pārliecinieties, vai

ierīce ir izslēgta. Akumulatora uzstādīšana ieslēgtajā elek- triskajā ierīcē var izraisīt ugunsgrēku.

7) Kamēr akumulators netiek izmantots, turiet to tālu no

saspraudēm, monētām, atslēgām, naglām, skrūvēm un ci- tiem nelieliem metāla priekšmetiem, kuri var izraisīt spaiļu īssavienojumu. Akumulatora spaiļu īssavienojums var iz- raisīt uzliesmošanos vai ugunsgrēku.

8) Akumulatoru nekādā gadījumā nedrīkst izjaukt.

9) Nekādā gadījumā nemetiet izlietotus akumulatorus

liesmā – PASTĀV SPRĀDZIENA BĪSTAMĪBA!

10) Pievienojiet akumulatoru lādētāju tikai pie tāda elek-

trības tīkla, kura spriegums sakrīt ar vērtību tehnisko da- tu plāksnītē.

11) Izmantojiet tikai oriģinālos akumulatorus.

12) Ilgstošas lietošanas gadījumā akumulators var sasilt.3

Pirms uzlādēšanas ļaujiet tam atdzist.

13) Neglabājiet akumulatoru un akumulatoru lādētāju bēr-

niem pieejamā vietā.

14) Nelietojiet akumulatoru lādētāju vietās, kurās ir uz-

liesmojoši izgarojumi vai vielas.

15) Uzlādējiet akumulatorus tikai pie temperatūras no 10°C

16) Nekādā gadījumā neglabājiet akumulatorus vietās,

kurās temperatūra pārsniedz 40°C.

17) Nekādā gadījumā neveidojiet īssavienojumu starp

akumulatora spailēm un nepievienojiet tās pie metāla priekšmetiem.

18) Akumulatoru transportēšanas laikā sekojiet tam, lai

starp spailēm nerastos īssavienojums un netransportējiet akumulatorus metāla konteineros.

19) Akumulatora spaiļu īssavienojuma gadījumā tas var

uzsprāgt. Un jebkurā gadījumā, īssavienojums bojā aku- mulatoru.

20) Regulāri pārbaudiet, vai akumulatoru lādētāja vads

nav bojāts. Ja vads ir bojāts, nomainiet akumulatoru lā- dētāju.

21) Pirms akumulatoru nolikšanas uzglabāšanā ziemas se-

zonā, pilnīgi tos uzlādējiet.

22) Glabājiet akumulatoru lādētāju no lietus un mitruma

aizsargātā vietā. Ja akumulatoru lādētājā nokļūst ūdens, palielinās elektriskā trieciena risks.

23) Uzturiet akumulatoru lādētāju tīru. Uzkrājušies netīru-

mi var izraisīt elektrisko triecienu.

24) Neizmantojiet akumulatoru lādētāju vietās ar uz-

liesmojošām vielām vai uz viegli uzliesmojošām virsmām, piemēram, uz papīra, auduma utt. Uzlādēšanas laikā aku- mulatoru lādētājs sasilst un var izraisīt ugunsgrēku.

25) Bojāts akumulatoru lādētājs vai tā nepareiza lietoša-

na var izraisīt tvaiku rašanos, kas var kairināt elpceļus. Vediniet telpu ar svaigu gaisu un vērsieties pie ārsta, ja jums rodas šaubas.

26) Periodiski tīriet akumulatora ventilācijas atveres, iz-

mantojot mīkstu, sausu un tīru lupatiņu. F) TRANSPORTĒŠANA UN PĀRVIETOŠANA

1) Katru reizi, kad mašīna ir jāpārvieto, jāpaceļ, jātranspor-

tē vai jānoliec, rīkojieties šādi: – izmantojiet izturīgus darba cimdus; – satveriet mašīnu tādās vietās, lai tvēriens būtu drošs, ņemot vērā mašīnas svaru un tā sadali; – jāpieaicina tāds personu skaits, kas atbilst mašīnas svaram un transportlīdzekļa raksturojumam, vai vietai, kurā mašīna ir jānogādā vai jāsavāc; – pārliecinieties, ka mašīnas kustības nevar radīt bojāju- mus vai ievainojumus.

2) Transportēšanas laikā piemērotā veidā piestipriniet

mašīnu ar siksnu un ķēžu palīdzību. G) APKĀRTĒJĀS VIDES AIZSARDZĪBA

1) Mašīnas īpašniekam ir jārūpējas par vides aizsardzību,

izturoties ar cieņu pret sabiedrību un vidi, kurā dzīvojam. Centieties nekļūt par jūsu kaimiņu traucējumu cēloni.

2) Rūpīgi ievērojiet vietējo likumdošanu, kas attiecas uz

iepakojuma materiālu, bojāto daļu vai citu vidi piesārņojošo materiālu pārstrādi; šos atkritumus nedrīkst izmest kopā ar sadzīves atkritumiem, bet tie ir jānogādā uz specializēta- jiem atkritumu savākšanas centriem, kas nodrošina atkri- tumu utilizāciju.

3) Rūpīgi ievērojiet vietējo likumdošanu, kas attiecas uz

pļaušanas atkritumu utilizāciju.

4) Pēc mašīnas izvadīšanas no ekspluatācijas, neme-

tiet to ārā, bet sazinieties ar atkritumu savākšanas centru saskaņā ar vietējās likumdošanas prasībām.

IEPAZĪŠANĀS AR MAŠĪNU

MAŠĪNAS APRAKSTS UN IZMANTOŠANAS MĒRĶI Šī mašīna ir uzskatāma par dārza iekārtu, jeb precīzāk tā ir no aizmugures ejot vadāma zāliena pļaujmašīna. Mašīnas galvenā sastāvdaļa ir dzinējs, kas darbina griezē- jierīci, kas atrodas aiz aizsargvāka, kā arī tā ir aprīkota ar riteņiem un rokturi. Operators var vadīt mašīnu un darbināt galvenās vadības ierīces, visu laiku atrodoties aiz roktura, tātad vienmēr esot drošā attālumā no rotējošās griezējierīces. Ja operators attālinās no mašīnas, dzinējs un rotējošā griezējierīce tiek apturēta dažu sekunžu laikā. Paredzētais izmantošanas veids Šī mašīna ir paredzēta zāles pļaušanai (un savākšanai) dārzos un zālienos, kuru izmērs atbilst pļaušanas jaudai, operatoram pārvietojoties ar kājām. Speciālu piederumu vai ierīču izmantošanas gadījumā zāli var nesavākt vai veikt “mulčēšanu”, izkliedējot nopļauto zāli uz zemes. Lietotāja tips Šī mašīna ir paredzēta patērētājiem, jeb neprofesionāliem lietotājiem. Šī mašīna ir paredzēta “neprofesionālai lieto- šanai”. Nepareiza lietošana Mašīnas izmantošana jebkādiem citiem mērķiem, kas nav minēti augstāk, var būt bīstama un var radīt ievainojumus un/vai bojāt mantu. Par nepareizu lietošanu tiek uzskatīts (tikai piemēra labad, saraksts nav pilns): – cilvēku, bērnu vai dzīvnieku pārvadāšana mašīnā; – braukšana ar mašīnu; – mašīnas lietošanas kravas vilkšanai vai stumšanai; – mašīnas lietošana lapu vai šķembu savākšanai; – mašīnas lietošana dzīvžoga izlīdzināšanai vai augu pļau- šanai, kas nav zāle; – mašīnas lietošana vienlaicīgi vairākām personām; – rotējošās griezējierīces ieslēgšana vietās bez zāles.

MAŠĪNAS IDENTIFIKĀCIJAS ETIĶETE

UN SASTĀVDAĻAS (skatiet attēlus ii lpp.)

1. Skaņas intensitātes līmenis

2. CE atbilstības marķējums

3. Izgatavošanas gads

4. Pļaujmašīnas tips

6. Ražotāja nosaukums un adrese

8. Dzinēja darbības režīms

10. Barošanas spriegums

10a. Elektriskās aizsardzības pakāpe4

14. Aizmugurējās izmešanas aizsargs

15. Savākšanas maiss

18. Akumulatora nodalījuma piekļuves durtiņas

19. Drošības atslēga (dezaktivācijas ierīce)

21.2 Spriegums un kapacitāte

22. Akumulatoru lādētājs

22.1 R a ž o t ā j s

22.2 Barošanas spriegums un frekvence / Patēriņš

22.3 Uzlādēšanas spriegums un strāva

Uzreiz pēc mašīnas iegādes pārrakstiet identikācijas nu- murus (3 - 4 - 5) atbilstošajos laukos rokasgrāmatas pēdē- jā lappusē. Atbilstības deklarācijas piemērs ir atrodams rokasgrāma- tas priekšpēdējā lappusē. Neizmetiet elektriskās iekārtas kopā ar sadzīves at- kritumiem. Saskaņā ar Eiropas Direktīvu 2012/19/EU par elektrisko un elektronisko iekārtu atkritumiem un par to īstenošanu saskaņā ar nacionālo likumdoša- nu, vecas elektriskās iekārtas ir jānodod atsevišķi, lai tās varētu pārstrādāt videi draudzīgā veidā. Izmetot elektriskās iekārtas izgāztuvē vai dabā, kaitīgas vielas var sasniegt gruntsūdeņus un iekļauties pārtikas ķēdē, pasliktinot jūsu veselību un labsajūtu. Papildu informācijas saņemšanai par šī izstrādājuma utilizāciju sazinieties ar kompetentu sa- dzīves atkritumu pārstrādes iestādi vai ar vietējo izplatītāju. UZ VADĪBAS ORGĀNU NORĀDĪTO SIMBOLU APRAKSTS (ja tie ir paredzēti)

30. UZMANĪBU - Dzinēja iedarbināšana izraisa vienlai-

cīgu griezējierīces ieslēgšanu.

33. Elektriskā ķēde ieslēgta

(mašīna ieslēgta) DROŠĪBAS NOTEIKUMI - Šī zāliena pļaujmašīna jāiz- manto piesardzīgi. Ar šo nolūku uz mašīnas ir izvietotas piktogrammas, kas atgādina par galvenajiem piesardzības pasākumiem izmantošanas laikā. To nozīme ir izskaidrota tālāk tekstā. Turklāt iesakām jums uzmanīgi izlasīt drošī- bas noteikumus, kas izklāstīti šīs rokasgrāmatas atbilsto- šajā nodaļā. Nomainiet bojātas vai nesalasāmas uzlīmes.

61. Uzmanību: Pirms mašīnas izmantošanas izlasiet ro-

62. Uzmešanas risks. Ierīces lietošanas laikā darba zonā

nedrīkst atrasties cilvēki.

63. Tikai elektriskajām pļaujmašīnām ar barošanu no tīkla.

64. Tikai elektriskajām pļaujmašīnām ar barošanu no tīkla.

65. Uzmaniet griezējierīci: Neievietojiet rokas vai kājas

griezējierīcē. Griezējierīce turpina griezties arī pēc dzinēja izslēgšanas. Pirms tehniskās apkopes veikša- nas izslēdziet dezaktivācijas ierīci.

66. Nepakļaujiet mašīnu lietus vai mitruma iedarbībai.

67. Uzmaniet griezējierīci: Griezējierīce turpina griezties

arī pēc dzinēja izslēgšanas.

71. Ar drošības transformatoru aprīkotais akumulatoru lā-

73. Pirms lietošanas izlasiet rokasgrāmatu.

74. Nepakļaujiet akumulatoru saules staru iedarbībai, ja

temperatūra ir augstāka par 45°C.

75. Neiegremdējiet akumulatoru ūdenī un nepakļaujiet to

PIEZĪME - Atbilstību starp norādēm tekstā un attie-cī- giem attēliem (kas atrodas ix un turpmākajās lap- pusēs) var noteikt ar paragrāfa numura palīdzību.

1. MONTĀŽAS PABEIGŠANA

PIEZĪME Piegādes laikā uz mašīnas jau var būt uzstādītas dažas sastāvdaļas. UZMANĪBU! Izpakošana un montāža ir jāpabeidz uz līdzenas un cietas virsmas. Ir jābūt pietiekoši daudz vietas gan mašīnas, gan iepakojuma pārvietošanai, lietojot tikai piemērotus piederumus. Iepakojuma materiāli ir jāutilizē saskaņā ar spēkā esošo vietējo likumdošanu. 1.1a Roktura montāža (“I” tipa - modelis 340) Ievietojiet attiecīgajās atverēs roktura labo (11) un kreiso (12) apakšējo daļu un piestipriniet tās ar komplektācijā eso- šo skrūvju (13) un paplākšņu (13a) palīdzību. Uzstādiet roktura augšējo daļu (14) un piestipriniet to pie divām apakšējām daļām (11) un (12), izmantojot augšē- jos kloķus (15) (kas iepriekš tika izņemti no atbilstošām atverēm), kas ievietoti vienā no divām atverēm (3) vai (4), atkarībā no vēlamā gala augstuma. Lai noregulētu savilkšanas spēku, katrs kloķis (15) ir jāat- bloķē un pēc vajadzības jāpieskrūvē vai jāatskrūvē apkārt asij tā, lai augšējā daļa (14) būtu cieši piestiprināta pie rok- tura apakšējām daļām (11) un (12), un lai tās bloķēšanai un atbloķēšanai nebūtu jāpielieto pārmērīgs spēks. Nostipriniet vadu (16) vadu turētājos (17) un (18), kā parā- dīts. 1.1b Roktura montāža (“II” tipa - modelis 340) Ievietojiet attiecīgajās atverēs roktura labo (11) un kreiso (12) apakšējo daļu un piestipriniet tās ar komplektācijā eso- šo skrūvju (13) un paplākšņu (13a) palīdzību. Uzstādiet roktura augšējo daļu (14) un piestipriniet to pie divām apakšējām daļām (11) un (12), izmantojot augšējos gredzenus (15) (kas iepriekš tika izņemti no atbilstošām atverēm), kas ievietoti vienā no divām atverēm (3) vai (4), atkarībā no vēlamā gala augstuma. Nostipriniet vadu (16) vadu turētājos (17) un (18), kā parā- dīts. 1.1c Roktura montāža (“III” tipa - modelis 380) Uzstādiet divas roktura apakšējās daļas (11) un (12), kas5 tika saliktas iepriekš, darba pozīcijā, sekojot tam, lai zobs, kas apzīmēts ar «>», atrastos TIKAI iepretim vienai no di- vām sazobes mehānisma gropēm, kas apzīmētas ar «1» vai «2», atkarībā no vēlamā augstuma, pēc tam nobloķējiet divus apakšējos kloķus (13). Abos sānos pozīcijai jābūt vienādai. Uzstādiet roktura augšējo daļu (14) un piestipriniet to pie divām apakšējām daļām (11) un (12), izmantojot augšē- jos kloķus (15) (kas iepriekš tika izņemti no atbilstošām atverēm), kas ievietoti vienā no divām atverēm (3) vai (4), atkarībā no vēlamā gala augstuma. Lai noregulētu savilkšanas spēku, katrs kloķis (15) ir jāat- bloķē un pēc vajadzības jāpieskrūvē vai jāatskrūvē apkārt asij tā, lai augšējā daļa (14) būtu cieši piestiprināta pie rok- tura apakšējām daļām (11) un (12), un lai tās bloķēšanai un atbloķēšanai nebūtu jāpielieto pārmērīgs spēks. Nostipriniet vadu (16) vadu turētājos (17) un (18), kā parā- dīts. 1.1d Roktura montāža (“IV” tipa - modelis 380) Uzstādiet divas roktura apakšējās daļas (11) un (12), kas tika saliktas iepriekš, darba pozīcijā, sekojot tam, lai zobs, kas apzīmēts ar «>», atrastos TIKAI iepretim vienai no di- vām sazobes mehānisma gropēm, kas apzīmētas ar «1» vai «2», atkarībā no vēlamā augstuma, pēc tam nobloķējiet divus apakšējos gredzenus (13). Abos sānos pozīcijai jābūt vienādai. Uzstādiet roktura augšējo daļu (14) un piestipriniet to pie divām apakšējām daļām (11) un (12), izmantojot augšējos gredzenus (15) (kas iepriekš tika izņemti no atbilstošām atverēm), kas ievietoti vienā no divām atverēm (3) vai (4), atkarībā no vēlamā gala augstuma. Nostipriniet vadu (16) vadu turētājos (17) un (18), kā parā- dīts.

1.2 Savākšanas maisa montāža

Savienojiet kopā savākšanas maisa divas sānu detaļas (1) un (2) un pēc tam uzstādiet augšējo daļu (3), pareizi nosti- prinot visus perimetra fiksatorus. Uzstādiet kloķi (4) savākšanas maisa augšējā daļā, ievieto- jot to speciālās ligzdās līdz klikšķim.

1.2 Akumulatora izņemšana un uzlādēšana

Mašīna ir piegādāta ar daļēji uzlādētu akumulatoru, kas ir uzstādīts speciālā nodalījumā. Pirms mašīnas lietošanas izņemiet akumulatoru un pilnīgi uzlādējiet to, kā aprakstīts 4.4. punktā.

2. VADĪBAS ORGĀNU APRAKSTS

PIEZĪME Vadības elementu simbolu nozīme ir paskaidro- ta iepriekš tekstā.

2.1 Drošības atslēga (dezaktivācijas ierīce)

Mašīnas elektriskās ķēdes ieslēgšanai un izslēgšanai iz- manto drošības atslēgu (dezaktivācijas ierīci), kas atrodas akumulatora nodalījumā. Atveriet durtiņas (1) un līdz galam iespraudiet atslēgu (2), lai varētu iedarbināt dzinēju. Lai izņemtu atslēgu, ir jānospiež ksācijas mēlīte. Izņemot atslēgu, elektriskā ķēde pilnīgi izslēdzas, nodroši- not aizsardzību pret mašīnas nesankcionētu izmantošanu.

2.2 Dubultās darbības slēdzis

Dzinējs tiek vadīts ar divpozīciju slēdzi, lai izvairītos no dzinēja nejaušas iedarbināšanas. Lai iedarbinātu mašīnu, nospiediet pogu (2) un pavelciet vienu no divām svirām (1) un uzgaidiet 2-3 sekundes līdz dzinējs tiek iedarbināts. UZMANĪBU! Dzinēja iedarbināšana izraisa vienlai- cīgu griezējierīces ieslēgšanu. Atlaižot abas sviras (1), dzinējs automātiski apstāsies.

2.3 Pļaušanas augstuma regulēšana

• Akumulatora darbības ilgums autonomā režīmā Akumulatora darbības ilgums autonomā režīmā (un, tātad, zāliena platība, ko var apstrādāt pirms akumulators būs jāuzlādē) galvenokārt ir atkarīga no: a) vides apstākļiem, kas palielina pieprasījumu pēc enerģi- jas: – blīvas, augstas, mitras zāles pļaušana; b) operatora rīcības, kuram ir jāizvairās no: – mašīnas biežas ieslēgšanas un izslēgšanas dar- ba laikā; – pārāk zema pļaušanas augstuma attiecībā pret zāles stāvokli; – pārāk liela pārvietošanas ātruma attiecībā pret pļau- jamās zāles daudzumu;

ELECTRONIC RPM ADAPTOR

Šī mašīna ir aprīkota ar elektronisko sistēmu “ELECTRO- NIC RPM ADAPTOR”, kas regulē dzinēja griešanās ātrumu atkarībā no zāles pļaušanai nepieciešamā spēka. Sistēma “ELECTRONIC RPM ADAPTOR” optimizē akumu- latora autonomiju. Gadījumā, ja zāle ir zema (nepieciešams mazāks spēks), mašīna darbojas zemos apgriezienos (zemāks trokšņa līmenis), palielinot akumulatora autonomiju. Gadījumā, ja zāle ir augsta (nepieciešams lielāks spēks), mašīna darbojas augstos apgriezienos (augstāks trokšņa līmenis), samazinot akumulatora autonomiju Lai palielinātu akumulatora darbības ilgumu autonomā režīmā iesakām: – pļaut zāli, kamēr zāliens ir sauss; – bieži pļaut zāli, lai tās augstums nekļūtu pārāk liels; – ja zāle ir ļoti augstā, iestatīt augstāku pļaušanas augs- tumu un pēc tam vēlreiz nopļaut zāli, iestatot zemāku augstumu; – neizmantot mašīnu “mulčēšanas” režīmā, ja zāle ir ļo- ti augsta. Ja jūs vēlaties izmantot mašīnu ilgāk, nekā to atļauj stan- darta akumulatora darbības laiks, ir iespējami šādi risinā- jumi: – iegādājieties otru standarta akumulatoru, lai izlādēju- šos akumulatoru varētu nekavējoties nomainīt, nepār- traucot darbu; – iegādājieties akumulatoru, kuram darbības laiks ir lielāks, nekā standarta akumulatoram (sk. 5.1). PIEZĪME Šī mašīna ļauj pļaut zālienu dažādos veidos; pirms darba sākuma iesakām sagatavot mašīnu saskaņā ar vēlamo pļaušanas metodi. ŠO DARBĪBU DRĪKST VEIKT TIKAI TAD, KAD DZINĒJS IR IZSLĒGTS. 3.1a Mašīnas sagatavošana pļaušanai un zāles savākšanai maisā:6 – Paceliet aizmugurējās izmešanas aizsargu (1) un parei- zi piekabiniet savākšanas maisu (2), kā parādīts attēlā. 3.1b Mašīnas sagatavošana pļaušanai ar zāles aiz- mugurējo izmešanu: – Izņemiet savākšanas maisu un pārliecinieties, vai aiz- mugurējās izmešanas aizsargs (1) stabili paliek nolais- tā stāvoklī. 3.1c Mašīnas sagatavošana pļaušanai un zāles smalcināšanu („mulčēšanas” funkcija, ja tā ir paredzēta): – Paceliet aizmugurējo izmešanas aizsargu (1), ievietojiet deektora aizbāzni (5) izmešanas atverē un stumiet to lī- dz galam līdz apakšējais prols pareizi saāķējas ar izme- šanas atveres malu. Lai izņemtu deektora aizbāzni (5), paceliet aizmugurējo izmešanas aizsargu (1) un izņemiet to, turot to paceltu, lai atkabinātu apakšējo prolu no izmešanas atveres malas.

Pārliecinieties, ka akumulators ir uzlādēts un ir pareizi ievie- tots attiecīgajā nodalījumā, kā norādīts 4.4. punktā. Atveriet durtiņas (1), pēc tam līdz galam ievietojiet drošības atslēgu (2), līdz būs dzirdams klikšķis. Lai iedarbinātu dzinēju, nospiediet drošības pogu (4) un pa- velciet vienu no divām slēdža svirām (3).

Zālāja izskats būs labāks, ja pļaušanu vienmēr veiksiet vienā augstumā un pamīšus divos virzienos. Kad savākšanas maiss pārpildās, zāles savākšana vairs nav tik efektīva un mainās zāliena pļaujmašīnas radītais troksnis. Lai izņemtu un iztukšotu savākšanas maisu, – atlaidiet slēdža sviru un uzgaidiet, kamēr griezējierīce apstāsies; – paceliet aizmugurējās izmešanas aizsargu, satveriet rokturi un izņemiet savākšanas maisu, turot to vertikālā pozīcijā.

• “Mulčēšanas” gadījumā: izvairieties no pārāk liela zāles daudzuma pļaušanas. Vienā piegājienā nepļau- jiet vairāk kā zāles garuma trešdaļu! Pielāgojiet kustī- bas ātrumu zāliena stāvoklim un pļaujamas zāles dau- dzumam. Zāliena kopšanas ieteikumi Katram zāles veidam ir savas īpašības, kas prasa atšķirīgu pieeju zāliena kopšanai. Lasiet uz sēklu iepakojuma eso- šos norādījumus par pļaušanas augstumu un ņemiet vērā augšanas apstākļus jūsu reģionā. Ņemiet vērā, ka zāle sastāv no stiebra un vienas vai vai- rākām lapām. Lapu pilnīgas nopļaušanas gadījumā zāliens tiks bojāts un tiks traucēta zāles augšana. Var izmantot šādus vispārīgus norādījumus: – pārāk zema pļaušana izrauj un retina zāles segumu, re- zultātā uz tā parādīsies „plankumi”; – vasarā pļaušanas augstumam jābūt lielākam, lai izvai- rītos no augsnes nožūšanas; – nepļaujiet mitru zāli; tas var samazināt rotējošās griezē- jierīces efektivitāti, jo zāle pie tās pielīp un tiek izrauta; – ja zāle ir īpaši augsta, vispirms iesakām nopļaut to, uzstā- dot griezējierīci visaugstākajā pozīcijā, un pēc divām vai trim dienām atkārtoti nopļaut zālienu.

3.4 Darba pabeigšana

Pēc darba pabeigšanas atlaidiet abas sviras (1). Pirms jebkādu darbu veikšanas zāliena pļaujmašīnā, UZ- GAIDIET, KAMĒR APSTĀSIES GRIEZĒJIERĪCE. Atveriet durtiņas (2) un izņemiet drošības atslēgu (3), nos- piežot fiksācija s mēlīti. SVARĪGI Gadījumā ja dzinējs apstājas darba laikā pārkar- šanas dēļ, ir jāuzgaida apmēram 5 minūtes pirms to varēs iedarbināt no jauna.

4. PLĀNOTĀ TEHNISKĀ APKOPE

Glabājiet zāliena pļaujmašīnu sausā vietā. SVARĪGI Mašīnas raksturlielumu un drošības uzturēšanai sākotnējā līmeni ir regulāri jāveic rūpīga tehniskā apkope. Visas regulēšanas un tehniskās apkopes operācijas jāveic, kamēr dzinējs ir izslēgts un mašīna ir atvienota no elektrī- bas tīkla.

1) Tīrīšanas, tehniskās apkalpošanas vai regulēšanas

laikā izmantojiet izturīgus darba cimdus.

2) Pēc katras pļaušanas reizes iztīriet zāles atliekas un

netīrumus no šasijas iekšpuses, lai izvairītos no pro- blēmām ar mašīnas iedarbināšanu, kuras var rasties, ja šie netīrumi nožūs.

3) Vienmēr pārbaudiet vai gaisa ieņēmējos nav zāles atlie-

ku. UZMANĪBU! Pirms mašīnas novietošanas uzgla- bāšanā un pirms jebkādu tīrīšanas vai tehniskās apko- pes darbību veikšanas, izņemiet drošības atslēgu.

4.1 Glabāšana vertikālā stāvoklī (modelis 380)

Nepieciešamības gadījumā mašīnu var glabāt vertikālā stāvoklī, uzkarinot to uz āķa. UZMANĪBU! Pārliecinieties, kas āķis un attiecīgā stiprināšanas sistēma ir piemēroti un ir spējīgi izturēt mašīnas svaru; pievērsiet uzmanību un sekojiet tam, lai bērni vai dzīvnieki neuzrāptos uz mašīnas, palielinot slodzi uz āķa. Piekabiniet mašīnu tā, lai griezējierīce atrastos sienas pusē vai būtu piemērotā veidā aizsegta, lai tā neradītu briesmas cilvēkiem, bērniem vai dzīvniekiem, kuri var nejauši nonākt ar to saskarē. Lai uzstādītu mašīnu vertikālā stāvoklī, atbloķējiet kloķus (1 – „III” tipa) vai palaidiet vaļīgāk gredzenus (2 – „IV” tipa) un pagrieziet rokturi uz priekšu, lai zobs, kas apzīmēts ar «>», atrastos TIKAI iepretim sazobes mehānisma gropei, kas apzīmēta ar «S», pēc tam nobloķējiet kloķus (1 – „III” tips) vai gredzenus (2 – „IV” tips). Abos sānos pozīcijai jābūt vienādai.

4.2 Griezējierīces tehniskā apkope

Iesakām visas operācijas ar rotējošo griezējierīci veikt specializētajā servisa centrā, kura rīcībā ir šiem darbiem piemērots aprīkojums. Šajā mašīnā ir paredzēts izmantot griezējierīci, uz kuras ir norādīts kods, kas atrodams tabulā ix lappusē. Ņemot vērā izstrādājuma attīstību, iespējams, ka augstāk norādītā griezējierīce ar laiku tiks nomainīta pret citu grie-7 zējierīci ar līdzīgiem raksturlielumiem un lietošanas drošī- bas līmeni. Uzstādiet griezējierīci (2) tā, lai kods būtu vērsts pret zemi, ievērojot attēlā parādīto secību. Pievelciet centrālo skrūvi (1) ar dinamometrisko atslēgu, kas ir kalibrēta uz 30 Nm (modelim 340) vai 16-20 Nm (mo- delim 380).

4.3 Mašīnas tīrīšana

Nemazgājiet mašīnu ar ūdens strūklas palīdzību, lai izvai- rītos no dzinēja un elektrisko daļu samitrināšanas. Šasijas tīrīšanai neizmantojiet agresīvus šķidrumus. Ja jums radušās jebkādas neskaidrības vai problēmas, sa- zinieties ar tuvāko servisa centru vai vietu, kur iegādājāties izstrādājumu.

1. Akumulators ir jāglabā vietās, kurās temperatūra ir no

+7C° līdz + 40°C. Gadījumā, ja mašīnu noliek vietā, kurā var iziet ārpus šī diapazona, iesakām izņemt akumulato- ru un novietot to piemērotā vietā.

2. Lietošanas laikā akumulators ir aizsargāts pret pilnī-

gu izlādēšanos ar aizsargierīci, kas izslēdz mašīnu un bloķē tās darbību.

3. Akumulators ir aprīkots ar aizsargierīci, kas aptur uzlā-

dēšanu, ja apkārtējās vides temperatūra nav diapazonā no 0 līdz +45 °C.

4. Akumulatoru var uzlādēt jebkurā brīdī, tai skaitā daļēji,

bez akumulatora sabojāšanas riska. 4.4a Akumulatora uzlādēšanas stāvokļa pārbaude Lai pārbaudītu akumulatora (4) uzlādēšanas stāvokli, nos- piediet pogu (4a), lai ieslēgtu četras gaismas diodes (4b), kurām ir šāda nozīme: GAISMAS DIODE Akumulatora uzlādēšana 4 ZAĻAS 100% 3 ZAĻAS 70% 2 ZAĻAS 45% 1 ZAĻA 10% - Uzlādējiet Nav Akumulatora uzlādes līmenis ir mazāks par 10% un tas ir nekavējoties jāuzlādē. Ja pēc 30 uzlādēšanas minūtēm neviena gaismas diode neieslēdzas, tas nozīmē, ka akumulators ir bojāts un tas ir jānomaina. 4.4b Akumulatora izņemšana un uzlādēšana Pēc katras lietošanas reizes ir ieteicams uzlādēt akumu- latoru. Lai uzlādētu akumulatoru: – atveriet durtiņas (1) un izņemiet drošības atslēgu (2); – nospiediet apakšējo mēlīti (3) un izņemiet akumulato- ru (4); – ievietojiet akumulatoru (4) attiecīgajā akumulatoru lā- dētāja nodalījumā (5), iestumjot to līdz galam; – pievienojiet akumulatoru lādētāju (5) pie elektrības tīkla rozetes, kuras spriegums atbilst vērtībai uz tehnisko da- tu plāksnītes. Uzlādēšanas ilgums ir apmēram 1,5 – 3,5 stundas, tas ir atkarīgs no akumulatora kapacitātes un uzlādes līmeņa. Akumulatoru lādētājs (5) ir diagnosticējoša tipa, tas ir aprī- kots ar gaismas diodi, kas sniedz informāciju par akumula- tora stāvokli un par uzlādēšanu, atbilstoši šai tabulai: GAISMAS DIODE (5a) Nozīme ZAĻA (Mirgo) Akumulators tiek uzlādēts ZAĻA Akumulators ir pilnīgi uzlādēts SARKANA Akumulatora pārkaršana: izņemiet akumulatoru un ļaujiet tam atdzist vismaz 30 minūtes Izslēgta Akumulatora nav vai tas ir nepareizi ievietots SARKANA (Mirgo) Kļūme uzlādēšanas laikā, iespējams, akumulators ir bojāts; šajā gadījumā izņemiet akumulatoru un ievietojiet to 2 stundu laikā: ja gaismas diode uzrāda, ka notiek uzlādēšana, tas no- zīmē akumulators ir labā stāvoklī un uzlādēšanu var veikt parastā režīmā. Pretējā gadījumā: – atvienojiet akumulatoru lādētāju no elektrības tīkla un pēc dažām minūtēm pievienojiet to atpakaļ; – izņemiet akumulatoru no aku- mulatoru lādētāja un pēc dažām minūtēm ievietojiet to atpakaļ. Ja pēc šiem mēģinājumiem gaismas diode (5b) neuzrāda, ka tiek veikta uzlādēšana un tā turpina mirgot, tas nozīmē, ka akumulators ir bojāts un tas ir jānomaina. 4.4c Akumulatora uzstādīšana atpakaļ mašīnā Pēc uzlādēšanas pabeigšanas: – nospiediet apakšējo mēlīti (3) un izņemiet akumulatoru (4) (izvairieties no tā ilgstošas turēšanas zem sprieguma pēc uzlādēšanas pabeigšanas); – atvienojiet akumulatoru lādētāju (5) no elektrības tīkla – atveriet mašīnas durtiņas (1), ievietojiet akumulatoru (4) attiecīgajā mašīnas nodalījumā, iestumjot to līdz galam, lai to nobloķētu un nodrošinātu elektrisko kontaktu. – pilnībā aizveriet durtiņas (1).

UZMANĪBU! Jūsu drošības labad ir kategoriski aizliegts uzstādīt jebkādus citus piederumus, kas nav norādīti zemāk esošajā sarakstā ar speciāli jūsu mašī- nas modelim un tipam izstrādātajiem piederumiem.

5.1 Alternatīvie akumulatori

Ir pieejami akumulatoru ar dažādām kapacitātes vērtī- bām, kas paredzēti dažādām darba vajadzībām. Šai mašī- nai apstiprināto akumulatoru saraksts ir atrodams tabulā lpp. «ix».

Kas jādara, ja ... Problēmas cēlonis Risinājums

1. Pēc slēdža ieslēgšanas dzinējs neieslēdzas8

Drošības atslēga nav ievietota vai ir ievietota nepareizi Ievietojiet atslēgu līdz klikšķim (sk. 3.2) Akumulators nav uzstādīts vai ir uzstādīts nepareizi Atveriet durtiņas un pārliecinieties, ka akumulators ir pareizi ievietots( sk. 4.4) Akumulators izlādējies Pārbaudiet akumulatora uzlādēšanas stāvokli un uzlādējiet to (sk. 4.4) Termiskās aizsardzības ieslēgšanās Ļaujiet mašīnai atdzist Dzinējs neieslēdzas uzreiz Turiet slēdzi ieslēgtā stāvoklī 1-3 sekundes (sk. 2.2)

2. Dzinējs izslēdzas darba laikā

Akumulators ir uzstādīts nepareizi Atveriet durtiņas un pārliecinieties, ka akumulators ir pareizi ievietots (sk. 4.4) Akumulators izlādējies Pārbaudiet akumulatora uzlādēšanas stāvokli un uzlādējiet to (sk. 4.4) Aizsardzības ieslēgšanās Uzgaidiet vismaz 5 minūtes un tad atkārtoti iedarbiniet mašīnu Aizsērējums, kas traucē griezējierīcei griezties Izņemiet drošības atslēgu, uzvelciet darba cimdus un izņemiet zāli vai gružus, kas atrodas mašīnas apakšējā daļā un/vai izejas kanāla

3. Dzinējs darbojas, bet griezējierīce negriežas

Izļodzījies griezējierīces aizsargs Nekavējoties izslēdziet dzinēju un sazinieties ar servisa centru (sk. 4.2)

4. Darba laikā rodas pārmērīgs

troksnis un/vai vibrācijas Izļodzījies griezējierīces stiprinājums vai griezējierīce ir bojāta Nekavējoties izslēdziet dzinēju un sazinieties ar servisa centru (sk. 4.2)

5. Zems akumulatora darbības

ilgums autonomā režīmā Smagi ekspluatācijas apstākļi ar palielinātu strāvas patēriņu Optimizējiet ekspluatācijas apstākļus (sk. 4.4) Darba vajadzībām nepiemērots akumulators Izmantojiet otru akumulatoru vai akumulatoru ar lielāku kapacitāti (sk. 5.2)

6. Ar akumulatoru lādētāju

neizdodas uzlādēt akumulatoru (iedegas vai mirgo sarkana gaismas diode) Akumulators ir nepareizi uzstādīts akumulatoru lādētājā Pārbaudiet, vai tas ir uzstādīts pareizi (sk. 4.4) Nepiemēroti vides apstākļi Veiciet uzlādēšanu vietā ar piemērotu temperatūru (sk. 4.4) Visos pārējos gadījumos, kas nav iekļauti šajā sarakstā, sazinieties ar vietējo izplatītāju vai servisa centru. Netīri kontakti Iztīriet kontaktus

7. Ar akumulatoru lādētāju neizdodas uzlādēt

akumulatoru (neviena gaismas diode nedeg) Akumulatoru lādētājam netiek padota elektroenerģija Pārbaudiet, vai ir iesprausta kontaktdakša un, vai elektrības tīkla rozetē ir spriegums Bojāts akumulatoru lādētājs Nomainiet, izmantojot oriģinālo rezerves daļu Akumulatoru lādētājam netiek padota elektroenerģija Pārbaudiet, vai ir iesprausta kontaktdakša un, vai elektrības tīkla rozetē ir spriegums1 БЕЗБЕДНОСНИ МЕРКИ до коишто треба строго да се придржу-

EK atbilstības deklarācija (Direktīva 2006/42/EK par mašīnām, pielikums II, daļa A)

2. Uzņemoties par to pilnu atbildību, paziņo, ka

mašīna: Ar bateriju darbināma no aizmugures ejot vadāma zāliena pļaujmašīna / zāles pļaušana a) Tips / Bāzes modelis b) Komerciālais modelis c) Ražošanas gads d) Sērijas numurs e) Motors: akumulators

3. Atbilst šādu direktīvu prasībām:

f) Sertifikācijas iestāde g) CE tipveida pārbaude

4. Atsauce uz harmonizētiem standartiem

i) Izmērītais skaņas intensitātes līmenis

j) Garantētais skaņas intensitātes līmenis k) Pļaušanas platums q) Pilnvarotais darbinieks, kas sagatavoja tehnisko dokumentāciju: r) Vieta un datums
