KULLANIM KILAVUZU AL1 38 LI ALPINA

[1] TR - TEKNİK VERİLER

[2] Nominal güç * [3] Motorun maksimum çalışma hızı * [4] Makine ağırlığı * [5] Besleme gerilimi ve frekansı MAX [6] Besleme gerilimi ve frekansı NOMINAL [7] Kesim genişliği [8] Ses basınç seviyesi [9] Ölçü belirsizliği [10] Ölçülen ses gücü seviyesi [11] Garanti edilen ses gücü seviyesi [12] Titreşim seviyesi [13] Ebatlar (uzunluk/genişlik/yükseklik) [14] Kesim düzeni kodu [15] Aksesuarlar [16] “Malçlama” kiti [17] Batarya kodu

• Spesik değer için, makine belirleme etiketinde gösterilenleri referans alın.1

bu kurallara özenle uyulmalıdır

1) DİKKAT! Makineyi kullanmadan önce işbu talimatları

dikkatlice okuyun. Kumandaları ve makinenin uygun kulla- nımını iyi öğrenin. Motoru hızlı bir şekilde durdurmayı öğre- nin. Uyarılara ve talimatlara uyulmaması; elektrik çarpmala- rına, yangınlara ve/veya ciddi yaralanmalara neden olabilir. Bütün uyarıları ve talimatları ileride danışmak için saklayın.

2) Çocukların veya kullanım talimatlarını yeterli derece-

de bilmeyen kişilerin makineyi kullanmasına asla izin ver- meyin. Yerel kanunlar kullanıcı için minimum bir yaş sınırı tespit edebilir.

3) Bu cihaz, denetim altında tutulmaları veya cihazın gü-

venli koşullar altında kullanımına ilişkin bilgilendirilmiş ve potansiyel tehlike olasılıklarından haberdar olmaları koşu- luyla, 8 yaşındaki veya daha büyük çocuklar ve ziki ve akli yetenekleri tam gelişmemiş veya yetersiz deneyim ve bil- giye sahip kişiler tarafından kullanılabilir. Çocuklar cihazla oynamamalıdırlar. Temizlik ve olağan bakım işlemleri dene- timsiz çocuklar tarafından yapılmamalıdır.

4) İnsanlar, özellikle de çocuklar veya hayvanlar yakınday-

ken çim biçme makinesini asla kullanmayın.

5) Kullanıcı yorgun olduğunda, kendini kötü hissettiğin-

de veya ilaç, uyuşturucu, alkol veya reeks ve dikkat ye- teneklerine zararlı maddeler almışsa makineyi asla kul- lanmamalıdır.

6) Başka kişilere veya onların mallarına gelebilecek kaza-

lardan ve beklenmedik olaylardan operatörün veya kulla- nıcının sorumlu olduğunu unutmayın. Üzerinde çalışılması gereken arazinin potansiyel risklerini değerlendirmek ve aynı zamanda özellikle eğimlerde, engebeli, kaygan veya sağlam olmayan arazilerde kendinin ve başkalarının güven- liğini garanti etmek için tüm gerekli önlemleri almak kullanı- cının sorumluluğu altındadır.

7) Makinenin başkalarına devredilmek veya ödünç veril-

mek istenmesi halinde kullanıcının, işbu kılavuzda bulunan kullanım talimatlarını okumuş olduğundan emin olun.

B) HAZIRLIK İŞLEMLERİ

1) Makineyi kullanırken daima dayanıklı, kaymayı önleyici

iş ayakkabıları ve uzun pantalonlar giyin. Çıplak ayakla ve- ya açık sandaletlerle makineyi çalıştırmayın. Zincir, bilezik takmaktan ve uçuşan parçalara sahip veya bağcıklı giysiler giymekten kaçının ve kravat takmayın. Uzun saçları topla- yın. Daima koruyucu kulaklıklar takın.

2) Bütün çalışma sahasını iyice kontrol edin ve makine ta-

rafından fırlatılabilecek veya kesim grubuna ve motora ha- sar verebilecek her türlü nesneyi uzaklaştırın (taşlar, dallar, demir teller, kemikler, vb.).

3) Kullanımdan önce, makinenin genel kontrolünü ve özel-

likle aşağıdakilerin kontrolünü gerçekleştirin: – kesim düzeninin görüntüsünü ve vidaların ve kesim gru- bunun aşınmış veya hasar görmüş olmadığını kontrol edin. Balansı korumak için kesim düzenini ve hasarlı ve- ya aşınmış vidaları blok halinde değiştirin. Olası onarım- lar uzman bir merkez nezdinde gerçekleştirilmelidirler. – Güvenlik levyesi zorlanmadan serbest hareket etmelidir, ve bırakıldığında otomatik olarak ve hızlıca nötr pozisyo- na dönmeli ve kesim düzenini durdurmalıdır.

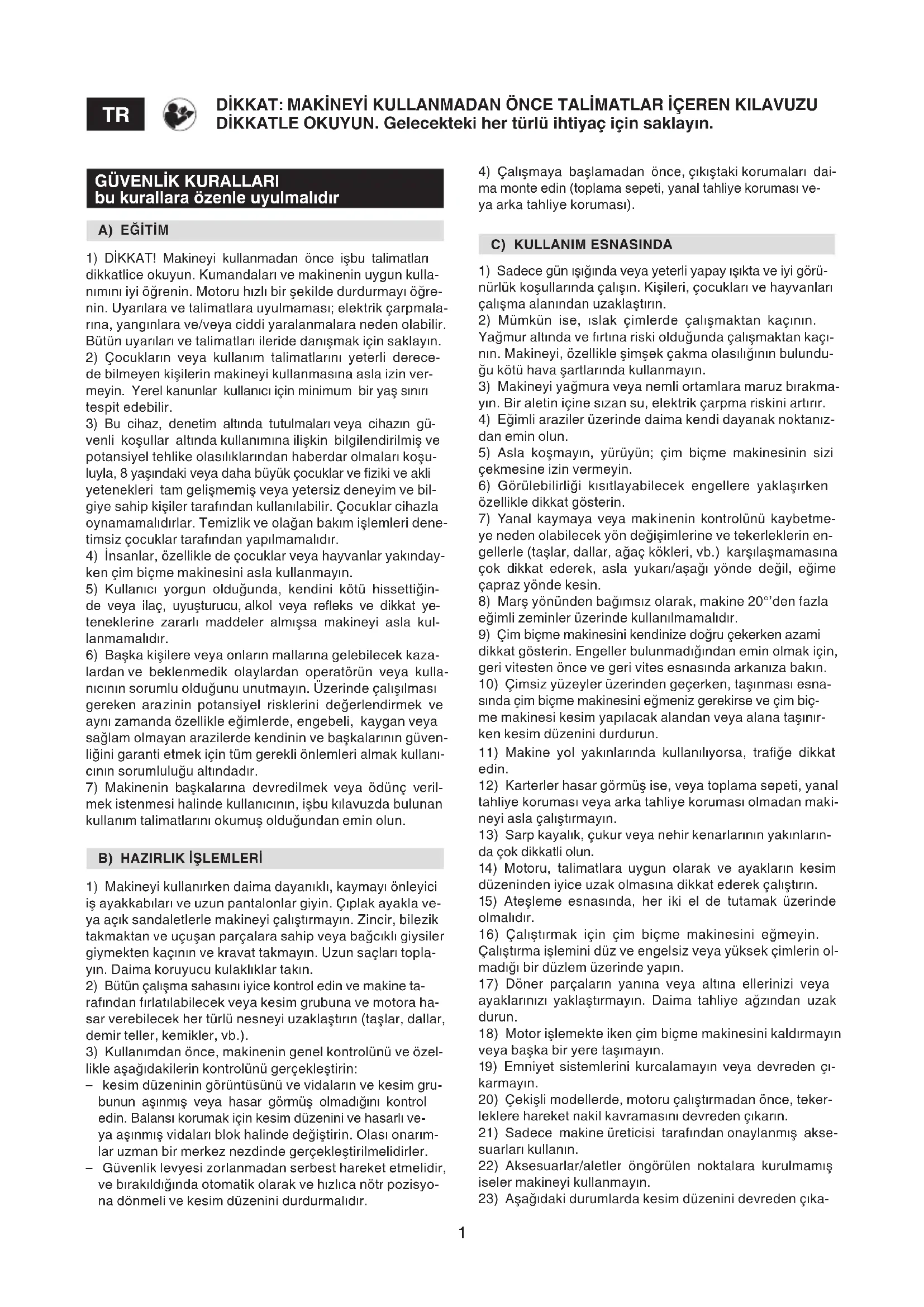

DİKKAT: MAKİNEYİ KULLANMADAN ÖNCE TALİMATLAR İÇEREN KILAVUZU DİKKATLE OKUYUN. Gelecekteki her türlü ihtiyaç için saklayın.

4) Çalışmaya başlamadan önce, çıkıştaki korumaları dai-

1) Sadece gün ışığında veya yeterli yapay ışıkta ve iyi görü-

nürlük koşullarında çalışın. Kişileri, çocukları ve hayvanları çalışma alanından uzaklaştırın.

2) Mümkün ise, ıslak çimlerde çalışmaktan kaçının.

Yağmur altında ve fırtına riski olduğunda çalışmaktan kaçı- nın. Makineyi, özellikle şimşek çakma olasılığının bulundu- ğu kötü hava şartlarında kullanmayın.

3) Makineyi yağmura veya nemli ortamlara maruz bırakma-

yın. Bir aletin içine sızan su, elektrik çarpma riskini artırır.

4) Eğimli araziler üzerinde daima kendi dayanak noktanız-

5) Asla koşmayın, yürüyün; çim biçme makinesinin sizi

çekmesine izin vermeyin.

6) Görülebilirliği kısıtlayabilecek engellere yaklaşırken

özellikle dikkat gösterin.

7) Yanal kaymaya veya makinenin kontrolünü kaybetme-

ye neden olabilecek yön değişimlerine ve tekerleklerin en- gellerle (taşlar, dallar, ağaç kökleri, vb.) karşılaşmamasına çok dikkat ederek, asla yukarı/aşağı yönde değil, eğime çapraz yönde kesin.

8) Marş yönünden bağımsız olarak, makine 20°’den fazla

eğimli zeminler üzerinde kullanılmamalıdır.

9) Çim biçme makinesini kendinize doğru çekerken azami

dikkat gösterin. Engeller bulunmadığından emin olmak için, geri vitesten önce ve geri vites esnasında arkanıza bakın.

10) Çimsiz yüzeyler üzerinden geçerken, taşınması esna-

sında çim biçme makinesini eğmeniz gerekirse ve çim biç- me makinesi kesim yapılacak alandan veya alana taşınır- ken kesim düzenini durdurun.

11) Makine yol yakınlarında kullanılıyorsa, trağe dikkat

12) Karterler hasar görmüş ise, veya toplama sepeti, yanal

tahliye koruması veya arka tahliye koruması olmadan maki- neyi asla çalıştırmayın.

13) Sarp kayalık, çukur veya nehir kenarlarının yakınların-

da çok dikkatli olun.

14) Motoru, talimatlara uygun olarak ve ayakların kesim

düzeninden iyice uzak olmasına dikkat ederek çalıştırın.

15) Ateşleme esnasında, her iki el de tutamak üzerinde

16) Çalıştırmak için çim biçme makinesini eğmeyin.

Çalıştırma işlemini düz ve engelsiz veya yüksek çimlerin ol- madığı bir düzlem üzerinde yapın.

17) Döner parçaların yanına veya altına ellerinizi veya

ayaklarınızı yaklaştırmayın. Daima tahliye ağzından uzak durun.

18) Motor işlemekte iken çim biçme makinesini kaldırmayın

veya başka bir yere taşımayın.

19) Emniyet sistemlerini kurcalamayın veya devreden çı-

20) Çekişli modellerde, motoru çalıştırmadan önce, teker-

leklere hareket nakil kavramasını devreden çıkarın.

21) Sadece makine üreticisi tarafından onaylanmış akse-

iseler makineyi kullanmayın.

23) Aşağıdaki durumlarda kesim düzenini devreden çıka-2

rın, motoru durdurun ve anahtarı çıkarın (hareketli tüm kı- sımların tamamen durdurulmuş olduğundan emin olun): – Makinenin taşınması esnasında; – Çim biçme makinesi her denetimsiz bırakıldığında; – Bloke sebeplerini gidermeden veya tıkanıklığı açma- dan önce; – Makineyi kontrol etmeden, temizlemeden veya makineye müdahale etmeden önce; – Yabancı bir cisme çarptıktan sonra. Yeniden kullanma- dan önce makine üzerindeki olası hasarları kontrol edin ve gerekli onarımları gerçekleştirin.

24) Aşağıdaki durumlarda kesim düzenini devreden çıkarın

ve motoru durdurun: – Toplama sepeti her çıkarıldığında veya yeniden takıldı- ğında; – Yanal tahliye deektörü her çıkarıldığında veya yeniden takıldığında; – Sürücü mahalinden gerçekleştirilmesi mümkün değilse, kesim yüksekliğini ayarlamadan önce.

25) Çalışma esnasında, döner kesim düzeninden, sap

uzunluğu ile tespit edilen güvenlik mesafesini daima ko- ruyun.

26) DİKKAT – Çalışma esnasında kırılma veya kaza duru-

munda, derhal motoru durdurun ve başka hasarlara sebep olmamak için makineyi uzaklaştırın; kişilerde veya üçüncü şahıslarda yaralanmalara neden olan kazalar durumun- da, derhal içinde bulunulan duruma en uygun ilk yardım prosedürlerini uygulayın ve gerekli tedaviler için bir Sağlık Ocağına başvurun. Gözden kaçmaları durumunda kişilerde veya hayvanlarda hasar veya yaralanmalara yol açabilecek olası kalıntıları dikkatlice giderin.

27) DİKKAT – İşbu bilgilerde belirtilen gürültü ve titre-

şim seviyesi makinenin maksimum kullanım değerleridir. Dengesiz bir kesim aletinin kullanılması, aşırı hareket hızı, bakım eksikliği ses ve titreşim seviyesini ciddi ölçüde etki- lerler. Buna bağlı olarak, yüksek gürültüden ve titreşimle- rin neden olduğu tahriklerden kaynaklanan olası zararları gidermeye yönelik önlemlerin alınması gerekir; makinenin bakımını ihmal etmeyin, gürültüye karşı kulaklıklar takın, ça- lışma esnasında molalar verin.

D) BAKIM VE DEPOLAMA

1) DİKKAT! – Anahtarı çıkarın ve herhangi bir temizlik ve-

ya bakım müdahalesine başlamadan önce ilgili talimatları okuyun. Uygun giysiler ve eller için tüm risk durumlarında iş eldivenleri kullanın.

2) DİKKAT! – Asla makineyi aşınmış veya hasar görmüş

parçalar ile kullanmayın. Arızalı veya bozuk parçalar de- ğiştirilmeli ve asla onarılmamalıdır. Sadece orijinal yedek parçalar kullanın: Orijinal olmayan ve/veya doğru şekilde monte edilmemiş yedek parçaların kullanımı makinenin emniyetini riske atar; kazalara veya kişisel yaralanmalara neden olabilir ve üreticiyi her türlü sorumluluktan muaf kılar.

3) Bu kılavuzda belirtilmeyen tüm bakım ve ayarlama iş-

lemleri, satıcınız veya makinenin orijinal güvenlik düzeyini koruyarak işin doğru gerçekleştirilmesi için gerekli bilgilere ve donanımlara sahip uzman bir merkez nezdinde gerçek- leştirilmelidir. Uygun olmayan yerlerde veya nitelikli olma- yan kişiler tarafından gerçekleştirilen işlemler, her türlü ga- rantinin ve üreticinin her yükümlülüğünün ve sorumluluğu- nun geçersiz olmasına neden olur.

4) Her kullanımdan sonra, anahtarı çıkarın ve makine üze-

rindeki olası hasarları kontrol edin.

5) Makinenin her zaman güvenli çalışma şartlarında bulun-

duğundan emin olmak için, somunların ve vidaların sıkıştı- rılmış olması gerekir. Güvenlik ve verim düzeyini korumak için düzenli bir bakım temeldir.

6) Kesim düzeninin vidalarının doğru şekilde sıkıştırılmış

olduklarını düzenli aralıklarla kontrol edin.

7) Kesim düzenini tutmak, sökmek veya yeniden monte et-

mek için iş eldivenleri kullanın.

8) Kesim düzenini biledikten sonra balansını kontrol edin.

Kesim düzeni ile ilgili tüm işlemler (sökme, bileme, balans, tekrar monte etme ve/veya değiştirme) güvenlik nedeniyle özel aletlerin kullanımı ile birlikte, özel uzmanlık gerektiren önemli işlerdir, bu yüzden her zaman uzman bir servis nez- dinde gerçekleştirilmeleri gerekir.

9) Makinenin ayar işlemleri esnasında, parmakların hare-

ketli kesim düzeni ve makinenin sabit kısımları arasında sı- kışıp kalmasını önlemeye dikkat edin.

10) Anahtar çıkarılmadan ve kesim düzeni tamamen dur-

madan evvel kesim düzenine dokunmayın. Kesim düzeni üzerindeki müdahaleler esnasında, anahtar çıkarılmış ol- sa bile, kesim düzeni hareket edebileceğinden ötürü dik- kat edin.

11) Aşınma veya yıpranmalarını denetlemek için, yanal

tahliye korumasını veya arka tahliye korumasını, toplama sepetini sık sık kontrol edin. Hasar görmüş iseler değiştirin.

12) Hasar görmüş iseler, talimatları ve uyarı mesajlarını

içeren etiketleri değiştirin.

13) Makineyi çocukların erişemeyecekleri bir yere kaldırın.

14) Makineyi herhangi bir ortama yerleştirmeden önce,

motoru soğumaya bırakın.

15) Yangın tehlikesini azaltmak için, makineyi ve özellikle

motoru, çim, yaprak ve aşırı gres kalıntılarından arındırın. Toplama sepetini boşaltın ve kapları, içlerinde kesilmiş çim ile kapalı yerlerde bırakmayın.

1) Makineyi, patlama riski bulunan ortamlarda, tutuşabi-

lir sıvılar, gaz veya toz mevcut ise kullanmayın. Elektrikli aletler, tozu veya buharları tutuşturabilir kıvılcımlar üretirler.

2) Makineyi aşırı yüklemeyin. İşe uygun makine kullanın.

Uygun bir makine, tasarlanmış olduğu hızda, çalışmayı da- ha iyi ve daha güvenli şekilde gerçekleştirecektir.

3) Bataryayı şarj etmek için sadece ve sadece üretici tara-

fından tavsiye edilen şarjörü kullanın. Uygunsuz bir şarjör elektrik çarpmasına, aşırı ısınmaya veya bataryadan korozif bir sıvı sızmasına sebep olabilir.

4) Sadece aletiniz için öngörülen özel bataryaları kullanın.

Başka bataryaların kullanımı yaralanmalara ve yangın ris- kine yol açabilir.

5) Kötü durumdaki bir batarya sıvının dışarı sızmasına

neden olabilir. Sıvıyla temas etmekten kaçınınız. Kazaen temas etmeniz halinde su ile durulayın. Sıvının gözler ile temas etmesi halinde, bir doktora başvurun. Bataryadan dışarı sızan sıvı deride tahrişlere veya yanmalara neden olabilir.

6) Bataryayı yerleştirmeden önce cihazın kapalı olduğun-

dan emin olun. Çalışır haldeki bir elektrikli cihaza batarya monte edilmesi yangınlara neden olabilir.

7) Kullanılmayan bataryayı kontaklarda kısa devre yara-

tabileceğinden, ataşlar, demir paralar, anahtarlar, çivi, vi- da veya diğer küçük metal eşyalardan uzak tutun. Batarya kontakları arasında bir kısa devre parlamaya veya yangın- lara neden olabilir.

8) Akümülatör asla açılmamalıdır.

9) Kullanılmış bataryaları asla ateşe atmayın

– PATLAMA TEHLİKESİ!

10) Batarya şarjörünü sadece sicil plakası üzerinde belirti-

len şebeke gerilimine uygun prizlere bağlayın.

11) Sadece orijinal akümülatör kullanın.3

12) Uzun süreli kullanım esnasında akümülatör ısınabilir.

Şarj etmeden önce soğumasını bekleyin.

13) Akümülatörü ve şarjörü çocukların erişebileceği yerler-

14) Batarya şarjörünü buhar veya tutuşabilir maddelerin

bulunduğu ortamlarda kullanmayın.

15) Akümülatörleri sadece 10°C ile 40°C arasındaki ısılar-

16) Akümülatörleri asla ısısı 40°C’nin üzerinde olan ortam-

17) Akümülatör kontakları arasında asla kısa devre yaptır-

mayın ve aküleri metal eşyalara bağlamayın.

18) Akümülatörlerin taşınması esnasında kontakların bir-

birlerine bağlanmadığına dikkat edin ve taşıma için metal kaplar kullanmayın.

19) Akümülatörde kısa devre bir patlamaya sebep olabi-

lir. Her halükarda, kısa devre akümülatörde hasar yaratır.

20) Batarya şarjörünün kablosunun hasar görüp görme-

diğini düzenli olarak kontrol edin. Kablo hasar görmüş ise, batarya şarjörünün değiştirilmesi gerekir.

21) Kış dönemi için kaldırmadan önce, akümülatörleri ta-

22) Batarya şarjörünü yağmurdan ve nemden koruyacak

şekilde saklayın. Batarya şarjörüne su sızması elektrik çarpma riskini artırır.

23) Batarya şarjörünü temiz tutun. Kir birikimleri elektrik

çarpmasına neden olabilir.

24) Batarya şarjörünü tutuşabilir maddelerin bulunduğu

ortamlarda veya kağıt, kumaş, vs. gibi kolaylıkla tutuşabilir yüzeyler üzerinde kullanmayın. Şarj esnasında, şarjör ısınır ve yangına sebep olabilir.

25) Arızalı bir batarya şarjörü veya bataryanın hatalı kul-

lanımı, solunum yollarını tahriş edebilecek buharların çık- masına neden olabilir. Ortamı temiz hava ile havalandırın ve rahatsızlık durumunda bir doktor muayenesinden geçin.

26) Bataryanın havalandırma deliklerini, yumuşak, kuru ve

temiz bir fırça aracılığıyla periyodik olarak temizleyin. F) TAŞIMA VE HAREKET ETTİRME

1) Makinenin hareket ettirilmesi, kaldırılması veya eğilmesi

gerektiğinde aşağıdakileri yapmak gerekir: – Sağlam iş eldivenleri giyin; – Makineyi emin bir kavrama sunan noktalardan tutun ve ağırlığına ve ağırlığın dağılımına dikkat edin – Makinenin ağırlığına ve taşıma aracının özelliklerine veya makinenin yerleştirileceği veya alınacağı yerin özellikleri- ne uygun sayıda kişiden faydalanın – Makine hareket ederken zarar veya yaralanmalara neden olmadığından emin olun.

2) Taşıma esnasında, makineyi halatlar veya zincirler ile

uygun şekilde sağlama alın.

1) Makinenin kullanımında çevrenin korunması önemli ol-

malı ve öncelik taşımalıdır, bu doğrultuda, medeni bir ortak yaşam ve yaşadığımız çevreye zarar verilmemesi ilkelerine riayet edilmelidir. Komşularınız için bir rahatsızlık kaynağı olmaktan kaçının.

2) Ambalajların, aşınmış parçaların veya çevreye zarar ve-

rebilecek herhangi bir parçanın imha edilmesinde yerel yö- netmeliklere titizlikle uyun; bu atıklar çöpe atılmamalı, ay- rıştırılmalı ve malzemelerin geri kazanımı için, özel toplama merkezlerine götürülmelidirler.

3) Kesim sonrasında materyallerin bertaraf edilmesinde

yerel kanunlara aynen uyun.

4) Hizmet dışına çıkarma anında, makineyi ortada bırak-

mayıp, yürürlükteki yerel kanunlar uyarınca bir toplama merkezine başvurun.

MAKİNENİN TANIMI VE KULLANIM ALANI Bu makine bir bahçe aletidir ve daha detaylı olarak ayakta operatörlü çim biçme makinesidir. Makine başlıca olarak tekerlekler ve sap ile donatılmış bir koruma karterine yerleştirilmiş kesim düzenini işleten bir motordan oluşur. Operatör sapın arkasında, yani döner kesim düzeninden güvenlik mesafesinde durarak, makineyi kullanabilir ve ana kumandaları işletebilir. Operatörün makineden uzaklaşma- sı motorun ve döner düzenin birkaç saniye içerisinde stop etmesine neden olur. Öngörülen kullanım Bu makine bahçelerde ve çimli alanlarda, ayaktaki bir ope- ratörün kesim kapasitesi ile orantılı uzunluktaki çimleri kes- mesi (ve toplaması) için tasarlanmış ve üretilmiştir. Özel aksesuar veya düzenlerin mevcudiyeti kesilen çimin toplanmasını engelleyebilir veya kesilen çimin yere konma- sı ile bir “malçlama” etkisi yaratabilir. Kullanıcı tipolojisi Bu makine amatör operatörler tarafından kullanılmaya yö- neliktir. Bu makine “hobi amaçlı kullanıma” yöneliktir. Uygunsuz kullanım Yukarıda belirtilenlerden farklı her türlü kullanım tehlikeli olabilir ve kişilere ve/veya eşyalara hasar verebilir. Aşağıda belirtilenler (örnek olarak, ancak sadece bunlarla sınırlı olmaksızın) uygunsuz kullanım olarak addedilir: – makine üzerinde insan, çocuk veya hayvan taşınması; – kendinizin makine tarafından taşınması; – makinenin yükleri çekmek veya itmek için kullanılması; – makinenin yaprak veya kalıntıları toplamak için kulla- nılması; – makinenin çitleri düzenlemek veya çimsiz tipte bitkileri kesmek için kullanılması; – makinenin birden fazla kişi tarafından kullanılması; – döner düzenin çimsiz kısımlarda harekete geçirilmesi. BELİRLEME ETİKETİ VE MAKİNE KOMPONENTLERİ (resimlere bakınız say. ii)

1. Ses gücü seviyesi

2. CE uygunluk etiketi

4. Çim biçme makinesi tipi

6. İmalatçının adı ve adresi

9. Kg olarak ağırlık

18. Batarya yuvasına erişim kapağı

19. Emniyet anahtarı

(Devreden çıkarma düzeni) TEÇHİZATTAKİ KOMPONENTLER VE BELİRLEME ETİKETLERİ

21.2 Gerilim ve kapasite

22.2 Besleme gerilimi ve frekansı / Emiş

22.3 Şarj gerilimi ve akımı

Makineyi satın aldıktan hemen sonra, belirleme numarala- rını (3 - 4 - 5) kılavuzun son sayfası üzerindeki özel hane- lere kayıt edin. Uygunluk beyannamesi örneği kılavuzun sondan bir önceki sayfasında bulunmaktadır. Elektrikli cihazları ev atıkları arasına atmayın. Atık elektrikli ve elektronik cihazlar konulu 2012/19/EU sayılı AB Direktine ve bu direktin milli kanunlara uygun olarak uygulanmasına göre tükenmiş elektrik- li cihazlar, çevreye uyumlu şekilde yeniden kullanılmak amacı ile ayrı olarak toplanılmalıdırlar. Elektrikli cihazların bir çöplük veya toprak içinde bertaraf edilmeleri halinde, zararlı maddeler su katmanlarına ulaşabilir, sağlık ve sıhha- tinizi zararlı şekilde etkileyerek gıda zincirine karışabilirler. Bu ürünün imha edilmesi için daha detaylı bilgi edinmek üzere ev atıklarının imha edilmesi konusunda Yetkili kurum veya Satıcınız ile temas kurun.

30. DİKKAT - Motor ateşlendiği anda kesim düzeninin kav-

33. Elektrik devresi etkin (makine açık)

GÜVENLİK TALİMATLARI - Çim biçme makineniz ted- birli şekilde kullanılmalıdır. Bu amaç ile başlıca kullanım önlemlerini size hatırlatmaya yönelik resimli diyagramlar makine üzerine yerleştirilmiştir. Bunların anlamı burada aşağıda açıklanmaktadır. Ayrıca işbu kılavuzun ilişkin bö- lümünde yer alan güvenlik kurallarını dikkatle okumanız tavsiye edilir. Hasar görmüş veya okunmayan etiketleri değiştirin.

61. Dikkat: Makineyi kullanmadan önce kullanım kılavu-

62. Fırlatma tehlikesi. Kullanım esnasında kişilerin çalışma

alanına yaklaşmalarına izin vermeyin.

63. Sadece şebeke beslemeli elektrikli çim biçme maki-

64. Sadece şebeke beslemeli elektrikli çim biçme maki-

65. Kesici kesim düzenine dikkat: Kesim düzeninin içine el-

lerinizi veya ayaklarınızı sokmayın. Kesim düzeni motor durduktan sonra da dönmeye devam eder. Bakım yap- madan önce devreden çıkarma düzenini çıkarın.

66. Makineyi yağmura veya neme maruz bırakmayın.

67. Kesici kesim düzenine dikkat: Kesim düzeni motor dur-

duktan sonra da dönmeye devam eder.

71. Emniyet transformatörü ile donatılmış batarya şarjörü.

72. Sadece kuru ortamda kullanın.

73. Kullanmadan önce kullanma kılavuzunu okuyun.

74. Sı 45°’nin üzerinde olduğunda, akümülatörü güneşe

75. Akümülatörü suya batırmayın ve neme maruz bırak-

76. Bataryaları ateşe atmayın. PATLAMA TEHLİKESİ!

KULLANIM KURALLARI NOT - Metinde bulunan referanslar ve ilişkin resimler (ix ve sonraki sayfalarda belirtilen) arasındaki ilişki, beher paragraftan önceki sayı ile belirlenir.

1. MONTAJIN TAMAMLANMASI

NOT Makine bazı komponentleri önceden monte edilmiş olarak tedarik edilebilir. DİKKAT! Ambalajın açılması ve montajın tamam- lanması düz ve sağlam bir yüzey üzerinde gerçekleşti- rilmelidir, makinenin ve ambalajların hareket ettirilmele- ri için yeterli derecede yer bulunmalıdır ve daima uygun aletler kullanılmalıdır. Ambalaj malzemelerinin bertaraf edilmesi yürürlükteki yerel hükümlere göre gerçekleştirilmelidir. 1.1a Sapın montajı (“I” tipi - Model 340) Sapın sağ (11) ve sol (12) alt kısımlarını ilişkin deliklere ge- çirin ve teçhizatta mevcut vida (13) ve rondelalar (13a) ile sabitleyin. Sapın üst kısmını (14) monte edin ve, elde edilmek istenen yüksekliğe göre, iki delikten (3) veya (4) birine geçirilmiş üst kollar (15) aracılığıyla (önceden ilişkin deliklerden çıka- rılmış), iki alt kısma (11) ve (12) bloke edin. Tutma gücünü ayarlamak için, herbir kolu (15) çözmek ve, bunları sıkıştırmak veya çözmek için aşırı gayret gerekmek- sizin, sapın üst kısmının (14), iki alt kısma (11) ve (12) sağ- lam şekilde sabitlenmesini garanti edecek şekilde, kendi ekseni üzerinde gerektiği kadar sıkıştırmak veya gevşet- mek gerekir. Kabloyu (16) kablo tutucularına (17) ve (18) belirtildiği şe- kilde tutturun. 1.1b Sapın montajı (“II” tipi - Model 340) Sapın sağ (11) ve sol (12) alt kısımlarını ilişkin deliklere ge- çirin ve teçhizatta mevcut vida (13) ve rondelalar (13a) ile sabitleyin. Sapın üst kısmını (14) monte edin ve, elde edilmek istenen yüksekliğe göre, iki delikten (3) veya (4) birine geçirilmiş üst ufak saplar (15) aracılığıyla (önceden ilişkin deliklerden çı- karılmış), iki alt kısma (11) ve (12) bloke edin. Kabloyu (16) kablo tutucularına (17) ve (18) belirtildiği şe- kilde tutturun. 1.1c Sapın montajı (“III” tipi - Model 380) Sapın önceden monte edilmiş iki alt kısmını (11) ve (12), «>» ile belirtilen dişi, SADECE VE SADECE, dişlinin «1» veya «2» ile belirtilen iki yuvasından biri ile çakıştırarak, is-5 tenilen yüksekliğe göre çalışma pozisyonuna getirin, iki alt kolu (13) sıkıştırın. Pozisyon her iki taraf için de aynı olmalıdır. Sapın üst kısmını (14) monte edin ve, elde edilmek istenen yüksekliğe göre, iki delikten (3) veya (4) birine geçirilmiş üst kollar (15) aracılığıyla (önceden ilişkin deliklerden çıka- rılmış), iki alt kısma (11) ve (12) bloke edin. Tutma gücünü ayarlamak için, herbir kolu (15) çözmek ve, bunları sıkıştırmak veya çözmek için aşırı gayret gerekmek- sizin, sapın üst kısmının (14), iki alt kısma (11) ve (12) sağ- lam şekilde sabitlenmesini garanti edecek şekilde, kendi ekseni üzerinde gerektiği kadar sıkıştırmak veya gevşet- mek gerekir. Kabloyu (16) kablo tutucularına (17) ve (18) belirtildiği şe- kilde tutturun. 1.1d Sapın montajı (“IV” tipi - Model 380) Sapın önceden monte edilmiş iki alt kısmını (11) ve (12), «>» ile belirtilen dişi, SADECE VE SADECE, dişlinin «1» veya «2» ile belirtilen iki yuvasından biri ile çakıştırarak, isteni- len yüksekliğe göre çalışma pozisyonuna getirin, iki alt ufak sapı (13) sıkıştırın. Pozisyon her iki taraf için de aynı olmalıdır. Sapın üst kısmını (14) monte edin ve, elde edilmek istenen yüksekliğe göre, iki delikten (3) veya (4) birine geçirilmiş üst ufak saplar (15) aracılığıyla (önceden ilişkin deliklerden çı- karılmış), iki alt kısma (11) ve (12) bloke edin. Kabloyu (16) kablo tutucularına (17) ve (18) belirtildiği şe- kilde tutturun.

1.2 Toplama sepetinin montajı

Toplama sepetinin iki yanal komponentini (1) ve (2) kendi aralarında birleştirin ve sonra tüm çevresel kenetleri doğru şekilde yerlerine oturtarak üst kısmı (3) monte edin. Hamle gerçekleşecek şekilde ilişkin yuvalara yerleştirerek, kolu (4) toplama sepetinin üst kısmına monte edin.

1.3 Bataryanın çıkarılması ve şarj edilmesi

Makine, yuvasına yerleştirilmiş kısmen dolu batarya ile te- darik edilir. Makineyi kullanmadan önce, bataryayı çıkarın ve 4.4 parag- rafında belirtildiği gibi tamamen şarj edin.

2. KUMANDALARIN TANIMI

NOT Kumandaların üzerinde belirtilen sembollerin anlamı önceki sayfalarda açıklanmıştır.

2.1 Emniyet anahtarı (Devreden çıkarma düzeni)

Makinenin elektrik devresinin etkin kılınması ve devreden çıkarılması, batarya yuvasının içine yerleştirilmiş bir em- niyet anahtarı (Devreden çıkarma düzeni) aracılığıyla ger- çekleşir. Kapağı (1) açın ve motorun ateşlenmesine olanak tanımak için anahtarı (2) sonuna kadar yerleştirin. Anahtarı çıkarmak için, kilit dili üzerine basmak gerekir. Anahtar çıkarıldığında, makinenin kontrolsüz kullanımını engellemek için elektrik devresi tamamen devreden çıkar.

2.2 Çift yönlü şalter

Motor, kazaen çalışmasının önlenmesi amacı ile, çift yönlü şalter tarafından işletilir. Ateşleme için, butona (2) basın, iki levyeden birini (1) çekin ve motor çalışmadan önce 2-3 saniye bekleyin. DİKKAT! Motor ateşlendiği anda kesim düzeninin kavraması gerçekleşir. Motor her iki levye de (1) bırakıldığında otomatik olarak stop eder.

2.3 Kesim yüksekliğinin ayarlanması

Kesim yüksekliğinin ayarı özel levye (1) aracılığı ile yapılır. İŞLEMİ KESİM DÜZENİ STOP KONUMUNDA İKEN GERÇEKLEŞTİRİN.

• Batarya özerkliği Bataryanın özerkliği (yani şarj öncesi işlenebilir çim yüzeyi) başlıca olarak aşağıdakilere bağlıdır: a) daha fazla enerji ihtiyacı gerektiren çevresel faktörler: – yoğun, uzun, nemli çim ile kesim; b) operatörün kaçınması gereken davranışlar: – çalışma esnasında sık açma ve kapamalar; – çim koşullarına göre çok alçak bir kesim yüksekliği; – kesilecek çim miktarı için çok yüksek bir ilerleme hızı;

ELECTRONIC RPM ADAPTOR

Bu makine, çim kesimi esnasında sarfedilmesi gereken efora göre motor devir sayısını ayarlayan “ELECTRONIC RPM ADAPTOR” elektronik sistemi ile teçhiz edilmiştir. “ELECTRONIC RPM ADAPTOR” sistemi batarya özerk- liğini iyileştirir. Kısa çim (düşük efor) durumunda, makine batarya özerkliğini artırarak düşük devirde (daha az gürültü algılama) çalışır. Uzun çim (fazla efor) durumunda, makine batarya özerkliğini azaltarak yüksek devirde (daha çok gürültü algılama) çalışır. Batarya özerkliğini artırmak için daima aşağıdakilerin ya- pılması uygun olur: – çimin çayır kuruyken kesilmesi; – çok uzamasını önleyecek şekilde, çimin sıkça kesilmesi; – çim çok uzadığında daha büyük bir kesim yüksekliği dü- zenlenmesi ve daha düşük bir yükseklikte ikinci kez ge- çilmesi; – çim çok uzunsa makinenin “malçlama” işlevinde kulla- nılmaması. Makinenin standart batarya ile mümkün olandan daha uzun çalışmalarda kullanılmasının istenmesi halinde, aşağıdaki- ler mümkündür: – kullanım sürekliliğini tehlikeye atmaksızın, boşalan ba- taryayı derhal değiştirmek için ikinci bir standart batar- ya satın almak; – standart bataryaya oranla daha fazla özerkliğe sahip bir batarya satın almak (bakınız 5.1). NOT Bu makine, çayırın farklı şekillerde biçilmesini ger- çekleştirmeyi sağlar; çalışmaya başlamadan önce maki- nenin, biçmenin ne şekilde yapılmak istendiğine göre ha- zırlanması tavsiye edilir. İŞLEMİ MOTOR KAPALI İKEN GERÇEKLEŞTİRİN. 3.1a Çimin kesilmesi ve kesilen çimin toplama sepetinde toplanması için hazırlık: – Arka tahliye korumasını (1) kaldırın ve toplama sepetini (2) resimde belirtildiği gibi doğru şekilde tutturun. 3.1b Çimin kesilmesi ve arkadan tahliyesi için hazırlık: – Toplama sepetini çıkarın ve arka tahliye korumasının (1) sabit şekilde alçak pozisyonda kaldığından emin olun.6 3.1c Çim kesimi ve ufalanması (“malçlama” işlevi – öngörülmüş ise) için hazırlık: – Arka tahliye korumasını (1) kaldırın, deektör kapağını (5) tahliye ağzına geçirin ve alt proli doğru bir şekilde tahli- ye ağzının kenarına tutturuncaya kadar itin. Deektör kapağını (5) çıkarmak için, arka tahliye koruması- nı (1) kaldırın ve alt proli tahliye ağzının kenarından çöze- cek şekilde yukarı kalkık tutarak çıkarın.

Bataryanın dolu olduğundan ve 4.4 paragrafında belirtil- diği gibi yuvasına doğru olarak yerleştirilmiş olduğundan emin olun. Kapağı (1) açın, ‘klik’ sesini duyuncaya kadar emniyet anahtarını (2) sonuna kadar yerleştirin. Motoru ateşlemek için, güvenlik tuşuna (4) basın ve şalterin iki levyesinden birini (3) çekin.

Çayır görüntüsü, kesimler hep aynı boyda yapılmış ve sı- rayla değiştirilerek her iki yönde gerçekleştirildiğinde daha güzel olacaktır. Toplama sepeti çok dolduğunda, çim toplaması etkinliğini yitirir ve çim biçme makinesinin çıkardığı ses değişir. Toplama sepetini çıkarmak ve boşaltmak için, – şalter kolunu bırakın ve kesim düzeninin durmasını bek- leyin; – arka tahliye korumasını kaldırın, kolu tutun ve dik pozis- yonda tutarak toplama sepetini çıkarın.

• “Mulching” durumunda: çok fazla miktarda çim kes- mekten daima kaçının. Asla tek bir geçişte çimin toplam yüksekliğinin üçte birinden fazlasını kesmeyin! İlerleme hızını çimenliğin şartlarına ve kesilen çim miktarına uyar- layın. Çayır bakım tavsiyeleri Her çim tipi farklı özelliklere sahiptir ve bu doğrultuda çayır bakımı için farklı yöntemlerin uygulanması gerekli olabilir; biçme yüksekliğine ilişkin tohum ambalajlarında bulunan talimatları daima okuyun ve çalışılan bölgedeki büyüme şartları ile karşılaştırın. Çimlerin büyük çoğunluğunun bir saptan ve bir veya birden fazla yapraktan oluştuğuna dikkat edilmelidir. Yaprakların tamamen kesilmesi halinde çayır hasar görür ve yeniden büyüme daha zor olacaktır. Genel anlamlı olarak, aşağıdaki bilgiler geçerli olabilir: – çok alçak bir kesim, “lekeli” bir görüntü ile çim örtüsünde yoluklara ve seyrekleşmelere neden olur; – yaz mevsiminde, kesim, toprağın kurumasını önlemek için daha yüksek olmalıdır; – çimi ıslakken kesmeyin; bu, çimin yapışması sebebiyle döner düzenin verimini azaltabilir ve çim örtüsünde yo- luklara neden olabilir; – çok yüksek çim durumunda, makine tarafından izin veri- len maksimum yükseklikte bir ilk biçme ve iki veya üç gün sonra ikinci bir biçme gerçekleştirilmesi tavsiye edilir.

3.4 Çalışmanın sona ermesi

Çalışma sonunda her iki levyeyi de (1) bırakın. Çim biçme makinesi üzerinde herhangi bir müdahale- de bulunmadan önce , KESİM DÜZENİNİN DURMASINI BEKLEYİN. Kapağı (2) açın ve kilit diline bastırarak emniyet anahtarı- nı (3) çıkarın. ÖNEMLİ Motorun çalışma esnasında aşırı ısınma sebebi stop etmesi halinde, motoru yeniden ateşlemek için yaklaşık 5 dakika beklemek gerekir.

Çim biçme makinesini kuru bir yerde muhafaza edin. ÖNEMLİ Makinenin güvenlik düzeyini ve orijinal verimlili- ğini zaman içinde muhafaza etmek üzere, düzenli aralıklar ve ihtimam ile bakım yapılması elzemdir. Her ayar veya bakım işlemi, makinenin elektrik bağlantısı kesilmiş olarak, motor stop konumunda iken gerçekleşti- rilmelidir.

1) Makine üzerindeki her temizlik, bakım veya ayarlama

müdahalesinden önce sağlam iş eldivenleri giyin.

2) Her kesim sonrasında, şasi içinde birikmiş çim kalıntıla-

rını ve çamuru giderin, aksi taktirde, bunlar kuruyup bir sonraki çalıştırmayı zorlaştıracaklardır.

3) Hava deliklerinin kalıntılardan serbest olduğunu daima

kontrol edin. DİKKAT! Makineyi kaldırmadan ve herhangi bir temizlik veya bakım müdahalesinde bulunmadan önce emniyet anahtarını çıkarın.

4.1 Dikey saklama (Model 380)

Gerektiğinde, makine bir kancaya asılarak dikey şekilde kaldırılabilir. DİKKAT! Kancanın ve ilişkin sabitleme sistemi- nin uygunluğundan ve makine ağırlığını kaldırabilecek kapasiteye sahip olduklarından emin olun; çocukların veya hayvanların kancaya asılı yükü artıracak şekilde makine üzerine çıkmamalarına dikkat edin ve uygun şe- kilde denetleyin. Makineyi, kişiler, çocuklar veya hayvanlar ile kazaen ve- ya istemeden de olsa temas etmesi halinde herhangi bir tehlike oluşturmaması için, kesim düzeni duvara doğ- ru çevrilmiş veya uygun şekilde örtülmüş olarak asın. Makineyi dikey kaldırmak için, kolları (1 - “III” Tipi) çözün ve- ya ufak sapları (2 – “IV” Tipi) gevşetin ve, «>» ile belirtilen dişi, SADECE VE SADECE, dişlinin «S» ile belirtilen yuvası ile çakıştıracak şekilde, sapı ileri doğru çevirin, kolları (1 - “III” Tipi) veya ufak sapları (2 – “IV” Tipi) sıkıştırın. Pozisyon her iki taraf için de aynı olmalıdır.

4.2 Kesim düzeninin bakımı

Döner düzen üzerindeki her müdahalenin, en uygun do- nanımlara sahip uzman bir merkez nezdinde gerçekleşti- rilmesi gerekir. Bu makine üzerinde sayfa ix’deki tabloda belirtilen kodu ta- şıyan kesim düzeninin kullanımı öngörülür. Ürünün gelişimi dikkate alınarak, yukarıda belirtilen kesim düzeni benzer değiştirilebilirlik ve işleme güvenliği özellik- lerine sahip diğer kesim düzenleri ile zaman içinde değiş- tirilebilirler. Kesim düzenini (2), resimde belirtilen sırayı izleyerek, kod zemine dönük olacak şekilde tekrar monte edin. Merkezi vidayı (1), 30 Nm (model 340 için) veya 16-20 Nm (model 380 için) değerinde ayarlanmış dinamometrik bir anahtar ile sıkıştırın.

4.3 Makinenin temizliği

Su jetleri kullanmayın ve motorun ve elektrikli komponent-7 lerin ıslanmasını önleyin. Şasiyi temizlemek için agresif sıvılar kullanmayın.

4.4 BATARYANIN ŞARJ EDİLMESİ VE İŞLETİLMESİ

1. Batarya, sıcaklığı +7°C° ile + 40°C arasında olan ortam-

larda saklanmalıdır. Makinenin, bu limitlerin aşılması- nın mümkün olduğu ortamlarda kurulması durumunda, bataryanın çıkarılması ve uygun bir yere konması tav- siye edilir.

2. Kullanım esnasında, batarya, makineyi kapatan ve çalış-

masını bloke eden bir koruma düzeni aracılığıyla komple boşalmaya karşı korunur.

3. Batarya, ortam ısısı 0 ile +45 °C arasında olmadığın-

da şarj olmasını engelleyen bir koruma ile donatılmıştır.

4. Batarya, hasar görme riski olmaksızın, kısmen de olsa

her an şarj edilebilir. 4.4a Bataryanın şarj durumunun kontrolü Bataryanın şarj durumunu (4) kontrol etmek için, küçük tuşa (4a) basın, dört LED lambası (4b) yanacaktır, bunların anla- mı aşağıda belirtilmiştir: LED Batarya şarjı 4 YEŞİL %100 3 YEŞİL %70 2 YEŞİL %45 1 YEŞİL %10 - Şarj edin Hiçbir Batarya şarjı %10’un altında ve derhal şarj edilmesi gerekiyor. 30 dakika şarj ettikten sonra en az bir LED lambası yanmıyorsa, bataryanın arızalı olduğu ve değiştirilmesi gerektiği anlamına gelir. 4.4b Bataryanın çıkarılması ve şarj edilmesi Her çalışma sonrasında bataryanın şarj edilmesi uygun olur. Bataryayı şarj etmek için: – kapağı (1) açın ve emniyet anahtarını (2) çıkarın; – alt dile (3) bastırın ve bataryayı (4) çıkarın; – bataryayı (4) sonuna kadar iterek, batarya şarjörünü (5) yuvasına yerleştirin; – batarya şarjörünü (5) plaka üzerinde belirtilene uygun gerilime sahip bir elektrik prizine bağlayın. Şarj süresi, bataryanın kapasitesine ve kalan şarja bağlı olarak yaklaşık 1,5 - 3,5 saattir. Batarya şarjörü (5), aşağıdaki tabloya göre batarya ve şarj durumuna ilişkin bilgiler veren bir LED lambası ile donatıl- mış olup, arıza teşhis tipidir: LED (5a) Anlamı YEŞİL (Yanıp sönen) Batarya şarj oluyor YEŞİL Batarya tamamen dolu KIRMIZI Batarya aşırı ısınmış: bataryayı çıkarın ve en az 30 dakika soğumasını bekleyin Kapalı Batarya yok veya hatalı yerleştirilmiş KIRMIZI (Yanıp sönen) Şarjda arıza ve kusurlu olması muhtemel batarya; bu durumda, bataryayı çıkarın ve 2 saat içerisinde yeniden yerleştirin: LED lambası şarj durumunu gösteriyorsa, bataryanın iyi durumda olduğu ve şarjın düzgün yapılabileceği anlamına gelir. Aksi taktirde: – batarya şarjörünün şebeke bağlan- tısını kesin ve birkaç dakika aradan sonra tekrar takın; – bataryayı batarya şarjöründen çıkarın ve birkaç dakika sonra tekrar yerleştirin. Bu denemelerden sonra, LED (5b) şarj durumunu göstermiyor ve yanıp sönmeye devam ediyorsa, bataryanın arızalı olduğu ve değiştirilmesi gerekti- ği anlamına gelir. 4.4c Bataryanın makineye monte edilmesi Şarj tamamlandıktan sonra: – alt dile (3) bastırın ve bataryayı (4) çıkarın (şarj tamam- landıktan sonra uzun süreyle şarj altında tutmaktan ka- çınarak); – batarya şarjörünün (5) elektrik şebekesiyle bağlantısı- nı kesin – makinenin kapağını (1) açın, bataryayı (4) yerinde bloke etmek için sonuna kadar iterek makine yuvasına yerleşti- rin ve elektrik kontağını garanti edin. – kapağı (1) tamamen kapatın.

DİKKAT! Güvenliğiniz açısından, makinenizin mo- deli ve tipi için özellikle tasarlanmış olup aşağıdaki lis- tede belirtilen aksesuarlar dışında herhangi bir diğer ak- sesuarın monte edilmesi kesinlikle yasaktır.

5.1 Alternatif bataryalar

Özel işletme ihtiyaçlarına uyum sağlayabilmek amacıyla farklı kapasitelere sahip bataryalar mevcuttur. Bu makine için onaylanmış bataryaların listesini görmek için, bakınız sayfa «ix».

Aşağıdaki durumlarda ne yapmalı ... Problemin kaynağı Düzeltici hareket

1. Şalter çalıştırıldığında, motor ateşlemiyor

Emniyet anahtarı eksik veya hatalı yerleştirilmiş “Klik” sesini duyuncaya kadar anahtarı yerleştirin (bakınız 3.2) Batarya eksik veya hatalı yerleştirilmiş Kapağı açın ve bataryanın doğru yerleştirildiğinden emin olun (bakınız 4.4)8 Batarya boşalmış Şarj durumunu kontrol edin ve bataryayı şarj edin (bakınız 4.4) Termik koruma müdahalesi Makineyi soğumaya bırakın Motor hemen ateşlemiyor Şalteri 1-3 saniye süreyle basılı tutun (bakınız 2.2)

2. Motor çalışma esnasında stop ediyor

Batarya hatalı yerleştirilmiş Kapağı açın ve bataryanın doğru yerleştirildiğinden emin olun (bakınız 4.4) Batarya boşalmış Şarj durumunu kontrol edin ve bataryayı şarj edin (bakınız 4.4) Koruma müdahalesi En az 5 dakika bekleyin ve sonra makineyi tekrar çalıştırın Kesim düzeninin rotasyonunu engelleyen tıkanıklıklar Emniyet anahtarını çıkarın, iş eldivenlerini giyin ve makinenin alt kısmında ve/veya tahliye kanalında mevcut çim veya kalıntıları giderin

3. Motor çalışıyor ama kesim düzeni dönmüyor

Gevşek kesim düzeninin sabitlenmesi Motoru derhal durdurun ve bir Teknik Servisle temasa geçin (bakınız 4.2)

4. Çalışma esnasında aşırı gürültü ve/veya

titreşimler duyuluyor Gevşek kesim düzeninin veya hasar görmüş kesim düzeninin sabitlenmesi Motoru derhal durdurun ve bir Teknik Servisle temasa geçin (bakınız 4.2)

5. Batarya özerkliği düşük

Daha fazla akım emişi ile zor kullanım koşulları Kullanımı optimize edin (bakınız 4.4) Çalışma ihtiyaçları için yetersiz batarya İkinci bir batarya veya yükseltilmiş batarya kullanın (bakınız 5.2)

6. Batarya şarjörü bataryayı

şarj etmiyor (kırmızı led lambası yanıyor veya yanıp sönüyor) Batarya şarjöre doğru yerleştirilmemiş Doğru yerleştirildiğini kontrol edin (bakınız 4.4) Uygunsuz çevre koşulları Uygun ısılı ortamda şarj edin (bakınız 4.4) Kontaklar kirlenmiş Kontakları temizleyin

7. Batarya şarjörü bataryayı

şarj etmiyor (hiçbir led lambası yanmıyor) Batarya şarjöründe gerilim eksikliği Fişin takılı olduğunu ve elektrik prizinde gerilim olduğunu kontrol edin Batarya şarjörü arızalı Orijinal yedek parça ile değiştirin Listede yer almayan her diğer durumda, Satıcınızla veya bir Teknik Servisle temasa geçin.doc_base r. 5- wbh-b_0

AT Uygunluk Beyanı (2006/42/CE Makine Direktifi, Ek II, bölüm A) 1. Şirket

2. Şahsi sorumluluğu altında aşağıdaki

makinenin: Arkadan ayak kumandalı bataryalı çim biçme makinesi / çim kesimi a) Tip / Standart model b) Ticari model c) İmalat yılı d) Sicil numarası e) Motor: batarya

3. Aşağıdaki direktiflerin özelliklerine uygun

olduğunu beyan etmektedir: f) Sertifikalandıran kurum g) ... Tipi CE incelemesi

4. Harmonize standartlara atıf

i) Ölçülen ses güç seviyesi i) Garanti edilen ses güç seviyesi

k) Kesim genişliği q) Teknik Dosyayı oluşturmaya yetkili kişi: r) Yer ve Tarih
