BRUKSANVISNING AL1 38 LI ALPINA

- hver gang opsamlingsposen fjernes eller genmonteres

- hver gang Multiclip proppen fjernes eller genmonteres

Fastgør kablet (16) til kabelholderne (17) og (18) som vist.

Fastgør kablet (16) til kabelholderne (17) og (18) som vist.

Fastgør kablet (16) til kabelholderne (17) og (18) som vist.

Fastgør kablet (16) til kabelholderne (17) og (18) som vist.

1.2 Montering af opsamlingspose

Monter grebet (4) øverst på opsamlingsposen ved at trykke det ind i hullerne, så det klikker på plads.

- Fjern opsamlingskurven og kontroller, at beskyttelsen på bagudkastet (1) forbliver stabilt sænket.

Gør som følger for at fjerne og tømme opsamlingsposen:

Al justering og vedligeholdelse skal udføres med motoren slukket og med maskinen koblet fra el-nettet.

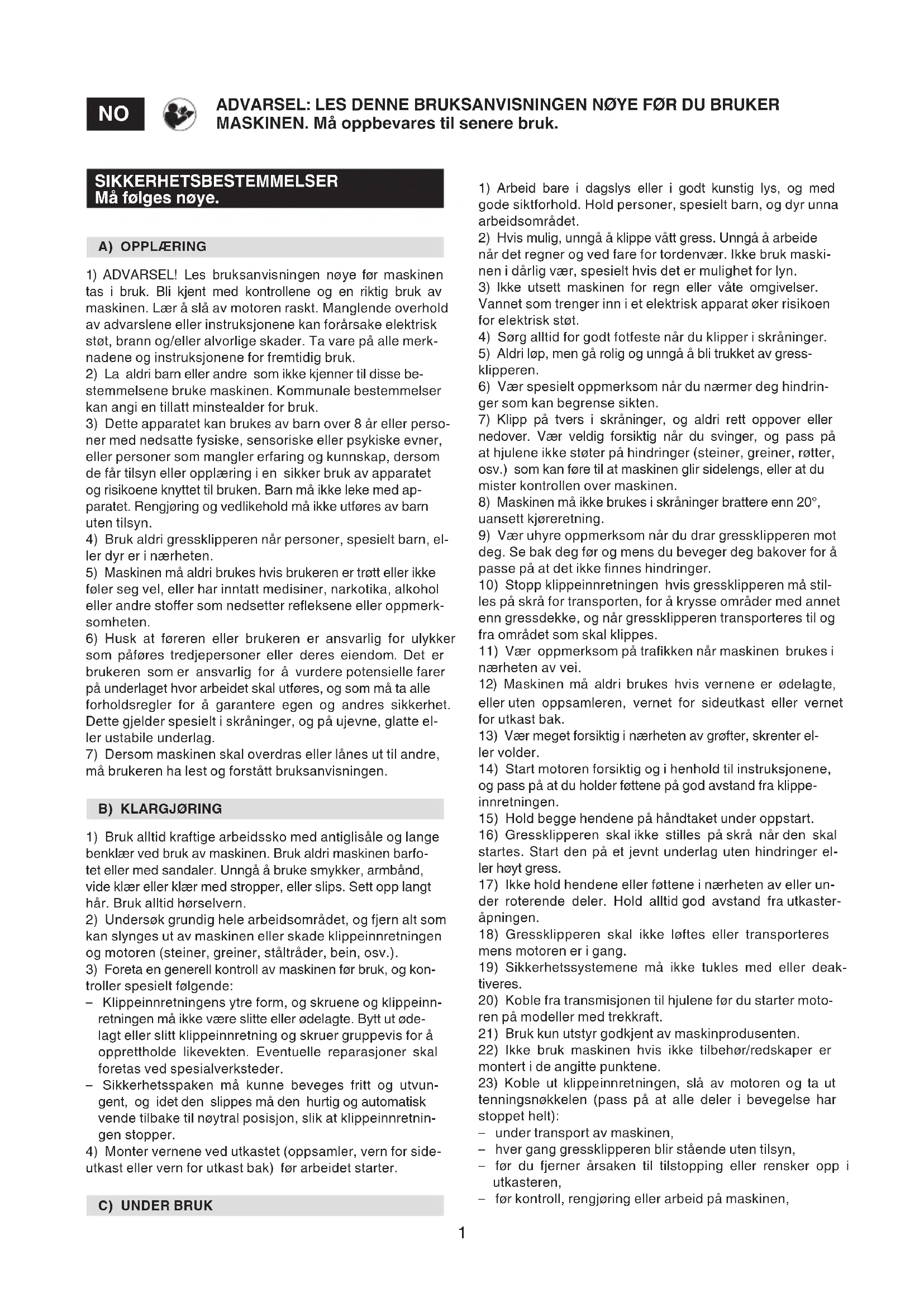

SIKKERHETSBESTEMMELSER Må følges nøye.

A) OPPLÆRING

1) ADVARSEL! Les bruksanvisningen nøye før maskinen tas i bruk. Bli kjent med kontrollene og en riktig bruk av maskinen. Lær å slå av motoren raskt. Manglende overhold av advarslene eller instruksjonene kan forårsake elektrisk støt, brann og/eller alvorlige skader. Ta vare på alle merknadene og instruksjonene for fremtidig bruk.
2) La aldri barn eller andre som ikke kjenner til disse bestemmelsene bruke maskinen. Kommunale bestemmelser kan angi en tillatt minstealder for bruk.

3) Dette apparatet kan brukes av barn over 8 år eller personer med nedsatte fysiske, sensoriske eller psykiske evner, eller personer som mangler erfaring og kunnskap, dersom de får tilsyn eller opplæring i en sikker bruk av apparatet og risikoene knyttet til bruken. Barn må ikke leke med apparatet. Rengjøring og vedlikehold må ikke utføres av barn uten tilsyn.

4) Bruk aldri gressklipperen när personer, spesielt barn, eller dyr er i nærheten.
5) Maskinen må aldri brukes hvis brukeren er trøtt eller ikke føler seg vel, eller har inntatt medisiner, narkotika, alkohol eller andre stoffer som nedsetter refleksene eller oppmerksomheten.
6) Husk at føreren eller brukeren er ansvarlig for ulykker som påføres tredjepersoner eller deres eiendom. Det er brukeren som er ansvarlig for å vurdere potensielle farer på underlaget hvor arbeidet skal utføres, og som må ta alle forholdsregler for å garantere egen og andres sikkerhet. Dette gjelder spesielt i skråninger, og på ujevne, glatte eller ustabile underlag.
7) Dersom maskinen skal overdras eller lånes ut til andre, må brukeren ha lest og forstått bruksanvisningen.

B) KLARGJ∅RING

1) Bruk alltid kraftige arbeidssko med antiglisåle og lange benklær ved bruk av maskinen. Bruk aldri maskinen barfo-tet eller med sandaler. Unngå å bruke smykker, armbånd, vide klær eller klær med stropper, eller slips. Sett opp langt hår. Bruk alltid hørselvern.
2) Undersøk grundig hele arbeidsområdet, og fjern alt som kan slynges ut av maskinen eller skade klippeinnretningen og motoren (steiner, greiner, ståltråder, bein, osv.).
3) Foreta en generell kontroll av maskinen før bruk, og kontroller spesielt følgende:

- Klippeinnretningens ytre form, og skruene og klippeinnretningen må ikke være slitte eller ødelagte. Bytt ut ødelagt eller slitt klippeinnretning og skruer gruppevis for å opprettholde likevekten. Eventuelle reparasjoner skal foretas ved spesialverksteder.

• Sikkerhetsspaken må kunne beveges fritt og utvungent, og idet den slippes må den hurtig og automatisk vende tilbake til nøytral posisjon, slik at klippeinnretningen stopper.
  4) Monter vernene ved utkastet (oppsamler, vern for side-utkast eller vern for utkast bak) før arbeidet starter.

C) UNDER BRUK

1) Arbeid bare i dagslys eller i godt kunstig lys, og med gode siktforhold. Hold personer, spesielt barn, og dyr unna arbeidsområdet.
2) Hvis mulig, unngå å klippe vått gress. Unngå å arbeide när det regner og ved fare for tordenvær. Ikke bruk maskinen i dårlig vær, spesielt hvis det er mulighet for lyn.
3) Ikke utsett maskinen for regn eller våte omgivelser. Vannet som trenger inn i et elektrisk apparat øker risikoen for elektrisk støt.
4) Sørg alltid for godt fotfeste när du klipper i skråninger. 5) Aldri løp, men gå rolig og unngå å bli trukket av gress- klipperen.
6) Vær spesielt oppmerksom når du nærmer deg hindringer som kan begrense sikten.
7) Klipp på tvers i skråninger, og aldri rett oppover eller nedover. Vær veldig forsiktig når du svinger, og pass på at hjulene ikke støter på hindringer (steiner, greiner, røtter, osv.) som kan føre til at maskinen glir sidelengs, eller at du mister kontrollen over maskinen.
8) Maskinen må ikke brukes i skråninger brattere enn 20°, uansett kjøreretning.
9) Vær uhyre oppmerksom når du drar gressklipperen mot deg. Se bak deg før og mens du beveger deg bakover for å passe på at det ikke finnes hindringer.
10) Stopp klippeinnretningen hvis gressklipperen må stilles på skrå for transporten, for å krysse områder med annet enn gressdekke, og när gressklipperen transporteres til og fra området som skal klippes.
11) Vær oppmerksom på trafikken när maskinen brukes i nærheten av vei.
12) Maskinen må aldri brukes hvis vernene er ødelagte, eller uten oppsamleren, vernet for sideutkast eller vernet for utkast bak.
13) Vær meget forsiktig i nærheten av grøfter, skrenter eller volder.
14) Start motoren forsiktig og i henhold til instruksjonene, og pass på at du holder føttene på god avstand fra klippe-innretningen.
15) Hold begge hendene på håndtaket under oppstart.
16) Gressklipperen skal ikke stilles på skrå når den skal startes. Start den på et jevnt underlag uten hindringer eller høyt gress.
17) Ikke hold hendene eller føttene i nærheten av eller under roterende deler. Hold alltid god avstand fra utkasteråpningen.
18) Gressklipperen skal ikke løftes eller transporteres mens motoren er i gang.
19) Sikkerhetssystemene må ikke tukles med eller deaktiveres.
20) Koble fra transmisjonen til hjulene før du starter motoren på modeller med trekkraft.
21) Bruk kun utstyr godkjent av maskinprodusenten.
22) Ikke bruk maskinen hvis ikke tilbehør/redskaper er montert i de angitte punktene.
23) Koble ut klippeinnretningen, slå av motoren og ta ut tenningsnøkkelen (pass på at alle deler i bevegelse har stoppet helt):

– under transport av maskinen,
- hver gang gressklipperen blir stående uten tilsyn,
- før du fjerner årsaken til tilstopping eller rensker opp i utkasteren,
- før kontroll, rengjøring eller arbeid på maskinen,

• etter å ha kjørt på et fremmedlegeme. Kontroller eventuelle skader, og reparer maskinen (om nødvendig) før den tas i bruk igjen.
  24) Koble ut klippeinnretningen og slå av motoren:
• hver gang oppsamleren skal tas av eller gjenmonteres;
• hver gang deflektoren for sideutkast skal tas av eller gjenmonteres,
• før klippehøyden justeres hvis det ikke kan utføres fra betjeningsplassen.
  25) Hold alltid sikkerhetsavstand (dvs. styrets lengde) fra klippeinnretningen under arbeidet.
  26) ADVARSEL – Ved skader eller ulykker under arbeidet skal motoren slås av øyeblikkelig og maskinen fjernes fra stedet for å unngå flere skader. Ved ulykker med person-skader eller skader på tredjepersoner må du umiddelbart praktisere førstehjelp og henvende deg til legevakten for nødvendig behandling. Fjern nøye eventuelle rester som ellers kan forårsake skader på gjenstander, personer eller dyr.
  27) ADVARSEL – Støy- og vibrasjonsnivået oppgitt i bruksanvisningen er maskinens maks verdier. Bruk av en dårlig innstilt klippeinnretning, for høy hastighet og manglende vedlikehold, påvirker støy- og vibrasjonsutslippene betydelig. Ta derfor nødvendige tiltak for å redusere mulige skader fra høyt støynivå og vibrasjonsbelastninger: Vedlikehold maskinen, bruk hørselsvern og ta pauser under arbeidet.

1) ADVARSEL! – Ta ut tenningsnøkkelen og les instruksjonene før rengjøring eller vedlikehold. Bruk egnede klær og arbeidshansker i alle situasjoner hvor hendene utsettes for risiko.
2) ADVARSEL! – Maskinen må aldri brukes med slitte eller ødelagte deler. ∅delagte eller slitte deler skal byttes ut og aldri repareres. Bruk kun originale reservedeler. Bruk av uoriginale og/eller feil monterte reservedeler setter maskinens sikkerhet i fare, kan forårsake ulykker eller person-skader, og hever produsenten for enhver forpliktelse og ethvert ansvar.
3) Vedlikeholds- og justeringsoppgaver som ikke er beskrevet i bruksanvisningen, må foretas hos forhandleren eller ved spesialverksted som har den kompetansen og det utstyret som kreves for arbeidet. På denne måten opprettholdes maskinens opprinnelige sikkerhetsnivå. Inngrep utført ved uegnede verksteder eller av ukvalifiserte personer, fører til bortfall av garantien og hever produsenten for enhver forpliktelse og ethvert ansvar.
4) Etter hver bruk må tenningsnøkkelen tas ut og maskinen kontrolleres for eventuelle skader.
5) Hold mutrer og skruer godt strammet, slik at maskinen alltid er driftssikker. Et regelmessig vedlikehold er viktig for sikkerheten og for å opprettholde ytelsesnivået.
6) Kontroller jevnlig at klippeinnretningens skruer er godt strammet.
7) Bruk arbeidshansker ved demontering og gjenmontering av klippeinnretningen.
8) Sørg for at klippeinnretningen balanseres når den slipes. Alle oppgaver med klippeinnretningen (demontering, sliping, balansering, gjenmontering og/eller bytte) er krevende arbeid som forutsetter spesialkompetanse, foruten bruk av særskilt utstyr. Av sikkerhetsmessige årsaker skal derfor disse alltid utføres ved et spesialverksted.
9) Under justeringer av maskinen må du passe på og unngå å klemme fingrene mellom klippeinnretningen i bevegelse og maskinens faste deler.

10) Ikke ta på klippeinnretningen før tenningsnøkkelen er tatt ut og klippeinnretningen har stoppet helt. Under inngrep på klippeinnretningen må du passe på at den ikke beveger seg, selv om tenningsnøkkelen er tatt ut.
11) Kontroller ofte vernet for sideutkast eller vernet for utkast bak og oppsamleren for slitasje eller forringelse. Bytt dem ut hvis de er ødelagte.
12) ∅delagte klistremerker må byttes ut.
13) Oppbevar maskinen på et sted utilgjengelig for barn.
14) Kjøl ned motoren før maskinen settes bort til oppbevaring.
15) Hold gressklipperen, spesielt motoren, fri for gressrester, löv eller overflödig fett for å redusere risikoen for brann. Tøm alltid oppsamleren. Beholdere med klippeavfallet må ikke oppbevares innendørs.

1) Ikke bruk maskinen i eksplosjonsfarlige omgivelser, i nærheten av brennbare væsker, gass eller støv. Elektriske apparater utvikler gnister som kan antenne støv eller damp.
2) Maskinen må ikke overbelastes. Bruk maskinen som er egnet til arbeidet. Maskinen utfører arbeidet bedre og sikrere ved den hastigheten maskinen er prosjektert for.
3) Bruk kun batteriladere anbefalt av produsenten for å la-de batteriene. En uegnet batterilader kan føre til elektrisk støt, overoppheting og lekkasje av batterivæske.
4) Bruk kun de spesielle batteriene som er beregnet på utstyret ditt. Bruk av andre batterier kan medføre personskader og brannfare.
5) Et batteri i dårlig stand kan forårsake lekkasje. Unngå kontakt med væsken. I tilfelle kontakt ved et uhell, skyll med vann. Kontakt også lege i tilfelle væsken kommer i kontakt med øynene. Væsken som lekker fra batteriet kan forårsake hudirritasjon eller forbrenning.
6) Forviss deg om at apparatet er avslått før innkobling av batteriet. Montering av et batteri i et elektrisk apparat som er slått på kan medføre brann.
7) Hold det ubenyttede batteriet på avstand fra binders, mynter, nøkler, stifter, skruer og andre små metallgjenstander som kan forårsake kortslutning av kontaktene. Kortslutning mellom batterikontaktene kan medføre antennelse eller brann.
8) Akkumulatoren må aldri åpnes.
9) Brenn aldri brukte batterier - EKSPLOSJONSFARE!
10) Batteriladeren skal kun kobles til strømuttak med nett-spenning som angitt på typeskiltet.
11) Bruk kun originale akkumulatorer.
12) Ved lang tids bruk kan akkumulatoren bli varm. La den bli avkjølt før den lades.
13) Oppbevar akkumulatoren og batteriladeren utilgjengelig for barn.
14) Ikke bruk batteriladeren på steder hvor det finnes brennbare stoffer eller damp.
15) Lad kun opp akkumulatorene ved temperaturer mel- lom 10 og 40 °C.
16) Oppbevar aldri akkumulatorene i omgivelser med høyere temperatur enn 40 °C.
17) Ikke forårsake kortslutning mellom akkumulatorenes kontakter, og ikke koble dem til metallgjenstander.
18) Under transport av akkumulatorene, pass på at kontak-tene ikke blir koblet til hverandre, og ikke bruk beholdere av metall til transport.
19) Kortslutning av akkumulatoren kan medføre eksplosjon. Kortslutning vil under enhver omstendighet skade akkumulatoren.
20) Kontroller med jevne mellomrom om batteriladerens

21) Lad opp akkumulatorene fullstendig før de settes bort for vinterhalvåret.
22) Oppbevar batteriet på et sted som er beskyttet mot regn og fuktighet. Vanninfiltrasjon i batteriladeren vil øke faren for elektrisk støt.
23) Hold batteriladeren ren. Oppsamling av smuss kan føre til elektrisk støt.
24) Bruk ikke batteriladeren i omgivelser med lettantennelige væsker, eller på lettantennelige overflater som papir, stoff osv. Under oppladingen blir batteriladeren varm og kan derfor medføre brann.
25) En defekt batterilader, eller feil bruk av batteriet, kan medføre lekkasje av damp som kan irritere luftveiene. Luft rommet med frisk luft og kontakt lege ved forstyrrelser.
26) Rens batteriets lufteventiler regelmessig med en myk, tørr og ren klut.

F) TRANSPORT OG FLYTTING

1) Gjør følgende hver gang maskinen skal flyttes, løftes, transporteres eller stilles på skrå:

• Bruk kraftige arbeidshansker.
• Grip fast i maskinen i punkter som gir et sikkert grep. Vær oppmerksom på vekten og vektfordelingen.
• Vurder hvor mange personer som må delta i arbeidet ut fra maskinens vekt, og egenskapene til transportmidlet eller stedet hvor maskinen skal plasseres eller hentes.
• Kontroller at bruk av maskinen ikke medfører skader på gjenstander og personer.
  2) Fest maskinen skikkelig med tau eller kjetting under transporten.

G) MILJ∅VERN

1) Miljøvern må være førsteprioritet ved bruk av maskinen, til fordel for samholdet og miljøet der vi bor. Unngå å forstyrre nabolaget.
2) Følg nøye de kommunale bestemmelsene for kasting av emballasje, forringede deler eller deler som er sterkt forurensende. Dette avfallet må ikke kastes med husholdningsavfallet, men kildesorteres og kastes i konteinerne for resirkulering.
3) Følg nøye de kommunale bestemmelsene for kasting av klippeavfallet.
4) Når maskinen ikke skal brukes lenger, må den ikke kastes i naturen, men leveres inn til et innsamlingssenter i henhold til gjeldende kommunale bestemmelser.

Maskinen består hovedsakelig av en motor som driver en klippeinnretning under et deksel. Maskinen er utstyrt med hjul og et styre.

Brukeren kan føre maskinen og bruke hovedkontrollene mens han/hun hele tiden står bak styret og dermed på en sikker avstand fra klippeinnretningen. Når brukeren forlater maskinen, stanser motoren og klippeinnretningen innen et par sekunder.

Tiltenkt bruk

Denne maskinen er designet og bygd for å klippe (og samle opp) gress i hager og parker med en størrelse som er tilpasset klippekapasiteten. Maskinen er selvgående.

Hvis maskinen er utstyrt med mulching-tilbehør eller spesifikke anordninger, kan det klipte gresset finsnittes og anbringes på gressplenen, slik at oppsamling ikke er nødvendig.

Bruker

Maskinen er beregnet for ikke profesjonelle brukere. Maskinen er ment til hobbybruk.

Feil bruk

Enhver annen bruk enn oppgitt ovenfor kan være farlig og forårsake skader på personer og/eller gjenstander.

Feil bruk omfatter, men er ikke begrenset til, følgende:

• transportere andre personer, barn eller dyr på maskinen,
• bli fraktet av maskinen,
• bruk av maskinen til å slepe eller skyve last,
• bruk av maskinen til oppsamling av løv eller avfall,
• bruk av maskinen til klipping av hekker eller vegetasjon som ikke er gress,
• bruk av maskinen sammen med flere personer;
• bruk av klippeinnretningen på gressfrie strekninger.

IDENTIFIKASJONSETIKETT OG MASKINDELER (se figurene på s. ii)

1. Lydeffektnivå
2. CE-merke
3. Produksjonsår
4. Type gressklipper
5. Serienummer
6. Produsentens navn og adresse
7. Artikelnummer
8. Motorens omdreininger

9. Vektikg
   10.Matespenning
   10a. Elektrisk beskyttelsesgrad

10. Chassis

11. Motor
12. Klippeinnretning
13. Vern for utkast bak
14. Gressoppsamler
15. Håndtak
16. Kontrollbryter
17. Luke som gir tilgang til batterirommet
18. Sikkerhetsnøkkel (deaktiveringsinnretning)

MEDF∅LGENDE DELER OG IDENTIFIKASJONSETIKETTER

1. Batteri (akkumulator)
   21.1 Produsent
   21.2 Spenning og kapasitet
2. Batterilader
   22.1 Produsent
   22.2 Matespenning og -frekvens/forbruk
   22.3 Ladespenning og -strøm

Rett etter innkjøp av maskinen må identifikasjonsnummerene (3 - 4 - 5) noteres ned på siste side i bruksanvisningen.

Eksempelet på samsvarserklæringen finnes på nestsiste side i bruksanvisningen.

Ikke kast elektriske apparater i husholdningsavfallet. I henhold til direktiv 2012/19/EU om elektrisk og elektronisk avfall, og gjeldende nasjonale lover, skal brukte elektriske apparater leveres inn til mottak for et øko-kompatibelt gjenbruk. Hvis de elektriske apparatene kastes på søppelfyllingen eller graves ned i jorden, kan de giftige stoffene nå grunnvannet og komme inn i næringskjeden og være til skade både for helsen og velferden. Kontakt renholdsverket eller din forhandler for ytterligere opplysninger om avhending av produktet.

BESKRIVELSE AV SYMBOLENE PÅ KONTROLLENE (hvor disse finnes)

1. ADVARSEL - Start av motoren medfører samtidig inn-kobling av klippeinnretningen.
2. Stans
3. Fremover
4. Elektrisk krets aktivert (maskinen er på)

SIKKERHETSBESTEMMELSER - Gressklip-peren må brukes med varsomhet. På maskinen finnes noen plater som viser symboler for de viktigste forholdsreglene ved bruk. Symbolene er forklart nedenfor. Vi anbefaler dessuten å nøye lese sikkerhetsbestemmelsene som er angitt i et eget kapittel i bruksanvisningen.

Bytt ut ødelagte eller uleselige etiketter.

1. Advarsel: Les bruksanvisningen før maskinen tas i bruk.
2. Fare for utslynging. Hold personer utenfor arbeidsområdet ved bruk.
3. Kun for elektriske gressklippere med tilførsel fra el-nettet.
4. Kun for elektriske gressklippere med tilførsel fra el-nettet.
5. Vær oppmerksom på den skarpe klippeinnretningen: Før aldri hender eller føtter inn i klippeinnretningen. Klippeinnretningen fortsetter å rotere også etter at motoren er slått av. Ta av deaktiveringsinnretningen før vedlikehold utføres.
6. Ikke utsett maskinen for regn eller våte omgivelser.
7. Vær oppmerksom på den skarpe klippeinnretningen: Klippeinnretningen fortsetter å rotere også etter at motoren er slått av.
8. Batterilader utstyrt med sikkerhetstransformator.
9. Skal kun brukes på et tört sted.
10. Les bruksanvisningen før maskinen tas i bruk.
11. Ikke utsett akkumulatoren for sollys när temperaturen er høyere enn 45 °C.
12. Ikke legg akkumulatoren i vann, og ikke utsett den for fuktighet.
13. Brenn aldri batteriene. FARE FOR EKSPLOSJON!

BRUKSREGLER

MERK - Samsvaret mellom referansene som finnes i teksten og de ulike figurene (fra side ix og utover) er vist av nummeret foran hvert avsnitt.

1. FULLF∅RING AV MONTERINGEN

MERK Maskinen kan leveres med noen monterte deler.

ADVARSEL!

Utpakking og fullføring av monteringen må foretas på en jevn og solid overflate, med god nok plass til å flytte maskinen og emballasjen. Bruk alltid egnet utstyr.

Emballasjen må kastes i samsvar med gjeldende kom- munale bestemmelser.

1.1a Montering av styret (type "l" - modell 340)

Før styrets høyre (11) og venstre (12) nedre del inn i hullene, og fest dem med skruene (13) og skivene (13a) som følger med.

Monter og fest styrets øvre del (14) i de to nedre delene (11) og (12). Bruk de øvre håndtakene (15) (på forhånd trukket ut av hullene) som er satt inn i ett av de to hullene (3) eller (4), avhengig av ønsket slutthøyde.

For å regulere festekraften må hvert håndtak (15) utløses, og strammes eller løsnes (uten å bruke for mye kraft) rundt sin egen akse for å garantere at den øvre delen (14) er skikkelig festet til styrets to nedre deler (11) og (12).

Hekt ledningen (16) i kabelklemmene (17) og (18) som angitt.

1.1b Montering av styret (type "II" - modell 340)

Før styrets høyre (11) og venstre (12) nedre del inn i hullene, og fest dem med skruene (13) og skivene (13a) som følger med.

Monter og fest styrets øvre del (14) til de to nedre delene (11) og (12) med de øvre knottene (15) (på forhånd trukket ut av hullene), som er satt inn i ett av de to hullene (3) eller (4), avhengig av ønsket slutthøyde.

Hekt ledningen (16) i kabelklemmene (17) og (18) som angitt.

1.1c Montering av styret (type "III" - modell 380)

Sett styrets to nedre deler (11) og (12), som allerede er montert, i arbeidsstilling, og pass på at tannen merket med «>> KUN passer inn i ett av rommene mellom tennene som er merket med «1» eller «2». Blokker deretter de to nedre håndtakene (13) avhengig av ønsket høyde.

Posisjonen skal være den samme på begge sider.

Monter og fest styrets øvre del (14) i de to nedre delene (11) og (12). Bruk de øvre håndtakene (15) (på forhånd trukket ut av hullene) som er satt inn i ett av de to hullene (3) eller (4), avhengig av ønsket slutthøyde.

For å regulere festekraften må hvert håndtak (15) utløses, og strammes eller løsnes (uten å bruke for mye kraft) rundt sin egen akse for å garantere at den øvre delen (14) er skikkelig festet til styrets to nedre deler (11) og (12).

Hekt ledningen (16) i kabelklemmene (17) og (18) som angitt.

1.1d Montering av styret (type "IV" - modell 380)

Sett styrets to nedre deler (11) og (12), som allerede er montert, i arbeidsstilling, og pass på at tannen merket med «>> KUN passer inn i ett av rommene mellom tennene som er merket med «1» eller «2». Blokker deretter de to nedre knottene (13) avhengig av ønsket høyde.

Posisjonen skal være den samme på begge sider.

Monter og fest styrets øvre del (14) til de to nedre delene (11) og (12) med de øvre knottene (15) (på forhånd trukket ut av hullene), som er satt inn i ett av de to hullene (3) eller (4), avhengig av ønsket slutthøyde.

Hekt ledningen (16) i kabelklemmene (17) og (18) som angitt.

1.2 Montering av oppsamleren

Sett sammen oppsamlerens to komponenter på siden (1) og (2), og monter deretter den øvre delen (3) ved å klikke på plass alle de ytre hektemekanismene.

Trykk håndtaket (4) på plass i festene på den øvre delen av oppsamleren.

1.3 Fjerning og opplading av batteriet

Maskinen leveres med batteriet delvis oppladet, og satt inn på plass.

Før du bruker maskinen, skal batteriet fjernes og lades helt opp, som indikert i punkt 4.4.

2. BESKRIVELSE AV KONTROLLENE

MERK Betydningen av symbolene gjengitt på kontrollene, er forklart på foregående sider.

2.1 Sikkerhetsnøkkel (deaktiveringsinnretning)

Maskinens elektriske krets aktiveres og deaktiveres med sikkerhetsnøkkelen (deaktiveringsinnretning), som finnes på innsiden av batterirommet.

Åpne luken (1) og sett nøkkelen (2) helt inn for å gjøre det mulig å starte motoren.

For å fjerne nøkkelen, er det nødvendig å trykke inn fliken.

Når nøkkelen fjernes, deaktiveres den elektriske kretsen fullstendig for å forhindre at maskinen brukes ukontrollert.

2.2 2-funksjonsbryter

Motoren styres av en 2-funksjonsbryter for å unngå at den starter ved et uhell.

For å starte, trykk på knappen (2), trekk i en av de to spakene (1) og vent 2-3 sekunder før motoren starter.

ADVARSEL! Start av motoren medfører samtidig innkobling av klippeinnretningen.

2.3 Justering av klippehøyden

Klippehøyden justeres med spaken (1).

UTF∅R OPPGAVEN MENS KLIPPEINNRETNINGEN STÅRIRO.

3. KLIPPING AV GRESS

- Batteriets autonomi

Batteriets autonomi (og dermed gressoverflaten som kan klippes før opplading) avhenger hovedsakelig av:

a) Miljøfaktorer som fører til økt energiforbruk:

- klipping av tett, høyt og fuktig gress

b) Fremferd av operatøren, som bør unngå:

- å slå maskinen ofte på og av under arbeidet

- en klippehøyde som er for lav i forhold til gressets tilstand

- en fremdriftshastighet som er for høy i forhold til gressmengden som skal klippes

ELECTRONIC RPM ADAPTOR

"ELECTRONIC RPM ADAPTOR" som regulerer motorens omdreininger ut fra belastningen som kreves under gressklippingen.

Systemet "ELECTRONIC RPM ADAPTOR" optimerer batteries autonomi.

Hvis gresset er lavt (mindre belastning), arbeider maskinen med lave omdreininger (mindre støy), og batteriets auto-

nomi forlenges.

Hvis gresset er høyt (større belastning), arbeider maskinen med høye omdreininger (mer støy), og batteriets autonomi forkortes.

Gjør følgende for å optimere batteriets autonomi:

- Klipp gresset ofte slik at det ikke blir for høyt.

- Still inn en større klippehøyde når gresset er veldig høyt, og klipp en andre gang med en lavere klippehøyde.

- Ikke bruk maskinen til "mulching" når gresset er veldig høyt.

Gjør følgende hvis du ønsker å bruke maskinen til lenger arbeidsøkter enn hva som er mulig for et standardbatteri:

- Kjøp et andre standardbatteri slik at du umiddelbart kan bytte ut det utladete batteriet uten å måtte avbryte arbeidet.

- Kjøp et batteri som har en større autonomi enn et standardbatteri (se 5.1).

MERK Denne maskinen kan klippe gresset på ulike måter. Før arbeidet starter må maskinen klargjøres i henhold til klippingen som skal utføres. UTF∅R OPPGAVEN MED AVSLÄTT MOTOR.

3.1a Klargjøring for klipping og oppsamling av gresset i oppsamleren:

- Løft opp vernet for utkast bak (1) og hekt oppsamleren (2) korrekt på som vist på figuren.

3.1b Klargjøring for klipping og utkast bak:

- Ta ut oppsamleren, og pass på at vernet for utkast bak (1) forblir senket.

3.1c Klargjøring for klipping og oppmaling av gresset (mulching-funksjon - hvis finnes):

- Løft opp vernet for utkast bak (1), før deflektoren (5) inn i utkasteråpningen og skyv den helt inn, helt til nedre kant hektes fast på utkasteråpningens kant.

Løft opp vernet for utkast bak (1) for å fjerne deflektoren (5), og trekk den ut ved å holde den løftet opp, slik at den nedre kanten hektes løs fra utkasteråpningens kant.

3.2 Start

Forsikre deg om at batteriet er oppladet og korrekt innsatt, som indikert i punkt 4.4.

Åpne luken (1), og før sikkerhetsnøkkelen (2) helt inn til du hører et klikk.

For å starte motoren, trykk på sikkerhetsknappen (4) og trekk i en av de to spakene (3) til bryteren.

3.3 Klipping av gress

Plenen vil se finere ut hvis den alltid klippes i samme høyde og vekselvis i de to retningene.

Når oppsamleren er overfylt, er ikke oppsamlingen av gresset effektiv, og gressklipperen lager en unormal lyd.

For å ta ut og tømme oppsamleren:

- Slipp opp bryterspaken og vent til klippeinnretningen stopper.

- Løft opp vernet for utkast bak, ta tak i håndtaket og ta oppsamleren loddrett ut.

- Unngå å fjerne store gressmengder i mulching-funksjon. Klipp aldri mer enn en tredjedel av gressets totale høyde på en gang! Tilpass fremdriftshastigheten til ple-

nens tilstand og mengden klippet gress.

Råd for stell av plenen

Hver gresstype har forskjellige egenskaper, og kan derfor kreve forskjellige måter for stell av plenen. Les alltid anvisningene på frøpakken for riktig klippehøyde i forhold til vekstbetingelsene på stedet.

Det er nødvendig å huske på at de fleste gresstyper består av én stilk og ett eller flere blader. Hvis bladene klippes helt, blir plenen skadet og vil ha problemer med å vokse igjen. Generelt kan følgende retningslinjer gjelde:

• for lav klipping fører til oppriving og tynning av gressteppet, og gir et "flekkvis" utseende,
• om sommeren må klippehøyden være høyere for å unngå uttørking av bakken,
• ikke klipp gresset når det er vått. Det kan redusere klippeinnretningens effekt, fordi gresset fester seg og fører til oppriving av gressteppet,
• dersom gresset er veldig høyt, bør det først klippes ved maks tillatt høyde og deretter igjen to eller tre dager senere.

3.4 Ved arbeidets slutt

Når arbeidet er avsluttet, slipp opp begge spakene (1). VENT TIL KLIPPEINNRETNINGEN STOPPER før inngrep på gressklipperen.

Åpne luken (2) og fjern sikkerhetsnøkkelen (3), ved å trykke inn fliken.

VIKTIG Hvis motoren stopper under arbeidet på grunn av overoppheting, er det nødvendig å vente i ca. 5 minutter før den kan startes på nytt.

VIKTIG Et jevnt og nøye vedlikehold er grunnleggende for å opprettholde maskinens sikkerhetsnivå og ytelser.

Alle justerings- og vedlikeholdsoppgaver skal utføres med avslått motor og maskinen koblet fra strømmen.

1) Bruk kraftige arbeidshansker ved rengjøring, vedlikehold eller innstilling av maskinen.
2) Fjern gressrester og søle som har samlet seg inni chassiset etter hver bruk for å unngå at dette tørker og gjør det vanskelig å starte opp igjen neste gang.
3) Pass alltid på at luftinntakene er frie for rester.

ADVARSEL! Ta ut sikkerhetsnøkkelen før du setter bort maskinen, og før rengjøring eller vedlikehold.

4.1 Lagring i loddrett posisjon (modell 380)

ADVARSEL! Forsikre deg om at kroken og festemekanismen er egnet, og at de tåler maskinens vekt. Vær oppmerksom og overvåk maskinen for å unngå at barn eller dyr klatrer på den, og dermed øker belastningen på kroken.

Heng opp maskinen slik at klippeinnretningen er vendt mot en vegg eller er tilstrekkelig tildekket, for å unngå uheldige eller tilfeldige farer ved kontakt med personer, barn eller dyr.

For å sette vekk maskinen i loddrett posisjon må håndtakene (1 - type "III") eller knottene (2 - type "IV") løsnes, og styret må vris fremover slik at tannen merket med «>> KUN passer sammen med rommet mellom tennene merket med «S». Fest deretter håndtakene (1 - type "III") eller knottene (2 - type "IV").

Posisjonen skal være den samme på begge sider.

4.2 Vedlikehold av klippeinnretningen

Ethvert inngrep på klippeinnretningen bør utføres ved et spesialverksted som har egnet verktøy til disposisjon. I denne maskinen brukes en klippeinnretning med artikkel-nummeret oppgitt i tabellen på s. ix.

På grunn av produktutvikling kan ovennevnte klippeinnretning med tiden blir erstattet av en annen med tilsvarende egenskaper for kompatibilitet og sikker funksjon.

Sett klippeinnretningen (2) på igjen med artikkelnummeret vendt nedover mot bakken, og hold deg til rekkefølgen angitt på figuren.

Stram den midtre skruen (1) med en momentnøkkel innstilt på 30 Nm (modell 340) eller 16-20 Nm (modell 380).

4.3 Rengjøring av maskinen

Ikke bruk vannsprut, og unngå å væte motoren og elektriske deler.

Ikke bruk sterke væsker til rengjøringen av chassiset.

4.4 OPPLADING OG HÅNDTERING AV BATTERIET

MERKNADER

1. Batteriet må oppbevares ved en temperatur på mellom +7°C og +40 °C. Hvis maskinen parkeres i et miljø hvor disse grensene kan overstiges, bør batteriet tas ut og oppbevares på et egnet sted.
2. Under bruk er batteriet beskyttet mot total utlading ved hjelp av en beskyttelsesinnretning som slukker maskinen og hindrer dens funksjon.
3. Batteriet er utstyrt med en beskyttelse som forhindrer opplading hvis romtemperaturen ikke er på mellom 0 og +45 °C.
4. Batteriet kan lades när som helst, også delvis, uten fare for at det skades.

For å kontrollere batteriets (4) ladestatus, trykk på knappen (4a) som aktiverer fire LED-lys (4b) som har følgende betydning:

LED-lys Batteriets lading
4 GR∅NNE 100%
3 GR∅NNE 70%
2 GR∅NNE 45%
1 GR∅NT 10%	- Må lades
Ingen Batteriet har en lading på under 10 %og må lades umiddelbart.Hvis ikke minst et LED-lys tennes etter30 minutters lading, betyr det at bat-teriet er ødelagt og må byttes ut.

4.4b Fjerning og opplading av batteriet

Etter hver arbeidsøkt er det en fordel å sørge for lading av batteriet.

For å lade batteriet:

• Åpne luken (1) og ta ut sikkerhetsnøkkelen (2).
  – trykk på den nederste fliken (3) og ta ut batteriet (4).
• Sett batteriet (4) inn på plass i batteriladeren (5), ved å trykke det helt inn.
• Koble batteriladeren (5) til et strømuttak, med en spenning som tilsvarer den som er indikert på skiltet.

Oppladingen tar mellom 1,5 og 3,5 timer, avhengig av batteriets kapasitet og restlading.

Batteriladeren (5) er diagnostisk med et LED-lys som informerer om batteristatus og ladestatus i henhold til følgende tabell:

LED-lys (5a) Betydning
GR∅NT(Blinkende)	Batteriet lades
GR∅NT Batteriet er fulladet
R∅DT Batteriet er overopphetet. Ta ut batteriet og la det kjøles ned i minst 30 minutter
Avslått Finnes ikke batteri, eller batteriet er ikke riktig innsatt
R∅DT(Blinker)	Feil under ladingen og mulig defekt batteri. Ta ut batteriet og sett det inn igjen innen to timer. Hvis LED-lyset viser ladestatus, betyr det at batteriet ikke er defekt og ladingen kan fortsette som normalt. Hvis ikke:– Koble fra batteriladeren og koble den til igjen etter noen minutter.– Ta batteriet ut av batteriladeren og sett det inn igjen etter noen minutter.Hvis LED-lyset (5b) etter disse forsøkene ikke viser ladestatusen og fortsetter å blinke, betyr det at batteriet er ødelagt og må byttes ut.

4.4c Gjenmontering av batteriet på maskinen

Når ladingen er fullført:

• Trykk på den nederste fliken (3) og ta ut batteriet (4) (unngå å la det stå på lading lenge etter at det er ferdig oppladet).
• Koble batteriladeren (5) fra el-nettet.
• Åpne luken (1) på maskinen, sett inn batteriet (4) og skyv det helt inn for å feste det på plass og sikre elektrisk kontakt.
• Lukk luken (1) helt igjen.

5. TILBEH∅R

ADVARSEL! For din sikkerhet er det strengt forbudt å montere et hvilket som helst annet ekstrautstyr enn det som er oppgitt på listen nedenfor, spesielt utviklet for maskinmodellen og maskintypen.

5.1 Andre batterier

Det finnes batterier med ulik kapasitet for å tilpasse spesifikke driftsbehov. Listen over batterier godkjente for denne maskinen finnes i tabellen på s. «ix».

6. FEILS∅KING

Hva gjør jeg hvis ...
Årsaken til problemet Korrigerende tiltak
1. Motoren starter ikke når jeg trykker på bryteren
Sikkerhetsnøkkelen mangler eller er ikke satt riktig inn	Sett inn nøkkelen helt til du hører et klikk (se 3.2)
Batteriet mangler eller er ikke satt riktig inn	Åpne luken og kontroller at batteriet er satt skikkelig på plass (se 4.4)
Batteriet er utladet Kontroller	ladingen og lad opp batteriet (se 4.4)
Varmevernet er utløst La maskinen kjøles ned
Motoren starter ikke med en gang	Hold bryteren trykket i 1-3 sekunder (se 2.2)
2. Motoren stopper under arbeidet
Batteriet er ikke satt riktig inn	Åpne luken og kontroller at batteriet er satt skikkelig på plass (se 4.4)
Batteriet er utladet Kontroller	ladingen og lad opp batteriet (se 4.4)
Vernet er utløst Vent i minst 5 minutter og start maskinen igjen
Tilstoppinger hindrer klippeinnretningens rotasjon	Ta ut sikkerhetsnøkkelen. Bruk arbeidshansker og fjern gress eller rester som sitter fast under maskinen og/eller i utløpskanalen
3. Motoren er startet, men klippeinnretningen dreier ikke
Klippeinnretningen har løsnet	Stopp motoren umiddelbart og kontakt et servicesenter (se 4.2)
4. For mye støy og/eller vibrasjoner under arbeidet
Klippeinnretningen har løsnet eller er skadet	Stopp motoren umiddelbart og kontakt et servicesenter (se 4.2)
5. Batteriets autonomi er utilstrekkelig
Tunge driftsforhold med økt energiforbruk	Optimer bruken (se 4.4)
Batteriet er utilstrekkelig ut fra driftsbehovene	Bruk et andre eller et større batteri (se 5.2)
6. Batteriladeren lader ikke batteriet (den røde LED-en er tent eller blinker)
Batteriet er ikke satt riktig inn i batteriladeren	Kontroller at det er satt skikkelig på plass (se 4.4)
Uegnede miljøforhold	Utfør oppladingen i et miljø med egnet temperatur (se 4.4)
Kontaktene er skitne	Rengjør kontaktene
7. Batteriladeren lader ikke batteriet(ingen LED er tent)
Mangel på spenning til batteriladeren	Kontroller at støpslet er satt inn og at det er spenning til stikkontakten
Batteriladeren er defekt Bytt	ut med original reservedel

Kontakt forhandleren eller et servicesenter for alle andre situasjoner som ikke finnes på listen.

1.2 Montering av uppsamlingspåsen

4.3 Rengöring av maskinen
