Τύπος προϊόντος	Μηχανή κοπής ορυκτοβάμβακα
Μάρκα	MSW
Μοντέλο	ISU-WOOL-7A
Βάρος	11,2 kg
Συμβατά υλικά	Ινοσανίδες, πετροβάμβακας, αφρός πολυουρεθάνης, ορυκτοβάμβακας
Υλικό πλαισίου	Ελαφρύ αλουμίνιο
Συμβατά εργαλεία	Παλινδρομικό πριόνι, χειροπρίονο
Προβλεπόμενη χρήση	Ακριβής κοπή μονωτικών υλικών
Απαιτείται συναρμολόγηση	Ναι – εγκατάσταση του μπροστινού εγκάρσιου υποστηρίγματος, πίσω στήριξης, αριστερού χάρακα, πλάκας πίεσης
Ρύθμιση πάχους	Πλάκα πίεσης ρυθμιζόμενη με πάνω και κάτω βίδες
Μπλοκ ορίου για ηλεκτρικό πριόνι	Ρυθμιζόμενο για προστασία του πλαστικού κυλίνδρου
Τοίχου στήριξη	Περιλαμβάνεται στύλος στήριξης τοίχου (τεμάχιο ν°1)
Μαγνητική θήκη μαχαιριών	Ναι – κρατά το μαχαίρι στην πλάκα πίεσης
Σχήματα κοπής	Ορθογώνιο, τρίγωνο σε σχήμα σκάλας
Απαιτούμενος προστατευτικός εξοπλισμός	Κλειστά ρούχα, αναπνευστήρας, γυαλιά ασφαλείας, προστατευτικά γάντια
Έλεγχος πριν από τη χρήση	Ελέγξτε παξιμάδια, μπουλόνια, ακμή λεπίδας/πριονιού
Καθαρισμός	Με στεγνό προϊόν, αποφύγετε διαλύτες
Αριθμός καταγεγραμμένων εξαρτημάτων	13 κύρια εξαρτήματα
Διαθέσιμες οδηγίες	Ναι – δωρεάν λήψη σε PDF

Συχνές ερωτήσεις - ISU-WOOL-7A MSW

Πώς να συναρμολογήσετε τη μηχανή ISU-WOOL-7A;

Αφαιρέστε τη μηχανή από το κουτί, εγκαταστήστε το μπροστινό εγκάρσιο υποστήριγμα. Χαλαρώστε το velcro, ξεδιπλώστε το πίσω στήριγμα, κρεμάστε το γάντζο και σφίξτε τις βίδες. Ξεδιπλώστε τον αριστερό χάρακα και στερεώστε την πλάκα πίεσης ρυθμίζοντας τις βίδες ανάλογα με το πάχος του υλικού.

Ποια υλικά μπορώ να κόψω με αυτή τη μηχανή;

Αυτή η μηχανή είναι σχεδιασμένη για την κοπή μονωτικών υλικών όπως ινοσανίδες, πετροβάμβακας, αφρός πολυουρεθάνης και ορυκτοβάμβακας.

Τι είδους πριόνι να χρησιμοποιήσω με τη μηχανή;

Μπορείτε να χρησιμοποιήσετε ένα παλινδρομικό πριόνι ή ένα χειροπρίονο. Για το ηλεκτρικό πριόνι, ρυθμίστε το μπλοκ ορίου για να αποφύγετε την επαφή της λεπίδας με τον πλαστικό κύλινδρο.

Πώς να ρυθμίσετε την πλάκα πίεσης για το πάχος του υλικού;

Χαλαρώστε τις πάνω και κάτω βίδες της πλάκας πίεσης, τοποθετήστε το υλικό, και στη συνέχεια αφήστε την πλάκα να συμπιέσει το υλικό. Σφίξτε ξανά τις βίδες μόλις στερεωθεί το υλικό. Το διάκενο πρέπει να είναι ελαφρώς μεγαλύτερο από το πάχος του υλικού.

Ποιες προφυλάξεις ασφαλείας πρέπει να λάβω;

Φορέστε κλειστά ρούχα εργασίας, έναν αναπνευστήρα, γυαλιά ασφαλείας και προστατευτικά γάντια. Η μηχανή πρέπει να χρησιμοποιείται μόνο από εξειδικευμένο προσωπικό.

Πώς να καθαρίζω και να συντηρώ τη μηχανή;

Πριν από κάθε χρήση, ελέγξτε όλα τα παξιμάδια και μπουλόνια και σφίξτε τα αν χρειαστεί. Ελέγξτε την ακμή της λεπίδας ή του πριονιού. Καθαρίστε το εργαλείο με ένα στεγνό προϊόν και αποφύγετε τη χρήση διαλυτών.

Μπορώ να χρησιμοποιήσω τη μηχανή σε τοίχο;

Ναι, ξεδιπλώστε τους δύο τετράγωνους σωλήνες και τοποθετήστε τους υπό γωνία για να στερεώσετε τη συσκευή στον τοίχο. Βεβαιωθείτε ότι η συσκευή είναι σταθερή πριν κόψετε.

Πού μπορώ να κατεβάσω τις οδηγίες;

Οι οδηγίες είναι διαθέσιμες δωρεάν σε μορφή PDF στο notice-facile.com. Μπορείτε να τις κατεβάσετε απευθείας ή να ζητήσετε μετάφραση στη γλώσσα σας.

Η μηχανή παρέχεται με θήκη μαχαιριών;

Ναι, μια μαγνητική θήκη μαχαιριών είναι ενσωματωμένη στην πλάκα πίεσης για να συγκρατεί το μαχαίρι ορυκτοβάμβακα.

Ποιο είναι το βάρος της μηχανής;

Η μηχανή ζυγίζει 11,2 kg, γεγονός που την καθιστά σχετικά ελαφριά και εύκολη στη μετακίνηση χάρη στο αλουμινένιο πλαίσιό της.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ ISU-WOOL-7A MSW

Αυτό το εγχειρίδιο χρήστη έχει μεταφραστεί για τη διευκόλυνσή σας χρησιμοποιώντας αυτόματη μετάφραση. Έχουν γίνει εύλογες προσπάθειες για την παροχή ακριβούς μετάφρασης. Οστόσο, καμία αυτοματοποιημένη μετάφραση δεν είναι τέλεια ούτε προορίζεται να αντικαταστήσει τους ανθρώπινους μεταφραστές. Το επίσημο εγχειρίδιο χρήστη είναι η αγγλική έκδοση. Τυχόν ασυμφωνίες ή διαφορές που δημιουργούνται στη μετάφραση δεν είναι δεσμευτικές και δεν έχουν νομική ισχύ για σκοπούς συμμόρφωσης ή επιβολής. Εάν προκύψουν ερωτήσεις σχετικά με την ακρίβεια των πληροφοριών που περιέχονται στο Εγχειρίδιο χρήσης, ανατρέξτε στην αγγλική έκδοση αυτών των περιεχομένων που είναι η επίσημη έκδοση.

Τεχνικά στοιχεία

Περιγραφή παραμέτρων	Τιμή παραμέτρου
Όνομα προϊόντος	Μηχανή κοπής ορυκτού μαλλιού
Μοντέλο	____MSW-ISU-WOOL-7A ____
Βάρος [kg]	11.2

Περιγραφή

Αυτό το προϊόν έχει σχεδιαστεί για την κοπή μονωτικών υλικών όπως ίνες ξύλου, πετροβάμβακας και σανίδες αφρού πολυουρεθάνης. Χτισμένο με ελαφρύ πλαίσιο αλουμινίου, μπορεί να χρησιμοποιηθεί με παλινδρομικό πριόνι ή πριόνι χειρός για ακριβή κοπή αυτών των υλικών.

Ο χρήστης ευθύνεται για οποιαδήποτε ζημία προκύψει από ακούσια χρήση της συσκευής.

Λειτουργία

Αυτό το μηχάνημα θα πρέπει να χρησιμοποιείται μόνο από εκπαίδευμένο προσωπικό που έχει γνώση της χρήσης του. Συνιστάται να φοράτε κατάλληλο προστατευτικό εξοπλισμό, συμπεριλαμβανομένων κλειστών ενδυμάτων εργασίας, αναπνευστικών συσκευών, προστατευτικών γυαλιών και προστατευτικών γαντιών.

1. Βήματα λειτουργίας

1) Βγάλτε το μηχάνημα από το χαρτοκιβώτιο και τοποθετήστε την μπροστινή σταυρωτή βάση.

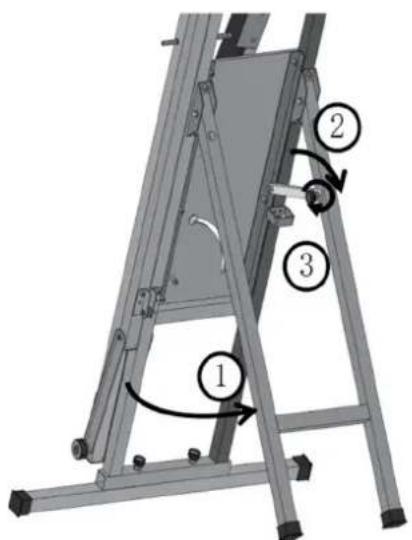

2) Χαλαρώστε το Velcro, ξεδιπλώστε την πίσω βάση. Στη συνέχεια κρεμάστε το άγκιστρο, σφίξτε τις βίδες.

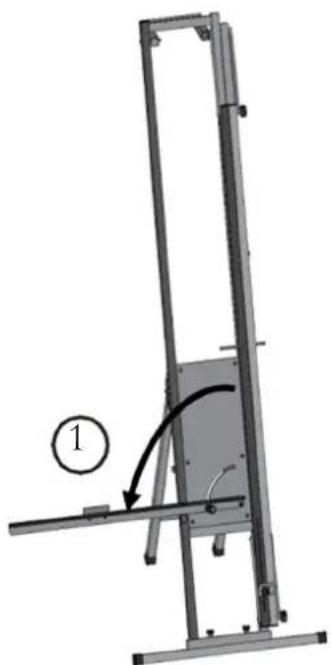

3) Ξεδιπλώστε τον αριστερό χάρακα και στερεώστε την πλάκα πρέσας σφίγγοντας τις πάνω και κάτω βίδες, προσαρμόζοντάς τις με βάση το πάχος του υλικού. Βεβαιωθείτε ότι το κενό μεταξύ της πλάκας πρέσας και της σανίδας είναι ελαφρώς μεγαλύτερο από το πάχος του υλικού.

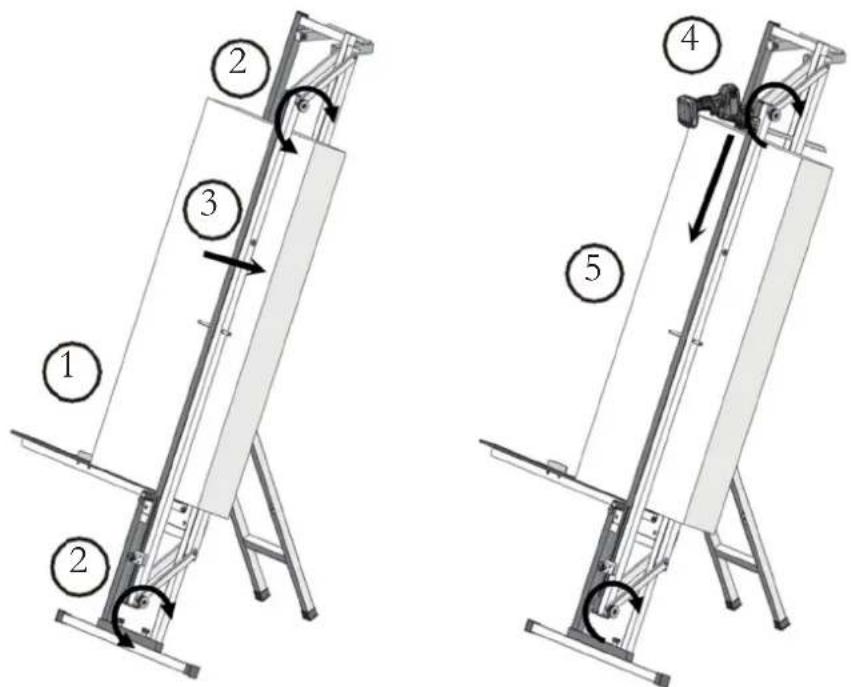

4) Τοποθετήστε το υλικό στη θέση του και, στη συνέχεια, χαλαρώστε τις επάνω και κάτω βίδες της πλάκας πρέσας, επιτρέποντάς του να συμπιέσει το υλικό. Μόλις στερεωθεί το υλικό, σφίξτε ξανά τις βίδες. Στη συνέχεια κόψτε το υλικό με πριόνι χειρός.

A- Μπλοκ περιορισμού

5) Όταν χρησιμοποιείτε το ηλεκτρικό πριόνι, ρυθμίστε τη θέση του μπλοκ ορίου πριν από την κοπή για να βεβαιωθείτε ότι η λεπίδα είναι τοποθετημένη ψηλότερα από τον πλαστικό κύλινδρο. Αυτό εμποδίζει τη λεπίδα να αγγίξει τον πλαστικό κύλινδρο κατά την κοπή του υλικού.

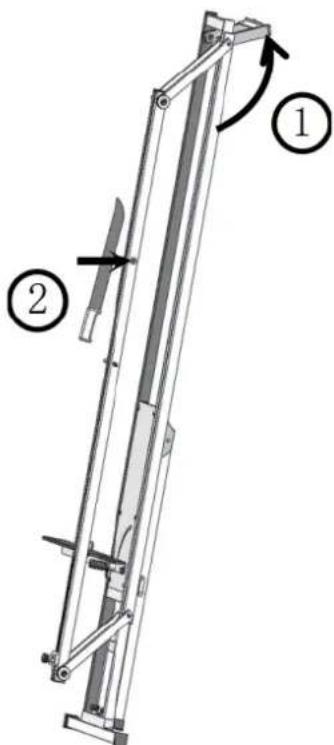

6) Όταν χρησιμοποιείτε τη συσκευή σε τοίχο, ξεδιπλώστε τους δύο τετράγωνους σωλήνες και τοποθετήστε τους υπό γωνία για να στερεώσετε τη συσκευή. Μόλις σταθεροποιηθεί, προχωρήστε στην κοπή. Το μαχαίρι ορυκτοβάμβακα μπορεί να κρατηθεί στη θέση του στην πλάκα πρέσας χρησιμοποιώντας τον ενσωματωμένο μαγνήτη.

1. Σχήματα προς κοπή

Ορθογώνιο παραλληλόγραμμο
Τρίγωνο σε σχήμα σκάλας

Καθαρισμός και συντήρηση

Πριν από κάθε χρήση, επιθεωρήστε όλα τα παξιμάδια και τα μπουλόνια, σφίγγοντάς τα όπως χρειάζεται. Επιπλέον, ελέγξτε την ευκρίνεια της λεπίδας ή του πριονιού, καθώς τα θαμπά εργαλεία μπορεί να προκαλέσουν τραυματισμό. Εάν η ευκρίνεια είναι αβέβαιη, αντικαταστήστε τη λεπίδα ή το πριόνι.

Καθαρίστε το εργαλείο με στεγνό μέσο και αποφύγετε τη χρήση διαλυτών.

Διάγραμμα εξαρτημάτων

Αριθμός ανταλλακτικού	Περιγραφή
1	Επιτοίχια βάση στήριξης
2 Στήριγμα στήριξης
3	Ράβδος συμπίεσης προς τα κάτω
4	Αριστερή λαβή ράβδου συμπίεσης προς τα κάτω
5 Πίνακας
6 Συναρμολόγηφη χάρακα
7	Λαβή με ραβδώσεις
8	Εξάρτημα περιορισμού παλινδρομικού πριονιού
9	Μπροστινή τραβέρσα στήριξης
10 Ρυθμιζόμενο παξιμάδι
11	Ράβδος στήριξης πλάτης
12	Δεξιά λαβή ράβδου συμπίεσης προς τα κάτω
13	Μαγνήτης για σχάρα μαχαιριών
