ISU-WOOL-7A - Rezací stroj MSW - Bezplatný návod na obsluhu

Typ produktu	Stroj na rezanie minerálnej vlny
Značka	MSW
Model	ISU-WOOL-7A
Hmotnosť	11,2 kg
Kompatibilné materiály	Drevené vláknité dosky, kamenná vlna, polyuretánová pena, minerálna vlna
Materiál rámu	Ľahký hliník
Kompatibilné nástroje	Priamočiara píla, ručná píla
Určené použitie	Presné rezanie izolačných materiálov
Vyžaduje sa montáž	Áno – inštalácia prednej priečnej opory, zadnej podpory, ľavého pravítka, prítlačnej dosky
Nastavenie hrúbky	Prítlačná doska nastaviteľná hornou a dolnou skrutkou
Obmedzovací blok pre elektrickú pílu	Nastaviteľný na ochranu plastového valčeka
Nástenná podpera	Súčasťou je nástenný podporný stĺp (diel č.1)
Magnetický držiak noža	Áno – drží nôž na prítlačnej doske
Tvary rezov	Obdĺžnik, trojuholník v tvare rebríka
Požadované ochranné vybavenie	Uzavretý odev, respirátor, bezpečnostné okuliare, ochranné rukavice
Kontrola pred použitím	Skontrolujte matice, skrutky, ostrie čepele/píly
Čistenie	Suchým prostriedkom, vyhnite sa rozpúšťadlám
Počet uvedených dielov	13 hlavných dielov
Dostupný návod	Áno – na stiahnutie zadarmo vo formáte PDF

Často kladené otázky - ISU-WOOL-7A MSW

Ako zostaviť stroj ISU-WOOL-7A ?

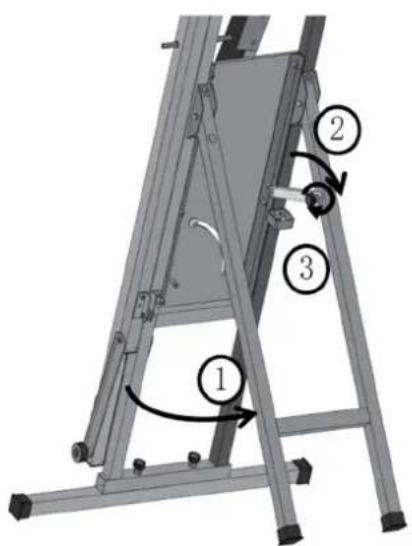

Vyberte stroj z kartónu, nainštalujte prednú priečnu oporu. Povoľte suchý zips, rozložte zadnú podperu, zaveste háčik a utiahnite skrutky. Rozložte ľavé pravítko a pripevnite prítlačnú dosku nastavením skrutiek podľa hrúbky materiálu.

Aké materiály môžem rezať týmto strojom?

Tento stroj je určený na rezanie izolačných materiálov, ako sú drevené vláknité dosky, kamenná vlna, polyuretánová pena a minerálna vlna.

Aký typ píly použiť so strojom?

Môžete použiť priamočiaru pílu alebo ručnú pílu. Pri elektrickej píle nastavte obmedzovací blok, aby čepeľ neprišla do kontaktu s plastovým valčekom.

Ako nastaviť prítlačnú dosku pre hrúbku materiálu?

Povoľte hornú a dolnú skrutku prítlačnej dosky, vložte materiál a nechajte dosku stlačiť materiál. Po upevnení materiálu skrutky opäť utiahnite. Medzera by mala byť mierne väčšia ako hrúbka materiálu.

Aké bezpečnostné opatrenia mám prijať?

Noste uzavretý pracovný odev, respirátor, bezpečnostné okuliare a ochranné rukavice. Stroj smie používať len kvalifikovaný personál.

Ako čistiť a udržiavať stroj?

Pred každým použitím skontrolujte všetky matice a skrutky a v prípade potreby ich utiahnite. Skontrolujte ostrie čepele alebo píly. Nástroj čistite suchým prostriedkom a vyhnite sa používaniu rozpúšťadiel.

Môžem stroj používať pri stene?

Áno, rozložte dva štvorcové rúrky a umiestnite ich pod uhlom na upevnenie zariadenia k stene. Pred rezaním sa uistite, že je zariadenie stabilné.

Kde si môžem stiahnuť návod?

Návod je k dispozícii zadarmo vo formáte PDF na notice-facile.com. Môžete si ho stiahnuť priamo alebo požiadať o preklad do vášho jazyka.

Je stroj dodávaný s držiakom noža?

Áno, na prítlačnej doske je integrovaný magnetický držiak noža na držanie noža na minerálnu vlnu.

Aká je hmotnosť stroja?

Stroj váži 11,2 kg, vďaka čomu je pomerne ľahký a ľahko prenosný vďaka hliníkovému rámu.

NÁVOD NA OBSLUHU ISU-WOOL-7A MSW

Táto používatel'ská príručka bola preložená pomocou strojového prekladu. Vynaložili sme primeranú snahu o poskytnutie presného prekladu, avšak žiadny automatický preklad nie je dokonalý a nemá nahradiť ľudských prekladatel'ov. Oficiálna používatel'ská príručka je v anglickom jazyku. Akékol'vek nezrovnalosti alebo rozdiely, ku ktorým došlo v procese prekladu, nie sú záväzné a nemajú žiadny právny účinok na účely dodržiavania alebo presadzovania predpisov. Ak máte akékol'vek otázky týkajúce sa presnosti informácií obsiahnutých v používatel'skej príručke, pozrite si jej anglickú verziu, ktorá predstavuje oficiálnu verziu.

Technické údaje

Popis parametra Hodnota parametra
Názov produktu Stroj na rezanie minerálnej vlny
Model	MSW-ISU-WOOL-7A
Hmotnost [kg]	11.2

Popis

Tento výrobok je určený na rezanie izolačných materiálov, ako sú drevené vlákna, minerálna vlna a penové polyuretánové dosky. Je vyrobený s l'ahkým hliníkovým rámom a môže byť použitý s priamočiarou alebo ručnou pílou na presné rezanie týchto materiálov.

Používatel' je zodpovedný za akékol'vek škody spôsobené neúmyselným používaním zariadenia.

Prevádzka

Tento stroj by mal obsluhovať iba vyškolený personál, ktorý je oboznámený s jeho používaním. Odporúča sa nosiť vhodné ochranné prostriedky vrátane uzavretého pracovného odevu, respirátorov, bezpečnostných okuliarov a ochranných rukavíc.

1. Prevádzkové kr oky

1) Vyberte stroj z kartónu a nainštalujte predný krížový stojan.

3) Rozložte ľavé pravítko a zaistite lisovaciu dosku utiahnutím horných a spodných skrutiek, pričom ich upravte podľa hrúbky materiálu. Uistite sa, že medzera medzi lisovacou doskou a doskou je o niečo väčšia ako hrúbka materiálu.

4) Umiestnite materiál na miesto, potom uvoľnite hornú a spodnú skrutku lisovacej dosky, čím umožníte stlačenie materiálu. Ked' je materiál zaistený, skrutky opäť utiahnite. Potom na rezanie materiálu ručnou pílou.

A- Limitný blok
5) Ked' používate elektrickú pílu, pred rezaním upravte polohu obmedzovacieho bloku, aby ste sa uistili, že kotúč je umiestnený vyššie ako plastový valec. To zabraňuje tomu, aby sa čepel' dotýkala plastového valca pri rezaní materiálu.

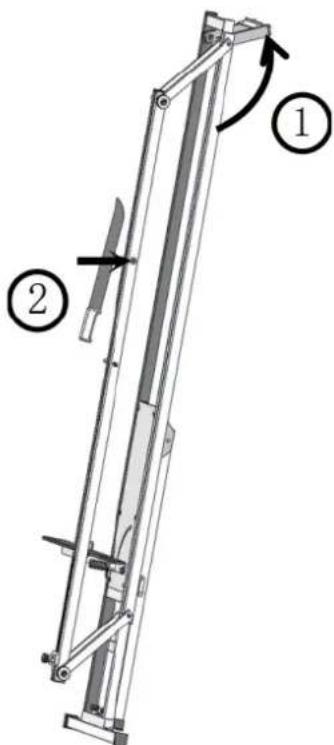

6) Pri prevádzke zariadenia na stene rozložte dve štvorcové trubice a umiestnite ich pod uhlom, aby ste zariadenie zaistili. Po ustálení pokračujte v rezaní. Nôž z minerálnej vlny je možné pridržiavať na lisovacej doske pomocou zabudovaného magnetu.

1. Tvary na rezanie

Pred každým použitím skontrolujte všetky matice a skrutky a podľa potreby ich dotiahnite. Okrem toho skontrolujte ostrosť kotúča alebo píly, pretože tupé nástroje môžu viest k zraneniu. Ak je ostrosť neistá, vymeňte kotúč alebo pílu.

Náradie čistite suchým médiom a nepoužívajte žiadne rozpúštádlá.

Schéma dielov
