ISU-WOOL-7A - Macchina da taglio MSW - Manuale utente e istruzioni gratuiti

MANUALE UTENTE ISU-WOOL-7A MSW

Questo manuale di istruzioni è stato tradotto con la traduzione automatica. Ci sforziamo costantemente di fornire una traduzione accurata. Tuttavia, nessuna traduzione automatica è perfetta, né intende sostituire la traduzione umana. Il manuale di istruzioni ufficiale è nella versione inglese. Eventuali discrepanze o differenze create dalla traduzione non sono vincolanti e non hanno alcun effetto legale ai fini della conformità o dell'esecuzione. In caso di domande relative all'accuratezza delle informazioni contenute nel manuale di istruzioni, consultare la versione inglese dei contenuti, in quanto questa è la versione ufficiale.

Dati tecnici

Descrizione del parametro Valore del parametro
Nome del prodotto Macchina per il taglio della lana minerale
Modello	MSW-ISU-WOOL-7A
Peso [kg]	11.2

Descrizione del dispositivo

Questo prodotto è progettato per tagliare materiali isolanti come pannelli in fibra di legno, lana di roccia e poliuretano espanso. Costruito con un telaio in alluminio leggero, può essere utilizzato con un seghetto alternativo o una sega manuale per un taglio preciso di questi materiali.

L'utente è responsabile di eventuali danni derivanti da un uso improprio del dispositivo.

Operazione

Questa macchina deve essere utilizzata solo da personale qualificato e a conoscenza del suo utilizzo. Si consiglia di indossare adeguati dispositivi di protezione, tra cui indumenti da lavoro chiusi, respiratori, occhiali di sicurezza e guanti protettivi.

1. Fasi operative

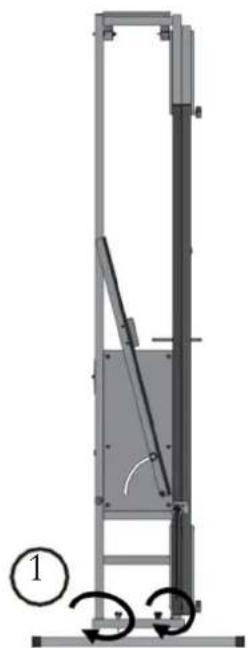

1) Estrarre la macchina dalla scatola e installare il cavalletto trasversale anteriore.

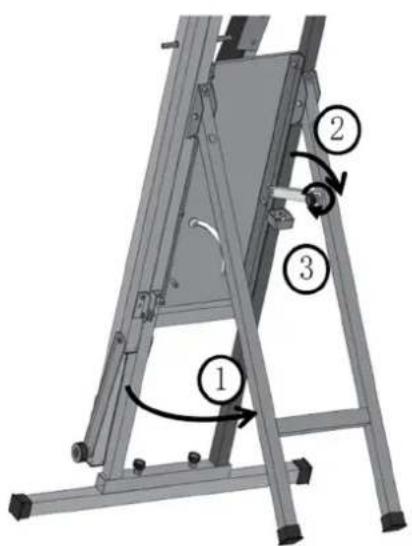

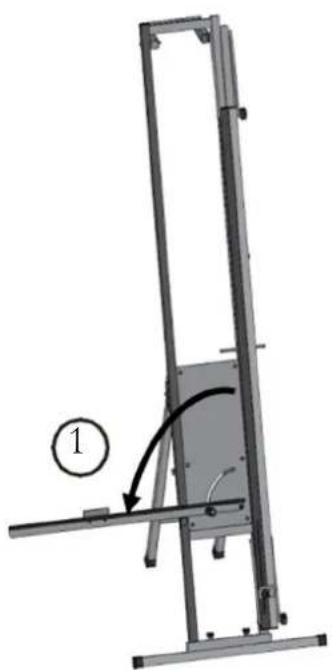

2) Allentare il velcro e aprire il cavalletto posteriore. Quindi appendere il gancio e stringere le viti.

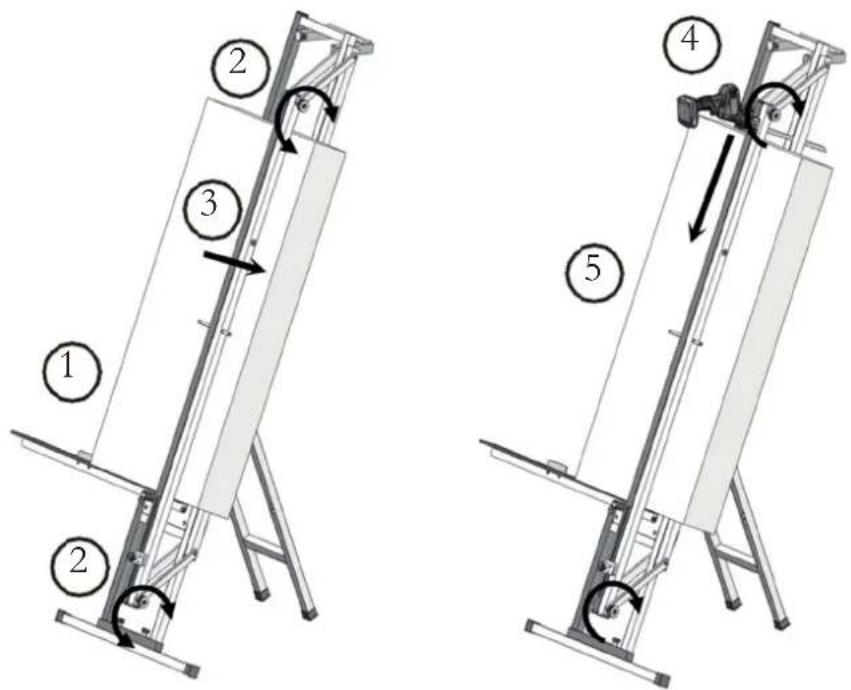

3) Aprire il righello sinistro e fissare la piastra di pressatura stringendo le viti superiore e inferiore, regolandole in base allo spessore del materiale. Assicurarsi che lo spazio tra la piastra di pressatura e la tavola sia leggermente più grande dello spessore del materiale.

4) Posizionare il materiale, quindi allentare le viti superiore e inferiore della piastra della pressa, consentendole di comprimere il materiale. Una volta fissato il materiale, stringere nuovamente le viti. Poi tagliare il materiale con una sega a mano.

A- Blocco limite

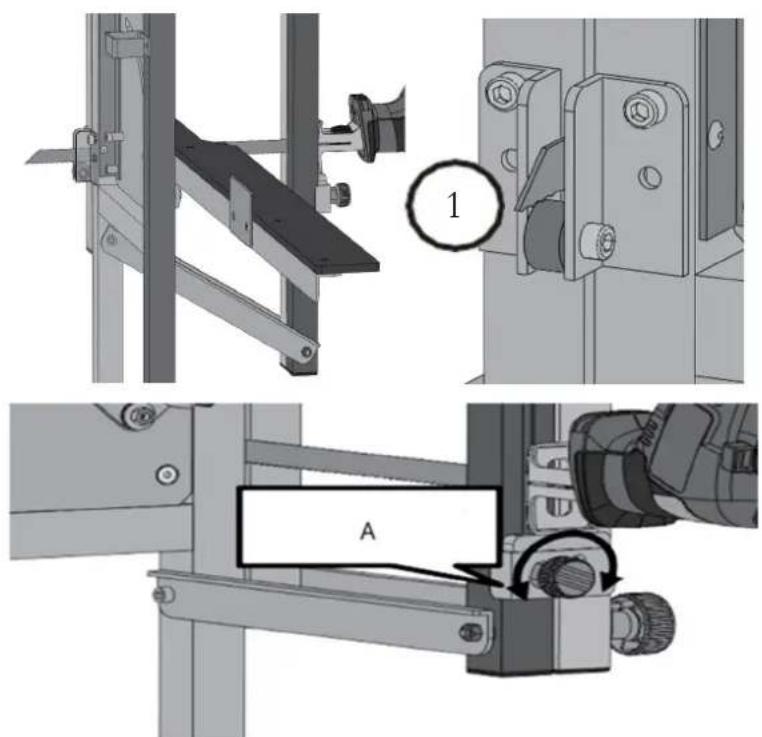

5) Quando si utilizza la sega elettrica, prima di tagliare, regolare la posizione del blocco di finecorsa per assicurarsi che la lama sia posizionata più in alto rispetto al rullo di plastica. In questo modo si evita che la lama tocchi il rullo di plastica durante il taglio del materiale.

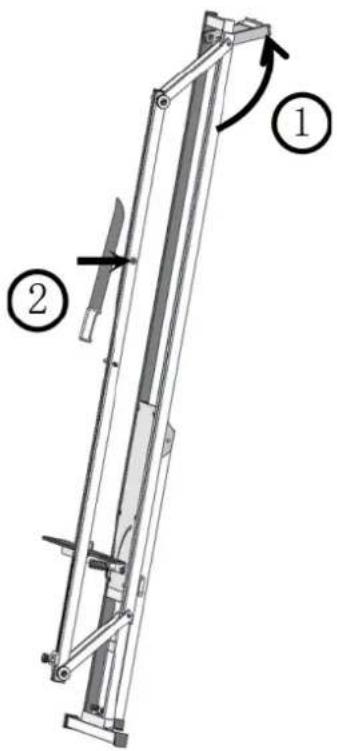

6) Quando si utilizza l'apparecchio contro una parete, aprire i due tubi quadrati e posizionarli in diagonale per fissare l'apparecchio. Una volta stabilizzato, procedere con il taglio. Il coltello in lana minerale può essere tenuto in posizione sulla piastra della pressa utilizzando il magnete incorporato.

2. Forme da tagliare

Rettangolo
Triangolo a forma di scala

Pulizia e manutenzione

Prima di ogni utilizzo, ispezionare tutti i dadi e i bulloni, serrandoli se necessario. Controllare inoltre l'affilatura della lama o della sega, poiché utensili non affiliati possono causare lesioni. Se l'affilatura non è certa, sostituire la lama o la sega.

Pulire l'utensile con un detergente asciutto ed evitare l'uso di solventi.

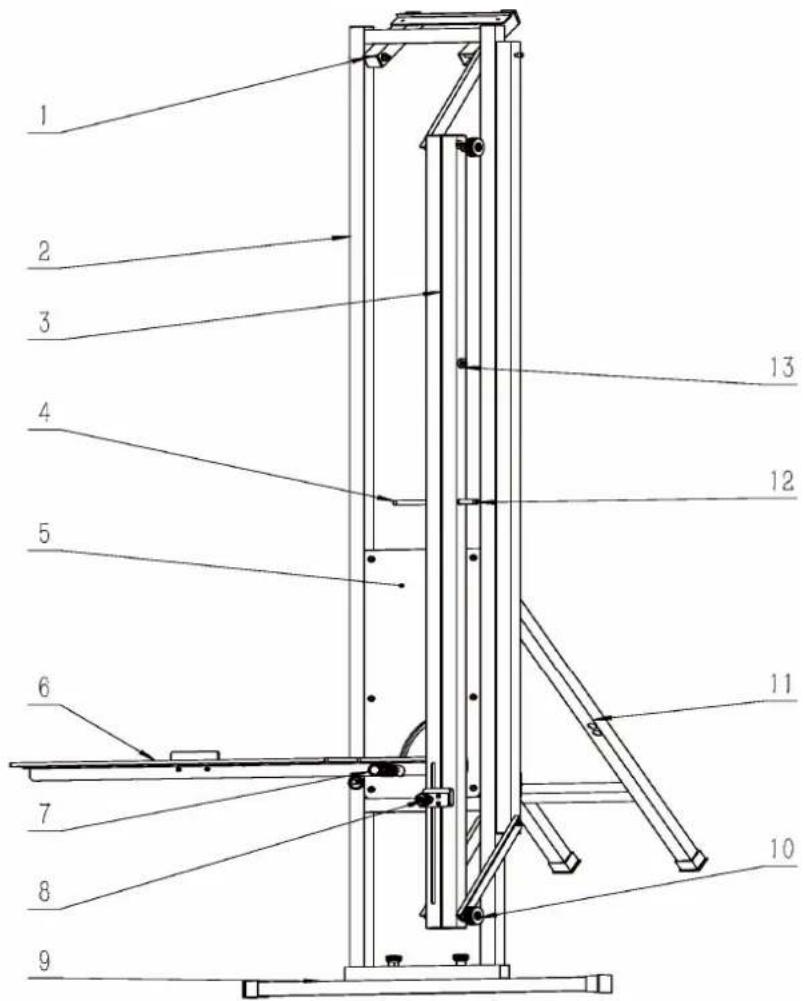

Schema delle parti

1 2 3 4 5 6 7 8 9 10 11 12 13

Numero di parte Descrizione del dispositivo
1 Palo di supporto a parete
2 Staffa di supporto
3 Asta di compressione verso il basso
4 Maniglia dell'asta di compressione verso il basso sinistra
5	Tavola
6	Assemblaggio
7	Manico
8 Componente di limitazione della sega alternativa
9 Barra trasversale di supporto anteriore
10	Dado
11 Asta di rinforzo per la schiena
12 Maniglia dell'asta di compressione verso il basso a destra
13	Portacoltelli
