| Tipo de produto | Máquina de corte de lã mineral |
| Marca | MSW |
| Modelo | ISU-WOOL-7A |
| Peso | 11,2 kg |
| Materiais compatíveis | Painéis de fibra de madeira, lã de rocha, espuma de poliuretano, lã mineral |
| Material da estrutura | Alumínio leve |
| Ferramentas compatíveis | Serra alternativa, serra manual |
| Uso previsto | Corte preciso de materiais isolantes |
| Montagem necessária | Sim – instalação do suporte transversal dianteiro, suporte traseiro, régua esquerda, placa de pressão |
| Ajuste de espessura | Placa de pressão ajustável por parafusos superior e inferior |
| Bloco limitador para serra elétrica | Ajustável para proteger o rolo de plástico |
| Suporte de parede | Poste de suporte de parede incluído (peça nº 1) |
| Porta-faca magnético | Sim – mantém a faca na placa de pressão |
| Formatos de corte | Retângulo, triângulo em forma de escada |
| Equipamento de proteção necessário | Roupas fechadas, respirador, óculos de segurança, luvas de proteção |
| Inspeção antes do uso | Verificar porcas, parafusos, fio da lâmina/serra |
| Limpeza | Com um produto seco, evitar solventes |
| Número de peças listadas | 13 peças principais |
| Manual disponível | Sim – disponível para download gratuito em PDF |
Perguntas frequentes - ISU-WOOL-7A MSW
Perguntas dos utilizadores sobre ISU-WOOL-7A MSW
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Máquina de corte em formato PDF gratuitamente! Encontre o seu manual ISU-WOOL-7A - MSW e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. ISU-WOOL-7A da marca MSW.
MANUAL DE UTILIZADOR ISU-WOOL-7A MSW
INSTRUÇÕES DE UTILIZAÇÃO
POUŽÍVATELŠKÁ PRÍRUČKA
РЪКОВОДСТВО ЗА УПОТРЕБА
ΟΔ ΗΓΙΕΣ ΧΡΗΣΗΣ
UPUTE ZA UPORABU
NAUDOJIMO INSTRUKCIJA
MANUAL DE UTILIZARE
NAVODILA ZA UPORABO
MINERAL WOOL
CUTTING MACHINE
| DE Produktname Dämmstoffschneider | ||
| EN Product name Mineral Wool Cutting Machine | ||
| PL | Nazwa produktu | Maszyna do cięcia wełny mineralnej |
| CZ | Název výrobku | Rezačka izolace |
| FR Nom du produit Coupe isolant | ||
| IT Nome del prodotto Tagliaisolante | ||
| ES Nombre del producto Cortador térmico | ||
| HU Termék neve Szigetelés vágó gép | ||
| DA Produktnavn Isoleringsskærer | ||
| FI Tuotteen nimi Eristeleikkuri | ||
| NL Productnaam Isolatiesnijder | ||
| NO | Produktnavn | Isolasjonskutter |
| SE Produktnamn Isoleringsskärare | ||
| PT Nome do produto Cortador de placas de isolamento | ||
| SK Názov produktu Rezací stroj na izoláciu | ||
| BG | Име на продукта | Нож за изолация |
| EL | 'Овома проїóvtос | Кофтнє мóвшоє |
| HR | Naziv proizvoda | Rezač izolacije |
| LT | Produkto pavadinimas | Izoliacijos pjaustytuvas |
| RO | Numele produsului | Tăietor de izolatie |
| SL | Ime izdelka | Rezalnik izolacije |
| DE Modell | EN Product model | PL Model produktu | CZ Model výrobku | FR Modèle | IT Modello | ES Modelo | HU Modell | DA Model | FI Tuotteen malli | NL Productmodel | NO Produktmodell | SE Produktmodell | PT Modelo do produto | SK Model | BG Модел на продукт | EL Movtéло проїóvtос | HR Model proizvoda | LT: Gaminio modelis | RO: Model de produs | SL: Model izdelka | MSW-ISU-WOOL-7A | |
| DE Hersteller | EN Manufacturer | PL Producent | CZ Výrobce | FR Fabricant | IT Produttore | ES Fabricante | HU Termelő | DA Producent | FI Valmistaja | NL Producent | NO Produsent | SE Tillverkare | PT Fabricante | SK Výrobca | BG Производител | EL Катаσκευαστής | HR Proizvođač | LT Gamintojas | RO Producător | SL Proizvajalec | expondo Polska sp. z o.o. sp. k. | |
| DE Anschrift des Herstellers | EN Manufacturer Address | PL Adres producenta | CZ Adresa výrobce | FR Adresse du fabricant | IT Indirizzo del produttore | ES Dirección del fabricante | HU A gyártó címe | DA Producentens adresse | FI Valmistajan osoite | NL Adres producent | NO Produsentens adresse | SE Tillverkarens adress | PT Endereço do fabricante | SK Adresa výrobcu | BG Адрес на производителя | EL: Διεύθυνση κατασκευαστή | HR Adresa proizvođača | LT Gamintojo adresas | RO Adresa producătorului | SL Naslov proizvajalca | ul. Nowy Kisielin – Innowacyjna 7, 66-002 Zielona Góra | Poland, EU | |
Este Manual do Utilizador foi traduzido para sua conveniência através de tradução automática. Foram feitos esforços razoáveis para fornecer uma tradução exata; no entanto, nenhuma tradução automática é perfeita nem se destina a substituir os tradutores humanos. O Manual do Utilizador oficial é a versão em inglês. Quaisquer discrepâncias ou diferenças criadas na tradução não são vinculativas e não têm qualquer efeito jurídico para efeitos de cumprimento ou execução. Se surgirem questões relacionadas com a exatidão das informações contidas no Manual do Utilizador, consulte a versão inglesa desses conteúdos, que é a versão oficial.
Dados técnicos
| Descrição do parâmetro Valor do parâmetro | |
| Nome do produto Máquina de corte de lã mineral | |
| Modelo | MSW-ISU-WOOL-7A |
| Peso [kg] | 11.2 |
Descrição
Este produto foi projetado para cortar materiais isolantes, como fibra de madeira, lã de rocha e placas de espuma de poliuretano. Construído com uma estrutura leve de alumínio, ele pode ser usado com uma serra alternativa ou serra manual para cortes precisos desses materiais.
O utilizador é responsável por quaisquer danos resultantes de uma utilização não intencional do dispositivo.
Utilização
Esta máquina deve ser operada somente por pessoal treinado e com conhecimento sobre seu uso. É aconselhável usar equipamento de proteção adequado, incluindo roupas de trabalho fechadas, respiradores, óculos de segurança e luvas de proteção.
- Etapas da operação
2) Solte o velcro e desdobre o suporte traseiro. Depois pendure o gancho e aperte os parafusos.

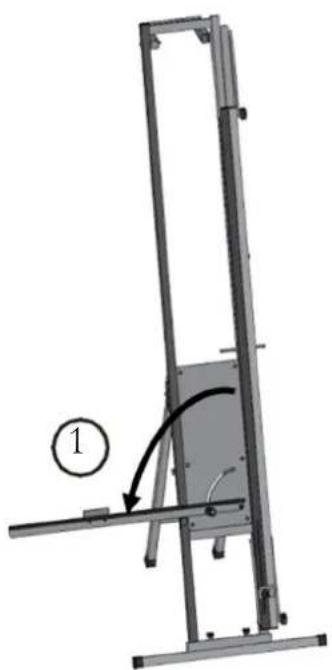

3) Desdobre a régua esquerda e fixe a placa de pressão apertando os parafusos superiores e inferiores, ajustando-os de acordo com a espessura do material. Certifique-se de que o espaço entre a placa de prensagem e a placa seja ligeiramente maior que a espessura do material.
4) Coloque o material na posição e, em seguida, solte os parafusos superiores e inferiores da placa de pressão, permitindo que ela comprima o material. Depois que o material estiver fixado, aperte os parafusos novamente. Depois corte o material com uma serra manual.
A- Bloco de limite
5) Ao usar a serra elétrica, ajuste a posição do bloco limitador antes de cortar para garantir que a lâmina fique posicionada mais alta que o rolo de plástico. Isso evita que a lâmina toque no rolo de plástico ao cortar o material.

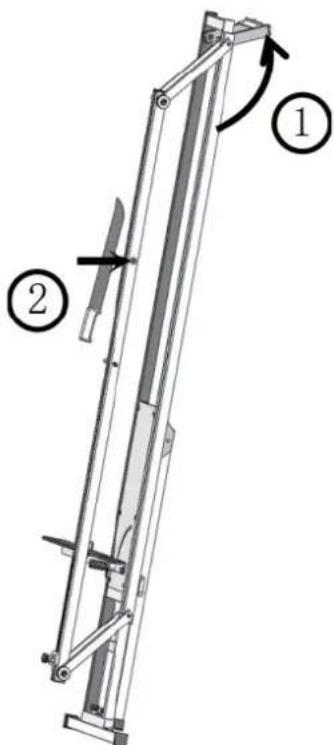

6) Ao operar o dispositivo contra uma parede, desdobre os dois tubos quadrados e posicione-os em um ângulo para prender o dispositivo. Uma vez estável, prossiga com o corte. A faca de lã mineral pode ser mantida no lugar na placa de prensa usando o ímã embutido.
| Retângulo |  |
| Triângulo em forma de escada |  |
Limpeza e manutenção
Antes de cada uso, inspecione todas as porcas e parafusos, apertando-os conforme necessário. Além disso, verifique o fio da lâmina ou da serra, pois ferramentas cegas podem causar ferimentos. Se a nitidez estiver incerta, substitua a lâmina ou a serra.
Limpe a ferramenta com um meio seco e evite usar solventes.
Diagrama de peças
| Número da peça Descrição | |
| 1 Poste de suporte montado na parede | |
| 2 Suporte de suporte | |
| 3 Barra de compressão descendente | |
| 4 Alça da haste de compressão para baixo à esquerda | |
| 5 | Painel |
| 6 Montagem de régua | |
| 7 | Alça |
| 8 Componente de limitação de serra alternativa | |
| 9 Barra de apoio frontal | |
| 10 | Porca |
| 11 Barra de suporte para costas | |
| 12 Alça da haste de compressão para baixo direita | |
| 13 | Porta-facas |
