ISU-WOOL-7A - Rezalna naprava MSW - Brezplačna navodila za uporabo

Vrsta izdelka	Stroj za rezanje mineralne volne
Znamka	MSW
Model	ISU-WOOL-7A
Teža	11,2 kg
Združljivi materiali	Lesene vlaknene plošče, kamena volna, poliuretanska pena, mineralna volna
Material okvirja	Lahki aluminij
Združljiva orodja	Sablasta žaga, ročna žaga
Predvidena uporaba	Natančno rezanje izolacijskih materialov
Potrebna montaža	Da – namestitev sprednje prečne opore, zadnjega nosilca, levega ravnila, stiskalne plošče
Nastavitev debeline	Stiskalna plošča nastavljiva z zgornjim in spodnjim vijakom
Omejitveni blok za električno žago	Nastavljiv za zaščito plastičnega valja
Stenski nosilec	Vključen stenski nosilni drog (del št. 1)
Magnetno držalo za nož	Da – drži nož na stiskalni plošči
Oblike reza	Pravokotnik, trikotnik v obliki lestve
Zahtevana zaščitna oprema	Zaprta oblačila, respirator, zaščitna očala, zaščitne rokavice
Pregled pred uporabo	Preverite matice, vijake, ostrino rezila/žage
Čiščenje	S suhim izdelkom, izogibajte se topilom
Število navedenih delov	13 glavnih delov
Navodila so na voljo	Da – brezplačno na voljo za prenos v PDF

Pogosto zastavljena vprašanja - ISU-WOOL-7A MSW

Kako sestaviti stroj ISU-WOOL-7A ?

Odstranite stroj iz kartona, namestite sprednjo prečno oporo. Odpnite ježka, razprite zadnji nosilec, obesite kavelj in privijte vijake. Razprite levo ravnilo in pritrdite stiskalno ploščo ter prilagodite vijake glede na debelino materiala.

Katere materiale lahko režem s tem strojem?

Ta stroj je namenjen rezanju izolacijskih materialov, kot so lesene vlaknene plošče, kamena volna, poliuretanska pena in mineralna volna.

Katero vrsto žage uporabiti s strojem?

Uporabite lahko sablasto žago ali ročno žago. Za električno žago prilagodite omejitveni blok, da rezilo ne dotika plastičnega valja.

Kako nastaviti stiskalno ploščo za debelino materiala?

Odpnite zgornji in spodnji vijak stiskalne plošče, položite material, nato pustite, da plošča stisne material. Ponovno privijte vijake, ko je material pritrjen. Razmak mora biti nekoliko večji od debeline materiala.

Katere varnostne ukrepe moram upoštevati?

Nosite zaprta delovna oblačila, respirator, zaščitna očala in zaščitne rokavice. Stroj sme uporabljati samo usposobljeno osebje.

Kako očistiti in vzdrževati stroj?

Pred vsako uporabo preverite vse matice in vijake ter jih po potrebi privijte. Preverite ostrino rezila ali žage. Orodje očistite s suhim izdelkom in se izogibajte uporabi topil.

Ali lahko stroj uporabljam ob steni?

Da, razprite dve kvadratni cevi in ju postavite pod kotom, da napravo pritrdite na steno. Pred rezanjem se prepričajte, da je naprava stabilna.

Kje lahko prenesem navodila?

Navodila so brezplačno na voljo v PDF obliki na notice-facile.com. Prenesete jih lahko neposredno ali zahtevate prevod v vaš jezik.

Ali je stroj opremljen z držalom za nož?

Da, magnetno držalo za nož je vgrajeno na stiskalni plošči za držanje noža za mineralno volno.

Kolikšna je teža stroja?

Stroj tehta 11,2 kg, zaradi česar je razmeroma lahek in enostaven za premikanje zahvaljujoč aluminijastemu okvirju.

NAVODILA ZA UPORABO ISU-WOOL-7A MSW

Ta uporabniški priročnik je bil za vaše udobje preveden s strojnim prevajanjem. Vloženi so bili razumni napori, da se zagotovi točen prevod; vendar noben avtomatiziran prevod ni popoln niti ni namenjen nadomestitvi človeških prevajalcev. Uradni uporabniški priročnik je angleška različica. Kakršna koli neskladja ali razlike, ustvarjene v prevodu, niso zavezujoče in nimajo pravnega učinka za namene skladnosti ali uveljavljanja. Če se pojavijo kakršna koli vprašanja v zvezi s točnostjo informacij v uporabniškem priročniku, si oglejte angleško različico te vsebine, ki je uradna različica.

Tehnični podatki

Opis parametra Vrednost parametra
Ime izdelka Stroj za rezanje mineralne volne
Model	MSW-ISU-WOOL-7A
Teža [kg]	11.2

Opis

Ta izdelek je zasnovan za rezanje izolacijskih materialov, kot so lesna vlakna, kamena volna in penaste poliuretanske plošče. Zgrajen z lahkim aluminijastim okvirjem se lahko uporablja s sabljasto ali ročno žago za natančno rezanje teh materialov.

Uporabnik odgovarja za vso škodo, ki nastane zaradi nenamenske uporabe naprave.

Delovanje

Ta stroj sme upravljati samo usposobljeno osebje, ki je seznanjeno z njegovo uporabo. Priporočljivo je, da nosite ustrezno zaščitno opremo, vključno z zaprto delovno obleko, respiratorji, zaščitnimi očali in zaščitnimi rokavicami.

1. Koraki delovanja

1) Vzemite stroj iz kartona in namestite sprednje prečno stojalo.

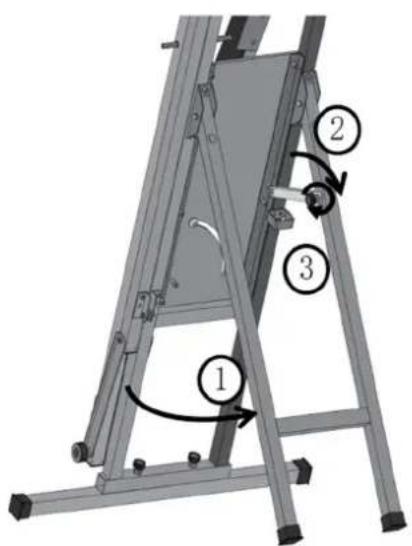

2) Zrahljajte ježka, odprite zadnje stojalo. Nato obesite kavelj, privijte vijake.

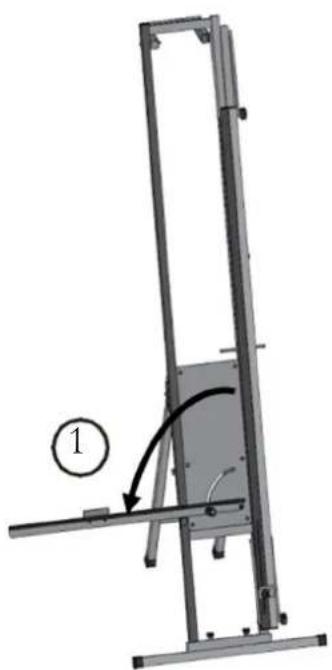

4) Postavite material na svoje mesto, nato popustite zgornje in spodnje vijake stiskalne plošče, da lahko stisne material. Ko je material pritrjen, ponovno privijte vijake. Nato za rezanje materiala z ročno žago.

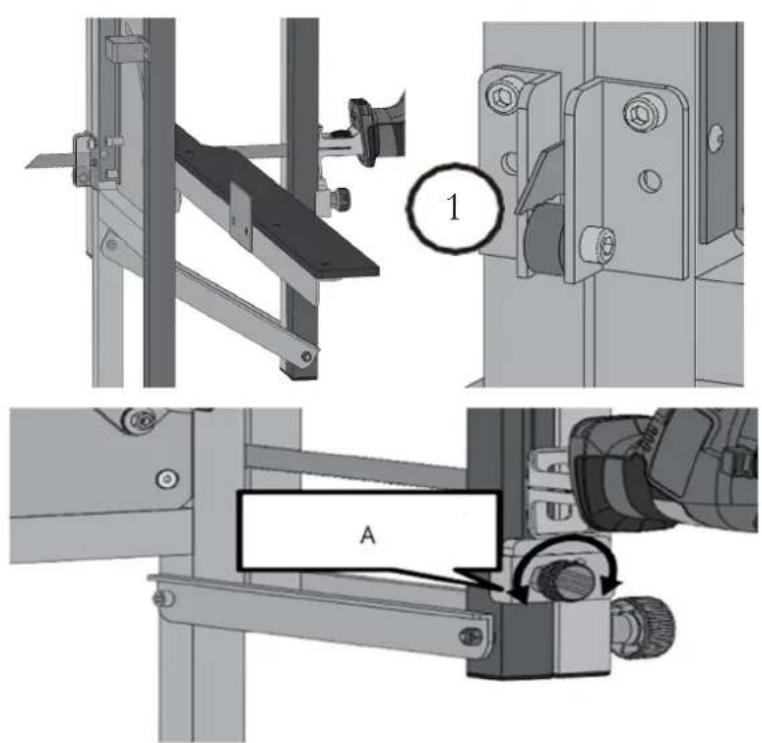

A- Mejni blok

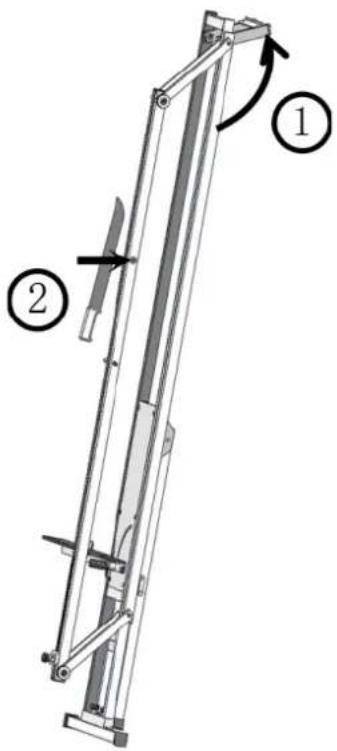

5) Ko uporabljate električno žago, pred rezanjem prilagodite položaj omejevalnega bloka, da zagotovite, da je rezilo višje od plastičnega valja. To preprečuje, da bi se rezilo pri rezanju skozi material dotaknilo plastičnega valja.

6) Ko napravo uporabljate ob steni, razprite dve kvadratni cevi in ju postavite pod kotom, da pritrdite napravo. Ko je stabilen, nadaljujte z rezanjem. Nož za mineralno volno lahko na stiskalni plošči pritrdite z vgrajenim magnetom.

1. Oblike za rezanje

Pravokotnik
Trikotnik v obliki lestve

Čiščenje in vzdrževanje

Pred vsako uporabo preglejte vse matice in vijake ter jih po potrebi privijte. Poleg tega preverite ostrino rezila ali žage, saj lahko topa orodja povzročijo poškodbe. Če ostrina ni zanesljiva, zamenjajte rezilo ali žago.

Orodje čistite s suhim sredstvom in se izogibajte uporabi topil.

Diagram delov

Številka dela Opis
1 Stenski nosilni	steber
2	Podporni
3	Stiskalna
4 Levi navzdol	obrnjeni ročaj kompresijske palice
5	Panel
6	Sklop
7	Rebrast
8	Omejitvena komponenta
9	Sprednja
10	Nastavljiva
11 Palica za hrbtno oporo
12	Ročaj kompresijske palice desno navzdol
13 Magnet za stojalo za nože

nosilec

palica

ravnila

ročaj

sabljaste žage

nosilna

matica
