РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ ISU-WOOL-7A MSW
Това ръководство за потребителя е преведено за ваше удобство с помощта на машинен превод. Положени са разумни усилия за осигуряване на точен превод; нито един автоматичен превод обаче не е перфектен, нито е предназначен да замени човешки преводачи. Официалното ръководство за потребителя е английската версия. Всички несъответствия или разлики, създадени в превода, не са обвързващи и нямат правно действие за целите на съответствието или прилагането. Ако възникнат въпроси, свързани с точността на информацията, съдържаща се в ръководството за потребителя, моля, вижте английската версия на това съдържание, която е официалната версия.
Технически данни
| Описание на параметъра | Стойност на параметъра |
| Име на продукта | Машина за рязане на минерална вата |
| Модел | MSW-ISU-WOOL-7A |
| Тегло [kg] | 11.2 |
Описание
Този продукт е предназначен за рязане на изолационни материали като дървесни влакна, каменна вата и пенополиуретанови плоскости. Изграден с лека алуминиева рамка, той може да се използва с циркулярен трион или ръчен трион за прецизно рязане на тези материали.
Потребителят е отговорен за всички щети, произтичащи от непредвидена употреба на устройството.
Операция
Тази машина трябва да се използва само от обучен персонал, който е запознат с нейната употреба. Препоръчително е да носите подходящи предпазни средства, включително затворено работно облекло, респиратори, предпазни очила и защитни ръкавици.
1. Стъпки на операцията
1) Извадете машината от кашона и монтирайте предната напречна стойка.

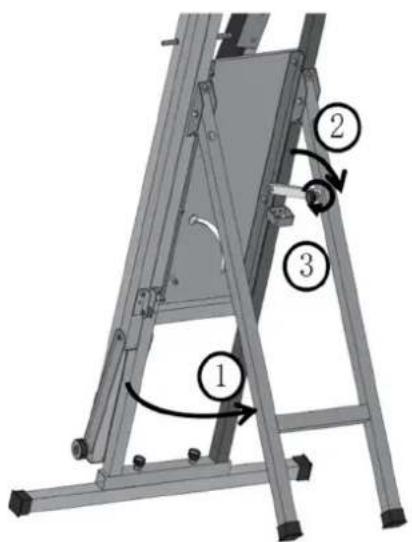

2) Разхлабете велкрото, разгънете задната стойка. След това закачете куката, затегнете винтовете.

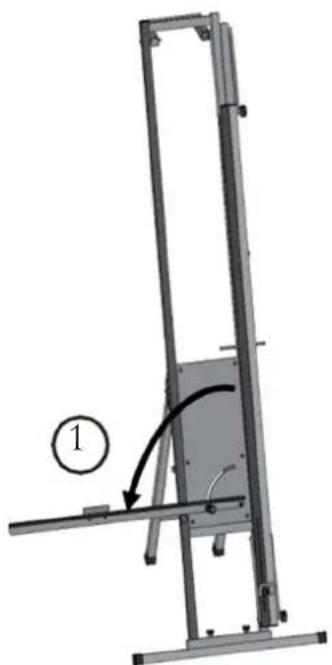

3) Разгънете лявата линийка и закрепете притискащата плоча, като затегнете горния и долния винт, като ги регулирате според дебелината на материала. Уверете се, че разстоянието между притискащата плоча и дъската є малко по-голямо от дебелината на материала.
4) Поставете материала на място, след това разхлабете горния и долния винт на притискащата плоча, позволявайки й да компресира материала. След като материалът е фиксиран, затегнете отново винтовете. След това да изрежете материала с ръчен трион.
5) Когато използвате електрическия трион, регулирайте позицията на ограничителния блок преди рязане, за да сте сигурни, че острието е разположено по-високо от пластмасовата ролка. Това предотвратява докосването на острието на пластмасовата ролка при рязане на материала.

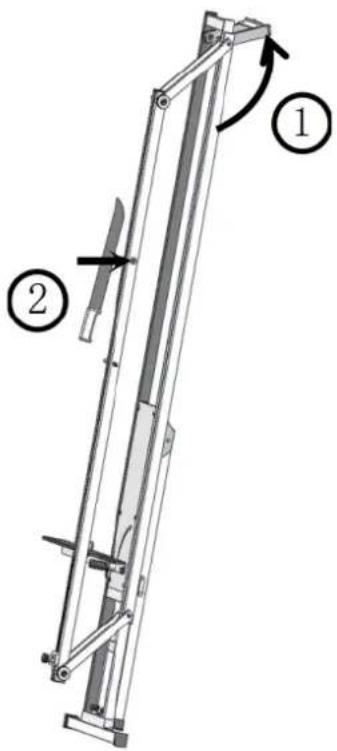

6) Когато работите с устройството срещу стена, разгънете двете квадратни тръби и ги поставете подъгъл, за да закрепите устройството. След като се стабилизира, продължете с рязането. Ножът за минерална вата може да се държи на място върху притискащата плоча с помощта на вградения магнит.
- Форми за изрязване
| Правоъгълник |  |
| Триъгълник във формата на стълба |  |
Почистване и поддръжка
Преди всяка употреба проверявайте всички гайки и болтове, като ги затегнете, ако е необходимо. Освен това проверете остротата на острието или триона, тъй като тъпите инструменти могат да доведат до нараняване. Ако остротата е несигурна, сменете острието или триона.
Почистете инструмента със суха среда и избягвайте използването на каквито и да било разтворители.
Диаграма на частите
| Номер на част | Описание |
| 1 | Стенен опорен стълб |
| 2 | Поддържаща скоба |
| 3 | Прът за натиск надолу |
| 4 | Лява насочена надолу дръжка на компресионния прът |
| 5 Панел | |
| 6 | Монтаж на владетел |
| 7 Оребрена дръжка | |
| 8 | Компонент за ограничаване на саблен трион |
| 9 | Предна опорна напречна греда |
| 10 Регулируема гайка | |
| 11 | Прът за задната скоба |
| 12 | Дясна надолу компресионна дръжка |
| 13 | Магнит за поставка за ножове |
