РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ ISU-WOOL-2B MSW

Това ръководство за потребителя е преведено за ваше удобство с помощта на машинен превод. Положени са разумни усилия за осигуряване на точен превод; нито един автоматичен превод обаче не е перфектен, нито е предназначен да замени човешки преводачи. Официалното ръководство за потребителя е английската версия. Всички несъответствия или разлики, създадени в превода, не са обвързващи и нямат правно действие за целите на съответствието или прилагането. Ако възникнат въпроси, свързани с точността на информацията, съдържаща се в ръководството за потребителя, моля, вижте английската версия на това съдържание, която е официалната версия.

Технически данни

Описание на параметъра	Стойност на параметъра
Име на продукта	Машина за рязане на минерална вата
Модел	MSW-ISU-WOOL-2B
Тегло [kg] 14,25

Описание

Този продукт е предназначен за рязане на изолационни материали като дървесни влакна, каменна вата и пенополиуретанови плоскости. Изграден с лека алуминиева рамка, той може да се използва с циркулярен трион или ръчен трион за прецизно рязане на тези материали.

Потребителят е отговорен за всички щети, произтичащи от непредвидена употреба на устройството.

Операция

Тази машина трябва да се използва само от обучен персонал, който е запознат с нейната употреба. Препоръчително е да носите подходящи предпазни средства, включително затворено работно облекло, респиратори, предпазни очила и защитни ръкавици.

1. Стъпки на операцията

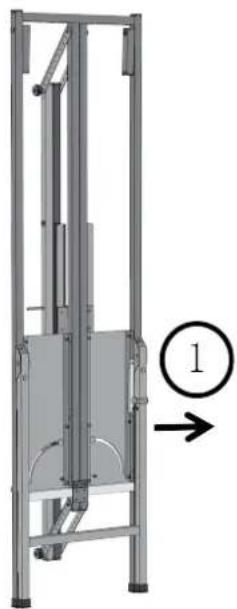

1) Извадете машината от кашона, разхлабете велкрото и разгънете задната стойка. След това закачете куката, затегнете винтовете.

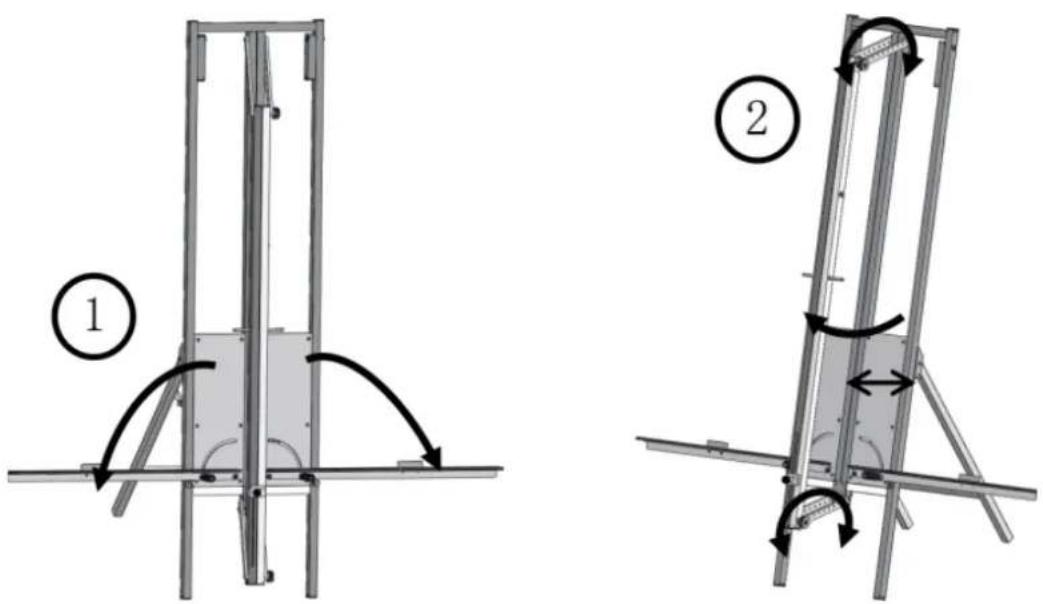

2) Разгънете лявата и дясната линийка и закрепете притискащата плоча, като затегнете горния и долния винт, като ги регулирате според дебелината на материала. Уверете се, че разстоянието между притискащата плоча и дъската е малко по-голямо от дебелината на материала.

3) Поставете материала на място, след това разхлабете горния и долния винт на притискащата плеча, позволявайки й да компресира материала. След като материалът е фиксиран, затегнете отново винтовете. След това да изрежете материала с ръчен трион.

4) Когато използвате електрическия трион, регулирайте позицията на ограничителния блок преди рязане, за да сте сигурни, че острието е разположено по-високо от пластмасовата ролка. Това предотвратява докосването на острието на пластмасовата ролка при рязане на материала.

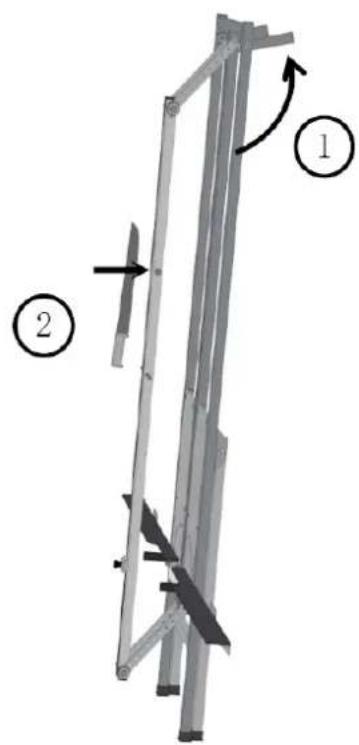

5) Когато работите с устройството срещу стена, разгънете двете квадратни тръби и ги поставете подъгъл, за да закрепите устройството. След като се стабилизира, продължете с рязането. Ножът за минерална вата може да се държи на място върху притискащата плоча с помощта на вградения магнит.

1. Форми за изрязване

Правоъгълник
Триъгълник във формата на стълба

Почистване и поддръжка

Преди всяка употреба проверявайте всички гайки и болтове, като ги затегнете, ако е необходимо. Освен това проверете остротата на острието или триона, тъй като тъпите инструменти могат да доведат до нараняване. Ако остротата е несигурна, сменете острието или триона.

Почистете инструмента със суха среда и избягвайте използването на каквито и да било разтворители.

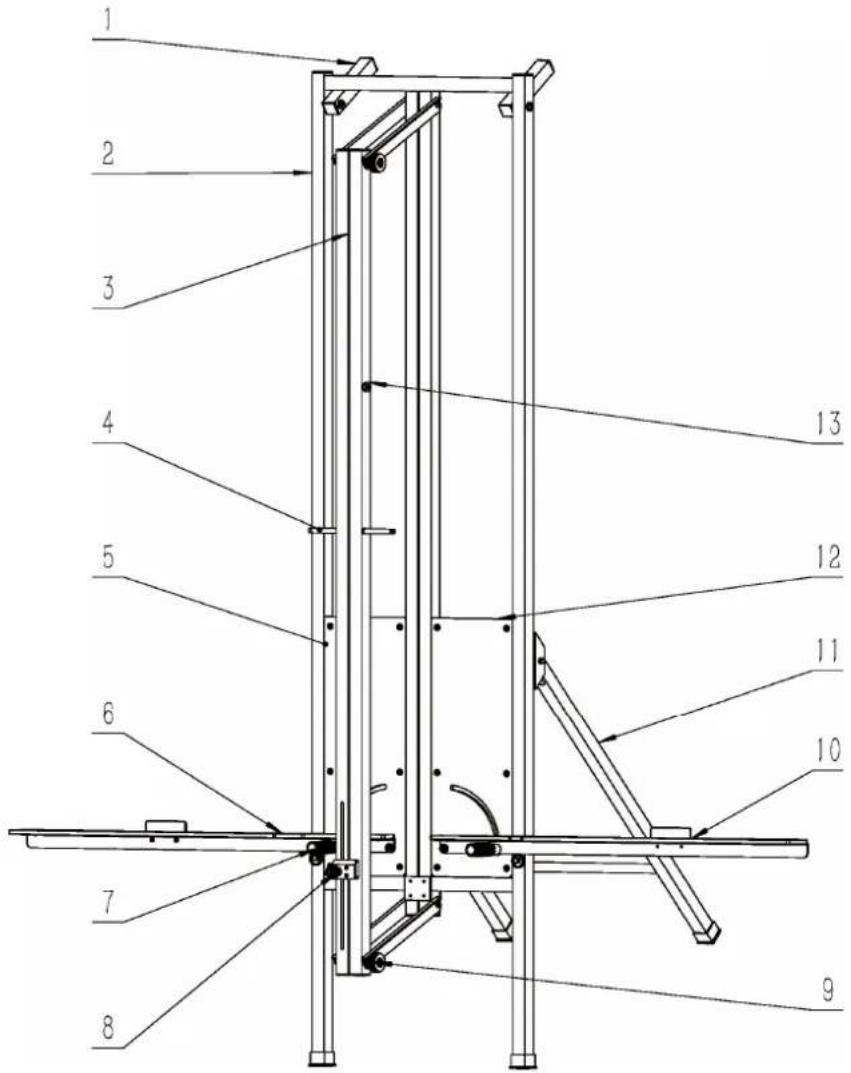

Диаграма на частите

1 2 3 4 5 6 7 8 9 10 11 12 13

Номер на част	Описание
1	Стененопоренстълб
2	Поддържаща скоба
3	Прътзанатискнадолу
4	Насоченанадолукомпрессионна дръжкана пръта
5	Лявшапел
6	Монтажналявалинийка
7	Оребренадръжка
8	Компонентзаограничаванена с аблентрион
9	Регулируемагайка
10	Монтажнадясналинийка
11	Прътзазадната скоба
12	Десенпанел
13	Магнитзапоставказаножове
