ISU-WOOL-2B - Vágógép MSW - Ingyenes használati útmutató

Termék típusa	Ásványgyapot vágógép
Márka	MSW
Modell	ISU-WOOL-2B
Súly	14,25 kg
Kompatibilis anyagok	Farostlemezek, kőzetgyapot, poliuretán hab
Keret	Könnyű alumínium
Ajánlott használat	Szúrófűrésszel vagy kézi fűrésszel
Biztonság	Zárt ruházat, légzőkészülék, védőszemüveg és védőkesztyű viselése
Tisztítás	Száraz rongy, ne használjon oldószereket
Karbantartás	Minden használat előtt ellenőrizze az anyák és csavarok meghúzását; ellenőrizze a penge élességét
Vastagságállítás funkció	Igen, állítható nyomólappal
Határoló blokk	Igen, a penge műanyag görgő fölé helyezéséhez
Fali tartó	Igen, fali tartóoszloppal és négyzet alakú csövekkel
Mágneses kés	Igen, beépítve a nyomólapba
Beépített vonalzók	Bal és jobb oldali vonalzó
Bordázott fogantyú	Igen, kezeléshez
Nyomórúd	Igen, fogantyúval
Tartozék panelek	Bal és jobb
Késtartó	Mágneses

Gyakran ismételt kérdések - ISU-WOOL-2B MSW

Milyen anyagokat lehet vágni az ISU-WOOL-2B géppel?

A gépet szigetelőanyagok vágására tervezték, mint például farostlemezek, kőzetgyapot és poliuretán hab.

Hogyan állítható be a vágási vastagság?

Lazítsa meg a felső és alsó csavarokat, helyezze be az anyagot, majd húzza meg a csavarokat, miután a rést az anyag vastagságánál kissé nagyobbra állította.

Milyen típusú fűrészt használjak a készülékkel?

Használhat szúrófűrészt vagy kézi fűrészt. Elektromos fűrész esetén állítsa be a határoló blokkot úgy, hogy a penge magasabban legyen, mint a műanyag görgő.

Hogyan rögzíthető a gép a falhoz?

Hajtsa ki a két négyzet alakú csövet, és helyezze el őket szögben a gép falhoz rögzítéséhez. Győződjön meg arról, hogy a gép stabil, mielőtt vág.

Hogyan tisztítsuk meg a vágógépet?

Tisztítsa a szerszámot száraz anyaggal, és kerülje az oldószerek használatát. Rendszeresen ellenőrizze a penge élességét.

Mit tegyek, ha a penge hozzáér a műanyag görgőhöz?

Állítsa be a határoló blokkot úgy, hogy a penge magasabban legyen, mint a műanyag görgő. Ez megakadályozza az érintkezést vágás közben.

Szükséges védőfelszerelést viselni?

Igen, ajánlott zárt ruházatot, légzőkészüléket, védőszemüveget és védőkesztyűt viselni a sérülések elkerülése érdekében.

Hogyan kell összeszerelni a gépet az első használat előtt?

Vegye ki a gépet a dobozból, lazítsa meg a tépőzárat, hajtsa ki a hátsó támaszt, akassza be a kampót, húzza meg a csavarokat. Ezután hajtsa ki a vonalzókat, és rögzítse a nyomólapot az anyag vastagságának megfelelően.

Hogyan cseréljem ki a fűrész pengéjét?

Maga a gép nem tartalmaz pengét; ez egy vezető a fűrész számára. Cserélje ki a fűrész pengéjét a fűrész gyártójának utasításai szerint.

Hol találom a teljes használati útmutatót?

A teljes használati útmutató ingyenesen letölthető PDF formátumban a notice-facile.com weboldalon az MSW ISU-WOOL-2B modellhez.

HASZNÁLATI ÚTMUTATÓ ISU-WOOL-2B MSW

Kérjük, vegye figyelembe, hogy ez a használati útmutató gépi fordítással készült. Arra törekszünk, hogy a fordítások a lehető legpontosabbak legyenek, azonban egyetlen gépi fordítás sem tökéletes, és nem is célja, hogy helyettesítse az emberi fordítást. A hivatalos használati útmutató az angol nyelvű változat. A fordításban keletkezett eltérések vagy különbségek nem kötelező érvényűek, és nincs jogi hatásuk a megfelelőség vagy a végrehajtás szempontjából. Ha bármilyen kérdés merül fel a használati útmutatóban szereplő információk pontosságával kapcsolatban, kérjük, hivatkozzon ezen tartalmak angol nyelvű változatára, amely a hivatalos változat.

Műszaki adatok

Paraméter leírása Paraméter értéke
Precíziós mérleg Ásványi gyapjú vágógép
Modell	MSW-ISU-WOOL-2B
Súly [kg] 14,25

A készülék leírása

Ezt a terméket olyan szigetelőanyagok vágására tervezték, mint például a farost, közetgyapot és habosított poliuretán lapok. Könnyű alumínium vázzal épült, és ezeknek az anyagoknak a precíz vágásához dugó- vagy kézifűrésszel használható.

A felhasználó felel a készülék nem rendeltetésszerű használatából eredő károkért.

Tevékenység

Ezt a gépet csak képzett, a használatához szükséges ismeretekkel rendelkező személyzet kezelheti. Javasolt a megfelelő védőfelszerelés viselése, beleértve a zárt munkaruházatot, a légzésvédőt, a védőszemüveget és a védőkesztyűt.

1. Műveleti lépések

1) Vegye ki a gépet a dobozból, lazítsa meg a tépőzárat, és hajtsa ki a hátsó állványt. Ezután akassza fel a kampót, húzza meg a csavarokat.

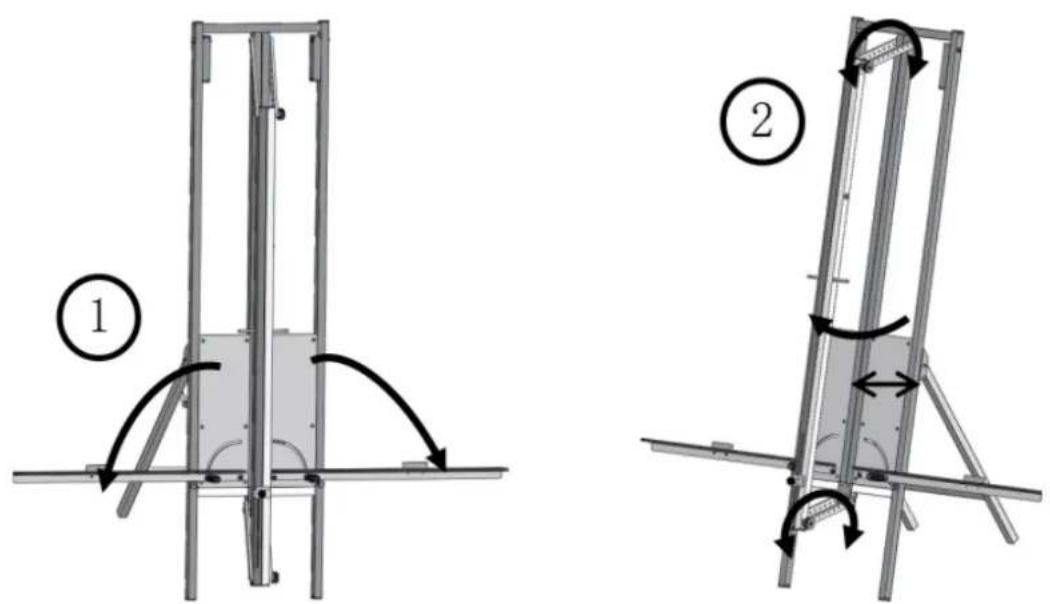

2) Hajtsa ki a bal és jobb oldali vonalzót, és rögzítse a préslapot a felső és alsó csavarok meghúzásával, az anyag vastagságának megfelelően beállítva azokat. Ügyeljen arra, hogy a préslemez és a tábla közötti rés valamivel nagyobb legyen, mint az anyag vastagsága.

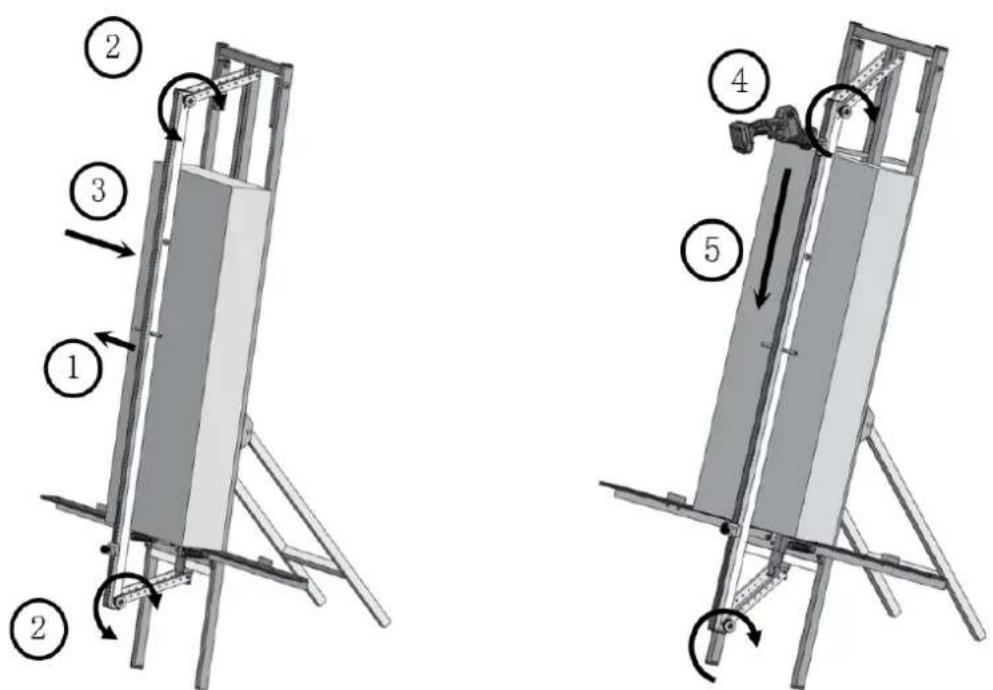

3) Helyezze az anyagot a helyére, majd lazítsa meg a préslap felső és alsó csavarjait, és engedje, hogy az anyagot összenyomja. Miután az anyag rögzült, húzza meg ismét a csavarokat. Ezután az anyagot kézifűrésszel vágja le.

A- Határértékblokk

4) Elektromos fűrész használata esetén vágás előtt állítsa be a végállásblokk helyzetét, hogy a penge a műanyag görgőnél magasabban helyezkedjen el. Ez megakadályozza, hogy a penge az anyag átvágásakor hozzáérjen a műanyag hengerhez.

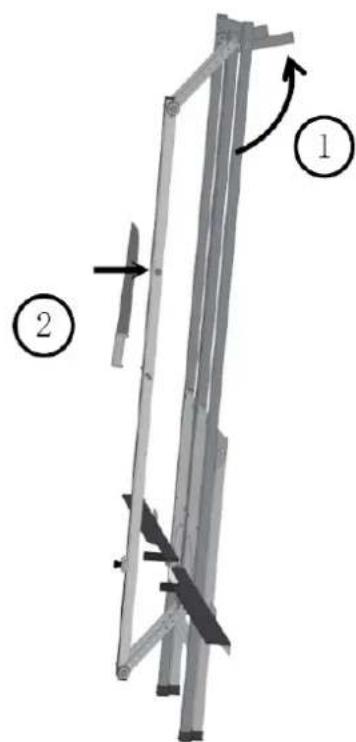

5) Ha a készüléket a fal mellett működteti, hajtsa ki a két négyszögletes csövet, és helyezze őket ferdén a készülék rögzítéséhez. Ha stabil, folytassa a vágást. Az ásványgyapot kést a beépített mágnes segítségével lehet a préslapon tartani.

1. Vágandó formák

Téglalap alakú
Létr alakú háromszög

Tisztítás és karbantartás

Minden használat előtt ellenőrizze az összes anyát és csavart, és szükség szerint húzza meg őket. Ezenkívül ellenőrizze a penge vagy a fűrész élességét, mivel a tompa szerszámok sérülésekhez vezethetnek. Ha az élesség bizonytalan, cserélje ki a pengét vagy a fűrészt.

Tisztítsa a szerszámot száraz közeggel, és kerülje az oldószerek használatát.

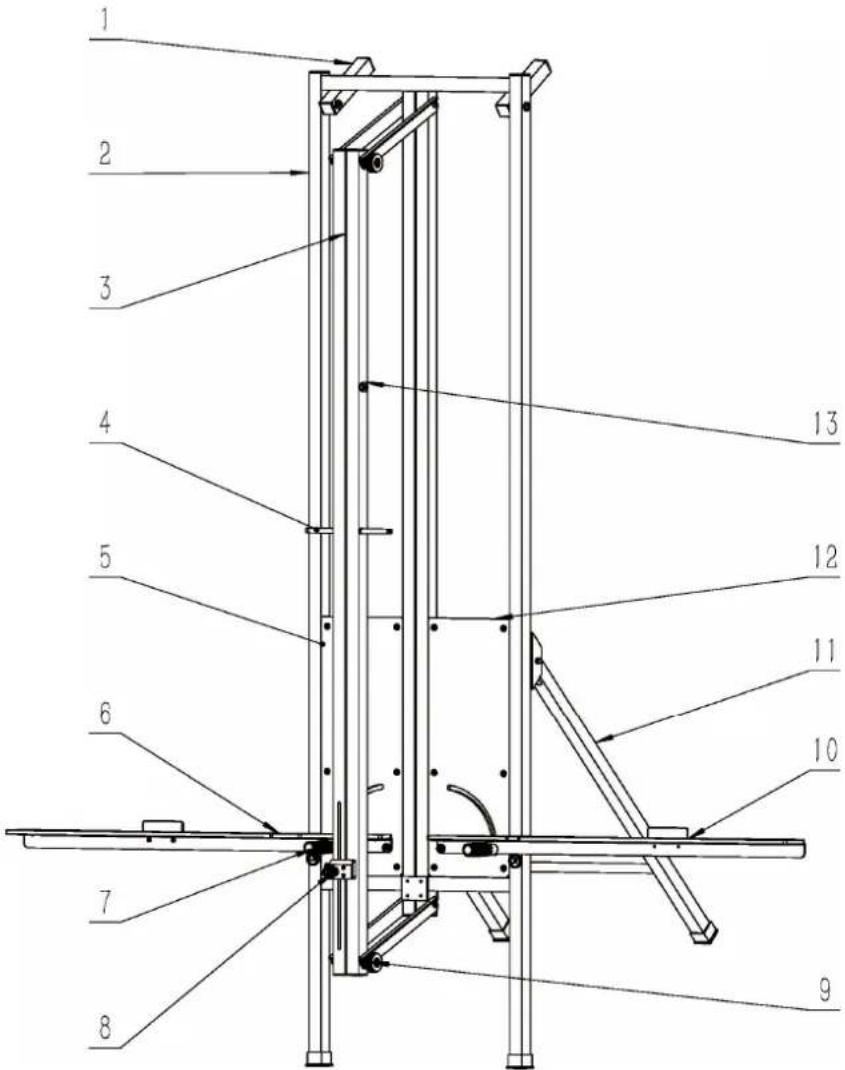

Alkatrész diagram

Alkatrész száma A készülék leírása
1	Falra szerelt tartóoszlop
2	Tartókonzol
3	Lefelé irányuló tömörítő rúd
4	Lefelé irányuló tömörítő rúd fogantyú
5 Bal oldali panel
6	Bal oldali vonalzó szerelvény
7	Bordázott fogantyú
8	Dugattyús fűrész korlátozó alkatrész
9	Állítható anya
10	Jobb oldali vonalzó összeszerelése
11	Hátsó mereví tő rúd
12 Jobb oldali panel
13	Késtartó mágnes
