Producttype	Minerale wolsnijmachine
Merk	MSW
Model	ISU-WOOL-2B
Gewicht	14,25 kg
Geschikte materialen	Houtvezelplaten, steenwol, polyurethaanschuim
Frame	Licht aluminium
Aanbevolen gebruik	Met reciprozaag of handzaag
Veiligheid	Draag gesloten kleding, ademhalingsmasker, veiligheidsbril en beschermende handschoenen
Reiniging	Droge doek, geen oplosmiddelen gebruiken
Onderhoud	Controleer de aandraaiing van moeren en bouten voor elk gebruik; controleer de scherpte van het mes
Dikte-afstelfunctie	Ja, via verstelbare drukplaat
Begrenzingsblok	Ja, om het mes boven de plastic rol te positioneren
Muurbevestiging	Ja, met muursteunpaal en vierkante buizen
Magnetisch mes	Ja, geïntegreerd in de drukplaat
Ingebouwde linialen	Linker- en rechterliniaal
Gecanneleerd handvat	Ja, voor bediening
Compressiestaaf	Ja, met handgreep
Inbegrepen panelen	Links en rechts
Mes houder	Magnetisch

Veelgestelde vragen - ISU-WOOL-2B MSW

Welke materialen kunnen met de ISU-WOOL-2B machine worden gesneden?

De machine is ontworpen voor het snijden van isolatiematerialen zoals houtvezelplaten, steenwol en polyurethaanschuim.

Hoe stel ik de snijdikte in?

Maak de drukplaat los door de bovenste en onderste schroeven los te draaien, plaats het materiaal en draai de schroeven vast nadat u de ruimte iets groter hebt ingesteld dan de dikte van het materiaal.

Welk type zaag moet ik met dit apparaat gebruiken?

U kunt een reciprozaag of een handzaag gebruiken. Stel voor de elektrische zaag het begrenzingsblok zo af dat het mes hoger is dan de plastic rol.

Hoe bevestig ik de machine aan een muur?

Vouw de twee vierkante buizen uit en plaats ze in een hoek om het apparaat aan de muur te bevestigen. Zorg ervoor dat de machine stabiel is voordat u gaat snijden.

Hoe reinig ik de snijmachine?

Reinig het gereedschap met een droog product en vermijd het gebruik van oplosmiddelen. Controleer regelmatig de scherpte van het mes.

Wat te doen als het mes de plastic rol raakt?

Stel het begrenzingsblok zo af dat het mes hoger is dan de plastic rol. Dit voorkomt contact tijdens het snijden.

Is het noodzakelijk om beschermende uitrusting te dragen?

Ja, het wordt aanbevolen om gesloten kleding, een ademhalingsmasker, een veiligheidsbril en beschermende handschoenen te dragen om verwondingen te voorkomen.

Hoe monteer ik de machine voor het eerste gebruik?

Haal de machine uit de doos, maak het klittenband los, vouw de achterste steun uit, haak de haak vast, draai de schroeven vast. Vouw vervolgens de linialen uit en bevestig de drukplaat door aan te passen aan de dikte van het materiaal.

Hoe vervang ik het zaagblad?

De machine zelf bevat geen mes; het dient als geleider voor uw zaag. Vervang het zaagblad volgens de instructies van de fabrikant van de zaag.

Waar vind ik de volledige gebruikershandleiding?

De volledige handleiding is gratis te downloaden als PDF op de website notice-facile.com voor het model ISU-WOOL-2B van MSW.

GEBRUIKSAANWIJZING ISU-WOOL-2B MSW

Deze gebruikershandleiding is voor uw gemak vertaald met behulp van automatische vertaling. Er is redelijk wat inspanning geleverd voor het zo nauwkeurig verstrekken van een accurate vertaling; alleen is geen enkele geautomatiseerde vertaling perfect en het is ook niet de bedoeling dat zijn menselijke vertalers gaan vervangen. De officiële gebruikershandleiding is de Engelse versie. Discrepancies of verschillen in de vertaling zijn niet bindend en hebben geen rechtsgevolgen voor naleving of handhaving. Bij vragen over de juistheid van de informatie in de gebruikershandleiding wordt verwezen naar de Engelse versie van die inhoud, die de officiële versie is.

Technische gegevens

Beschrijving parameter Waarde parameter
Productnaam Minerale wol snijmachine
Model	MSW-ISU-WOOL-2B
Gewicht [kg] 14,25

Beschrijving

Dit product is ontworpen voor het snijden van isolatiematerialen zoals houtvezelplaten, steenwolplaten en polyurethaanschuimplaten. Dankzij het lichtgewicht aluminium frame kan de machine worden gebruikt met een reciprozaag of handzaag voor het nauwkeurig zagen van deze materialen.

De gebruiker is aansprakelijk voor alle schade die voortvloeit uit onbedoeld gebruik van het apparaat.

Anvendelse

Deze machine mag uitsluitend worden bediend door getraind personeel dat kennis heeft van het gebruik ervan. Het is raadzaam om de juiste beschermende uitrusting te dragen, waaronder gesloten werkkleding, ademhalingsmaskers, veiligheidsbrillen en beschermende handschoenen.

1. Bedieningsstappen

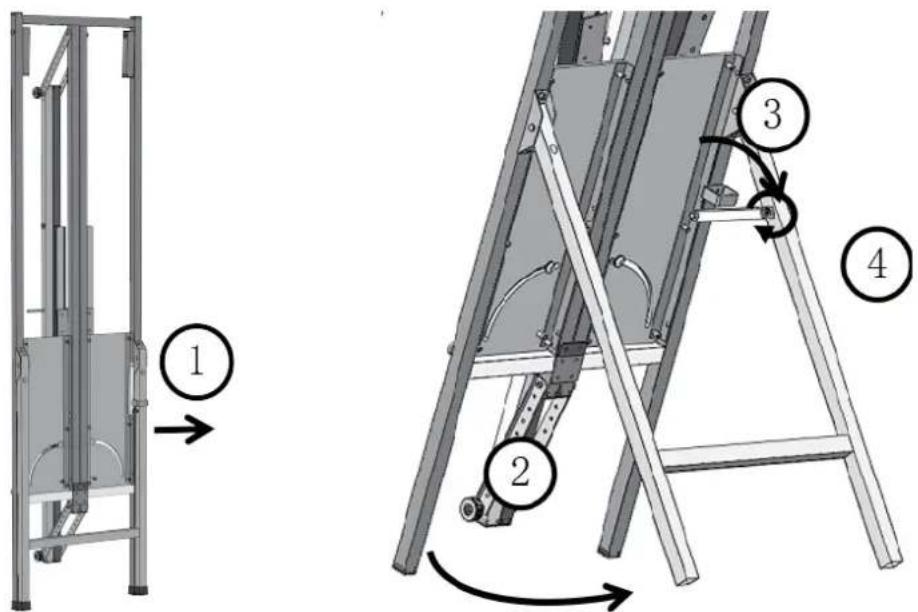

1) Haal het apparaat uit de doos, maak het klittenband los en vouw de achterstandaard uit. Hang vervolgens de haak op en draai de schroeven vast.

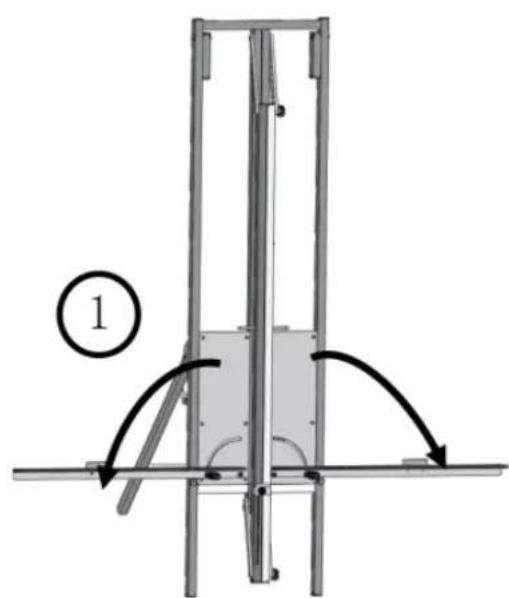

2) Vouw de linker- en rechterliniaal open en zet de persplaat vast door de bovenste en onderste schroeven vast te draaien. Pas de schroeven aan op basis van de dikte van het materiaal. Zorg ervoor dat de ruimte tussen de persplaat en de plaat iets groter is dan de dikte van het materiaal.

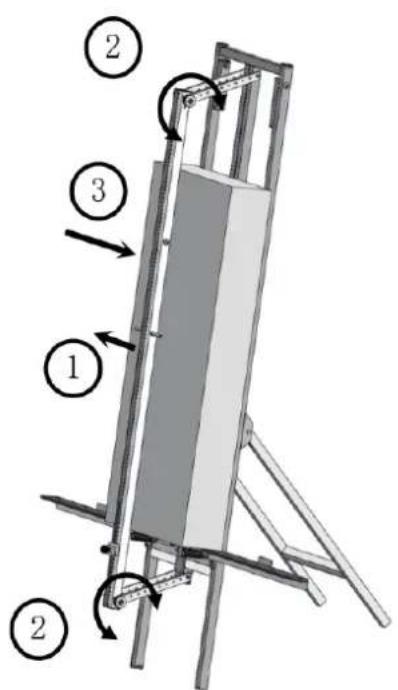

3) Plaats het materiaal op de juiste positie en draai vervolgens de bovenste en onderste schroeven van de persplaat los, zodat het materiaal wordt samengedrukt. Zodra het materiaal vastzit, draait u de schroeven weer vast. Vervolgens wordt het materiaal met een handzaag doorgesneden.

A- Limietblok

4) Wanneer u de elektrische zaag gebruikt, moet u de positie van het eindblok aanpassen voordat u gaat zagen. Zo zorgt u ervoor dat het zaagblad hoger staat dan de kunststof rol. Hiermee wordt voorkomen dat het mes de kunststofrol raakt bij het snijden door het materiaal.

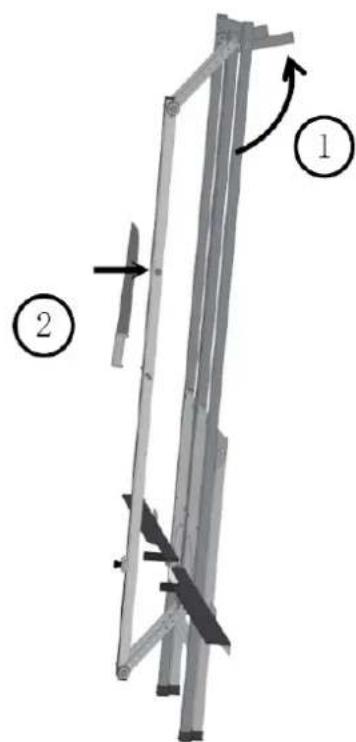

5) Wanneer u het apparaat tegen een muur gebruikt, vouwt u de twee vierkante buizen uit en plaatst u ze in een hoek om het apparaat vast te zetten. Zodra de ondergrond stabiel is, kunt u beginnen met snijden. Het mineraalwolmes kan met behulp van de ingebouwde magneet op de persplaat worden vastgehouden.

1. Te snijden vormen

Rechthoek
Laddervormige driehoek

Reiniging en onderhoud

Controleer voor elk gebruik alle moeren en bouten en draai ze indien nodig vast. Controleer daarnaast ook de scherpte van het zaagblad of de zaag, want botte gereedschappen kunnen tot verwondingen leiden. Als u twijfelt over de scherpte, vervang dan het zaagblad of de zaag.

Reinig het gereedschap met een droog middel en gebruik geen oplosmiddelen.

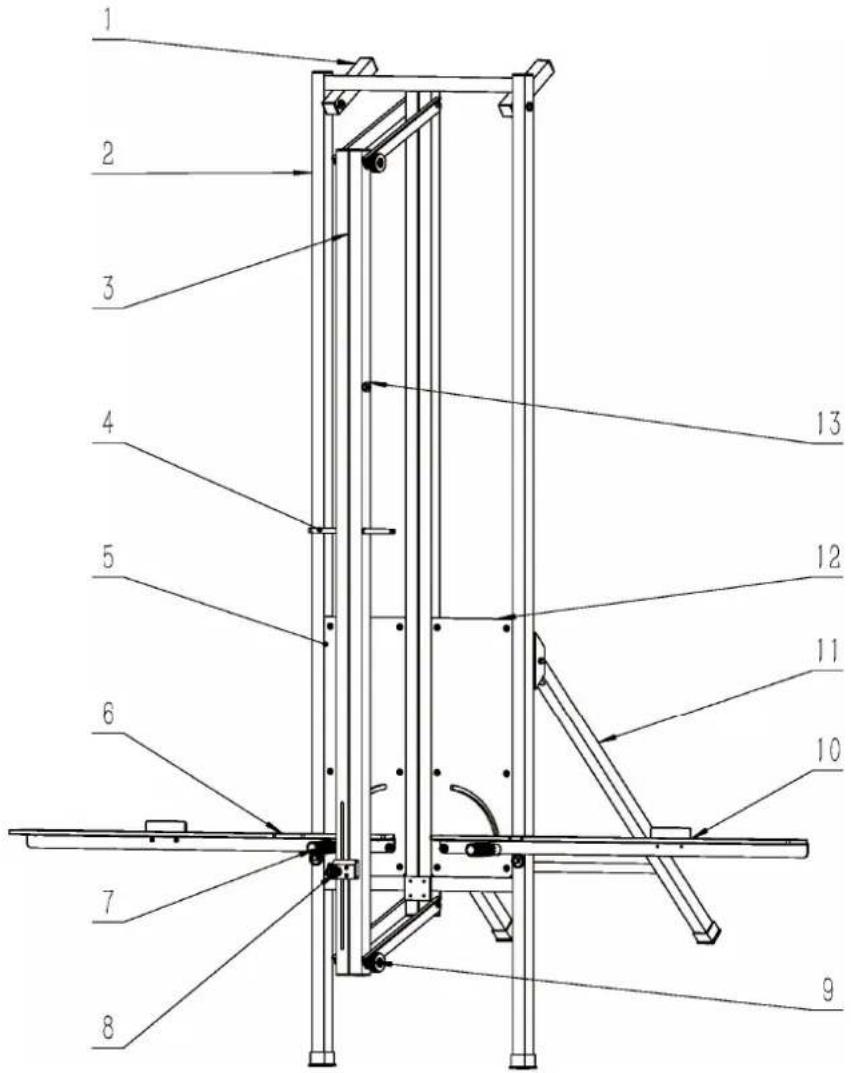

Onderdelen diagram

Artikelnummer	Beschrijving
1	Muurbevestigde steunpaal
2	Steunbeugel
3	Neerwaartse compressiestang
4 Handgreep voor neerwaartse compressiestang
5	Linker paneel
6 Linker liniaal montage
7	Geribbelde handgreep
8	Beperkingscomponent voor moer
9	Verstelbare
10	Rechter liniaal
11	Rugsteunstang
12	Rechter paneel
13	Messenrek magneet
