ISU-WOOL-2B - Leikkauskone MSW - Ilmainen käyttöohje ja opas

Tuotetyyppi	Mineraalivillan leikkauskone
Merkki	MSW
Malli	ISU-WOOL-2B
Paino	14,25 kg
Yhteensopivat materiaalit	Puukuitulevyt, kivivilla, polyuretaanivaahto
Runko	Kevyt alumiini
Suositeltu käyttö	Mäntä- tai käsisahan kanssa
Turvallisuus	Käytä suljettuja vaatteita, hengityssuojainta, suojalaseja ja -hansikkaita
Puhdistus	Kuiva liina, älä käytä liuottimia
Huolto	Tarkista mutterien ja pulttien kireys ennen jokaista käyttöä; tarkista terän terävyys
Paksuuden säätötoiminto	Kyllä, säädettävän puristuslevyn avulla
Rajapala	Kyllä, terän asettamiseksi muovitelan yläpuolelle
Seinäkiinnitys	Kyllä, seinätuen ja neliöputkien kanssa
Magneettiveitsi	Kyllä, integroitu puristuslevyyn
Sisäänrakennetut viivaimet	Vasen ja oikea viivain
Uritettu kahva	Kyllä, käsittelyä varten
Puristustanko	Kyllä, kahvan kanssa
Mukana tulevat paneelit	Vasen ja oikea
Veitsiteline	Magneettinen

Usein kysytyt kysymykset - ISU-WOOL-2B MSW

Mitä materiaaleja voidaan leikata ISU-WOOL-2B -koneella?

Kone on suunniteltu leikkaamaan eristysmateriaaleja, kuten puukuitulevyjä, kivivillaa ja polyuretaanivaahtoa.

Kuinka leikkauspaksuus säädetään?

Irrota puristuslevy löysäämällä ylä- ja alaruuvit, aseta materiaali, ja kiristä ruuvit säädettyäsi raon hieman materiaalin paksuutta suuremmaksi.

Millaista sahaa tämän laitteen kanssa käytetään?

Voit käyttää mäntäsahaa tai käsisahaa. Sähkösahalla säädä rajapala niin, että terä on muovitelaa korkeammalla.

Kuinka kone kiinnitetään seinään?

Avaa kaksi neliöputkea ja aseta ne kulmaan laitteen kiinnittämiseksi seinään. Varmista, että kone on vakaa ennen leikkaamista.

Kuinka leikkauskone puhdistetaan?

Puhdista työkalu kuivalla tuotteella ja vältä liuottimien käyttöä. Tarkista terän terävyys säännöllisesti.

Mitä tehdä, jos terä koskettaa muovitelaa?

Säädä rajapalaa niin, että terä on sijoitettu muovitelan yläpuolelle. Tämä estää kosketuksen leikkauksen aikana.

Onko suojavarusteiden käyttö välttämätöntä?

Kyllä, on suositeltavaa käyttää suljettuja vaatteita, hengityssuojainta, suojalaseja ja suojakäsineitä vammojen välttämiseksi.

Kuinka kone kootaan ensimmäistä käyttökertaa varten?

Ota kone pahvilaatikosta, löysää tarranauha, avaa takatuki, kiinnitä koukku, kiristä ruuvit. Tämän jälkeen avaa viivaimet ja kiinnitä puristuslevy säätämällä materiaalin paksuuden mukaan.

Kuinka sahan terä vaihdetaan?

Itse kone ei sisällä terää; se toimii sahan ohjaimena. Vaihda sahan terä sahan valmistajan ohjeiden mukaisesti.

Mistä löydän täydellisen käyttöohjeen?

Täydellinen käyttöohje on ladattavissa ilmaiseksi PDF-muodossa sivustolta notice-facile.com MSW:n ISU-WOOL-2B -mallille.

KÄYTTÖOHJE ISU-WOOL-2B MSW

Tämä käyttöopas on käännetty konekääntäjän avulla. Olemme pyrkineet tarjoamaan mahdollisimman tarkan käännöksen. Automaattisten käännösten laatu ei kuitenkaan ole täydellinen, eikä sen ole tarkoitus korvata ihmisten tekemiä käännöksiä. Virallinen käyttöopas on englanninkielinen versio. Käännöksessä mahdollisesti esiintyvät ristiriitaisuudet tai erot viralliseen versioon eivät ole sitovia, eikä niillä ole oikeudellista vaikutusta ohjeiden noudattamisen tai täytäntöönpanon osalta. Jos jokin käyttöohjeen sisältämien tietojen tarkkuuteen liittyvä seikka askarruttaa sinua, käänny käyttöohjeiden virallisen englanninkielisen version puoleen.

Tekniset tiedot

Parametrin kuvaus Parametrin arvo
Tuotteen nimi Mineraalivillan leikkauskone
Malli	MSW-ISU-WOOL-2B
Paino [kg] 14,25

Kuvaus

Tämä tuote on suunniteltu eristysmateriaalien, kuten puukuitu-, kivivilla- ja vaahtopolyuretaanilevyjen leikkaamiseen. Se on valmistettu kevyestä alumiinirungosta, ja sitä voidaan käyttää edestakaisen sahan tai käsisahan kanssa näiden materiaalien tarkkaan leikkaamiseen.

Käyttäjä on vastuussa kaikista vahingoista, jotka aiheutuvat laitteen virheellisestä käytöstä.

Käyttö

Tätä konetta saa käyttää vain koulutettu henkilöstö, joka tuntee sen käytön. On suositeltavaa käyttää asianmukaisia suojavarusteita, mukaan lukien suljettu työvaatteet, hengityssuojaimet, suojalasit ja suojakäsineet.

1. Toiminnan vaiheet

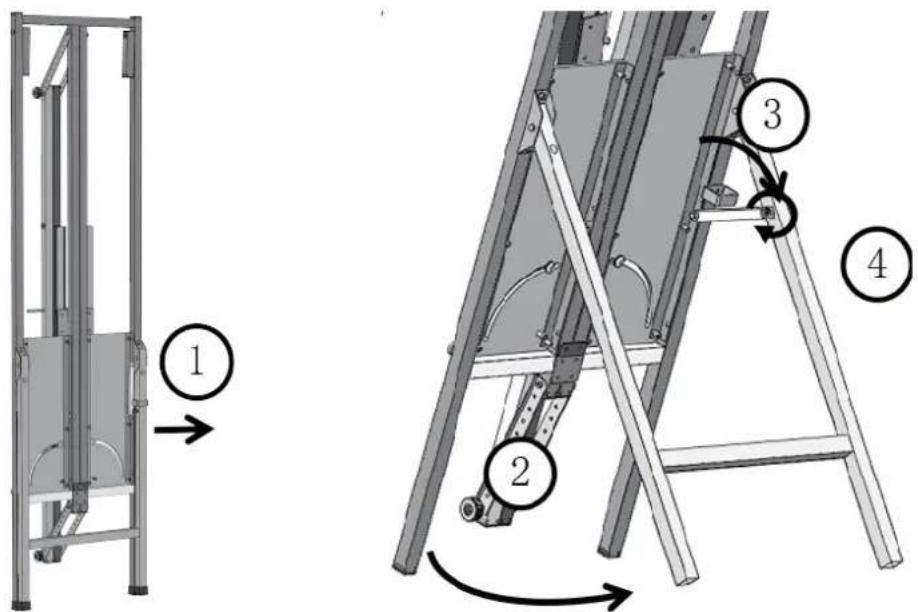

1) Ota kone ulos laatikosta, löysää tarranauhaa ja avaa takajalusta. Ripusta sitten koukku, kiristä ruuvit.

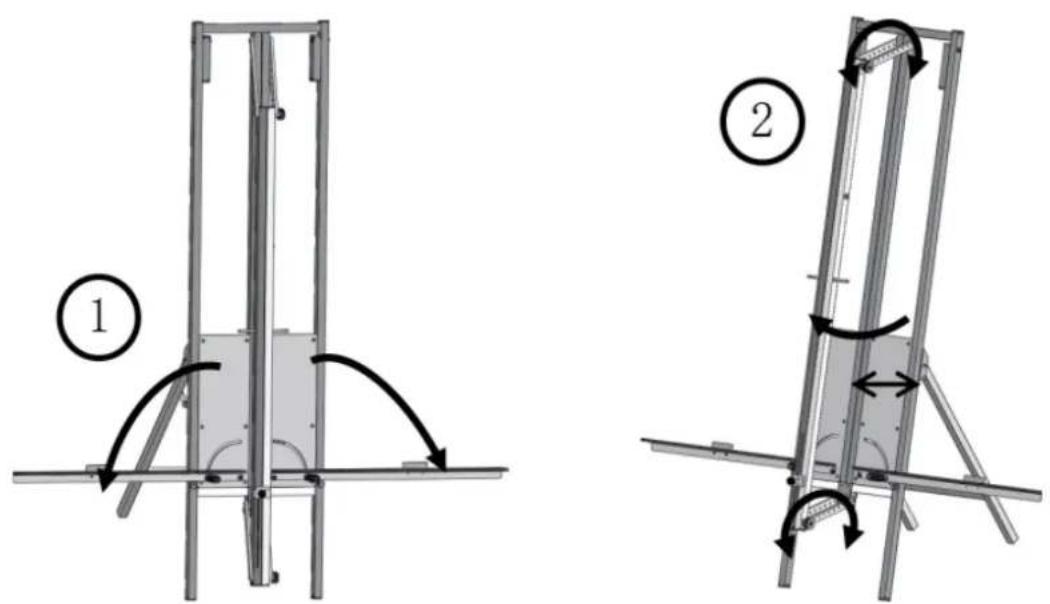

2) Avaa vasen ja oikea viivain ja kiinnitä puristuslevy kirstämällä ylä- ja alaruvit säätämällä niitä materiaalin paksuuden mukaan. Varmista, että puristuslevyn ja levyn välinen rako on hieman suurempi kuin materiaalin paksuus.

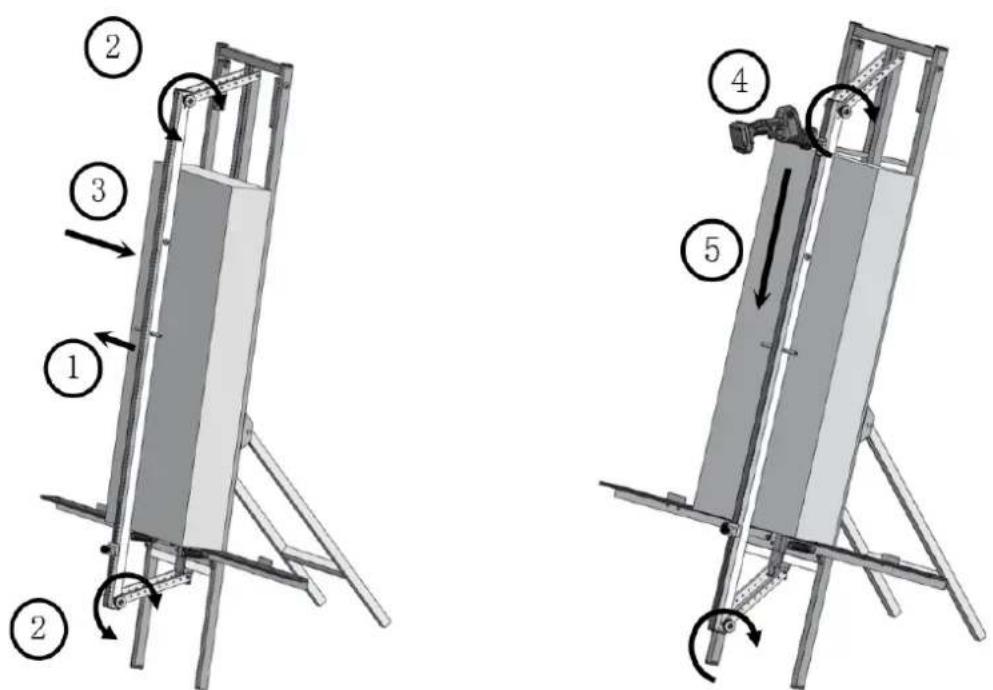

3) Aseta materiaali paikoilleen ja löysää sitten puristuslevyn ylä- ja alaruuvia, jotta materiaali puristuu kokoon. Kun materiaali on kiinnitetty, kiristä ruuvit uudelleen. Sitten materiaalin leikkaamiseen käsisahalla.

4) Kun käytät sähkösahaa, säädä rajoittimen asentoa ennen leikkaamista varmistaaksesi, että terä on korkeammalla kuin muovitela. Tämä estää terää koskettamasta muovirullaa materiaalin läpi leikattaessa.

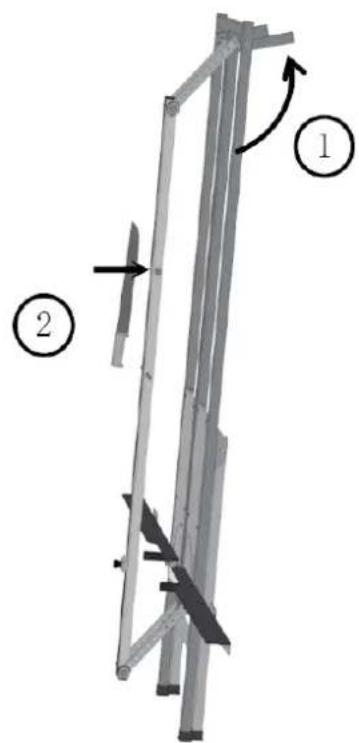

5) Kun käytät laitetta seinää vasten, avaa kaksi neliömäistä putkea ja aseta ne vinoon laitteen kiinnittämiseksi. Kun se on vakaa, jatka leikkaamista. Mineraalivillaveitsi voidaan pitää paikallaan puristuslevyllä sisäänrakennetun magneetin avulla.

1. Leikkaavat muodot

Suorakulmio
Tikaiden muotoinen kolmio

Puhdistaminen ja huolto

Tarkasta ennen jokaista käyttöä kaikki mutterit ja pultit ja kiristä niitä tarvittaessa. Tarkista lisäksi terän tai sahan terävyys, sillä tylsät työkalut voivat johtaa loukkaantumiseen. Jos terävyys on epävarma, vaihda terä tai saha.

Puhdista työkalu kuivalla aineella ja vältä liuottimien käyttöä.

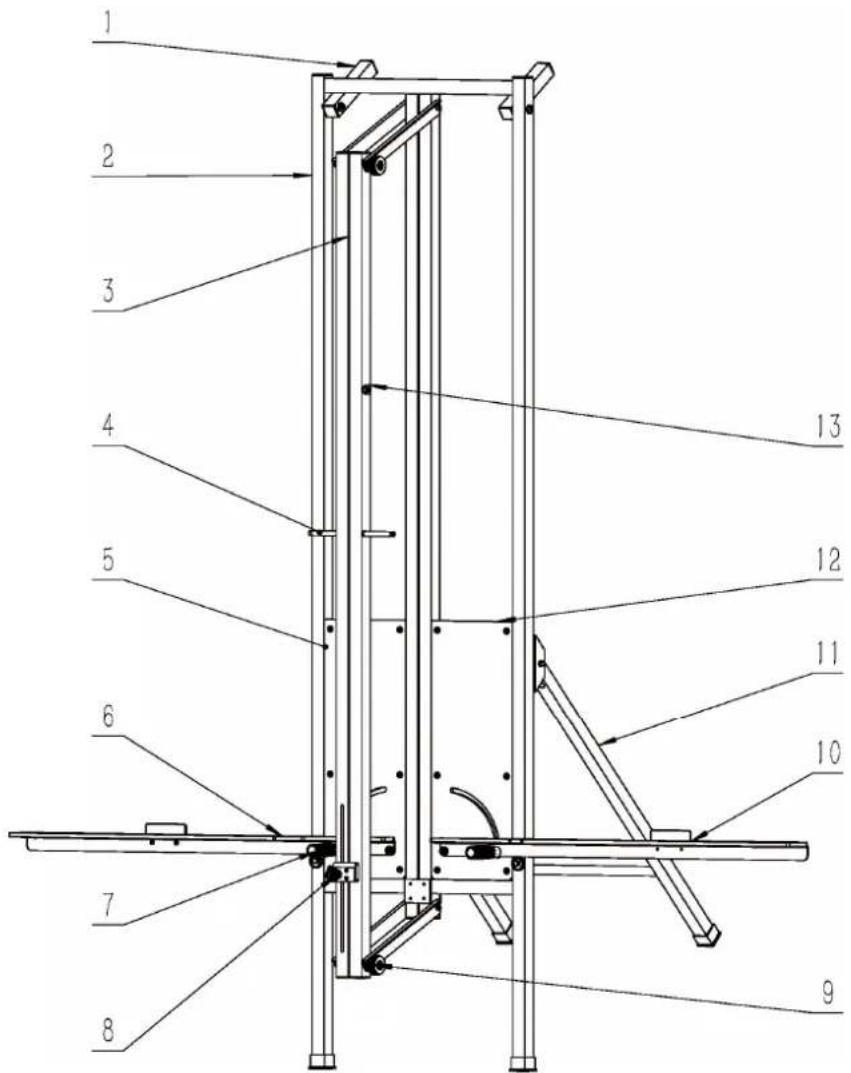

Osakaavio

Osan numero Kuvaus
1 Seinälle kiinnitettävä tukipylväs
2	Tukikiinnike
3	Puristustanko

alaspäin

4 Alaspäin suuntautuva puristustangon kahva
5	Vasen	paneeliviivainkokoonpanokahva
6	Vasen
7	Uurrettu
8 Eteenpäin liikkuva sahan rajoituskomponentti
9	Säädettävä	mutteriviivainkokoonpano
10	Oikea
11	Selkänojatanko	paneelimagneetti
12	Oikea
13	Veitsitelineen
