Produkttyp	Maschine zum Schneiden von Mineralwolle
Marke	MSW
Modell	ISU-WOOL-2B
Gewicht	14,25 kg
Kompatible Materialien	Holzfaserplatten, Steinwolle, Polyurethanschaum
Rahmen	Leichtes Aluminium
Empfohlene Verwendung	Mit Säbelsäge oder Handsäge
Sicherheit	Geschlossene Kleidung, Atemschutzmaske, Schutzbrille und Schutzhandschuhe tragen
Reinigung	Trockenes Tuch, keine Lösungsmittel verwenden
Wartung	Vor jedem Gebrauch das Anziehen der Muttern und Schrauben überprüfen; die Schärfe der Klinge prüfen
Dickenverstellfunktion	Ja, über einstellbare Pressplatte
Begrenzungsblock	Ja, um die Klinge über der Kunststoffrolle zu positionieren
Wandhalterung	Ja, mit Wandstützpfosten und Vierkantrohren
Magnetmesser	Ja, in die Pressplatte integriert
Integrierte Lineale	Linkes und rechtes Lineal
Riffelgriff	Ja, zur Handhabung
Kompressionsstange	Ja, mit Griff
Enthaltene Platten	Links und rechts
Messerhalter	Magnetisch

Häufig gestellte Fragen - ISU-WOOL-2B MSW

Welche Materialien kann man mit der Maschine ISU-WOOL-2B schneiden?

Die Maschine ist zum Schneiden von Isoliermaterialien wie Holzfaserplatten, Steinwolle und Polyurethanschaum konzipiert.

Wie stelle ich die Schnittdicke ein?

Lösen Sie die Pressplatte durch Lockern der oberen und unteren Schrauben, legen Sie das Material ein, und ziehen Sie die Schrauben nach dem Einstellen des Spalts etwas größer als die Materialdicke wieder fest.

Welche Säge kann ich mit diesem Gerät verwenden?

Sie können eine Säbelsäge oder eine Handsäge verwenden. Stellen Sie bei der elektrischen Säge den Begrenzungsblock so ein, dass die Klinge höher als die Kunststoffrolle ist.

Wie befestige ich die Maschine an einer Wand?

Klappen Sie die beiden Vierkantrohre aus und positionieren Sie sie in einem Winkel, um das Gerät an der Wand zu befestigen. Stellen Sie sicher, dass die Maschine stabil ist, bevor Sie schneiden.

Wie reinige ich die Schneidemaschine?

Reinigen Sie das Werkzeug mit einem trockenen Tuch und vermeiden Sie die Verwendung von Lösungsmitteln. Überprüfen Sie regelmäßig die Schärfe der Klinge.

Was tun, wenn die Klinge die Kunststoffrolle berührt?

Stellen Sie den Begrenzungsblock so ein, dass die Klinge höher als die Kunststoffrolle positioniert ist. Dies verhindert jeden Kontakt beim Schneiden.

Ist das Tragen von Schutzausrüstung erforderlich?

Ja, es wird empfohlen, geschlossene Kleidung, eine Atemschutzmaske, eine Schutzbrille und Schutzhandschuhe zu tragen, um Verletzungen zu vermeiden.

Wie baue ich die Maschine für die Erstbenutzung zusammen?

Nehmen Sie die Maschine aus dem Karton, lösen Sie den Klettverschluss, klappen Sie die hintere Stütze aus, haken Sie den Haken ein, ziehen Sie die Schrauben fest. Klappen Sie dann die Lineale aus und befestigen Sie die Pressplatte, indem Sie sie entsprechend der Materialdicke einstellen.

Wie wechsle ich das Sägeblatt?

Die Maschine selbst enthält kein Sägeblatt; sie dient als Führung für Ihre Säge. Wechseln Sie das Sägeblatt gemäß den Anweisungen des Sägenherstellers.

Wo finde ich die vollständige Bedienungsanleitung?

Die vollständige Anleitung steht als kostenloser PDF-Download auf der Website notice-facile.com für das Modell ISU-WOOL-2B von MSW zur Verfügung.

BEDIENUNGSANLEITUNG ISU-WOOL-2B MSW

Diese Bedienungsanleitung wurde für Sie maschinell übersetzt. Wir arbeiten kontinuierlich daran, eine akkurate Übersetzung zu liefern. Allerdings ist keine maschinelle Übersetzung perfekt. Die offizielle Bedienungsanleitung ist die englische Version. Etwaige Abweichungen oder Unterschiede in der Übersetzung sind weder bindend noch haben sie eine rechtliche Wirkung für die Einhaltung oder Durchsetzung von Vorschriften. Sollten Fragen zur Genauigkeit der Informationen in der Bedienungsanleitung aufkommen, beziehen Sie sich bitte auf die englische Version dieser Inhalte. Sie ist die offizielle Version.

Technische Daten

Beschreibung des Parameters Parameterwert
Produktname	Mineralwolle-Schneidemaschine
Modell	MSW-ISU-WOOL-2B
Gewicht [kg] 14,25

Beschreibung des Geräts

Dieses Produkt ist für das Schneiden von Dämmstoffen wie Holzfasern, Steinwolle und Polyurethanschaumplatten konzipiert. Der leichte Aluminiumrahmen kann mit einer Säbelsäge oder einer Handsäge verwendet werden, um diese Materialien präzise zu schneiden.

Der Benutzer haftet für alle Schäden, die durch eine nicht bestimmungsgemäße Verwendung des Geräts entstehen.

Tätigkeit

Dieses Gerät sollte nur von geschultem Personal bedient werden, das sich mit seiner Verwendung auskennt. Es wird empfohlen, geeignete Schutzausrüstung zu tragen, einschließlich geschlossener Arbeitskleidung, Atemschutzmasken, Schutzbrillen und Schutzhandschuhe.

1. Arbeitsschritte

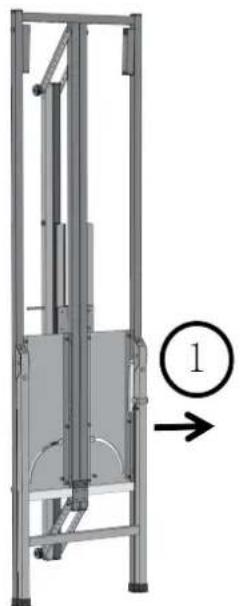

1) Nehmen Sie das Gerät aus dem Karton, lösen Sie den Klettverschluss und klappen Sie den hinteren Ständer auf. Dann den Haken einhängen und die Schrauben festziehen.

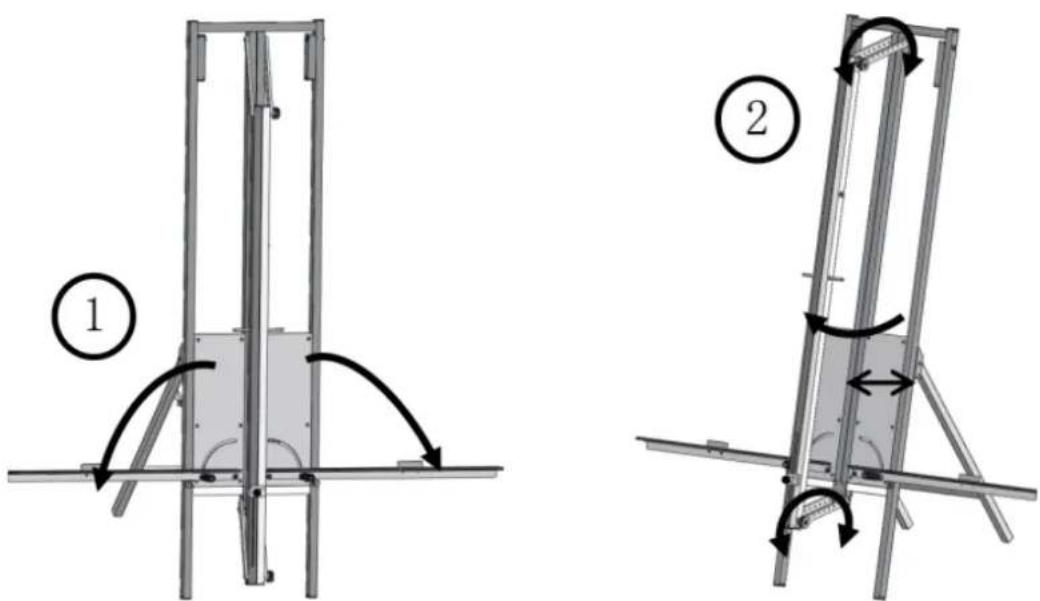

2) Klappen Sie das linke und rechte Lineal aus und befestigen Sie die Pressplatte, indem Sie die oberen und unteren Schrauben anziehen und je nach Dicke des Materials einstellen. Achten Sie darauf, dass der Abstand zwischen der Pressplatte und der Platte etwas größer ist als die Dicke des Materials.

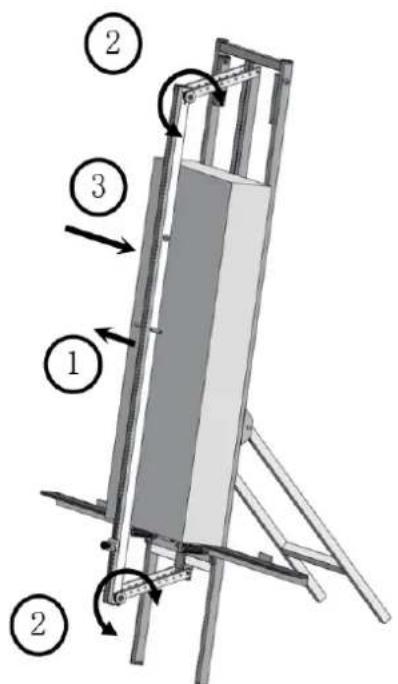

3) Legen Sie das Material ein und lösen Sie die obere und untere Schraube der Pressplatte, damit diese das Material zusammendrücken kann. Sobald das Material befestigt ist, ziehen Sie die Schrauben wieder an. Dann wird das Material mit einer Handsäge zugeschnitten.

4) Wenn Sie die elektrische Säge verwenden, stellen Sie die Position des Anschlagblocks vor dem Schneiden ein, um sicherzustellen, dass das Blatt höher als die Kunststoffrolle positioniert ist. Dadurch wird verhindert, dass die Klinge beim Schneiden des Materials die Kunststoffrolle berührt.

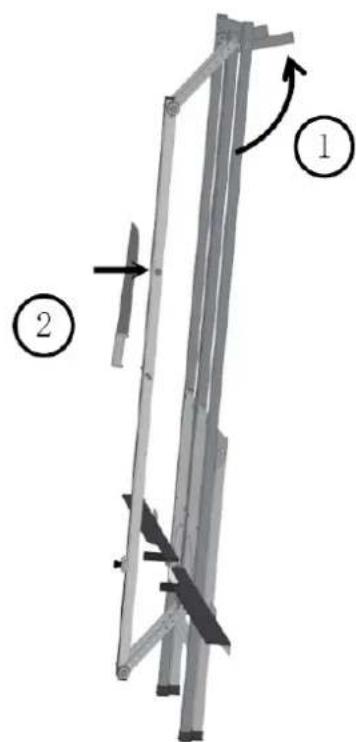

5) Wenn Sie das Gerät an einer Wand betreiben, klappen Sie die beiden Vierkantrohre aus und stellen Sie sie schräg, um das Gerät zu sichern. Sobald sie stabil sind, können Sie mit dem Schneiden fortfahren. Das Mineralwollmesser kann mit dem eingebauten Magneten auf der Pressplatte fixiert werden.

1. Zu schneidende Formen

Rechteck
Leiterförmiges Dreieck

Reinigung und Wartung

Überprüfen Sie vor jedem Gebrauch alle Schrauben und Muttern und ziehen Sie sie bei Bedarf nach. Überprüfen Sie außerdem die Schärfe des Blattes oder der Säge, da stumpfe Werkzeuge zu Verletzungen führen können. Wenn die Schärfe unsicher ist, ersetzen Sie das Blatt oder die Säge.

Reinigen Sie das Werkzeug mit einem trockenen Medium und verwenden Sie keine Lösungsmittel.

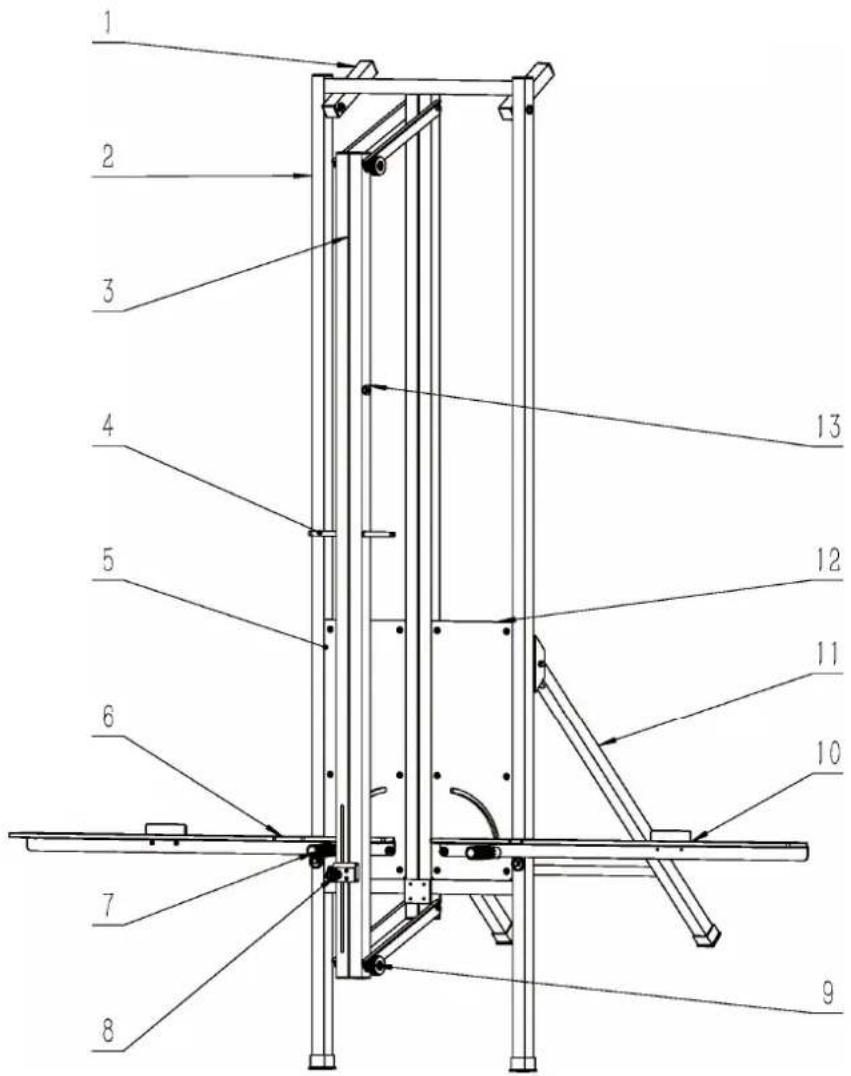

Teileplan

Nummer des Teils Beschreibung des Geräts
1	Wandmontierter Stützpfosten
2	Halterung
3	Druckstab
4 Griff mit Druckstange nach unten
5	Linkes
6 Montage des linken Lineals
7	Gerippter
8 Bauteil zur Begrenzung der Stichsäge
9	Verstellbare
10 Montage des rechten Lineals
11	Rückenstrebenstange
12	Rechtes
13	Magnet für die Messerablage

nach

Paneel

Griff

Mutter

Paneel
