MODE D'EMPLOI ISU-WOOL-2B MSW
Ce manuel d'utilisation a été traduit à l'aide d'une traduction automatique pour votre confort. Des efforts raisonnables ont été faits pour vous fournir une traduction précise ; cependant, aucune traduction automatique n'est parfaite et ne pourra jamais remplacer les traducteurs humains. La version anglaise est la version officielle de nos manuels d'utilisation. Toute divergence ou différence créée par la traduction n'est pas contraignante et n'a aucun effet juridique à des fins de conformité ou d'application. En cas de questions relatives à l'exactitude des informations contenues dans le manuel d'utilisation, veuillez-vous référer à la version anglaise de ces contenus en tant que version officielle.
Caractéristiques techniques
| Description du paramètre Valeur du paramètre | |
| Nom de produit Machine de découpe de laine minérale | |
| Modèle | MSW-ISU-WOOL-2B |
| Poids [kg] 14,25 | |
Description de l'appareil
Ce produit est conçu pour couper des matériaux isolants tels que des panneaux de fibres de bois, de laine de roche et de mousse de polyuréthane. Construit avec un cadre en aluminium léger, il peut être utilisé avec une scie alternative ou une scie à main pour une coupe précise de ces matériaux.
L'utilisateur est responsable de tout dommage résultant d'une utilisation non conforme de l'appareil.
Opération
Cette machine ne doit être utilisée que par du personnel qualifié et connaissant bien son utilisation. Il est conseillé de porter un équipement de protection approprié, notamment des vêtements de travail fermés, des respirateurs, des lunettes de sécurité et des gants de protection.
1. Étapes de fonctionnement

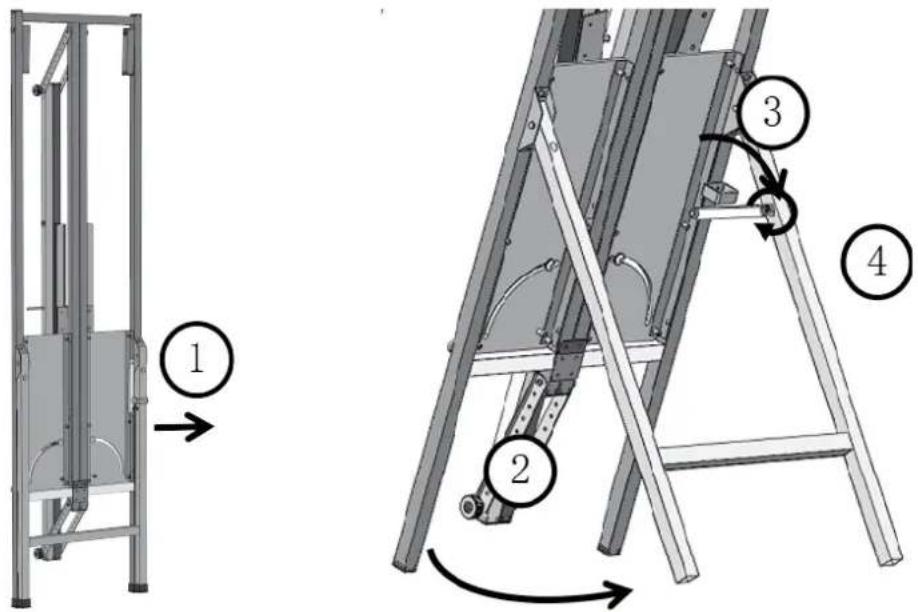

1) Sortez la machine du carton, desserrez le velcro et dépliez le support arrière. Ensuite, accrochez le crochet, serrez les vis.

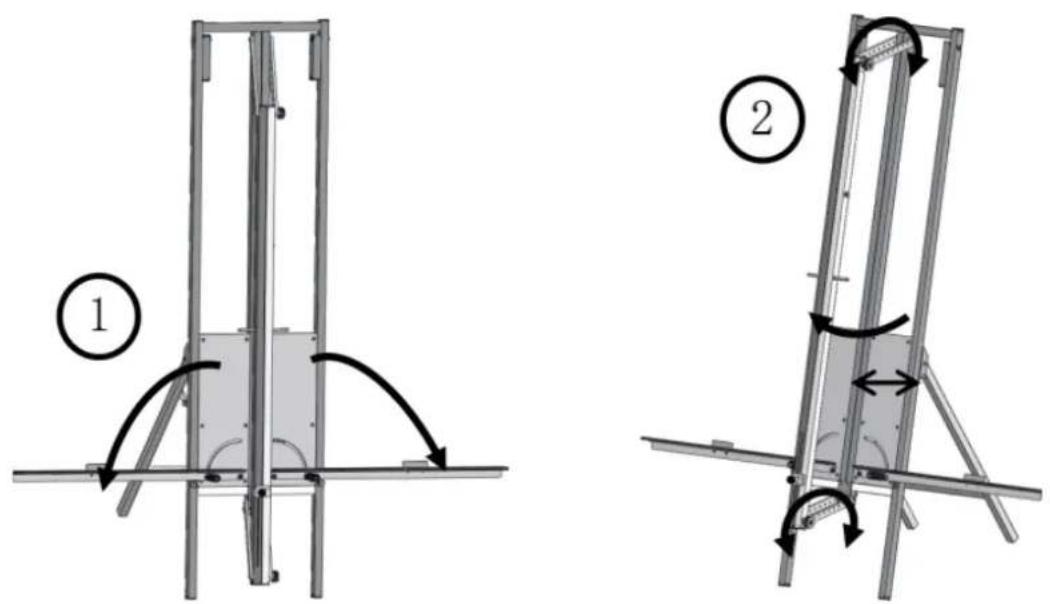

2) Dépliez la règle gauche et droite et fixez la plaque de presse en serrant les vis supérieure et inférieure, en les ajustant en fonction de l'épaisseur du matériau. Assurez-vous que l'espace entre la plaque de presse et la planche est légèrement plus grand que l'épaisseur du matériau.

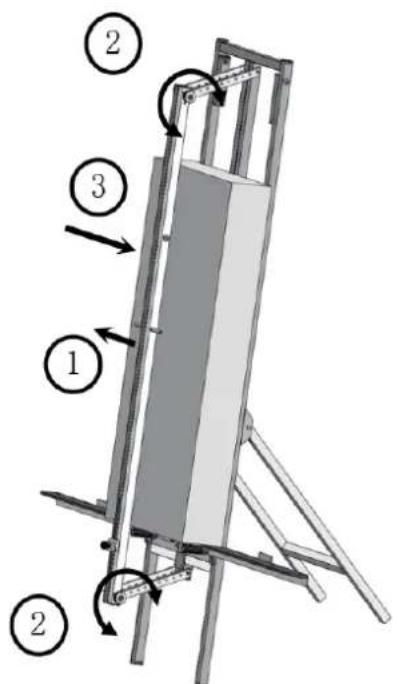

3) Placez le matériau en position, puis desserrez les vis supérieure et inférieure de la plaque de presse, lui permettant de comprimer le matériau. Une fois le matériau fixé, resserrez les vis. Ensuite, couper le matériau avec une scie à main.
A- Blocage de limite
4) Lorsque vous utilisez la scie électrique, ajustez la position du bloc de limite avant de couper pour vous assurer que la lame est positionnée plus haut que le rouleau en plastique. Cela empêche la lame de toucher le rouleau en plastique lors de la découpe du matériau.

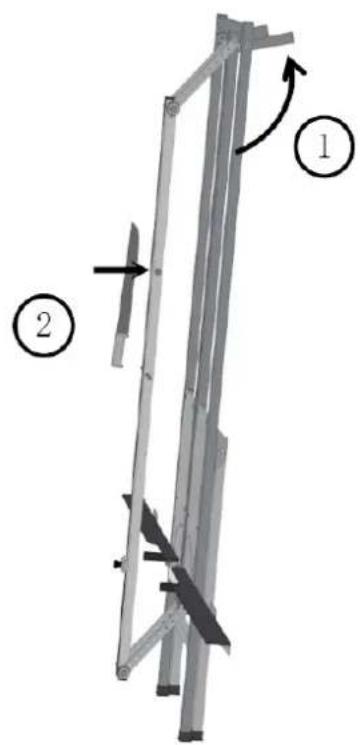

5) Lors de l'utilisation de l'appareil contre un mur, dépliez les deux tubes carrés et positionnez-les en angle pour fixer l'appareil. Une fois stable, procéder à la coupe. Le couteau en laine minérale peut être maintenu en place sur la plaque de presse à l'aide de l'aimant intégré.
- Formes à découper
| Rectangle |  |
| Triangle en forme d'échelle |  |
Nettoyage et entretien
Avant chaque utilisation, inspectez tous les écrous et boulons et serrez-les si nécessaire. Vérifiez également le tranchant de la lame ou de la scie, car des outils émoussés peuvent entraîner des blessures. Si le tranchant n'est pas certain, remplacez la lame ou la scie.
Nettoyez l'outil avec un produit sec et évitez d'utiliser des solvants.

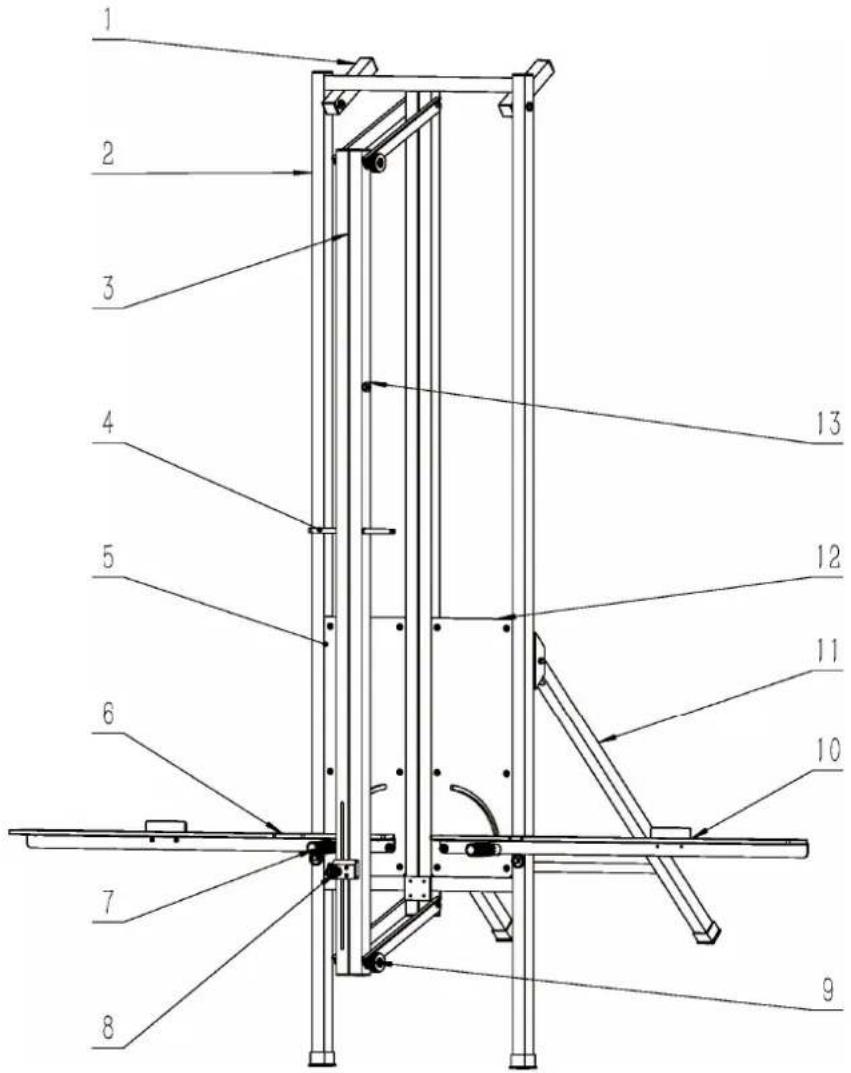

Schéma des pièces
| Numéro de la pièce Description de l’appareil | |
| 1 Poteau de support mural | |
| 2 | Support |
| 3 Tige de compression vers le bas | |
| 4 | Poignée de tige de compression vers le bas |
| 5 | Panneau |
| 6 | Ensemble de règle gauche |
| 7 | Poignée côtélée |
| 8 Composant de limitation de la scie alternative | |
| 9 | Écrou réglable |
| 10 | Assemblage de la règle droite |
| 11 Tige de renfort dorsale | |
| 12 | Panneau |
| 13 | Support à couteaux aimanté |
de
gauche
droit
