NAUDOJIMO INSTRUKCIJA ISU-WOOL-2B MSW
Šis vartotojo vadovas buvo išverstas jūsų patogumui naudojant mašininį vertimą. Buvo dedamos pagrįstos pastangos siekiant pateikti tikslų vertimą; tačiau joks automatinis vertimas nėra tobulas ir nėra skirtas pakeisti žmonių vertėjus. Oficialus vartotojo vadovas yra anglų kalba. Bet kokie vertime sukurti neatitikimai ar skirtumai nėra įpareigojantys ir neturi teisinės galios atitikties ar vykdymo tikslais. Jei kyla klausimų, susijusių su vartotojo vadove pateiktos informacijos tikslumu, žr. to turinio versiją anglų kalba, kuri yra oficiali versija.
Techniniai duomenys
| Parametrų aprašymas | Parametrų reikšmė |
| Produkto pavadinimas Mineralinės vatos pjovimo mašina | |
| Modelis | MSW-ISU-WOOL-2B |
| Svoris [kg] 14,25 | |
Aprašymas
Šis gaminys skirtas izoliacinėms medžiagoms, tokioms kaip medžio pluoštas, akmens vata ir putų poliuretano plokštės, pjaustyti. Pagamintas su lengvu aliuminio rėmu, jį galima naudoti su slankiojančiu pjūklu arba rankiniu pjūklu, kad būtų galima tiksliai pjauti šias medžiagas.
Naudotojas atsako už bet kokią żalą, atsiradusią dėl jrenginio naudojimo ne pagal paskirtį.
Operacija
Šią mašiną turėtų naudoti tik apmokytas personalas, išmanantis jos naudojimą. Patartina dévėti tinkamas apsaugines priemones, įskaitant uždarus darbo drabužius, respiratorius, apsauginius akinius ir apsaugines pirštines.
1. Operacijos žingsniai

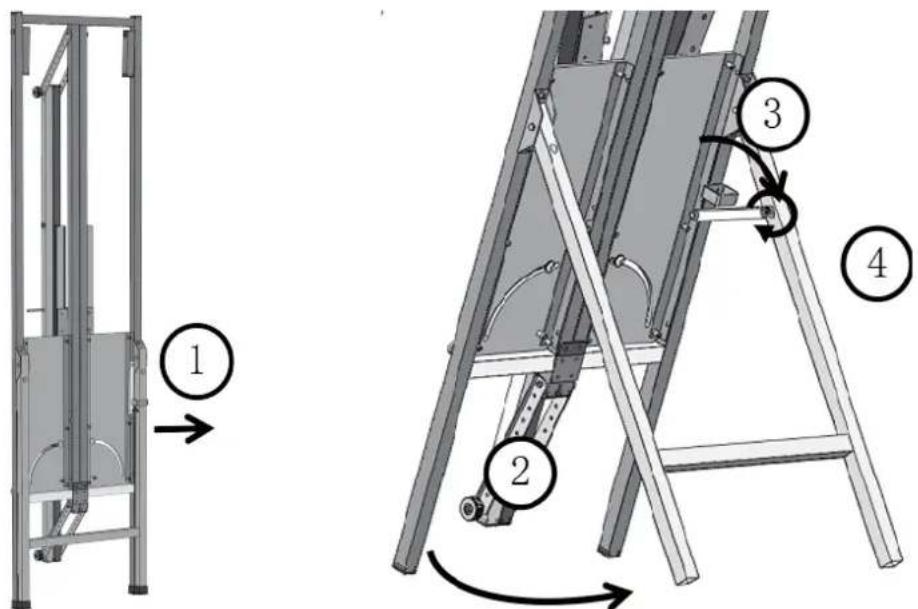

1) Išimkite mašiną iš déžutės, atlaisvinkite lipduką ir atlenkite galinį stovą. Tada pakabinkite kabliuką, priveržkite varžtus.

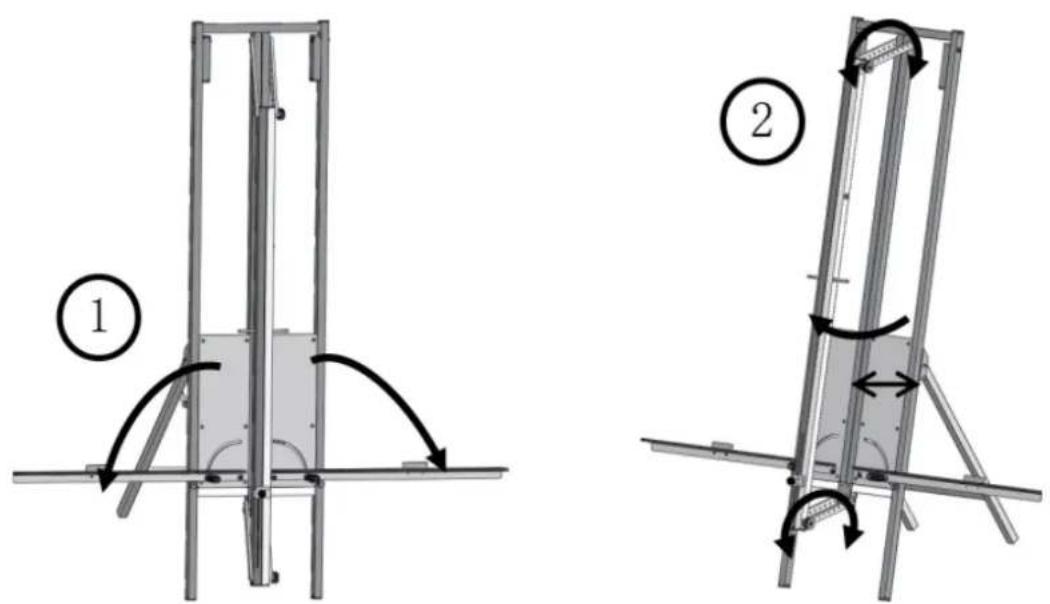

2) Išskleiskite kairę ir dešinę liniuotę ir pritvirtinkite presavimo plokštę, priverždami viršutinius ir apatinius varžtus, reguliuodami juos pagal medžiagos storj. Jsitikinkite, kad tarpas tarp preso plokštės ir plokštės yra šiek tiek didesnis nei medžiagos storis.

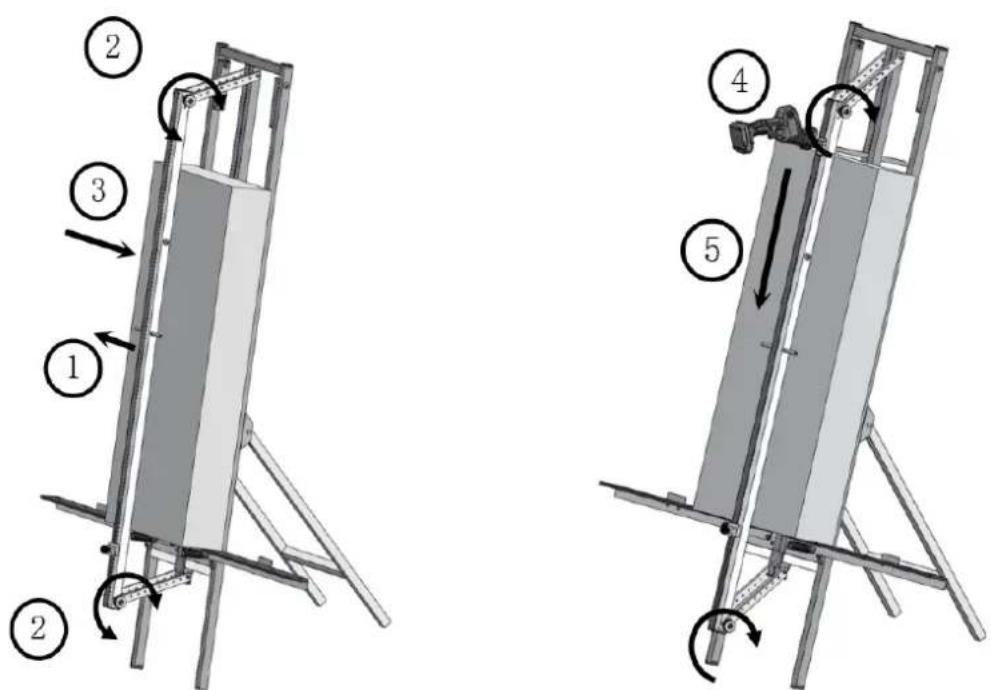

3) Idėkite medžiagą į vietą, tada atlaisvinkite viršutinius ir apatinius preso plokštės varžtus, kad medžiaga suspaustų. Kai medžiaga bus pritvirtinta, vėl priveržkite varžtus. Tada pjaustykite medžiagą rankiniu pjūklu.
4) Naudodami elektrinj pjūkla, prieš pjaustydami sureguliuokite ribinio bloko padėtį, kad diskas būtų aukščiau nei plastikinis volas. Tai neleidžia peiliui liesti plastikinio volelio pjaunant medžiagą.

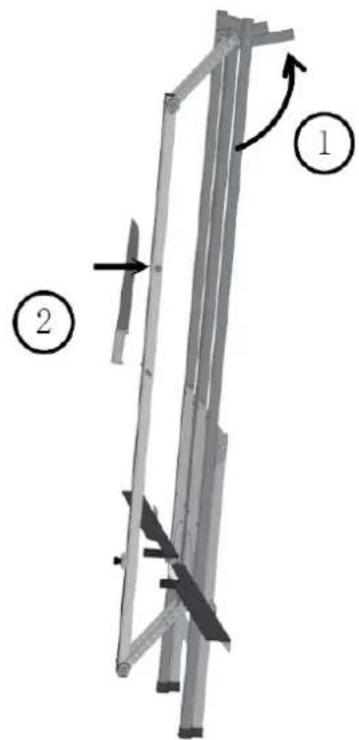

5) Kai naudojate jrenginj prie sienos, išskleiskite du kvadratinius vamzdžius ir pastatykite juos kampu, kad pritvirtintumėte jrenginj. Kai stabilus, tęskite pjovimą. Mineralinės vatos peilį galima laikyti ant preso plokštės naudojant įmontuotą magnetą.
- Formos, kurlas reikia iškirpti
| Stačiakampis |  |
| Kopėčių formos trikampis |  |
Valymas ir priežiūra
Prieš kiekvieną naudojimą patikrinkite visas veržles ir varžtus, prireikus priveržkite. Be to, patikrinkite ašmenų ar pjūklo aštrumą, nes nuobodūs įrankiai gali susižaloti. Jei aštrumas neaiškus, pakeiskite geležte arba pjūklą. Įrankį valykite sausa priemone ir nenaudokite jokių tirpiklių.

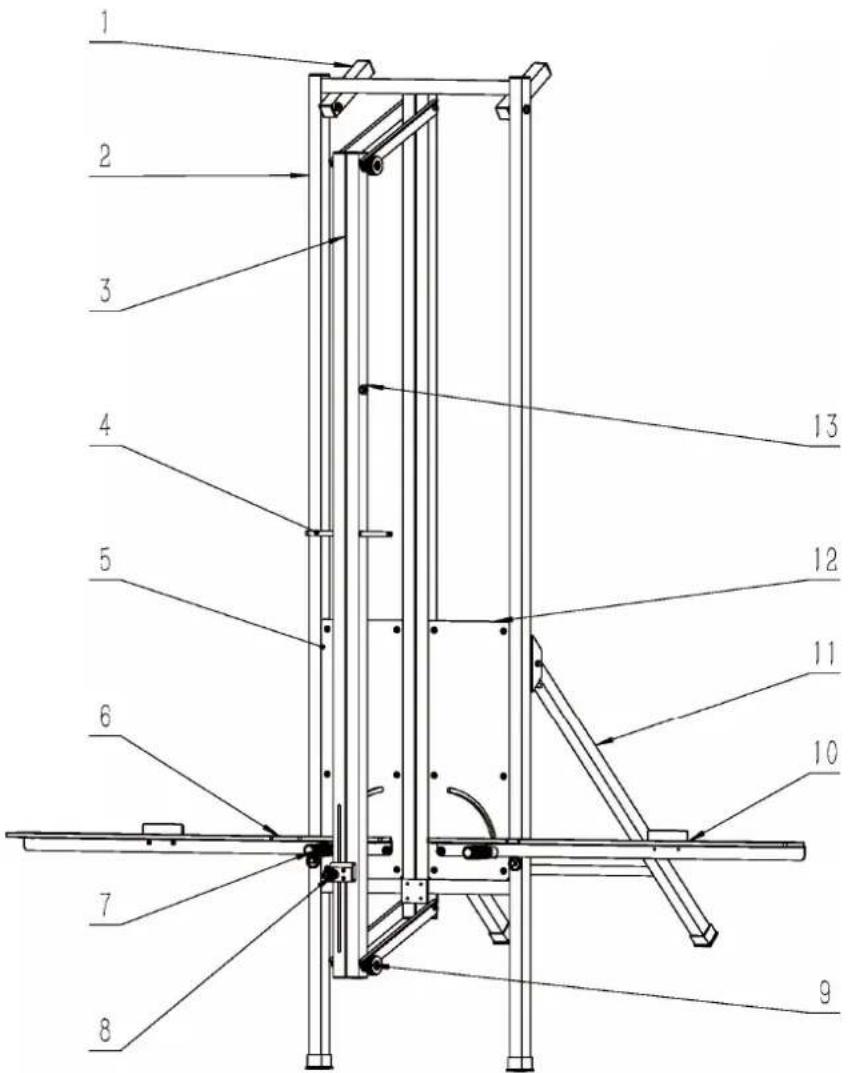

Dalių diagrama
| Dalies numeris Aprašymas | |
| 1 Prie sienos tvirtinamas atraminis stulpas | |
| 2 | Atraminis |
| 3 | Suspaudimo |
| 4 Suspaudimo strypo rankena žemyn | |
laikiklis
strypas
| 5 | Kairysis | skydelis |
| 6 | Kairiosios | liniuotės surinkimas rankena veržlė |
| 7 | Ribuota | |
| 8 | Stūmoklinio pjūklo ribojimo komponentas | |
| 9 | Reguliuojama | |
| 10 | Deš iniosios liniuotės surinkimas | |
| 11 | Nugaros petneš os strypas | |
| 12 | Deš inysis skydelis | |
| 13 | Peilių stovo magnetas |
