ISU-WOOL-7A - Pjovimo mašina MSW - Nemokama naudojimo instrukcija

Produkto tipas	Mineralinės vatos pjovimo mašina
Prekės ženklas	MSW
Modelis	ISU-WOOL-7A
Svoris	11,2 kg
Suderinamos medžiagos	Medienos plaušų plokštės, akmens vata, poliuretano putos, mineralinė vata
Rėmo medžiaga	Lengvas aliuminis
Suderinami įrankiai	Reciproklinis pjūklas, rankinis pjūklas
Naudojimo paskirtis	Tikslus izoliacinių medžiagų pjovimas
Reikalingas surinkimas	Taip – priekinės skersinės atramos, galinės atramos, kairiosios liniuotės, spaudimo plokštės montavimas
Storio reguliavimas	Spaudimo plokštė reguliuojama viršutiniu ir apatiniu varžtu
Elektrinio pjūklo ribotuvas	Reguliuojamas apsaugoti plastikinį ritinėlį
Sieninis laikiklis	Įtrauktas sieninės atramos stulpas (dalis Nr. 1)
Magnetinis peilių laikiklis	Taip – laiko peilį ant spaudimo plokštės
Pjovimo formos	Stačiakampis, trikampis kopėčių formos
Reikalinga apsauginė įranga	Uždara apranga, respiratorius, apsauginiai akiniai, apsauginės pirštinės
Patikra prieš naudojimą	Patikrinkite veržles, varžtus, ašmenų/pjūklo galandumą
Valymas	Sausa priemone, vengti tirpiklių
Išvardytų dalių skaičius	13 pagrindinių dalių
Instrukcija prieinama	Taip – nemokamai atsisiunčiama PDF formatu

Dažnai užduodami klausimai - ISU-WOOL-7A MSW

Kaip surinkti ISU-WOOL-7A mašiną?

Išimkite mašiną iš dėžės, sumontuokite priekinę skersinę atramą. Atlaisvinkite Velcro, išskleiskite galinę atramą, užkabinkite kabliuką ir priveržkite varžtus. Išskleiskite kairiąją liniuotę ir pritvirtinkite spaudimo plokštę, sureguliuodami varžtus pagal medžiagos storį.

Kokias medžiagas galiu pjauti šia mašina?

Ši mašina skirta pjauti izoliacines medžiagas, tokias kaip medienos plaušų plokštės, akmens vata, poliuretano putos ir mineralinė vata.

Kokį pjūklą naudoti su mašina?

Galite naudoti reciprokinį pjūklą arba rankinį pjūklą. Elektriniam pjūklui sureguliuokite ribotuvą, kad ašmenys neliestų plastikinio ritinėlio.

Kaip sureguliuoti spaudimo plokštę pagal medžiagos storį?

Atlaisvinkite viršutinį ir apatinį spaudimo plokštės varžtus, įdėkite medžiagą, tada leiskite plokštei suspausti medžiagą. Priveržkite varžtus, kai medžiaga fiksuota. Tarpas turi būti šiek tiek didesnis nei medžiagos storis.

Kokių saugumo priemonių turiu imtis?

Dėvėkite uždara darbo apranga, respiratorių, apsauginius akinius ir apsaugines pirštines. Mašiną gali naudoti tik kvalifikuotas personalas.

Kaip valyti ir prižiūrėti mašiną?

Prieš kiekvieną naudojimą patikrinkite visas veržles ir varžtus ir, jei reikia, priveržkite. Patikrinkite ašmenų ar pjūklo galandumą. Išvalykite įrankį sausa priemone ir venkite naudoti tirpiklius.

Ar galiu naudoti mašiną prie sienos?

Taip, išskleiskite du kvadratinius vamzdžius ir pastatykite juos kampu, kad pritvirtintumėte įrenginį prie sienos. Prieš pjaudami įsitikinkite, kad įrenginys yra stabilus.

Kur galiu atsisiųsti instrukciją?

Instrukcija nemokamai pasiekiama PDF formatu adresu notice-facile.com. Galite ją atsisiųsti tiesiogiai arba paprašyti vertimo į jūsų kalbą.

Ar mašina tiekiama su peilių laikikliu?

Taip, ant spaudimo plokštės yra integruotas magnetinis peilių laikiklis, skirtas laikyti mineralinės vatos peilį.

Koks mašinos svoris?

Mašina sveria 11,2 kg, todėl ji yra gana lengva ir lengvai perkeliama dėl aliumininio rėmo.

NAUDOJIMO INSTRUKCIJA ISU-WOOL-7A MSW

Šis vartotojo vadovas buvo išverstas jūsų patogumui naudojant mašininį vertimą. Buvo dedamos pagrįstos pastangos siekiant pateikti tikslų vertimą; tačiau joks automatinis vertimas nėra tobulas ir nėra skirtas pakeisti žmonių vertėjus. Oficialus vartotojo vadovas yra anglų kalba. Bet kokie vertime sukurti neatitikimai ar skirtumai nėra įpareigojantys ir neturi teisinės galios atitikties ar vykdymo tikslais. Jei kyla klausimų, susijusių su vartotojo vadove pateiktos informacijos tikslumu, žr. šio turinio versiją anglų kalba, kuri yra oficiali versija.

Techniniai duomenys

Parametrų aprašymas	Parametrų reikšmė
Produkto pavadinimas Mineralinės vatos pjovimo mašina
Modelis	MSW-ISU-WOOL-7A
Svoris [kg]	11.2

Aprašymas

Šis gaminys skirtas izoliacinėms medžiagoms, tokioms kaip medžio pluoštas, akmens vata ir putų poliuretano plokštės, pjaustyti. Pagamintas su lengvu aliuminio rėmu, jį galima naudoti su slankiojančiu pjūklu arba rankiniu pjūklu, kad būtų galima tiksliai pjauti šias medžiagas.

Naudotojas atsako už bet kokią żalą, atsiradusią dėl įrenginio naudojimo ne pagal paskirtį.

Operacija

Šią mašiną turėtų naudoti tik apmokytas personalas, išmanantis jos naudojimą. Patartina dévėti tinkamas apsaugines priemones, įskaitant uždarus darbo drabužius, respiratorius, apsauginius akinius ir apsaugines pirštines.

1. Operacijos žingsniai

1) Išimkite mašiną iš dėžutės ir įstatykite priekinį skersinį stovą.

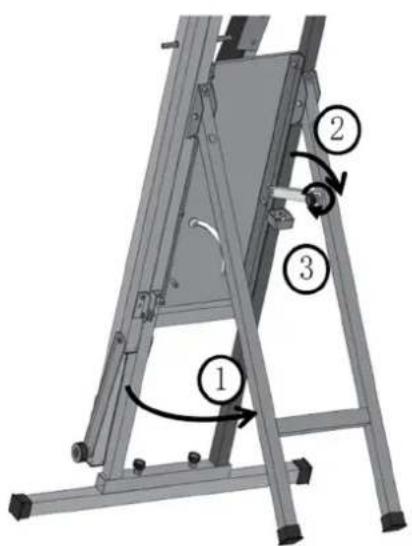

2) Atlaisvinkite Velcro, atlenkite galinj stovą. Tada pakabinkite kabliuką, priveržkite varžtus.

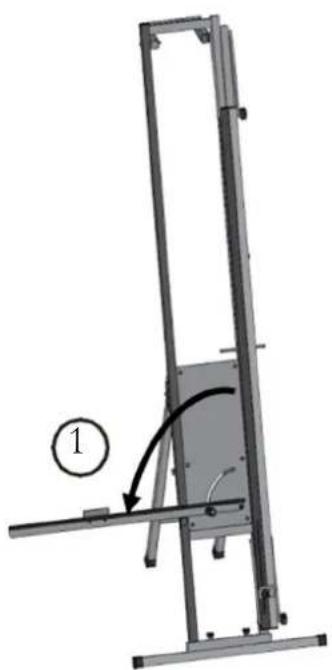

3) Išskleiskite kairę liniuotę ir pritvirtinkite presavimo plokštę, priverždami viršutinius ir apatinius varžtus, sureguliuodami juos pagal medžiagos storj. Įsitikinkite, kad tarpas tarp preso plokštės ir plokštės yra šiek tiek didesnis nei medžiagos storis.

4) Idėkite medžiagą i vietą, tada atlaisvinkite viršutinius ir apatinius preso plokštės varžtus, kad medžiaga suspaustų. Kai medžiaga bus pritvirtinta, vėl priveržkite varžtus. Tada pjaustykite medžiagą rankiniu pjūklu.

A- Ribinis blokas
5) Naudodami elektrinį pjūklą, prieš pjaudami sureguliuokite ribinio bloko padėtį, kad diskas būtų aukščiau nei plastikinis volas. Tai neleidžia peiliui liesti plastikinio volelio pjaunant medžiagą.

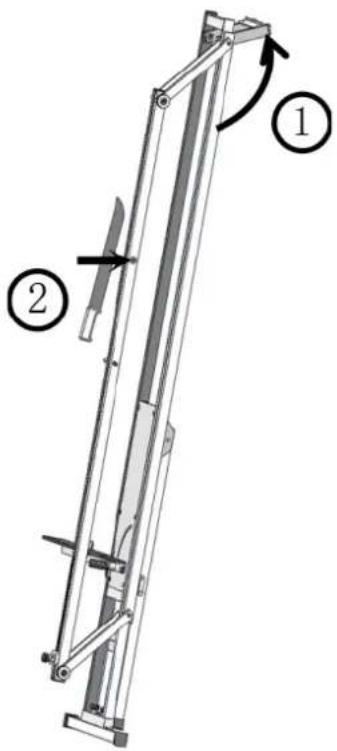

6) Kai naudojate jrenginj prie sienos, išskleiskite du kvadratinius vamzdelius ir pastatykite juos kampu, kad pritvirtintumėte jrenginj. Kai stabilus, tęskite pjovimą. Mineralinės vatos peilį galima laikyti ant preso plokštės naudojant įmontuotą magnetą.

1. Formos, kurias reikia iškirpti

Stačlakampis
Kopėčių formos trikampis

Valymas ir priežiūra

Prieš kiekvieną naudojimą patikrinkite visas veržles ir varžtus, prireikus priveržkite. Be to, patikrinkite ašmenų ar pjūklo aštrumą, nes nuobodūs įrankiai gali susižaloti. Jei aštrumas neaiškus, pakeiskite geležte arba pjūklą.

Įrankį valykite sausa priemone ir nenaudokite jokių tirpiklių.

Dalių diagrama

Dalies numeris Aprašymas
1 Prie sienos tvirtinamas atraminis stulpas
2	Atraminis
3 Suspaudimo strypas žemyn
4	Kairė žemyn nukreipta suspaudimo strypo rankena
5	Skydas
6	Liniuotės surinkimas
7	Riebaluota
8	Stūmoklinio pjūklo ribojimo komponentas
9 Priekinis atraminis skersinis
10	Reguliuojama
11 Nugaros petnešos strypas
12	Dešinė žemyn nukreipta suspaudimo strypo rankena
13	Peilių stovo magnetas

laikiklis

rankena

veržlé
