ISU-WOOL-7A - Kuttemaskin MSW - Gratis bruksanvisning og manual

Produkttype	Maskin for skjæring av mineralull
Merke	MSW
Modell	ISU-WOOL-7A
Vekt	11,2 kg
Kompatible materialer	Trefiberplater, steinull, polyuretanskum, mineralull
Rammemateriale	Lett aluminium
Kompatible verktøy	Stikksag, håndsag
Tiltenkt bruk	Presis kutting av isolasjonsmaterialer
Montering nødvendig	Ja – installasjon av fremre tverrstøtte, bakre støtte, venstre linjal, presseplate
Tykkelsesjustering	Presseplate justerbar med øvre og nedre skruer
Grenseblokk for elektrisk sag	Justerbar for å beskytte plastrullen
Veggstøtte	Veggstøttestolpe inkludert (del nr. 1)
Magnetisk knivholder	Ja – holder kniven på presseplaten
Kuttformer	Rektangel, trekant i stigeform
Nødvendig verneutstyr	Lukkede klær, åndedrettsvern, vernebriller, vernehansker
Inspeksjon før bruk	Kontroller muttere, bolter, blad-/sagskjær
Rengjøring	Med et tørt produkt, unngå løsemidler
Antall oppførte deler	13 hoveddeler
Bruksanvisning tilgjengelig	Ja – gratis nedlastbar som PDF

Ofte stilte spørsmål - ISU-WOOL-7A MSW

Hvordan montere maskinen ISU-WOOL-7A?

Ta maskinen ut av esken, installer den fremre tverrstøtten. Løsne borrelåsen, brett ut bakre støtte, hekt kroken og stram skruene. Brett ut venstre linjal og fest presseplaten ved å justere skruene etter materialets tykkelse.

Hvilke materialer kan jeg kutte med denne maskinen?

Denne maskinen er designet for å kutte isolasjonsmaterialer som trefiberplater, steinull, polyuretanskum og mineralull.

Hvilken type sag skal jeg bruke med maskinen?

Du kan bruke en stikksag eller en håndsag. For elektrisk sag, juster grenseblokken for å hindre at bladet berører plastrullen.

Hvordan justere presseplaten for materialtykkelse?

Løsne de øvre og nedre skruene på presseplaten, legg materialet, la deretter platen komprimere materialet. Stram skruene når materialet er festet. Mellomrommet skal være litt større enn materialets tykkelse.

Hvilke sikkerhetstiltak må jeg ta?

Bruk lukkede arbeidsklær, åndedrettsvern, vernebriller og vernehansker. Maskinen skal kun brukes av kvalifisert personell.

Hvordan rengjøre og vedlikeholde maskinen?

Før hver bruk, inspiser alle muttere og bolter og stram dem om nødvendig. Sjekk skjæret på bladet eller sagen. Rengjør verktøyet med et tørt produkt og unngå å bruke løsemidler.

Kan jeg bruke maskinen mot en vegg?

Ja, brett ut de to firkantrørene og plasser dem i vinkel for å feste enheten til veggen. Sørg for at enheten er stabil før du kutter.

Hvor kan jeg laste ned bruksanvisningen?

Bruksanvisningen er gratis tilgjengelig som PDF på notice-facile.com. Du kan laste den ned direkte eller be om en oversettelse til ditt språk.

Leveres maskinen med en knivholder?

Ja, en magnetisk knivholder er integrert på presseplaten for å holde mineralullkniven.

Hva er vekten på maskinen?

Maskinen veier 11,2 kg, noe som gjør den relativt lett og enkel å flytte takket være aluminiumsrammen.

BRUKSANVISNING ISU-WOOL-7A MSW

Rengøring og vedligeholdelse

Denne bruksanvisningen er oversatt ved hjelp av maskinoversettelse. Det er gjort rimelige anstrengelser for å gi en nøyaktig oversettelse, men ingen automatisk oversettelse er perfekt, og det er heller ikke meningen at den skal erstatte menneskelige oversettere. Den offisielle bruksanvisningen er den engelske versjonen. Eventuelle uoverensstemmelser eller forskjeller i oversettelsen er ikke bindende og har ingen juridisk virkning med hensyn til overholdelse eller håndhevelse. Hvis det oppstår spørsmål knyttet til nøyaktigheten av informasjonen i brukerhåndboken, henvises det til den engelske versjonen av innholdet, som er den offisielle versjonen.

Tekniske data

Beskrivelse av parameter Parameterverdi
Produktnavn	Mineralullskjæremaskin
Modell	MSW-ISU-WOOL-7A
Vekt [kg] 11.2

Beskrivelse

Dette produktet er designet for å kutte isolasjonsmaterialer som trefiber, steinull og skumpolyuretanplater. Bygget med en lett aluminiumsramme, kan den brukes med en frem- og tilbakegående sag eller håndsag for nøyaktig kutting av disse materialene.

Brukeren er ansvarlig for skader som oppstår som fölge av utilsiktet bruk av apparatet.

Bruk

Denne maskinen skal kun betjenes av opplært personell som har kunnskap om bruken. Det anbefales å bruke riktig verneutstyr, inkludert lukkede arbeidsklær, åndedrettsvern, vernebriller og vernehansker.

1. Driftstrinn

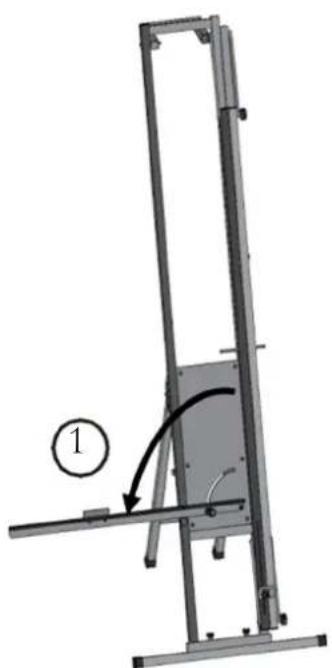

2) Løsne borrelåsen, brett ut stativet bak. Heng deretter kroken, stram skruene.

3) Brett ut venstre linjal og fest pressplaten ved å stramme de øvre og nedre skruene, og juster dem basert på materialets tykkelse. Sørg for at gapet mellom presseplaten og platen er litt større enn tykkelsen på materialet.

4) Plasser materialet på plass, løsne deretter de øvre og nedre skruene på pressplaten, slik at den kan komprimere materialet. Når materialet er festet, stram skruene igjen. Deretter å kutte materialet med en håndsag.

A- Begrens blokk
5) Når du bruker den elektriske sagen, juster posisjonen til grenseblokken før du skjærer for å sikre at bladet er plassert høyere enn plastrullen. Dette forhindrer at bladet berører plastrullen når du skjærer gjennom materialet.

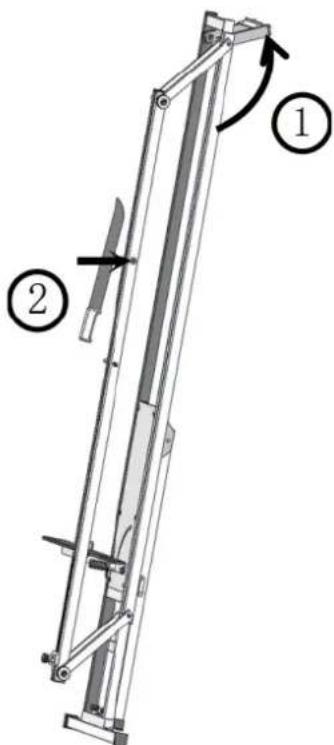

6) Når du bruker enheten mot en vegg, brett ut de to firkantede rørene og plasser dem i en vinkel for å sikre enheten. Når den er stabil, fortsett med kuttingen. Mineralullkniven kan holdes på plass på presseplaten ved hjelp av den innebygde magneten.

1. Former som skal kuttes

Rektangel
Stigeformet trekant

Rengjøring og vedlikehold

Før hver bruk, inspiser alle muttere og bolter, stram dem etter behov. Sjekk i tillegg skarpheten til bladet eller sagen, da sløvt verktøy kan føre til skade. Hvis skarpheten er usikker, bytt bladet eller sagen.

Rengjør verktøyet med et tørt medium og unngå bruk av løsemidler.

Delediagram

Artikkelnummer	Beskrivelse
1	Veggmontert
2	Støttebrakett
3	Nedadgående
4	Venstre nedadgående
5	Panel
6	Linjal
7	Ribbet
8	Begrensningskomponent for
9 Front støtte tverrstang
10	Justerbar
11	Bakre
12 Høyre nedadgående kompresjonsstanghåndtak
13	Knivstativmagnet

støttestolpe

trykkstang

kompresjonss

montering

håndtak

frem- og tilbakegå

mutter

støttestang
