ISU-WOOL-7A - Maszyna tnąca MSW - Bezpłatna instrukcja obsługi

Typ produktu	Maszyna do cięcia wełny mineralnej
Marka	MSW
Model	ISU-WOOL-7A
Waga	11,2 kg
Kompatybilne materiały	Płyty pilśniowe, wełna skalna, pianka poliuretanowa, wełna mineralna
Materiał ramy	Lekkie aluminium
Kompatybilne narzędzia	Piła szablasta, piła ręczna
Przeznaczenie	Precyzyjne cięcie materiałów izolacyjnych
Wymagany montaż	Tak – montaż przedniej podpory poprzecznej, tylnego wspornika, lewej linijki, płyty dociskowej
Regulacja grubości	Płyta dociskowa regulowana za pomocą górnej i dolnej śruby
Blok ograniczający do piły elektrycznej	Regulowany w celu ochrony plastikowego wałka
Wspornik ścienny	Uwzględniony słupek wspornika ściennego (część nr 1)
Magnetyczny uchwyt na nóż	Tak – utrzymuje nóż na płycie dociskowej
Kształty cięcia	Prostokąt, trójkąt w kształcie drabiny
Wymagany sprzęt ochronny	Odzież robocza zakryta, respirator, okulary ochronne, rękawice ochronne
Inspekcja przed użyciem	Sprawdź nakrętki, śruby, ostrze piły/noża
Czyszczenie	Suchym produktem, unikać rozpuszczalników
Liczba wymienionych części	13 głównych części
Instrukcja dostępna	Tak – bezpłatny do pobrania w formacie PDF

Często zadawane pytania - ISU-WOOL-7A MSW

Jak zmontować maszynę ISU-WOOL-7A?

Wyjmij maszynę z kartonu, zamontuj przednią podporę poprzeczną. Poluzuj rzep, rozłóż tylny wspornik, zaczep hak i dokręć śruby. Rozłóż lewą linijkę i przymocuj płytę dociskową, regulując śruby zgodnie z grubością materiału.

Jakie materiały mogę ciąć tą maszyną?

Ta maszyna jest przeznaczona do cięcia materiałów izolacyjnych, takich jak płyty pilśniowe, wełna skalna, pianka poliuretanowa i wełna mineralna.

Jakiego typu piły używać z maszyną?

Możesz użyć piły szablastej lub piły ręcznej. W przypadku piły elektrycznej wyreguluj blok ograniczający, aby ostrze nie dotykało plastikowego wałka.

Jak wyregulować płytę dociskową do grubości materiału?

Poluzuj górną i dolną śrubę płyty dociskowej, umieść materiał, a następnie pozwól płycie docisnąć materiał. Dokręć śruby po zamocowaniu materiału. Szczelina powinna być nieco większa niż grubość materiału.

Jakich środków ostrożności powinienem przestrzegać?

Noś odzież roboczą zakrytą, respirator, okulary ochronne i rękawice ochronne. Maszyna może być używana tylko przez wykwalifikowany personel.

Jak czyścić i konserwować maszynę?

Przed każdym użyciem sprawdź wszystkie nakrętki i śruby i dokręć je w razie potrzeby. Sprawdź ostrość ostrza piły/noża. Czyść narzędzie suchym produktem, unikaj używania rozpuszczalników.

Czy mogę używać maszyny przy ścianie?

Tak, rozłóż dwie kwadratowe rurki i ustaw je pod kątem, aby przymocować urządzenie do ściany. Upewnij się, że urządzenie jest stabilne przed cięciem.

Gdzie mogę pobrać instrukcję?

Instrukcja jest dostępna bezpłatnie w formacie PDF na stronie notice-facile.com. Możesz ją pobrać bezpośrednio lub poprosić o tłumaczenie na swój język.

Czy maszyna jest dostarczana z uchwytem na nóż?

Tak, na płycie dociskowej znajduje się magnetyczny uchwyt na nóż do utrzymywania noża do wełny mineralnej.

Jaka jest waga maszyny?

Maszyna waży 11,2 kg, co czyni ją stosunkowo lekką i łatwą do przenoszenia dzięki aluminiowej ramie.

INSTRUKCJA OBSŁUGI ISU-WOOL-7A MSW

Niniejsza instrukcja obsługi została przetłumaczona dla Twojej wygody za pomocą tłumaczenia maszynowego. Dołożono wszelkich starań, aby zapewnić dokładne tłumaczenie. Należy jednak pamiętać, że żadne tłumaczenie automatyczne nie jest doskonałe i nie ma na celu zastąpienia tłumaczy-ludzi. Oficjalną instrukcją obsługi jest wersja angielska. Wszelkie rozbieżności lub różnice powstałe w tłumaczeniu nie są wiążące i nie mają skutków prawnych dla celów zgodności lub egzekwowania przepisów. W razie jakichkolwiek pytań co do dokładności informacji zawartych w Instrukcji obsługi prosimy zapoznać się z wersją angielską tej instrukcji, która jest wersją oficjalną.

Dane techniczne

Opis parametru	Wartość parametru
Nazwa produktu	Maszyna do cięcia wełny mineralnej
Model	MSW-ISU-WOOL-7A
Cieżar [kg]	11.2

Opis urządzenia

Produkt ten jest przeznaczony do cięcia materiałów izolacyjnych takich jak płyty z włókna drzewnego, wełna mineralna i płyty piankowo-poliuretanowe. Urządzenie posiada lekką aluminiową ramę i można go używać z piłą szablastą lub piłą ręczną, co umożliwia precyzyjne cięcie tych materiałów.

Użytkownik ponosi odpowiedzialność za wszelkie szkody powstałe na skutek niewłaściwego użycia urządzenia.

Praca z urządzeniem

Urządzenie powinno być obsługiwane wyłącznie przez przeszkolony personel, który posiada wiedzę na temat jego użytkowania. Zaleca się noszenie odpowiedniego sprzętu ochronnego, obejmującego zamknięte ubranie robocze, maski oddechowe, okulary ochronne i rękawice ochronne.

1. Et apy operacji

1) Wyjmij maszynę z kartonu i zamontuj przednią podpórkę poprzeczną.

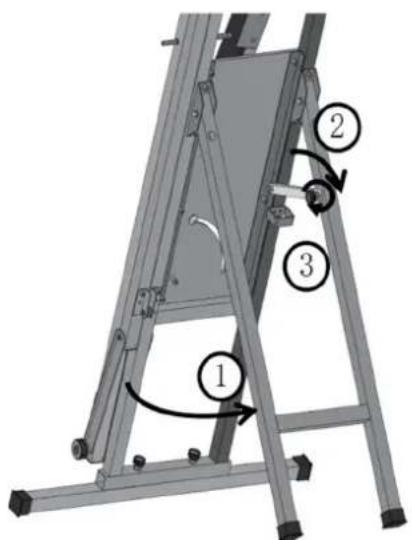

2) Poluzuj rzep, rozłoż tylną podstawkę. Następnie zawieś hak, dokręć śruby.

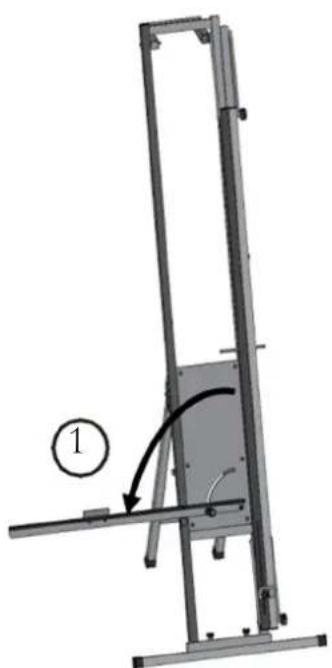

3) Rozłoż lewą linijkę i zabezpiecz płytę dociskową, dokręcając górną i dolną śrubę, regulując je na podstawie grubości materiału. Upewnij się, że szczelina między płytą dociskową a płytą jest nieznacznie większa od grubości materiału.

4) Umieść materiał na miejscu, a następnie poluzuj górną i dolną śrubę płyty dociskowej, umożliwiając jej ściśnięcie materiału. Po zabezpieczeniu materiału należy ponownie dokręcić śruby. Następnie należy przeciąć materiał piłą ręczną.

A- Ogranicznik
5) W przypadku używania piły elektrycznej przed cięciem należy ustawić położenie bloku ograniczającego, aby mieć pewność, że ostrze znajduje się wyżej niż rolka plastikowa. Zapobiega to dotykaniu plastikowego wałka przez ostrze podczas przecinania materiału.

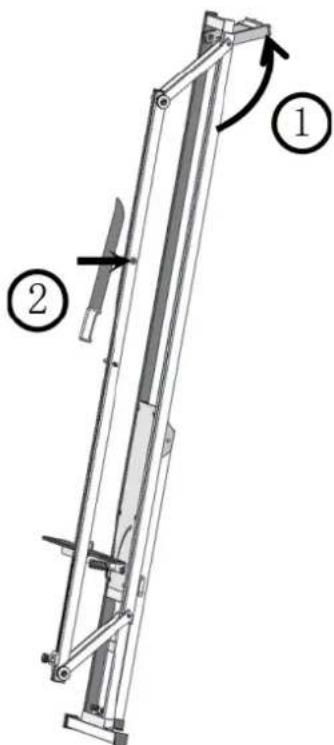

6) W przypadku ustawiania urządzenia przy ścianie należy rozłożyć dwie kwadratowe rury i ustawić je pod kątem, aby zabezpieczyć urządzenie. Po ustabilizowaniu się stanu można przystąpić do cięcia. Nóż do wełny mineralnej można przytrzymać na płycie dociskowej za pomocą wbudowanego magnesu.

1. Kształty do wycięcia

Prostokąt
Trójkąt w kształcie drabiny

Czyszczenie i konserwacja

Przed każdym użyciem należy sprawdzić wszystkie nakrętki i śruby, dokręcając je w razie potrzeby. Sprawdź również ostrość ostrza lub piły, gdyż tępe narzędzia mogą spowodować obrażenia. W razie wątpliwości co do ostrości należy wymienić ostrze lub piłę.

Narzędzie należy czyścić suchą szmatką i unikać stosowania rozpuszczalników.

Schemat części

Numer części	Opis urządzenia
1	Słupek podporowy montowany na ścianie
2	Wspornik
3	Pręt kompresji w dół
4	Lewy uchwyt pręta kompresyjnego skierowany w dół
5	Deska
6	Montaż linijki
7	Uchwyt
8	Komponent ograniczający piłę szablastą
9 Przednia poprzeczka podporowa
10	Nakrętka regulowana
11	Pręt usztywniający plecy
12	Prawy uchwyt pręta kompresyjnego skierowany w dół
13 Magnes na stojak na noże

żebrowany

Produkty elektryczne i elektroniczne po zakończeniu okresu eksploatacji wymagają segregacji i oddania ich do wyznaczonego punktu odbioru. Nie wolno wyrzucać produktów elektrycznych razem z odpadami gospodarstwa domowego. Zgodnie z dyrektywą WEEE 2012/19/UE obowiązującą w Unii Europejskiej, urządzenia elektryczne i elektroniczne wymagają segregacji i utylizacji w wyznaczonych miejscach. Dbając o prawidłową utylizację, przyczyniasz się do ochrony zasobów naturalnych i zmniejszasz negatywny wpływ oddziaływania na środowisko, człowieka i otoczenie. Zgodnie z krajowym prawodawstwem, nieprawidłowe usuwanie odpadów elektrycznych i elektronicznych może być karane!

ul. Nowy Kisielin – Innowacyjna 766-002 Zielona Góra | Poland, EU

e-mail: [e-mail]
