Termék típusa	Ásványgyapot vágógép
Márka	MSW
Modell	ISU-WOOL-7A
Súly	11,2 kg
Kompatibilis anyagok	Faforgácslapok, kőzetgyapot, poliuretán hab, ásványgyapot
Keret anyaga	Könnyű alumínium
Kompatibilis szerszámok	Alternatív fűrész, kézi fűrész
Rendeltetés	Szigetelőanyagok precíz vágása
Összeszerelés szükséges	Igen – az első keresztláb, hátsó támasz, bal oldali vonalzó, préslemez felszerelése
Vastagság beállítása	Préslemez állítható felső és alsó csavarokkal
Határolóblokk elektromos fűrészhez	Állítható a műanyag görgő védelme érdekében
Fali tartó	Fali tartóoszlop mellékelve (1. számú alkatrész)
Mágneses késtartó	Igen – a kést a préslemezen tartja
Vágási formák	Téglalap, lépték alakú háromszög
Szükséges védőfelszerelés	Zárt ruházat, légzésvédő, védőszemüveg, védőkesztyű
Használat előtti ellenőrzés	Ellenőrizze az anyákat, csavarokat, a penge/fűrész élességét
Tisztítás	Száraz termékkel, kerülje az oldószereket
Felsorolt alkatrészek száma	13 fő alkatrész
Használati utasítás elérhető	Igen – ingyenesen letölthető PDF formátumban

Gyakran ismételt kérdések - ISU-WOOL-7A MSW

Hogyan szereljem össze az ISU-WOOL-7A gépet?

Vegye ki a gépet a dobozból, szerelje fel az első keresztlábat. Lazítsa meg a tépőzárat, hajtsa ki a hátsó tartót, akassza be a kampót és húzza meg a csavarokat. Hajtsa ki a bal oldali vonalzót és rögzítse a préslemezt, a csavarokat az anyag vastagságához igazítva.

Milyen anyagokat vághatok ezzel a géppel?

Ez a gép szigetelőanyagok, például faforgácslapok, kőzetgyapot, poliuretán hab és ásványgyapot vágására készült.

Milyen típusú fűrészt használjak a géphez?

Használhat alternatív fűrészt vagy kézi fűrészt. Elektromos fűrész esetén állítsa be a határolóblokkot, hogy a penge ne érintse a műanyag görgőt.

Hogyan állítsam be a préslemezt az anyag vastagságához?

Lazítsa meg a préslemez felső és alsó csavarjait, helyezze be az anyagot, majd hagyja, hogy a lemez összenyomja az anyagot. Húzza meg a csavarokat, miután az anyag rögzült. A résnek kissé nagyobbnak kell lennie, mint az anyag vastagsága.

Milyen biztonsági óvintézkedéseket kell tennem?

Viseljen zárt munkaruhát, légzésvédőt, védőszemüveget és védőkesztyűt. A gépet csak képzett személyzet használhatja.

Hogyan tisztítsam és karbantartsam a gépet?

Minden használat előtt ellenőrizze az összes anyát és csavart, és húzza meg őket, ha szükséges. Ellenőrizze a penge vagy fűrész élességét. Tisztítsa a szerszámot száraz termékkel, és kerülje az oldószerek használatát.

Használhatom a gépet fal mellett?

Igen, hajtsa ki a két négyzet alakú csövet, és állítsa őket szögbe, hogy a készüléket a falhoz rögzítse. Győződjön meg arról, hogy a készülék stabil, mielőtt vág.

Hol tölthetem le a használati utasítást?

A használati utasítás ingyenesen elérhető PDF formátumban a notice-facile.com oldalon. Közvetlenül letöltheti vagy kérheti a fordítását az Ön nyelvére.

A gép késtartóval érkezik?

Igen, egy mágneses késtartó van integrálva a préslemezbe az ásványgyapot kés rögzítéséhez.

Mennyi a gép súlya?

A gép súlya 11,2 kg, ami viszonylag könnyűvé teszi, és könnyen mozgatható alumíniumvázának köszönhetően.

HASZNÁLATI ÚTMUTATÓ ISU-WOOL-7A MSW

Kérjük, vegye figyelembe, hogy ez a használati útmutató gépi fordítással készült. Arra törekszünk, hogy a fordítások a lehető legpontosabbak legyenek, azonban egyetlen gépi fordítás sem tökéletes, és nem is célja, hogy helyettesítse az emberi fordítást. A hivatalos használati útmutató az angol nyelvű változat. A fordításban keletkezett eltérések vagy különbségek nem kötelező érvényűek, és nincs jogi hatásuk a megfelelőség vagy a végrehajtás szempontjából. Ha bármilyen kérdés merül fel a használati útmutatóban szereplő információk pontosságával kapcsolatban, kérjük, hivatkozzon ezen tartalmak angol nyelvű változatára, amely a hivatalos változat.

Műszaki adatok

Paraméter leírása Paraméter értéke
Precíziós mérleg Ásványi gyapjú vágógép
Modell	MSW-ISU-WOOL-7A
Súly [kg]	11.2

A készülék leírása

Ezt a terméket olyan szigetelőanyagok vágására tervezték, mint például a farost, közetgyapot és habosított poliuretán lapok. Könnyű alumínium vázzal épült, és ezeknek az anyagoknak a precíz vágásához dugó- vagy kézifűrésszel használható.

A felhasználó felel a készülék nem rendeltetésszerű használatából eredő károkért.

Tevékenység

Ezt a gépet csak képzett, a használatához szükséges ismeretekkel rendelkező személyzet kezelheti. Javasolt a megfelelő védőfelszerelés viselése, beleértve a zárt munkaruházatot, a légzésvédő készüléket, a védőszemüveget és a védőkesztyűt.

1. Műveleti lépések

1) Vegye ki a gépet a dobozból, és szerelje fel az első keresztállványt.

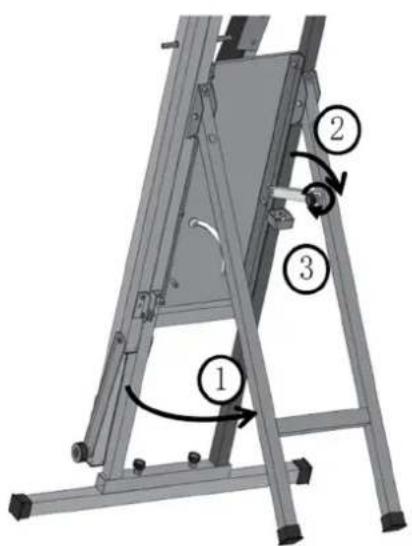

2) Lazítsa meg a tépőzárat, hajtsa ki a hátsó állványt. Ezután akassza fel a kampót, húzza meg a csavarokat.

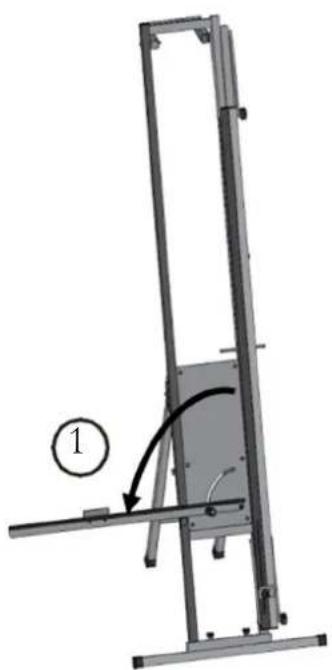

3) Hajtsa ki a bal oldali vonalzót, és rögzítse a préslapot a felső és alsó csavarok meghúzásával, az anyag vastagságának megfelelően beállítva azokat. Ügyeljen arra, hogy a préslemez és a tábla közötti rés valamivel nagyobb legyen, mint az anyag vastagsága.

4) Helyezze az anyagot a helyére, majd lazítsa meg a préslap felső és alsó csavarjait, és engedje, hogy az anyagot összenyomja. Miután az anyag rögzült, húzza meg ismét a csavarokat. Ezután az anyagot kézifűrésszel vágja le.

5) Elektromos fűrész használata esetén vágás előtt állítsa be a végállásblokk helyzetét, hogy a penge a műanyag görgőnél magasabban helyezkedjen el. Ez megakadályozza, hogy a penge az anyag átvágásakor hozzáérjen a műanyag hengerhez.

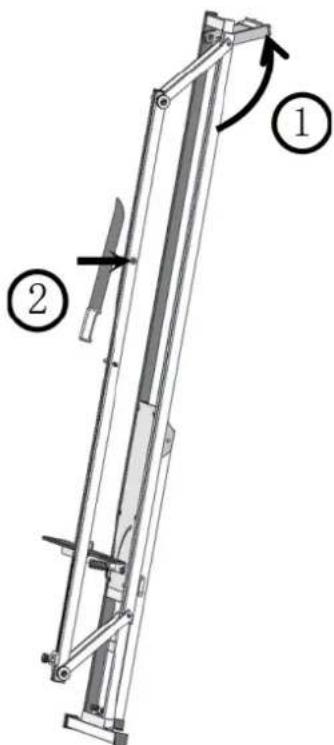

6) Ha a készüléket a fal mellett működteti, hajtsa ki a két négyszögletes csövet, és helyezze őket ferdén a készülék rögzítéséhez. Ha stabil, folytassa a vágást. Az ásványgyapot kést a beépített mágnes segítségével lehet a préslapon tartani.

2. Vágandó formák

Téglalap alakú
Létr alakú háromszög

Tisztítás és karbantartás

Minden használat előtt ellenőrizze az összes anyát és csavart, és szükség szerint húzza meg őket. Ezenkívül ellenőrizze a penge vagy a fűrész élességét, mivel a tompa szerszámok sérülésekhez vezethetnek. Ha az élesség bizonytalan, cserélje ki a pengét vagy a fűrészt.

Tisztítsa a szerszámot száraz közeggel, és kerülje az oldószerek használatát.

Alkatrész diagram

Alkatrész száma A készülék leírása
1 Falra szerelt tartóoszlop
2	Tartókonzol
3 Lefelé irányuló tömörítő rúd
4 Balra lefelé irányuló tömörítő rúd fogantyú
5	Deszka
6	Vonalzók
7	Bordázott
8	Dugattyús fűrész korlátozó alkatrész
9	Első tartó keresztrúd
10	Állítható
11	Hátsó
12 Jobbra lefelé irányuló tömörítő rúd fogantyú
13	Késtartó
