ISU-WOOL-7A - Schneidemaschine MSW - Kostenlose Bedienungsanleitung

Produkttyp	Mineralwolle-Schneidemaschine
Marke	MSW
Modell	ISU-WOOL-7A
Gewicht	11,2 kg
Kompatible Materialien	Holzfaserplatten, Steinwolle, Polyurethanschaum, Mineralwolle
Rahmenmaterial	Leichtes Aluminium
Kompatible Werkzeuge	Tauchsäge, Handsäge
Verwendungszweck	Präzises Schneiden von Dämmstoffen
Montage erforderlich	Ja – Montage des vorderen Querständers, der hinteren Stütze, des linken Lineals und der Pressplatte
Dickeneinstellung	Pressplatte über obere und untere Schrauben einstellbar
Anschlagblock für Elektrosäge	Einstellbar zum Schutz der Kunststoffwalze
Wandhalterung	Wandstützpfosten im Lieferumfang enthalten (Teil Nr. 1)
Magnetischer Messerhalter	Ja – hält das Messer an der Pressplatte
Schnittformen	Rechteck, Dreieck in Leiterform
Erforderliche Schutzausrüstung	Geschlossene Kleidung, Atemschutzmaske, Schutzbrille, Schutzhandschuhe
Inspektion vor Gebrauch	Muttern, Schrauben, Schärfe des Messers/Sägeblatts prüfen
Reinigung	Mit einem trockenen Mittel, Lösungsmittel vermeiden
Anzahl der aufgeführten Teile	13 Hauptteile
Anleitung verfügbar	Ja – kostenlos als PDF herunterladbar

Häufig gestellte Fragen - ISU-WOOL-7A MSW

Wie montiere ich die Maschine ISU-WOOL-7A?

Nehmen Sie die Maschine aus dem Karton, montieren Sie den vorderen Querständer. Lösen Sie das Klettband, klappen Sie die hintere Stütze aus, haken Sie den Haken ein und ziehen Sie die Schrauben fest. Klappen Sie das linke Lineal aus und befestigen Sie die Pressplatte, indem Sie die Schrauben entsprechend der Materialdicke einstellen.

Welche Materialien kann ich mit dieser Maschine schneiden?

Diese Maschine ist zum Schneiden von Dämmstoffen wie Holzfaserplatten, Steinwolle, Polyurethanschaum und Mineralwolle ausgelegt.

Welche Säge sollte ich mit der Maschine verwenden?

Sie können eine Tauchsäge oder eine Handsäge verwenden. Stellen Sie bei der Elektrosäge den Anschlagblock ein, um zu verhindern, dass das Sägeblatt die Kunststoffwalze berührt.

Wie stelle ich die Pressplatte für die Materialdicke ein?

Lösen Sie die oberen und unteren Schrauben der Pressplatte, legen Sie das Material ein, lassen Sie die Platte das Material zusammendrücken. Ziehen Sie die Schrauben fest, sobald das Material fixiert ist. Der Spalt sollte etwas größer als die Materialdicke sein.

Welche Sicherheitsvorkehrungen muss ich treffen?

Tragen Sie geschlossene Arbeitskleidung, eine Atemschutzmaske, eine Schutzbrille und Schutzhandschuhe. Die Maschine darf nur von qualifiziertem Personal verwendet werden.

Wie reinige und warte ich die Maschine?

Überprüfen Sie vor jedem Gebrauch alle Muttern und Schrauben und ziehen Sie sie bei Bedarf nach. Prüfen Sie die Schärfe des Messers oder Sägeblatts. Reinigen Sie das Werkzeug mit einem trockenen Mittel und vermeiden Sie die Verwendung von Lösungsmitteln.

Kann ich die Maschine an einer Wand verwenden?

Ja, klappen Sie die beiden Vierkantrohre aus und positionieren Sie sie schräg, um das Gerät an der Wand zu befestigen. Stellen Sie sicher, dass das Gerät vor dem Schneiden stabil steht.

Wo kann ich die Anleitung herunterladen?

Die Anleitung ist kostenlos als PDF auf notice-facile.com erhältlich. Sie können sie direkt herunterladen oder eine Übersetzung in Ihre Sprache anfordern.

Wird die Maschine mit einem Messerhalter geliefert?

Ja, ein magnetischer Messerhalter ist in die Pressplatte integriert, um das Messer für Mineralwolle zu halten.

Wie schwer ist die Maschine?

Die Maschine wiegt 11,2 kg, was sie relativ leicht und dank des Aluminiumrahmens einfach zu transportieren macht.

BEDIENUNGSANLEITUNG ISU-WOOL-7A MSW

Diese Bedienungsanleitung wurde für Sie maschinell übersetzt. Wir arbeiten kontinuierlich daran, eine akkurate Übersetzung zu liefern. Allerdings ist keine maschinelle Übersetzung perfekt. Die offizielle Bedienungsanleitung ist die englische Version. Etwaige Abweichungen oder Unterschiede in der Übersetzung sind weder bindend noch haben sie eine rechtliche Wirkung für die Einhaltung oder Durchsetzung von Vorschriften. Sollten Fragen zur Genauigkeit der Informationen in der Bedienungsanleitung aufkommen, beziehen Sie sich bitte auf die englische Version dieser Inhalte. Sie ist die offizielle Version.

Technische Daten

Beschreibung des Parameters Parameterwert
Produktname	Mineralwolle-Schneidemaschine
Modell	MSW-ISU-WOOL-7A
Gewicht [kg]	11.2

Beschreibung des Geräts

Dieses Produkt ist für das Schneiden von Dämmstoffen wie Holzfasern, Steinwolle und Polyurethanschaumplatten konzipiert. Der leichte Aluminiumrahmen kann mit einer Säbelsäge oder einer Handsäge verwendet werden, um diese Materialien präzise zu schneiden.

Der Benutzer haftet für alle Schäden, die durch eine nicht bestimmungsgemäße Verwendung des Geräts entstehen.

Tätigkeit

Dieses Gerät sollte nur von geschultem Personal bedient werden, das sich mit seiner Verwendung auskennt. Es wird empfohlen, geeignete Schutzausrüstung zu tragen, einschließlich geschlossener Arbeitskleidung, Atemschutzmasken, Schutzbrillen und Schutzhandschuhe.

1. Arbeitsschritte

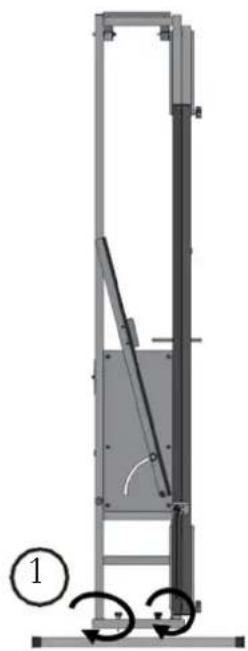

1) Nehmen Sie die Maschine aus dem Karton und montieren Sie den vorderen Querständer.

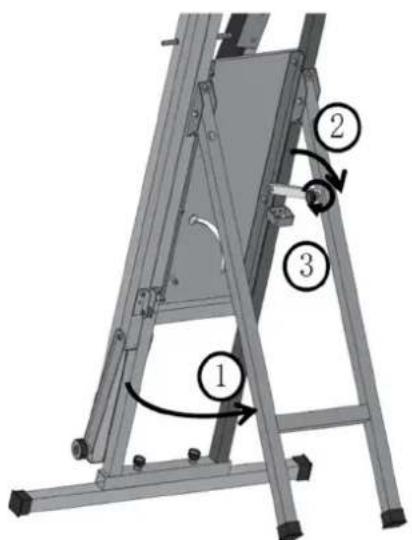

2) Lösen Sie den Klettverschluss, klappen Sie den hinteren Ständer auf. Dann den Haken einhängen und die Schrauben festziehen.

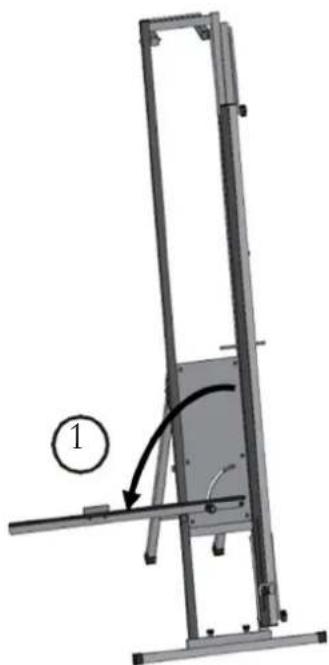

3) Klappen Sie das linke Lineal aus und befestigen Sie die Pressplatte, indem Sie die oberen und unteren Schrauben anziehen und je nach Materialstärke einstellen. Achten Sie darauf, dass der Abstand zwischen der Pressplatte und der Platte etwas größer ist als die Dicke des Materials.

4) Legen Sie das Material in die richtige Position und lösen Sie die obere und untere Schraube der Pressplatte, damit das Material zusammengedrückt werden kann. Sobald das Material befestigt ist, ziehen Sie die Schrauben wieder an. Dann wird das Material mit einer Handsäge zugeschnitten.

A- Block begrenzen
5) Wenn Sie die elektrische Säge verwenden, stellen Sie die Position des Anschlagblocks vor dem Schneiden ein, um sicherzustellen, dass das Blatt höher als die Kunststoffrolle positioniert ist. Dadurch wird verhindert, dass die Klinge beim Schneiden des Materials die Kunststoffrolle berührt.

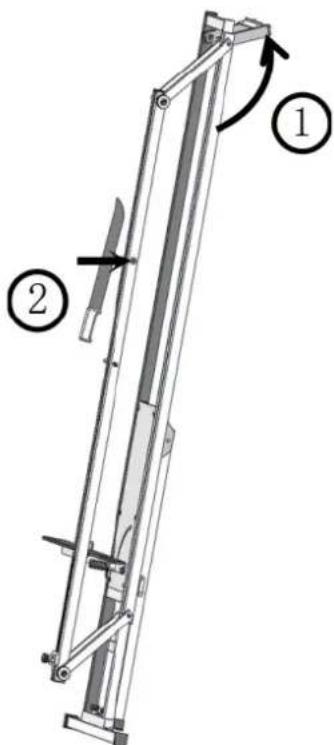

6) Wenn Sie das Gerät an einer Wand betreiben, klappen Sie die beiden Vierkantrohre aus und stellen Sie sie schräg, um das Gerät zu sichern. Sobald sie stabil sind, können Sie mit dem Schneiden fortfahren. Das Mineralwollmesser kann mit dem eingebauten Magneten auf der Pressplatte fixiert werden.

1. Zu schneidende Formen

Rechteck
Leiterförmiges Dreieck

Reinigung und Wartung

Überprüfen Sie vor jedem Gebrauch alle Schrauben und Muttern und ziehen Sie sie bei Bedarf nach. Überprüfen Sie außerdem die Schärfe des Blattes oder der Säge, da stumpfe Werkzeuge zu Verletzungen führen können. Wenn die Schärfe unsicher ist, ersetzen Sie das Blatt oder die Säge.

Reinigen Sie das Werkzeug mit einem trockenen Medium und verwenden Sie keine Lösungsmittel.

Teileplan

Nummer des Teils Beschreibung des Geräts
1	Wandmontierter
2	Halterung
3	Druckstab
4 Griff der Druckstange nach links unten
5	Brett
6	Montage
7	Gerippter
8 Bauteil zur Begrenzung der Stichsäge
9	Vordere
10	Verstellbare
11	Rückenstrebenstange
12 Griff der Druckstange nach rechts unten
13 Magnet für die Messerablage

Stützpfosten

nach

des

Griff

Stütztraverse

Mutter

Umwelt – und Entsorgungshinweise

Hersteller an Verbraucher

Sehr geehrte Damen und Herren,

gebrauchte Elektro – und Elektronikgeräte dürfen gemäß europäischer Vorgaben [1] nicht zum unsortierten Siedlungsabfall gegeben werden, sondern müssen getrennt erfasst werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz. Sorgen Sie dafür, dieses Gerät, wenn Sie es nicht mehr weiter nutzen wollen, in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben.

In Deutschland sind Sie gesetzlich [2] verpflichtet, ein Altgerät einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die öffentlich – rechtlichen Entsorgungsträger (Kommunen) haben hierzu Sammelstellen eingerichtet, an denen Altgeräte aus privaten Haushalten ihres Gebietes für Sie kostenfrei entgegengenommen werden. Möglicherweise holen die rechtlichen Entsorgungsträger die Altgeräte auch bei den privaten Haushalten ab.

Bitte informieren Sie sich über Ihren lokalen Abfallkalender oder bei Ihrer Stadt – oder Gemeindeverwaltung über die in Ihrem Gebiet zur Verfügung stehenden Möglichkeiten der Rückgabe oder Sammlung von Altgeräten.

[1] RICHTLINIE 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES ÜBER ELEKTRO – UND ELEKTRONIK – ALTGERÄTE

[2] Gesetz über das Inverkehrbringen, die Rücknahme und die umweltverträgliche Entsorgung von Elektro – und Elektronikgeräten (Elektro – und Elektronikgerätegesetz – ElektroG).
