MANUAL DE USUARIO ISU-WOOL-7A MSW

MANUAL DE INSTRUCCIONES

HASZNÁLATI ÚTMUTATÓ BRUGSANVISNINGENKEL

KÄYTTÖOHJE

GEBRUIKSAANWIJZING

BRUKSANVISNING

Este manual de instrucciones ha sido traducido automáticamente. Nos esforzamos constantemente por ofrecer una traducción precisa. Sin embargo, ninguna traducción automática es perfecta. Tampoco pretende sustituir a la traducción realizada por un ser humano. El manual de instrucciones oficial es la versión inglesa. Cualquier discrepancia o diferencia en la traducción no es vinculante ni tiene ningún efecto legal a efectos de cumplimiento o ejecución. En caso de duda sobre la exactitud de la información incluida en las instrucciones de uso, consulte la versión inglesa de estos contenidos, ya que esta es la versión oficial.

Características técnicas

Descripción del parámetro Valor del parámetro
Nombre del producto Maquina cortadora de lana mineral
Modelo	MSW-ISU-WOOL-7A
Peso [kg]	11.2

Descripción del dispositivo

Este producto está diseñado para cortar materiales aislantes como fibra de madera, lana de roca y paneles de espuma de poliuretano. Construido con un marco de aluminio liviano, se puede utilizar con una sierra alternativa o una sierra de mano para cortes precisos de estos materiales.

El usuario es responsable de cualquier daño resultante de un uso no previsto del dispositivo.

Actividad

Esta máquina sólo debe ser operada por personal capacitado que tenga conocimientos sobre su uso. Se recomienda utilizar equipo de protección adecuado, que incluya ropa de trabajo cerrada, respiradores, gafas de seguridad y guantes protectores.

1. Pasos de la operación

1) Saqu e la máquina de la caja e instale el soporte transversal delantero.

2) Afloje el velcro y despliegue el soporte trasero. Luego cuelgue el gancho y apriete los tornillos.

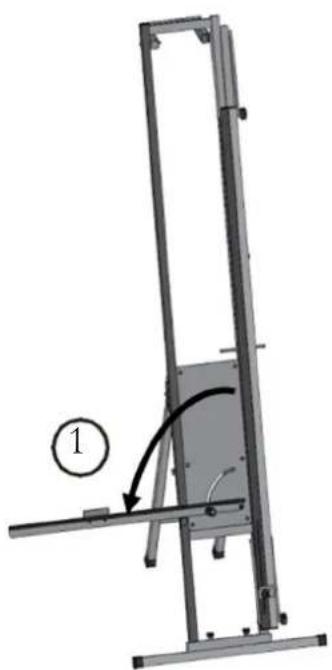

3) Despliegue la regla izquierda y asegure la placa de prensa apretando los tornillos superior e inferior, ajustándolos según el grosor del material. Asegúrese de que el espacio entre la placa de prensa y el tablero sea ligeramente mayor que el grosor del material.

4) Coloque el material en posición, luego afloje los tornillos superior e inferior de la placa de prensa, permitiendo que comprima el material. Una vez asegurado el material, vuelva a apretar los tornillos. Luego cortar el material con una sierra de mano.

A- Bloqueo de límite
5) Al utilizar la sierra eléctrica, ajuste la posición del bloque límite antes de cortar para asegurarse de que la hoja esté ubicada más alta que el rodillo de plástico. Esto evita que la cuchilla toque el rodillo de plástico al cortar el material.

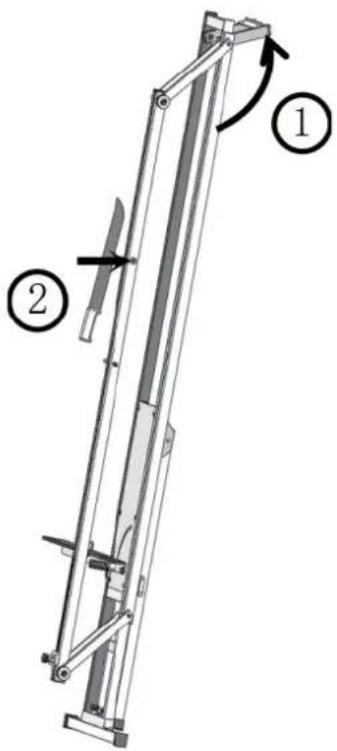

6) Al utilizar el dispositivo contra una pared, despliegue los dos tubos cuadrados y colóquelos en ángulo para asegurar el dispositivo. Una vez estable, procedemos al corte. El cuchillo de lana mineral se puede mantener en su lugar en la placa de prensa mediante el imán incorporado.

2. Formas para cortar

Rectángulo
Triángulo en forma de escalera

Limpieza y mantenimiento

Antes de cada uso, inspeccione todas las tuercas y tornillos, apretándolos según sea necesario. Además, compruebe el filo de la hoja o de la sierra, ya que las herramientas desafiladas pueden provocar lesiones. Si el filo no está seguro, reemplace la hoja o la sierra.

Limpie la herramienta con un medio seco y evite utilizar disolventes.

Diagrama de piezas

1 2 3 4 5 6 7 8 9 10 11 12 13

Número del elemento Descripción del dispositivo
1 Poste de soporte para montaje en pared
2	Soporte
3 Varilla de compresión descendente
4 Mango de la varilla de compresión hacia abajo a la izquierda
5	Tabla
6	Conjunto
7	Mango
8	Componente de
9 Barra transversal de apoyo delantera
10	Tuerca
11 Varilla de refuerzo para la espalda
12 Mango de la varilla de compresión hacia abajo a la derecha
13 Imán para portacuchillos

de

de

acanalado

limitación de sier

ajustable
