ISU-WOOL-7A - Leikkauskone MSW - Ilmainen käyttöohje ja opas

Tuotetyyppi	Mineraalivillan leikkauskone
Merkki	MSW
Malli	ISU-WOOL-7A
Paino	11,2 kg
Yhteensopivat materiaalit	Puukuitulevyt, kivivilla, polyuretaanivaahto, mineraalivilla
Runkomateriaali	Kevyt alumiini
Yhteensopivat työkalut	Vaihtosaha, käsinsaha
Käyttötarkoitus	Eristysmateriaalien tarkka leikkaus
Kokoonpano vaaditaan	Kyllä – etutukijalan, takatuen, vasemman viivan, puristuslevyn asennus
Paksuuden säätö	Puristuslevy säädettävissä ylä- ja alaruuveilla
Rajapala sähkösahalle	Säädettävä suojaamaan muovirullaa
Seinäkiinnike	Seinäkiinnitystolppa mukana (osa nro 1)
Magneettinen veitsiteline	Kyllä – pitää veitsen puristuslevyllä
Leikkausmuodot	Suorakulmio, tikapuun muotoinen kolmio
Vaadittavat suojavarusteet	Suljetut vaatteet, hengityssuojain, suojalasit, suojakäsineet
Tarkastus ennen käyttöä	Tarkista mutterit, pultit, terän/sahan terävyys
Puhdistus	Kuivalla tuotteella, vältä liuottimia
Lueteltujen osien lukumäärä	13 pääosaa
Käyttöohje saatavilla	Kyllä – ladattavissa ilmaiseksi PDF-muodossa

Usein kysytyt kysymykset - ISU-WOOL-7A MSW

Kuinka koota ISU-WOOL-7A -kone?

Poista kone pahvista, asenna etutukijalka. Löysää tarranauha, avaa takatuki, kiinnitä koukku ja kiristä ruuvit. Avaa vasen viiva ja kiinnitä puristuslevy säätämällä ruuvit materiaalin paksuuden mukaan.

Mitä materiaaleja voin leikata tällä koneella?

Tämä kone on suunniteltu leikkaamaan eristysmateriaaleja, kuten puukuitulevyt, kivivilla, polyuretaanivaahto ja mineraalivilla.

Millaista sahaa käyttää koneen kanssa?

Voit käyttää vaihtosahaa tai käsinsahaa. Sähkösahassa säädä rajoituspalaa estääksesi terää koskettamasta muovirullaa.

Kuinka säätää puristuslevy materiaalin paksuuden mukaan?

Löysää puristuslevyn ylä- ja alaruuvit, aseta materiaali, anna levyn puristaa materiaali. Kiristä ruuvit, kun materiaali on kiinnitetty. Välyksen tulee olla hieman suurempi kuin materiaalin paksuus.

Mitä turvatoimia minun tulee noudattaa?

Käytä suljettuja työvaatteita, hengityssuojainta, suojalaseja ja suojakäsineitä. Konetta saa käyttää vain ammattitaitoinen henkilöstö.

Kuinka puhdistaa ja huoltaa konetta?

Tarkista ennen jokaista käyttöä kaikki mutterit ja pultit ja kiristä ne tarvittaessa. Tarkista terän tai sahan terävyys. Puhdista työkalu kuivalla tuotteella ja vältä liuottimien käyttöä.

Voinko käyttää konetta seinää vasten?

Kyllä, avaa kaksi neliöputkea ja aseta ne kulmaan kiinnittääksesi laitteen seinään. Varmista, että laite on vakaa ennen leikkaamista.

Mistä voin ladata käyttöohjeen?

Käyttöohje on saatavilla ilmaiseksi PDF-muodossa osoitteessa notice-facile.com. Voit ladata sen suoraan tai pyytää käännöstä omalla kielelläsi.

Toimitetaanko kone veitsitelineen kanssa?

Kyllä, puristuslevyyn on integroitu magneettinen veitsiteline mineraalivillaveitsen pitämiseksi.

Mikä on koneen paino?

Kone painaa 11,2 kg, mikä tekee siitä suhteellisen kevyen ja helposti siirrettävän alumiinirungon ansiosta.

KÄYTTÖOHJE ISU-WOOL-7A MSW

Tämä käyttöopas on käännetty konekääntäjän avulla. Olemme pyrkineet tarjoamaan mahdollisimman tarkan käännöksen. Automaattisten käännösten laatu ei kuitenkaan ole täydellinen, eikä sen ole tarkoitus korvata ihmisten tekemiä käännöksiä. Virallinen käyttöopas on englanninkielinen versio. Käännöksessä mahdollisesti esiintyvät ristiriitaisuudet tai erot viralliseen versioon eivät ole sitovia, eikä niillä ole oikeudellista vaikutusta ohjeiden noudattamisen tai täytäntöönpanon osalta. Jos jokin käyttöohjeen sisältämien tietojen tarkkuuteen liittyvä seikka askarruttaa sinua, käänny käyttöohjeiden virallisen englanninkielisen version puoleen.

Tekniset tiedot

Parametrin kuvaus Parametrin arvo
Tuotteen nimi Mineraalivillan leikkauskone
Malli	MSW-ISU-WOOL-7A
Paino [kg]	11.2

Kuvaus

Tämä tuote on suunniteltu eristysmateriaalien, kuten puukuitu-, kivivilla- ja vaahtopolyuretaanilevyjen leikkaamiseen. Se on valmistettu kevyestä alumiinirungosta, ja sitä voidaan käyttää edestakaisen sahan tai käsisahan kanssa näiden materiaalien tarkkaan leikkaamiseen.

Käyttäjä on vastuussa kaikista vahingoista, jotka aiheutuvat laitteen virheellisestä käytöstä.

Käyttö

Tätä konetta saa käyttää vain koulutettu henkilöstö, joka tuntee sen käytön. On suositeltavaa käyttää asianmukaisia suojavarusteita, mukaan lukien suljettu työvaatteet, hengityssuojaimet, suojalasit ja suojakäsineet.

1. Toiminnan vaiheet

1) Ota kone ulos laatikosta ja asenna etummainen ristiteline.

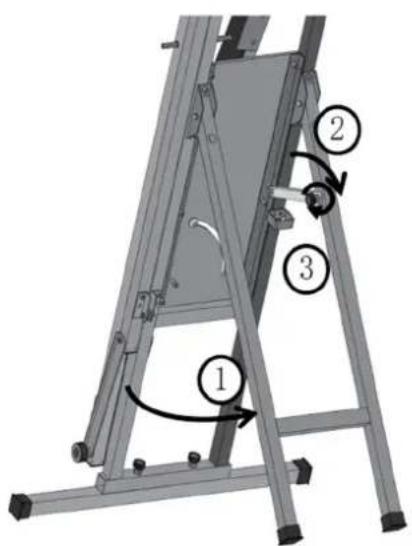

2) Löysää tarranauhaa, avaa takajalusta. Ripusta sitten koukku, kiristä ruuvit.

3) Avaa vasen viivain ja kiinnitä puristuslevy kiristämällä ylä- ja alaruvit säätämällä niitä materiaalin paksuuden mukaan. Varmista, että puristuslevyn ja levyn välinen rako on hieman suurempi kuin materiaalin paksuus.

4) Aseta materiaali paikoilleen ja löysää sitten puristuslevyn ylä- ja alaruuvia, jotta materiaali puristuu kokoon. Kun materiaali on kiinnitetty, kiristä ruuvit uudelleen. Sitten materiaalin leikkaamiseen käsisahalla.

A- Rajoituslohko
5) Kun käytät sähkösahaa, säädä rajoittimen asentoa ennen leikkaamista varmistaaksesi, että terä on korkeammalla kuin muovitela. Tämä estää terää koskettamasta muovirullaa materiaalin läpi leikattaessa.

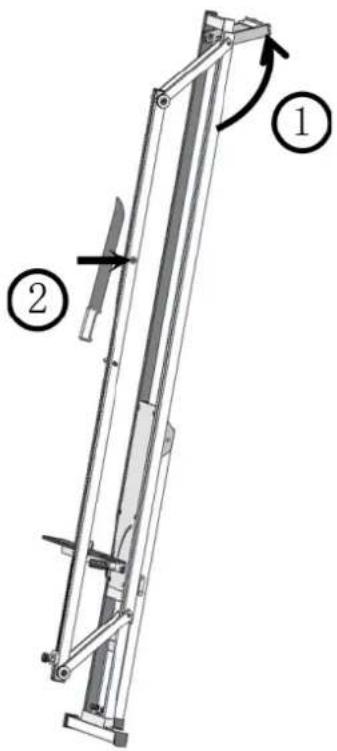

6) Kun käytät laitetta seinää vasten, avaa kaksi neliömäistä putkea ja aseta ne vinoon laitteen kiinnittämiseksi. Kun se on vakaa, jatka leikkaamista. Mineraalivillaveitsi voidaan pitää paikallaan puristuslevyllä sisäänrakennetun magneetin avulla.

1. Leikkaavat muodot

Suorakulmio
Tikaiden muotoinen kolmio

Puhdistaminen ja huolto

Tarkasta ennen jokaista käyttöä kaikki mutterit ja pultit ja kiristä niitä tarvittaessa. Tarkista lisäksi terän tai sahan terävyys, sillä tylsät työkalut voivat johtaa loukkaantumiseen. Jos terävyys on epävarma, vaihda terä tai saha.

Puhdista työkalu kuivalla aineella ja vältä liuottimien käyttöä.

Osakaavio

Osan numero Kuvaus
1 Seinälle kiinnitettävä tukipylväs
2	Tukikiinnike
3	Puristustanko
4 Vasen alaspäin suuntautuva puristustangon kahva
5	Paneeli
6	Viivaimen
7	Uurrettu
8 Eteenpäin liikkuva sahan rajoituskomponentti
9	Etutuki
10	Säädettävä
11	Selkänojatanko
12 Oikea alaspäin suuntautuva puristustangon kahva
13	Veitsitelineen

alaspäin

kokoonpano kahva

poikkipalkki mutteri

magneetti
