BRUKSANVISNING ISU-WOOL-7A MSW

För din bekvämlighet har denna bruksanvisning översatts med hjälp av maskinöversättning. Rimliga ansträngningar har gjorts för att tillhandahålla en korrekt översättning, men ingen automatiserad översättning är perfekt och är inte heller avsedd att ersätta mänskliga översättare. Den officiella bruksanvisningen är den engelska versionen. Eventuella avvikelser eller skillnader som kan ha uppstått i översättningen är inte bindande och har ingen rättslig verkan för efterlevnads- eller verkställighetsändamål. Om det uppstår frågor om huruvida informationen i användarhandboken är korrekt, hänvisar vi till den engelska versionen av innehållet, som är den officiella versionen.

Tekniska data

Parameterbeskrivning Parametervärde
Produktnamn	Mineralullskärmaskin
Modell	MSW-ISU-WOOL-7A
Vikt [kg]	11.2

Beskrivning

Denna produkt är designad för att skära isoleringsmaterial som träfiber, stenull och skumpolyuretanskivor. Byggd med en lätt aluminiumram, kan den användas med en fram- och återgående såg eller handsåg för exakt skärning av dessa material.

Användaren är ansvarig för alla skador som uppstår till följd av icke avsedd användning av apparaten.

Användning

Denna maskin bör endast användas av utbildad personal som är kunnig om dess användning. Det rekommenderas att bära lämplig skyddsutrustning, inklusive slutna arbetskläder, andningsskydd, skyddsglasögon och skyddshandskar.

1. Driftsteg

1) Ta ut maskinen ur kartongen och installera det främre korsstativet.

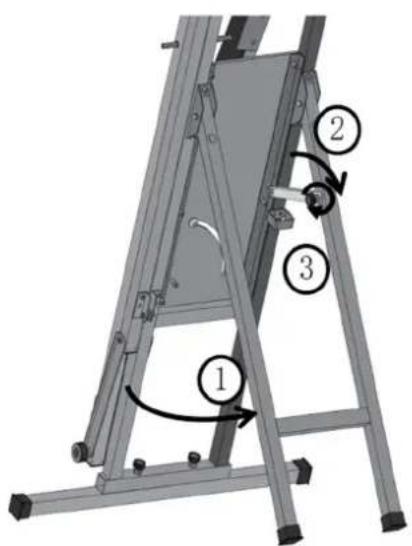

2) Lossa kardborrbandet, vik ut det bakre stativet. Häng sedan upp kroken, dra åt skruvarna.

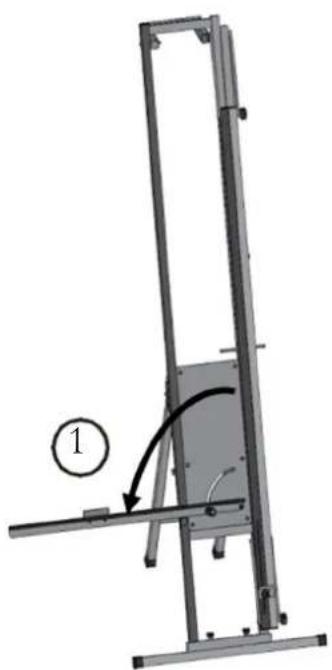

3) Fäll ut den vänstra linjalen och fäst pressplattan genom att dra åt de övre och nedre skruvarna, justera dem baserat på materialets tjocklek. Se till att gapet mellan pressplattan och skivan är något större än materialets tjocklek.

4) Placera materialet på plats, lossa sedan de övre och nedre skruvarna på pressplattan, så att den kan komprimera materialet. När materialet är säkrat, dra åt skruvarna igen. Sedan att skära materialet med en handsåg.

A- Begränsa block
5) När du använder den elektriska sågen, justera läget för gränsblocket innan du skär för att säkerställa att bladet är placerat högre än plastrullen. Detta förhindrar att bladet kommer i kontakt med plastrullen när man skär genom materialet.

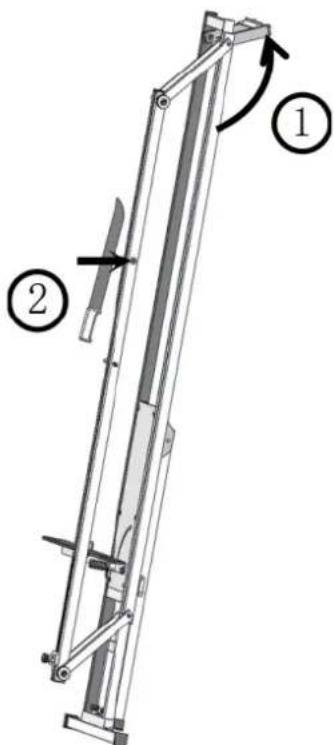

6) När du använder enheten mot en vägg, vik ut de två fyrkantiga rören och placera dem i en vinkel för att säkra enheten. När du är stabil, fortsätt med skärningen. Mineralullskniven kan hållas på plats på pressplattan med hjälp av den inbyggda magneten.

Rengöring och underhåll

Inspektera alla muttrar och bultar före varje användning och dra åt dem efter behov. Kontrollera dessutom skärpan på bladet eller sågen, eftersom slöa verktyg kan leda till skador. Om skärpan är osäker, byt ut bladet eller sågen.

Rengör verktyget med ett torrt medium och undvik att använda några lösningsmedel.

Delar diagram

1 2 3 4 5 6 7 8 9 10 11 12 13

Nummer på del Beskrivning
1	Vägghängd
2	Stödfäste
3	Kompressionsstång
4	Vänster nedåtriktad
5	Panel
6	Linjal
7	Ribbstickat
8 Begränsningskomponent för fram- och återgående såg
9	Främre
10	Justerbar
11	Ryggstagsstång
12	Höger nedåtriktad
13	Knivställsmagnet

stödstolpe

nedåt

kompressionsst

montering

handtag

stödtvärstag

mutter

kompressionssta
