Producttype	Snijmachine voor minerale wol
Merk	MSW
Model	ISU-WOOL-7A
Gewicht	11,2 kg
Geschikte materialen	Houtvezelplaten, steenwol, polyurethaanschuim, minerale wol
Framemateriaal	Licht aluminium
Geschikte gereedschappen	Reciprozaag, handzaag
Beoogd gebruik	Precies snijden van isolatiematerialen
Montage vereist	Ja – installatie van de voorste dwarssteun, achterste steun, linkerliniaal, drukklem
Dikte-instelling	Drukklem verstelbaar met boven- en onderbout
Limietblok voor elektrische zaag	Verstelbaar om de plastic rol te beschermen
Muursteun	Muursteunpaal inbegrepen (onderdeel nr. 1)
Magnetische messhouder	Ja – houdt het mes op de drukklem
Snijvormen	Rechthoek, ladderdriehoek
Vereiste beschermuitrusting	Gesloten kleding, ademhalingsmasker, veiligheidsbril, beschermhandschoenen
Inspectie voor gebruik	Controleer moeren, bouten, scherpte van het mes/zaag
Reiniging	Met een droog product, vermijd oplosmiddelen
Aantal vermelde onderdelen	13 hoofdonderdelen
Handleiding beschikbaar	Ja – gratis te downloaden in PDF

Veelgestelde vragen - ISU-WOOL-7A MSW

Hoe monteer ik de ISU-WOOL-7A machine?

Haal de machine uit de doos, installeer de voorste dwarssteun. Maak het klittenband los, klap de achterste steun uit, haak de haak vast en draai de schroeven aan. Klap de linkerliniaal uit en bevestig de drukklem door de schroeven aan te passen aan de dikte van het materiaal.

Welke materialen kan ik met deze machine snijden?

Deze machine is ontworpen voor het snijden van isolatiematerialen zoals houtvezelplaten, steenwol, polyurethaanschuim en minerale wol.

Welk type zaag gebruiken met de machine?

U kunt een reciprozaag of handzaag gebruiken. Voor de elektrische zaag past u het limietblok aan om te voorkomen dat het mes de plastic rol raakt.

Hoe stel ik de drukklem af voor de dikte van het materiaal?

Draai de bovenste en onderste schroef van de drukklem los, plaats het materiaal en laat de klem het materiaal samendrukken. Draai de schroeven weer vast nadat het materiaal is vastgezet. De ruimte moet iets groter zijn dan de dikte van het materiaal.

Welke veiligheidsmaatregelen moet ik nemen?

Draag gesloten werkkleding, een ademhalingsmasker, een veiligheidsbril en beschermhandschoenen. De machine mag alleen worden gebruikt door gekwalificeerd personeel.

Hoe reinig en onderhoud ik de machine?

Inspecteer voor elk gebruik alle moeren en bouten en draai ze indien nodig vast. Controleer de scherpte van het mes of de zaag. Reinig het gereedschap met een droog product en vermijd het gebruik van oplosmiddelen.

Kan ik de machine tegen een muur gebruiken?

Ja, klap de twee vierkante buizen uit en plaats ze in een hoek om het apparaat aan de muur te bevestigen. Zorg ervoor dat het apparaat stabiel is voordat u gaat snijden.

Waar kan ik de handleiding downloaden?

De handleiding is gratis beschikbaar in PDF-formaat op notice-facile.com. U kunt deze direct downloaden of een vertaling in uw taal aanvragen.

Wordt de machine geleverd met een meshouder?

Ja, een magnetische meshouder is geïntegreerd op de drukklem om het mes voor minerale wol vast te houden.

Wat is het gewicht van de machine?

De machine weegt 11,2 kg, wat het relatief licht en gemakkelijk te verplaatsen maakt dankzij het aluminium frame.

GEBRUIKSAANWIJZING ISU-WOOL-7A MSW

Deze gebruikershandleiding is voor uw gemak vertaald met behulp van automatische vertaling. Er is redelijk wat inspanning geleverd voor het zo nauwkeurig verstrekken van een accurate vertaling; alleen is geen enkele geautomatiseerde vertaling perfect en het is ook niet de bedoeling dat zijn menselijke vertalers gaan vervangen. De officiële gebruikershandleiding is de Engelse versie. Discrepancies of verschillen in de vertaling zijn niet bindend en hebben geen rechtsgevolgen voor naleving of handhaving. Bij vragen over de juistheid van de informatie in de gebruikershandleiding wordt verwezen naar de Engelse versie van die inhoud, die de officiële versie is.

Technische gegevens

Beschrijving parameter Waarde parameter
Productnaam Minerale wol snijmachine
Model	MSW-ISU-WOOL-7A
Gewicht [kg]	11.2

Beschrijving

Dit product is ontworpen voor het snijden van isolatiematerialen zoals houtvezelplaten, steenwolplaten en polyurethaanschuimplaten. Dankzij het lichtgewicht aluminium frame kan de machine worden gebruikt met een reciprozaag of handzaag voor het nauwkeurig zagen van deze materialen.

De gebruiker is aansprakelijk voor alle schade die voortvloeit uit onbedoeld gebruik van het apparaat.

Anvendelse

Deze machine mag uitsluitend worden bediend door getraind personeel dat kennis heeft van het gebruik ervan. Het is raadzaam om de juiste beschermende uitrusting te dragen, waaronder gesloten werkkleding, ademhalingsmaskers, veiligheidsbrillen en beschermende handschoenen.

1. Bedieningsstappen

1) Haal het apparaat uit de doos en monteer de voorste kruisstandaard.

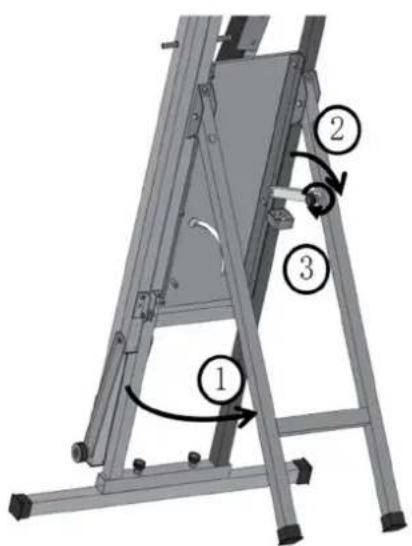

2) Maak het klittenband los en vouw de achterstandaard open. Hang vervolgens de haak op en draai de schroeven vast.

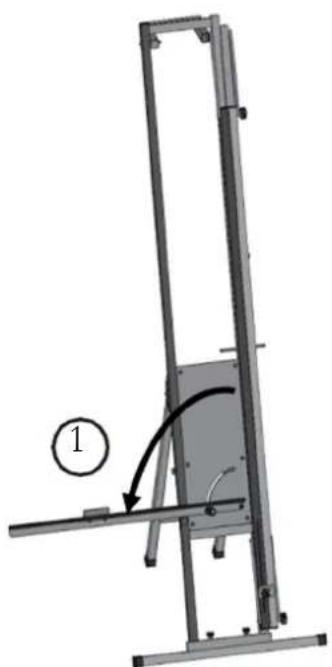

3) Vouw de linkerliniaal open en zet de persplaat vast door de bovenste en onderste schroeven vast te draaien. Pas de schroeven aan op basis van de dikte van het materiaal. Zorg ervoor dat de ruimte tussen de persplaat en de plaat iets groter is dan de dikte van het materiaal.

4) Plaats het materiaal op de juiste positie en draai vervolgens de bovenste en onderste schroeven van de persplaat los, zodat het materiaal wordt samengedrukt. Zodra het materiaal vastzit, draait u de schroeven weer vast. Vervolgens wordt het materiaal met een handzaag doorgesneden.

A- Limietblok
5) Wanneer u de elektrische zaag gebruikt, moet u de positie van het eindblok aanpassen voordat u gaat zagen. Zo zorgt u ervoor dat het zaagblad hoger staat dan de kunststof rol. Hiermee wordt voorkomen dat het mes de kunststofrol raakt bij het snijden door het materiaal.

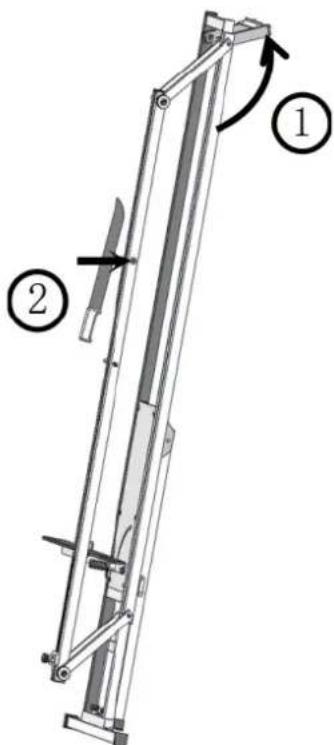

6) Wanneer u het apparaat tegen een muur gebruikt, vouwt u de twee vierkante buizen uit en plaatst u ze in een hoek om het apparaat vast te zetten. Zodra de ondergrond stabiel is, kunt u beginnen met snijden. Het mineraalwolmes kan met behulp van de ingebouwde magneet op de persplaat worden vastgehouden.

2. Te snijden vormen

Rechthoek
Laddervormige driehoek

Reiniging en onderhoud

Controleer voor elk gebruik alle moeren en bouten en draai ze indien nodig vast. Controleer daarnaast ook de scherpte van het zaagblad of de zaag, want botte gereedschappen kunnen tot verwondingen leiden. Als u twijfelt over de scherpte, vervang dan het zaagblad of de zaag.

Reinig het gereedschap met een droog middel en gebruik geen oplosmiddelen.

Onderdelen diagram

Artikelnummer	Beschrijving
1	Muurbevestigde steunpaal
2	Steunbeugel
3	Neerwaartse compressiestang
4 Linker compressiestanghendel naar beneden
5	Paneel
6	Liniaal montage handgreep
7	Geribbelde
8	Beperkingscomponent voor steunbalk moer
9	Voorste
10	Verstelbare
11	Rugsteunstang
12 Rechter neerwaartse compressiestanghendel
13	Messenrek magneet
