MANUAL DE UTILIZARE ISU-WOOL-7A MSW
Acest manual de utilizare a fost tradus pentru confortul dumneavoastră, folosind traducerea automată. S-au făcut eforturi rezonabile pentru a oferi o traducere corectă; cu toate acestea, nicio traducere automată nu este perfectă și nici nu are scopul de a înlocui traducătorii umani. Manualul de utilizare oficial este versiunea în limba engleză. Orice discrepanțe sau diferențe create în traducere nu sunt obligatorii și nu au niciun efect juridic în scopuri de conformitate sau de aplicare. Dacă apar întrebări legate de acuratețea informațiilor conținute în Manualul de utilizare, vă rugăm să consultați versiunea în limba engleză a acelor conținuturi, care este versiunea oficială.
Date tehnice
| Descrierea parametrilor Valoarea parametrului | |
| Numele produsului | Maşină de tăiat vata minerală |
| Model | MSW-ISU-WOOL-7A |
| Greutate [kg] | 11.2 |
Descriere
Acest produs este conceput pentru tăierea materialelor izolante, cum ar fi fibre de lemn, lână de stâncă și plăci din spumă poliuretanică. Construit cu un cadru ușor din aluminiu, poate fi folosit cu un ferăstrău alternativ sau un ferăstrău manual pentru tăierea precisă a acestor materiale.
Utilizatorul este responsabil pentru orice daune rezultate din utilizarea neintentionată a dispozitivului.
Operatiunea
Această mașină trebuie utilizată numai de personal instruit, care cunoaște utilizarea sa. Se recomandă să purtați echipament de protecție adecvat, inclusiv îmbrăcăminte de lucru închisă, aparate respiratorii, ochelari de protecție și mănuși de protecție.
- Etapele operaț iei
1) Scoateți maçina din cutie și instalați suportul frontal transversal.

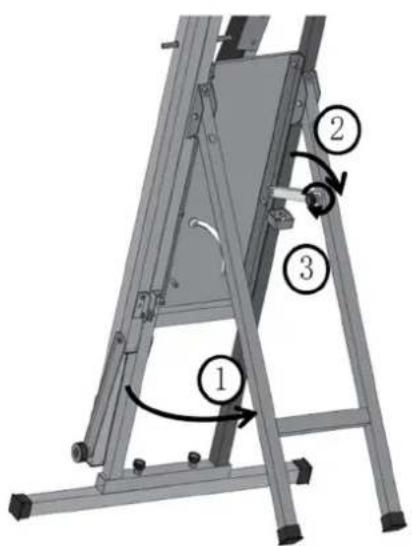

2) Slăbiti velcro, desfaceți suportul din spate. Apoi agățați cârligul, strângeti șuruburile.

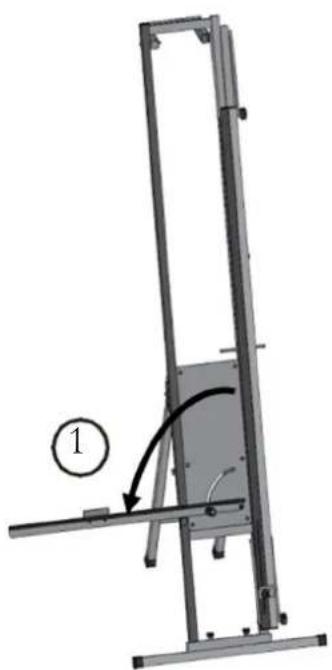

3) Desfaceți rigla din stânga și fixați placa de presare strângând șuruburile superioare și inferioare, ajustându-le în funcție de grosimea materialului. Asigurați-vă că spațiul dintre placa de presare și placă este puțin mai mare decât grosimea materialului.
4) Asezați materialul în poziție, apoi slăbiți șuruburile superioare și inferioare ale plăcii de presare, permitându-i să comprima materialul. Odată ce materialul este fixat, strângeți din nou șuruburile. Apoi să tăiați materialul cu un ferăstrău de mână.
A- Blocare limită
5) Când utilizați ferăstrăul electric, reglați poziția blocului de limită înainte de tăiere pentru a vă asigura că lama este poziționată mai sus decât rola de plastic. Acest lucru împiedică lama să atingă rola de plastic atunci când tăiați materialul.

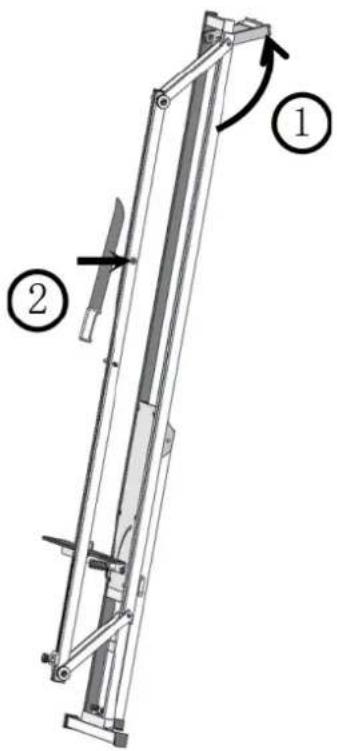

6) Când utilizați dispozitivul pe un perete, desfaceți cele două tuburi pătrate și poziționați-le în unghi pentru a fixa dispozitivul. Odată stabil, continuați cu tăierea. Cuțitul din vată minerală poate fi ținut în poziție pe placa de presare folosind magnetul încorporat.
- Forme de tăiat
| Dreptunghi |  |
| Triunghi în formă de scară |  |
Curățare și întreținere
Înainte de fiecare utilizare, inspectați toate piulițele și șuruburile, strângându-le după cum este necesar. În plus, verificați ascuțirea lamei sau a ferăstrăului, deoarece uneltele tocite pot duce la răniri. Dacă ascuțitul este incert, înlocuiți lama sau ferăstrăul.
Curățați unealta cu un mediu uscat și evitați utilizarea oricăror solventi.
Diagrama pieselor
| Numărul piesei Descriere | |
| 1 Stâlp de sprijin montat pe perete | |
| 2 | Suport |
| 3 | Tijă de compresie în jos |
| 4 Mânerul tijei de compresie stânga în jos | |
| 5 | Panou |
| 6 | Asamblare |
| 7 | Mâner |
| 8 | Componentă de limitare a ferăstrăului alternativ |
| 9 | Bară transversală de sprijin față |
| 10 | Piuliță reglabilă |
| 11 Tija pentru spate | |
| 12 Mânerul tijei de compresie în jos dreapta | |
| 13 Magnet pentru suport pentru cuțite | |
