NÁVOD K OBSLUZE ISU-WOOL-7A MSW

Tento návod k použití byl přeložen strojově. Vždy se snažíme o poskytnutí přesného překladu. Žádný strojový překlad však není dokonalý. Rovněž neslouží k nahrazení překladu lidskou osobou. Oficiální návod k použití je dostupný v anglické verzi. Případné nesrovnalosti nebo rozdíly v překladu nejsou závazné a nemají žádný právní účinek pro účely dodržování předpisů nebo jejich vymáhání. V případě jakýchkoli otázek ohledně správnosti informací uvedených v návodu k použití se řídte anglickou verzí tohoto obsahu. Jedná se o oficiální verzi.

Technické údaje

Popis parametru Hodnota parametru
Stůl pro horní frézku	Stroj na řezání minerální vlny
Model	MSW-ISU-WOOL-7A
Hmotnost [kg]	11.2

Popis zařízení

Tento výrobek je určen pro řezání izolačních materiálů, jako jsou dřevěná vlákna, minerální vlna a pěnové polyuretanové desky. Postaven s lehkým hliníkovým rámem, lze jej použít s přímočarou pilou nebo ruční pilou pro přesné řezání těchto materiálů.

Uživatel je odpovědný za jakékoli škody způsobené neúmyslným použitím zařízení.

Činnost

Tento stroj by měl obsluhovat pouze vyškolený personál, který má znalosti o jeho použití. Doporučuje se používat vhodné ochranné pomůcky, včetně uzavřeného pracovního oděvu, respirátorů, bezpečnostních brýlí a ochranných rukavic.

1. Operační krok y

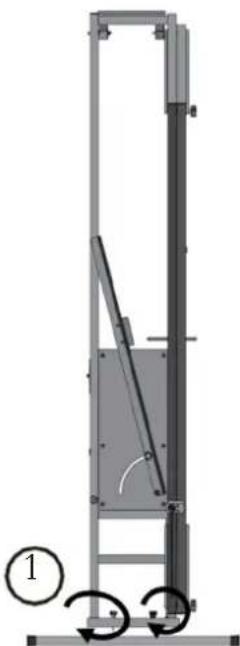

1) Vyjměte stroj z krabice a nainstalujte přední příčný stojan.

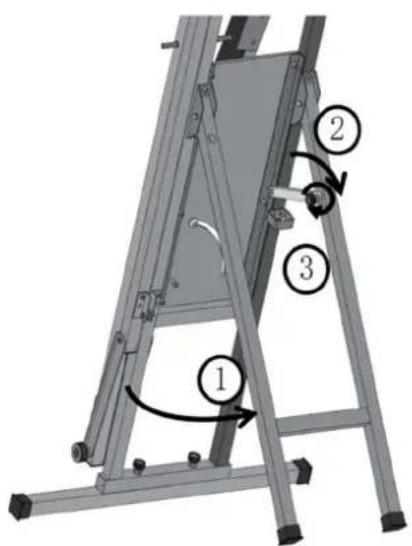

2) Uvolněte suchý zip, rozložte zadní stojan. Poté zavěste hák, utáhněte šrouby.

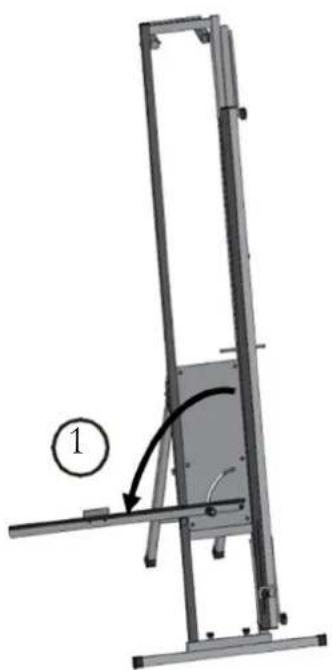

3) Rozložte levé pravítko a zajistěte přítlačnou desku utažením horních a spodních šroubů a jejich nastavením podle tloušťky materiálu. Ujistěte se, že mezera mezi lisovací deskou a deskou je o něco větší než tloušťka materiálu.

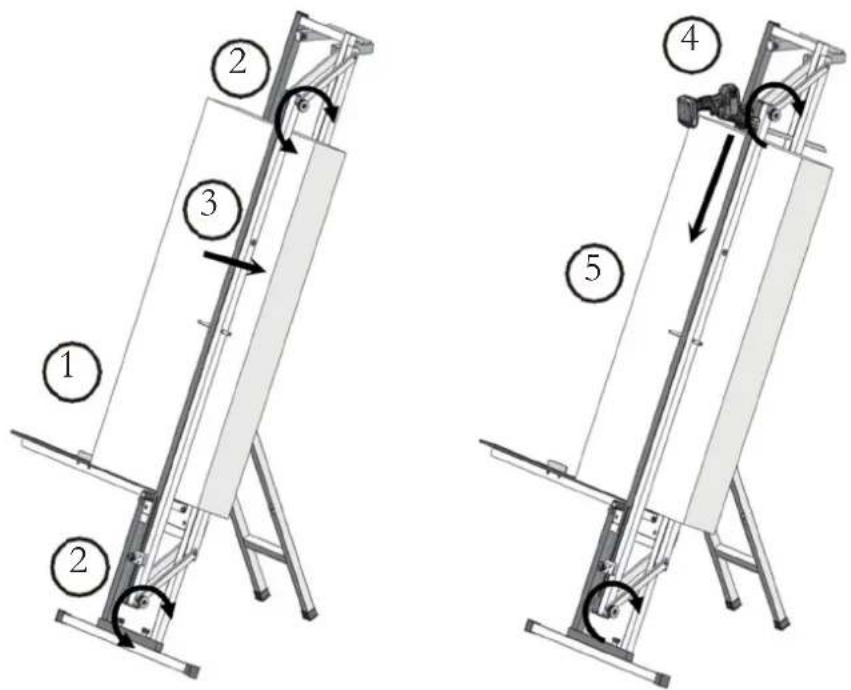

4) Umístěte materiál na místo, poté povolte horní a spodní šrouby přítlačné desky, abyste mohli materiál stlačit. Jakmile je materiál zajištěn, šrouby znovu utáhněte. Poté nařezat materiál ruční pilou.

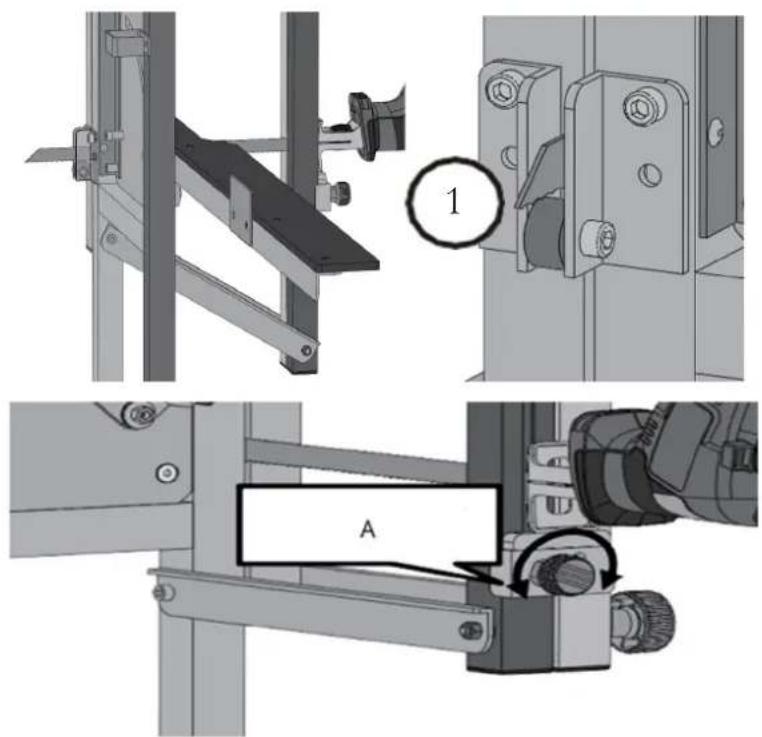

A- Limitní blok
5) Při použití elektrické pily upravte polohu koncového bloku před řezáním tak, aby byl kotouč umístěn výše než plastový válec. Tím se zabrání tomu, aby se čepel dotkla plastového válečku při řezání materiálu.

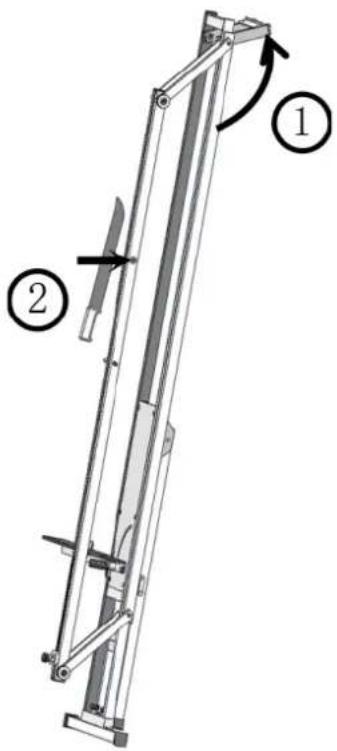

6) Při provozu zařízení na stěně rozložte dvě čtvercové trubky a umístěte je pod úhlem, aby bylo zařízení zajištěno. Jakmile se ustálí, pokračujte v řezání. Nůž z minerální vlny lze držet na místě na lisovací desce pomocí vestavěného magnetu.

1. Tvary k řezání

Obdélník
Trojúhelník ve tvaru žebříku

ČISTĚNÍ A ÚDRŽBA

Před každým použitím zkontrolujte všechny matice a šrouby a podle potřeby je dotáhněte. Kromě toho zkontrolujte ostrost kotouče nebo pily, protože tupé nástroje mohou vést ke zranění. Pokud není ostrost nejistá, vyměňte kotouč nebo pilu.

Nářadí čistěte suchým médiem a nepoužívejte žádná rozpouštědla.

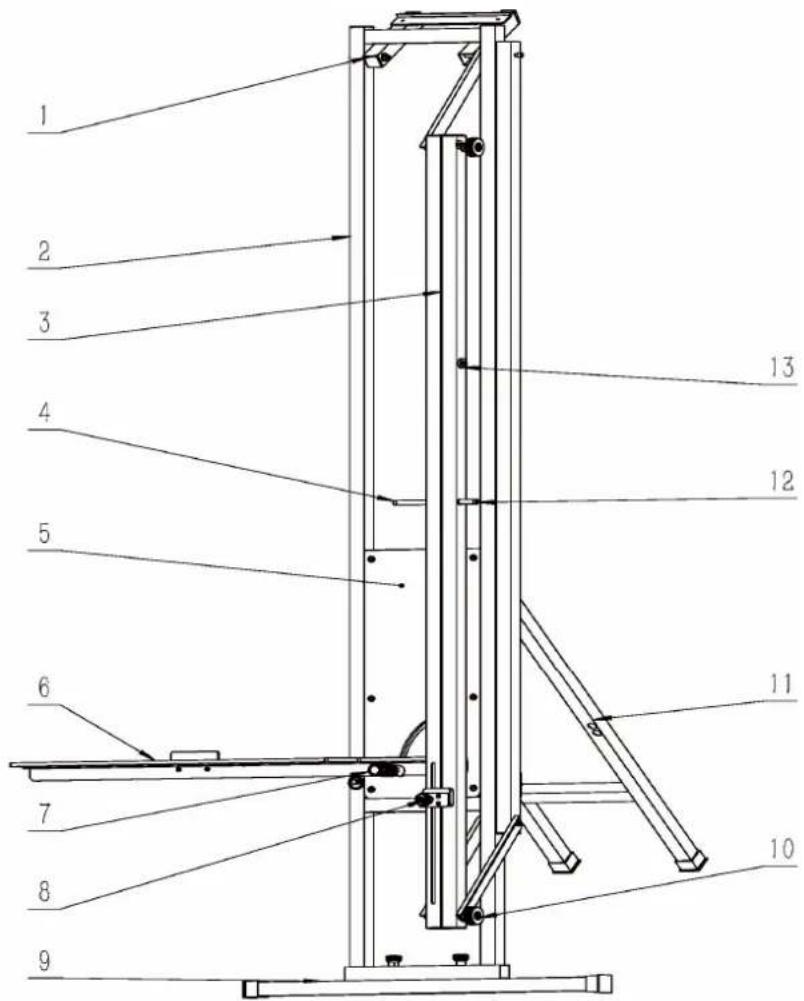

Schéma dílů

1 2 3 4 5 6 7 8 9 10 11 12 13

Číslo dílu Popis zařízení
1	Nástěnný nosný sloupek
2	Podpěrný držák
3	Stlačovací tyč směrem dolů
4	Levá dolů směřující rukojeť kompresní tyče
5	Zadní
6	Sestavení
7	Žebrovaná t'
8 Komponenta omezení vratné pily
9	Přední opěrná příčka
10	Nastavitelná
11	Zadní vzpěra tyč
12	Pravá rukojeť kompresní tyče směrem dolů
13 Magnet stojanu na nože

deska pravítka rukoje

matice
