NÁVOD K OBSLUZE ISU-WOOL-2B MSW

Tento návod k použití byl přeložen strojově. Vždy se snažíme o poskytnutí přesného překladu. Žádný strojový překlad však není dokonalý. Rovněž neslouží k nahrazení překladu lidskou osobou. Oficiální návod k použití je dostupný v anglické verzi. Případné nesrovnalosti nebo rozdíly v překladu nejsou závazné a nemají žádný právní účinek pro účely dodržování předpisů nebo jejich vymáhání. V případě jakýchkoli otázek ohledně správnosti informací uvedených v návodu k použití se řídte anglickou verzí tohoto obsahu. Jedná se o oficiální verzi.

Technické údaje

Popis parametru Hodnota parametru
Stůl pro horní frézku	Stroj na řezání minerální vlny
Model	MSW-ISU-WOOL-2B
Hmotnost [kg] 14,25

Popis zařízení

Tento výrobek je určen pro řezání izolačních materiálů, jako jsou dřevěná vlákna, minerální vlna a pěnové polyuretanové desky. Postaven s lehkým hliníkovým rámem, lze jej použít s přímočarou pilou nebo ruční pilou pro přesné řezání těchto materiálů.

Uživatel je odpovědný za jakékoli škody způsobené neúmyslným použitím zařízení.

Činnost

Tento stroj by měl obsluhovat pouze vyškolený personál, který má znalosti o jeho použití. Doporučuje se používat vhodné ochranné pomůcky, včetně uzavřeného pracovního oděvu, respirátorů, bezpečnostních brýlí a ochranných rukavic.

1. Operační kroky

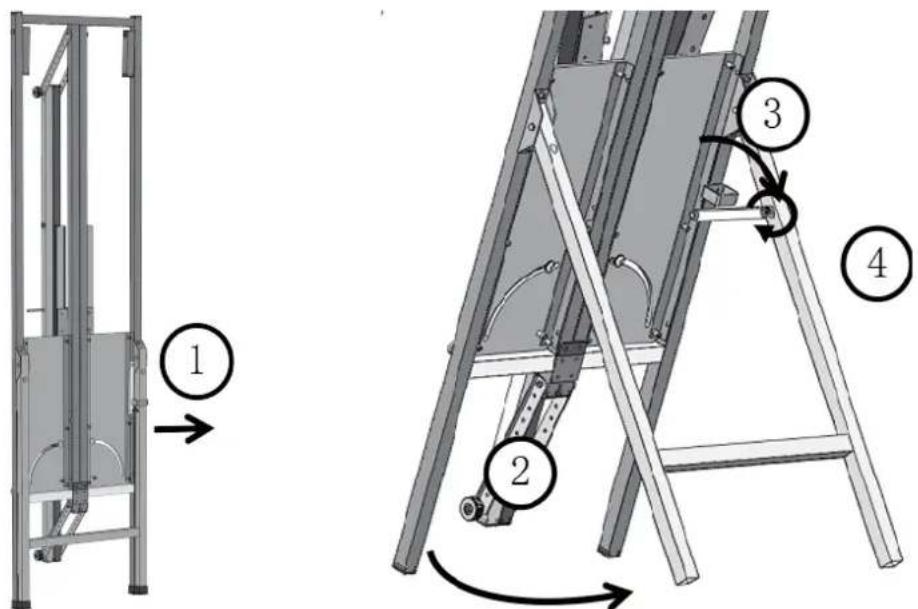

1) Vyjměte stroj z kartonu, povolte suchý zip a rozložte zadní stojan. Poté zavěste hák, utáhněte šrouby.

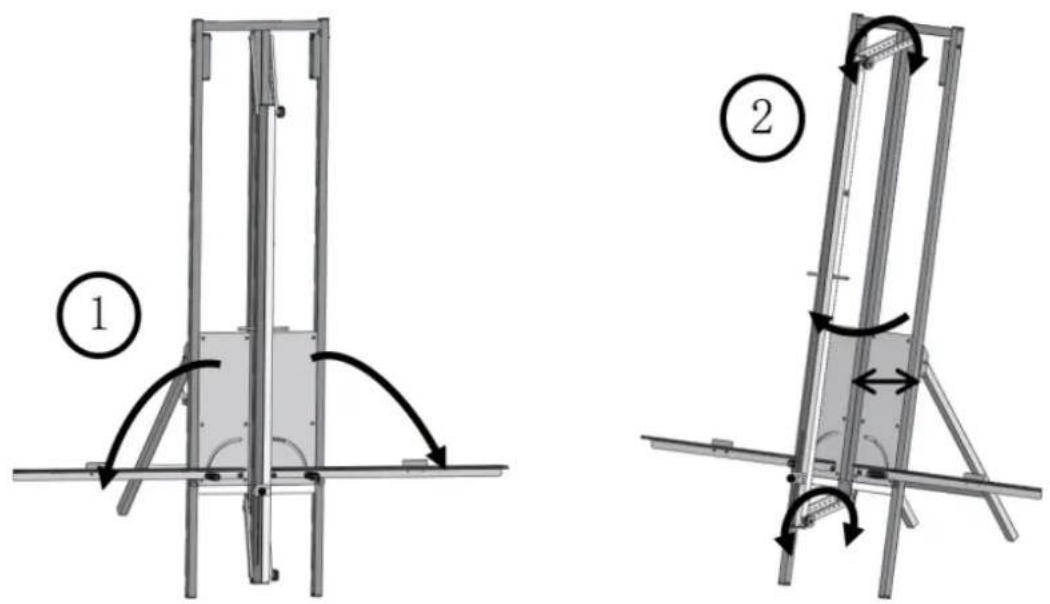

2) Rozložte levé a pravé pravítko a zajistěte přítlačnou desku utažením horních a spodních šroubů, které upravíte podle tloušťky materiálu. Ujistěte se, že mezera mezi lisovací deskou a deskou je o něco větší než tloušťka materiálu.

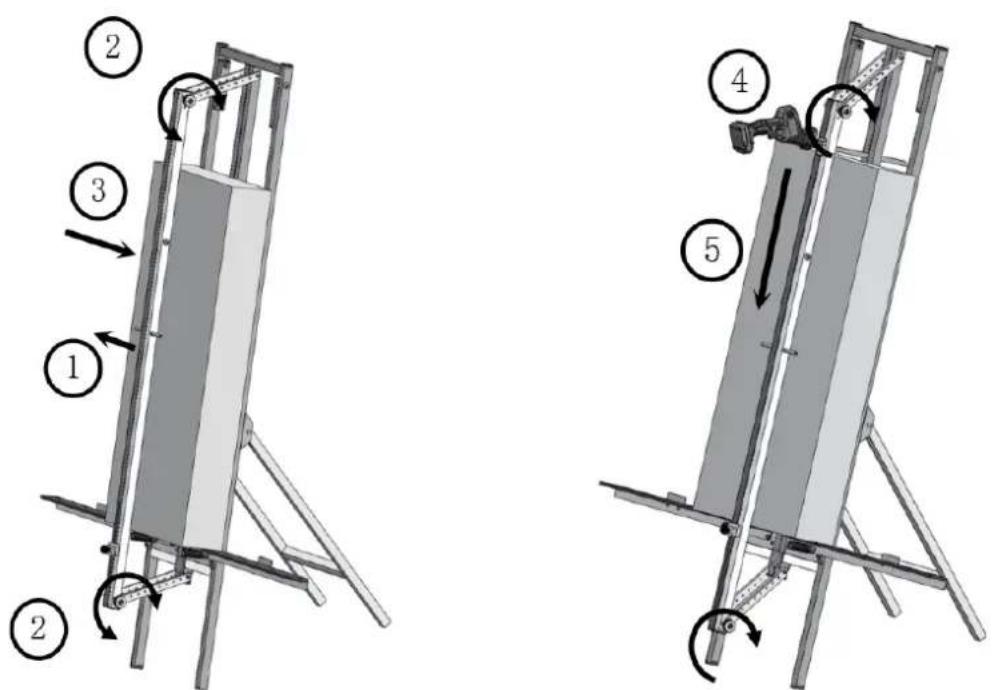

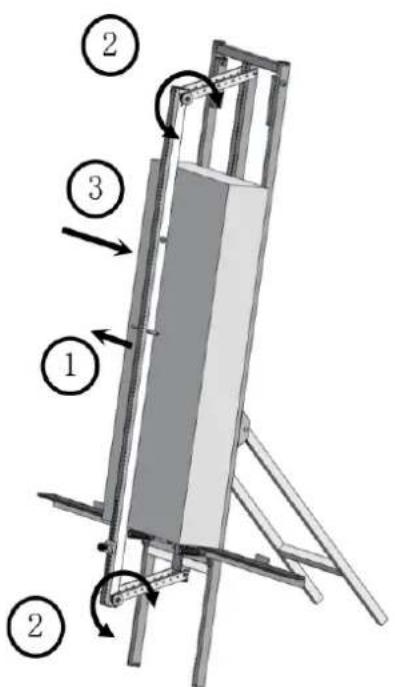

3) Umístěte materiál na místo, poté povolte horní a spodní šrouby přítlačné desky, abyste mohli materiál stlačit. Jakmile je materiál zajištěn, šrouby znovu utáhněte. Poté nařezat materiál ruční pilou.

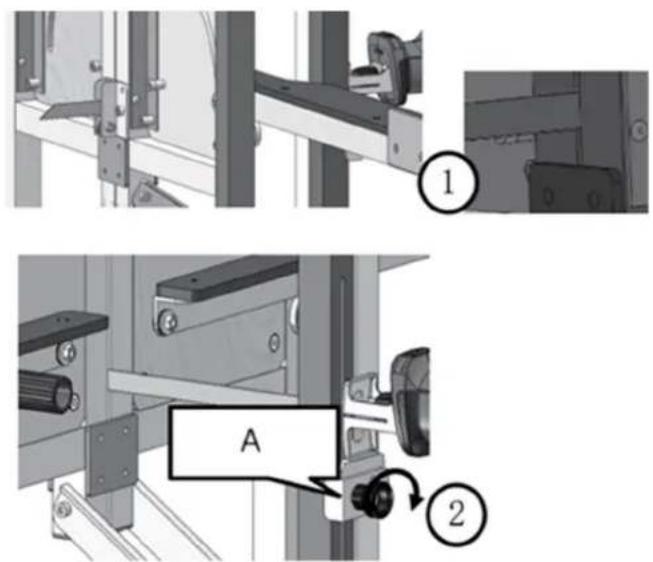

4) Při použití elektrické pily upravte před řezáním polohu koncového bloku tak, aby byl kotouč umístěn výše než plastový váleček. Tím se zabrání tomu, aby se čepel dotkla plastového válečku při řezání materiálu.

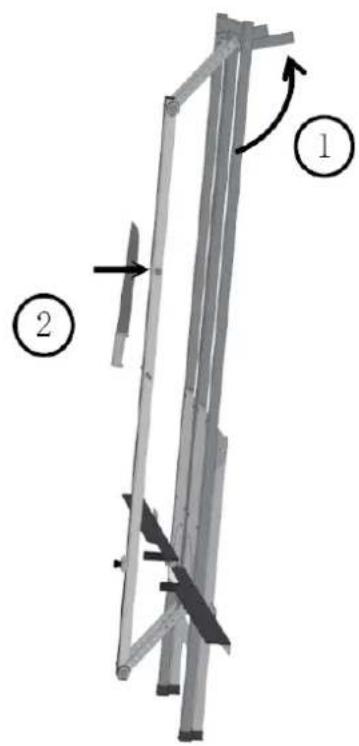

5) Pří provozu zařízení proti zdi rozložte dvě čtvercové trubky a umístěte je pod úhlem, aby bylo zařízení zajištěno. Jakmile se ustálí, pokračujte v řezání. Nůž z minerální vlny lze držet na místě na lisovací desce pomocí vestavěného magnetu.

1. Tvary k řezání

Obdélník
Trojúhelník ve tvaru žebříku

ČISTĚNÍ A ÚDRŽBA

Před každým použitím zkontrolujte všechny matice a šrouby a podle potřeby je dotáhněte. Kromě toho zkontrolujte ostrost kotouče nebo pily, protože tupé nástroje mohou vést ke zranění. Pokud není ostrost nejistá, vyměňte kotouč nebo pilu.

Nářadí čistěte suchým médiem a nepoužívejte žádná rozpouštědla.

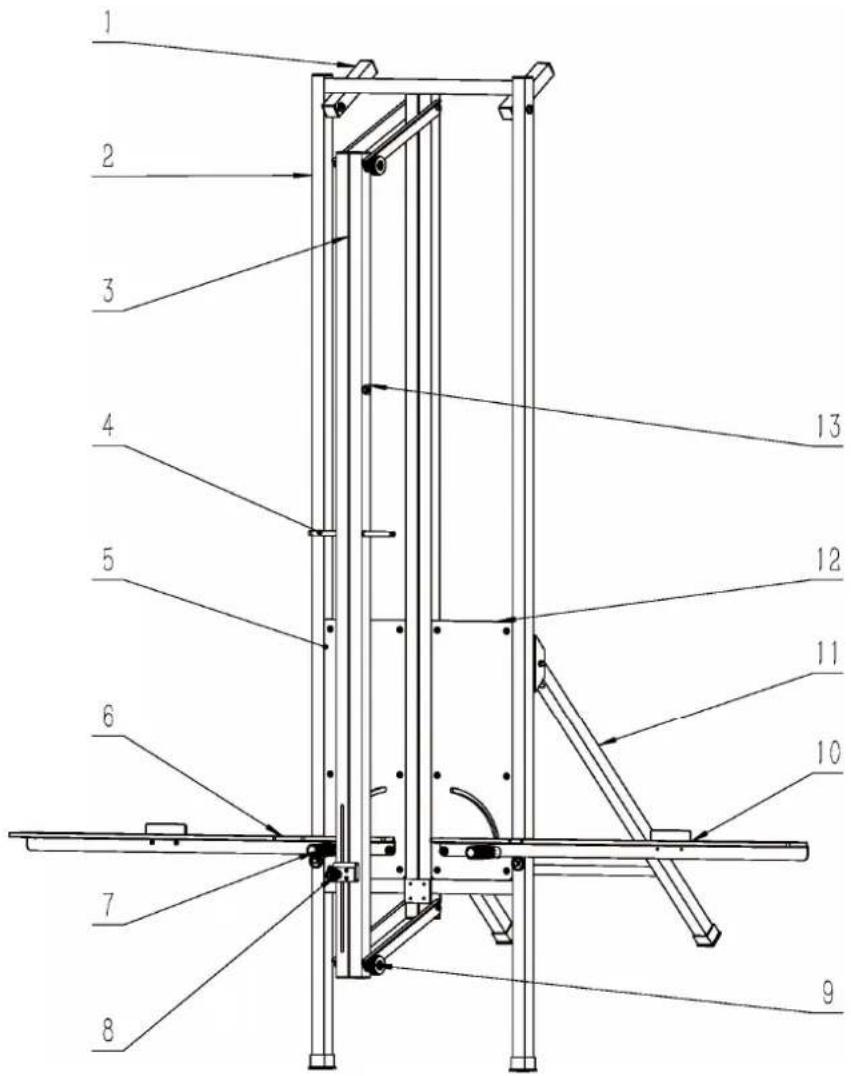

Schéma dílů

1 2 3 4 5 6 7 8 9 10 11 12 13

Číslo dílu Popis zařízení
1	Nástěnný nosný sloupek
2	Podpěrný držák
3	Stlačovací tyč směrem dolů
4	Rukojeť kompresní tyče směrem dolů
5	Levý
6	Sestava levého pravítka
7	Žebrovaná rukojeť
8	Komponenta omezení vratné pily
9	Nastavitelná matice
10	Pravá sestava pravítka
11	Zadní vzpěra tyč
12	Pravý
13 Magnet stojanu na nože

panel

panel

1) Vyberte stroj z kartónu, uvolnite suchý zips a rozložte zadný stojan. Potom zaveste hák, utiahnite skrutky.

3) Umiestnite materiál na miesto, potom uvolnite hornú a spodnú skrutku lisovacej dosky, čím umožníte stlačenie materiálu. Ked' je materiál zaistený, skrutky opát utiahnite. Potom na rezanie materiálu ručnou pílou.

Obdížnik
Trojuholník v tvare rebríka

Čistenie a údržba

Diel č.	Popis
1	Nástenný podporný stípik
2	Nosná konzola
3	Dolná kompresná tyč
4	Rukovát' stláčacej tyče smerom nadol
5 L'avý panel
6	Zostava l'avého praví tka
7	Rebrovaná rukovát'
8	Komponent obmedzenia vratnej pí ly
9	Nastavitelná matica
10	Pravá zostava praví tka
11	Tyč na vystuženie chrbta
12	Pravý
13 Magnet stojana na nože

panel
