ISU-WOOL-2B - Skæremaskine MSW - Gratis brugsanvisning og manual

Produkttype	Mineralulds skæremaskine
Mærke	MSW
Model	ISU-WOOL-2B
Vægt	14,25 kg
Kompatible materialer	Træfiberplader, stenuld, polyurethanskum
Ramme	Let aluminium
Anbefalet anvendelse	Med stiksav eller håndsav
Sikkerhed	Brug lukket beklædning, åndedrætsværn, beskyttelsesbriller og -handsker
Rengøring	Tør klud, brug ikke opløsningsmidler
Vedligeholdelse	Kontroller spænding af møtrikker og bolte før hver brug; kontroller klingens skarphed
Tykkelsesjusteringsfunktion	Ja, via justerbar trykplade
Begrænsningsblok	Ja, til at placere klingen over plastrullen
Vægbeslag	Ja, med vægstøttestolpe og firkantrør
Magnetkniv	Ja, integreret i trykpladen
Indbyggede linealer	Venstre og højre lineal
Rillet håndtag	Ja, til håndtering
Trykstang	Ja, med håndtag
Inkluderede paneler	Venstre og højre
Knivholder	Magnetisk

Ofte stillede spørgsmål - ISU-WOOL-2B MSW

Hvilke materialer kan skæres med maskinen ISU-WOOL-2B?

Maskinen er designet til at skære isoleringsmaterialer såsom træfiberplader, stenuld og polyurethanskum.

Hvordan justeres skæretykkelsen?

Løsn trykpladen ved at løsne top- og bundskruerne, placér materialet, og stram derefter skruerne efter at have justeret mellemrummet lidt større end materialets tykkelse.

Hvilken type sav skal bruges med dette apparat?

Du kan bruge en stiksav eller en håndsav. For den elektriske sav skal du justere begrænsningsblokken, så klingen er højere end plastrullen.

Hvordan fastgøres maskinen til en væg?

Fold de to firkantrør ud og placer dem i en vinkel for at fastgøre apparatet til væggen. Sørg for, at maskinen er stabil, før du skærer.

Hvordan rengøres skæremaskinen?

Rengør værktøjet med et tørt produkt og undgå at bruge opløsningsmidler. Kontroller regelmæssigt klingens skarphed.

Hvad gør jeg, hvis klingen rører plastrullen?

Justér begrænsningsblokken, så klingen placeres højere end plastrullen. Dette forhindrer enhver kontakt under skæring.

Er det nødvendigt at bære beskyttelsesudstyr?

Ja, det anbefales at bære lukket beklædning, åndedrætsværn, sikkerhedsbriller og beskyttelseshandsker for at undgå skader.

Hvordan samles maskinen til første brug?

Tag maskinen ud af kartonet, løsn velcrobåndet, fold bagstøtten ud, hægt krogen på, stram skruerne. Derefter fold linealerne ud og fastgør trykpladen ved at justere efter materialets tykkelse.

Hvordan udskiftes savklingen?

Maskinen indeholder ikke selv en klinge; den fungerer som en guide til din sav. Udskift savklingen i henhold til savfabrikantens instruktioner.

Hvor findes den fulde brugsanvisning?

Den fulde brugsanvisning er tilgængelig til gratis download i PDF-format på hjemmesiden notice-facile.com for modellen ISU-WOOL-2B fra MSW.

BRUGSANVISNING ISU-WOOL-2B MSW

Bemærk at denne brugervejledning er maskinoversat. Skønt der er blevet gjort en stor arbejdsindsats for at få oversættelserne så præcise som muligt, er ingen maskineoversættelser perfekte, og er heller ikke ment som erstatning for en menneskelig oversættelse. Den officielle brugervejledning er den engelske version. Vi hæfter ikke juridisk for misforståelser som følge af maskinelle fejloversættelser Såfremt der opstår tvivl om meningen, henviser vi til den engelske brugsanvisning da dette er den officielle version.

Tekniske data

Parameterbeskrivelse Parameterværdi
Produktnavn	Skæremaskine
Model	MSW-ISU-WOOL-2B
Vægt [kg] 14,25

Beskrivelse af apparatet

Dette produkt er designet til at skære i isoleringsmaterialer som træfiber, stenuld og polyuretanskumplader. Den er bygget med en letvægtsramme i aluminium og kan bruges sammen med en bajonetsav eller håndsav til præcis skæring i disse materialer.

Brugeren er ansvarlig for eventuelle skader som følge af utilsigtet brug af enheden.

Handling

Denne maskine må kun betjenes af uddannet personale, der har kendskab til brugen af den. Det anbefales at bære ordentligt beskyttelsesudstyr, herunder lukket arbejdstøj, åndedrætsværn, sikkerhedsbriller og beskyttelseshandsker.

1. Betjeningstrin

1) Tag maskinen ud af kartonen, løsn velcroen, og fold bagstativet ud. Hæng derefter krogen op, og spænd skruerne.

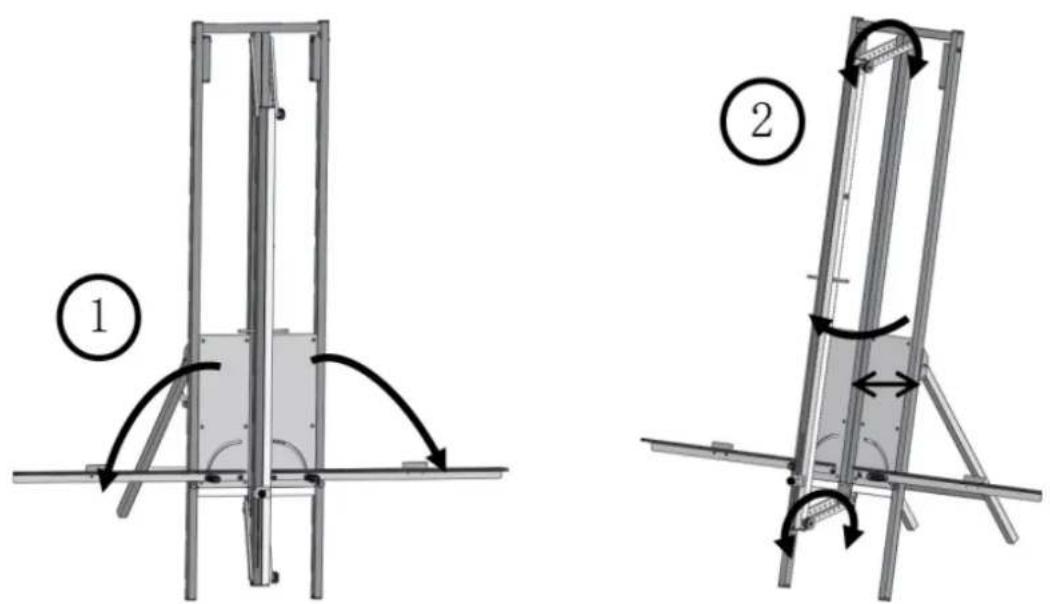

2) Fold venstre og højre lineal ud, og fastgør pressepladen ved at stramme de øverste og nederste skruer og justere dem ud fra materialets tykkelse. Sørg for, at afstanden mellem pressepladen og pladen er lidt større end materialets tykkelse.

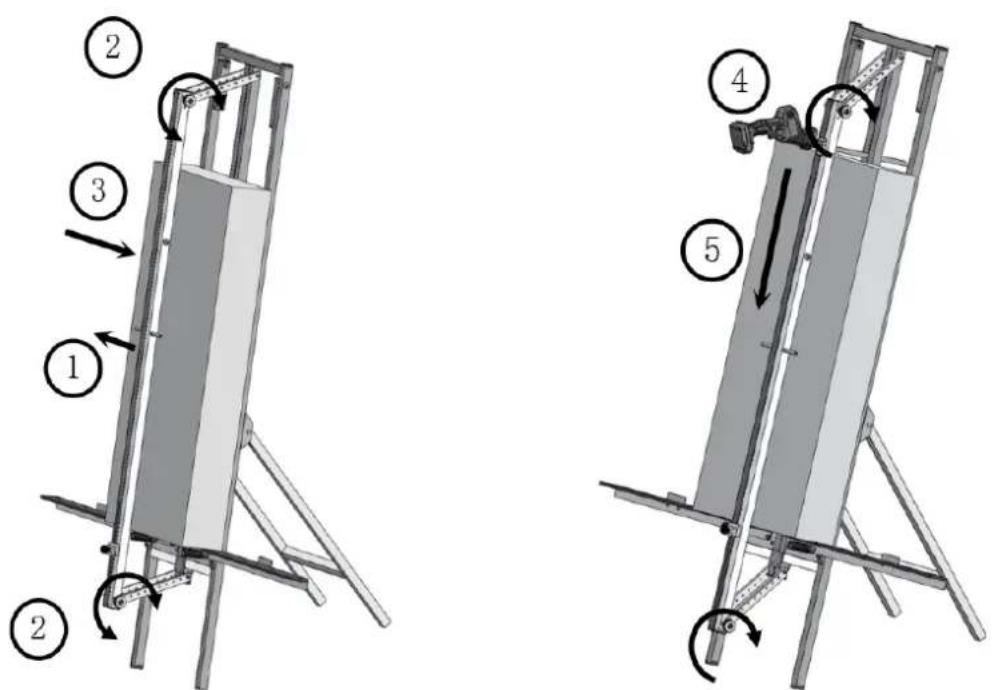

3) Læg materialet på plads, og løsn derefter de øverste og nederste skruer på pressepladen, så den kan komprimere materialet. Når materialet er fastgjort, strammes skruerne igen. Derefter skal materialet skæres til med en håndsav.

4) Når du bruger den elektriske sav, skal du justere grænseblokkens position før skæring for at sikre, at klingen er placeret højere end plastrullen. Det forhindrer, at klingen rører ved plastrullen, når den skærer gennem materialet.

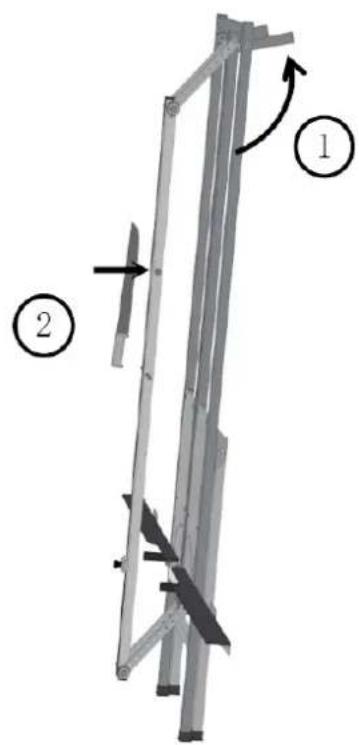

5) Når du bruger enheden op ad en væg, skal du folde de to firkantede rør ud og placere dem i en vinkel for at sikre enheden. Når den er stabil, kan du fortsætte med at skære. Mineraluldskniven kan holdes på plads på pressepladen ved hjælp af den indbyggede magnet.

1. Former, der skal skæres

Rektangel
Stigeformet trekant

Efterse alle møtrikker og bolte før hver brug, og stram dem efter behov. Tjek også, om klingen eller saven er skarp, da sløvt værktøj kan føre til skader. Hvis du er usikker på skarpheden, skal du udskifte klingen eller saven.

Rengør værktøjet med et tørt medium, og undgå at bruge opløsningsmidler.

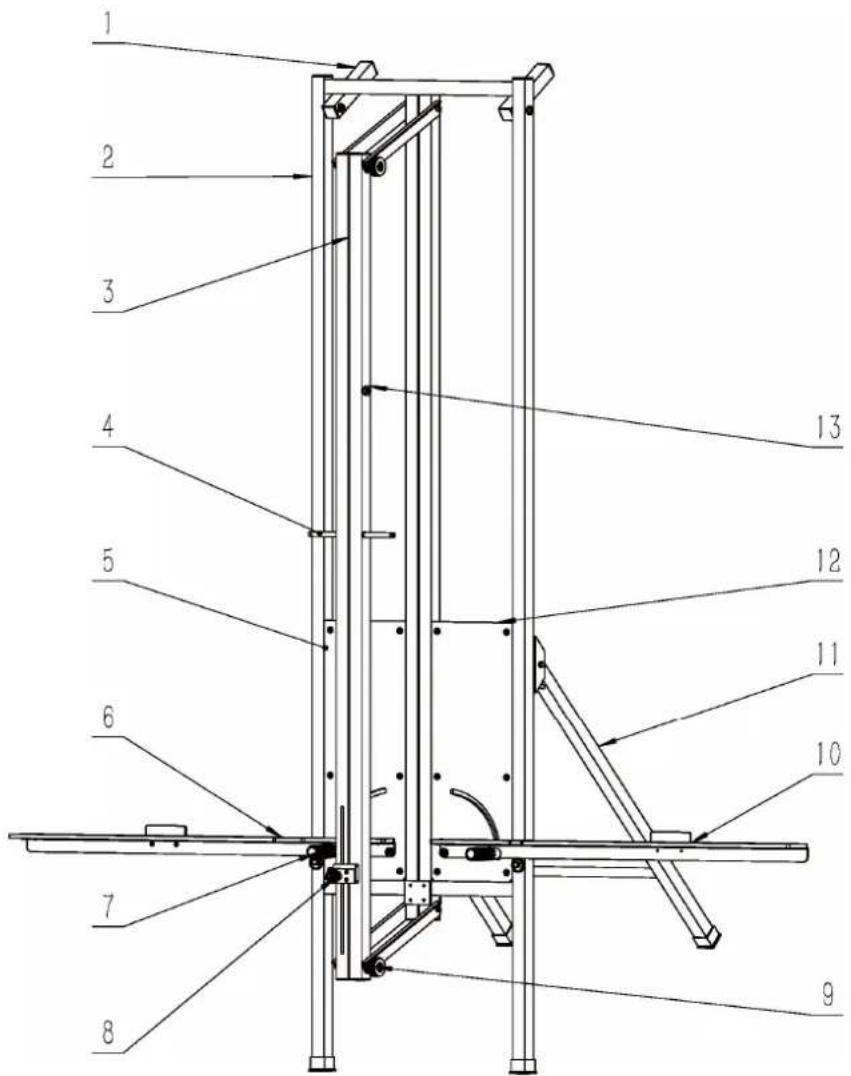

Diagram over dele

Delnummer

Beskrivelse

af

1	Vægmonteret		støttestolpe
2	Støttebeslag
3	Nedadgående		kompressionsstangnedadgående kompanel
4	Håndtag	til
5	Venstre
6 Samling af verstre lineal
7	Ribbet		håndtagtilmøtrik
8	Begrænsningskomponent
9	Justerbar
10 Montering af højre lineal
11 Stang til rygstøtte
12	Højre		panel
13 Magnet til knivstativ
