ISU-WOOL-2B - Rezalna naprava MSW - Brezplačna navodila za uporabo

Vrsta izdelka	Stroj za rezanje mineralne volne
Znamka	MSW
Model	ISU-WOOL-2B
Teža	14,25 kg
Združljivi materiali	Lesene vlaknene plošče, kamena volna, poliuretanska pena
Okvir	Lahki aluminij
Priporočena uporaba	Z vbodno žago ali ročno žago
Varnost	Nosite zaprta oblačila, respirator, zaščitna očala in rokavice
Čiščenje	Suha krpa, ne uporabljajte topil
Vzdrževanje	Pred vsako uporabo preverite zategnjenost matic in vijakov; preverite ostrino rezila
Funkcija nastavitve debeline	Da, preko nastavljive tlačne plošče
Omejitveni blok	Da, za namestitev rezila nad plastični valj
Stenski nosilec	Da, s stenskim nosilnim stebrom in kvadratnimi cevmi
Magnetni nož	Da, vgrajen v tlačno ploščo
Vgrajena merila	Levo in desno merilo
Rebrasti ročaj	Da, za rokovanje
Stiskalna palica	Da, z ročajem
Vključene plošče	Leva in desna
Držalo za nože	Magnetno

Pogosto zastavljena vprašanja - ISU-WOOL-2B MSW

Katere materiale je mogoče rezati s strojem ISU-WOOL-2B?

Stroj je namenjen rezanju izolacijskih materialov, kot so lesene vlaknene plošče, kamena volna in poliuretanska pena.

Kako nastaviti debelino reza?

Odstranite tlačno ploščo tako, da popustite zgornji in spodnji vijak, položite material, nato pa privijte vijaka po nastavitvi reže, ki je nekoliko večja od debeline materiala.

Kakšno žago uporabiti s to napravo?

Uporabite lahko vbodno žago ali ročno žago. Za električno žago nastavite omejitveni blok, tako da je rezilo višje od plastičnega valja.

Kako pritrditi stroj na steno?

Razvijte obe kvadratni cevi in ju postavite pod kotom, da pritrdite napravo na steno. Pred rezanjem se prepričajte, da je stroj stabilen.

Kako očistiti rezalni stroj?

Orodje očistite s suhim izdelkom in se izogibajte uporabi topil. Redno preverjajte ostrino rezila.

Kaj storiti, če rezilo zadene plastični valj?

Nastavite omejitveni blok, tako da je rezilo nameščeno višje od plastičnega valja. To prepreči stik med rezanjem.

Ali je potrebno nositi zaščitno opremo?

Da, priporočljivo je nositi zaprta oblačila, respirator, zaščitna očala in zaščitne rokavice, da preprečite poškodbe.

Kako sestaviti stroj za prvo uporabo?

Vzemite stroj iz kartona, popustite ježka, razvijte zadnji nosilec, obesite kavelj, privijte vijake. Nato razvijte merila in pritrdite tlačno ploščo, pri čemer prilagodite debelini materiala.

Kako zamenjati rezilo žage?

Stroj sam ne vsebuje rezila; služi kot vodilo za vašo žago. Rezilo vaše žage zamenjajte v skladu z navodili proizvajalca žage.

Kje najti celotna navodila za uporabo?

Celotna navodila so na voljo za brezplačen prenos v formatu PDF na spletni strani notice-facile.com za model ISU-WOOL-2B proizvajalca MSW.

NAVODILA ZA UPORABO ISU-WOOL-2B MSW

Ta uporabniški priročnik je bil za vaše udobje preveden s strojnim prevajanjem. Vloženi so bili razumni napori, da se zagotovi točen prevod; vendar noben avtomatiziran prevod ni popoln niti ni namenjen nadomestitvi človeških prevajalcev. Uradni uporabniški priročnik je angleška različica. Kakršna koli neskladja ali razlike, ustvarjene v prevodu, niso zavezujoče in nimajo pravnega učinka za namene skladnosti ali uveljavljanja. Če se pojavijo kakršna koli vprašanja v zvezi s točnostjo informacij v uporabniškem priročniku, si oglejte angleško različico te vsebine, ki je uradna različica.

Tehnični podatki

Opis parametra Vrednost parametra
Ime izdelka Stroj za rezanje mineralne volne
Model	MSW-ISU-WOOL-2B
Teža [kg] 14,25

Opis

Ta izdelek je zasnovan za rezanje izolacijskih materialov, kot so lesna vlakna, kamena volna in penaste poliuretanske plošče. Zgrajen z lahkim aluminijastim okvirjem se lahko uporablja s sabljasto ali ročno žago za natančno rezanje teh materialov.

Uporabnik odgovarja za vso škodo, ki nastane zaradi nenamenske uporabe naprave.

Delovanje

Ta stroj sme upravljati samo usposobljeno osebje, ki je seznanjeno z njegovo uporabo. Priporočljivo je, da nosite ustrezno zaščitno opremo, vključno z zaprto delovno obleko, respiratorji, zaščitnimi očali in zaščitnimi rokavicami.

1. Koraki delovanja

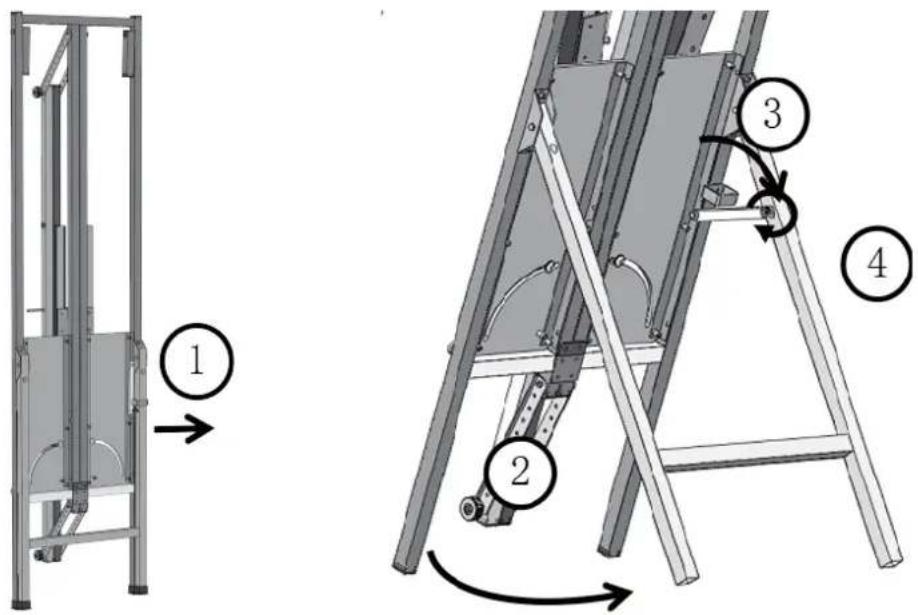

1) Napravo vzemite iz škatle, zrahljajte ježke in odprite zadnje stojalo. Nato obesite kavelj, privijte vijake.

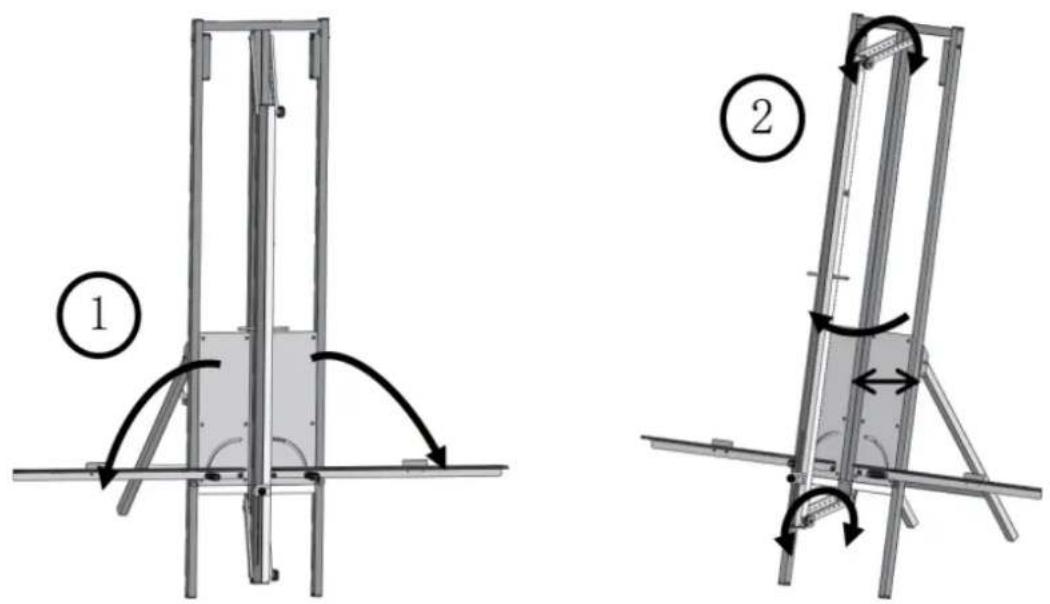

2) Odprite levo in desno ravnilo in pritrdite pritisno ploščo tako, da privijete zgornje in spodnje vijake ter ju prilagodite glede na debelino materiala. Prepričajte se, da je razmik med tlačno ploščo in desko nekoliko večji od debeline materiala.

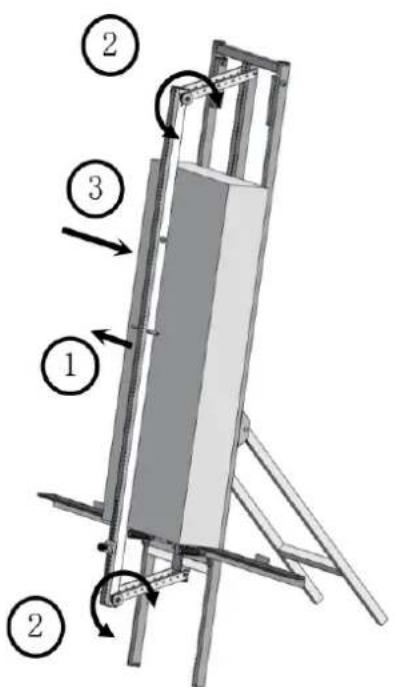

3) Postavite material na svoje mesto, nato popustite zgornje in spodnje vijake stiskalne plošče, da lahko stisne material. Ko je material pritrjen, ponovno privijte vijake. Nato za rezanje materiala z ročno žago.

4) Ko uporabljate električno žago, pred rezanjem prilagodite položaj omejevalnega bloka, da zagotovite, da je rezilo višje od plastičnega valja. To preprečuje, da bi se rezilo pri rezanju skozi material dotaknilo plastičnega valja.

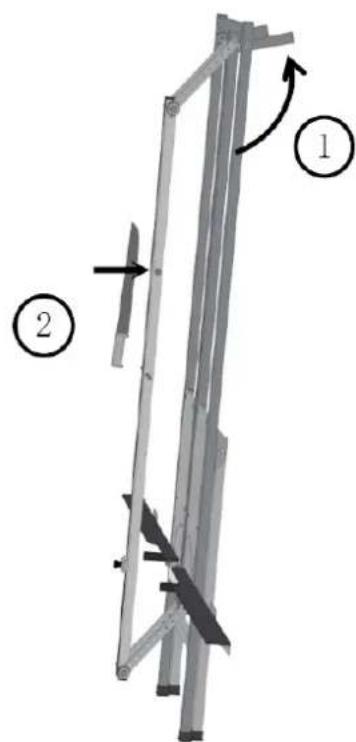

5) Ko napravo uporabljate ob steni, razprite dve kvadratni cevi in ju postavite pod kotom, da pritrdite napravo. Ko je stabilen, nadaljujte z rezanjem. Nož za mineralno volno lahko na stiskalni plošči pritrdite z vgrajenim magnetom.

1. Oblike za rezanje

Pravokotnik
Trikotnik v obliki lestve

Čiščenje in vzdrževanje

Pred vsako uporabo preglejte vse matice in vijake ter jih po potrebi privijte. Poleg tega preverite ostrino rezila ali žage, saj lahko topa orodja povzročijo poškodbe. Če ostrina ni zanesljiva, zamenjajte rezilo ali žago.

Orodje čistite s suhim sredstvom in se izogibajte uporabi topil.

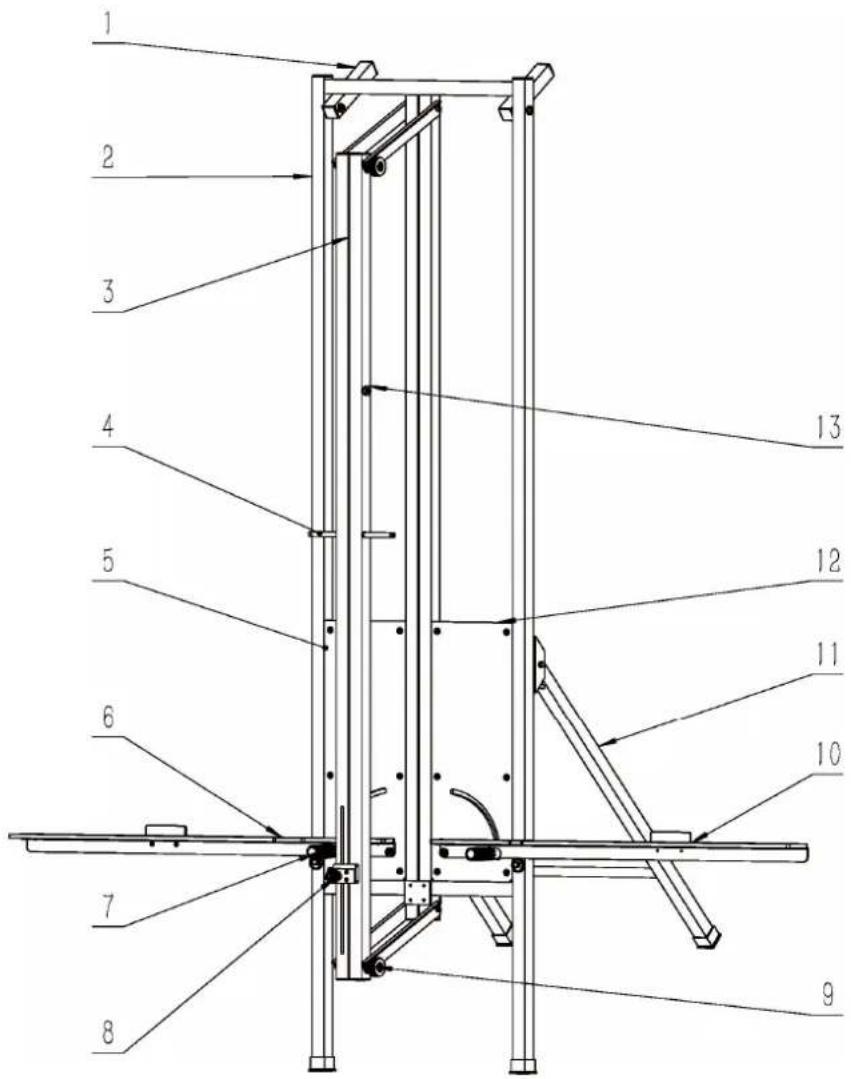

Diagram delov

Številka dela Opis

1 Stenski nosilni	steber
2	Podporni
3	Stiskalna
4	Ročaj za kompresijsko palico navzdol
5	Leva plošča
6 Sklop levega ravnila
7	Rebrast
8	Omejitvena komponenta
9	Nastavljiva
10 Sklop desnega ravnila
11 Palica za hrbtno oporo
12	Desna plošča
13 Magnet za stojalo za nože

nosilec palica ročaj matica
