INSTRUKCJA OBSŁUGI ISU-WOOL-2B MSW
Niniejsza instrukcja obsługi została przetłumaczona dla Twojej wygody za pomocą tłumaczenia maszynowego. Dołożono wszelkich starań, aby zapewnić dokładne tłumaczenie. Należy jednak pamiętać, że żadne tłumaczenie automatyczne nie jest doskonałe i nie ma na celu zastąpienia tłumaczy-ludzi. Oficjalną instrukcją obsługi jest wersja angielska. Wszelkie rozbieżności lub różnice powstałe w tłumaczeniu nie są wiążące i nie mają skutków prawnych dla celów zgodności lub egzekwowania przepisów. W razie jakichkolwiek pytań co do dokładności informacji zawartych w Instrukcji obsługi prosimy zapoznać się z wersją angielską tej instrukcji, która jest wersją oficjalną.
Dane techniczne
| Opis parametru | Wartość parametru |
| Nazwa produktu | Maszyna do cięcia wełny mineralnej |
| Model | MSW-ISU-WOOL-2B |
| Cieżar [kg] 14,25 |
Opis urządzenia
Produkt ten jest przeznaczony do cięcia materiałów izolacyjnych takich jak płyty z włókna drzewnego, wełna mineralna i płyty piankowo-poliuretanowe. Urządzenie posiada lekką aluminiową ramę i można go używać z piłą szablastą lub piłą ręczną, co umożliwia precyzyjne cięcie tych materiałów.
Użytkownik ponosi odpowiedzialność za wszelkie szkody powstałe na skutek niewłaściwego użycia urządzenia.
Praca z urządzeniem
Urządzenie powinno być obsługiwane wyłącznie przez przeszkolony personel, który posiada wiedzę na temat jego użytkowania. Zaleca się noszenie odpowiedniego sprzętu ochronnego, obejmującego zamknięte ubranie robocze, maski oddechowe, okulary ochronne i rękawice ochronne.
1. Etapy operacji

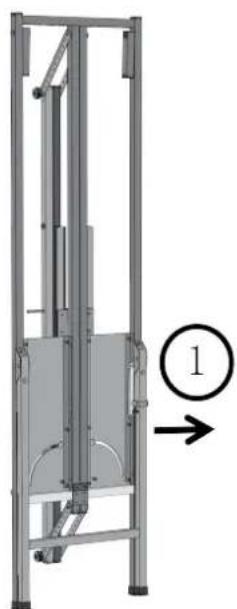

1) Wyjmij maszynę z kartonu, poluzuj rzep i rozłóż tylną podstawkę. Następnie zawieś hak, dokręć śruby.

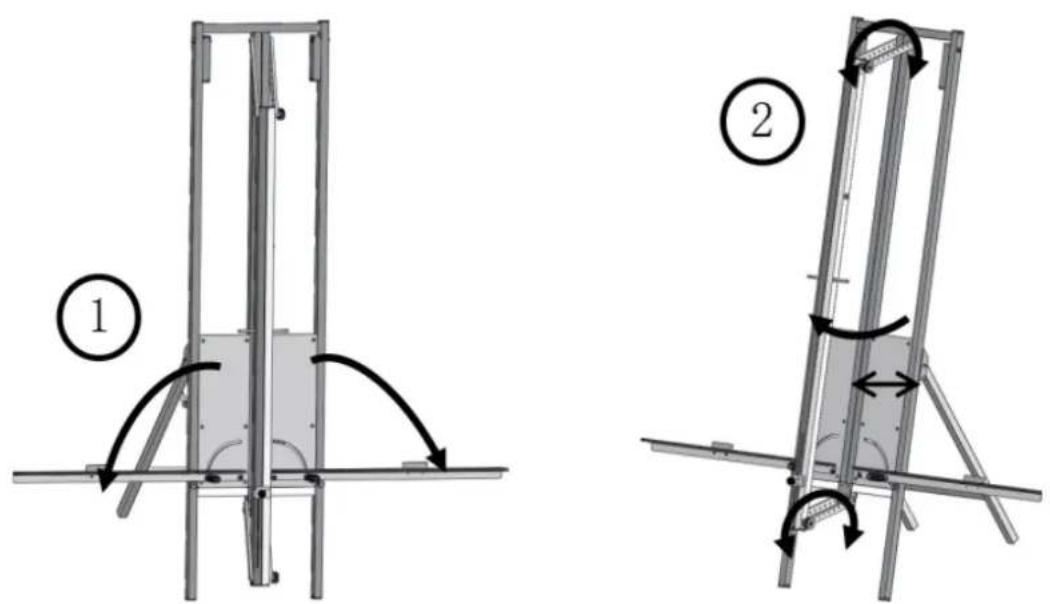

2) Rozlóż lewą i prawą linijkę i zabezpiecz płytę dociskową, dokręcając górną i dolną śrubę, regulując je na podstawie grubości materiału. Upewnij się, że szczelina między płytą dociskową a płytą jest nieznacznie większa od grubości materiału.

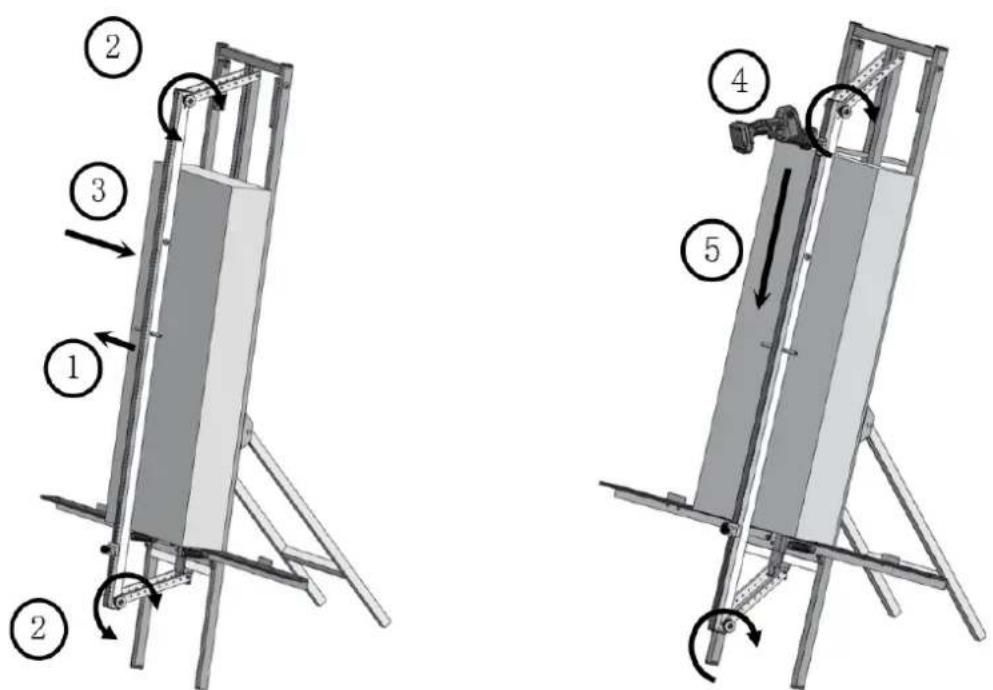

3) Umieść materiał na miejscu, a następnie poluzuj górną i dolną śrubę płyty dociskowej, umożliwiając jej ściśnięcie materiału. Po zabezpieczeniu materiału należy ponownie dokręcić śruby. Następnie należy przeciąć materiał piłą ręczną.
4) W przypadku używania piły elektrycznej przed cięciem należy ustawić położenie bloku ograniczającego, aby mieć pewność, że ostrze znajduje się wyżej niż rolka plastikowa. Zapobiega to dotykaniu plastikowego wałka przez ostrze podczas przecinania materiału.

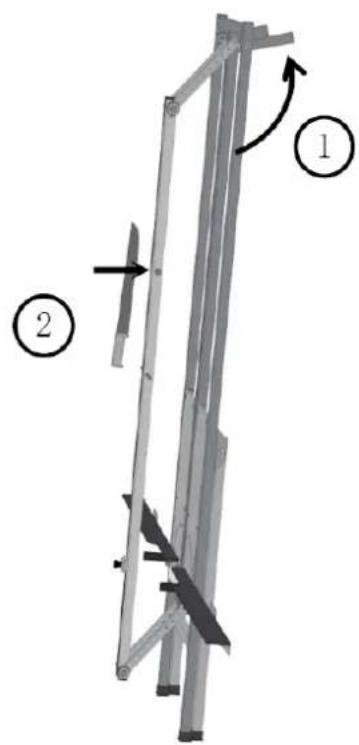

5) W przypadku ustawiania urządzenia przy ścianie należy rozłożyć dwie kwadratowe rury i ustawić je pod kątem, aby zabezpieczyć urządzenie. Po ustabilizowaniu się stanu można przystąpić do cięcia. Nóż do wełny mineralnej można przytrzymać na płycie dociskowej za pomocą wbudowanego magnesu.
- Kształty do wycięcia
| Prostokąt |  |
| Trójkąt w kształcie drabiny |  |
Czyszczenie i konserwacja
Przed każdym użyciem należy sprawdzić wszystkie nakrętki i śruby, dokręcając je w razie potrzeby. Sprawdź również ostrość ostrza lub piły, gdyż tępe narzędzia mogą spowodować obrażenia. W razie wątpliwości co do ostrości należy wymienić ostrze lub piłę.
Narzędzie należy czyścić suchą szmatką i unikać stosowania rozpuszczalników.

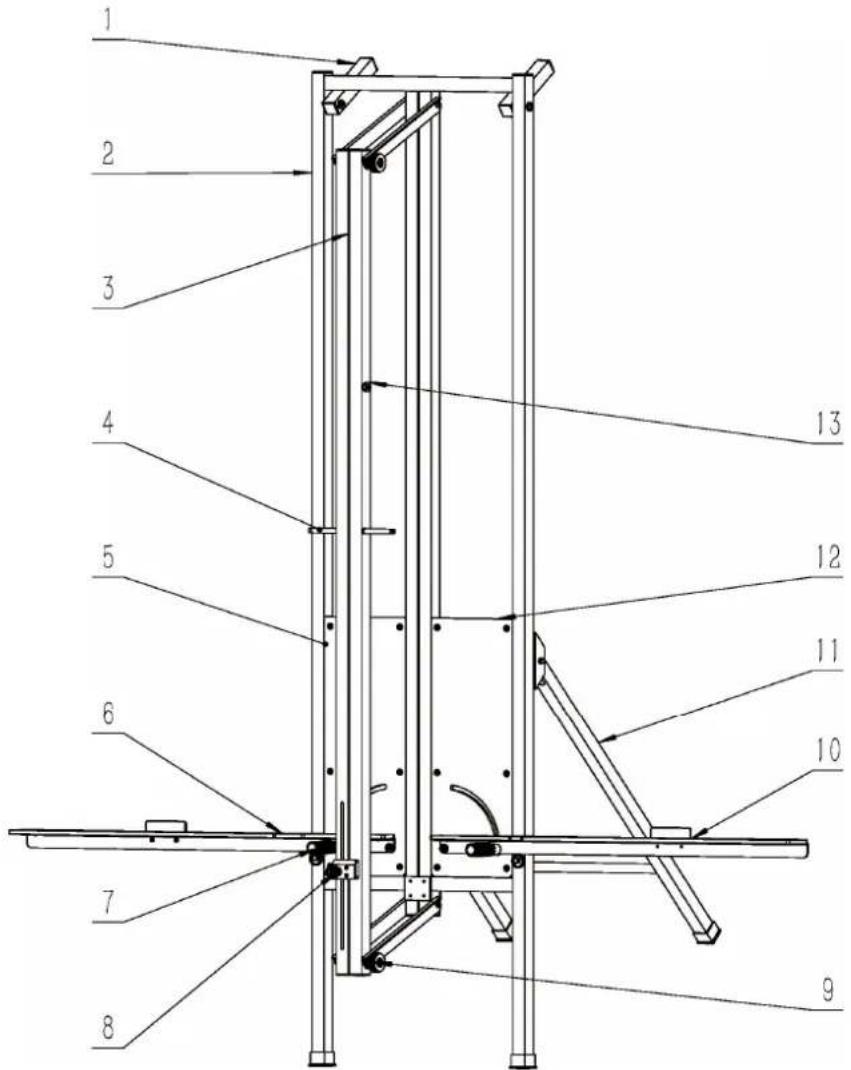

Schemat części
| 1 | Słupek podporowy montowany na ścianie |
| 2 | Wspornik |
| 3 | Pręt kompresji w dół |
| 4 | Uchwyt pręta kompresyjnego skierowany w dół |
| 5 | Panel |
| 6 | Lewy |
| 7 | Uchwyt |
| 8 | Komponent ograniczający piłę szablastą |
| 9 | Nakrętka regulowana |
| 10 | Montaż prawej linijki |
| 11 | Pręt usztywniający plecy |
| 12 | Panel |
| 13 | Magnes na stojak na noże |
lewy montaż linijki żebrowany
prawy
Produkty elektryczne i elektroniczne po zakończeniu okresu eksploatacji wymagają segregacji i oddania ich do wyznaczonego punktu odbioru. Nie wolno wyrzucać produktów elektrycznych razem z odpadami gospodarstwa domowego. Zgodnie z dyrektywą WEEE 2012/19/UE obowiązującą w Unii Europejskiej, urządzenia elektryczne i elektroniczne wymagają segregacji i utylizacji w wyznaczonych miejscach. Dbając o prawidłową utylizację, przyczyniasz się do ochrony zasobów naturalnych i zmniejszasz negatywny wpływ oddziaływania na środowisko, człowieka i otoczenie. Zgodnie z krajowym prawodawstwem, nieprawidłowe usuwanie odpadów elektrycznych i elektronicznych może być karane!
