ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ RC-RT-01 Royal Catering

Αυτό το εγχειρίδιο χρήστη έχει μεταφραστεί για τη διευκόλυνσή σας χρησιμοποιώντας αυτόματη μετάφραση. Έχουν γίνει εύλογες προσπάθειες για την παροχή ακριβούς μετάφρασης. Ωστόσο, καμία αυτοματοποιημένη μετάφραση δεν είναι τέλεια ούτε προορίζεται να αντικαταστήσει τους ανθρώπινους μεταφραστές. Το επίσημο εγχειρίδιο χρήστη είναι η αγγλική έκδοση. Τυχόν ασυμφωνίες ή διαφορές που δημιουργούνται στη μετάφραση δεν είναι δεσμευτικές και δεν έχουν νομική ισχύ για σκοπούς συμμόρφωσης ή επιβολής. Εάν προκύψουν ερωτήσεις σχετικά με την ακρίβεια των πληροφοριών που περιέχονται στο Εγχειρίδιο χρήσης, ανατρέξτε στην αγγλική έκδοση αυτών των περιεχομένων που είναι η επίσημη έκδοση.

Τεχνικά στοιχεία

Περιγραφή παραμέτρων	Τιμή παραμέτρου
Όνομα προϊόντος	Ψησταριά
Μοντέλο	RC-RT-01
Ονομαστική τάση [V~] / συχνότητα [Hz]	400 / 50
Ο νο μασ τι κή ι σ χ ύς [W]	8000
Βάρος [kg] 106,72

Π ε ρ ι γ ρ α φ ή

Αυτό το μηχάνημα χρησιμοποιείται για το ψήσιμο ολόκληρων κοτόπουλων, μοσχάρι, πορτοέτα κ.λπ., το καθένα με χώρο για 4 έως 6 κοτόπουλα.

Ο χρήστης ευθύνεται για οποιαδήποτε ζημία προκύψει από ακούσια χρήση της συσκευής.

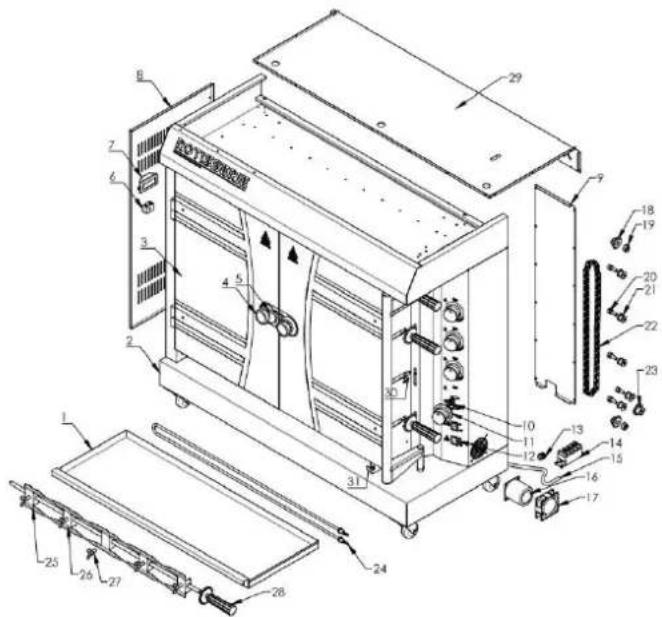

Διάγραμμαεξαρτημάτων

Π ροσοχή: Τα σφραγισμένα μέρη δεν πρέπει να χρησιμοποιούνται από τον χρήστη.

Αριθμόςανταλλακτικού	Περιγραφή	Αριθμόςτεμαχίων
1	Δίσκος νερού / λαδιού	1
2 Σώμα	1
3	Γυάλινη Πόρτα	2
4 Πόμολο	2
5	Κλείδωμα λαβής	1
6 Φως	1
7	Μαγνητικός ακροδέκτης 1	1
8	Πλάκα αριστερής πλευράς	1
9	Πίσω κάλυμμα του ηλεκτρικού κιβωτίου ελέγχου	1
10	Ελεγκτής θερμοκρασίας	4
11	Θερμ. Εξάρτημα πόμολο	4
12 Διακόπτης On-Off 2
13	Κεφαλή καλωδίου ρεύματος	1
14	Μαγνητικό τερματικό	1
15	Καλώδιο τροφοδοσίας	1
16	Μοτέρ	1
17	Ανεμιστήρας	1
18	Κινητό γρανάζι	2
19	Αποστάτης γραναζιών	2
20	Κεντρικό χιτώνιο άξονα μεταβατικού τροχού	5
21	Τροχός μετάβασης	5
22	Αλυσίδα	1
23	Γρανάζια κίνησης	1
24	Στοιχείο θέρμανσης	4
25	Πιρούνι 1	8
26	Πιρούνι 2	12
27	Βίδα φτερού	20
28	Περιστρεφόμενη ράβδος	4
29	Επάνω εξώφυλλο	1
30	Πιάτο πόρπης πιρουνιού	4
31	Σταθερή πλάκα σε δίσκο νερού / λαδιού	1

Συμβουλές συναρμολόγησης

1. Πριν από τη χρήση, βεβαιωθείτε ότι το τροφοδοτικό αντιστοιχεί σε αυτό που εμφανίζεται στην πινακίδα τεχνικών χαρακτηριστικών ή σε αυτό το εγχειρίδιο.
2. Βρείτε μια μεγάλη και καθαρή περιοχή στην οποία θα συναρμολογήσετε το μηχάνημά σας.
3. Ανατρέξτε στο διάγραμμα ανταλλακτικών όπως χρειάζεται.
4. Α φήστε το μηχάνημασεκαλάαεριζόμενομέρος γιανα αποφύγετετονκίνδυνοπυρκαγιάς.
5. Κρατήστε το πίο υμέρος του μηχανήματος μακριά από το ίχο 50 cmή με γαλύτερο.
6. Το μηχάνημα πρέπει να είναι αρκετά σταθερό μετά την εγκατάσταση για να αποφεύγεται το κούνημα κατά τη χρήση.

7. Το μηχάνημα πρέπει να εγκατασταθεί μόνο του ή με άλλο προϊόν σύμφωνα με το προβλεπόμενο πεδίο εφαρμογής.

8. Βεβαιωθείτε ότι όλα τα εξαρτήματα δεν είναι χαλαρά και ότι η μονάδα είναι σε κατάσταση λειτουργίας πριν από τη λειτουργία.

9. Μην τοποθετείτε τα εύφλεκτα προϊόντα στο μηχάνημα, όπως πανί. Εάν δεν το κάνετε αυτό, θο προκληθεί ατύχημα πυρκαγιάς.

Λ ει το υ ρ γία

Οδηγίες λειτουργίας:

Τοποθετήστε το μηχάνημα σε επίπεδη πλατφόρμα, το καλώδιο τροφοδοσίας πρέπει να συνδεθεί στους διακόπτες κυκλώματος διαρροής. Πριν από τη χρήση, ελέγξτε εάν η τάση τροφοδοσίας είναι σύμφωνη με αυτή στην πινακίδα δεδομένων και εάν ο διακόπτης τροφοδοσίας και η ασφάλεια του χρήστη συμμορφώνονται με το αίτημα της τροφοδοσίας του μηχανήματος. Το σώμα πρέπει να γειωθεί σωστά. Απαγορεύεται η τοποθέτηση του σκυροδέματος και του εκρηκτικού αντικειμένου κοντά στο μηχάνημα. Και κρατήστε το στο περιβάλλον με το ανώτερο σύστημα εξαερισμού. Η θερμοκρασία γύρω πρέπει να είναι μικρότερη από 50. Επιπλέον, απαγορεύεται η ξηρή καύση του σωλήνα θέρμανσης προκειμένου να παραταθεί η διάρκεια ζωής του μηχανήματος.

Βήματα λειτουργίας:

1. Περιστρέψτε τις βίδες αριστερόστροφα για να χαλαρώσετε τα ψητά πιρούνια κοτόπουλου και μετά βάλτε τα κοτόπουλα στα πιρούνια. Μετακινήστε τα πιρούνια στην κατάλληλη θέση και περιστρέψτε τις βίδες δεξιόστροφα για να στερεώσετε το πιρούνι. Στη συνέχεια, τοποθετήστε τις ράβδους πίσω στο μηχάνημα. Ρυθμίστε τη θέση και κλειδώστε τα καλά αφού είναι εντάξει. Συνιστάται το μέγιστο φορτίο να είναι 6-8 kg ανά ράβδο για να αποφευχθεί οποιαδήποτε ζημιά.

• Σημειώστε ότι τα πιρούνια είναι αιχμηρά. Φοράτε προστατευτικά γάντια εάν χρειάζεται.
• Το καλάμι θα είναι βαρύ αφού βάλετε πάνω του γεμάτα κοτόπουλα. Βγάλτε το ή βάλτε το μα τα δύο χέρια.

1. Σύνδεση του ρεύματος σε λειτουργία (Η τάση του ρεύματος πρέπει να είναι ίδια με την πινακίδα του μηχανήματος και θα πρέπει να εγκαταστήσετε διακόπτη τροφοδοσίας, ασφάλεια και διακόπτη για το μηχάνημα). Φωτισμός του μηχανήματος σύμφωνα με τα παραπάνω βήματα. Οι καιοστήρες αρχίζουν να καιγονται και η θερμοκρασία του μηχανήματος αρχίζει να αυξάνεται. Ενεργοποιήστε τον διακόπτη on-off του κινητήρα, τον διακόπτη on-off του ανεμιστήρα και τον διακόπτη on-off των φώτων. Στη συνέχεια, τα καλάμια αρχίζουν να περιστρέφονται και τα κοτόπουλα αρχίζουν να ψήνονται.

ΕΠΙ ΜΑΚΡΙ Διακόπτης εν

ΕΠΙ ΜΑΚΡ Διακόπτης εν

ΕΠΙ ΜΑΚ Διακόπτης ενε

1. Το περιστρεφόμενο καλάμι είναι για τα ψητά κοτόπουλα. Μπορεί να τοποθετηθεί για να καθαρίσει ή να φτιάξει τα κοτόπουλα. Το κοτόπουλο πρέπει να το βάζουμε στη μέση του πιρουνιού. Κατά την περιστροφή των ράβδων, περιστρέφονται και τα ψητά κοτόπουλα.

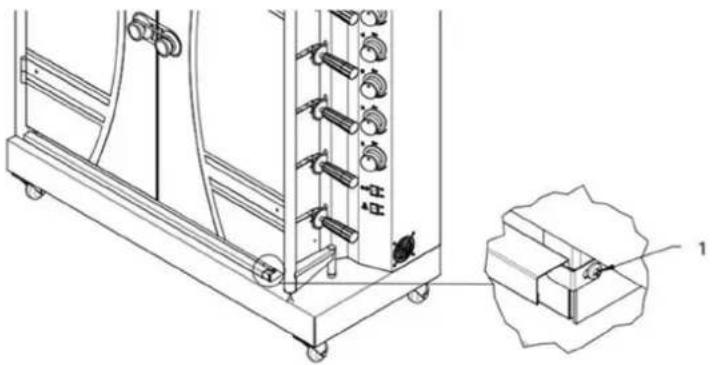

2. Γεμίστε νερό στο δίσκο λαδιού και κρατήστε πάντα μια συγκεκριμένη ποσότητα νερού (Η συνιστώμενη ποσότητα νερού είναι μεγαλύτερη από το ήμιου του δίσκου νερού), για να αποφευχθεί η ξήρανση. Παρατήρηση:

1 - Ξεσφίξτε πρώτα τη βίδα τον νερού, δοκιμάστε τη σταθ ερή πλάκακαι μετά μπορείτε ναβγάλετετο δίσκον ερού.

Προσοχή: Όταν χρησιμοποιείτε αυτό το μηχάνημα, μην αγγίζετε την ηλεκτρική περιοχή θέρμανσης για να αποφύγετε το ζεμάτισμα.

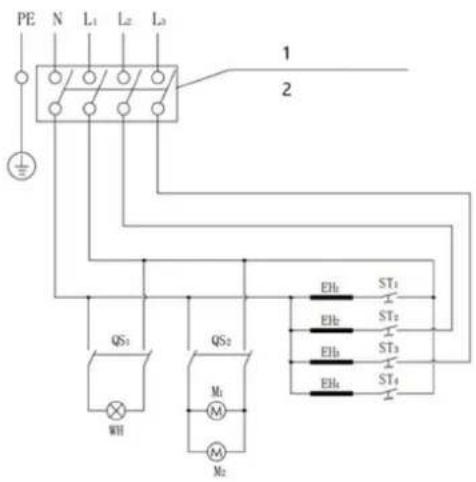

Ηλεκτρολογικά Σχήματα

Ελέγξτε το κύκλωμα. Ο τεχνικός εγκατάστασης θα πρέπει να είναι υπεύθυνος για την εγκατάσταση αυτής της συσκευής. Διακόψτε το ρεύμα και αφήστε τη συσκευή να κρυώσει εντελώς πριν αποσυναρμολογήσετε αυτήν τη συσκευή.

PE N L1 L2 L3 1 2 QS1 QS2 M1 M2 WH EHb ST1 ST2 ST3 ST4

1 - 400V, 50Hz; Ο χρήστης πρέπει να δοκιμάσει την παροχή ρεύματος με προοταοία αλό διαρροξες.

2 - Προτείνουμε να χρηοι μο ποιήσε τε κα λώδιο ρεύματος 60Α, 4 m².

WH: Φως

ST1-ST4: Θερμοστάτης

ΕΗ1-ΕΗ4: Θερμαντικό στοιχείο

QS1: Διακόπτης On-Off 1 QS2: Διακόπτης On-Off 2 Ανεμιστήρας

M1: Μοτέρ

M2:

Καθαρισμός και συντήρηση

1. Όλες οι εργασίες σέρβις και συντήρησης πρέπει να εκτελούνται αφού διακοπεί η παροχή ρεύματος.
2. Εάν υπάρχει κάποιο πρόβλημα στο μηχάνημα, μην αποσυναρμολογήσετε το μηχάνημα, απλώς στείλτε το σε εμάς για επισκευή.
3. Α πο συν δέστε το φις από την πρίζα ἡ κόψτε το διακόπτη τροφοδοοίας εάν το μηχάν ημα δεν πρόκειται να χρηοι μοποι ηθείγια μεγαλύτερο χρονικό διάστημα.
4. Συνιστάται ο ετήσιος έλεγχος και το σφίξιμο των μεταλλικών εξαρτημάτων.
5. Καθαρίζετε τακτικά το μηχάνημά σας μεταξύ των χρήσεων, ειδικά μετά από παρατεταμένες περιόδους αποθήκευσης.
6. Χρησιμοποιήστε μαλακόύφασμαή χρησιμοποιήστεου δέτεροκαθαριοτικό (αν χρειάζεται) για τον καθαρι σ μο.
7. Α πο φύγ ετε τη χρήση αιχμηρών ή/και μεταλλικών αντι κει μένων για τον καθαριομό (π.χ. συρμάτιν η βούρτοα ή μεταλλική σπάτουλα) γιατίμπορείνα καταστρέψουν τουλικότης επιφάνειας τουμηχανήματος.

8. Ψύξτε το μηχάνημακαι τα εξαρτήματά τουπριν τον καθαρίσετε.

9. Ποτέ μην χειρίζεστε ζεστά μέρη με απροστάτευτα χέρια.

10. Τα υπολείμματα λαδιού στο δίσκο λαδιού πρέπει να καθαρίζονται συχνά.
11. Συνιστάται η αποθήκευση σε ξηρό περιβάλλον. Εάν είν αι απαραίτητο να τοποθετήσετε το μηχάνημα σε υπαί θριο χώρο, θα πρέπει να διαθέτει αδιάβροχες εγκατα στάσεις.
12. Μην τοποθετείτε το μηχάνημα ανάποδα.

Απόρριψη χρησιμοποιημένων συσκευών

Μην απορρίπτετε αυτό το μηχάνημα σε συστήματα αστικών απορριμμάτων. Παραδώστε το σε ένα σημείο ανακύκλωσης και συλλογής ηλεκτρικών και ηλεκτρικών συσκευών. Ελέγξετε το σύμβολο στο προϊόν, στο εγχειρίδιο οδηγιών και στη συσκευασία. Πάνω από το 90% του μηχανήματος είναι όλο από μέταλλο (π.χ. ανοξείδωτος χάλυβας, σίδηρος, αλουμίνιο, ηλεκτρολυτική μεταλλική πλάκα), το οποίο μπορεί να επαναχρησιμοποιηθεί μετά από επεξεργασία σε καθορισμένη μονάδα επεξεργασίας. Επιλέγοντας την ανακύκλωση συμβάλλετε σημαντικά στην προστασία του περιβάλλοντος μας. Επικοινωνήστε με τις τοπικές αρχές για πληροφορίες σχετικά με τις τοπικές εγκαταστάσεις ανακύκλωσης.
