GEBRUIKSAANWIJZING RC-RT-01 Royal Catering

Deze gebruikershandleiding is voor uw gemak vertaald met behulp van automatische vertaling. Er is redelijk wat inspanning geleverd voor het zo nauwkeurig verstrekken van een accurate vertaling; alleen is geen enkele geautomatiseerde vertaling perfect en het is ook niet de bedoeling dat zij menselijke vertalers gaan vervangen. De officiële gebruikershandleiding is de Engelse versie. Discrepancies of verschillen in de vertaling zijn niet bindend en hebben geen rechtsgevolgen voor naleving of handhaving. Bij vragen over de juistheid van de informatie in de gebruikershandleiding wordt verwezen naar de Engelse versie van die inhoud, die de officiële versie is.

Technische gegevens

Beschrijving parameter Waarde parameter
Productnaam	Rotisserie
Model	RC-RT-01
Nominale spanning [V~] / frequentie [Hz] 400 / 50
Nominaal vermogen [W] 8000
Gewicht [kg] 106,72

Beschrijving

Deze machine wordt gebruikt voor het braden van hele kippen, rundvlees, porchetta, etc., elk met ruimte voor 4 tot 6 kippen.

De gebruiker is aansprakelijk voor alle schade die voortvloeit uit onbedoeld gebruik van het apparaat.

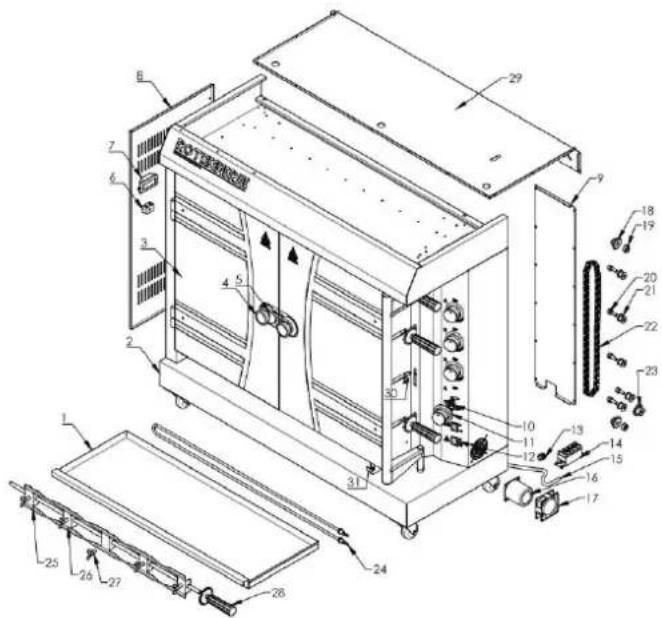

Onderdelen diagram

Artikelnummer	Beschrijving
1	Water/Oliebak
2	Krop

Aantal

3	Glazen	deur
4	Deurkruk
5	Handvatvergrendeling
6	Licht
7	Magnetische aansluiting 1 1
8	Linker	zijplaat
9 Achterste afdekplaat van elektrische schakelkast 1
10	Temperatuurregelaar
11	Temperatuur Knopcomponent
12	Aan-uitschakelaar
13 Hoofd van het netsnoer 1
14	Magnetische aansluiting
15	Stroomkabel
16	Motor
17	Ventilator
18	Aangedreven tandwiel
19	Tandwiel afstandhouder
20	Middenasbus van overgangswiel
21	Overgangswiel
22	Kæde
23	Aandrijftandwiel	1
24	Verwarmingselement
25	Vork 1
26	Vork 2
27	Vleugelschroef
28	Draaiende staaf
29	Bovenste deksel
30	Vorkgespplaat
31	Water/Oliebak Vaste Plaat	1

Aandacht: De verzegelde onderdelen mogen niet door de gebruiker worden bediend.

Montagetips

1. Controleer voor gebruik of de stroomvoorziening overeenkomt met de informatie op het typeplaatje of in deze handleiding.
2. Zoek een grote en schone plek waar u uw machine kunt monteren.
3. Raadpleeg indien nodig het onderdelenoverzicht.
4. Zet de machine op een goed geventileerde plaats neer om brandgevaar te voorkomen.
5. Houd de achterkant van het apparaat 50 cm of hoger van de muur.
6. De machine moet na installatie stabiel genoeg zijn om schudden tijdens gebruik te voorkomen.
7. De machine moet alleen of samen met andere producten worden geïnstalleerd, afhankelijk van de voorgeschreven reikwijdte.
8. Controleer of alle onderdelen loszitten en of het apparaat naar behoren functioneert voordat u het gebruikt.
9. Plaats geen ontvlambare goederen, zoals washandjes, op het apparaat. Als u dit niet doet, kan er brand ontstaan.

Anvendelse

Gebruiksaanwijzing:

Plaats de machine op een vlak platform en sluit de stroomdraad aan op de lekstroomschakelaars. Controleer voor gebruik of de spanning van de voeding overeenkomt met de spanning op het typeplaatje en of de schakelaar en zekering van de gebruiker overeenkomen met het vereiste vermogen van het apparaat. Het lichaam moet goed geaard zijn. Het is verboden om tondel en explosieve voorwerpen in de buurt van de machine te leggen. En houd het binnen de perken met het superieure ventilatiesysteem. De temperatuur moet lager zijn dan 50 graden. Bovendien is het verboden om verwarmingsbuizen droog te stoken om de levensduur van de machine te verlengen.

Bedieningsstappen:

1. Draai de schroeven tegen de klok in om de vorken van de gegrilde kip los te maken en leg de kip vervolgens op de vorken. Plaats de vorken in de gewenste positie en draai de schroeven met de klok mee om de vork vast te zetten. Plaats vervolgens de staven terug in de machine. Pas de positie aan en vergrendel ze goed nadat ze goed zijn. Om schade te voorkomen, wordt een maximale belasting van 6-8 kg per stang aanbevolen.

VOORZICHTIGHEID

• Let op, de vorken zijn scherp. Draag indien nodig beschermende handschoenen.

• De hengel zal zwaar zijn als je er hele kippen op zet. Haal het eruit of stop het erin met beide handen.

• De stroom aansluiten (de spanning van de stroom moet overeenkomen met de spanning die op het typeplaatje van de machine staat en u moet een aan/uit-schakelaar, zekering en stroomonderbreker voor de machine installeren). Steek de machine aan zoals hierboven beschreven. De branders beginnen te branden en de temperatuur van het apparaat begint te stijgen. Zet de aan-uitschakelaar van de motor, de aan-uitschakelaar van de ventilator en de aan-uitschakelaar van de verlichting aan. Dan beginnen de staven te draaien en beginnen de kippen te braden.

OP

OP

OP

UIT

UIT

UIT

1. De draaiende staaf is voor de gebraden kippen. Het kan worden neergezet om de kippen schoon te maken of te verzorgen. De kip moet in het midden van de vork blijven liggen. Terwijl de staven draaien, draaien de gebraden kippen ook mee.

2. Vul de oliebak met water en zorg dat er altijd een bepaalde hoeveelheid water in zit. van water (De aanbevolen hoeveelheid water is meer dan de helft van de waterbak), om uitdroging te voorkomen. Opmerking:

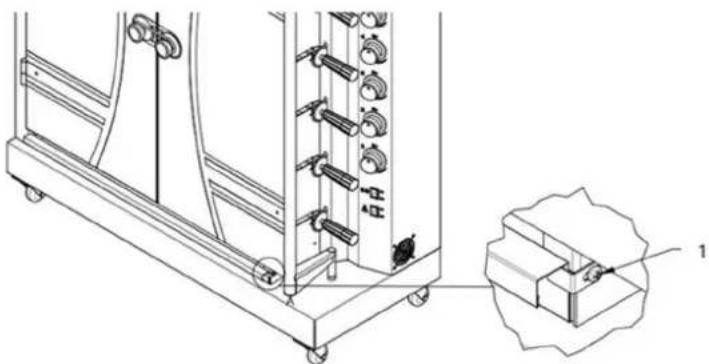

1 - Draai eerst de schroef van de vaste waterbak los, daarna kunt u de waterbak eruit halen.

Aandacht: Raak bij gebruik van dit apparaat het elektrische verwarmingsgedeelte niet aan om verbranding te voorkomen.

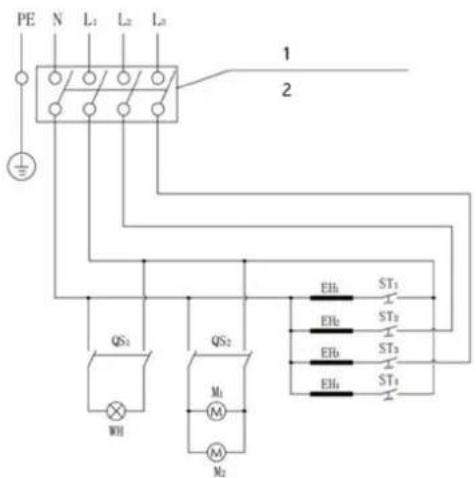

Controleer het circuit. De installateur is verantwoordelijk voor de installatie van dit apparaat. Schakel de stroom uit en laat het apparaat volledig afkoelen voordat u het apparaat demonteert.

PE N L1 L2 L3 QS1 QS2 M1 M2 WH EHb ST1 ST2 EHb ST3 EHb ST4

1 - 400V, 50Hz; gebruiker dient de voeding te testen met lekstroombeveiliging.

2 - Wij adviseren om een 60A, 4 m² netsnoer te gebruiken.

QS1: Aan-uitschakelaar 1 QS2: Aan-uitschakelaar 2

M1: Motor

M2: Ventilator

Reiniging en onderhoud

1. Alle service- en onderhoudswerkzaamheden moeten worden uitgevoerd nadat de stroomtoevoer is onderbroken.
2. Als er een probleem is met de machine, demonteer de machine dan niet, maar stuur deze ter reparatie naar ons.
3. Haal de stekker uit het stopcontact of schakel de stroomschakelaar uit als u het apparaat gedurende een langere periode niet gebruikt.
4. Het wordt aanbevolen om metalen fittingen jaarlijks te controleren en aan te draaien.
5. Maak uw apparaat regelmatig schoon nadat u het hebt gebruikt, vooral na een langere periode van opslag.
6. Gebruik een zachte doek of, indien nodig, een neutraal schoonmaakmiddel voor het schoonmaken.
7. Gebruik voor het schoonmaken geen scherpe en/of metalen voorwerpen (bijvoorbeeld een staalborstel of een metalen spatel), omdat deze het oppervlaktemateriaal van het apparaat kunnen beschadigen.
8. Laat het apparaat en de onderdelen afkoelen voordat u het schoonmaakt.
9. Raak hete onderdelen nooit aan met onbeschermde handen.
10. De olieresten in de oliebak moeten regelmatig worden schoongemaakt.
11. Droge opslag wordt aanbevolen. Als het nodig is om de machine in de open lucht te plaatsen, moet deze over waterdichte voorzieningen beschikken.
12. Zet het apparaat niet ondersteboven.

Afvoeren van gebruikte apparaten

Gooi dit apparaat niet weg via het huishoudelijk afval. Lever het in bij een recycling- en verzamelpunt voor elektrische apparaten. Controleer het symbool op het product, de gebruiksaanwijzing en de verpakking. Meer dan 90% van de machine bestaat uit metaal (bijv. roestvrij staal, ijzer, aluminium, galvanisch verzinkte metaalplaten), dat na verwerking in de daarvoor bestemde verwerkingsinstallatie opnieuw kan worden gebruikt. Door te kiezen voor recycling levert u een belangrijke bijdrage aan de bescherming van het milieu. Neem contact op met plaatselijke autoriteiten voor informatie over plaatselijke recycling.
